MANUALE UTENTE W 6V4 HiKOKI

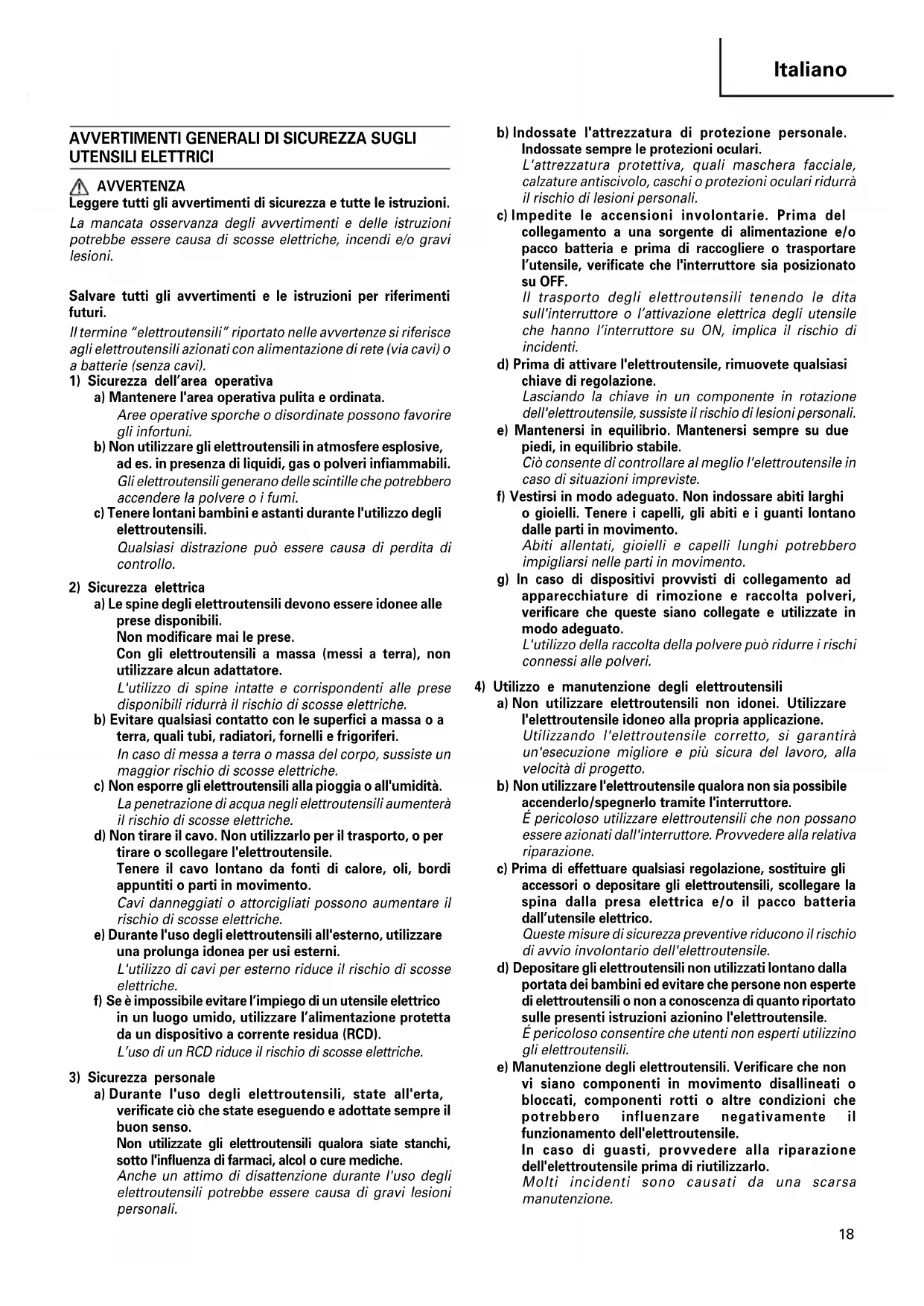

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. 04Ita_W6VM_WE 12/2/08, 19:4718Italiano

ACCESSORI STANDARD (1) Punta a croce del No. 2... 1 (W6VM, W6V4, W6VA4) (2) Allogiamento magnetizzato per viti esagonali (H = 10 mm) ............................. 1 (W6VB3, W8VB2) Gli accessori standard possono essere modificati senza preavviso. ACCESSORI DISPONIBILI A RICHIESTA (venduti separatamente)

1. Per viti a testa esagonale

Capacità 6 mm 8 mm Misure gambo della vite 6,35 mm Hex. Peso (senza il cavo) 1,4 kg 1,5 kg

• Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona. Alloggiamento esagonale Fermo secondario (B) f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa. Tipo magnetizzato H = 6,35 mm H = 7,94 mm H = 9,53 mm H = 10 mm Tipo non magnetizzato H = 6,35 mm H = 7,94 mm H = 9,53 mm H = 10 mm H 1/4 H 5/16 H 3/8

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi. 04Ita_W6VM_WE 12/2/08, 19:4719Italiano

(1) Per viti a testa esagonale: Montare una vite a testa esagonale nell’alloggiamento esagonale e impostare la distanza tra il fermo secondario e il fondo della testa della vite su 1– 1,5 mm, come mostrato nella Fig. 3. (2) Per viti da parete: Montare una vite da parete sulla punta e impostare la distanza tra il fermo secondario e la testa della vite su 1,5–2 mm, come mostrato nella Fig. 4. (3) Per viti autofilettanti con intaglio a croce: Montare una vite autofilettante sulla punta e impostare la distanza tra il fermo secondario e il fondo della tesa della vite su 1–1,5 mm, come mostrato nella Fig. 5.

6. Montaggio della punta

Atteneresi alle instruzioni riportate al paragrafo “Montaggio e smontaggio della punta”.

MONTAGGIO E SMONTAGGIO

(1) Estrarre il fermo secondario dal locatore facendolo ruotare. (2) Rimuvere l’alloggiamento esagonale, tenere la parte opposta della punta con la mano o chiudere l’alloggiamento in una morsa ed estrarre la punta con le tenaglie.

2. Smontaggio della punta (Fig. 7)

Rimuovere il fermo secondario (G) come descritto per l’alloggiamento esagonale e rimuovere il portapunta, quindi tirare fuori la punta con delle pinze.

3. Smontaggio della punta (Fig. 8)

Rimuovere il fermo secondario (F) come descritto per l'alloggiamento esagonale e rimuovere il portapunta, quindi tirare fuori la punta con delle pinze.

4. Montaggio dell’allogiamento esagonale o della punta

Procedere nell’ordine inverso a quello per lo smontaggio.

3. Custodia in plastica

Gli accessori dispónibili a richiesta possono essere modificati senza preavviso. APPLICAZIONE 䡬 Serraggio di viti a testa esagonale. 䡬 Serraggio di viti per muro, viti per legno e viti autofilettanti.

PRIMA DI INIZIARE LE OPERAZIONI

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Accertare il senso di rotazione della punta (Fig. 1)

La punta ruota in senso orario (visto dall’estremitá posteriore) quando la leva del commutatore d’inversione è posta in posizione “R”. Quando la leva è posta sulla posizione “L”, la punta ruota in senso antiorario e può essere impiegata per allentare e toglierele viti.

5. Regolazione dello spessore di serraggio (Fig. 2)

Lo spessore di serraggio può essere regolato ruotando il posizionatore a destra e a sinistra fino ad udire uno scatto. Portapunta magnetizzato (Tipo corto) Portapunta magnetizzato Portapunta non magnetizzato Tipo punta Fermo secondario

1. Cambio operazione e regolazione della velocità di

rotazione La velocità di rotazione della punta può essere regolata tra 0 – 6000 min

(W8VB2) cambiando il grado di trazione dell'interruttore a scatto. La velocità di rotazione aumenta tirando l'interruttore a scatto e raggiunge la velocità massima di 6000 min

(W8VB2) tirandolo completamente. Per facilitare l’uso continuativo, tirare il grilletto e premere il fermo del grilletto. L’interruttore rimane quindi attivato anche si toglie il dito dal grilletto. Se si tira di nuovo il grilletto il fermo del grilletto viene sganciato e l’interruttore rimane disattivato quando viene rilasciato.

Accendendo l’utensile, il motore inizia a girare, ma l’alloggiamento esagonale (o la punta) resta fermo. Avvicinare l’alloggiamento esagonale alla scanalatura sulla testa della vite e premere il avvitatore contro la vite. L’allogiamento esagonale inizia così a girare, inserendo la vite. ATTENZIONE Fare in modo che il avvitatore sia mantenuto perpendicolare alla testa della vite. Se fosse tenuto ad angolo, la forza di serraggio non può essere trasmessa nel dovuto modo, il che può danneggiare la vite o l’alloggiamento esagonale. Non appena si allenta la pressione contro la vite, l’alloggiamento esagonale smette di girare.

3. Direzione di rotazione dell’allogiamento esagonale

Se la levetta di inversamento è in posizione “R”, l’alloggiamento esagonale gira in senso orario (visto da dietro). Se la levetta è in posizione “L”, l’alloggiamento esagonale gira in senso antiorario, e può essere usato per allentare ed estrarre viti. ATTENZIONE Non cambiare mia la direzione di rotazione del l’allogiamento esagonale (o portapunta) mentre il motore gira. Ciò danneggerebbe seriamente il motore. Prima di cambiare la direzione di rotazione del l’allogiamento esagonale (o portapunta) spegnere l’attezzo.

MANUTENZIONE E CONTROLLI

1. Controllo dell’allogiamento esagonale (o punta)

L’uso di un allogiamento esagonale (punta) consumato rovina le teste delle viti, per cui è importante sostituire l’alloggiamento (punta) non appena si nota un’usura eccessiva.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusìvamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Ispezione delle spazzole di carbone

Per Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile deve essere eseguita SOLO da un centro assistenza autorizzato Hitachi.

5. Assistenza e riparazioni

Tutti gli strumenti elettrici di qualità potrebbero richiedere assistenza o la sostituzione dei componenti a causa all’usura dovuta al normale utilizzo. Per garantire che la sostituzione sia effettuata solamente con componenti autorizzati, qualsiasi assistenza e riparazione dovrà essere effettuata SOLAMENTE da un Centro Assistenza autorizzato di Hitachi. ATTENZIONE 䡬 Attenersi scrupolosamente alle procedure d’assemblaggio sopra riportate. Nel caso in cui i cavi interni entrino in contatto con l’armatura o rimangano intrappolati tra il coperchio e la carcassa, l’operatore potrebbe essere soggetto a un serio rischio di scossa elettrica. 䡬 Non manomettere l'utensile con componenti diversi da quanto richiesto per effettuare la sostituzione della spazzola.

6. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note ATTENZIONE Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza autorizzato Hitachi. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi. NOTA: A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. 04Ita_W6VM_WE 12/2/08, 19:4721Italiano

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. Il livello di pressione sonora pesato A tipico è di 79 dB (A). KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Il valore d'accelerazione tipico RMS pesato non supera 2,5 m/s
