W 6V4 - κατσαβίδι HiKOKI - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	HiKOKI
Μοντέλο	W 6V4
Τύπος προϊόντος	Ηλεκτρικό κατσαβίδι με καλώδιο
Ισχύς	620 W
Τάση τροφοδοσίας	110-240 V (ανάλογα με την περιοχή)
Ταχύτητα χωρίς φορτίο	0-4500 min⁻¹
Χωρητικότητα τσοκ	6 mm
Στέλεχος μύτης	Εξάγωνο 6,35 mm
Βάρος	1,4 kg
Τσοκ	Μαγνητικό εξάγωνο 6,35 mm
Λειτουργία on/off	Διακόπτης σκανδάλης με συνεχή ασφάλιση
Αντιστροφέας φοράς περιστροφής	Ναι (μπροστά/πίσω)
Ρύθμιση βάθους	Μέσω περιστροφικού εντοπιστή (κλικ)
Παρεχόμενα αξεσουάρ	Σταυροειδές μύτη Νο2, μαγνητικό εξάγωνο χιτώνιο
Προαιρετικά αξεσουάρ	Εξάγωνα χιτώνια, διάφορες μύτες, δευτερεύον στοπ
Ηλεκτρική ασφάλεια	Διπλή μόνωση (μη καθορισμένη), γείωση
Συντήρηση	Έλεγχος ψηγμάτων άνθρακα, έλεγχος βιδών, καθαρισμός
Δυνατότητα επισκευής	Επισκευές αποκλειστικά από εξουσιοδοτημένο κέντρο HiKOKI
Στάθμη ηχητικής πίεσης	79 dB(A) (αβεβαιότητα 3 dB)
Δόνηση	< 2,5 m/s² (σταθμισμένη τιμή)
Εφαρμογές	Βίδωμα εξαγωνικών βιδών, βιδών γυψοσανίδας, ξύλινων βιδών, αυτοδιάτρητων βιδών
Εγγύηση	Σύμφωνη με τους εθνικούς κανονισμούς

Συχνές ερωτήσεις - W 6V4 HiKOKI

Πώς να ρυθμίσετε το βάθος βιδώματος στο κατσαβίδι HiKOKI W 6V4;

Στρίψτε τον εντοπιστή (δακτύλιο πίσω από το τσοκ) προς τα δεξιά ή αριστερά μέχρι να ακούσετε ένα κλικ. Για βίδες εξαγωνικής κεφαλής, ρυθμίστε την απόσταση μεταξύ του άκρου του δευτερεύοντος στοπ και της κεφαλής της βίδας σε 1-1,5 mm. Για βίδες γυψοσανίδας, ρυθμίστε σε 1,5-2 mm.

Πώς να αντιστρέψετε τη φορά περιστροφής;

Χρησιμοποιήστε τον μοχλό αντιστροφής κοντά στο διακόπτη. Τοποθετήστε τον στο R για δεξιόστροφη περιστροφή (σφίξιμο) και στο L για αριστερόστροφη περιστροφή (ξέσφιγμα). Βεβαιωθείτε ότι ο κινητήρας είναι σταματημένος πριν αλλάξετε θέση.

Τι να κάνω αν το κατσαβίδι δεν ξεκινά;

Ελέγξτε πρώτα ότι ο διακόπτης είναι στη θέση OFF πριν συνδέσετε. Βεβαιωθείτε ότι η πρίζα λειτουργεί και ότι το καλώδιο τροφοδοσίας δεν είναι κατεστραμμένο. Εάν το πρόβλημα επιμένει, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις HiKOKI.

Πώς να συντηρήσετε τα ψήγματα άνθρακα;

Ο έλεγχος και η αντικατάσταση των ψηγμάτων άνθρακα πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένο κέντρο εξυπηρέτησης μετά την πώληση HiKOKI για την εξασφάλιση της ασφάλειας και της προστασίας από ηλεκτροπληξία.

Μπορώ να χρησιμοποιήσω μύτες που δεν είναι HiKOKI;

Ναι, το κατσαβίδι δέχεται μύτες με εξαγωνικό στέλεχος 6,35 mm. Ωστόσο, για βέλτιστη απόδοση και ασφάλεια, χρησιμοποιήστε συνιστώμενα αξεσουάρ από τη HiKOKI.

Ποια είναι η μέγιστη χωρητικότητα σφιξίματος;

Η χωρητικότητα του τσοκ είναι 6 mm. Το κατσαβίδι μπορεί να σφίξει βίδες έως 6 mm διάμετρο για τα μοντέλα W6V4 (τα μοντέλα W8VB2 δέχονται έως 8 mm).

Πώς να αλλάξετε τη μύτη;

Αφαιρέστε πρώτα το δευτερεύον στοπ στρίβοντάς το. Αφαιρέστε το εξάγωνο χιτώνιο κρατώντας το από την αντίθετη πλευρά ή χρησιμοποιώντας μια μέγγενη, στη συνέχεια εξάγετε τη μύτη με πένσες. Για συναρμολόγηση, προχωρήστε με αντίστροφη σειρά.

Ποια αξεσουάρ διατίθενται προαιρετικά;

Τα προαιρετικά αξεσουάρ περιλαμβάνουν εξάγωνα χιτώνια διαφορετικών μεγεθών (6,35 mm, 7,94 mm, 9,53 mm, 10 mm), μαγνητικές και μη μαγνητικές θήκες μύτης, και δευτερεύοντα στοπ (B, G, F) για διαφορετικούς τύπους βιδών.

Είναι το κατσαβίδι κατάλληλο για αυτοδιάτρητες βίδες;

Ναι, το κατσαβίδι HiKOKI W 6V4 είναι σχεδιασμένο για το σφίξιμο αυτοδιάτρητων βιδών με στρογγυλή κεφαλή. Για να ρυθμίσετε το βάθος, τοποθετήστε τη βίδα στην κεφαλή βιδώματος και ρυθμίστε την απόσταση μεταξύ του άκρου του δευτερεύοντος στοπ και της βάσης της κεφαλής της βίδας σε 1-1,5 mm.

Πώς να χρησιμοποιήσετε τη συνεχή ασφάλιση;

Πιέστε πλήρως τον διακόπτη σκανδάλης και στη συνέχεια πιέστε το κλικ ασφάλισης (που βρίσκεται στο πλάι της λαβής). Το εργαλείο θα παραμείνει σε λειτουργία ακόμα κι αν αφήσετε τη σκανδάλη. Για σταμάτημα, πιέστε ξανά τη σκανδάλη: η ασφάλιση απελευθερώνεται και το εργαλείο σταματά όταν αφήσετε τη σκανδάλη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ W 6V4 HiKOKI

Διαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Handling instructions

Bedienungsanleitung

Mode d'emploi

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΣΟΧΗ

Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος "ηλεκτρικό εργαλείο" στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα.
b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.
Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον καπνό.
c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες.
Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία.
Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραθήξετε ή να θγάλετε από την πρίζα το ηλεκτρικό εργαλείο.

Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη.

Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο.

Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD).

Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να θλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων.

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα μάτια.

Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς.

c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεθαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Na aφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

'Ενα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξαρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας.

Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη.

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο.

Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. 'Ενα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αποσυνδέετε το θύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προθείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού εργαλείου.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος.

d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων.

e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου.

Σε περίπτωση θλάθης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Σέρθις

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΦΥΛΑΞΗ

Μακριά από τα παιδιά και τους αναπήρους.

Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο W6VM W6V4 W6VA	4 W6VB3 W8VB2
Τάση (ανά περιοχές)* (110V,	115V, 120V, 127V, 220V, 230V, 240V)
Ισχύς εισόδου 620 W
Ταχύτητα χωρίς φορτίο 0 – 6	000 min ^-1	0 – 4500 min ^-1	0 – 3000 min ^-1	0 – 2600 min ^-1	0 – 1700 min ^-1
Χωρητικότητες 6 mm 8 mm
Μέγεθος στελέχους λεπίδας	6,35 mm Εξαγ.
Βάρος (χωρίς καλώδιο) 1,4 kg	1,5 kg

* Βεβαιωθείτε να ελέγξετε την πινακίδα στο προϊόν επειδή υπόκεινται σε αλλαγή σε εξάρτηση από την περιοχή.

KANONIKA E≡APTHMATA

(1) Λεπίδα No. 2 Plus ...... 1 (W6VM, W6V4, W6VA4)
(2) Μαγνητική εξαγωνική υποδοχή

(H=10 mm) 1 (W6VB3, W8VB2)

Τα κανονικά εξαρτήματα μπορούν να αλλάξουν χωρίς προειδοποίηση.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (πωλούνται ξεχωριστά)

1. Για βίδες με εξαγωνική κεφαλή

Εξαγωνική υποδοχή		Υπο-αναστολέας (Β)
Μαγνητικός τύπος	Μη μαγνητικός τύπος
H = 6,35 mm	H = 6,35 mm	H 1/4
H = 7,94 mm	H = 7,94 mm	H 5/16
H = 9,53 mm	H = 9,53 mm	H 3/8
H = 10 mm	H = 10 mm

2. Για άλλεσ βίδεσ

Βίδακεφαλή	Τύποσ λεπίδασ Υπο-αναστολέασ Στήριγμα λεπίδασ
⊕		No.1No.2No.3	Μαγνητικό στήριγμα λεπίδασ(Βραχύσ τύποσ) Υπο-αναστολέασ (G) Μη μαγνητικό στήριγμα λεπίδασ Υπο-αναστολέασ (F)
		No.1No.2
⊖		No.1No.2No.3
		No.1No.2
		B Size4 mm5 mm

3. Πλαστική θήκη

Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίσ προειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

ΟΣφίξιμο βιδών εξαγωνικήσ κεφαλήσ

ΟΣφίξιμο βιδών για γυψοσανίδεσ, ξυλόβιδων και αυτοπροωθούμενων βιδών.

ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Πηγή ρεύματος

Βεβαιθείτε ότι η πηγή ρεύματοσ που πρόκειται να χρησιμοποιηθεί είναι εναρμονισμένη με τισ απαιτήσεισ σε ρεύμα που αναφέτεται στην πινακίδα του εργαλείου.

2. Διακόπτης ρεύματος

Βεβαιθείτε ότι ο διακόπτησ ρεύματοσ βρίσκεται στη θέση OFF. Αν το βίσμα είναι στη μπρίζα καθώσ ο διακόπτησ ρεύματοσ βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αμέσωσ, με πιθανότητα πρόκλησησ σοβαρού ατυχήματοσ.

3. Καλώδιο προέκτασης

Όταν ο χώροσ εργασίασ βρίσκεται μακριά από την παροχή ρεύματοσ, χρησιμοποιήστε ένα καλώδιο προέκτασησ με κατάλληλο πάχοσ και ικανότητα μεταφοράσ ρεύματοσ. Το καλώδιο προέκτασησ πρέπει να είναι τόσο κοντό όσο είναι πρακτικά δυνατό.

4. Επιθεβαιώστε τη διεύθυνση περιστροφής της λεπίδας (Εικ. 1)

Η λεπίδα περιστρέφεται προσ τα δεξιά (καθώσ βλέπεται από την πίσω πλευρά) όταν ο μοχλόσ του διακόπτη αναστροφήσ τοποθετείται στη θέση τησ πλευράσ “R”. Όταν ο μοχλόσ τοποθετείται στη θέση τησ πλευράσ “L”, η λεπίδα περιστρέφεται αριστερόστροφα και μπορεί να χρησιμοποιηθεί για το ξεβίδωμα και την αφαίρεση βιδών.

5. Ρύθμιση του θάθους σφιξίματος (Εικ. 2)

Το βάθοσ σφιξίματοσ μπορεί να ρυθμιστεί με περιστροφή του Εντοπιστή δεξιά και αριστερά, με αίσθηση των “κλικ”.

(1) Για βίδεσ με εξαγωνική κεφαλή:

Τοποθετήστε μία βίδα με εξαγωνική κεφαλή στην εξαγωνική υποδοχή και ρυθμίστε την απόσταση ανάμεσα στο άκρο του υπο-αναστολέα και στον αυχένα τησ κεφαλήσ τησ βίδασ σε 1–1,5 mm, όπωσ φαίνεται στην Εικ. 3.

(2) Για βίδεσ για γυψοσανίδεσ:

Τοποθετήστε μία βίδα για γυψοσανίδα στη λεπίδα και ρυθμίστε την απόσταση ανάμεσα στο άκρο του υπο-αναστολέα και στην κεφαλή τησ βίδασ σε 1,5–2 mm, όπωσ φαίνεται στην Εικ. 4.

(3) Για αυτοπρωθούμενεσ βίδεσ με σταυρωτή εσοχή: Τοποθετήστε μία αυτοπρωθούμενη βίδα στη λεπίδα και ρυθμίστε την απόσταση ανάμεσα στο άκρο του υπο-αναστολέα και στη βάση τησ κεφαλήσ τησ βίδασ σε 1–1,5 mm, όπωσ φαίνεται στην Εικ. 5.

6. Στερέωση της λεπίδας

Για λεπτομέρειεσ, ανατρέξτε στην ενότητα "Τοποθέτηση και αφαίρεση τησ λεπίδασ".

ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΤΗΣ ΕΞΑΓΩΝΙΚΗΣ ΥΠΟΔΟΧΗΣ Ή ΤΗΣ ΛΕΠΙΔΑΣ

1. Αφαίρεση της εξαγωνικής υποδοχής (Εικ. 6)

(1) Καθώσ περιστρέφεται ο υπο-αναστολέασ, τραβήξτε τον έξω από τον εντοπιστή.

(2) Αφαιρέστε την εξαγωνική υποδοχή, κρατήστε την με την αντίθετη πλευρά τησ λεπίδασ με το χέρι ή με μέγγενη και τραβήξτε τη λεπίδα με μια πένσα.

2. Αφαίρεση της λεπίδας (Εικ. 7)

Αφαιρέστε τον υπο-αναστολέα (G) με τον τρόπο που αφαιρέσατε την υποδοχή εξαγωνικήσ κεφαλήσ, απομακρύνετε το στήριγμα λεπίδασ και τραβήξτε έξω τη λεπίδα με μια πένσα.

3. Αφαίρεση της λεπίδας (Εικ. 8)

Αφαιρέστε τον υπο-αναστολέα (F) με τον τρόπο που αφαιρέσατε την υποδοχή εξαγωνικήσ κεφαλήσ, απομακρύνετε το στήριγμα λεπίδασ και τραβήξτε έξω τη λεπίδα με μια πένσα.

4. Τοποθέτηση της εξαγωνικής υποδοχής ή της λεπίδας

Τοποθετήστε τη λεπίδα εκτελώντασ αντίστροφα τισ εργασίεσ αφαίρεσησ.

ΠΩΣ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΤΟ ΚΑΤΣΑΒΙΔΙ

1. Λειτουργία διακόπτη και ρύθμιση περιστροφικής ταχύτητας

Η περιστροφική ταχύτητα της λεπίδας μπορεί να ρυθμιστεί μεταξύ 0 – 6000 min ^-1 (W6VM) ή 0 – 4500 min ^-1 (W6V4) ή 0 – 3000 min ^-1 (W6VA4) ή 0 – 2600 min ^-1 (W6VB3) ή 0 – 1700 min ^-1 (W8VB2) ανάλογα με το βαθμό πίεσης της σκανδάλης-διακόπτη. Η περιστροφική ταχύτητα αυξάνεται καθώς πιέζετε τη σκανδάλη-διακόπτη και φτάνει στη μέγιστη ταχύτητα 6000 min ^-1 (W6VM) ή 4500 min ^-1 (W6V4) ή 3000 min ^-1 (W6VA4) ή 2600 min ^-1 (W6VB3) ή 1700 min ^-1 (W8VB2) όταν η σκανδάλη-διακόπτης έχει τερματίσει. Για να διευκολύνετε τη συνεχή λειτουργία, τραβήξτε τη σκανδάλη-διακόπτη και πατήστε τον αναστολέα του διακόπτη. Ο διακόπτης θα παραμείνει στη θέση ΟΝ ακόμη και όταν απομακρύνετε το δάχτυλό σας. Αν τραβήξετε πάλι τη σκανδάλη-διακόπτη, ο αναστολέας του διακόπτη θα αποσυμπλακεί και ο διακόπτης θα βρεθεί στη θέση OFF μόλις απελευθερωθεί η σκανδάλη.

2. Λειτουργία κατσαθιδιού

Όταν ο διακόπτης είναι ΟΝ, ο κινητήρας αρχίζει να λειτουργεί αλλά η εξαγωνική υποδοχή (ἡ η λεπίδα) δεν περιστρέφεται. Τοποθετήστε την εξαγωνική υποδοχή στην αύλακα της κεφαλής της βίδας και ωθήστε το κατσαβίδι πάνω στη βίδα. Η εξαγωνική υποδοχή θα αρχίσει να περιστρέφεται και θα βιδώσει τη βίδα.

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι το κατσαβίδι είναι σε εντελώς κάθετη θέση ως προς την κεφαλή της βίδας.

Αν είναι υπό γωνία, η δύναμη δεν θα μεταφερθεί πλήρως στη βίδα και η κεφαλή της βίδας ή/και η εξαγωνική υποδοχή θα καταστραφεί. Η περιστροφή της εξαγωνικής υποδοχής θα σταματήσει όταν παύσει να ασκείται η ωθούσα δύναμη.

3. Φορά περιστροφής εξαγωνικής υποδοχής

Η εξαγωνική υποδοχή περιστρέφεται προς τα δεξιά (καθώς βλέπεται από την πίσω πλευρά) όταν ο μοχλός του διακόπτη αναστροφής τοποθετείται στη θέση της πλευράς “R”. Όταν ο μοχλός τοποθετείται στη θέση της πλευράς “L”, η εξαγωνική υποδοχή περιστρέφεται αριστερόστροφα και μπορεί να χρησιμοποιηθεί για το ξεβίδωμα και την αφαίρεση βιδών.

ΠΡΟΣΟΧΗ

Ποτέ μην αλλάζετε τη φορά περιστροφής της εξαγωνικής υποδοχής (ἡ του στηρίγματος λεπίδας) όταν ο κινητήρας είναι σε λειτουργία. Αν το κάνετε, υπάρχει κίνδυνος να προκαλέσετε σοβαρή βλάβη στον κινητήρα. Τοποθετήστε το διακόπτη παροχής ρεύματος στη θέση OFF πριν αλλάξετε τη φορά περιστροφής της εξαγωνικής υποδοχής (ἡ του στηρίγματος λεπίδας).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΘΕΩΡΗΣΗ

1. Επιθεώρηση της εξαγωνικής υποδοχής (ή της λεπίδας)

Επειδή η συνεχής χρήση μιας φθαρμένης εξαγωνικής υποδοχής (λεπίδας) καταστρέφει τις κεφαλές των βιδών, αντικαταστήστε την εξαγωνική υποδοχή (λεπίδα) με νέα αμέσως μόλις παρατηρήσετε ότι έχει φθαρεί υπερβολικά.

2. Έλεχος των βιδών στερέωσης

Ελέγχετε περιοδικά όλες τις βίδες στερέωσης και βεβαιωθείτε ότι είναι κατάλληλα σφιγμένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αμέσως. Αν δεν το κάνετε αυτό μπορεί να έχει ως αποτέλεσμα το σοβαρό τραυματισμό.

3. Συντήρηση του μοτέρ

Η περιέλιξη της μονάδα του μοτέρ είναι η “καρδιά” του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να σιγουρευτείτε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βρεχθεί με λάδι ή νερό.

4. Έλεγχος στα καρβουνάκια

Για την συνεχιζόμενη ασφάλεια σας και την προστασία σας από την ηλεκτροπληξ'α, ο έλεγχος στα καρβουνάκια και η αντικατάσταση αυτού του εργαλείου πρέπει MONO να γίνεται από ένα Εξουσιοδοτημένο Κέντρο Σέρβις της Hitachi.

5. Σέρθις και επισκευές

Όλα τα ηλεκτρικά εργαλεία ποιότητας θα χρειαστεί κάποτε να υποβληθούν σε σέρβις ή αλλαγή εξαρτημάτων λόγω φθοράς από τη συνήθη χρήση. Για να διασφαιστεί ότι θα χρησιμοποιηθούν μόνο τα κατάλληλα ανταλλακτικά, όλες οι εργασίες σέρβις και επισκευής πρέπει να εκτελούνται σε Εξουσιοδοτημένο Κέντρο Σέρβις της Hitachi, MONO.

ΠΡΟΦΥΛΑΞΕΙΣ

ΟΒεβαιωθείτε ότι εκτελέσατε με ακρίβεια τις παραπάνω διαδικασίες συναρμολόγησης. Αν τα εσωτερικά καλώδια έλθουν σε επαφή με τον οπλισμό ή συνθλιβούν ανάμεσα στο κάλυμμα της λαβής και στο περίβλημα, υπάρχει σοβαρός κίνδυνος ηλεκτροπληξίας για το χειριστή.

ΟΜην πειράζετε τα εξαρτήματα, εκτός από αυτά που χρειάζεται για να αλλάξετε καρβουνάκια.

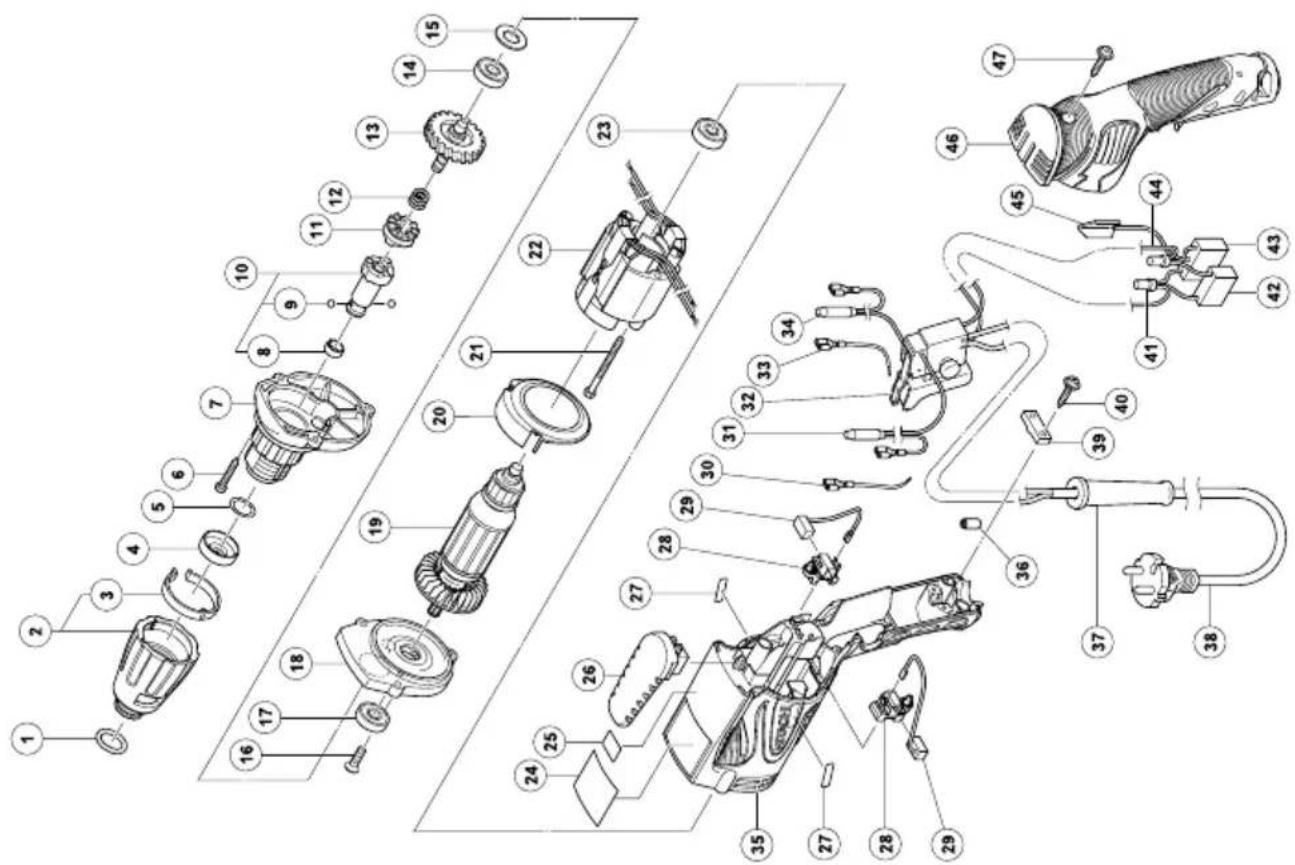

6. Λίστα συντήρησης των μερών

A: Αρ. Αντικειμένου
B: Αρ. Κωδικού
C: Αρ. που χρησιμοποιήθηκε
D: Παρατηρήσεις

ΠΡΟΣΟΧΗ

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται από ένα Εξουσιοδοτημένο Κέντρο Σέρβις της Hitachi.

Αυτή η Λίστα των Μερών θα είναι χρήσιμη αν παρουσιαστεί μαζί με το εργαλείο στο Εξουσιοδοτημένο Κέντρο Σέρβις της Hitachi όταν ζητάτε επισκευή ή κάποια άλλη συντήρηση.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΤΡΟΠΟΠΟΙΗΣΗ

Τα Ηλεκτρικά Εργαλεία Hitachi βελετιώνονται συνεχώς και τροποποιούνται για να συμπεριλάβουν τις τελευταίες τεχνολογικές προόδους.

Κατά συνέπεια, ορισμένα τμήματα (δηλ. κωδικοί αριθμοί και / ή σχεδιασμός) μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

ΕΓΓΥΗΣΗ

Εγγυώμαστε τα εργαλεία Hitachi Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτημένο Κέντρο Επισκευής της Hitachi.

ΣΗΜΕΙΩΣΗ:

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871.

'Ενα τυπικό επίπεδο πίεσης ήχου Α : 79 dB (Α).

Αβεβαιότητα ΚρΑ: 3 dB (Α)

Φοράτε προστατευτικὰ αυτιών.

Η τυπική τιμή ρίζας μέσης τετραγωνικής επιτάχυνσης δεν είναι μεγαλύτερη από 2,5 m/s².

W6VM

A	B	C	D
1	876-031	1	S-16
2	323-487	1	“3”
3	323-488	1
4	971-468	1
5	317-662	1
6	321-057	3	D4×25
7	323-486	1	“5”
8	872-573	1
9	959-148	2	D3.175
10	1	323-491	1 “8, 9”
10	2	323-492	1 “8, 9” “HKG, THA, TPE, KOR”
11	323-476	1
12	306-024	1
13	323-504	1
14	608-VVM	1	608VVMC2PS2L
15	933-545	2
16	301-936	2	M4×10
17	690-0VV	1	6900VVCMPS2L
18	323-503	1	“14-17”
19	1	360-676	1 110V-120V
19	2	360-677U	1 120V “14, 23”
19	3	360-677E	1 220V-230V
19	4	360-677F	1 240V
20	323-472	1
21	961-672	2	D4×50
22	1	340-599C	1 110V-120V
22	2	340-599E	1 220V-230V
22	3	340-599F	1 240V
23	608-VVM	1	608VVC2PS2L
24			1
25			1
26	323-471	1
27			1
28	323-512	2
29	999-091	2
30	323-489	1
31	323-480	1
32	323-479	1
33	323-490	1
34	323-481	1
35	323-483	1
