GEBRUIKSAANWIJZING 0480 CA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Snoerloze heggenschaar Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen.

2000/14/EG: Gemeten geluidsvermogensniveau 89 dB(A), onzekerheid K = 4,1 dB, gegarandeerd geluidsvermogensniveau 93 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage V Productcategorie: 25 Technisch dossier bij:

• Dit gereedschap is ontworpen voor het snoeien van heggen en struiken en is uitsluitend bedoeld voor huishoudelijk gebruik

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Lees deze gebruiksaanwijzing aandachtig door en bewaar hem zodat u hem in de toekomst kunt raadplegen

• Let met name op de veiligheidsinstructies en de waarschuwingen; het niet in acht nemen hiervan kan ernstig letsel tot gevolg hebben

• Controleer of de verpakking alle afgebeelde onderdelen uit de tekening bevat

• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer TECHNISCHE GEGEVENS

a) Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel. c) Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken. d) Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap achterlaten kan leiden tot persoonlijk letsel. e) Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden. f) Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken. g) Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen. h) Word niet zelngenomen door de ervaring die u heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) ELEKTRISCH GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in de snelheid waarvoor het is ontworpen. b) Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. b) Trek de stekker uit de stroomvoorziening en/of verwijder het accupack, indien deze kan worden verwijderd, uit het elektrisch gereedschap voordat u het instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het L Accuvrijgaveknop VEILIGHEID

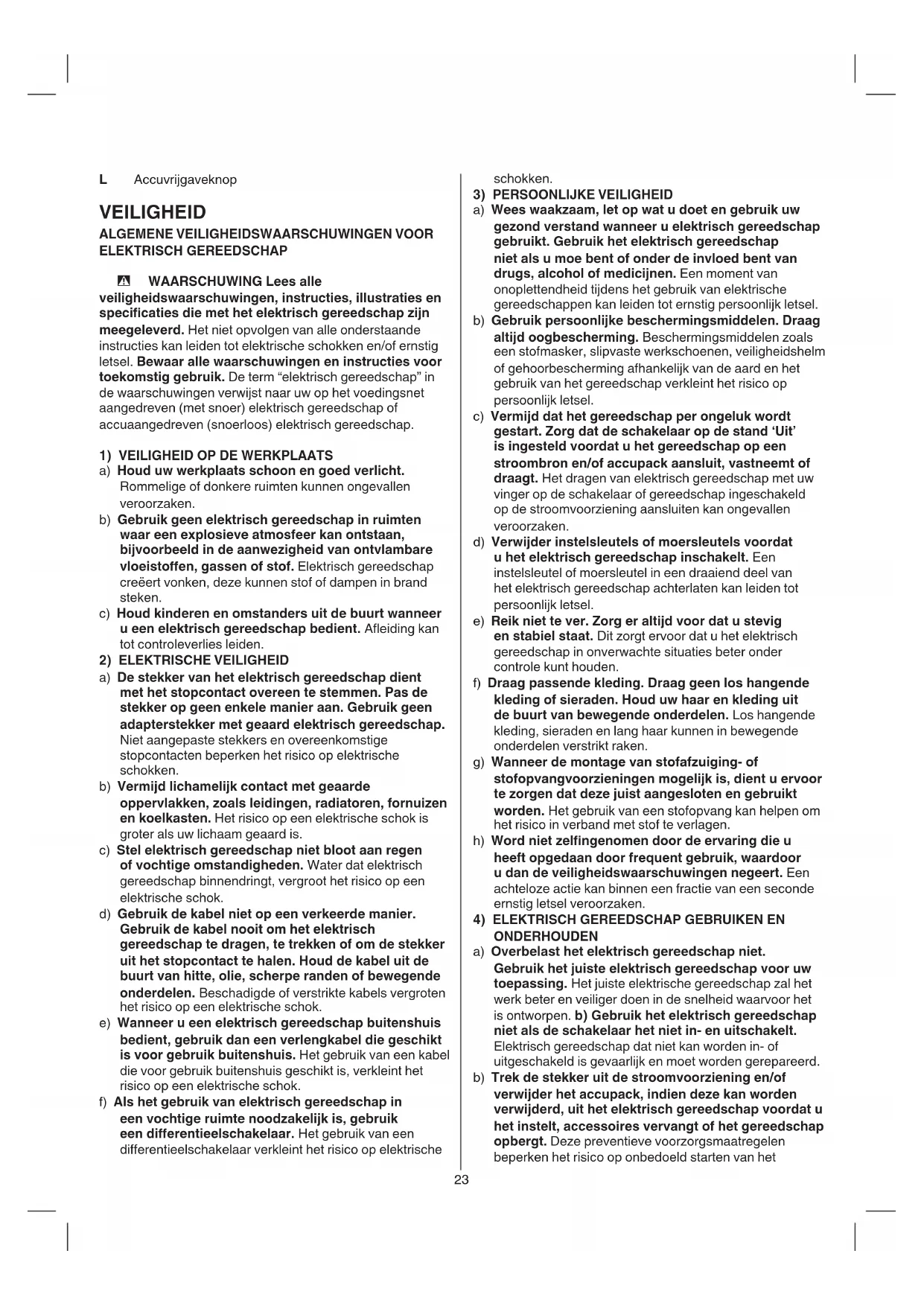

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCH GEREEDSCHAP - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specicaties die met het elektrisch gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) elektrisch gereedschap of accuaangedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. b) Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosfeer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoen, gassen of stof. Elektrisch gereedschap creëert vonken, deze kunnen stof of dampen in brand steken. c) Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Aeiding kan tot controleverlies leiden.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap dient met het stopcontact overeen te stemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok. d) Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok. e) Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok. f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte noodzakelijk is, gebruik een dierentieelschakelaar. Het gebruik van een dierentieelschakelaar verkleint het risico op elektrische24 vuur of temperaturen boven 130°C kunnen leiden tot een explosie. g) Neem alle laadinstructies in acht en laad het accupack of het gereedschap niet buiten het gespeciceerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.

a) Laat uw elektrisch gereedschap repareren door een gekwaliceerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. b) Repareer beschadigde accupacks nooit. Onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of een geautoriseerde dienstverlener.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR DE

HEGGENSCHAAR a) Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeimateriaal of houd het te snoeien materiaal niet vast wanneer de zaagbladen in beweging zijn. Het mes beweegt ook nog nadat het apparaat is uitgeschakeld. Een moment van onoplettendheid tijdens het gebruik van de heggenschaar kan leiden tot ernstig persoonlijk letsel. b) Draag de heggenschaar aan het handvat terwijl het mes is gestopt en zorg ervoor dat u geen enkele schakelaar gebruikt. Als u de heggenschaar op de juiste manier draagt, neemt het risico van onbedoeld starten en resulterend persoonlijk letsel door de messen af. c) Tijdens het transport of de opslag van de heggenschaar dient u altijd de zaagbladhoes aan te brengen. Als u op de juiste manier omgaat met de heggenschaar, neemt het risico van persoonlijk letsel door de messen af. d) Wanneer u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, moet u controleren of alle aan-/uit-schakelaars zijn uitgeschakeld en het accupack is verwijderd of losgekoppeld. Onverwachte inschakeling van de heggenschaar tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig persoonlijk letsel. e) Houd de heggenschaar alleen bij de geïsoleerde greepvlakken vast, omdat het mes in contact kan komen met verborgen bedrading. Messen die in aanraking komen met een onder stroom staande draad, kunnen de blootgestelde metalen onderdelen van de heggenschaar onder stroom zetten en de gebruiker een elektrische schok geven. f) Houd alle stroomkabels en kabels uit de buurt van het snijgebied. Stroomkabels en kabels kunnen worden verborgen door heggen en struiken en kunnen per ongeluk worden doorgesneden door het mes. g) Gebruik de heggenschaar niet onder slechte weersomstandigheden, vooral niet als er sprake is op kans op bliksem. Hierdoor neemt het risico te worden getroen door bliksem, af. VOOR GEBRUIK

• Dit gereedschap is niet bestemd voor het gebruik elektrisch gereedschap. c) Berg niet-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer het door onervaren personen wordt gebruikt. d) Onderhoud het elektrisch gereedschap en de accessoires. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het weer in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd het snijgereedschap scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. e) Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden. f) Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

5) ACCU-GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accupack kan tot brandgevaar leiden wanneer hij gebruikt wordt met een ander accupack. b) Gebruik elektrisch gereedschap alleen met het speciek aangegeven accupack. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. c) Wanneer u de accu niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken. d) Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in de ogen komt, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken. e) Gebruik geen accupack of gereedschap dat is beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel. f) Stel een accupack of gereedschap niet bloot aan vuur of excessieve temperaturen. Blootstelling aan25

Houd rekening met het risico op letsel veroorzaakt door rondvliegend puin (houd omstanders op veilige afstand van de werkplek)

Draag een veiligheidsbril en gehoorbescherming

Stel het gereedschap niet bloot aan regen

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIKEN

• Accu opladen ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de accu 2

- Druk op de accuniveau-indicatorknop J om het huidige accuniveau weer te geven

! als het laagste niveau van de accu-indicator gedurende 10 sec. rood knippert na het drukken op de knop J

b, is de accu bijna leeg.

• Accubescherming Het gereedschap wordt plotseling uitgeschakeld of kan niet worden ingeschakeld, wanneer: - de belasting is te hoog --> verwijder de belasting en start opnieuw - de accu is leeg --> de 4 niveaus van de accuniveau- indicator beginnen 10 seconden lang rood te knipperen; haal de accu uit het gereedschap en laad de accu op

- de temperatuur van de accu ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C --> 4 niveaus van de accuniveau-indicator branden gedurende 10 seconden continu rood; wacht totdat de accu weer binnen het toegestane bedrijfstemperatuurbereik ligt

! blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken

• aan-/uit-schakelaar w ! Neem een stevige en evenwichtige houding aan. - De voorste schakelhendel K indrukken en ingedrukt houden - Druk op knop B - schakel het gereedschap in door op de schakelaar F te drukken - zet het gereedschap uit door schakelaar F los te laten

• Werken met het gereedschap ! begin pas met trimmen als de motor draait! trim geen bodembedekkende planten om te voorkomen dat aarde of zand de messen E beschadigt ! overbelast het gereedschap niet door takken dikker dan 20 mm te snoeien - verwijder het gereedschap uit de buurt van het snijgebied voordat u het uitschakelt ! wacht na het uitschakelen van het gereedschap tot de messen volledig tot stilstand zijn gekomen

• Heggen snoeien e - snoei eerst de zijkanten van de heg (van beneden naar boven) en dan de bovenkant - snoei de zijkant van een heg zodanig af dat deze naar de bovenkant toe iets smaller wordt - gebruik een handzaag of snoeischaar om dikkere takken af te zagen

• Het gereedschap vasthouden en geleiden r door kinderen en personen met verminderde fysieke, sensorische of mentale vaardigheden of met een gebrek aan ervaring en kennis

• Zorg ervoor dat kinderen niet met het gereedschap spelen

• Laat het gereedschap niet onbeheerd achter

• Gebruik het gereedschap uitsluitend bij daglicht of geschikt kunstlicht

• Snoei heggen niet als ze nat zijn

• Gebruik het gereedschap nooit met een defecte beschermkap

• Controleer vóór elk gebruik de werking van het gereedschap, en laat deze in geval van een defect onmiddellijk repareren door een erkende vakman; open zelf nooit het gereedschap

• Inspecteer vóór gebruik het snijgebied grondig en verwijder alle vreemde voorwerpen die in de snijbladen terecht kunnen komen (zoals stenen, spijkers, draadomheiningen, metalen plantensteunen)

• Draag beschermende handschoenen, een stofmasker, nauw sluitende kleding en stevige schoenen

• Gebruik het gereedschap nooit op blote voeten of sandalen

• Draag altijd een lange broek en lange mouwen wanneer u het gereedschap gebruikt

• Houd andere personen en dieren op een afstand van 5 meter wanneer u het gereedschap gebruikt

• Neem een veilige houding aan tijdens het werken (reik niet te ver, vooral niet bij het gebruik van opstapjes of een ladder)

• In geval van elektrische of mechanische storing, het gereedschap onmiddellijk uitschakelen en accu verwijderen NA GEBRUIK - Berg het gereedschap binnenshuis op in een droge, afgesloten ruimte, buiten het bereik van kinderen - berg het accupack afzonderlijk van het apparaat op ACCU

• De meegeleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

• Gebruik uitsluitend de volgende accu’s en opladers voor dit gereedschap - SKIL-accu: BR1*41**** - SKIL-oplader: CR1*41****

• Gebruik de accu niet wanneer deze beschadigd is; hij moet worden vervangen

• Demonteer de accu niet

• Stel het gereedschap/de accu niet bloot aan regen

• Toegestane omgevingstemperatuur (gereedschap/lader/ accu): - tijdens het laden 4...40°C - tijdens het gebruik -20...+50°C - tijdens de opslag -20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Batterijen kunnen exploderen wanneer ze in vuur worden gegooid, dus verbrand de batterij om welke reden dan ook niet

Bewaar het gereedschap/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden26 van SKIL zie www.skil.com of raadpleeg uw dealer) PROBLEEMOPLOSSING

• Hierna volgt een lijst van problemen, mogelijke oorzaken en corrigerende handelingen (als u het probleem niet kunt vaststellen en oplossen, neemt u contact op met de dealer of het servicestation) ! in geval van elektrische of mechanische storing, het gereedschap onmiddellijk uitschakelen en batterij verwijderen

Motor start niet of stopt plotseling - lege accu -> accu opladen - hete accu -> laat de accu afkoelen - snijbladen vastgelopen -> verwijder blokkerend materiaal - interne storing -> neem contact op met de dealer/het servicepunt

Gereedschap werkt met tussenpozen - aan-/uitschakelaar defect -> neem contact op met de dealer/het servicepunt - interne bedrading defect -> neem contact op met dealer/het servicepunt - waaier geblokkeerd door vreemd voorwerp -> verstopping verwijderen

Motor draait maar de bladen blijven stationair - interne storing -> neem contact op met de dealer/het servicepunt

Zaag bladen zijn heet - zaagbladen stomp -> laat de messen slijpen - snijbladen hebben deuken -> laat de messen inspecteren - te veel wrijving door gebrek aan smeermiddel -> smeer de bladen MILIEU Alleen voor EU-landen

• Geef elektrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u eraan herinneren als u het gereedschap moet afdanken ! bescherm de accu-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen GELUID/TRILLING

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van dit gereedschap 82 dB (A) (onzekerheid K = 3 dB) en het geluidsvermogensniveau 89 dB (A) (onzekerheid K = 4,5 dB), en de trilling < 2,5 m/s² (triax vector som; onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik - houd het gereedschap stevig vast met beide handen en neem een stevige houding aan ! houd het gereedschap tijdens het werk altijd vast bij het (de) greepvlak(ken) - begeleid het gereedschap voor je TOEPASSINGSADVIES

• Voor het snoeien van een heg op een uniforme hoogte - bevestig een touwtje langs de lengte van de heg op de gewenste hoogte - Snoei de heg net boven dit touwtje

• Aanbevolen snij-/snoeitijden (West-Europa) - snoei heggen die hun bladeren verliezen in juni en oktober - snoei groenblijvende heggen in april en augustus - snoei coniferen en andere snelgroeiende heesters elke 6 weken van mei tot oktober ONDERHOUD/SERVICE

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Houd gereedschap en snijmessen schoon ! verwijder voor het reinigen de accu uit het gereedschap - maak het gereedschap schoon met een vochtige doek (gebruik geen schoonmaakmiddelen of oplosmiddelen) - reinig ventilatiesleuven G 2 regelmatig met een borstel of met perslucht - na gebruik de messen altijd voorzichtig reinigen en licht smeren ! draag handschoenen bij het hanteren of reinigen van de snijmessen

• Controleer regelmatig de staat van de messen en de goede bevestiging van de mesbouten

• Controleer regelmatig op versleten of beschadigde onderdelen en laat ze indien nodig repareren/vervangen

• Het zaagblad slijpen ! verwijder de accu uit het gereedschap - slijp de snijmessen met een kleine en gladde vijl, voor het geval dat ze door een stevig voorwerp beschadigd raken - wij raden u echter aan om de messen door een specialist te laten slijpen - smeer de snijbladen na het slijpen

• OPSLAG - gebruik de mesafdekking H bij opslag van het gereedschap - veeg voordat u het gereedschap opbergt de messen af met een in olie gedrenkte doek om corrosie te voorkomen

• Als het gereedschap ondanks de zorgvuldige fabricage- en testprocedures defect raakt, moet de reparatie worden uitgevoerd door een after-sales servicecentrum voor elektrisch gereedschap van SKIL - stuur het gereedschap niet gedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

- Druk op de accuniveau-indicatorknop J om het huidige accuniveau weer te geven

! als het laagste niveau van de accu-indicator gedurende 10 sec. rood knippert na het drukken op de knop J

b, is de accu bijna leeg.

• Accubescherming Het gereedschap wordt plotseling uitgeschakeld of kan niet worden ingeschakeld, wanneer: - de belasting is te hoog --> verwijder de belasting en start opnieuw - de accu is leeg --> de 4 niveaus van de accuniveau- indicator beginnen 10 seconden lang rood te knipperen; haal de accu uit het gereedschap en laad de accu op

- de temperatuur van de accu ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C --> 4 niveaus van de accuniveau-indicator branden gedurende 10 seconden continu rood; wacht totdat de accu weer binnen het toegestane bedrijfstemperatuurbereik ligt

! blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken
