Type product	Elektrische grasmaaier
Merk	Gardol
Model	GEME36
Snijbreedte	36 cm
Snijhoogte	25-75 mm (6 standen)
Volume opvangbak	40 liter
Gewicht	13,5 kg
Motortoerental	3650 omw/min
Geluidsdrukniveau LpA	74,4 dB(A) (onzekerheid K=1,6 dB)
Geluidsvermogensniveau LWA	94,4 dB(A)
Trilling op stuur	3,839 m/s² (onzekerheid K=1,5 m/s²)
Beschermingsklasse	II (dubbele isolatie)
Voeding	230 V ~ 50 Hz
Mulchfunctie	Ja (adapter inbegrepen)
Vulindicatie opvangbak	Ja (mechanische klep)
Hoogteverstelling stuur	3 standen (93,5-115,5 cm)
Maximale verlengsnoerlengte	50 m (doorsnede 3x1,5 mm²)
Veiligheidsschakelaar	Dubbele vergrendeling (aan/uit)
Reiniging	Met borstel of vochtige doek (geen water onder druk)
Vervangmes	Ref. 34.055.90
Garantie	60 maanden
Beoogd gebruik	Huistuin en vrije tijd (max 50 uur/jaar)

Veelgestelde vragen - GEME36 Gardol

Hoe stel ik de snijhoogte in?

Het instellen gebeurt met uitgeschakelde motor en stekker uit. Trek de hendel naar buiten (A), plaats hem op de gewenste hoogte (B) uit 6 standen van 25 tot 75 mm, laat de hendel los om te vergrendelen. De hoogte is af te lezen op de schaal (figuur 10/C).

Hoe installeer ik de opvangzak?

Monteer eerst de linker-, rechter- en bovenste delen van de behuizing (figuren 8a-8b). Om de zak op te hangen, moeten de motor uit en het mes stilstaan. Til met één hand de uitwerpopeningklep op, houd de zak bij het handvat en haak hem bovenaan vast (figuur 8c).

Hoe gebruik ik de mulchfunctie?

De mulchadapter maalt het gras fijn en verdeelt het over het gazon. Installeer alleen met uitgeschakelde motor en stekker uit: haak de opvangzak los, duw de adapter in de uitwerpopening en sluit de klep. Mulchen wordt aanbevolen voor kort gras.

Wat te doen als de motor niet start?

Controleer de stekker en kabel (geen stroom), de condensator (defect?), of het gras niet te hoog is en de behuizing niet verstopt. Raadpleeg het foutopsporingsschema in de handleiding. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe vervang ik het mes?

Draag handschoenen, koppel de grasmaaier los. Draai de bevestigingsschroef los (figuur 12a), verwijder het oude mes en plaats het nieuwe met de juiste richting (vleugels naar de motorkap). Draai de schroef vast met ca. 25 Nm. Gebruik uitsluitend een origineel mes (ref. 34.055.90).

Hoe maak ik de grasmaaier schoon?

Trek de stekker uit. Reinig met een borstel of vochtige doek (geen stromend water of hogedruk). Gebruik geen agressieve middelen. Verwijder grasresten onder de behuizing. Maak de opvangzak na elk gebruik schoon, vooral het binnennet.

Wat zijn de essentiële veiligheidsvoorschriften?

Lees de handleiding voor gebruik. Maai niet op hellingen >15%, draag antislipschoenen. Houd de kabel uit de buurt van de messen. Raak het draaiende mes niet aan. Koppel los voor onderhoud. Laat kinderen het apparaat niet gebruiken.

Hoe berg ik de grasmaaier in de winter op?

Maak hem grondig schoon, verwijder alle resten. Bewaar op een droge, vorstvrije plaats (5-30°C), buiten bereik van kinderen. Bij voorkeur in de originele verpakking. Controleer voor het volgende seizoen de staat van het mes.

Welk type verlengsnoer gebruiken?

Gebruik een verlengsnoer type H05RN-F met 3 aders, doorsnede 3x1,5 mm², max. lengte 50 m. De stekker en koppeling moeten van rubber zijn en spatwaterdicht. Rol de kabel volledig uit. Een aardlekschakelaar van 30 mA wordt aanbevolen.

Wanneer en hoe leeg ik de opvangbak?

Maak de bak leeg zodra de vulindicator tijdens het maaien sluit (de klep sluit). Stop de motor, wacht tot het mes volledig stilstaat. Til met één hand de uitwerpopeningklep op, verwijder de bak bij het handvat. Leeg het gras en plaats de bak terug.

GEBRUIKSAANWIJZING GEME36 Gardol

1. Veiligheidsaanwijzingen 73
2. Beschrijving van het gereedschap en leveringsomvang 73
   3.Reglementair gebruik 74
3. Technische gegevens 74
4. Vór inbedrijstelling 75
5. Bediening 76
6. Vervanging van de netaansluitleiding 77
7. Reiniging, onderhoud en bestellen van wisselstukken 78
8. Verwijdering en recyclage 79
   10.Opslag en transport. 79
   11.Foutopsporing 80
   Service-informatie 82
   Garantiebewijs 83

NL

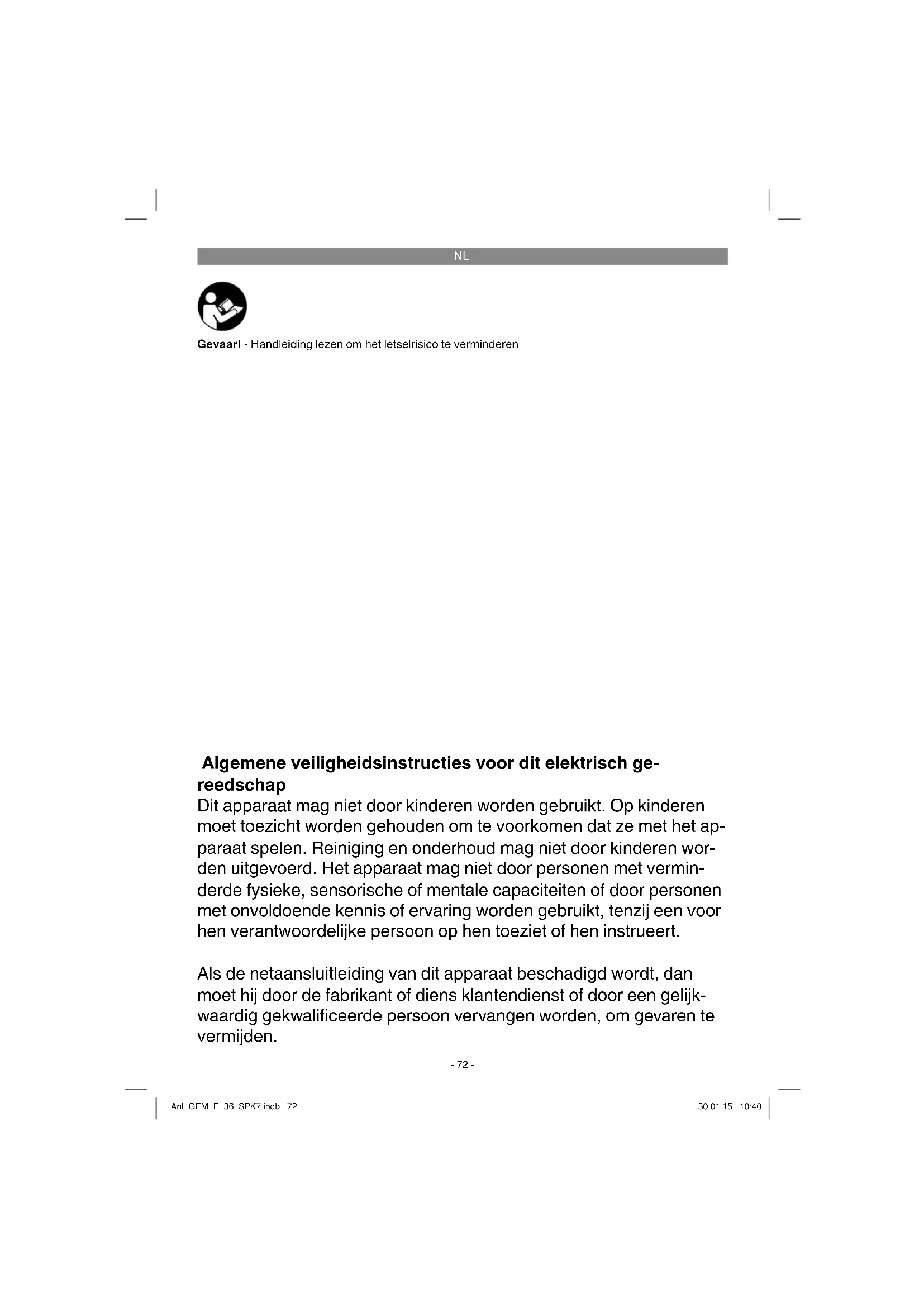

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Algemene veiligheidsinstructies voor dit elektrisch gereedschap

Dit apparaat mag Niet door kinderen worden gezruikt. Op kinderen moet toezurecht worden gehonden om te voorkomen dat ze met het apparaat spelen. Reiniging en onderhoud mag Niet door kinderen worden uitgevoerd. Het apparaat mag Niet door personen met verminderde fysieke, sensorische of mentale capacititeiten of door Personen met onvoldoende kennis of ervaring worden gezruikt, tenzij een voor hen verantwoordelijkpeperoon op hen toeziet of hen instruert.

Als de netaansluitleiding van dit apparaat beschadigd worden, dan要去 hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalificierde person verrangen worden, om bevaren te vermijden.

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kuren elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het gereedschap (zie fi g. 13)

1 = Vóor inbedrijftstelling handleiding lezen.
2 = Afstand honden!

3 = Voorzichtig! - Scherpe snijmessen - vór onderhoudswerkzaamheden of bij beschadigingen van de aansluitkabel netstekker uit het stopcontact trekken!
4 = Let op, aansluitkabel weghouden van de snijgereedschappen!

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2)

1. Bovenste schuifbeugel
2. Schuifbeugelhouser
3. Grasopvangkorf
4. Uitwerpklep
5. Draaggreep
6. Maahoogteverstelling
7. Snoerontlastingsklem
8. Moeren voor bovenste en onderste schuifbeugel met snelspanfunctie

9. Netkabel met netstekker

10. AAN/UIT-schakelaar

11. Inschakelblokkering
12. Schakeltoetsen
13. Kabelbevestigingsklemmen
14. Grasopvangkorf, rechter behuizingsdeel
15. Grasopvangkorf, linker behuizingsdeel
16. Grasopvangkorf, bovenste behuizingsdeel
17. Vulstandindicator
18. Mulchadapter
19. Onderlegplaatjes
20. Bevestigingschroeven voor bovenste schuifbeugel
21. Steelhouser
22. Veer

2.2 Omvang van de levering en uitpakken
Gelieve de volledigheid van het artikel te controlleden aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt waer u het apparaat hebft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoed de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
• Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spellegood voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verzstkingsgevaar!

Omvang van de levering

• Elektrische grasmaier
  Grasopvangkorf
• Mulchapter
  Kabelbevestigingsklemmen (3x)
• Vertaling van de originele handleiding
  Veiligheidsinstructies

NL

De grasmaier is geschikt voor particulier gebruik in deuis- en hobbytuin.

Als grasmaier voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans Niet longer dan 50 uur Jaarliks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar nicht in openbare plantsoenen, sportpleinen en ook Niet in de land- en bosbouw.

Let op! Wegens gevaar voor lichamelijk letsel van de gebruiker mag de maaier Niet worden gebruikt voor het trimmen van heesters, heggen en struikgewassen, om rankgewassen of gazon te maaien enklein te makeen op dakbeplantingen of in balkonbakken en ook Niet om voetpen de reinigen (af te zuigen) of als hakselaar voor het Kleinmaken van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als motorhakfrees en ook Niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen.

Om veiligheidsredenen mag de maaier Niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke soort dan ook, tenzij die door de fabrikant uitdrukkelijk toegestaan zich.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondenen van welke aan ook is de gebruiker/ bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zichoor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktivitieten worden gebruikt.

Inhoud grasopvangkorf: 40 liter

Geluidsdrukniveau L: 74,4 dB(A)

Onzekerheid Kda: 1,6dB(A)

Gemeten geluidsdrukniveau L: 94,4 dB(A)

Onzekerheid Kw: 1,6 dB(A)

Gegarandeerd geluidsdrukniveau L_WA ..96 dB(A)

Trillingen aan de steel a: 3,839 m/s²

Onzekerheid K: 1,5 m/s

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het nicht worden gebruikt.
  Draaghandschoenen.
• Beperk de inzettijd.

Voorzichtig!

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gesaven kuren zich voorden en verband met de bouwijze en uitvoer-ing van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.

NL

Waarschuwing!

Dit toestel verwekt tijdens het bedrivij een elektronomagnetisch veld. Dit veld kan onder bepaalde omstandigheden nadelige gevolgen hebben voor actieve of passieve medische implantaten. Om het risico van ernstige of dodelijke letsels te verminderen raden wij Personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te consulteren voordat het toestel worden bediend.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder als de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

De grasmaier worden gedemonteerd geleverd. De schuifbeugel en de opvangkorf要去en worden gemonteerd, voordat u de grasmaier gebruikt. Volg de gebruiksaanwijzing stap voor stap en raadpleeg de illustraties voor een eenvoudige montage.

Montage van de schuifbeugel (fi g. 3 tot 7)

Als eerste neemt u de veer (fi g. 2, pos. 22) en de steelhouser (fi g. 2, pos. 21) en steekt u deze op de daartoe voorziene as (fi g. 3). Neem een schuifbeugelhouser (fi g. 2, pos. 2) en bevestig deze zoals getoond in fi g. 4. De bovenste schuifbeugel (fi g. 1, pos. 1)要去 op de schuifbeugelhouser (fig. 2, pos. 2) geschoven en zoals getoond in fig. 6 bevestigd worden. Vervolgens met de kabelhoulders (fi g. 2, pos. 13) de motorkabel bevestigen aan de schuifbeugel (fi g. 7, pos. A). U kurz nu de steelhoogte kiezen van 93,5 - 115,5 cm in 3 trappen (fi g. 5, pos. A).

Let op!

Steelerstelling alleen toegestaan binnen het gemarkeerde bereik.

• Druk de bovenste schuifbeugel met de snelspanfunctie (fig. 5, pos. B) vast in de gewens-te stand.

Let op!

Aan weerskanten moet altiijd bezelfde steelhoogte worden ingesteld.
Richt de kabel UIT met de bevestigingsklemmen aan de schuifbeugel (fig. 7, pos. A).

Montage van de opvangkorf (zie fi g. 8a tot 8c)

Steek erst het linker behuizingsdeel (fi g. 2, pos 15) en het rechter behuizingsdeel (fi g. 2, pos. 14) in elkaar zoals getoond in fi g. 8a. Steek dan het bovenste behuizingsdeel (fi g. 2, pos. 16) op de reeds gemonteerde halfen (fi g. 8b). Om de opvangkorf in te hangen moet de motor worden uitgeschakeld en mag het snijmes Niet draaien. Uitwerpklep (fi g. 8c, pos. 4) met een hand optillen. Met de andere hand de opvangkorf aan de handgreep vasthouden en van boven inhangen (fi g. 8c).

Vulstandindicator opvanginrichting

De opvanginrichting bezit een vulstandindicator (fi. g. 2, pos. 17). Deze worden geopend door de luchtstroom, die de maaierijdens het bedrijf genereert. Als de klepijdens het maaien dichtvall, dan is de opvanginrichting vol en moet hij worden leeggemaaakt. Voor een fouloze werking van de vulstandindicator要去en de gaten onder de klep alsijd schoen en doordlatend zijn.

Gebruik van de mulchadapter (fig. 9)

Bij het mulchen wordt het maaigoed in de geslo- ten behuizing van de maaier verkleind en weeR over het gazon verdoeff. Het opnemen en het verwijderen van het gras valt weg.

Let op: Mulchen is alleen möglichk bij relatief kort gras.

Let op!

De mulchapter mag alleen bij uitgeschakelde motor en uitgetrokken netstekker erin worden gezet.

Om de mulchfunctie te gebruiken hangt u de opvangkorfuit en schuift u de mulchadapter (fig. 9, pos. 18) in de uitwerpopening en sluit u de uitwerpklep.

Verstelling van de maaihoogte

Let op!

Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij uitgeschakelde motor en uithet stopcontact getrokken netkabel.

Voordat u begint te maaien controleert u of het maigereedschap Niet bot is, en of de beves-

NL

tigingsmiddelen zich bijn beschadigd. Vervang botte en/of beschadigde maagereedschappen om onbalans te vermijden. Bij deze controde motor afzetten en de netstekker uit het stopcontact trekken.

De averstelling van de maaihoogte moet als volgt worden uitgevoerd (fi g. 10):

1. De hefboom (A) maar buiten drukken.
   2 De hefboom (B) op de gewenste maaihoogte zetten.
2. De hefboom (A) loslaten en controleren of hij goed vastzit in het arrét.

Afl ezen van de maaihoogte

De maaihoogte kan in 6 trappen van 25-75 mm ingesteld en aan de schaal (fi g. 10/C) afgelezen worden.

Stroomaansluiting

De grasmaier kan worden aangesloten aan elk stopcontact met 230 V wisselstroom. Er is echter alleen een randgeaard stopcontact toelaten, dat met een veiligheidsschakelaar voor 16 A要去en beveiligd. Bovendien moet er een aardlekschakelaar (RCD) met max. 30mA 着眼staalleerd!

Aansluitkabel van het apparaat

Gebruik voor het apparaat alleen onbeschadigde aansluitkabels. De aansluitkabel van het apparaat mag Niet willekeurig lang zichn (max. 50m),其中之一 anders het vermogen van de elektrische motor vermindert. De aansluitkabel van het apparaat要去 een doorsnede van 3 × 1,5mm hebben. Aan aansluitkabels van grasmaiers ontstaan bijzonder vaak beschadigingen van de isolatie.

Oorzaken hiervan zichn o.a.:

snijplaatsen door over de kabel terrijden,
- platdrukken van de kabel als de aansluitkabel van het apparaat onder deuren en ramen worden geleid,
scheuren door veroudering van de isolatie,
knikplaatsen door ondeskundige bevestig ing vastmaken of leiden van de aansluitkabel.

De aansluitkabels要去en minstens van het type H05RN-F en 3-aderig�. Een opdruk van de typebenaming op de aansluitkabel van het apparaat is voorgeschreveen. Koop alleen aansluitkabels met kenmerking? Koek stekkers en contactdozen aan aansluitkabels要去en van rubber en spatwaterdicht�. De aansluitkabels mooten

niet willekeurig lang zich. Voor langere aansluit-kabels zich geleider met een grotere doorsnede vereist. Aansluit- en verbindskabels要去 regelmatig op schade worden gecontroleerd. Let erop dat de kabelsijdens de controle stroomloos zich. Wikkel de aansluitkabel van het apparaat helemaal af. Controleer ook de doorvoeren van de aansluitkabel, aan stekkers en contactdozen, op knikplaatsen.

6. Bediening

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten. Verbind de netstekker (fi g. 1, pos. 9) met een verlangkabel. De verlangkabel dient te worden beveiligd d.m.v. de kabeltrekontlastingsklem Zoals getoond in fi g. 11.

Let op!

Om een onbedoeld inschakelen te verhinderen is de grasmaaier voorzien van een inschakelblokkering (fi. 11, pos. 11), die moet worden ingedrukt voordat de schakeltoetsen (fi. 11, pos. 12) geactiveerd kennen worden. Zodra u de schakeltoetsen loslaat, worden de grasmaaieruitgeschakeld. Voer deze procedureeermaalsuit om er zeker van te zich dat uw apparata correct werket. Voordat u een reparatie of onderhoudswerkzaamheden aan het apparata verricht, moet u zich ervan vergewissen dat het mes Niet draait en dat het apparata geisoleerd is van het net.

Let op! Open de uitwerpklep nooit als de opvanginrichting leeg worden gemaakt en de motor nog draait. Het roterende mes kan verwondingen veroorzaken.

Bevestig de uitwerpklep resp. de grasopvangzak of mulchapter altijd zorgvuldig. Als u die wilt verwijderen, moet u eerst de motor stopzetten.

De door de geleidestangen gegeven verilheid-safstand:tussen meskooi en gebruiker dient steeds in acht te worden genomen. Tijdens het maaien en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen met stroef profi el en een lange broek.

NL

Maai steeds dwars over de helling. Op hellingen vaneer dan 15^ mag om veiligheidsredenen het gras Niet met de maier worden afgereden.

Wees bijzonder voorzichtig bij het achteruit bewegen en trekken van de maier. Struikelgevaar!

Instructies voor het correct maaien

Voor het gras afrijden is een overlappende werkwijze aan te bevelen.

Maai enkel met een scherp en intact mes zodate grashalmen Niet ultrafelen en het gazon nicht geel worden.

Om een keurig maaipatroon te bereiken leidt u de maiier in zorecht mogelijkke banen. De banen moeten elkaar steeds overlappen met enkele centimeters, zodate er geen stroken blijven staan.

Hoe vaak moet worden afgereden hangt in principe ervan af hoe snel het gras groeit. In de hoofdgroeiperiode (mei - Juni) twee ker per week, anders eenmaal per week. De maaihoogte moet tussen 4 en 6cm liggen en het gras moet 4 tot 5 cm groeien voordat u het opnieuw afrijdt. Mocht het gras ook wat langer worden, kaak dan achteraf Niet de fouit het gras direct in eenkeer op de normale hoogte terug te snijden. Dit schaadt het gazon. Snij dan nooit meer dan de helft van de grashoogte terug.

De onderkant van het koetswerk van de maaier schoon houden en afgezet grayscale verzeker verwijderen. Afgezet materiaal bemoeilukt het starten, doet afbreuk aan de maaikwaliteit en belemmert het uitwerpen van het grayscale.

Op hellingen moet de maiaabaan steeds dwarfs over de helling verlopen. Het weglijden van de maaier kan door schuin omhoog verplaatsen worden voorkomen.

Kies de maaihoogte al naargelang de werkelijk
lengte van het gras. Rijd het gras in meerdere
beurten af, zodate het gazon per beurt maximaal 4
cm korter worden gereden.

Voordat u eender welke controles aan het mes uitvoert zeker de motor afzetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draaien. Probeer nooit om het mes te stoppen. Controleer regelmatinig of het mes correct bevestigd, in perfekte staat en goed geslepen is. Zo Niet, het mes slijpen of verrangen. Indien het roterende mes een voorwerp raakt, de maaiier uitschaken en wachten tot het mes helemaal stilstaat. Controleer verrolgens de toe

stand van het mes en de meshoender. Indien die beschadigd zijn要去en ze worden verrangen. Leg de gebruekte aansluitkabel van het toestel in bochten voor het gebruekte stopcontact op de grond klaar. Rijd het gras al weggaand van het stopcontact of de kabel af en let erop dat de aansluitkabel van het toestel steeds binnen het afgereden gazongedeelte ligt om te voorkomen dat u met de grasmaaier over de kabel rijdt.

Zodraijdens het gras afrijden grasresten blijven liggen, moet de opvangkorf leeg worden gemaakt. Let op! Alvorens de opvangkorf eraf te nemen de motor afzetten en wachten tot het maagereedschap tot stilstand is gekomen.

Om de opvangkorf eraf te nemen tilt u met een hand de uitwerpklep op en met de andere hand neemt u de opvangkorf aan het handvat eruit. Overeenkomstig de veiligheidsvoorschriften valt de uitlaatklep bij het eraf nemen van de opvangkorf dicht en sluit dechterste uitwerpopening. Als waarbij grasresten in de opening blijven hangen, trekt u de maaier best onceveeer 1 m terug om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op het werkgereedschap Niet met de hand of de voet verwijdenen, maar met de gespaste hulpmiddelen, bijv. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen de opvangkorf en vooral het net na gebruik van binnen te worden schoongemaakt.

Opvangzak enkel vasthaken bij afgezette motoren stilstaand maigereedschap.

Uitwerpklep met een hand optillen en met de andere hand de opvangkorf aan het handvat vasthonden en van boven vasthaken.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparatusat beschadigd worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

NL

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf he toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. De grasmaier mag Niet met stromend water, vooral Niet onder hoge druk, worden schoon-gemaakt.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel knen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
  Maak de grasmaier indien möglichk schoon met een borstel of doek.

8.2 Koolborstels

Bij bovenmatige vonkvorming staat u de koolborstels door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.3 Onderhoud

• Afgesleten of beschadigde messen, meshhouser en bouteu moeten per set door een geautoriseerdevakman worden verrangen teneinde de uitgebalanceerde toestand te beholden.
• De maaier mag Niet met stromend water, vooral Niet onder hoge druk, schoon worden gemaakt. Zorg ervoor dat alle bevestigings-elementen (schroeven, moeren enz.) steeds goed vast aangehaald zijn zodat u veilig met de maaier kunt werkken.
• Controller de grasopvanginrichting vaker op slijtageverschijnsels.
• Vervang afgeslen of beschadigde onderden.
  Berg uw gazonmaaier in een droge ruimte op.

Voor een lange levensduur is het aan te bevelen alle te schroeven onderdelen alsook de wielen en assen schoon te makeen enervolgens te oliën.
Door de gazonmaaier regelmatig te onderhoden zar hij hetniet alleen lang meegaan en goed werken, maar zar hij u ook in staat stellen uw gazon zorgvuldig en gemakkelijk af te rijden. Maak de maaier, indien mogelijk, schoon d.m.v., een borstel of vod. Gebruik geen oplosmiddelen of water om de maaier van vuil te ontdoen.
- Het meest aan slijtage bloatgestelde onder-deel is het mes. Controleer regelmatig de toestand van het mes alsook de bevestig ing ervan. Als het mes afgesleten is moet het onmiddelijk worden verrangen of bijgeslepen. Mochten er zich aan de maaier bovenmatige trillingen voordoen betekent dit dat het mes Niet correct isuitgebalanceeerd of door stoten is verrormd. In dit geval moet het worden hersteld of verrangen.
Binnen in het toestel zijn er geen andere te onderhonden onderdelen.

8.4 Vervangen van het mes

Om verilgheidsredenen is het aan te bevelen het mes enkel door een geautoriseerdevakman te latentervangen. Let op! Werkhandsschoenen dragen! Gebruik enkel een origineel mes,ondat anders de werking en de verilgheid möglichn Niet gewaarborgd zijn.

Om van mes te verwisselen gaat u als volgt te werk:

1. Draai de bevestigingschroef los (zie fi g. 12a).
2. Neem het mes af en verrang het door een新产品.
3. Bij de montage van het neue mes dient u op de montagerichting van het mes te letten. De windvleugels van het mes要去en aan de motrorruimte wijzen (zie fi g. 12a). De bevestigingsdoorns dienen overeen te stemmen met de stansgaten in het mes (zie fi g. 12b).
4. Vervolgens haalt u de bevestigsschroef m.b.v. de universe sleutel terug aan. Het aanspankoppel moet ca. 25 Nm bedragen.

Aan het einde van het seizoen voert u een algeme nete controle van de maaier uit en verwijdert u al het achtergebleven gras en ander materiaal. Telkens voor begin van het seizoen zeker de toestand van het mes controeren. Voor herstellingen verzoeken wij u zich tot once serviceplaats te

NL

wenden. Gebruik enkel originele wisselstukken.

8.5 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Reservemes artikelnr.: 34.055.90

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstoffkringloop worden terugveoerd. Het toestel en zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof.

Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behoren te ontdoen dient het waar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opslag en transport

Opslag

Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrijne plaats die voor kinderen ontoegankelijk is. De optimale opslagtemperatuur ligtussen 5^ en 30^ . Bewaar het apparaat in de originele verpakking.

Transport

Schakel het apparaat uit en isoleer het van de stroomtoevoer, voordat u het transporteert.
- Breng, indien voorhanden, transportbeveiligingen aan.
- Bescherm het apparaat gegen schade en sterke trillingen, die met name optreden bij het transport in voertuigen.
- Beveilig het apparaat gegen weglijk den en kantelen.

NL

11. Foutopsporing

Fout Mogelijk oorzaken Verhelpen
Motor start nicht a) Condensator defectb) Geen stroom op de stekkerc) Kabel defectd) Schakelaar-stekker-combinatie defecce) Aansluitingen op de motor of condensator losgekomenf) Maaier staat in hoog grasg) Maaiherhuis verstopt geraakt	a) Door werkplaats van de klantendienst lately controllederb) Leiding en zekering controlerenc) Kabel controlerend) Door werkplaats van de klantendienst lately controllederE) Door werkplaats van de klantendienst lately controllederf) Op laag gras of reeds afgeredenvlakte starten; Eventueel van maaihoogte verandereng) Huis schoonmaken zodate het mesweer ongehinderd draait
Motorvermögenvermindert	a) Te lang of te vochtig grasb) Maaiherhuis verstopt geraaktc) Mes ver versleten
Geen schone snede	a) Mes versletenb) Verkeerde maaihoogte

Let op! Om de motor te beschemen is die voorzien van een thermoschakelaar, die de motor in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* V-snaar, koolborstels
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Nietaar behore Werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht.Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nervee apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wette like garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nuew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

1. Van onze garantie zijnuitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgeveingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade) gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

5. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het Indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim geldend te makeh het defecte apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichew apparaat terug.

Voor slijtstukken, verbruiksmaterialial en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

Spis tresci

Menovite napatie: 230 V ~ 50 Hz

Prikon: 1500W

Otacky motora: 3650 min

Sirka rezu: 36 cm

Nastavenie vysky rezu: ...25-75 mm; 6-stupnové

Objem zachytavacieho koa na travu:....40 litrov

NL verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
