GEME36 - Tosaerba Gardol - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaerba elettrico
Marca	Gardol
Modello	GEME36
Larghezza di taglio	36 cm
Altezza di taglio	25-75 mm (6 livelli)
Volume del sacco raccoglitore	40 litri
Peso	13,5 kg
Velocità di rotazione del motore	3650 giri/min
Livello di pressione acustica LpA	74,4 dB(A) (incertezza K=1,6 dB)
Livello di potenza acustica LWA	94,4 dB(A)
Vibrazione sul manubrio	3,839 m/s² (incertezza K=1,5 m/s²)
Classe di protezione	II (doppio isolamento)
Alimentazione	230 V ~ 50 Hz
Funzione pacciamatura	Sì (adattatore incluso)
Indicatore di riempimento del sacco	Sì (valvola meccanica)
Regolazione altezza del manubrio	3 posizioni (93,5-115,5 cm)
Lunghezza massima della prolunga	50 m (sezione 3x1,5 mm²)
Interruttore di sicurezza	Doppio blocco (accensione/spegnimento)
Pulizia	Con spazzola o panno umido (non con acqua sotto pressione)
Lama di ricambio	Rif. 34.055.90
Garanzia	60 mesi
Utilizzo previsto	Giardino domestico e tempo libero (max 50 ore/anno)

Domande frequenti - GEME36 Gardol

Come regolare l'altezza di taglio?

La regolazione si effettua a motore spento e spina staccata. Tirare la leva verso l'esterno (A), posizionarla all'altezza desiderata (B) tra 6 livelli da 25 a 75 mm, quindi rilasciare la leva per bloccarla. L'altezza si legge sulla graduatoria (figura 10/C).

Come installare il sacco raccoglitore?

Assemblare prima le parti sinistra, destra e superiore dell'alloggiamento (figure 8a-8b). Per agganciare il sacco, il motore deve essere spento e la lama ferma. Sollevare la valvola di espulsione con una mano, tenere il sacco per la maniglia e agganciarlo dall'alto (figura 8c).

Come utilizzare la funzione pacciamatura?

L'adattatore per pacciamatura permette di tritare l'erba e ridistribuirla sul prato. Si installa solo a motore spento e spina staccata: staccare il sacco raccoglitore, spingere l'adattatore nell'apertura di espulsione e richiudere la valvola. La pacciamatura è raccomandata per prati corti.

Cosa fare se il motore non si avvia?

Controllare la spina e il cavo (nessuna corrente), il condensatore (difettoso?), che l'erba non sia troppo alta e che il carter non sia ostruito. Consultare il piano di ricerca degli errori nel manuale. Se il problema persiste, contattare il servizio post-vendita.

Come sostituire la lama?

Indossare guanti, scollegare il tagliaerba. Allentare la vite di fissaggio (figura 12a), rimuovere la lama vecchia e installare quella nuova rispettando il senso (alette verso il carter motore). Serrare la vite a circa 25 Nm. Utilizzare esclusivamente una lama originale (rif. 34.055.90).

Come pulire il tagliaerba?

Staccare la spina. Pulire con una spazzola o un panno umido (non con acqua corrente né ad alta pressione). Non utilizzare prodotti aggressivi. Rimuovere i depositi di erba sotto il carter. Pulire il sacco raccoglitore dopo ogni utilizzo, specialmente la rete interna.

Quali sono le precauzioni di sicurezza essenziali?

Leggere il manuale prima dell'uso. Non tagliare su pendenze superiori al 15%, indossare scarpe antiscivolo. Tenere il cavo lontano dalle lame. Non toccare la lama in rotazione. Scollegare prima di qualsiasi manutenzione. Non permettere ai bambini di utilizzare l'apparecchio.

Come riporre il tagliaerba in inverno?

Pulirlo accuratamente, rimuovere tutti i depositi. Conservare in un luogo asciutto, al riparo dal gelo (5-30°C), fuori dalla portata dei bambini. Idealmente nell'imballaggio originale. Prima della prossima stagione, controllare lo stato della lama.

Che tipo di prolunga elettrica utilizzare?

Utilizzare una prolunga di tipo H05RN-F a 3 fili, sezione 3x1,5 mm², lunghezza max 50 m. La spina e la presa di accoppiamento devono essere in gomma e protette da schizzi. Srotolare completamente il cavo. Si consiglia un interruttore differenziale da 30 mA.

Quando e come svuotare il sacco di raccolta?

Svuotare il sacco non appena l'indicatore di riempimento si chiude durante il taglio (la valvola si richiude). Spegnere il motore, attendere l'arresto completo della lama. Sollevare la valvola di espulsione con una mano, rimuovere il sacco per la maniglia. Svuotare l'erba e riposizionare il sacco.

MANUALE UTENTE GEME36 Gardol

IT Istruzioni per l'uso originali Tosaerba elettrico

RU OpHnHaJIbHOe pyKOBODCTBO no 3KcIpyatauN 3JeHTpuecka MaunHHa dIa NOdCTprAHraHOH

Tension nominale: 230 V ~ 50 Hz

1. Avvertenze sulla sicurezza 47
2. Descrizione dell'apparecchio ed elementi forniti 47
3. Utilizzo proprio.. 48
4. Caratteristiche tecniche 48
5. Prima della messa in esercizio 49
6. Uso 50
7. Sostituzione del cavo di alimentazione 52
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 52
9. Smaltimento e riciclaggio 53
10. Magazzinaggio e trasporto 53
11. Tabella per l'eliminazione delle anomalie 54
    Informazioni sul Servizio Assistenza 56
    Certificato di garanzia 57

IT

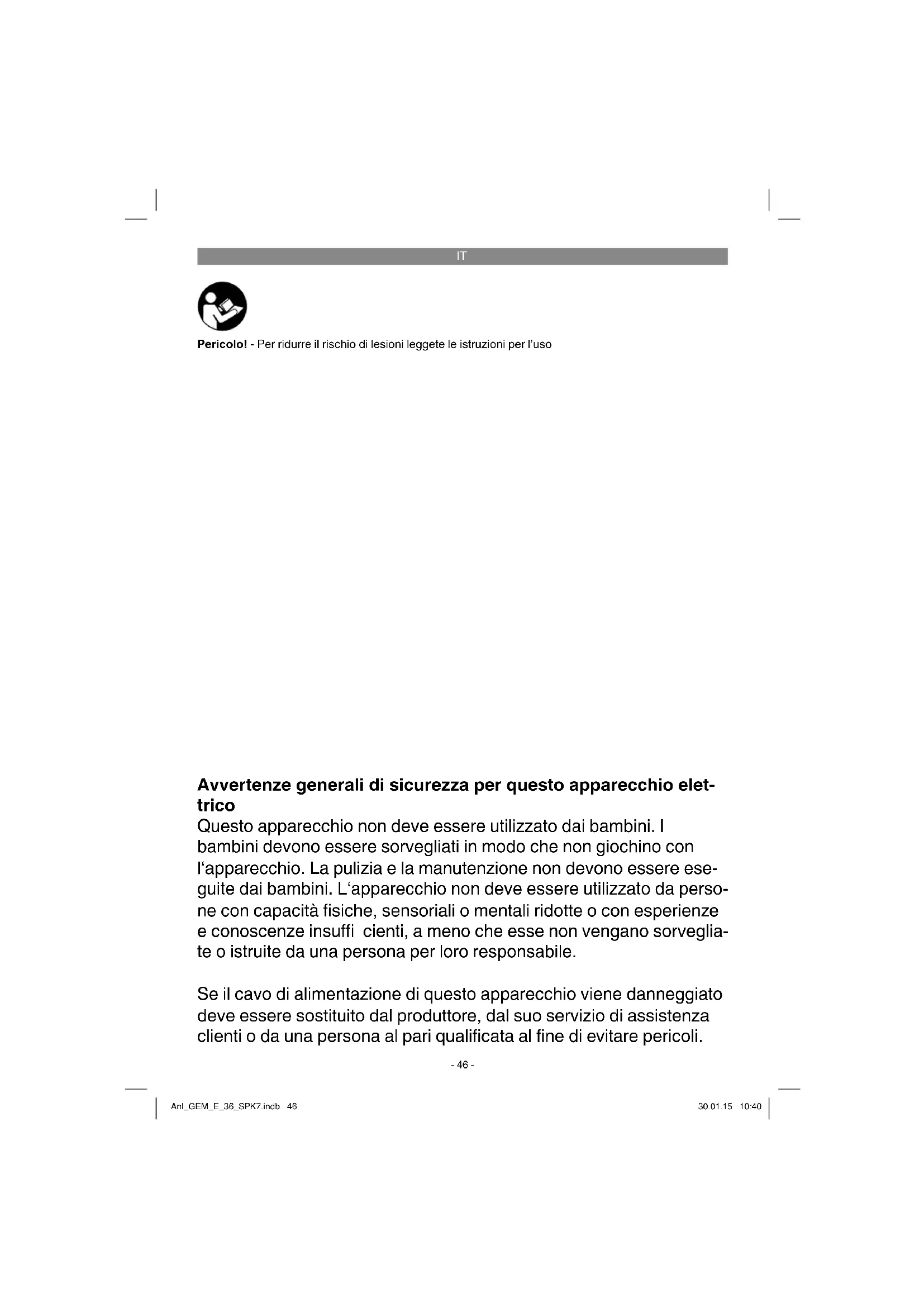

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Avvertenze generali di sicurezza per quello apparecchio elettrico

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persona con capacità fisiche, sensoriali o mentali ridotte o con esperenze e conoscenze insuffici cientsi, a meno che esse non vengano sorvegliate o struite da una persona per loro responsabile.

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

IT

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessitàfuture.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 13)

1 = Leggete le istruzioni per l'uso prima della messa in esercizio
2 = Tenetevi a distanza!
3 = Attenzione! - Lame affi late - staccate la spina dalla presa di corrente prima de eseguire operazioni di riparazione o se il cavo di alimentazione è danneggiato!
4 = Attenzione, tenete lontano dagli utensili da taglio il cavo di alimentazione!

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Manico superiore
2. Supporto del manico
3. Cestello di raccolta
4. Portello di scarico
5. Maniglia di trasporto
6. Regolazione dell'altezza di taglio
7. Supporto antistrappo
8. Dado per manico superiore e inferiore con funzione di serraggio rapido

9. Cavo di alimentazione con spina

10. Interru tture ON/OFF

11. Blocco dell'avviamento

12. Interruttori
13. Clip di fi saggio per cavi
14. Cestello di raccolta, parte destra dell'involucro
15. Cestello di raccolta, parte sinistra dell'involucro

16. Cestello di raccolta, parte superiore dell'involucro

17. Indicazione del livello di riempimento

18. Accessorio per pacciamatura

19. Rosette
20. Viti di fi ssaggio per manico superiore
21. Alloggiamoledo manico
22. Molla

2.2 Elementi forniti e disimballaggio

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisito valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possible, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi? Sussiste pericolo di ingerimento e soff ocamento!

Elementi forniti

• Tagliaerba elettrico
  Cestello di raccolta
• Accessorio per pacciamatura
• Clip di fissaggio per cavi (3x)
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

IT

3. Utilizzo proprio

Il tosaerba è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per altre 50 ore l'anno e che sono utilizzati principamente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali.

Attenzione! Visti i rischi per l'utilizzatore, il tosaerba non delve venire usato per regolare cespugli, siepi ed arbusti, per tagliare piante rampioni o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inottre venire usato come motozappa e per livellare irregularità del suolo, come per es. i mucchi di terra sollevati dalte talpe.

Per motivi di sicurezza il tosaerba non delve venire usato come gruppo motore per altri apparecchi o set di utensili di qualsiasi tipo, a meno che questi non siano espresamente permessi dal costrutlore.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di ogni tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriiali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione nominale: 230 V ~ 50Hz

Potenza assorbita: 1500 W

Numero di giri del motore: 3650 min

Larghezza di taglio: 36 cm

Regolazione dell'altezza di taglio: ....25-75 mm; 6 livelli

Volume cestello di raccolta: 40 litri

Livello di pressione acustica L: 74,4 dB (A)

Incertezza KpA: 1,6 dB (A)

Livello misurato di potenza

acustica L: 94,4 dB (A)

Incertezza Kw. 1,6 dB (A)

Livello di potenza acustica

garantoL 96 dB (A)

Vibrazioni sul manico a_hw .. 3,839 m/s2

Incertezza K: 1,5 m/s

Grado di protezione: ./

Peso: 13,5kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN ISO 3744:1995, EN ISO 11201:1995 e EN ISO 20643:2005.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare I'apparecchio.
Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.
- Limitate il tempo di impiego

Attenzione!

Rischi residui

Anche se questo elettROUTensile viene utilizzato seconde le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di questo elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano

IT

indossate cuffi e antirumore adequate.

Aventimento!

Questo apparecchio sviluppa un Campo elettromagnetico durante l'esercizio. In determinate circostanzhe questo Campo vuo danneggiare dispositivi medici impiantiati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persona con dispositivi medici impiantiati di consultare il proprio medico e il produttore del dispositivo prima di utilizzato l'apparecchio.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Il tagliaerba viene fornito smontato. Prima di usare il tagliaerba si devono montare il cestello di raccolta e il manico. Per splifi care l'assemblaggio seguite passo passo le istruzioni per l'uso e basatevi sulle f guire.

Montaggio del manico (Fig. da 3 a 7)

Per prima casa prendete la molla (Fig. 2/Pos. 22) e l'alloggiamento del manico (Fig. 2/Pos. 21) e inserteti sull'asse apposto (Fig. 3) Prendete un supporto del manico (Fig. 2 Pos.2) e fi ssatele come mostrato in Fig.4. Il manico superiore (Fig. 1/Pos.1) delve essere spinto sul supporto del manico (Fig.2/Pos.2) e fi ssato come indicate nella Fig.6.Fissate quindi il cavo del motore al manico di spinta (Fig.7/Pos.A) mediate i portacavo (Fig. 2/Pos.13).Ora potete regolare l'altezza del manico a 3 livelli da 93,5 a 115,5 cm (Fig.5/Pos.A).

Attenzione!

Regolazione del manico consentita solo entro il range indicato.

• Serrate il manico superiore nella posizione desideratatramite la funzione di serraggio rapido (Fig. 5/Pos.B).

Attenzione!

Su entrambi i lati delve essere regolata sempre la stessa altezza del manico.

• Con le clip di fissaggio per cavi fissate il cavolo lungo il manico (Fig. 7/Pos. A).

Montaggio del cestello di raccolta (vedi Fig. da 8a a 8c)

Unite prima la parte sinistra dell'involucro (Fig. 2/Pos.15) con la parte destra (Fig. 2/Pos.14) come indicato nella Fig. 8a. Poi montate la parte superiore dell'involucro (Fig. 2/Pos.16) sulle due meta gli montate (Fig. 8b). Per agganciare il cestello di raccolta si deve spegnere il motore e la lama non delve ruotare. Sollevate con una mano il portello di scarico (Fig. 8c/Pos.4). Con l'altra mano tenete il cestello di raccolta sull'impugnatura e agganciatelo dall'alto (Fig. 8c).

Indicazione di livello del dispositivo di raccolta

Il dispositorio di raccolta è dotato di un'indicazione del livello di riempimento (Fig. 2/Pos. 17), che viene aperta dal fl usso d'aria che il tagliaerba genera quando è in esercizio. Se durante il taglio il portello si chiude, il dispositorio di raccolta è pieno e dovrebbe essere svuotato. I fori sotto il portello devono essere sempre puliti e liberi perché l'indicazione del livello di riempimento funzioni correttamente.

Uso dell'accessorio per pacciamatura (Fig. 9):

Con la pacciamatura l'erba tagliata viene sminuzzata all'interno del tagliaerba e poi distribuita di nuovo sull'erba. L'erba non viene quindi raccolta per essere poi smaltita in altri luogo.

Attenzione: la pacciamatura è possibile solo con erba relativamente corta.

Attenzione!

L'insertimento dell'accessorio per pacciamatura deve avvenire solamente ad apparecchio spento e con spina della corrente staccata.

Per usare la funzione di pacciamatura, sganciate il cestello di raccolta e spingete l'accessorio per pacciamatura (Fig. 9/Pos. 18) nella'apertura di scarico e chiudete il portello di scarico.

Regolazione dell'altezza di taglio Attenzione!

La regolazione dell'altezza di taglio deve venire eseguita solamente ad apparentecchio spento e con il cavo di alimentazione staccato.

IT

Prima di iniziare a tagliare, verifi cate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite le lame consumate e/o danneggiare per evitare sbilanciamenti. Durante esta verifi ca spegnete il motore e staccate la spina alla presa di corrente.

La regolazione dell'altezza di taglio delve essere eseguita come segue (vedi Fig. 10):

1. Premete la leva (A) verso l'esterno.
   2 Posizione la leva (B) sull'altezza di taglio desiderata.
2. Mollate la leva (A) e controllate che sia ben fi ssata nel bloccaggio.

Lettura dell'altezza di taglio

L'altezza di taglio più essere regolata in 6 stadi 25 a 75 mm e letta sulla Scala (Fig. 10/C).

Collegamento di corrente

Il tagliaerba può venire collegato a agli presa di corrente di 230 Volt di corrente alternata. É consentità perché solo una presa Schuko, dotata di un interrottore di sicurezza per cavi da 16 A. Inoltre deve essere installato a monte un interrottore di sicurezza per correnti di guasto (RCD) di max. 30 mA.

Cavo di alimentazione dell'apparecchio

Usate solo cavi di alimentazione dell'apparecchio che non siano danneggiati. Il cavo di alimentazione dell'apparecchio non deve superare una lunghezza stabilita (max. 50m ), altrimenti viene ridotta la potenza del motore elettrico. Il cavo di alimentazione dell'apparecchio deve avera una sezione di 3× 1,5mm . Sui cavi di alimentazione dei tagliaerba si verifi cano molto spesso anni all'isolamento.

Eventuali cause per questo fenomeno sono:

• Tagli a causa di un passaggio dell'apparecchio sul cavo.
• Schiacciamenti, se il cavo di alimentazione è stato fatto passare sotto a porte e finestre.
  Fessure dovute all'invecchiamento dell'isolamento.
• Pieghe a causa di fissaggio o posizionamento improprio del cavo di alimentazione.

I cavi di alimentazione dell'apparecchio devono essere almeno del tipo H05RN-F e a 3 fi li. La denominazione del tipo deve essere riportata sul cavo di alimentazione. Comprate sostanto cavi di alimentazione contrassegnati! Le spine e le prese di accoppiamento dei cavi di alimentazione

devono essere di gomma e protette dagli spruzzi d'acqua. I cavi di alimentazione non devono essere di lunghezza qualsiasi. I cavi di alimentazione più lunghi richiedonosezioni maggiori dei conduittori. Si deve controllare regolarmente che i cavi di alimentazione e di collegamento non presentino danni. Fate attenzione che durante il controllo i cavi non conducano corrente. Svolgete completamente il cavo di alimentazione. Controllate ancche che le entrate del cavo di alimentazione dell'apparecchio, su spine e prese di accoppiamento, non presentino pieghe.

6. Uso

Collegate la spina di rete (Fig. 1/Pos. 9) ad un cavo di prolunga. Il cavo di prolunga deve essere assicurato tramite il dispositivo di eliminazione della trazione come indicato nella Fig. 11.

Attenzione!

Per evitare che venga inserto inavvertamente, il tagliaerba è fornito di un blocco dell'avviamento (Fig. 11 / Pos. 11) che deve venire premuto prima di poter attivare gli interrupttori (Fig. 11 / Pos. 12). Se si mollano gli interrupttori, il tagliaerba si spegni. Eseguite quest'operazione più volte per assicurarvi che l'apparecchio funzioni correttamente. Prima di esguire riparazioni o lavori di manutenzione sull'apparecchio dovete assicurarvi che la lama sia ferma e che l'apparecchio sa scollegato alla rete elettrica.

Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositorio di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni.

Fissate sempre con attenzione il portello di scarico ovvero il cestello di raccolta o l'accessorio per pacciamatura. Spegnete il motore prima di toglierli.

Mantenetete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione scarpate e pendii. Acceratevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi.

Tagliate l'erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il

IT

tosaerba su pendii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inci- ampare!

Avvertenze per tagliare l'erba in modo corretto

Nel tagliare l'erba si consiglia di ripassare i margini della fascia più eseguita, quando con una sovrapposizione.

Lavorate solamente con lame affi late ed in perfet-to stato in modo che gli steli d'erba non si sfi laccino ed il prato non ingiallisca.

Per ottenere un buon taglio si delve muovere il tosaerba in strisce possibilmente dritte. Le corsie你也 formate si devono quando sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di erba non tagliata.

La frequenza con la quale si deve tagliare il manto erboso dipende fondamentalemente alla velocità di crescita dell'erba. Nel periodo di maggiore crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L'altezza di taglio deve essere compresa tra 4 - 6cm e la crescita fi no al taglio successivo dovrebbe essere di 4 - 5cm. Se il manto erboso è diventato un po' più lungo, non dovete fare l'errore di ritagliarlo subito all'altezza normale. Cio danneggia il prato. Non tagliate, quando, mai più della metà dell'altezza degli steli d'erba.

Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e inflo首先是 negatively sulla qualità del taglio e sullo scarico dell'erba.

Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al perdio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo versusl'alto.

Scegliete l'altezza di taglio a seconda della lunghezza effettiva del dato erboso. Eseguite diverse passate in modo che agli volta vengano tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualiasi controlio della lama. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore.

Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affiliata. In caso contrario affiliata o sostituitela. Se la lama in movimento va a battere con un oggetto, fertmate il tosaerba e attendete fi no a quando la lama sia completenessferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati, devono essere sostituiti.

Posate il cavo di alimentazione usato avvolto a spire per terra davanti alla presa utilizzata. Lavorate allontanandovi dalla presa o dal cavo e fate attenzione che il cavo di alimentazione si trovi sempre sull'erba più tosata affché l'apparecchio non passi sopra al cavo stesso.

Non appena rimangono resti di erba sul prato,.
dontre si sta lavorando, si deve svuotare il cestello di raccolta.

Attenzione! Prima di togliere il cestello di raccolta spegnete il motore e attendete che la lama si sua fermata.

Per togliere il cestello di raccolta sollevate con una mano il portello di scarico e con l'altra mano estraete il cestello alla maniglia. Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il cestello di raccolta, chiudendoanche l'apertura posteriore di scarico. Se nell'apertura rimangono resti derba,si consiglia di arretrare da ca. 1m il tosaerba per riavviare il motore più facilitmente.

Non togliete resti di erba tagliata alla carcassa e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene,\ dopo l'uso il cestello di raccolta, ma soprattutto la\ grata devono venire puliti dall'interno.

Agganciate il cestello di raccolta solo a motore disinserito e con l'utensile fermo.

Solvate con una mano il portello di scarico e con l'altra agganciate dall'alto il cestello di raccolta, tenendolo per l'impugnatura.

IT

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione Bassa.

Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a Bassa pressione. Il tagliaerba non deve venire pulito sulla acqua corrente, in particolare non con getto ad alta pressione.
- Consigliamo di pulire l'apparecchio subito\ ismo\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0 -
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'accua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumento il rischio di una scossa elettrica.
Se possibl e pulite il tagliaerba con spazzole o stracci.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.

Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

La lama, il portalama ed i bulloni consumati o danneggiati devono venire sostituti solo in set da uno specialista autorizzato per mantenere il bilanciamento.
Il tosaerba non deve venire pulito sotto l'acqua corrente, in particolare non con getto ad alta pressione. Fate in modo che gli elementi di fissaggio (viti, dadi ecc.) siano sempre avvitati saldamente in modo da poter lavorare con il tosaerba in maniera sicura.
- Controllate frequentlymente che il dispositivo di ragcolla dell'erba non presenti segni di usura.
Sostituile le parti usurate o danneggiate.
- Conservate il tosaerba in un luogo asciutto.
Per una lunga durata, tutte le parti a vite, le ruote e gliassi devono venire puliti ed infine oliati.
La cura regolare del tosaerba non sostanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisceanche a tagliare il prato in modo più semplice ed accurato. Se possibile pulite il tosaerba con spazzole o stracci. Non usate solventi o acqua per togliere lo sporco.
La lama è la parte più esposta all'usura. Controllate regolarmente le condizioni e il fissaggio della lama. Se la lama è consumata delve essere subito sostituita o affiliata. Se si dovessero notare delle vibrazioni eccessive del tosaerba, significa che la lama non è bilanziata correttamente o che è stata deformata da colpi. In questo caso deve venire riparata o sostituita.
All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

8.4 Sostituzione della lama

Per motivi di sicurezza consiglio di affi dare la sospituzione della lama ad uno specialista autorizzato. Attenzione! Indossate quanti da lavoro! Usate solamente lame originali, altrimenti non sono garantiti il funzionamento e la sicurezza.

Per sostituire la lama procedete nel modo seguente

1. Allentate la vite di fi ssaggio (vedi Fig. 12a).
2. Togliete la lama e sostituitela con una nuova.
3. Nel montare la nuova lama fate attenzione al senso di montaggio. Le alette della lama devono sporgere nel vano motore (vedi Fig. 12a). I perni di alloggiamento devono coincidere con le cavity nella lama (vedi Fig. 12b).

IT

1. Poi avvitate di nuovo la vite di fi ssaggio con la chiave universale. La coppia di serraggio deve essere di ca. 25 Nm.

Alla fi ne della stagione eseguite un controllo generale del tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di anni stagione controllate assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Lama di ricambio n. art.: 34.055.90

10. Magazzinaggio e transporte

Magazzinaggio

Conservate l'apparecchio e i suiocci accessori in un luogo buio, asciutto, al riparo dal gelo e non accessible ai bambini. La temperatura ottimale per la conservazione è compresa tra 5 e 130 °C. Conservate l'apparecchio nell'imballaggio originale.

Trasporto

• Prima di trasportare l'apparecchio disinseri-telo e staccatelo dall'alimentazione di corrente.
  Se presenti, applicate i dispositivi di sicurezza per il trasporto.
  Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
  Assicurate l'apparecchio in modo che non scivoli e non si ribalti.

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

11. Tabella per l'eliminazione delle anomalie

Anomalia	Possibili	cause Eliminazione
Il motore non si avvia	a) Condensatore difettoso	a) Fate controllare da un'offi cina del servizio assistenza clienti
	b) Non c'è corrente sulla presa	b) Controllare il cavo ed il fusibile
	c) Cavo difettoso	c) Controllate il cavo
	d) Gruppo interrottore e connettorie difettoso	d) Fate controllare da un'offi cina del servizio assistenza clienti
	e) Attacchi al motore o condensatore allentati	e) Fate controllare da un'offi cina del servizio assistenza clienti
	f) L'apparecchio si trova nell'erba alta	f) Avviare nell'erba bassa o su superfi -ci più tosate; eventualmente modifi -care l'altezza di taglio
	g) Scocca del tosauerba incrostata	g) Pulire la scocca affinché la lama giri liberamente
La potenza del mo-tore diminuisce	a) Erba troppo alta o umida	a) Correggere l'altezza di taglio
	b) Scocca del tosauerba incrostata	b) Pulire la scocca
	c) Lama molto consumata	c) Sostituire la lama
Taglioeseguito male	a)Lamaconsumata	a) Sostituire o affilare la lama
	b) Altezza di taglio errata	b) Correggere l'altezza di taglio

Attenzione! Come protezione il motore dispone di un interrottore termico che lo disinserisce in caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raffreddamento!

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di ricericlaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invence della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio più agli venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

IT

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Cinghia trapezoidale, spazzole di carbone
Materiale di consumo/parti di consumo * Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

IT

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicate in questa schedà di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi alla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 60 anni e inizi a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è escluda la rivendicazione di diritti di garanzia sulla scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul lavoro.

• Per rivendicare il diritto di garanzia vi preghiamo di denominciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

ES

Índice de Contents

Jmenovite napeti: 230V~50Hz

Prikon: 1500W

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
