HBME 46 R HW E - Grasmaaier Hurricane - Gratis gebruiksaanwijzing en handleiding

Producttype	Benzine grasmaaier met elektrische start en accu
Merk	Hurricane
Model	HBME 46 R HW E
Snijbreedte	460 mm
Snijhoogte	30 tot 80 mm (centrale verstelling)
Motortype	1 cilinder, 139 cm³ / 1,9 kW
Brandstof	Benzine
Tankinhoud	Ongeveer 1,3 L
Motorolie	Ongeveer 0,4 L (10W30)
Bougie	F7RTC
Accu	12 V / 7 Ah, onderhoudsvrij
Acculader	100-240 V AC ~ 50/60 Hz, uitgang 14,5 V DC / 0,8 A
Gewicht	34,6 kg
Geluidsvermogensniveau (LWA)	96 dB(A)
Hand-armtrilling (ah)	6,49 m/s² (onzekerheid K = 1,5 m/s²)
Aandrijvingstype	Achterwielaandrijving (tractie)
Start	Elektrisch (sleutel) en trekstart (trekkoord)
Opvangzak	Ja, met niveaumelder
Veiligheidsvoorziening	Motorrem (stophendel), herstartbeveiliging
Onderhoud	Olie verversen, luchtfilter reinigen, mes slijpen/vervangen, bougie controleren
Garantie	60 maanden (voorwaarden volgens handleiding)

Veelgestelde vragen - HBME 46 R HW E Hurricane

Hoe start ik de grasmaaier Hurricane HBME 46 R HW E?

Zorg ervoor dat de accu is aangesloten en opgeladen. Druk 3 keer op de brandstofpomp (primer). Ga achter de grasmaaier staan, bedien de start/stophendel (motorrem) met één hand en draai de contactsleutel (elektrische start) of trek krachtig aan het startkoord (handmatige start). Laat de hendel los om de motor te stoppen.

Hoe stel ik de snijhoogte in?

De afstelling gebeurt met de centrale afstelhendel (pos. 8). Stop de motor en koppel de bougiekabel los. Bedien de hendel en plaats deze in de gewenste stand (van 30 tot 80 mm). Laat hem vastklikken.

Welke motorolie gebruiken en hoe controleer ik het niveau?

Gebruik olie 10W30 (hoeveelheid ongeveer 0,4 L). Om het niveau te controleren, plaats de maaier op een vlakke ondergrond, draai de oliepeilstok (pos. 7) los, veeg hem af, steek hem erin zonder te schroeven, en trek hem er weer uit. Het niveau moet tussen de min- en max-markeringen liggen.

Hoe laad ik de accu op?

Koppel de accu los van de maaier door de stekkers te scheiden. Sluit de stekker van de accu aan op de lader en steek de lader in een stopcontact (100-240V). Het rode lampje geeft het laden aan, groen geeft volledig opgeladen aan (ongeveer 8-9 uur). Koppel daarna los en sluit de accu weer aan op de maaier.

Wanneer en hoe vervang ik het mes?

Vervang het mes als het bot, beschadigd of uit balans is. Gebruik een origineel mes. Stop de motor en koppel de bougiekabel los. Kantel de maaier op zijn kant, draai de bevestigingsbout los en vervang het mes. Draai de bout aan met het juiste aanhaalmoment.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag stevige schoenen en een lange broek. Maai nooit op blote voeten. Houd kinderen en huisdieren uit de buurt. Tank nooit terwijl de motor draait. Voor onderhoud, stop de motor en koppel de bougiekabel los. Maai niet op hellingen >15°.

Hoe reinig ik de grasmaaier?

Na elk gebruik, reinig de onderkant van het maaidek en het mes. Kantel de maaier naar achteren (max 90°). Verwijder grasresten met een borstel. Gebruik nooit water of een hogedrukreiniger. Gebruik een droge doek of perslucht voor het luchtfilter.

Wat moet ik doen als de motor niet start?

Controleer of de motorremhendel is ingedrukt. Zorg ervoor dat er benzine in de tank zit en dat de bougie schoon en aangesloten is. Als de accu leeg is, gebruik dan de handmatige starter of laad de accu op. Raadpleeg het foutopsporingsschema in de handleiding.

Hoe berg ik de grasmaaier op voor de winter?

Tap de benzinetank leeg met een zuigpomp. Laat de motor draaien tot hij stilvalt. Tap de motorolie af en ververs deze. Verwijder de bougie, giet 20 ml olie in de cilinder en trek aan het startkoord. Schroef de bougie terug. Maak het apparaat schoon en sla het op een droge, geventileerde plaats op. Koppel de accu los bij opslag >3 maanden.

Waar vind ik reserveonderdelen?

Bestel reserveonderdelen bij uw dealer of op de website www.isc-gmbh.info met vermelding van het apparaattype (HBME 46 R HW E), het identificatienummer en het onderdeelnummer. Gebruik alleen originele of door de fabrikant goedgekeurde onderdelen.

GEBRUIKSAANWIJZING HBME 46 R HW E Hurricane

NL Originele handleiding Benzinemaaier

NO Original-driftsveiledning Bensindrevet plenklipper

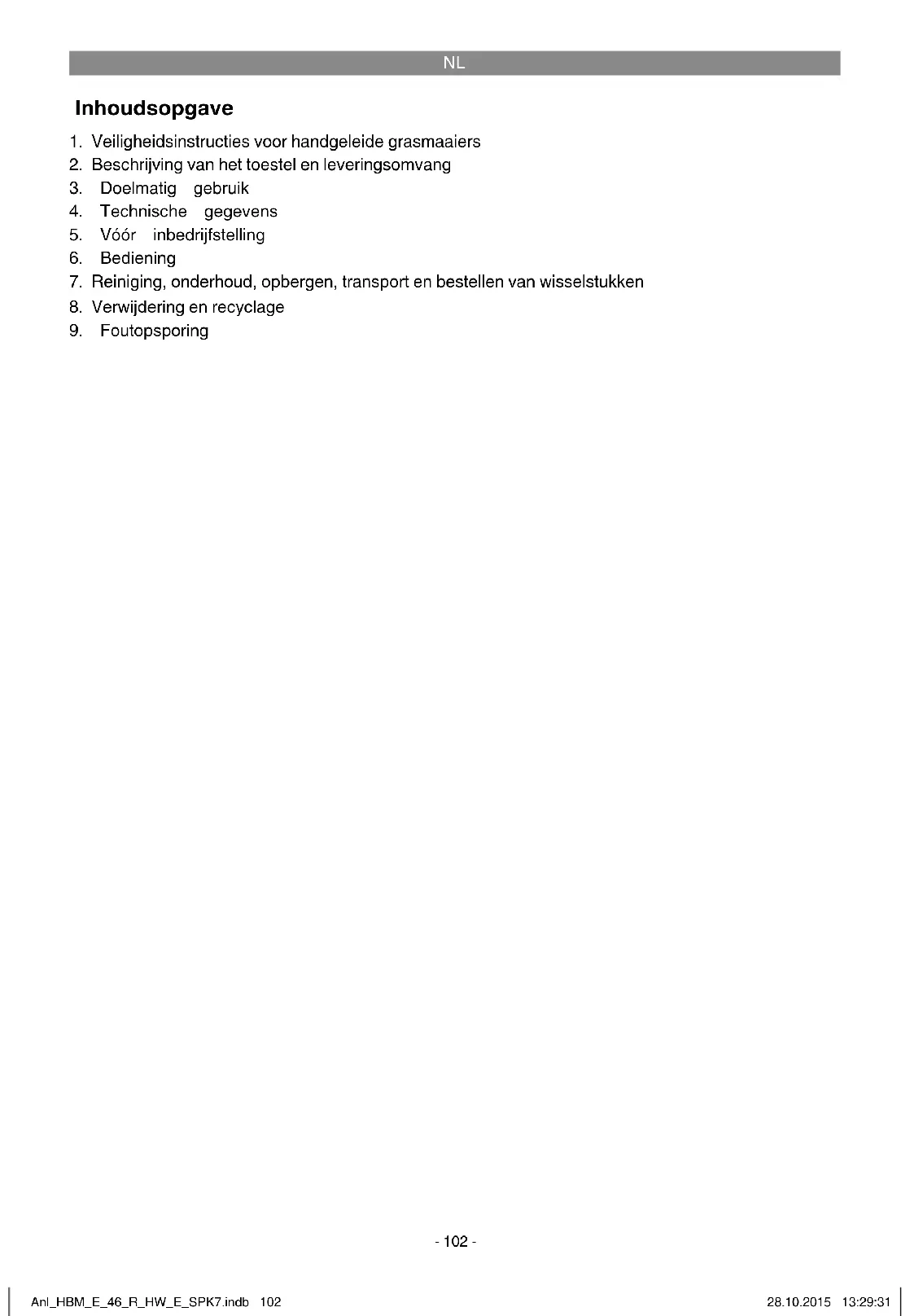

1. Veiligheidsinstrumentes voor handgeleide grasmaaiers
2. Beschrijving van het toestel en leveringsomvang
3. Doelmatig gebruik
4. Technische gegevens
5. Vórár inbedrijfstelling
6. Bediening
7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Foutopsoring

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze originele handleiding/veiligheidsinstrumentes zorgvuldig door. Bewaar deze goed zodat u de informatatie op elk moment=kunt terugvinden. Mocht u dit toestel aan andere personen dooregen, gelieve dan deze originele handleiding/veiligheidsinstrumentes mee te given. Wij zich博物iekijk voor ongevalden of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstrumentes.

1. Veiligheidsinstructies voor handgeleide grasmaaiers

Aanwijzingen

1. Lees de handleiding aandachtig. Maak u vertrouwd met de instellenen en het juiste gebruik van de machine, motor en hulpapparaten (indien voorhanden).
2. Laat nooit toe dat kinderen of andere Personen die de handleiding Niet kennen, de grasmaier gebruiken. Plaatselijke voorschriften kann den minimummleeftijd van de gebruiker vastleggen.
3. Maai nooit als er andere Personen, met name kinderen of dieren, in de buurt zich. Instrueer kinderen en andere Personen om tijdens het bedrijf uit de buurt van de maaier te blijven. Denk eraan dat de bestuorder van de machine of de gebruiker verantwoordelijk is voor ongevalten met andere Personen of hun eigendom.
4. Mocht u dit apparaat aan andere personen doorgeven, gelieve dan de handleiding en veiligheidsinstrumenties mee te overhandigen.

Voorbereidende maatregelen

1. Draag bij het maaien algid vast schoeisel en een lange broek. Maai niet op blote voeten of in open sandalen.
2. Controller het terrein waar u de machine wilt inzetten, en verwijder alle voorwerpen,zoals stenen, spelEGoed, stokken en draden, die gegrepen en weggeslingerd kannen worden.

3. Waarschuwing: Benzine is uiterst ontvlambaar: - Bewaar benzine alleen in de daartoe voor- ziene vaten. -Tank alleen in de openlucht en rook Niet terwijl u benzine in de tank giet.

4. Gebruik een vultrechter en een maatbeker.
   Veeg overgelopen benzine weg.

5. Benzine moet in de tank worden gegoten voordat u de motor start. Terwijl de motor loopt of als de maaier warm is, mag de tank-dop Niet opengedraaid noch benzine worden bijgevuld worden.
6. Indien er benzine is uitgelopen, mag er geen poging worden ondernomen om de motor te starten. Inplaats waarvan moet de machine van het door benzine verruilde oppervlak worden verwijderd. Elke ontstekingspoging moet worden vermeden, tot de benzinedampen verwlogen zijn.
7. Om veiligheidsredenen moeten benzinetank en tankdoppen bij beschadiging worden verrangen.
8. Houd kinderen uit de buurt van benzine.
   Vervang defecte geluideddempers.
9. Vór gebruik要去zich er altijd door een visuèle controle van vergewissen, dat de maagereedschappen, bevestigingsbauten en de hele maaieenheid nicht versleten of beschadigd zich. Bij deze controle de motor afzetten en de bougiestekker eraf trekken. Ter voorkoming van een onbalans mogen versleten of beschadigde maagereedschappen en bevestigingsbauten enkel per set worden verrangen. Bij reparatives mogen alleen originèle onderden of door de fabrikant goedgekeur de onderden worden gebruikt.
10. Bij gereedschappen met meerdere messen moet u er rekening mee houden, dat door het draaien van een mes andere messen konnen beginnen te draaien.
11. Vergewis u ervan dat alle verilgheidsinrichtingen voorhanden zijn en ook goed functioneren. Verwijder nooit constructiedelen die de verilgheid dienen.

Hantering

1. Laat de verbrandingsmotor Niet in gesloten ruimtes lopen, waarin zich gevaarlijk koolmonoxide kan verzamelen. Start de motor alleen in de openlucht.
2. Maai alleen bij daglicht of bij goede kunstmatige verlichting. Indien möglichk moet de inzet van het apparaat bij nat gras worden vermeden.
3. Zorg algid voor een veilige stand op hellingen. Draag schoenen met slipvrije, stroeve zolen. Op hellingen of steil hellend terrein voorzichtig maaien.
4. Leid de machine alleen in staptempo.
5. Bij machines op wielen geldt: Maai dwars op

NL

de helling nooit omhoog of omlaag.
6. Wees bijzonder voorzichtig bij het veranderen van rijrichting op een helling of berm.
7. Maai Niet op overmatig steile hellingen. Op hellingen schuiner dan 15 graden mag om veiligheidsredenen Niet met de grasmaaier worden gemaaid.
8. Wees bijzonder voorziglicht bij het Achteruit bewegen en trekken van de grasmaier. Struikelgevaar! Wees bijzonder voorziglicht als u de maier omkeert of hem maar u toe trekt.
9. Stop het mes als de grasmaier moet worden gekanteld, bij een transport over andere oppervlakken dan gras of als de grasmaier weg van het te maaien oppervlak of ernaartoe moet worden bewogen.
10. Gebruik de grasmaaier nooit met beschadigde veiligheidsinrichtingen of beschemroosters, of zonder aangebouwdeveiligheidsinrichtingen, bijv. stoodplaat en/of grasopvanginrichtingen.
11. Verander de regelinstelleningen van de motor Niet en jaag hem Niet over zichn toeren.
12. Zet de motorrem los, voordat u de motor start.
13. Start de motor voorzichtig overeenkomstig de instructies van de fabrikant. Blijf met uw voeten altiijd op voldoende afstand van het mes.
14. Tijdens het starten van de motor mag de grasmaaier Niet worden gekanteld, tenzij hij hierbij moet worden opgetild. Kantel hem in dit geval slechts zo ver als absolutoodzakelijk is, en til alleen de van de gebruiker afgewende zije omhoog.
15. Start de motor nicht als u voor het uitwerpkanaal staat.
16. Kom nooit met handen of voeten gegen of onder draaiende delen. Blij altijd op afstand van de uitwerpopening.
17. Til de grasmaier nooit op en draag hem nooit terwijl de motor loopt.
18. Zet de motor af, trek de bougiestekker eraf en vergewis u ervan dat alle beweeglijke delen volledig tot stilstand zichen gekommen: - voordat u een geblokkeerd onderdeel losmaakt of verstoppingen in het uitwerpkanaal elimineert.
- voordat u de grasmaier controleert, schoonmaakt of werkzaamheden eraan uitvoert.
- als er een vreemd voorwerp werden geraakt.
Controleer de grasmaaier op beschadigingen en voer de vereiste reparationsuit,voordat u hem opniewust start en ermee werkrt.Indien de grasmaaier ongewoon sterk begint te krillen, is een onmiddelijkke controle vereist.

1. Zet de motor af en vergewis u ervan dat alle beweeglijke delen volledig tot stilstand zich gekommen: - als u zich van de grasmaaier verwijdert - voordat u bijtankt.
2. Bij het afzetten van de motor moet u de gashendel in de positie "Stop" brengen. De benzinekraan moet worden dichtgedraaid (indien voorhanden).
3. Door de machine in te zetten met overmatige snelheid kan het orgevallensico toenemen.
4. Wees voorzichtig bij instelwerkzaamheden aan de machine, en zorg ervoor dat uw vingers Niet beklemd rakenussen het bewegende maagereedschap en starre onderdelen van het apparaat.
5. Waarschuwing voor hete delen. Een hetemotor, uitaat of aandrijving hunnen brandwonden veroorzaken. Niet aanraken.
6. De door de geleidestelen gecreeerde veiligheidsafstand:tussen meshuis en gebruiker moet steeds worden aangehonden.
7. Controller de maaier, het mes en de andere delen als u in een vreemd voorwerp bent gereden of als het apparaat sterker tritt dan normalaal.
8. Het is verboden om te werkken bij onweer resp. kans op bliksem.
9. Gebruik de grasmaier nicht als u moe of ziek bent of als onder de invloed bent van drugs, alcohol of geneesmiddelen.
10. Wees bijzonder voorzichtig bij het maaien aan de oevers van beken, vrijvers en dergelijkke.
11. Let op vaste voorwerpen. De grasmaier zou kuren worden beschadigd of verwondingen kuren veroorzaken.
12. Let op het wegverkeer op eenweg of in de buurt van wegen. Houd de grasuitwerpklep weg van de straat.
13. Vermijdplaatsen waar de wielen geen gripmeer hebben of het maaien onveilig is.Vergewis u er voor een beweging achefteruit van, dater zich geen kinderen achefter u bevinden.
14. Stel in dicht, hoog gras het hoogste maainiveau in en maai langzamer.

Onderhoud en opslag

1. Zorg ervoor dat alle moeren, bouteen en schroeven goed aangedraaid zich, en dat het apparaat zich in een toestand bevindt waarmee er veilig kan worden gewerkt. Losgekomen schroeven要去en worden aangedraaid.
2. Bewaar de grasmaier met benzine in de tank nooit binnen een gebouw waar benzinedam

NL

pen in aanraking hunnen komen met open vuur of vonden. Gaswolken hunnen leiden tot explosions.
3. Laat de motor afkoelen, voordat u de grasmaier opbergt in een gesloten ruimte.
4. Ter voorkoming van brandgevaar要去 motor, de uitlaat en de omgeving rond de brandstoftank vrij worden gehonden van gras, bladeren of ontnsappend Vet (olie).
5. Controller regelmatig of de grasopvanginrichting tekenen van slijtage vertoont en nog maar behoren werkt.
6. Om veiligheidsredenen要去en versleten of beschadigde onderdelen worden verrangen.
7. Trek de bougiestekkeruit om ongeoorloof gebruik te voorkomen.
8. Verwijder vóor het opbergen gras, loof, smeermiddel en olie. Leg geen andere voorwerpen op de maaier.
9. Als de maier langere tijd Niet worden gebruikt, dan moet u de benzinetank in de openlucht leegmakers met een afzuigpomp (verkrijgbaar bij bouwmarkten).
10. Instruer kinderen om de maaier Niet te gebruiken. Het is geen spelgoed.

1.1 Veiligheidsinstrcties laadtoestel

Bij het laden van de batterij zeker een veiligheidsbril en handschoenen dragen! Door het bijtend zour bestaat verhoogd gevaar een verwonding op te lopen!
Bij het laden van de batterij geen kledij van synthetische stoffen dragen om vonkvorming door elektrostatice ontlading te voorkomen.
WAARSCHUWING!Explosieve gassen, vlammen en vonden vermijden.
- De lader bevat componenten, zoals b.v. schakelaars en zekering die möglichklichtboog en vonden verweken. Let zeker op een goede verluchting in de garage of ruimte!
- Het laadtoestel is alleen geschikt voor onderhoudsvrije 12V batterijen.
- Geen "niet herlaadbare batterijen" of defeche batterijen laden.
- Neem de instructies van de fabrikant van de batterij inRCT.
Scheidt de lader van het net voordat u de laadkabels aansluit op de batterij of losneem.
- LET OP! Vlammen en vonden vermijden.
Tijdens het laden komt ontplofbaar knalgas vrij.
- Het toestel enkel in droge ruimtes gebruiken.
Voorzichtig! Batterijzuur is bijtend.
- Spetters op huid en kledij onmiddelijk met zeepsop afwassen. Zuurspetters in het oog

onmiddelijk met veel water spoelen (15 min.) en de dokter consulteren.
Laad geen batterijen die nicht oplaadhaar zijn.
- Neem de instructies en geveens vermeld door de fabrikant van de batterij aangaande het laden van de batterij inRCT.
Laad nicht meerderebatterijen tegelijk.
- De netaansluitkabel en de laadkabels dienen in perfecte staat te verkeren.
- Hou kinderen weg van de batterij en de lader.
- LET OPI Bij penetrante gaslucht bestaat acuut ontploffingsveaar. Het toestel nietschakelen. Batterij Niet scheiden van het net. Deruihte onmiddelijk goed verluchten. Batterijdoor de klantenservice laten controleren.
- Onttrek de kabel Niet aan zijn eigelijkke bestemming.
Draag het laadtoestel Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegenitte, olie en scherpe kanten.
- Controller uw toestel op beschadigingen.
Defecte of beschadigde componenten dieren deskundig door een klantendienst-werkplaats te worden hersteld of verrangen tenzij in deze handleiding anders vermeld.
- De waarde van de netspanning in acht nemen.
- Hou de aansluitingen schoon en bescherm ze gegen corrosie.
- De lader dient telkens van het net te worden geschieiden voordat schoonmaak- en onderhoudswerkzaamheden worden verricht.
Bij het aansluten en laden van de batterij moeten zuurvaste verilgheidshandschoenen en een verilgheidsbril worden gedragen.
LET OP! Laadtijd Niet overschrijden. Aan het einde van de laadtijd de netstekker uit het stopcontact verwijderen en de lader van de batterij schieren.

1.2 Veiligheidsmaatregelen voor batterijen

1. Zorg op elk moment ervoor dat de batterijen met de juiste polariteit (+ en-) worden ingezet zoals vermeld op de batterij.
2. Batterijen nicht kortsluiten
3. Niet-herlaadbare batterijen nicht laden.
4. Batterij Niet te diep ontladen!
5. Batterijen nicht verwarmen!
6. Niet rechtstreeks op batterijen setzen of solderen!
7. Batterijen nicht ontmantelen!
8. Batterijen nicht deformeren!
9. Batterijen nicht in het vuur gooien!
10. Batterijen buiten bereik van kinderen bewa

NL

ren.

1. Kinderen mogen batterijen nicht zonder toezicht verzangen!
2. Bewaar batterijen nicht in de buurt van vuur, vuurhaarden of andere warmtebronnen. Stel de batterij net bloot aan directe zonnestra-ling. Gebruik of berg die nicht op bij warm weer in voertuigen.
3. Niet gebruikte batterijen op afstand houden van metalen voorwerpen. Dit zou kortsluiing van de batterij en bijgevolg beschadigingen, verbrandingen of zich brandevaar hunnen veroorzaken.
4. Batterijen uit het toestel verwijderen als het toestel voor een tijdje Niet worden gebruikt!
5. Batterijen die uitgelopen zich NOOIT vastnemen zonder overeenkomstige bescherming. Als de uitgelopen vloeistof in contact kommt met de huid moet u de huid op die plaats onmiddelijk onder stromend water afspoelen. Voorkom in elk geval dat ogen en mond in contact komen met de vloeistof. Moest dit toch gebeuren consulteer dan onverwijd de dokter.
6. Batterijpolen alsook de tegenpolen in het toestel reinigen voordat u de batterijen installeert.

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysike, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstrueree erwerden en begrijpen welke bevaren van het toestel konnen uitgaan. Kinderen mogen Niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen Niet zonder toezicht door kinderen worden uitgevoerd.

Verwijdering

Batterijen: Ontdoe u van afgedankte batterijen enkel via motorrijtuig-werkplaatsen, speciale deponeerplaatsen of verzamelplaatsen voor specialaafval. Informeer u bij het locale gemeentebestuur.

Waarschuwing!

De batterij moet worden gedemonteerd voor dat u de gazonmaaier Kantelt. Anders zou batterijzuur hunnen uitlopen.

Restrisico's:

Er blijven alsigtijd restrisico's bestaan ook al worden dit toestel maar behoren bediend. Volgende bevaren können zich voordoen in verband met de bouwwijze en uitvoering van dit toestel:

1. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
2. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

Gevaar!

Lees alle veiligheidsinstructures en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructures en aanwijzingen können elektrische schok, brand en/of zware letsels veroorzaken. Bewaar alle veiligheidsinstructures en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het toestel (zie fi g. 21)

1) Handleiding lezen
2) Waarschuwing! Gevaar door wegstringende stukken. Veiligheidsafstand in ache nemen
3) Gevaar! voor scherpe messen - Voor alle onderhouds-, herstel-, schoonmaak- en afstelwerkzaamheden de motor afzetten en bougiestekker aftrekken
4) Voor inbedrijftstellung olie en brandstof ingieten
5) Voorzichtig! Gehoorbeschermer en veiligheidsbril dragen
6)Gegarandeerd geluidsdrukniveau.
7) Voorzichtig! Hete delen. Afstand honden.
8) Alleen bijuitgeschakelde motor tanken.
9) Waarschuwing voor snijwonden. Let op! Roterende messen.
10) Starten
11) Hendel motor start/motor stop (l = motor aan; 0 = motor uit)
12) Rijhendel (koppelingshendel)
13) Alleen voor gebruik in droge ruimtes
14) Beschermklasse II

NL

2. Beschrijving van het toestel en leveringsomvang

2.1 Beschrijving van het toestel (fi g. 1-20)

1a. Motorstart-/motorstophendel (motorrem)
1b. Rijhendel (koppelingshendel)
2. Brandstofpomp (primer)
3. Bovenste en onderste schuifbeugel
4a. Opvangzak
4b. Vulstandindicatie
5a. Uitwerpklep
5b. V-riemafdekking
6. Tankvuldop
7. Olievulplug
8. Instelhefboom voor maaihoogte
9a.Startkabel
9b. Haak voor startkabel
10. 2x kabelclip
11. 4x stervormige moer
12a. 2x schroef kort
12b. 2x schroef lang
13. Bouqiesleutel
14. Lader
15. Laadstekker
16. Stekker boardnet
17. Stekker batterij
18. Batterij-afdekking
19. Zekering (5 ampere)
20. Bougiestekker
21. 2 x contactsleutel
22. Contactslot
23. Batterij 12V 7 Ah

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsomvang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot dechtstbijzijnde desbetreff Ende bouwmarkt.. Gelieve waarvoor de garantietabel de garantie-bepalingen aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.

• Controller het toestel en de accessoires op transportschade.

• Bewaar de verpakking indien möglichk tot aan het einde van de garantieperiode.

Let op

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Benzinemaier
Bovenste en onderste schuifbeugel
Opvangzak
- 2x kabelclip
4x stervormige moer
2x schroef kort
2x schroef lang
Bougiesleutel
Lader
2x contactsleutel
Batterij
1x haak voor startkabel
- Onderhoudsbloekje benzinemaaier
Veiligheidsinstructies batterij
Originele handleiding

3.Doelmatig gebruik

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoort het bedoeld is. Elk verder gaand gebruik is Niet doelmatig. Voor的那一uit voortvloeije schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

De benzinemaier is geschikt voor particulier gebruik in deuis- en hobbytuin.

Als grasmaaiers voor de particuliere huis- en houbtuin worden diegene beschouwd die doorgaans Niet langer dan 50 uur Jaarliks overwegen worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar Niet in openbare plantsoenen, sportpleinen en ook Niet in de land- en bosbouw.

Het laadtoestel is bedoeld voor het laden van onderhoudsvrije 12V starterbatterijen.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het toestel in ambachtelijkde of industrielle bedrijven alsmede bij

NL

gelijk te stellen aktiviteiten worden gebruikt.

Het behoorlijk gebruik van de maier houdt in dat de bijgaande gebruksaanwijzing van de fabrikant in acht worden genomen. De handleiding bevat ook de bedrijs- en onderhoudsvoorwaarden.

LET OP! Wegens lichamelijk gevaar voor de gebruiker mag de grasmaier Niet voor volgende werkzaamheden worden ingezet: voor het trimmen van heesters, heggen en struikgewassen, voor het Snoeien of versnipperen van rankgewassen of gazon op dakbeplantingen of in balkonbakken, voor het reinigen (afzuiigen) van voetpen den als hakselaar voor het versnipperen van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als motorhakfrees Niet voor het gelijkmaken van bodemverheffi gen, zoals b.v. molshopen.

Om veiligeidsredenen mag de grasmaier nicht worden gezebuilt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

Capaciteit van de tank: ca. 1,3

Motorolie: ca. 0,4/10W30

Bougie:F7RTC

Maaihoogteverstelling: ... centraal (30-80 mm)

Maiaebredte: 460 mm

Gewicht: 34,6 kg

Laadtoestel

Netspanning: 100-240V AC ~ 50/60Hz

Nominateuitgangsspanning: 14,5VDC

Nominateiuitgangsstroom: 0,8A

Batterijcapaciteit: 7 Ah

Batterijspanning: 12V

Geluid en vibratie

Geluidsdrukniveau LpA 80,7 dB(A)

Onzekerheid K. 3,52 dB

Geluidsvermögen LwA 96dB(A)

Onzekerheid KwA. 3,52dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Trillingsemissiewaarde a = 6.49m / s^2

Onzekerheid K = 1,5 m/s²

Langer werken moet omwille van hard lawaai en sterke trillingen worden vermeden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werkken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.

5. Vóor inbedrijfstelling

5.1 Assemblage van de componenten

Bij de levering zich enkele onderden gedemonsteerd. De assemblage is eenvoudig uit te voeren mits de volgende instructies in ache worden genomen.

LET OPI! Voor de assemblage en voor onderhoudswerkzaamheden hebt u het volgende gereedschap nodig dat Niet bij de levering is begrepen:

• een olieopvangbak plat (voor het verversen van olie)
• een maatbeker 1 liter (bestand gegen olie/benzine)
• een benzineblik
• een trechter (passend bij de benzinevuldop van de tank)
  huishoudstofdoeken (voort het afkuisen van olie-/benzineresten; verwijderen aan het pompstation)
• een benzineafzuigpomp (plastic UITvoering, verkrijgbaar in bouwmarkten)
• een oliekan met handpomp (verkrijgbaar in bouwmarkten)
  motorolie

NL

Montage

1. Onderste en bovenste schuifbeugel (fi g. 3) monteren zoals getoond in fi g. 3a-3b. Een van de gaten voor de bevestiging kiezen al naar-gelang de gewenste greephoogte. Belangrijk! Aan weerszijden bezelfde hoogte instellen!
2. De grep van de starttrekkabel (pos. 9a) vasthaken op de haak die ervoor is voorzien Zoals getoond in fi g.3c.
3. De trekkabels met de bijgaande kabelclips (pos. 10) op de schuifbeugel vastzetten.
4. Uitwerpklep (pos. 5a) met een hand opheff en en de grasopvangzak (pos. 4a) vasthaken zoals getoond in fi g. 4a.

LET OP! Bij werkzaamheden aan de batterijen bij hun verwijdering dienen die veiligheidsvoorschriften van de fabrikant in acht te wordengenomen.

Waarschuwing! Voor het installereren van de batterij moet de person die ermee belast is metalen arbanden, polsuurwerk, ringen en ieits dergelijks afl eggen. Als deze voorwerpen in contact komen met de batterijpolen of stroomvoerende kabels kan dit leiden to brandwonden.

Waarschuwing! Controller voor elke ingebruikneming de isolatie van de kabels en de stekker. Is de isolatie defect mag het toestel Niet in bedrijf worden gesteld.

Waarschuwing! Laat herstellingen enkel door een gespecialiseerde werkplaat of door fabrikant uitvoeren.

5.2 Batterij in- en uitbouwen (fi g. 13-16)

LET OPI: Gebruik de maaier enkel met een onderhoudsvrije 12V batterij.

Open de batterij-afdekking (fi g. 13, pos. 18). Plaats de batterij (pos. 23) op de sukkel (fi g. 14). Eerst de rode kabel aansluien aan + en daarna de zwarte kabel aan - (fi g. 15). Verbind de stekker van de batterij (fi g. 16, pos. 17) met de boardnetstekker aan de maiaer (fi g. 16, pos. 16). De demontage gebeurt in omgekeerde volgorde.

LET OP! Scheid de batterij Niet van het boordnet terwijl de maaier draait, anders zou de laadelektronica können worden vernietigd.

5.3 Vervangen van de zekering (fi g. 17)

Vervang de defecte zekering (pos. 19) zoals go-toond in fi g. 17.

5.4 Laden van de batterij via het boisnet

De batterij worden geladen door de generator via het boordnet werwijl de maaier draait.

5.5 Laden van de batterij met het laadtoestel (fi g. 18-20)

Als de batterij ontladen is, dan worden deze gele- laden met der lader (meegeleverd) via het huishoudelijkste stroomnet. Isoleer de batterij door de batterijstekker (pos. 17) af te trekken van de stek- ker van het boordnet (pos. 16).

Neem bij het laden de veiligheidsvoorschriften van de fabrikant van de batterij in ache. Nadat de batterij door verbinden van de batterijstekker (pos. 17) en de laadstekker (pos. 15) aan de lader is aangesloten, kut u de lader aanslitten aan een contactdoos met 230V 50Hz . De aansluiting aan een stopcontact met een andere netspanning is Niet toeelaten.

De rode lamp aan de lader geeft aan dat de batterie worden geladen. Na 8-9 uu r is de batterij volledig geladen. Dit worden aangegeven door de groene lamp aan de lader.

Als het laadproces is afgesloten (groene lamp brandt), isoleert u de lader van het net. Verbind de batterijstekker met de stekker van het boordnet van de maaier en monteer de batterijafdekking.

LET OP! Door het laden kan gevaarlijk knalgas vrijkomen;.daarom tijdens het laden vonkvorming en open vlam vermijden.

Berekening van de laadtijd: De laadtijd worden bepaald door de laadtoestand van de batterij. Bij een lege batterij kan de approximatieve laadtijd door de volgende formule worden berekend:

Laadtijd/h=

batterijcapaciteit in Ah/amp. (laadstroom aritm.)

Voorbeeld = 4Ah / 0,4A = 10h max.

Bij een normal aanladen batterij vloeit een hoge beginstroom die ongeveer gelijk is aan de nominale stroom. Met toenemende laadtijd vermindert de laadstroom.

NL

5.6 Afstellen van de maaihoogte

LET OP! Van maaihoogte mag enkel bij afgezette motor en afgetrokken bougiestekker worden veranderd.

Voordat u begint te maaien controller of de maigereedschappen Niet bot en hun bevestigismiddelen Niet beschadigd zich. Vervang botte en/of beschadigde maigereedschappen, indien nodig, per set om onbalans te voorkomen. Bij deze controle de motor afzieten en de bougiestekker aftrekken.
- De maaihoogte worden centraal ingesteld met behulp van de maaihoogteafstelhendel (fig. 7, pos. 8). U kunt verschillende maaihoogtes instellen.
Bedien de maaihoogteafstelhendel en breng dieaar de gewenste positie. Laat de maaihoogteafstelhendel vastklikken.

6. Bediening

LET OPI!

De motor wordt zonder benzine en olie geleverd. Daarom dient u voor de inbedrijfstelling er zeker olie en benzine in te gieten.

De batterij is bij de levering Niet aangesloten. Gelieve de batterij voor ingebruikneming aan te sluiten zoals beschreven in alinea 5.2.

Werd de batterij voor eenijdje nicht gebruikt dient u die volledig te laden (alinea 5.5) voordat u de maaier in gebruik neemt.

1. Controller het oliepeil (zie 7.2.3).
2. Gebruik voor het ingieten van benzine een trechter en maatbeker. Vergewis u ervan dat de benzine zuiver is.

Waarschuwing: Gebruik alktd alleen een veiligheidsjerrycan. Rook nicht bij het ingieten van benzine. Schakel de motor uit en laat hem enkele minuten afkoelen, voordat u de tank vult met benzine.
3. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

Veiligheidscontrole motorstart-/motorstophendel

Om een ongewild starten van de grasmaier te vermijden en te garanderen dat motor en mes bij gevaar snel stoppen, is deze uitgerust met een motorstart-/motorstophendel (fi g. 5a, pos. 1a).

Deze要去 geactiveerd worden (fi g. 5b), voordat de grasmaaier wordt gestart. Bij het loslaten van de motorstart-/motorstophendel要去 deze terugkeren in zich uitgangspositie (fi g. 5a).

Voordat u de motor start, moet u deze procedureeermaalsuitvoeren om er zeker van te+zijn dathendel en trekkabels correct functioneren.

Herhaal deze test nog eens bij gestarte motor. Na loslaten van de motorstart-/motorstophendel moet de motor binnen enkele seconden stoppen. Is dit Niet het geval, wend u dan tot de klantenservice.

Gevaar: Het maaimes roteert als de motor worden gestart.

6.1 Motor starten

6.1.1 Starten met de E-starter

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.
2. Brandstofpomp (primer) (fi g. 6, pos. 2) 3x indrukken. Bij warmgelopen motor kan dit punt wegallen.
3. Ga ache ter de grasmaier staan. Activeer de motorstart-/stophendel (fi g. 5b) met de ene hand. De andere hand aan de contactslot honden.
4. Start de motor door de contactsleutel in het contactslot te draaien (fi g. 1, pos. 22). Als de motor is gestart, draai dan de contactsleutel meteen terug in zijn uitgangspositie. Indien u de contactsleutel opnieuw bedient werijl de motor draai, dan veroorzaakt dit schade aan het startsysteme.

Aanwijzing! Bij koel werk kan het vereist zich om de startupgongeermaals te herhalen.

6.1.2 Starten met de omkeersteller

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.
2. Brandstofpomp (primer) (fi g. 6, pos. 2) 3x indrukken. Bij warmgelopen motor kan dit punt wegallen.
3. Ga ache ter de grasmaier staan. Activeer de motorstart-/stophendel (fi g. 5b) met de ene hand. De andere hand aan de startupgreep

NL

houden.

1. Start de motor met de omkeersteller (fi g. 1, pos. 9a). Hiervoor de grep ca. 10 tot 15 cm uittrekken (tot u een watstand voelt), dan met een fl inke ruk maar u toe trekken. Mocht de motor Niet aanslaan, nog eens aan de grep trekken.

Aanwijzing! De trekkabel Niet latent terug-springen.

Aanwijzing! Bij koel werk kan het vereist zich om de startpogingeermaals te herhalen.

Rijaandrijying

Rijhendel/Koppelingshendel (fi g. 5a, pos. 1b): Als u deze hendel bedient (fi g. 5c), worden de koppeling voor de rijanaandrijving gesloten en de grasmaier begint met lopende motor te rijden. Laat de rijhendel opijd los om de rijndende grasmaier te stoppen. Oefen het wegrijden en stoppen voor dat u voor de eerste koer gras maait, tot u vertrouwd bent met het rijgedrag.

6.2 Instructies voor het juiste maaien

Gevaar!

Open de uitwerpklep nooit als de opvanginrichting worden leeggemaakt en de motor nog loopt. Het roterende mes kan verwondingenveroorzaken.

Maak de uitwerpklep en de grasopvangzak altijd zorgvuldig vast. Als u die wilt verwijderen, moet u eerst de motor afzetten.

Zet voor alle instel-, onderhouds- en reparatiewerkzaamheden de motor af en wacht tot het mes Niet更是 draait. Trek de bougiestekker eraf.

6.3 Vóor het maaien

Belangrijke aanwijzingen :

1. Trek de gegaste kledij aan. Draag vast schoeisel en geen sandalen of tennisschoenen.
2. Controller het mes. Een mes dat krom gebogen of anders beschadigd is dient door een originele mes te worden verrangen.
3. Het vullen van de brandstoftank dient in open lucht te gebeuren. Gebruik een vultrechter een een maatbeker. Veeg overgelopen benzine weg.

4. Lees de handleiding en volg die op alsook de instructies aangaande de motor en de hulpstukken. Bewaar de handleiding toegankelijk ook voor andere gebruikers van het toestel.

5. Uitlaatgassen zijn gevaarlijk. Start de motor enkel in open lucht.

6. Vergewus u er zich van dat alle veiligheidsinrichtingen voorhanden+zijn en maar behoren werkken.
7. Het toestel mag enkel door een persoon worden bediend die ertoe geschickt is.
8. Het maaien van nat gras kan gevaarlijk়n. Maai gras zo veel möglichk droog.
9. Draag uw kinderen of andere Personen op, op afstand van de maier te blijven.
10. Maai nooit bij slecht zicht.
11. Raap voor het maaien her en der verspreid liggende losse voorwerpen van de grond op.

6.4 Instructies voor het correct gras afrijden

LET OP! Open de uitwerpklep nooit als de grasopvanginrichting leeg worden gemaakt en de motor nog draait. Het roterende mes kan letsels veroorzaken.

Maak de uitwerpklep en de grasopvangzak steeds zorgvuldig vast. Als u die wilt verwijderen, moet u voordien verplicht de motor stopzetten.

De door de geleidestangen geveveneiligheid-safstand tussen meskooi en gebruiker dient steeds in ache te worden genomen. Tijdens het maaien en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen met stroef profi el een enen Lange broek. Maai steeds dwarx over de helling.

Op hellingen van meer dan 15% mag om veiligheidsredenen het gras Niet met de maaier worden afgereden.

Wees bijzonder voorzichtig bij hetchyteruit bewe gen en trekken van de maaier. Struikelgevaar!

6.5 Gras afrijden

Maai enkel met een scherp en intact mes zodate grashalmen Niet ultrafelen en het gazon nicht geel worden.

Om een keurig maaipatroon te vereiken leidt u de maiier in zorecht mogelijkke banen. De banen要去elkaar steeds overlappen met enkele centimeters zodate er geen stroken blijven staan.

De onderkant van het koetswerk van de maaier schoon honden en afgezet grayscale verzijderen. Afgezet materiaal bemoeilijk het starten,

NL

doet afbreuk aan de maakwaliteit en belemmert het uitwerpen van het gras.

Op hellingen moet de maiaabaan steeds dwarfs over de helling verlopen. Het weglijk den van de maaier kan door schuin omhoog verplaatsen worden voorkomen. Kies de maaihoogte naargelang de werkelijkke lenghte van het gras. Rijdt het gras in Meerderè beurten af zodayat het gras per beurt maximaal 4 cm korter worden geregen. Voordat u controles van welke aard dan ook aan het mesuitvoert dient u de motor af te zetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draieren. Probeer nooit het mes te stoppen. Controleer regelmatig of het mes correct bevestigd, in perfecte staat en goed geslepen is. Slijp of verrang het mes indien dit nicht het geval is. Indien het roterende mes een voorwerp raakt, de maaier uitschakenen en wachten tot het mes helemaal stilstaat. Controleer cervolgens de toestand van het mes en de meshounder. Als het mes beschadigd is, moet het worden verrangen.

Instructies voor het gras afrijden:

1. Let op vaste voorwerpen. De maaier zou kuren worden beschadigd of er zouden verwondingen+kuren wordenveroorzaakt.
2. Een warme motor, uitylaat of aandrijving kun- nen brandwonden veroorzaken. Niet aanra- ken!
3. Op hellingen of steil afhellende terreinen voorzichtig maaien.
4. Ontbrekend daglicht of nicht voldoende kunstmatige verlichting+zijn een reden om het gras afrijden te stoppen.
5. Controller de maiaer, het mes en de andere componenten als u in een vreemd voorwerp bent gereden of als het toestel sterker vibreert dan normalaal.
6. Verander Niet van afstelling of voer geen herstellingen uit zonder de motor voordien af te zetten. Trek er de stekker van de ontstekings-kabel af.
7. Let op het wegverkeer op eenweg of in de buurt ervan. Hou de grasuitworp weg van de weg.
8. Vermijdplaatsen waar de wielen geen gripmeer hebben of het maaien onveilig is.Voordat uchteruit gaat dient u er zich van tevergewissen dat geenkleine kinderen achefteru+zijn.

9. In dicht hoog gras gebrukt u de hoogste maaistand en maait u trager. Voordat u gras of andere verstoppingen verwijdert zet u de motor af en neemt u de ontstekingskabel los.

10. Verwijder nooit onderdelen die de verilgheid dieren.

11. Giet nooit benzine in de tank als de motor nog warm is of draait.

6.6 Leegmaken van de grasopvangzak

Als de opvangzak gezuld is, dan worden het luchtdebiet hinter en de vulstandindicator (4b) ligdtachten gegen de opvangzak aan (fi g. 21).Maak de opvangzak leeg en het uitwerpkanaal vrij. Gevaar! Alvorens de opvangzak eraf te nemen de motor afzetten en wachten tot hetmaigereedschap tot stilstand is gekomen.

Om de opvangzak af te nemen tilt u met een hand de uitwerpklep op en met de andere hand neemt u de opvangzak aan het handvatuit (fi g. 4a). Overeenkomstig de veiligheidsvoorschriften valt de uitwerpklep bij het wegnen van de opvangzak zichen sluit de achterste uitwerpopening. Als waarbij grasresten in de opening blijven hangen, trekt u de maaier best onceveer 1 m terug om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op het werkgereedschap Niet met de hand of de voet verwijderen maar met de gpaste hulpmiddelen, b.v. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen de opvangzak en vooral het net na gebruik van binnen te worden schoongemaaakt.

Opvangzak enkel vasthaken als de motor afgezet is en het maigereedschap stilstaat. Uitwerpklep met een hand optillen en met de andere hand de opvangzak aan het handvat vasthonden en van boven vasthaken.

6.7 Na het gras afrijden

1. De motor steeds laten afkoelen voordat u de maaier in een gesloten ruimte opbergt.
2. Verwijder voor het opbergen gras, loof, smeer en olie. Leg geen andere voorwerpen op de maaier.
3. Controleer alle schroeven en moeren voordat u de maaier opniew gebruikt. Los gekomen schroeven要去en worden aangehaald.
4. Verwijder de opvangzak voordat u de maier opnieuw gebruikt.
5. Trek er de bougiestekker af om ongeoorloof gebruik te voorkomen.
6. Let er op dat de maaier Niet naast een geva-renbron worden opgeborgen. Gaswolken kun

NL

nen leiden tot ontploffi ngen.
7. Enkel originele onderdelen of door de fabrikant goedgekeurde onderdelen月至n bij herstellingen worden gebruikt (zie adres op het garantiebewijs).
8. Als de maier eenijdje Niet worden gebruikt, dient u de benzinetank te ledigen m.b.v. een benzinezuiqpomp.
9. Draag kinderen op, de maaier Niet te gebruiken. Het is geen spelgoed.
10. Bewaar nooit benzine in de buurt van een vonkenbron. Gebruik altijd een goedgekeurde jerrycan. Hou kinderen weg van benzine.
11. Olie en onderhoudt het toestel.
12. Hoe u de motor afzet: Om de motor af te zetten laat u de motor motorstart-/motorstophendel los (fi g. 5a, pos. 1a). Trek de bougiestekker af van de bougie om te voorkomen dat de motor start. Controleer voor het herstarten de trekkabel van de motrorrem. Controleer of de trekkabel correct gemonteerd is. Een geknakte of beschadigde afzetkabel moet worden verrangen.

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

Let op:

Werk nooit aan onderdelen van het ontste-kingssystem waarop spanning staat en raak deze nooit terwijl de motor draait. Trek voor alle onderhoudswerkzaamheden de stekker van de ontstekingskabel van de bougie af. Voer nooit om het even weke werkzaamheden op het draaiende toestel uit. Werkzaamheden die Niet in deze handleiding beschreibenন় mogen enkel door een geautoriseerde vakwerkplaats worden uitgevoerd.

7.1 Reiniging

Het valt aan te raden om de maaier na elk gebruik grondig schoon te makes. Vooral de onderkant en de mesdrager. Daarvoor Kantelt u de grasmaaier maar beneden door de schuifbeugel maar achefter te drukken.

Aanwijzing: De grasmaier mag Niet meer dan 90 graden worden gekanteld. Vuil en gras verwijdert u best direct na het maaien. Gedroogde grasresten en vuil kannen het maaien moeilijker makeen. Controller of he grasuitwerpkanaal vrij is van grasresten en verwijder die indien nodig. Reinig de maaier nooit met een waterstraal of hoge-drukreiniger. Zorg ervoor dat geen water binnen in

het apparaat verecht kan komen. Agressieve reinigingsmiddelen zoals koudreinigers of wasbenzine mogen nicht worden gebruikt.

7.2 Onderhoud

Voor onderhoudsintervallen worden verwezen\ aar het bijgaande onderhoudsboekje benzine.

Let op: Vervuild onderhoudsmateriaal, olien, vet- ten enz. dient u een ein inzamelplaats te breden diekaarvoir is voorzien.

7.2.1 Wielassen en wielnaven

Moeten eenmaal per seizoen lichtjes worden ingevet. Daarvoort neemt u de welkappen met een schroevendraaier af en maakt u de bevestigingschroeven van de wielen los.

7.2.2 Mes

Laat het mes om veiligheidsredenen enkel door een geautoriserde vakeworkplaats sijjen, uitbalanceren en monteren. Om een optimaal werkresultaat te bereiken is het aan te bevelen het mes eenmaal waarlijks te lately controlleren.

Verwisselen van mes (fi g. 8)

Bij het verrangen van het snijgereedschap
mogen enkel originele wisselstukken worden
gebruikt. De kenmerking van het mes要去
overeenstemmen met het nummer opgegeven
in de wisselstukkenlijst. Nooit een ander mes
moneren.

Beschadigde messen

Mocht het mes ondanks alle voorzichtigheid in contact komen met een hindernis, ommiddelijk de motor afzetten en de bougiestekker aftrekken.

Maaier opzij kantelen en mes op beschadiging controeren. Beschadigde of kromgebogen messen要去en worden verrangen. Nooit een kromgebogen mes weerrechtbuigen. Nooit met een kromgebogen of fl ink versleten mes werken, want datveroorzaakt trillingen en kan verdere beschadigingen van de maaier tot gevolg hebben. Let op: Er bestaat lichamelijk gevaar als met een beschadigd mes worden gewerkt.

Mes bijslijpen

De meskanten können met een metaalvijl worden bijgeslepen. Om onbalans te voorkomen dient het slijpen enkel door een geauthoriseerde vakwerkplaats te worden uitgevoerd.

NL

7.2.3 Oliepeilcontrole

Let op: Motor nooit zonder of met te weinig olie latent draaien. Daardoor kan zware schade aan de motor worden berokkend.

Controle van het oliepeil:

Plaats de maier op een eff en horizontal vlak. Draai er de oliepeilstok (fi g. 9a, pos. 7) maar links uit en wis de peilstok af. Peilstok de vulpijp terug in steken tot gegen de aanslag, maar nicht dichtdraien. Peilstok uittrekken, horizontaal houden en het oliepeil afl ezen. Het oliepeil moet zich tussen MAX en MIN van de oliepeilstok (fi g. 9b) bevinden.

Verversen van de olie

Het is aan te bevelen de motorolie bij kamertemperatuur te verversen.

1. Vergewis u ervan dat de vangkorf is neergehangen.
2. Maak de benzinetank leeg met een afzig-pomp en laat de motor zo lang draaien, tot de resterende benzine is verbruikt.
3. Zet een olieopvangbak naast de grasmaier.
4. Open de olievulplug (pos. 7) en kantel de maaier 90^ opzij.
5. Door de geopende olievulplug stroomt de warme olie in de opvangbak.
6. Nadat de oude olie eruit is gelopen zet u de grasmaier wee rechtep.
7. Verse motorolie ingieten tot de bovenste markering van de oliemeetstaaf is bereikt.
8. Let op! Oliemeetstaaf voor het controleren van het olepeil zich erin draaien, maar slechts tot aan de schroefdraad erin steken.
9. U moet afgewerkte olie verwerken volgens de geldende voorschriften.

7.2.4 Onderhoud en afstelling van de trekkabels

De trekkabels vaak oliën en controlleren of ze gemakkelijk bewegen.

7.2.5 Onderhoud van de luchtfilter (fig. 10a/10b)

Door verontreinigde luchtfi Iters gaat het motorvermogen achefteruit bzwat te weinig lucht waar de carburator worden toegevoerd. Bij zeer stoffi ge lucht dient de luchtfi Iter vaker te worden gecontroleerd.

Let op: Luchtfi iter nooit met benzine of brandbare oplosmiddelen schoonmaken. Luchtfi iter enkel met perslucht of door uitkloppen reinigen.

7.2.6 Onderhoud van de bougie

Reinig de bougie met een koperen draadborstel.

Trek er de bougiestekker (fig. 11, pos. 20) met een draaiende beweging af.
- Verwijder de bougie met behulp van een bougiesleutel.
- De assemblage gebeurt in omgeekerde volgorde.

7.2.7 Controle van de v-snaar

Om de V-riem te controlleren verwijdert u de afdekking (fig. 12, pos. 5b) Zoals voorgesteld in fig. 12.

7.2.8 Herstelling

Na een herstellung of na een onderhoudsbeurt dient er zich van te vergewissen dat alle veiligheidsrelevante onderdelen aangebrachte en in een behoorlijke staat+zijn. Stukken die verwondingen konnenveroorzaken dienen voor andere Personen en kinderen ontoegankelijk te worden bewaard.

Let op: Volgens de productaansprakelijkheidswet bij wij Niet aansprakelijk voor schade die door ondeskundige herstelling isverooraakt of als bij wisselstukken Niet de originele stukken of door ons goedgekeurde stukken worden gebruikt. Wij因其 evenmin aansprakelijk voor schade die te wijten is aan ondeskundige herstellen. Laat herstellingen door de klantendienst of door een geautoriserdevakman uitvoeren.Dit geldt analoog ook voor accessoires.

7.2.9 Werktijden

Wat betreft de werkelijk den类产品 de van kracht zijnde wettelijke bepalingen in acht te nemen die plaatselijk können verschillen.

7.2.10 Onderhoud van de batterij

• Let er steeds op dat uw batterij vast geinstalleerd is.
• Er moet een perfecte verbinding met het leidingnet van de elektrische installment verzekerd zijn.
• Batterij schoon en droog houden.

7.3 Voorbereiding voor het opbergen van de maaier

Waarschuwing: Verwijder de benzine Niet in gesloten ruimten, in de buurt van vuur of tijdens het roken. Gasdampen kannen ontploffi ngen of brand verooorzaken.

1. Maak de benzinetank met een benzinezugpomp leeg.

NL

1. Start de motor en LAST hem draaien tot de resterende benzine is verbruikt.
2. Ververs de olie telkens aan het einde van het seizoen. Te dien einde de afgewerkte motorolieuit de warme motor verwijderen en verse olie ingieten.
3. Verwijder de bougie van de cilinderkop. Giet ca. 20 ml olie de cilinder in m.b.v. een oliekan. Trek de startergrep langzaam zatat de olie de cilinder binnen beschermt. Draai de bougie er weer in.
4. Maak de koelribben van de cilinder en het huis schoon.
5. Maak het hele toestel schoon om de lakver te beschermen.
6. Bewaar het toestel op een goed verluchtete plaats.
7. Demonteer de batterij als de grasmaier longer dan 3 maanden worden opgeborgen.

Voor aanwijzingen aangaande het opbergen van de batterij worden verwezenaar de veiligheidsinstructies van de batterij (punt 3.).

7.6 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden :

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel

Wisselstuknummer van het benodigde stuk.

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikkaar of kan in de grondstoffkringloop teruggebracht worden. Het toestel en zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaartijke afvalstoff en mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!

7.4 Voorbereiding van de maier voor het transport

1. Maak de benzinetank leeg (zie punt 7.3/1).
2. Laat de motor draaien tot al de resterende benzine verbruikt is.
3. Verwijder de motorolieuit de warmemotor.
4. Verwijder de bougiestekker van de bougie.
5. Maak de koelribben van de cilinder en het huis schoon.
6. Haak de starttrekkabel los uit de haak (fi g. 3c). Draai de stermoeren los en klap de bo-venste schuifbeugel omlaag. Let er wel op dat de trekkabels bij het omklappen nicht worden geknikt.
7. Wind enkele lagen golfkartonussen de bovenste en onderste schuifbeugel en de motor om het schuren te voorkomen.

7.5 Verbruiksmaterialiaal, slijtagematerialiaen wisselstukken

Wisselstukken, verbruiks- en slijtagematerialien zoals b.v. motorolie, v-snaren, bougies, luchtfi Itere element, benzinefi Iter, batterijen of messen vallen nicht onder de garantie van het toestel.

NL

9. Foutopsoring

Waarschuwing: eerst de motor afzetten en de bougiestekker aftrekken voordat onderhouds- of justeer-werkzaamheden worden uitgevoerd.

Waarschuwing: als de motor na een justering of herstelling enkele minuten gedraaid heeft, denk eraan dat de uitlaat en andere onderden warm+zijn. Dus Niet aanraken om brandwonden te voorkomen.

Storing Mogelijk oorzaak Verhelpen
Verticuteerder loopt onrustig of vibreert hevig	- Schroeven los - Mes zit los - Onbalans van het mes	- Schroeven controleren - Bevestiging van het mes controle- ren - Mes verwagen
Motor draaiit Niet - motorstart-/motorstophendel nied gestrukt - Bougie defect - Brandstoffank leeg	- Motorstart-/motorstophendel dokken - Bougie verwagen - Brandstof ingieten	- Motorstart-/motorstophendel dokken - Bougie verwagen - Brandstof ingieten
Motor draaiit onregelmatig	- Luchtfi lter verruild - Bougie verruild	- Luchtfi lter schoonmaken - Bougie reinigen
Het gazon worden geel, maaipatroon onregelmatig	- Mes bot - Maaihoogte te gelding	- Mes slijpen - Correcte maaihoogte afstellen
Gras worden Niet maar behoren uitgewor- pen	- Maaihoogte te laag - Mes versleten - Grasopvangzak verstoet gereakt	- Correct afstellen - Mes verwagen - Grasopvangzak leegmaken
Batterij worden Niet geladen	- Slecht contact van de stekkerver-binding�aar de batterij - Batterij is defect - Zekering (pos. 19) 5 amp. defect	- Contacten schoonmaken - Batterij door een vakman latent na- zien en, indien nodig, verwagen - Werking van het toestel met een ander batterij controlleren, zekering verwagen
Starter draaiit Niet - Batterij leeg - Batterij Niet aangesloten - Insteekverbindingen Niet aanwezig	- Batterij laden - Batterij aansluiten - Insteekverbindingen controlleren

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Luchtfi Iter, bowdenkabels, opvangkorf, banden, rijkappeling
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Hoefft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze fouitieve werkwijze.

NL

Garantiebewijs

Geache klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER Ooit Nietaar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs, of toh het verkooppunt waar u het toestel heeft gekocht.Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zichnjn neue apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wette like garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht十几年 apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en isaar onsze keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde of industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

1. Van onsze garantie zijn uitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade) gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolq van normale of andere natuurlijke slijtage.

5. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden doorteache prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim geldend te makeh het defecte apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichew apparaat terug.

Voor slijtstukken, verbruiksmaterialial en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

Spis tresci

NL verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
