HBME 46 R HW E - Tosaerba Hurricane - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tosaerba a scoppio con avviamento elettrico e batteria
Marca	Hurricane
Modello	HBME 46 R HW E
Larghezza di taglio	460 mm
Altezza di taglio	30 a 80 mm (regolazione centrale)
Tipo di motore	1 cilindro, 139 cm³ / 1,9 kW
Carburante	Benzina
Capacità del serbatoio	Circa 1,3 L
Olio motore	Circa 0,4 L (10W30)
Candela di accensione	F7RTC
Batteria	12 V / 7 Ah, senza manutenzione
Caricabatteria	100-240 V AC ~ 50/60 Hz, uscita 14,5 V DC / 0,8 A
Peso	34,6 kg
Livello di potenza acustica (LWA)	96 dB(A)
Vibrazione mano-braccio (ah)	6,49 m/s² (incertezza K = 1,5 m/s²)
Tipo di trazione	Propulsione posteriore (trazione)
Avviamento	Elettrico (chiave) e avviamento a strappo
Sacco di raccolta	Sì, con indicatore di livello
Dispositivo di sicurezza	Freno motore (leva di arresto), protezione contro riavviamento
Manutenzione	Cambio olio, pulizia filtro aria, affilatura/sostituzione lama, controllo candela
Garanzia	60 mesi (condizioni secondo il manuale)

Domande frequenti - HBME 46 R HW E Hurricane

Come avviare il tosaerba Hurricane HBME 46 R HW E ?

Assicurarsi che la batteria sia collegata e carica. Premere 3 volte la pompa del carburante (primer). Posizionarsi dietro il tosaerba, azionare la leva di avviamento/arresto (freno motore) con una mano e girare la chiave di accensione (avviamento elettrico) o tirare vigorosamente l'avviamento a strappo (avviamento manuale). Rilasciare la leva per arrestare il motore.

Come regolare l'altezza di taglio ?

La regolazione si effettua tramite la leva di regolazione centrale (pos. 8). Arrestare il motore e scollegare il connettore della candela. Azionare la leva e posizionarla nella posizione desiderata (da 30 a 80 mm). Far scattare l'aggancio.

Quale olio motore utilizzare e come controllare il livello ?

Utilizzare olio 10W30 (quantità circa 0,4 L). Per controllare il livello, posizionare il tosaerba su una superficie piana, svitare l'astina di livello dell'olio (pos. 7), asciugarla, inserirla senza avvitare, quindi estrarla. Il livello deve trovarsi tra i segni min e max.

Come caricare la batteria ?

Scollegare la batteria dal tosaerba separando le spine. Collegare la spina della batteria al caricabatteria, quindi collegare il caricabatteria a una presa di corrente (100-240V). La spia rossa indica la carica, la verde indica carica completa (circa 8-9 ore). Scollegare quindi e ricollegare la batteria al tosaerba.

Quando e come sostituire la lama ?

Sostituire la lama se è smussata, danneggiata o sbilanciata. Utilizzare una lama originale. Arrestare il motore e scollegare il connettore della candela. Inclinare il tosaerba su un lato, svitare il bullone di fissaggio e sostituire la lama. Serrare il bullone alla coppia corretta.

Quali sono le istruzioni di sicurezza essenziali ?

Indossare scarpe robuste e pantaloni lunghi. Non falciare mai a piedi nudi. Tenere lontani bambini e animali. Non fare rifornimento con il motore acceso. Prima di qualsiasi manutenzione, arrestare il motore e scollegare il connettore della candela. Non falciare su pendenze >15°.

Come pulire il tosaerba ?

Dopo ogni utilizzo, pulire la parte inferiore del carter e la lama. Inclinare il tosaerba all'indietro (max 90°). Rimuovere i residui d'erba con una spazzola. Non usare mai acqua o idropulitrice. Utilizzare un panno asciutto o aria compressa per il filtro aria.

Cosa fare se il motore non si avvia ?

Verificare che la leva del freno motore sia azionata. Assicurarsi che ci sia benzina nel serbatoio e che la candela di accensione sia pulita e collegata. Se la batteria è scarica, utilizzare l'avviamento manuale o ricaricare la batteria. Consultare il piano di ricerca errori nel manuale.

Come riporre il tosaerba per l'inverno ?

Svuotare il serbatoio della benzina con una pompa di aspirazione. Far girare il motore fino all'esaurimento del carburante. Scaricare l'olio motore e sostituirlo. Rimuovere la candela, versare 20 ml di olio nel cilindro e tirare l'avviamento a strappo. Riavvitare la candela. Pulire l'apparecchio e conservarlo in un luogo asciutto e areato. Scollegare la batteria se conservazione >3 mesi.

Dove trovare pezzi di ricambio ?

Ordinare i pezzi di ricambio presso il rivenditore o sul sito www.isc-gmbh.info indicando il tipo di apparecchio (HBME 46 R HW E), il numero di identificazione e il riferimento del pezzo. Utilizzare solo ricambi originali o autorizzati dal produttore.

MANUALE UTENTE HBME 46 R HW E Hurricane

IT Istruzioni per l'uso originali Tosaerba a benzina

RU OpHnHaJIbHoe pyKOBODCTBO NO 3HCnIyatauN HENHOBAra3OHOKOcNlKa

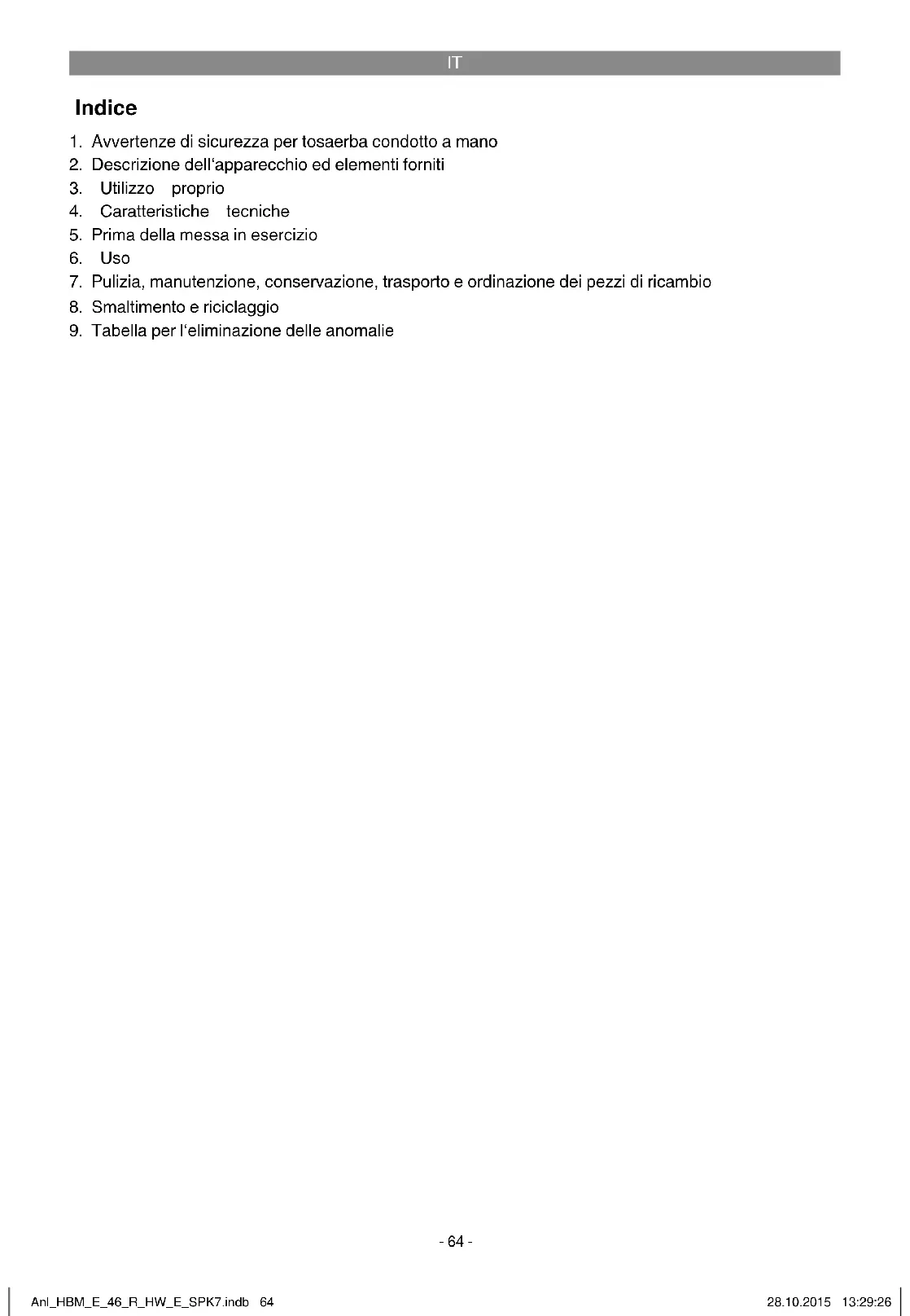

1. Avverenze di sicurezza per tosaerba condotto a mano
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Tabella per l'eliminazione delle anomalie

IT

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze di sicurezza per tosaerba condotto a mano

Avvertenze

1. Leggete attentamente le istruzioni per l'uso. Informatevi bene sulle regolazioni e sull'uso appropriato dell'apparecchio, del motore e di apparecchi complementari (se presenti).
2. Non permiette me ai usare il tagliaerba a bambini o ad altre persone che non con- noscono le istruzioni per l'uso. L'età minima dell'utilizzatore più essere dei nità da norme locali.
3. Non tagliate mai l'erba se nelle vicinanze ci sono delle persone, in particolare bambini, o animali. Fate in modo che altre persono o bambini stiano lontani dal tagliaerba durante l'esercizio. Tenete presente che l'operaatore o l'utilizzatore è responsable degli incidenti con altre persono o con cose di loro proprietà.
4. Se date l'apparecchio ad autre personne, conse-gnateanche leistruzioni per I'uso e le av-ventenze di sicurezza insieme all'apparecchio.

Operazioni preliminari

1. Mentione si taglia l'erba si devono portare sempre scarpe chiuse e pantaloni lunghi. Non tagliate I'erba a piedi scalzi o con sandali aperti.

2. Controllate il terreno sul quale viene impiegato I'attrezzo e togliete tutti gli oggetti (come pietre, giocattoli, bastoni o fi li) che possono rimanere impigliati o venir scaraventati via.

3. Avertimento:

La benzina è altiamente infi ammabile:

• Conservate la benzina solo negli apposti contentitori.

• Riempite il serbatoio solo all'aperto e non fumate durante esta operazione.

• Utilizzate un imbuto e um misurino. Asciuaga te con un panno la benzina traboccata.

• La benzina va riempita prima di accendere il motore. Non aprite il tappo del serbatoio né mettete benzina quando il motore è acceso o l'apparecchio è caldo.
• Se la benzina è traboccata, non provate assolutamente ad accendere il motore. Procedete inceve allontanando l'apparecchio dallasuperfi cie sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fi no a che i vapori della benzina non si siano dileguati.

• Per motivi di sicurezza il serbatoio della benzina e i tappi devono essere sostituiti se danneggiati.

• Tenete la benzina fuori della portata dei bambini.

• Sostituite i silenziatori danneggiati.

• Prima di ogni utilizzato bisogna sempre eseguire un controlo visivo per accertarsi che gli utensili da taglio, i bulloni di bloccaggio e tutte l'unità di taglio non siano consumati o danneggiati. Durante cette verità ce spagne t il motore e staccate il connettore della candelà di accensione. Per evitare uno sbilanciamento gli utensili da taglio e i bulloni di bloccaggio consumati o danneggiati devono essere sostituiti solo in set. Per le riparazioni si devono usare solamente pezioni originali o autorizzati dal produttore.
• Per gli appearecchi con più lame tenete presente che girando una lama possono iniziare a girareanchelealtre.
• Accertatevi che tutti i dispositivi di sicurezza siano montati e ben funzionanti. Non togliete mai i componenti che servono per la sicurezza.

Maneggiamento

1. Non lasciate il motore a combustione acceso in luoghi chiusi: si potrebbero formare pericolose concentrazioni di ossido di carbonio. Avviate il motore solo all'aperto.
2. Tagliate I'erba solo alla luce del giorno o con una buona illuminazione artificiale. Se possibile evitate I'uso dell'apparecchio sull'erba bagnata.
3. Sui pendii accertatevi sempre di essere in posizione sicura. Portate scarpe con suole antisdrucciolevoli. Tagliate l'erba con cautela in caso di pendii o di terreni in forte pendenza.
4. Muovete l'apparecchio solo a passo d'uomo.
5. Nel caso di apparecchi su ruote: su un pendio tagliate l'erba in senso trasversale rispetto al

IT

pendio stesso, non verso l'alto e verso il basso.
6. Prestate particolare attenzione quando cambiate direzione su un pendio o una scarpata.
7. Non tagliate l'erba su pendii molto ripidi. Per motivi di sicurezza non usate il tagliaerba su pendii con un'inclinazione superiore ai 15 gradi.
8. Siate particolaremente attenti muovendovi all'indietro e tirando il tagliaerba. Pericolodi inciampare! Siate particolaremente attenti quandoCambiate i senso di marcia o tirate il tagliaerba verso di voi.
9. Arrestate la lama quando dovete inclinarle il tagliaerba,trasportarlo su superfi ci diverse dal tappeto erboso e quando questo devesseessere portato da e verso la superfici cie da tosare.
10. Non utilizzate mai il tagliaerba se i dispositivi o le griglie di protezione sono danneggiati o除去 tali dispositivi, per esempio dei attori in lamiera e/o dispositivi per raccogliere l'erba.
11. Non modifi cate la regolazione standard del motore o non fateo andare fuori giri.
12. Allentate il freno del motore prima di avviare il motore.
13. Aviate il motore con prudenza seconde le istruzioni del produttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama.
14. Quando si accende il motore non si delve inclinare il tagliaerba, a meno cheesso non debba venire sollevato durante l'operazione. In tal caso inclinatelo solamente il minimo indisispensabile e solvate solo la parte opposa all'utilizzatore.
15. Non avviate il motore se vi trovate davanti al canale di scarico.
16. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall'apertura di scarico.
17. Non solvate o trasportate mai un tagliaerba con il motore acceso.
18. Spegnete il motore e staccate il connettore della candela; assicuratevi che tutte le parti mobili siano completeness:
- Prima di allentare eventuali blocchi o di togliere le ostruzioni dal canale di scarico.
- Prima di controllare o pulire il tagliaerba o prima di eseguire dei lavori sull'apparecchio.
- Dopo aver toccato un corpo estraneo. Controllate che non ci siano danni sul tagliaerba ed effettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare. Nel caso in cui il tagliaebera incominci a vibrare forte e in maniera insolita è neces

sario procedere a un controllo immediato.
19. Spegnete il motore, assicuratevi che tutte le parti mobili siano completeness ferme:
- Se vi allontanate dal tagliaerba.
- Prima di mettere benzina.
20. Quando spegnete il motore, portate la leva dell'acceleratore in posizione "Stop". Chiude te il rubinetto della benzina (se presente).
21. L'uso dell'apparecchio a velocità eccessiva, può augmentare il pericolò di infortuni.
22. Siate prudenti durante le operazioni di regolazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fi ssi dell'apparechio.
23. Fate attenzione alle parti molto calde. Se il motore, lo scappamento o l'azionamento sono caldi, possono causare uszioni. Non toccateli.
24. Mantenete sempre la distance di sicurezza data dai manici di guida tra l'involucro della lama e l'utilizzatore.
25. Controllate il tagliaerba, la lama e le autres parti se avete incontrato un corpo estraneo o se l'apparecchio vibra più del normale.
26. É vietato lavorare se sussiste il rischio di maltempo o fulmini.
27. Non usate il tagliaerba se siete stanchi o malati oppure sotto l'infl usso di sostanze stupe-facenti, alcol o medicinali.
28. Siate particolarmente attenti nel tagliare l'erba sulle rive di ruscelli, laghetti o simili.
29. Fate attenzione ad oggetti solidi. Potrebbero danneggiare il tagliaerba o causare lesions.
30. In strada o nelle vicinanze di una strada fate attenzione al traffi co. Fate in modo che l'erba tagliata non fi risca in strada.
31. Evitate i punti nei quali le ruote non facciano più presa o il lavoro non sia sicuro. Prima di muovervi all'indietro accertate che non ci siano bambini piccoli alle vosre spalle.
32. Se I'erba è folta e alta, regolate il massimo livello di taglio e tagliate I'erba più lentamente.

Manutenzione e conservazione

1. Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che l'apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro. Le viti allentate devono venire serrate bene.
2. Non tenete mai l'apparecchio con benzina nel serbatoio all'interno di un edifi cio dove i vapori della benzina potrebbero venire a contatto con fi comme libero o scinttile. Le esalazioni di gas possono provocare esplosioni.

IT

1. Lasciate raff reddare il motore prima di riporre il tagliaerba in un luogo chiuso.
2. Per evitare incendi, tenete sempre il motore, lo scappamento e l'area intorno al serbatoio del carburante liberi da erba, foglie o grasso fuoriuscito (olio).
3. Controllate regolarmente che il disposativo di raccolta dell'erba non presenti segni di usura o di perdita della funzionalità.
4. Per motivi di sicurezza è necessario sostituire i pezzi consumati o danneggiati.
5. Staccate il connettore della candela per evitarne l'uso da parte di persona non autorizzato.
6. Togliete sempre erba, foglie, lubrificante e olio prima di riporre il tagliaerba per un certo periodo. Non depositate altri oggetti sul tagliaerba.
7. Svuotate all'aperto il serbatoio della benzina con una pompa di aspirazione (disponibile nei centri del fai-da-te) in caso di inattività prolongata.
8. Istruite i bambini a non usare il tagliaerba. Non è un giocattolo.

1.1 Avvertenze di sicurezza caricabatterie

• Prima di effettuare la ricarica della batteria indossate sempre occhiali protettivi e quanti! A causa della presenza di acidi caustici il pericolò di lesions è maggiore!
• Quando effettuate la ricarica della batteria non indossate indumenti in materiale sintetico, in modo da evitare lo sviluppo di scintille dovute a scariche elettrostatiche.
  AVVERTIMENTO! Gas esplosivi: si devono evitare fiamme e scintille.
  Il caricabatterie contiene componenti, quali ad es. l'interruttore e il fusibile, che possono produre archi voltaici e scintille. Provedete sempre ad una Buona aerazione del garage o dell'ambiente!
  Il caricabatterie si adatta solo a batterie da 12V che non richiedono manutenzione.
  Non ricaricate, batterie non ricaricabili o difettose.
• Osservate le avventenze del costruttore della batteria.
  Staccate l'apparecchio alla rete elettrica prima di collegare o scollegare la batteria.
• Attenzione! Evitate fiamme e scintille.
• Durante la ricarica viene liberato gas tonante.
  Utilizzate l'apparecchio solo in luoghi asciutti.
• Attenzione! L'acido della batteria è caustico.
  Lavate subito con acqua saponata eventuali spruzzi su pelle e vestiti. In caso di spruzzi di

acido negli occhi lavate immediamente con acqua (15 min.) e consultate un medico.
Non ricaricate batterie non ricaricabili.
- Per effettuare la ricarica fate attenzione alleindicazioni e alle avventenze del costruttoledella batteria.
Non ricaricate diverse batterie contemporaneamente.
Il cavo di collegamento alla rete ed i cavi di ricarica devono essere in perfetto stato.
- Tenete i bambini Iontani alla batteria e dal caricabatterie.
- Attenzione! In caso di intenso odore di gas sussiste serio pericolo di esplosione. Non spegnete l'apparecchio. Non Separate la batteria alla rete. Arieggiate subito a fondo il locale. Fate controllare la batteria dal servizio assistenza.
Non usate il cavo per scopi diversi da quelli a cui è destinato.
Non usate il cavo per trasportare il caricabatterie e non usatelo per staccare la spina alla presa di corrente. Tenete il cavo a riparo da calore, olio e spigoli vivi.
- Verificate che l'apparecchio non presenti danni.
Le parti difettose o danneggiate devono vene riparate a regola d'arte o sostituite solo da un'officina del servizio assistenza clienti, a meno che non sia diversamenteindicato nelle istruzioni per l'uso.
Rispettate il valore della tensione di rete.
- Tenete gli attacchi puliti e protegeteli alla corrosione.
L'apparecchio deve essere staccato alla rete per tutte le operazioni di pulizia e manutenzione.
Si devono portare quanti e occhiali protettivi resistentiagli acidi nelle collega e ricarica la batteria.
- Attenzione! Non superate il tempo di ricarica. Al termine della ricarica staccate la spina dalla presa di rete e scollegate il caricabatterie alla batteria.

1.2 Misure di sicurezza per batterie

1. Fate sempre attenzione che le batterie vengano inserte con la polarità corretta (+ e-) come indicate sulla batteria.
2. Non cortocircuitate le batterie.
3. Non ricaricate batterie „non ricaricabili".
4. Non lasciate scaricare completeness la battenial
5. Non riscaldate le batterie!
6. Non eff ettuate lavori di saldatura o di brasatu

IT

ra direttamente sulle batterie!

1. Non smontate le batterie!
2. Non deformate le batterie!
3. Non gettate le batterie nel fuoco!
4. Tenete le batterie fuori alla portata dei bambini.
5. Non permiette ai bambini di sostituire le batterie nella sorveglianza!
6. Non conservate le batterie nelle vicinanze di fi amme, fornelli o altre fonti di calore. Non esponete le batterie ai raggi diretti del sole. Se fa caldo, non utilizzate o non conservate le batterie nei veicoli.
7. Tenete Iontano le batterie inutilizzate da oggetti metallici. Ciò più provocare il cortocircuito della batteria e causareosi danni, ustioni o addirittura pericolo d'incendio.
8. Togliere le batterie dall'apparecchio se non viene usato per un periodo piuttosto lungo.
9. Non toccate MAI le batterie con perdite perché l'apposita protezione. Se il liquido fuoriuscito viene a fatto con la pelle, dovete subito lavare la zona interessata con acqua corrente. Evitate in agli caso che occhi e bosca vengano a fatto con il liquido. In quosti casi consulcate immediamente un medico.
10. Pulite i contatti della batteria eanche i controcontatti nell'apparecchio prima di insertire le batterie.

Questo appearecchio più essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o privile di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l'uso sicuro dell'apparecchio e conoscono i rischi adesso connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione a carico dell'utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.

Smaltimento

Batterie: smaltite solo presso offi cine auto, eco-centri o centri di raccolta di rifi uti speciali. Informatevi presso gli uffi ci comunali delippo.

Avvertenza!

La batteria deve essere smontata prima di inclinare il tosaerba. Potrebbe fuoriuscire I'acido della batteria.

Rischi residui

Anche se questo apparecchio viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo apparecchio potrebbero presentarsi i seguenti pericoli.

1. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
2. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

Pericolo!

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate toutes le avventenze e le struzioni per eventuali necessità future.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 21)

1) Leggere le istruzioni per l'uso
2) Avverenza! Pericolo a causa di parti scagliate all'ingiro. Tenete la distance di sicurezza
3) Pericolo! Prima di affi lare le lame, prima di tutte le operazioni di manutenzione, riparazione, pulizia e regolazione spegnete il motore e togliete il connettore della candela
4) Prima della messa in esercizio riempire di olio e carburante
5) Attenzione! Portate le cuffi e antirumore e gli occhiali protettivi
6) Livello di potenza acustica garantito.
7) Attenzione! Parti molto calde. Tenetevi a distanza.
8) Riempite il serbatoio solo a motore spento.
9) Fate attenzione alle lesioni da taglio. Attenzione, lame rotanti.
10) Procedura di avvio
11)Leva di avvio/arresto motore ( = motore acceso; 0 = motore spento
12) Leva di guida (leva della frizione)
13) Utilizzate l'apparecchio soltanto in ambienti asciutti
14) Grado di protezione II

IT

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-20)

1a. Leva di avvio/arresto motore (freno motore)
1b. Leva di azionamento (leva della frizione)
2. Pompa del carburante (arricchitore)
3. Manico superiore e inferiore
4a. Sacco di raccolta
4b. Indicazione del livello di riempimento
5a. Portello di scarico
5b. Copertura della cinghia trapezoidale
6. Tappo di riempimento del serb
7. Tappo a vite di riempimento olio
8. Leva di regolazione altezze di taglio
9a. Fun di avvio
9b. Gancio per fune di avvio
10. 2x fermacavi
11. 4x dadi stella
12a. 2x viti corte
12b. 2x viti lunghe
13. Chiave per candela di accensione
14. Caricabatterie
15. Spina caricabatterie
16. Spina rete di bordo
17. Spina batteria
18. Copertura batteria
19. Fusibile (5 Ampere)
20. Connettore della candela di accensione
21. 2x chiavi dell'accensione
22. Commutatore di accensione
23. Batteria 12V 7 Ah

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisito o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle dispositionsi di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio eanche i fermi di trasporto / imballaggio (se presenti).
  Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione

L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Tagliaerba a scoppio
  Manico superiore e inferiore
  Sacco di raccolta
  2xfermacavi
  4xdadi a stella
  2x viticorte
  2x viti lunghe
• Chiave per candelà di accensione
• Caricabatterie
  2x chiavi dell'accensione
  Batteria
  1x gancio per fune di avvio
• Libretto manutenzione tagliaerba a scoppio
• Awertenze di sicurezza batteria
• Istruzioni per l'uso originali

3. Utilizzo proprio

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'opercatore, e non il costruttore, è responsable dei danni e delle lesionsi di ogni tipo che ne risulta.

Il tosaerba a benzina è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli apparecchi che di regola non sono usati per altre 50 ore l'anno e che sono utilizzati principalmente per la cura di superfici erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali.

Il caricabatterie è concepito per la ricarica di batterie di avviamo 12V che non richiedono manutenzione.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non riconosciamo una garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

IT

Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto del tosaerba. Le istruzioni per l'uso contengono ancche condizioni per l'esercizio, la manutenzione e la riparazione.

Attenzione! Visti i rischi per l'utilizzatore il tosaeerba non deve venire usato per i seguenti lavori:regolare cespugli, siepi ed arbusti, per tagliare e sminuzzare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per smunz-zare foglie e rami tagliati da alberi ed arbusti. Il tosaebera non deve inoltre venire usato comme motozappa ne per livellare irregularità del suolo, come per es. i mucchi di terra sollevati dalle talpe

Per motivi di sicurezza il tosaerba non delve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

4. Caratteristiche tecniche

Tipodi motore: motore a un cilindro a quattro tempi 139 ccm/1,9 kW

Numero di giri n; 3000 ± 100 min Carburante: benzina

Capacità del serbatoio: ca. 1,3I

Olio del motore: ca. 0,41/10W30

Candela di accensione: F7RTC

Regolazione dell'altezza di taglio: centrale (30-80 mm)

Larghezza di taglio: 460 mm

Peso: 34.6kg

Caricabatterie

Tensione di rete: 100-240V AC 50/60Hz

Tensione in uscita nominale: 14,5 V DC

Corrente in uscita nominale: 0,8 A

Capacità della batteria: 7 Ah

Grado di protezione: ./回

Tensione battery: 12V

Rumore e vibrazioni

Livello di pressione acustica L_pA 80,7 dB (A)

Incertezza K_pA 3,52 dB

Livello di potenza acustica L_WA 96 dB (A)

Incertezza Kwa 3,52 dB

Indossate cuffi e antirumore.

L'effetto del rumorepuocausare la perdita dell'udito.

Valore emissione vibrazioni a_b = 6,49m / s^2

Incertezza K = 1,5 m/s²

Si dovrebbero evitare tempi di lavoro prolongati a causa dello sviluppo di forti rumori e vibrazioni.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
Adattate il vosto modo di lavorare
all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti

Alcune parti sono smontate quando vengono fornite. L'assemblaggio è facile quando si osservano le seguenti avventenze

Attenzione! Per l'assemblaggio e per lavori di manutenzione avete bisognoanche dei seguenti utensili non compresi negli elementi forniti:

• una bacinella di raccolta dell'olio piatta (per ilchio)
• un misurino da 1 litro (resistente all'olio / alla benzina)
• una tanica di benzina
• un imbuto (adatto per il bocchettone di riem-pimento del serbatoio)
• degli stracci (per togliere i resti di olio/benzina; smaltimento alla stazione di servizio)
• una pompa di aspirazione benzina (in plastica, disponibile nei centri del fai-da-te)
• un oliatore con pompa a mano (disponibile nei centri del fai-da-te)
  olio del motore

IT

Montaggio

1. Montate il manico inferiore e superiore (Pos. 3) come indicate nelle Fig. 3a-3b. Sceglie-te uno dei fori per il fi ssaggio a seconda dell'altezza dell'impugnatura desiderata. Important! Regolate la stessa altezza su entrambi i lati!
2. Appendete l'impugnatura della fune di avvio (Pos. 9a) al gancio apposto come illustrato in Fig. 3c.
3. Fissate le funi di avvio all'impugnatura con i serracavi forniti (Pos. 10).
4. Solvate il portello di scarico (Pos. 5a) con una mano e agganciate il sacco di raccolta erba (Pos. 4a) come illustrato in Fig. 4a.

Attenzione! Per interventi sulla batteria e per il relativo smaltimento, è necessario osservare le avventenze del costruttore.

Avvertimento! Prima di montare la batteria, la persona incaricata dovrebbe togliersi braccialetti metallici, orologio da polso, anelli e simili. Il contatto di questi oggetti con i poli della batteria o con i cavi che conduccono corrente cui provocare usioni.

Aventimento! Prima di agli messa in esercizio controllate i materiali isolanti del cavo e della spina. In caso di difetto dell'isolamento, l'apparecchio non deve essere什么意思 in esercizio.

Aventimento! Lasciate eseguire le riparazioni solo da un'offi cina specializzata o dal produttore.

5.2 Montaggio e smontaggio della batteria (Fig. 13-16)

Attenzione! Usate il tosaerba solo con una batteria da 12V che non richiede manutenzione.

Aprite la copertura della batteria (Fig. 13/Pos. 18). Posizione la batteria (Pos. 23) sulla base (Fig. 14). Prima collegate il cavo rosso a + e dopo il cavo nero a - (Fig. 15). Collegate la spina della batteria (Fig. 16/Pos. 17) con la spina della rete di bordo del tagliaerba (Fig. 16/Pos.16). Lo smontaggio avviene nell'ordine inverso.

Attenzione! Non staccate la batteria alla rete di bordo durante l'esercizio, ciò può provocare danni irreparabili al controllo della carica.

5.3 Sostituzione del fusibile (Fig. 17)

Sostituile il fusibile difettoso (Pos. 19) come lo migliorato nella Fig. 17.

5.4 Ricaricare la batteriatramite la rete di bordo

La batteriaiene caricata dal generatore durante l'eserciziotramite la rete di bordo.

5.5 Ricaricare la batteria con il caricabatterie (Fig. 18-20)

Se la batteria è scarica, viene ricaricata con il caricabatterie (tra gli elementi forniti) tramite la rete elettrica di casa. Staccate la batteria togliendo la spina della batteria (Pos. 17) alla spina della rete dell'apparecchio (Pos. 16).

Nel ricaricare osservate le norme di sicurezza del costruttore della batteria.

Dopo che la batteria è stata allacciata al caricabatterie, collegando la spina della batteria (Pos. 17) alla spina del caricabatterie (Pos. 15), potete collegare il caricabatterie a una presa di corrente da 230V 50Hz . Non è consentit lo collegamento a una presa con una diversa tensione di rete.

La spia rossa sul caricabatterie segnala che la batteria viene ricaricata. La batteria è completamente ricaricata durante 8-9 ore. Cio viene segnalato alla spia verde sul caricabatterie.

Quando il processo di ricarica è concluso (spia verte illuminata), scollegate il caricabatterie alla presa di corrente. Collegate la spina della batteria con la spina della rete del tagliaerba e montate la copertura della batteria.

Attenzione! Con l'operazione di ricarica si vuo sviluppare del pericoloso gas tonante, evitate perciò fi amme e scintille durante la ricarica.

Calcolo del tempo di ricarica: il tempo di ricarica viene determinato dalso stato di carica della batteria. In caso di batteria scarica il tempo approximativo di ricarica può essere calculato con la seguente formula:

Tempo di ricarica/h =
capità della batteria in Ah/Amp. (corrente di ricarica aritm.)

Esempio = 4Ah / 0,4A = .10h

IT

In caso di batteria scarica in modo normale scorre un'elevata corrente iniziale, circa pars alla corrente nominale. Con il passare del tempo di ricarica diminuisce la corrente di ricarica.

5.6 Impostazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio delve venire eseguita solamente a motore spento e con connettore della candelastaccato.

• Prima di iniziare a tagliare l'erba, verificate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostenituite eventually le lame consumate e/o danneggiate in set completing per evitare degli squilibri. Durante esta verifica spegnete il motore e togliete il connettore della candela.
  La regolazione dell'altezza di taglio avviene in modo centrale con la leva di regolazione altezze di taglio (Fig. 7/Pos.8).Si possono impostare diverse altezze di taglio.
• Azionate la leva di regolazione altezze di taglio e portatela nella posizione desiderata. Fate scattare in posizione la leva di regolazione altezze di taglio.

6. Uso

Attenzione! Il motore viene fornito alla mezzi di esercizio. Prima della messa in esercizio si deve assolutamente riempire diolio e benzina.

Alla fornitura la batteria non è collegata. Collegate la batteria prima della messa in esercizio come descritto al punto 5.2.

Dopo una lunga inattività ricaricate completeness la batteria prima della messa in esercizio (Punto 5.5).

1. Controllate il livello dell'olio (vedi 7.2.3).
2. Per rabboccare la benzina utilizzate un imbu-to e un misurino. Accertatevi che la benzina sua pulita.

Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate nelle riempite di benzina. Prima di mettere la benzina nel serbatoio spegnete il motore e lasciatelo raff -reddare alcuni minuti.

1. Accertatevi che il cavo di accensione sia collegato alla candela.

Prova di sicurezza leva di avvio/arresto motore

Per evitare un avvio involontario del tagliaerba a scoppio e garantire un arresto rapido del motore e della lama in caso di pericolo, il tagliaerba è dovato di una leva di avvio/arresto motore (Fig. 5a/Pos.1a).Questa devese essere azionata (Fig.5b) prima di avviare l'apparecchio. La leva di avvio/ arresto motore, se viene mollata, delve ritornare nella posizione di partenza (Fig. 5a).

Prima di avviare il motore dovreste eseguire alcune volte quello procedimento per essere sicuri che la leva e i cavi fl essibili funzionino correttamente.

Ripetete di nuovo quello test dopo aver avviato il motore. Dopo aver lasciato andare la leva di avvio/arresto motore, il motore deve fermarsi entro pochi secondi. In caso contrario rivolgetevi al servizio di assistenza clienti.

Pericolo: la lama di taglio inizia a ruotare quando il motore viene avviato.

6.1 Avviare il motore

6.1.1 Avvio con lo starter elettrico

1. Accertatevi che il cavo di accensione sua collegato alla candela.
2. Premete 3 volta la pompa del carburante (arricchitore) (Fig. 6/Pos. 2). A motore caldo ci non è necessario.
3. Mettetevi diaestro al tagliaerba. Azionate la leva di avvio/arresto del motore (Fig. 5b) con una mano. L'altra deve essere sul commutatore di accensione.
4. Avviate il motore girando la chiave dell'accensione nel commutatore di accensione (Fig. 1/Pos. 22). Una volta che il motore è avviato, riportate subito la chiave dell'accensione nella posizione di partenza. Azionare di nuovo la chiave dell'accensione quando il motore è in funzione danneggia il sistema di avvio.

Avverenza! Se fa freddo, cui è necessario ripetere più volte l'opération di accensione.

IT

6.1.2 Avvio con l'avviatore autoavvolgente

1. Accertatevi che il cavo di accensione sia collegato alla candela.
2. Premete 3 volta la pompa del carburante (arricchitore) (Fig.6/Pos.2).A motore caldo ci non è necessario.
3. Mettetevi diaestro al tagliaerba. Azionate la leva di avvio/arresto del motore (Fig. 5b) con una mano. L'altra deve essere sull'impugnatura dello starter.
4. Avviate il motore con l'aviatore autoavolgente (Fig. 1/Pos. 9a). A tal fi ne tirate fuori l'impugnatura di circa 10 - 15cm (fi no a quando notate una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse esseri avviato, tirate di nuovo aff errando l'impugnatura.

Avverenza! Non permette che la fune di avvio si riavvolga in modo incontrato.

Avverenza! Se fa freddo, cui è necessario ripetere più volte l'opération di accensione.

Movimento di avanzamento

Leva di guida/leva della frizione (Fig. 5a/Pos. 1b): se viene attivata (Fig. 5c), la frizione viene chiusa per l'avanzamento e il tagliaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tagliaerba in movimento. Esercitatevi a mettere in moto e a fermare l'apparecchio prima di tagliare l'erba per la primaolta, in modo tale da familiarizzare con il suo comportamento.

6.2 Avvertenze per tagliare l'erba in modulo corretto

Pericolo!

Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta e il motore è ancorta in moto. La lama rotante può causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di raccolta dell'erba. Spegnete il motore prima di toglierlo.

Spegnete il motore prima di agli operazione di regolazione, manutenzione e riparazione e aspettate che la lama smetta di ruotare. Togliete il connettore della candela.

6.3 Prima di tagliare l'erba

Avvertenze importanti

1. Indossate gi indumenti adatti. Portate scarpe chiuse, non portate sandali o scarpe da tennis.
2. Controllate la lama. Una lama deformata o altrimenti danneggiata delve venire sostituita con una lama originale.
3. Riempite il serbatoio di benzina all'aperto. Utilizzate un imbuto e un recipiente graduato. Asciuage con un panno la benzina traboccata.
4. Leggete e osservate le istruzioni per l'uso e anche le avventenze relative al motore eagli attrezzi complementari. Conservate le istruzioni in modo che siano accessibilianche agli altri utilizzatori dell'apparechio.
5. I gas di scarico sono pericolosi. Avviate il motore solo all'aperto.
6. Accertatevi che tutti i dispositivi di sicurezza siano montati e ben funzionanti.
7. L'apparecchio deveVenire usato solo da una persona che sua in grado di farlo.
8. Il taglio dell'erba bagnata più essere pericoloso. Tagliate l'erba solo quando è il più possibile asciutta.
9. Fate in modo che alte persone o bambini stiano lontani dal tosaerba.
10. Tagliate l'erba solamente in condizioni di suficiente visibilità.
11. Togliete gli oggetti che si trovano nella zona dove volete tagliare l'erba.

6.4 Avvertenze per tagliare l'erba in modo corretto

Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositorio di raccolta ed il motore è ancorta in moto. La lama rotante può causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di ragcolla dell'erba. Disinserite il motore prima di toglierli.

Mantenetete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendii. Accertate vi dessere in posizione sicura, portate scarpe con sucole antisdrucciolevi e pantaloni lunghi. Tagliate l'erba sempre in senso trasversale rispetto al perdio.

IT

Per motivi di sicurezza non usate il tosaerba sudependii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inci- ampare!

6.5 Tagliare I'erba

Lavorate solamente con lame affi late ed in perfetto stato in modo che gli steli d'erba non si sfi laccino ed il prato non ingiallisa.

Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie你也 formate si devono quando sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di erba non tagliata.

Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell'erba. Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al perdio. Per evitare che il tosaerba scivoli lateramente basta inclinarlo versusl alto. Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che agli volta vengano tagliati al massimo 4 cm.

Prima di eseguire qualsiasi controlo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affilata. In caso contrario affi latela e sostituitela. Se la lama in movimento va a battere con un ogatto, fertame il tosaerba e attendete fi no a quando la lama si completenessamente ferma. Controllate quandilo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti.

Avvertenze per tagliare I'erba

1. Fate attenzione ad oggetti solidi. Potrebbero danneggiare il tosaerba o causare lesions.
2. Se il motore, lo scappamento o l'azionamento sono caldi possono causare uszioni. Non toccate!
3. Tagliate I'erba con cautela in caso di pendii o di terreni in forte pendenza.
4. Se la luce diurna o quella artificiale non sono suffici cientsi si deve smettere di tagliare l'erba.
5. Controllate il tosaerba, la lama e le autres parti

se avete incontrato un corpo estraneo o se l'apparecchio vibra più del normale.

1. Non modifi cate le impostazioni e non eseguite riparazioni perché avere prima spento il motore. Staccate il connettore del cavo di accensione.
2. In strada o nelle vicinanzi de una strada fate attenzione al traffi co. Fate in modo che l'erba tagliata non fi risca in strada.
3. Evitate i punti nei quali le ruote non facciano più presa o il lavoro non sia sicuro. Prima d muovervi all'indietro accertatevi che non ci siano bambini piccoli alle vosre spalle.
4. Se I'erba è folta ed alta, impostate il massimo livello di taglio e tagliate I'erba più lentamente. Prima di togliere I'erba o altre ostruzioni, spegnete il motore e staccate il cavo di accensione.
5. Non togliete mai le parti che servono per la sicurezza.
6. Non riempite mai di benzina se il motore è ancora caldo o in funzione.

6.6 Svuotare il sacco di raccolta dell'erba

Se il sacco di raccolta è piano, la portata dell'aria diminuisce e l'indicazione di livello (4b) poggia direttamente su diesso (Fig. 21). Svuotate il sacco di raccolta e ripulite il canale di scarico.

Pericolo! Prima di togliere il sacco di raccolta spegnete il motore e attendete che la lama si sua fermata.

Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l'altra estraete il sacco alla maniglia (Fig. 4a).

Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il sacco di raccolta, chiudendo ancche l'apertura posteriori di scarico. Se nell'apertura rimangono resti di erba, si consiglia di arretrare da ca. 1m il tosaerba per riavviare il motore più facilemente.

Non togliete resti di erba tagliata alla carcassa e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene, sua il sacco di raccolta, ma soprattutto la grata dell'aria devono venire puliti loro.

Agganciate il sacco di raccolta solo a motore dis-inserito e con l'utensile fermo.

IT

Solvate con una mano il portello di scarico e con l'altra agganciate dall'alto il sacco di raccolta, tenendolo per l'impugnatura.

6.7 Dopo averete tagliato I'erba

1. Lasciate sempre raff reddare il motore prima di mettere il tosaerba in un locale chiuso.
2. Prima di metterlo via togliete sempre erba, foglie, lubrifi cante e olio. Non depositate altri oggetti sul tosaerba.
3. Prima di uso di nuovo controllate tutte le viti e tutti i dadi. Le viti allentate devono venire serrate bene.
4. Svuotate il sacco di raccolta dell'erba prima di uso di nuovo.
5. Staccate il connettore della candela per evitare l'uso da parte di persona non autorizzate.
6. Fate attenzione che il tosaerba non venga tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas posso sono provocare esplosioni.
7. Per le riparazioni si devono usare solamente pezioni originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia).
8. Svuotate il serbatoio della benzina con una pompa di aspirazione in caso di inattività prolongata.
9. Istruite i bambini a non usare il tosaerba. Non è un giocattolo.
10. Non tenete mai la benzina vicino ad una sorgente di calore. Usate sempre una tanica omologata. Tenete la benzina fuori della portata dei bambini.
11. Lubrifi cate et tenete con cura l'apparecchio.
12. Come spegnere il motore Per spegnere il motore mollate la leva di avvio/arresto del motore (Fig. 5a/Pos. 1a). Staccate il connettore della candela di accensione per evitare che il motore si avvii. Prima di riaccendere il motore controllate il cavofl essile del freno motore.Controllate che il cavo fl essible sua montato correttamente. Se il cavo di arresto e piegato o danneggiato deve venire sostuito.

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

Attenzione

Non lavorate mai a motore acceso su parti sotto tensione dell'impianto di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di cura togliete il connettor della candela. Non eseguite mai lavori con l'apparechio acceso. I lavori che non vengono descritti in queste istruzioni per l'uso devono essere eseguiti esclusivamente da un'offi cina specializzata e autorizzata.

7.1 Pulizia

Dopo l'uso il tagliaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. A quello scopo inclinate all'indietro il tagliaerba premendo verso il basso il manico.

Avvertenza: il tagliaerba non deve essere inclinato o tte 90 gradi. è più facile togliere lo sporco e l'erba subito dopo aver tagliato l'erba. Resti d'erba essiccati e sporco posso pregiudicare l'esercizio del tagliaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tagliaerba con un getto d'acqua o un'idropulitrice. Fate attenzione che non possa penetrare dell'acqua all'interno dell'apparechio. Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

7.2 Manutenzione

Gli intervalli di manutenzione sono disponibili nel libretto di manutenzione sul tema benzina allegato.

Attenzione: consegnate ad un apposto punto di raccolta il materiale di manutenzione e di esercizio

7.2.1 Assali e mozzi delle ruote

Dovrebbero venire ingrassati una volta per stagione.

A quello scopo togliete i coprimozzo con un cacciavite e allentate le viti di bloccaggio delle ruote.

7.2.2 Lama

Per motivi di sicurezza fate agli lare, bilanciare e montare la lama esclusivamente da un'offi cina specializzata. Per ottener un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l'anno.

IT

Sostituzione della lama (Fig. 8)

Per la sostituzione della lama si devono utilizzato solo ricambi originali. Il codice delle lame deve corrispondere con il numeroindicato nell'elenco dei pezzi di ricambio.

Non montate mai una lama diversa.

Lame danneggiate

Se malgrado tutte le precauzioni prese la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate i tosaerba sul lato e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostuite. Non raddrzate mai una lama deformata. Non lavorate mai con una lama deformata o fortemente consumata; ciò cui causare delle vibrazioni e provocare ulteriori danni al tosaerba.

Attenzione: lavorando con una lama danneggiata sussiste il pericolò di lesions.

Affi latura delle lame

Le lame possono venire affi late con una lima metallica. Per evitare degli squilibri, l'affi latura dovrebbe essere eseguita esclusamente da un'offi cina specializzata.

7.2.3 Controllo del livello dell'olio

Attenzione: non usate mai il motore sono olio o con olio insuffi ciente. Ciò può causare gravi danni al motore.

Controllo del livello dell'olio

Appoggiate il tosaerba su una superfie cie piana e liscia. Svitate I'astina dell'olio (Fig. 9a/Pos. 7) ruotandola verso sinistra e pulite I'astina di misura. Reinserite I'astina fi no alla battuta nel bacchettone di riempimento, non avvitatela. Estraete I'astina e leggete il livello dell'olio in posizione orizzontale. Il livello dell'olio delve trovarsi tra min. e max. dell'astina di misurazione (Fig. 9b).

Cambiodell'olio

Ilchio dell'olio del motore dovrebbe essere eseguito a temperature ambiente.

1. Accertatevi che il cestello di raccolta sia staccato.
2. Svuotate il serbatoio della benzina con un'apposita pompa di aspirazione e fate funzionare il motore fi no a quando si sia consumata la benzina restante.
3. Posizione una vaschetta di raccolta dell'olio tutto il tagliaerba.
4. Aprite il tappo a vite di riempimento dell'olio (Pos. 7) e inclinate l'apparecchio lateralmente

IT

7.2.8 Riparazione

Accertatevi après la riparazione o la manutenzione che tutte le parti di tecnia di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesions lontani dalla portata di altre personne e di bambini.

Attenzione: secondo la Legge relativa alla responsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da non autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un technician autorizzato. Lo stesso valeanche per gli accessori.

7.2.9 Tempi di esercizio

Per i tempi di esercizio rispetto le disposizioni di legge vigenti che possono variare a seconda del luogo.

7.2.10 Manutenzione e cura della batteria

• Fate attenuatione che la batteria sia sempre ben fissata.
• Deve essere garantito il collegamento corretto alla rete dell'impianto elettrico.
• Tenete la batteria pulita e asciutta.

7.3 Preparazione in caso di inattività del tosaerba

Avvertenza: non svuotate la benzina in locali chiusi o nelle vicinanze di fi amme vivere o nelle fumate. I vapori del gas possono causare esplosioni e incendi.

1. Svotate il serbatoio della benzina con una pompa di aspirazione.
2. Avviate il motore e fatelo funzionare fi no a quando si sua consumata la benzina restante.
3. Fate il cambio dell'olio dopo agli stagione. A tale scopo scaricate dal motore caldo l'olio esausto e riempitelo diolio nuovo.
4. Togliete la candela di accensione alla testa del cilindro. Versate ca. 20ml diolio con un oliatore nel cilindro. Tirate lentamente l'impugnatura dello starter in modo che I'olio protegga I'interno del cilindro. Riavvitate la candela.
5. Pulite le alette di raff reddamento del cilindro e della carcassa.
6. Pulite tutto l'apparecchio in modo da protegere la vernice.

7. Tenete l'apparecchio in un ambiente o in un luogo ben areato.

8. Smontate la batteria se mette via il tosaerba per più di 3 mesi.

Le averternze per la conservazione della batteria sono disponibili nelle averternze di sicurezza della batteria (Punto 3).

7.4 Preparazione del tosaerba per il trasporto

1. Svuotate il serbatoio della benzina (vedi punto 7.3/1)
2. Fate funzionare il motore fi no a quando si sia consumata la benzina restante.
3. Svuotate I'olio del motore dal motore ancora caldo.
4. Togliete il connettore alla candela di accensione.
5. Pulite le alette di raff reddamento del cilindro e della carcassa.
6. Sganciate la fune di avvio dal gancio (Fig. 3c). Svitate i dadi a stella e piegate verso il basso l'archetto di spinta superiore. Nel ribaltare l'archetto di spinta fate attenzione che i cavi fl essibili non vengano piegati.
7. Inserite alcuni strati di cartone fra il manico inferiore ed il motore per evitare che sfreghino l'uno contro l'alto.

7.5 Materiale di consumo, materiale soggetti ad usura e pezioni di ricambio

I pezzi di ricambio, i materiali di consumo e soggetti ad usura, come ad es. olio del motore, cinghia trapezoidale, candele di accensione, cartuccia del filtrlo dell'aria, filtrlo della benzina, batterie o lame non rientrano nella garanzia dell'apparecchio.

7.6 Ordinazione di pezzi di ricambio

In caso di ordinazione di pezioni di ricambio è necessarioindicarequanto segue

• Tipo di apparecchio
  -Numero di articolo dell'apparecchio
  -Numero di identificazione dell'apparecchio
  -Numero del pezzo di ricambio richiesto

Per i prezzi attuali e le informazioni attuali si veda www.isc-gmbh.info

IT

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e我的心ouri accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informazioni rivolgetevi a un negotio specializzato o all'amministrazione comunale!

IT

9. Tabella per l'eliminazione delle anomalie

Avverenza: prima spegnete il motore e staccate il connettore della candela di accensione e poi eseguite le operazioni di ispezione o le regolazioni.

Avverenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle usioni.

Anomalie Possibile causa Eliminazione
Movimento irregolare, forti vibrazioni dell'apparecchio	- Viti allentate- Serraggio della lama allentato-Lama squilibrata	- Controllate le viti- Controllate il serraggio della lama-Sostituite la lama
Il motore non funziona	- Leva di avvio/arresto motore non premuta-Candela difettosa-Serbatoio del carburante vuoto	- Premere leva di avvio/arresto moto-re-Sostituite la candela di accensione-Riempite di carburante
Il motore funziona in modo irregularare	- Filtrò dell'aria sporco-Candela sporca	- Pulite il fi lltro dell'aria-Pulite la candela
Il prato diventa giallo, taglio irregularare	- Lama non affi lata-Altezza del taglio insuffi ciente	- Affi late la lama- Regolate l'altezza corretta
Scarico dell'erba eseguito male	- Altezza del taglio insuffi ciente-Lama consumata-Sacco di raccolta ostruito	- Eseguite la regolazione corretta-Sostituite la lama-Svuotate il sacco di raccolta
La batteria non vie- ne ricaricata	- Contatto impreciso della connessione della spina alla batteria-Batteria difettosa-Fusibile (Pos. 19) 5A difettoso	- Pulire i contatti-Fate controllare la batteria da un technique ed eventualmente sostitui-tela- Controllate il funzionamento dell'apparecchio con un'altra batteria, sostituite il fusibile
Il motorino di avvia- mento non gira	- Batteria scarica-Batteria non collegata-Collegamenti a spina non presenti	- Ricaricate la batteria-Collegate la batteria- Controllate i collegamenti a spina

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda I'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

IT

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura *	Filtro dell'aria, cavi flessibili, cestello di raccolta, ruote in gomma, frizione
Materiale di consumo/parti di consumo * Lame
Parti mancanti

• non necessariamente compreso tra gli elementi fornit!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

IT

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicate in questa schedà di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi alla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 60 anni e inizi a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è escluda la rivendicazione di diritti di garanzia sulla scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

• Per rivendicare il diritto di garanzia vi preghiamo di denominciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

ES

Índice de Contents

6.6 Tömmagrasuppsamlaren

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
