GEBRUIKSAANWIJZING EPOS Reference Station HUSQVARNA

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

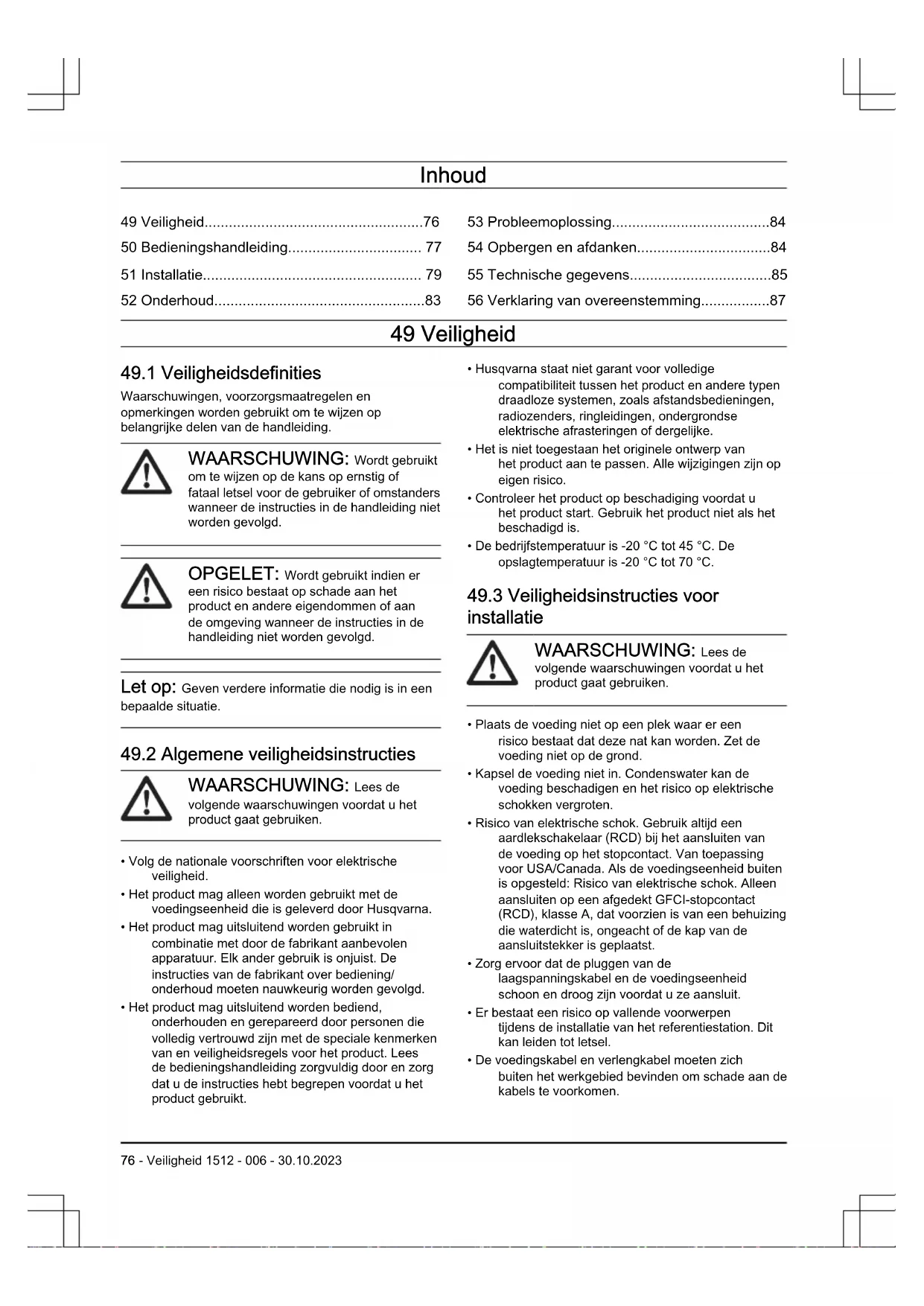

49.2 Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Volg de nationale voorschriften voor elektrische veiligheid.

• Het product mag alleen worden gebruikt met de voedingseenheid die is geleverd door Husqvarna.

• Het product mag uitsluitend worden gebruikt in combinatie met door de fabrikant aanbevolen apparatuur. Elk ander gebruik is onjuist. De instructies van de fabrikant over bediening/ onderhoud moeten nauwkeurig worden gevolgd.

• Het product mag uitsluitend worden bediend, onderhouden en gerepareerd door personen die volledig vertrouwd zijn met de speciale kenmerken van en veiligheidsregels voor het product. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

• Husqvarna staat niet garant voor volledige compatibiliteit tussen het product en andere typen draadloze systemen, zoals afstandsbedieningen, radiozenders, ringleidingen, ondergrondse elektrische afrasteringen of dergelijke.

• Het is niet toegestaan het originele ontwerp van het product aan te passen. Alle wijzigingen zijn op eigen risico.

• Controleer het product op beschadiging voordat u het product start. Gebruik het product niet als het beschadigd is.

• De bedrijfstemperatuur is -20 °C tot 45 °C. De opslagtemperatuur is -20 °C tot 70 °C.

49.3 Veiligheidsinstructies voor

installatie WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Plaats de voeding niet op een plek waar er een risico bestaat dat deze nat kan worden. Zet de voeding niet op de grond.

• Kapsel de voeding niet in. Condenswater kan de voeding beschadigen en het risico op elektrische schokken vergroten.

• Risico van elektrische schok. Gebruik altijd een aardlekschakelaar (RCD) bij het aansluiten van de voeding op het stopcontact. Van toepassing voor USA/Canada. Als de voedingseenheid buiten is opgesteld: Risico van elektrische schok. Alleen aansluiten op een afgedekt GFCI-stopcontact (RCD), klasse A, dat voorzien is van een behuizing die waterdicht is, ongeacht of de kap van de aansluitstekker is geplaatst.

• Zorg ervoor dat de pluggen van de laagspanningskabel en de voedingseenheid schoon en droog zijn voordat u ze aansluit.

• Er bestaat een risico op vallende voorwerpen tijdens de installatie van het referentiestation. Dit kan leiden tot letsel.

• De voedingskabel en verlengkabel moeten zich buiten het werkgebied bevinden om schade aan de kabels te voorkomen.

- Veiligheid 1512 - 006 - 30.10.2023• Er bestaat een risico dat het referentiestation valt wanneer u het op een hoge positie installeert. Zorg ervoor dat u het referentiestation installeert op een stabiele positie.

49.4 Veiligheidsinstructies voor

onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Haal de stekker van het product uit het stopcontact voordat u het product reinigt of er onderhoud aan uitvoert.

Om het risico op schade aan elektrische componenten in het referentiestation te verkleinen, raden we aan de voeding naar het referentiestation uit te schakelen als er gevaar voor onweer bestaat. Sluit de voeding weer aan als er geen gevaar voor onweer is. 50 Bedieningshandleiding

Serienummer: Het serienummer staat op het productplaatje en op de productverpakking. Gebruik het serienummer om uw product te registreren op www.husqvarna.com.

Neem contact op met uw Husqvarna-dealer voor ondersteuning met betrekking tot het product.

50.1.2 Productbeschrijving

Let op: Husqvarna werkt het uiterlijk en de werking van producten regelmatig bij. Zie Steun op pagina 77

Het product is een referentiestation dat satellietsignalen ontvangt en correctiegegevens naar de maaier stuurt. Eén referentiestation kan worden gebruikt voor meerdere robotmaaiers. Het referentiestation kan als repeater worden gebruikt om een netwerk van referentiestations te maken. U kunt de repeaters gebruiken in grotere gebieden zoals golfbanen, om een zwak referentiestationsignaal te voorkomen. Eén hoofdreferentiestation ontvangt de satellietsignalen en de andere referentiestations fungeren als repeaters.

-systeem bevat een robotmaaier, een laadstation en een referentiestation. De robotmaaier en het referentiestation ontvangen satellietsignalen voor positionering. Het referentiestation staat stil en stuurt correctiegegevens naar de robotmaaier om een nauwkeurige positie voor de maaier te verkrijgen. Het werkgebied wordt virtueel in een app gemaakt door het product te bedienen en waypoints toe te voegen om een kaart in een app te maken. 1512 - 006 - 30.10.2023 Bedieningshandleiding - 7750.1.4 Productoverzicht

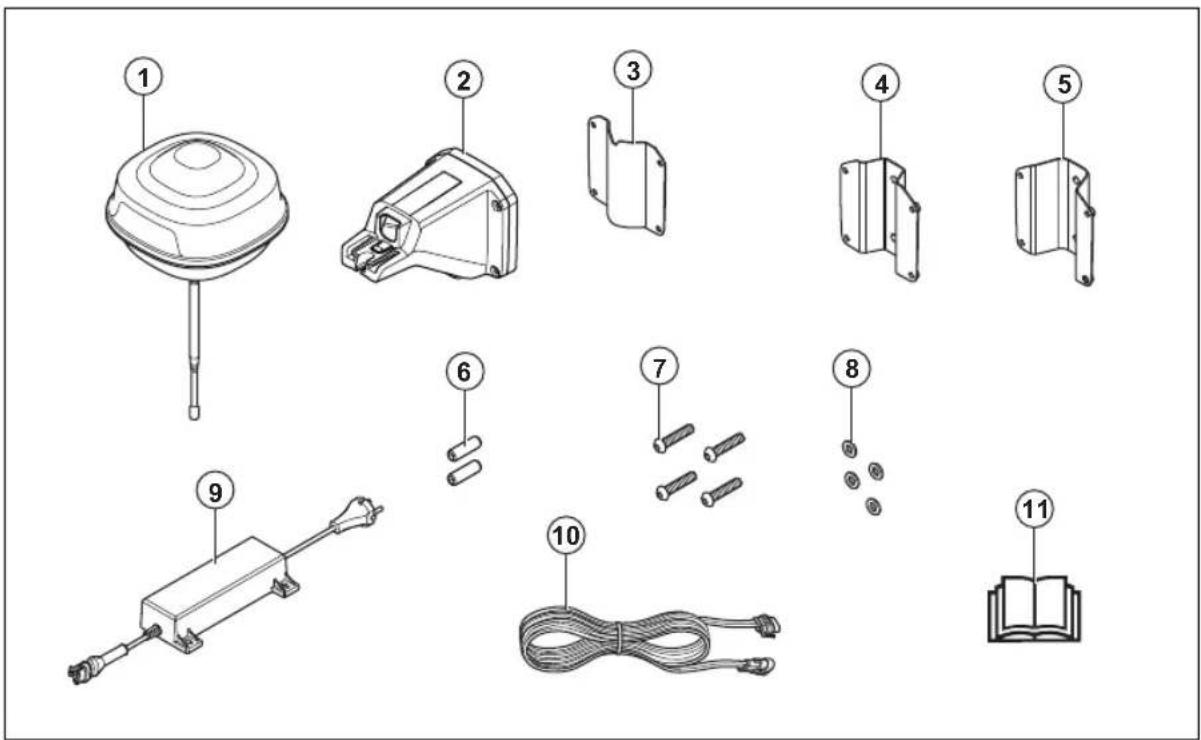

4. Paalbeugel klein, voor paalafmetingen 32-44 mm/

5. Paalbeugel groot, voor paalafmetingen 44-55 mm/

50.1.5 Symbolen op het product

Deze symbolen staan op het product. Zorg ervoor dat u deze begrijpt. Dit product voldoet aan de geldende EU- richtlijnen. Dit product voldoet aan de geldende UK- richtlijnen. Het is niet toegestaan om het product als normaal huishoudelijk afval af te voeren. Houd u aan de nationale voorschriften en gebruik het lokale recyclingsysteem. Gebruik een losse voeding met de specificaties die op het typeplaatje naast het symbool staan vermeld. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Het uiterlijk kan afhankelijk van de markt verschillen

78 - Bedieningshandleiding 1512 - 006 - 30.10.202351 Installatie

51.1 Inleiding - installatie

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product monteert. OPGELET: Gebruik originele reserveonderdelen en origineel installatiemateriaal. Let op: Zie www.husqvarna.com voor meer informatie over de installatie.

51.2 Onderzoeken waar het laadstation

moet worden geplaatst OPGELET: Als zich in het gebied een bliksemafleider bevindt, mag u het referentiestation niet hoger installeren dan de bliksemafleider. OPGELET: Installeer het referentiestation niet op een vlaggenmast. Bewegingen van het referentiestation beïnvloeden de correctiegegevens die met de juiste positie naar het product worden gestuurd.

• Installeer het referentiestation op een vast object dat niet kan bewegen of draaien.

• Installeer het referentiestation op een paal of een muur. De paal moet 32-55 een diameter van mm / 1.26-2.16 inch hebben om de opzetstukken op het referentiestation te kunnen plaatsen. Let op: Als het referentiestation aan een muur wordt gemonteerd, moet de bovenkant van het referentiestation zich boven de muur bevinden. Er mag geen metaal in de muur zitten.

• Zorg ervoor dat het referentiestation volledig zicht op de lucht heeft. Zorg ervoor dat de lucht onbelemmerd zichtbaar is in alle richtingen boven een elevatehoek van 10°. 160° 10°10°

• Installeer het referentiestation in een hoge positie voor een groter radiosignaalbereik. Installeer het referentiestation op een minimumhoogte van 2.5 m / 8 ft.

• Zorg ervoor dat de maximale afstand tussen het referentiestation en het product 500 m/ 1640 ft. is bij een vrije zichtlijn. Objecten tussen het referentiestation en het product verkleinen de afstand.

• Zorg dat de afstand tussen het referentiestation en het product kleiner is dan 500m / 1640 ft.

• Installeer het referentiestation waar het radiosignaal alle delen van het werkgebied bereikt. Grote objecten kunnen de radiosignalen blokkeren.

• U kunt meer dan één referentiestation installeren om te fungeren als repeater in een groot gebied. Neem contact op met een Husqvarna- vertegenwoordiger bij u in de buurt voor meer informatie. Let op: Speciale instellingen zijn nodig als de locatie meer dan een referentiestation heeft. Neem contact op met een Husqvarna-vertegenwoordiger bij u in de buurt voor meer informatie.

51.3 Onderzoeken waar de voeding

moet worden geplaatst WAARSCHUWING: U mag de laagspanningskabel niet doorsnijden. Er bestaat een gevaar voor elektrische schokken. OPGELET: Zorg ervoor dat de messen van de robotmaaier de stroomkabels niet doorsnijden.

• Plaats de voeding in een gebied met een dak en bescherming tegen de zon en de regen. 1512 - 006 - 30.10.2023 Installatie - 79• Plaats de voeding in een gebied met een goede luchtstroom.

• Gebruik een aardlekschakelaar wanneer u de voeding aansluit op het stopcontact.

• Verleng de laagspanningskabel indien nodig. De laagspanningskabel kan worden verlengd tot 100 m / 328 ft.

51.4 Montage van het product

Lees en begrijp de instructies met betrekking tot het laadstation. Zie Onderzoeken waar het laadstation moet worden geplaatst op pagina 79

Lees de bedieningshandleiding voor de robotmaaier die samen met het referentiestation moet worden gebruikt. U kunt het referentiestation op een paal of een muur installeren. OPGELET: Bewegingen van het referentiestation beïnvloeden de correctiegegevens die met de juiste positie naar het product worden gestuurd. Het referentiestation moet stevig op de paal of muur worden geïnstalleerd. OPGELET: De items op de kaart veranderen van positie als u het referentiestation verplaatst. Pas de items op de kaart aan of voer de installatie opnieuw uit in de Automower

• Schroevendraaier, Torx 20.

• Inbussleutel, 4 mm. Meegeleverd in de doos.

51.4.2 Het referentiestation installeren op

1. Bevestig de paal stevig aan een muur of dak of

op de grond. Zorg ervoor dat de paal niet kan bewegen of per ongeluk verplaatst kan worden.

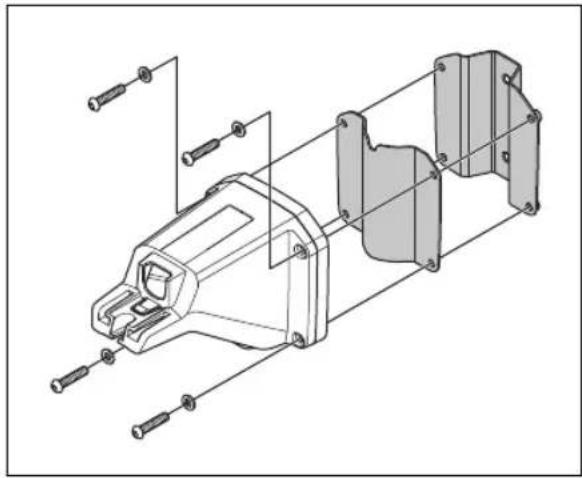

2. Bevestig de steunbeugel en een van de

paalsteunen aan de arm met de 4 schroeven (4mm-inbussleutel). Let op: De paalsteunen zijn verkrijgbaar in 2 afmetingen, zodat ze passen op palen met verschillende afmetingen. Selecteer de juiste paalsteun voor uw installatie.

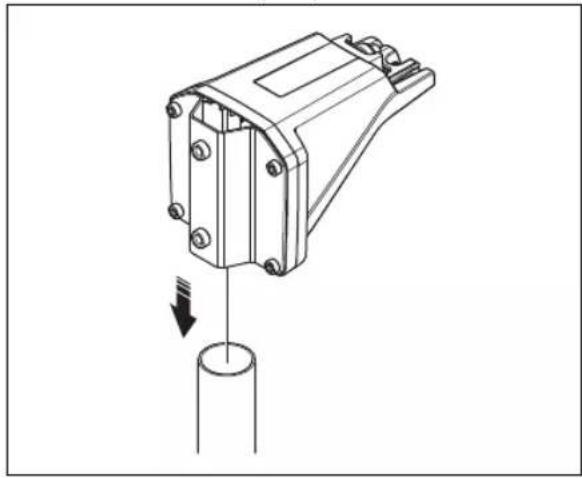

3. Plaats de arm boven op de paal.

Let op: Het referentiestation moet aan de bovenkant van de paal worden geïnstalleerd.

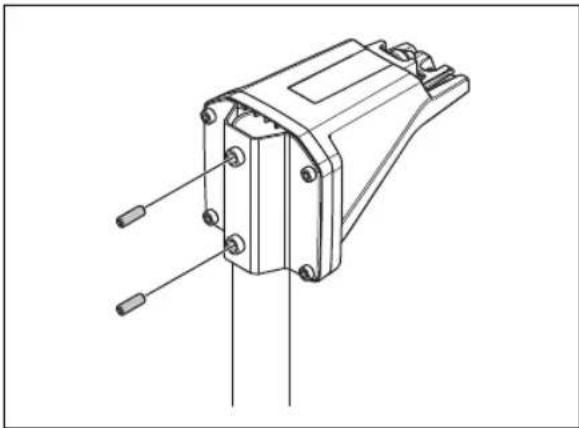

4. Bevestig het referentiestation op de paal met

behulp van de 2 schroeven (4 mm inbussleutel).

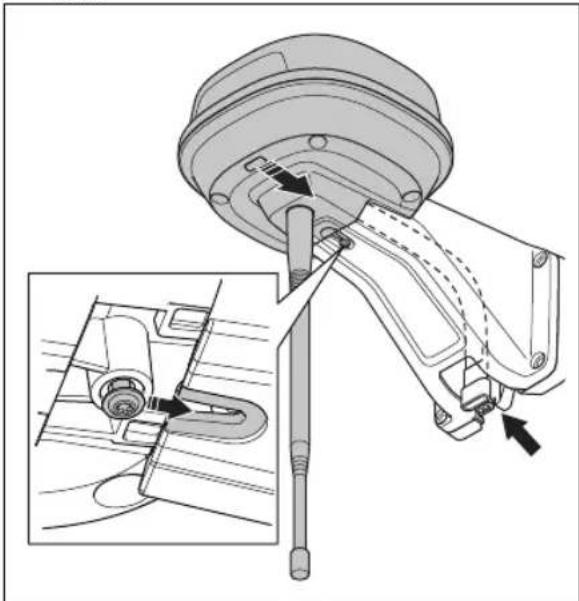

- Installatie 1512 - 006 - 30.10.20235. Trek de kabel op het referentiestation door de sleuf in de arm en installeer het referentiestation op de arm.

6. Bevestig de connector aan de klemmen op de arm.

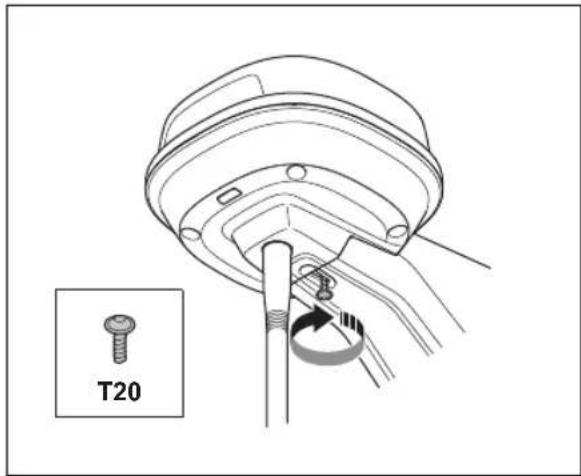

7. Draai de schroef (Torx 20) op de arm van het

referentiestation vast. T20

8. Sluit de laagspanningskabel aan op het

referentiestation en de voeding. Zie Onderzoeken waar de voeding moet worden geplaatst op pagina

aan de paal vanaf het referentiestation naar de voeding. OPGELET: Indien de laagspanningskabel niet stevig is bevestigd met kabelbinders, kan deze bij harde wind beschadigd raken.

10. Plaats de voedingseenheid 30-200cm / 1-6.5 ft.

boven de grond. Zie Onderzoeken waar de voeding moet worden geplaatst op pagina 79

11. Sluit de voedingskabel aan op een stopcontact van

brandt. Eerst knippert de led-statusindicator gedurende enkele minuten groen. Zie Led- indicator op het referentiestation op pagina 84

51.4.3 Het referentiestation installeren op

een muur Let op: Omdat muren kunnen verschillen, worden schroeven voor bevestiging aan de muur niet meegeleverd.

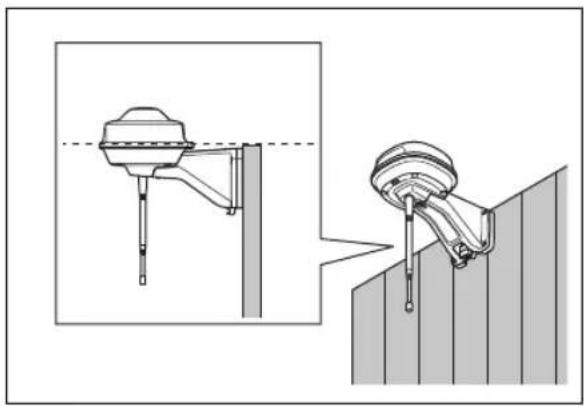

1. Houd de arm voor het referentiestation vast op

de muur waar u het wilt bevestigen. Breng 4 markeringen aan op de muur waar u 4 schroeven wilt bevestigen. 1512 - 006 - 30.10.2023 Installatie - 81Let op: Als het referentiestation aan een muur wordt gemonteerd, moet de bovenkant van het referentiestation zich boven de muur bevinden.

2. Boor 4 gaten in de muur voor de 4 schroeven.

3. Installeer het referentiestation met 4 schroeven

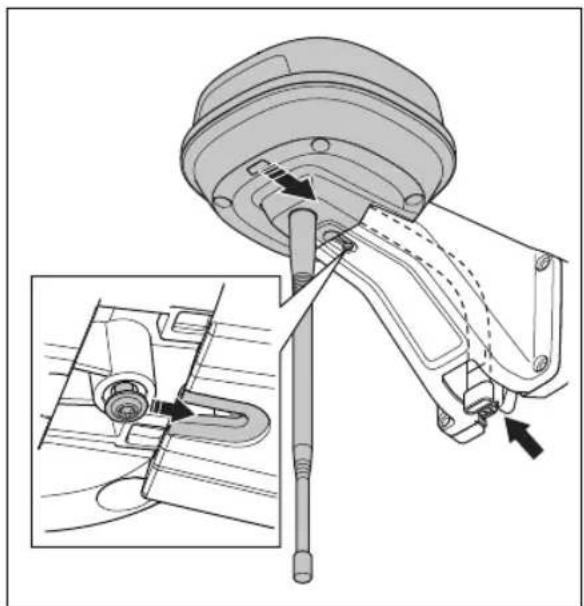

4. Trek de kabel op het referentiestation door de sleuf

in de arm en installeer het referentiestation op de arm.

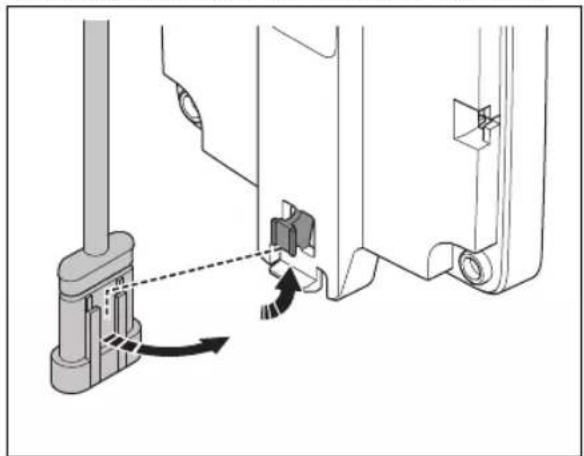

5. Bevestig de connector aan de klemmen op de arm.

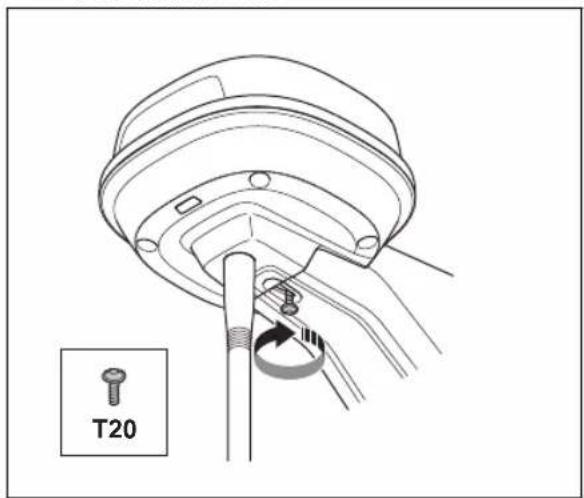

6. Draai de schroef (Torx 20) op de arm van het

- Installatie 1512 - 006 - 30.10.20237. Sluit de laagspanningskabel aan op het referentiestation en de voeding.

8. Bevestig de laagspanningskabel met kabelbinders

aan de muur vanaf het referentiestation naar de voeding. OPGELET: Indien de laagspanningskabel niet stevig is bevestigd met kabelbinders, kan deze bij harde wind beschadigd raken.

9. Plaats de voedingseenheid 30-200cm / 1-6.5 ft.

boven de grond. Zie Onderzoeken waar de voeding moet worden geplaatst op pagina 79

10. Sluit de voedingskabel aan op een stopcontact van

brandt. Eerst knippert de led-statusindicator gedurende enkele minuten groen. Zie Led- indicator op het referentiestation op pagina 84

52.1 Introductie - onderhoud

Voor een betere werking en langere levensduur van het product reinigt u het product regelmatig en vervangt u versleten onderdelen.

52.2 Onderhoudsschema

Het onderhoudsschema laat zien hoe service en onderhoud aan het product moeten worden uitgevoerd. Volg het onderhoudsschema voor een beter bedrijf en een langere levensduur van het product. X = De instructies zijn opgenomen in deze gebruikershandleiding. O = De instructies zijn niet opgenomen in deze gebruikershandleiding. Neem contact op met uw erkende servicedealer. Ter voorbereiding Elk jaar Elke drie jaar Reinig het product. Zie Product reinigen op pagina 83 . X Controleer het product op beschadiging en slijtage. X Voer een update van de firmware uit. O Controleer de servicemeldingen op aanbevolen upgrades. O Onderhoud Controleer het aanhaalmoment van de schroeven. Zie Aanhaalmomenten op pagina 84 . X Vervang het luchtstroomfilter. O Open het product en vervang alle afdichtstrips. O

52.3 Product reinigen

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. OPGELET: Reinig het product niet met een hogedrukspuit. Gebruik geen oplosmiddelen voor reiniging. Reinig het product indien nodig met een vochtige doek. 1512 - 006 - 30.10.2023 Onderhoud - 8352.4 Aanhaalmomenten Schroef Gereedschap Aanhaalmoment (Nm) Bovenste op onderste helft van chassis Torx 20 1,8 Referentiestation naar arm Torx 20 1,8 Arm naar paal Inbussleutel, 4 mm 5-6 Arm, steunbeugel en paalsteun Inbussleutel, 4 mm 5-6 53 Probleemoplossing

53.1 Led-indicator op het referentiestation

Licht Status Groen knipperend lampje Opstarten van het referentiestation. Wacht enkele minuten. Groen licht brandt constant In bedrijf. Rood knipperend lampje Het referentiestation werkt niet vanwege een fout. Koppel het netsnoer los en sluit het weer aan om het product opnieuw op te starten. Indien het probleem zich blijft voordoen, neem dan contact op met uw erkende servicedealer. Wit knipperend lampje Er is een firmware-update nodig. Neem contact op met uw plaatselijke Husqvarna vertegenwoordiger. Geel knipperend licht Alleen voor referentiestation in repeatermodus: Het referentiestation in repeatermodus heeft geen verbinding met het hoofdreferentiestation. Het referentiestation staat in de opstartmodus of heeft geen verbinding met het hoofdreferentiestation. Als er geen verbinding is, controleert u het hoofdreferentiestation of de dichtstbijzijnde repeater. 54 Opbergen en afdanken

Als u het referentiestation binnen opbergt, moet u de arm op de paal of muur laten zitten zodat u het referentiestation weer in de oorspronkelijke positie kunt installeren. Als u het referentiestation in de winter buiten houdt, raden we u aan de voeding aangesloten te houden.

Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.

Afmetingen Lengte, max. lengte inclusief plaat voor montage op paal cm/inch 36 / 13,8 Breedte, cm/inch 19 / 7,5 Hoogte, cm/inch 36 / 13,8 Gewicht, referentiestation kg / lb 0,88 / 1,9 Gewicht, arm kg / lb 0,33 / 0,73 Productgegevens Type voedingseenheid ADP-40KR, ADP-40FW XX Invoer voedingseenheid, V AC 100-240 Uitvoer voedingseenheid, V DC 28 Uitvoer voedingseenheid, A 1,3 Laagspanningskabel, lengte m/ft 20 / 66 IP-code referentiestation IPX5 IP-code voedingseenheid IP44 Stroomverbruik, W 2 Ondersteuning frequentiebanden Bluetooth

-uitgangsvermogen (voor service) 8 dBm SRD868 (Europa) 13 dBm SRD915 (Noord-Amerika) 13 dBm SRD915 (Australië) 13 dBm SRD915 (Nieuw-Zeeland) 13 dBm We kunnen niet garanderen dat het product volledig compatibel is met andere typen draadloze systemen zoals afstandsbedieningen en radiozenders. 1512 - 006 - 30.10.2023 Technische gegevens - 8555.2 Geregistreerde handelsmerken Het Bluetooth

-woordmerk en de logo’s zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie.

1512 - 006 - 30.10.2023 Verklaring van overeenstemming - 8756.2 Vertaalde EU-verklaring van overeenstemming Wij, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Communicatieset Merk HUSQVARNA Type/model HUSQVARNA Reference Station Identificatie Serienummers vanaf 2023 week 44 volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2014/53/EU "Betreffende radioapparatuur" 2011/65/EU "Beperking van het gebruik van bepaalde gevaarlijke stoffen" en dat de volgende normen en/of technische specificaties zijn toegepast;
