MANUAL DE USUARIO EPOS Reference Station HUSQVARNA

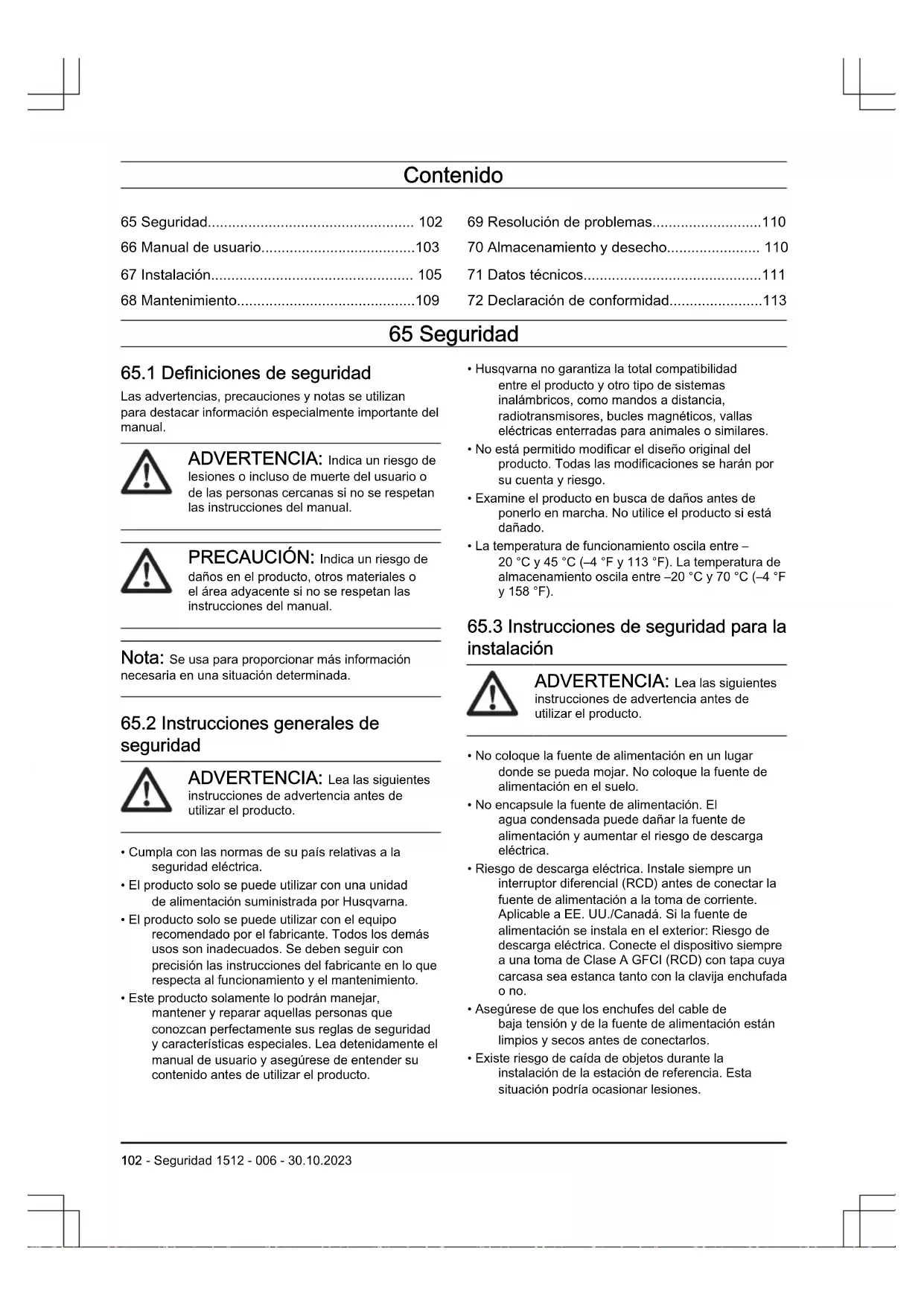

65.1 Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual. PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual. Nota: Se usa para proporcionar más información necesaria en una situación determinada.

65.2 Instrucciones generales de

seguridad ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Cumpla con las normas de su país relativas a la seguridad eléctrica.

• El producto solo se puede utilizar con una unidad de alimentación suministrada por Husqvarna.

• El producto solo se puede utilizar con el equipo recomendado por el fabricante. Todos los demás usos son inadecuados. Se deben seguir con precisión las instrucciones del fabricante en lo que respecta al funcionamiento y el mantenimiento.

• Este producto solamente lo podrán manejar, mantener y reparar aquellas personas que conozcan perfectamente sus reglas de seguridad y características especiales. Lea detenidamente el manual de usuario y asegúrese de entender su contenido antes de utilizar el producto.

• Husqvarna no garantiza la total compatibilidad entre el producto y otro tipo de sistemas inalámbricos, como mandos a distancia, radiotransmisores, bucles magnéticos, vallas eléctricas enterradas para animales o similares.

• No está permitido modificar el diseño original del producto. Todas las modificaciones se harán por su cuenta y riesgo.

• Examine el producto en busca de daños antes de ponerlo en marcha. No utilice el producto si está dañado.

• La temperatura de funcionamiento oscila entre – 20°C y 45°C (–4°F y 113°F). La temperatura de almacenamiento oscila entre –20°C y 70°C (–4°F y 158°F).

65.3 Instrucciones de seguridad para la

instalación ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No coloque la fuente de alimentación en un lugar donde se pueda mojar. No coloque la fuente de alimentación en el suelo.

• No encapsule la fuente de alimentación. El agua condensada puede dañar la fuente de alimentación y aumentar el riesgo de descarga eléctrica.

• Riesgo de descarga eléctrica. Instale siempre un interruptor diferencial (RCD) antes de conectar la fuente de alimentación a la toma de corriente. Aplicable a EE.UU./Canadá. Si la fuente de alimentación se instala en el exterior: Riesgo de descarga eléctrica. Conecte el dispositivo siempre a una toma de Clase A GFCI (RCD) con tapa cuya carcasa sea estanca tanto con la clavija enchufada o no.

• Asegúrese de que los enchufes del cable de baja tensión y de la fuente de alimentación están limpios y secos antes de conectarlos.

• Existe riesgo de caída de objetos durante la instalación de la estación de referencia. Esta situación podría ocasionar lesiones.

- Seguridad 1512 - 006 - 30.10.2023• El cable de alimentación y el cable alargador deben estar fuera del área de trabajo para evitar daños en los cables.

• Si instala la estación de referencia en un punto elevado, existe el riesgo de caídas. Sitúese de tal manera que no pueda perder el equilibrio cuando instale la estación de referencia.

65.4 Instrucciones de seguridad para el

mantenimiento ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Desconecte el producto de la toma de corriente antes de limpiarlo o de someterlo a operaciones de mantenimiento.

65.5 En caso de tormenta eléctrica

Para reducir el riesgo de daños en los componentes eléctricos de la estación de referencia, recomendamos desconectar la fuente de alimentación de la estación de referencia si existe riesgo de tormenta eléctrica. Vuelva a conectar la fuente de alimentación cuando desaparezca el riesgo de tormenta eléctrica. 66 Manual de usuario

Nº de serie: El número de serie se encuentra en la placa de características y en el embalaje del producto. Utilice el número de serie para registrar su producto en www.husqvarna.com.

Para obtener asistencia sobre el producto, póngase en contacto con su distribuidor Husqvarna.

66.1.2 Descripción del producto

Nota: Husqvarna actualiza periódicamente el aspecto y el funcionamiento de los productos. Consulte Asistencia en la página 103

El producto es una estación de referencia que recibe señales por satélite y envía datos de corrección al robot cortacésped. Es posible utilizar la misma estación de referencia con varios robots cortacésped. La estación de referencia puede funcionar como repetidor para crear una red de estaciones de referencia. Puede utilizar repetidores en áreas más grandes, por ejemplo, campos de golf, para evitar que la señal de la estación de referencia sea débil. Una estación de referencia principal recibe las señales de satélite y las demás funcionan como repetidores.

66.1.3 Descripción del sistema

incluye un robot cortacésped, una estación de carga y una estación de referencia. El robot cortacésped y la estación de referencia reciben señales de posicionamiento por satélite. La estación de referencia es estática y envía datos de corrección al robot cortacésped para obtener una posición precisa de este último. El área de trabajo se crea virtualmente mediante una aplicación; para ello, se hace funcionar el producto y se añaden puntos de referencia a fin de trazar un mapa en la aplicación. 1512 - 006 - 30.10.2023 Manual de usuario - 10366.1.4 Descripción del producto

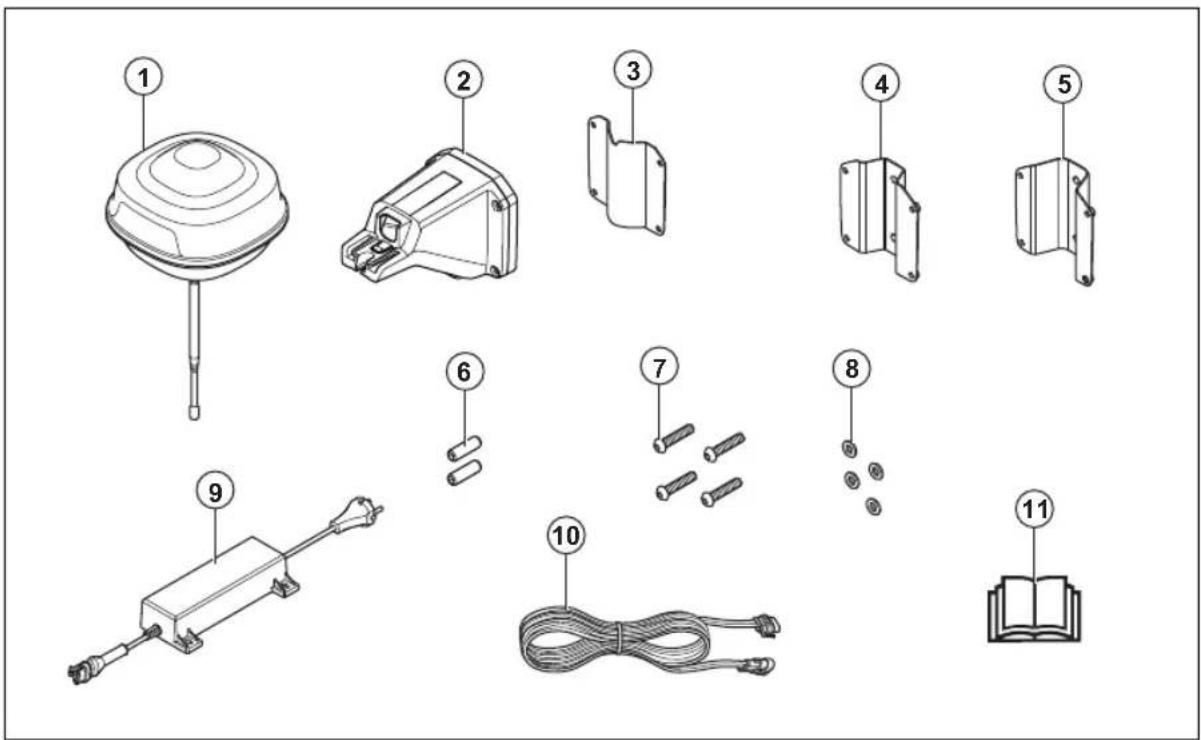

1. Estación de referencia

4. Abrazadera para poste pequeño, 32-44mm

9. Fuente de alimentación

10. Cable de baja tensión

11. Manual de usuario

66.1.5 Símbolos que aparecen en el

producto Puede encontrar estos símbolos en el producto. Asegúrese de comprender su significado. Este producto cumple con las directivas vigentes de la UE. Este producto cumple con las directivas vigentes del Reino Unido. No está permitido desechar el producto como residuo doméstico normal. Respete las normativas nacionales y utilice el sistema de reciclaje local. Utilice una fuente de alimen- tación extraíble conforme a lo especificado en la placa de características técnicas, junto al símbolo. Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en algunos mercados.

La apariencia puede variar en función del mercado

104 - Manual de usuario 1512 - 006 - 30.10.202367 Instalación

67.1 Introducción sobre la instalación

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de instalar el producto. PRECAUCIÓN: Utilice material para la instalación y piezas de repuesto originales. Nota: Consulte www.husqvarna.com para obtener más información acerca de la instalación.

67.2 Elección del lugar donde colocar

la estación de referencia PRECAUCIÓN: Si hay un pararrayos cerca, no instale la estación de referencia a una altura superior a la del pararrayos. PRECAUCIÓN: No instale la estación de referencia en un mástil. Cualquier movimiento que se produzca en la estación de referencia influirá en los datos de corrección que se enviarán al producto con la posición exacta.

• Instale la estación de referencia en un objeto fijo que no se mueva ni gire.

• Instale la estación de referencia en un poste o en una pared. El poste debe tener un diámetro de 32-55mm (1.26-2.16 pulg.) para poder usar los accesorios de montaje de la estación de referencia. Nota: Si la estación de referencia se monta en una pared, deberá situarse por encima de la pared. No debe haber metal en la pared.

• Asegúrese de que la estación de referencia tiene una vista completa del cielo. Asegúrese de que se ve el cielo sin obstáculos en todas las direcciones por encima de un ángulo de elevación de 10°. 160° 10°10°

• Instale la estación de referencia en una posición alta para aumentar el alcance de la señal de radio. Instale la estación de referencia a una altura mínima de 2.5m (8pies).

• Asegúrese de que la distancia máxima entre la estación de referencia y el producto es de 500m (1640pies) siempre que no exista ningún obstáculo entre ambos. Si hay algún obstáculo entre ambos, la distancia disminuye.

• Asegúrese de que la distancia entre la estación de referencia y el producto sea inferior a 500m (1640pies).

• Instale la estación de referencia en un lugar desde donde la señal de radio pueda alcanzar toda el área de trabajo. Los objetos grandes pueden obstaculizar las señales de radio.

• En una área amplia, puede instalar más de una estación de referencia para que funcionen como repetidores. Póngase en contacto con su representante local de Husqvarna para obtener más información. Nota: Si hay más de una estación de referencia en el recinto, será necesario realizar ajustes especiales. Póngase en contacto con su representante local de Husqvarna para obtener más información.

67.3 Determinar el lugar donde se

colocará la fuente de alimentación ADVERTENCIA: No corte el cable de baja tensión. Puede sufrir una descarga eléctrica. PRECAUCIÓN: Tome todas las precauciones para que las cuchillas del robot cortacésped no puedan cortar los cables de alimentación. 1512 - 006 - 30.10.2023 Instalación - 105• Coloque la fuente de alimentación en una zona a cubierto y protegida del sol y la lluvia.

• Coloque la fuente de alimentación en una zona bien ventilada.

• Utilice un dispositivo de corriente residual (RCD) cuando conecte la fuente de alimentación a la toma de corriente.

• Extienda el cable de baja tensión si es necesario. El cable de baja tensión se puede extender hasta 100m (328ft).

67.4 Instalación del producto

Lea detenidamente las instrucciones sobre la estación de referencia. Consulte la sección Elección del lugar donde colocar la estación de referencia en la página

Lea el manual de usuario del robot cortacésped que va a utilizar con la estación de referencia. Puede instalar la estación de referencia en un poste o en una pared. PRECAUCIÓN: Cualquier movimiento que se produzca en la estación de referencia influirá en los datos de corrección que se enviarán al producto con la posición exacta. La estación de referencia debe instalarse firmemente en el poste o la pared. PRECAUCIÓN: Si mueve la estación de referencia, los elementos del mapa cambiarán de posición. Ajuste los elementos del mapa o vuelva a realizar la instalación en la aplicación Automower

67.4.1 Herramientas de instalación

• Destornillador Torx20.

• Llave hexagonal de 4mm. Incluida en la caja.

67.4.2 Instalación de la estación de

referencia en un poste

1. Fije el poste firmemente a la pared, al tejado o

al suelo. Cerciórese de que el poste no se pueda mover, ni siquiera de manera accidental.

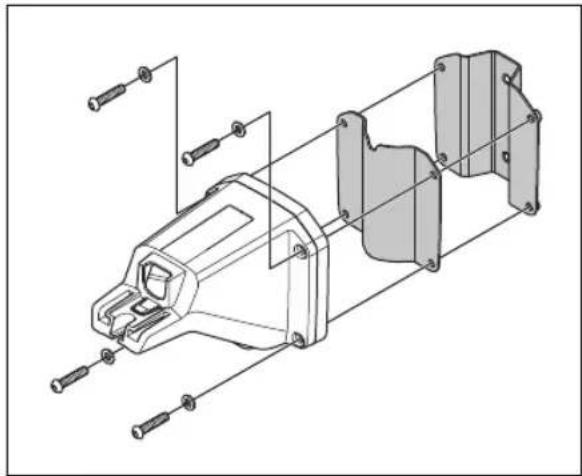

2. Fije el soporte y uno de los soportes para poste

al brazo con los 4tornillos (llave hexagonal de 4mm). Nota: Los soportes para poste están disponibles en 2tamaños, cada uno para un tamaño de poste diferente. Seleccione el soporte para poste adecuado para su instalación.

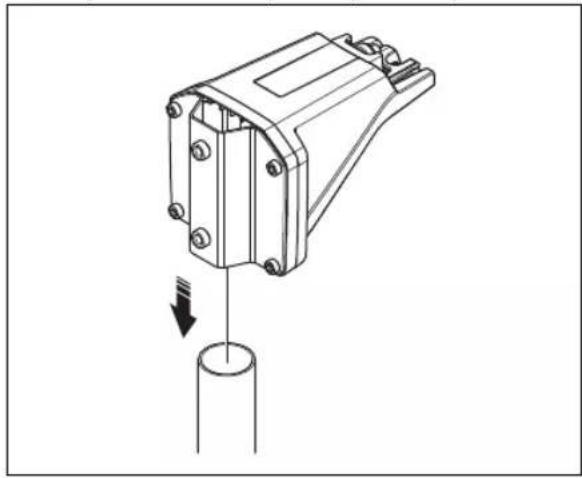

3. Coloque el brazo en la parte superior del poste.

Nota: La estación de referencia debe instalarse en la parte superior del poste.

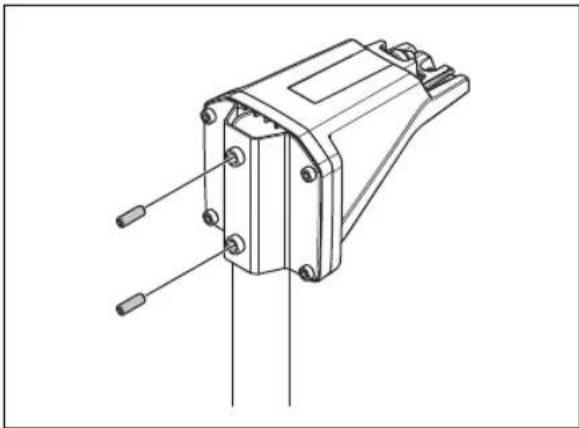

4. Fije la estación de referencia al poste con los

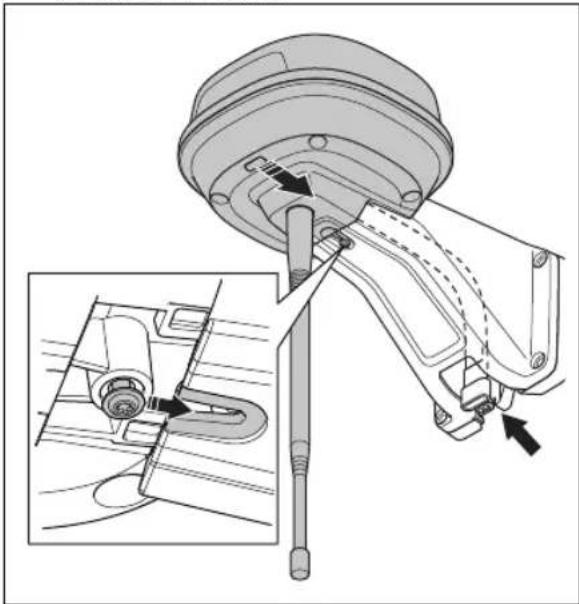

- Instalación 1512 - 006 - 30.10.20235. Pase el cable de la estación de referencia a través de la ranura del brazo e instale la estación de referencia en el brazo.

6. Fije el conector a las abrazaderas del brazo.

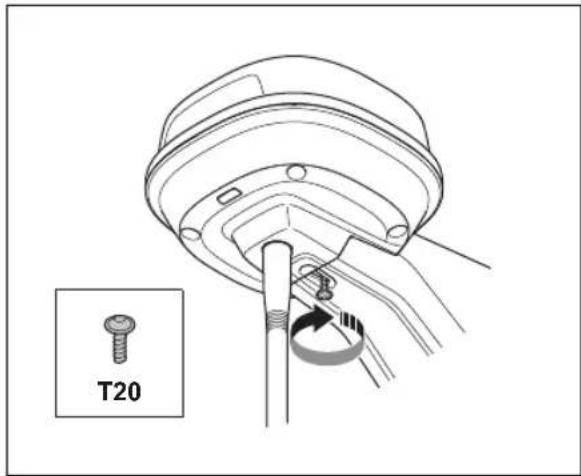

7. Apriete el tornillo (Torx20) del brazo de la estación

8. Conecte el cable de baja tensión a la estación de

referencia y a la fuente de alimentación. consulte Determinar el lugar donde se colocará la fuente de alimentación en la página 105

9. Fije el cable de baja tensión al poste desde

la estación de referencia hasta la fuente de alimentación mediante bridas. PRECAUCIÓN: Si el cable de baja tensión no está bien sujeto con bridas, puede resultar dañado en caso de soplar viento fuerte.

10. Coloque la fuente de alimentación a 30-200

cm (1-6.5pies). por encima del suelo. consulte Determinar el lugar donde se colocará la fuente de alimentación en la página 105

11. Conecte el cable de la fuente de alimentación a

una toma de corriente de 100-240V.

12. Espere hasta que el indicador LED de estado

se ilumine en verde de forma permanente. En primer lugar, el indicador LED de estado parpadea en verde durante unos minutos. consulte Luz indicadora LED de la estación de referencia en la página 110

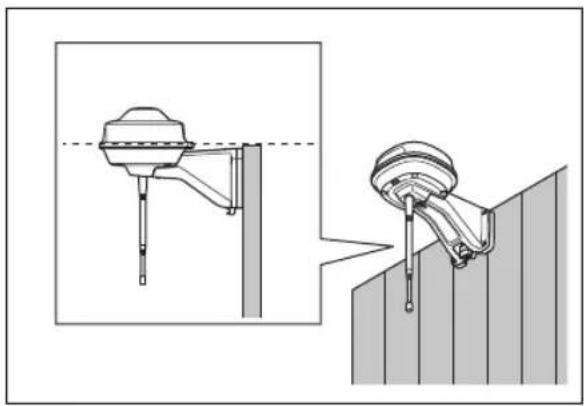

67.4.3 Instalación de la estación de

referencia en una pared Nota: Puesto que las paredes pueden estar construidas con diversos materiales, no se incluyen los tornillos para fijar el producto a la pared.

1. Sostenga el brazo de la estación de referencia

sobre la pared en el punto donde lo vaya a montar. Haga 4marcas en la pared para señalar los puntos donde se colocarán los 4tornillos. 1512 - 006 - 30.10.2023 Instalación - 107Nota: Si la estación de referencia se monta en una pared, deberá situarse por encima de la pared.

2. Taladre 4orificios en la pared para los 4tornillos.

3. Instale la estación de referencia en la pared con

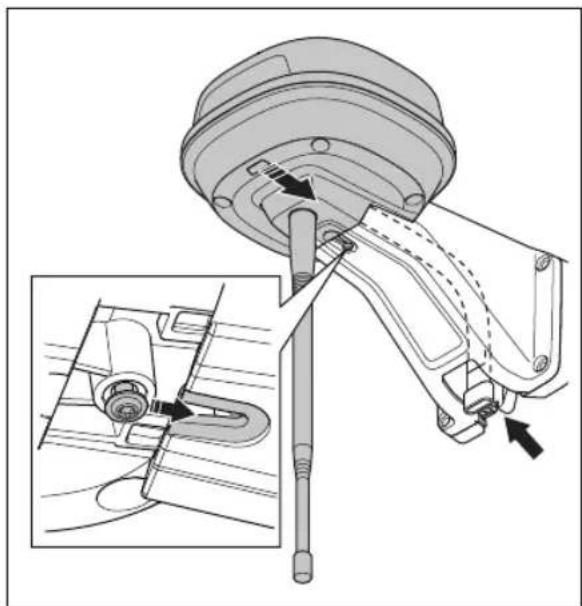

4. Pase el cable de la estación de referencia a través

de la ranura del brazo e instale la estación de referencia en el brazo.

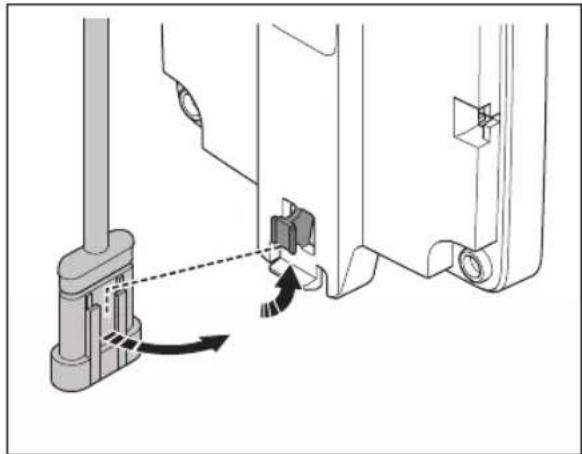

5. Fije el conector a las abrazaderas del brazo.

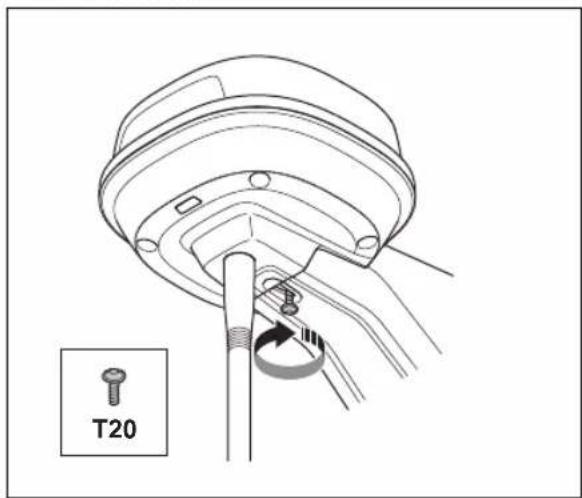

6. Apriete el tornillo (Torx20) del brazo de la estación

- Instalación 1512 - 006 - 30.10.20237. Conecte el cable de baja tensión a la estación de referencia y a la fuente de alimentación.

8. Sujete el cable de baja tensión a la pared desde

la estación de referencia hasta la fuente de alimentación con bridas. PRECAUCIÓN: Si el cable de baja tensión no está bien sujeto con bridas, puede resultar dañado en caso de soplar viento fuerte.

9. Coloque la fuente de alimentación a 30-200

cm (1-6.5pies). por encima del suelo. consulte Determinar el lugar donde se colocará la fuente de alimentación en la página 105

10. Conecte el cable de la fuente de alimentación a

una toma de corriente de 100-240V.

11. Espere hasta que el indicador LED de estado

se ilumine en verde de forma permanente. En primer lugar, el indicador LED de estado parpadea en verde durante unos minutos. consulte Luz indicadora LED de la estación de referencia en la página 110

68.1 Introducción - Mantenimiento

Para mejorar el funcionamiento y garantizar una vida útil más larga, compruebe y limpie el producto periódicamente y sustituya las piezas desgastadas.

68.2 Programa de mantenimiento

En el programa de mantenimiento se indica cómo llevar a cabo las tareas de mantenimiento del producto. Siga el programa de mantenimiento para mejorar el funcionamiento del producto y prolongar su vida útil. X = Estas instrucciones se indican en este manual de usuario. O = Estas instrucciones no se indican en este manual de usuario. Póngase en contacto con un centro de servicio autorizado. Preparación Cada año Cada tres años Limpie el producto. consulte Limpie el producto en la página 109 . X Examine el producto para verificar si presenta daños o si está desgastado. X Actualice el firmware. O Consulte los mensajes de mantenimiento para determinar si hay alguna actualización recomendada.

Mantenimiento Compruebe el par de apriete de los tornillos. consulte Pares de apriete en la página 110 . X Cambie el filtro de aire. O Abra el producto y sustituya todas las tiras de sellado. O

68.3 Limpie el producto

ADVERTENCIA: Desconecte el producto de la fuente de alimentación antes de proceder con las labores de mantenimiento o limpieza. PRECAUCIÓN: No utilice un equipo de limpieza de alta presión para limpiar el producto. No utilice productos disolventes para la limpieza. Si es necesario, limpie el producto con un paño húmedo. 1512 - 006 - 30.10.2023 Mantenimiento - 10968.4 Pares de apriete Tornillo Herramienta Par de apriete de (Nm) Entre las partes superior e inferior del chasis Torx 20 1,8 Entre la estación de referencia y el brazo Torx 20 1,8 Entre el brazo y el poste Llave Allen, 4mm 5-6 Brazo, abrazadera de soporte y abrazadera pa- ra poste Llave Allen, 4mm 5-6 69 Resolución de problemas

69.1 Luz indicadora LED de la estación de referencia

Luz Estado Luz verde intermitente Puesta en marcha de la estación de referencia. Espere unos minutos. Luz verde fija En funcionamiento. Luz roja intermitente La estación de referencia no funciona debido a un error. Desenchufe el cable de alimentación y vuelva a conectarlo para reiniciar el producto. Si el problema persiste, póngase en contacto con un taller de servicio autorizado. Luz blanca intermitente Hay que actualizar el firmware. Hable con su representante local de Husqvarna. Luz amarilla intermitente Solo para estación de referencia en modo repetidor: La estación de referencia en modo repetidor no tiene conexión con la estación de referencia principal. La estación de referencia está en modo de inicio o no tiene conexión con la estación de referencia principal. Si no hay conexión, examine la estación de referencia principal o el repeti- dor más cercano. 70 Almacenamiento y desecho

Si guarda la estación de referencia en un espacio cerrado, deje el brazo instalado en el poste o en la pared para poder montarla en el mismo sitio más adelante. Si deja fuera la estación de referencia durante el invierno, le aconsejamos que deje la fuente de alimentación conectada.

Respete los requisitos de reciclaje locales y las normas aplicables.

110 - Resolución de problemas 1512 - 006 - 30.10.202371 Datos técnicos

Dimensiones Longitud, longitud máxima incluida la placa para la instalación en el poste, cm/pulg. 36/13,8 Anchura, cm/pulg. 19/7,5 Altura, cm/pulg. 36/13,8 Peso, estación de referencia, kg/lb 0,88/1,9 Peso, brazo, kg/lb 0,33/0,73 Datos del producto Tipo de adaptador de corriente ADP-40KR, ADP-40FW XX Entrada de fuente de alimentación, VCA 100-240 Salida de fuente de alimentación, VCC 28 Salida de fuente de alimentación, A 1,3 Cable de baja tensión, longitud, m/pies 20/66 Estación de referencia con código IP IPX5 Fuente de alimentación con código IP IP44 Consumo de energía, W 2 Banda de frecuencias compatible Rango de frecuencias Bluetooth

(para servicio) 2400,0-2483,5MHz SRD868 (Europa) 863-870 MHz SRD915 (Norteamérica) 902-928 MHz SRD915 (Australia) 915-928 MHz SRD915 (Nueva Zelanda) 915-928 MHz Intensidad de señal Potencia de salida Bluetooth

(para servicio) 8dBm SRD868 (Europa) 13dBm SRD915 (Norteamérica) 13dBm SRD915 (Australia) 13dBm SRD915 (Nueva Zelanda) 13dBm No se puede garantizar la compatibilidad total entre el producto y otros tipos de sistemas inalámbricos, como mandos a distancia y transmisores de radio. 1512 - 006 - 30.10.2023 Datos técnicos - 11171.2 Marcas comerciales registradas Los logotipos y las denominaciones Bluetooth

son marcas comerciales registradas propiedad de Bluetooth SIG, inc. y su uso por parte de Husqvarna está sujeto a una licencia.

112 - Datos técnicos 1512 - 006 - 30.10.202372 Declaración de conformidad

72.1 Declaración de conformidad UE original

1512 - 006 - 30.10.2023 Declaración de conformidad - 11372.2 Declaración de conformidad UE traducida Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], declara bajo su exclusiva responsabilidad que el producto: Descripción Kit de comunicación Marca HUSQVARNA Tipo/Modelo HUSQVARNA Reference Station Identificación Números de serie con fecha a partir de la semana 44 de 2023 Cumple las siguientes directivas y normas de la UE: Directiva/Norma Descripción 2014/53/EU "Relativa a equipos de radio" 2011/65/EU "Restricciones a la utilización de determinadas sustancias peligrosas" Y que se aplican las especificaciones técnicas o los estándares siguientes:
