MANUALE UTENTE EPOS Reference Station HUSQVARNA

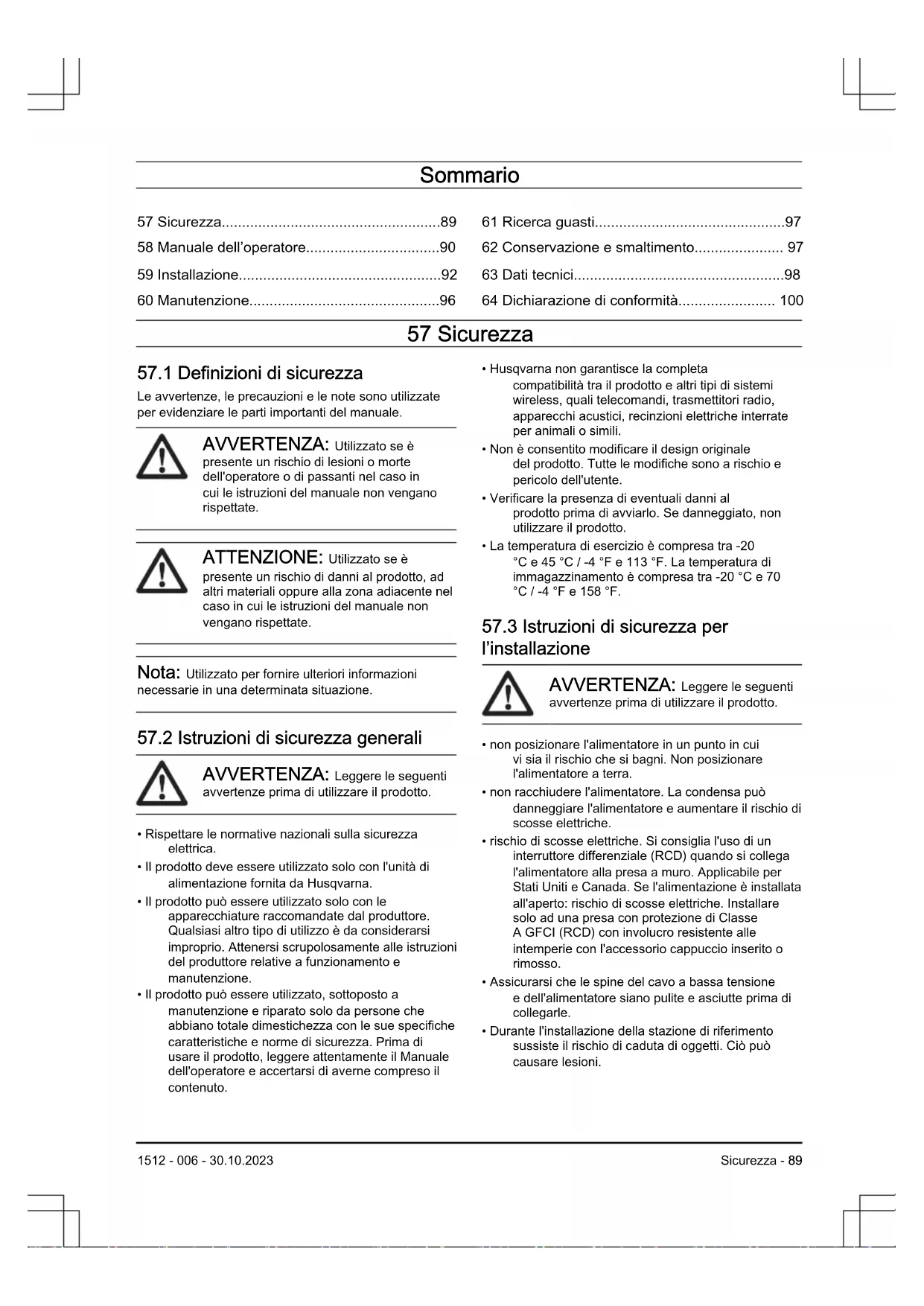

57.1 Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

57.2 Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rispettare le normative nazionali sulla sicurezza elettrica.

• Il prodotto deve essere utilizzato solo con l'unità di alimentazione fornita da Husqvarna.

• Il prodotto può essere utilizzato solo con le apparecchiature raccomandate dal produttore. Qualsiasi altro tipo di utilizzo è da considerarsi improprio. Attenersi scrupolosamente alle istruzioni del produttore relative a funzionamento e manutenzione.

• Il prodotto può essere utilizzato, sottoposto a manutenzione e riparato solo da persone che abbiano totale dimestichezza con le sue specifiche caratteristiche e norme di sicurezza. Prima di usare il prodotto, leggere attentamente il Manuale dell'operatore e accertarsi di averne compreso il contenuto.

• Husqvarna non garantisce la completa compatibilità tra il prodotto e altri tipi di sistemi wireless, quali telecomandi, trasmettitori radio, apparecchi acustici, recinzioni elettriche interrate per animali o simili.

• Non è consentito modificare il design originale del prodotto. Tutte le modifiche sono a rischio e pericolo dell'utente.

• Verificare la presenza di eventuali danni al prodotto prima di avviarlo. Se danneggiato, non utilizzare il prodotto.

• La temperatura di esercizio è compresa tra -20 °C e 45 °C / -4 °F e 113 °F. La temperatura di immagazzinamento è compresa tra -20 °C e 70 °C / -4 °F e 158 °F.

57.3 Istruzioni di sicurezza per

l’installazione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• non posizionare l'alimentatore in un punto in cui vi sia il rischio che si bagni. Non posizionare l'alimentatore a terra.

• non racchiudere l'alimentatore. La condensa può danneggiare l'alimentatore e aumentare il rischio di scosse elettriche.

• rischio di scosse elettriche. Si consiglia l'uso di un interruttore differenziale (RCD) quando si collega l'alimentatore alla presa a muro. Applicabile per Stati Uniti e Canada. Se l'alimentazione è installata all'aperto: rischio di scosse elettriche. Installare solo ad una presa con protezione di Classe A GFCI (RCD) con involucro resistente alle intemperie con l'accessorio cappuccio inserito o rimosso.

• Assicurarsi che le spine del cavo a bassa tensione e dell'alimentatore siano pulite e asciutte prima di collegarle.

• Durante l'installazione della stazione di riferimento sussiste il rischio di caduta di oggetti. Ciò può causare lesioni. 1512 - 006 - 30.10.2023 Sicurezza - 89• Il cavo di alimentazione e quello di prolunga devono trovarsi all'esterno dell'area di lavoro per evitarne il danneggiamento.

• Quando si installa la stazione di riferimento in posizione alta, si corre il rischio di cadere. Assicurarsi di disporre di una posizione stabile quando si installa la stazione di riferimento.

57.4 Istruzioni di sicurezza per la

manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima di eseguire la pulizia o la manutenzione del prodotto, scollegarlo dalla presa di corrente.

57.5 In caso di temporale

Per ridurre il rischio di danni ai componenti elettrici della stazione di riferimento, si consiglia di scollegare l'alimentatore in caso di rischio di temporali. Collegare nuovamente l'alimentatore quando non vi è alcun rischio di temporali. 58 Manuale dell’operatore

Numero di serie: Il numero di serie si trova sulla targhetta dati di funzionamento del prodotto e sulla confezione del prodotto. Utilizzare il numero di serie per registrare il prodotto sul sito Web www.husqvarna.com.

Per assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

58.1.2 Descrizione del prodotto

Nota: Husqvarna aggiorna regolarmente l'aspetto e il funzionamento dei prodotti. Fare riferimento a Supporto alla pagina 90

Il prodotto è una stazione di riferimento che riceve i segnali satellitari e invia i dati di correzione al tagliaerba. È possibile utilizzare una stazione di riferimento per diversi robot tagliaerba. La stazione di riferimento può funzionare come ripetitore per creare una rete di stazioni di riferimento. È possibile utilizzare i ripetitori su aree più ampie, ad esempio campi da golf, per evitare un segnale debole della stazione di riferimento. La stazione di riferimento principale riceve i segnali satellitari e le altre stazioni di riferimento funzionano come ripetitori.

58.1.3 Descrizione del sistema

include un robot tagliaerba, una stazione di ricarica e una stazione di riferimento. Il robot tagliaerba e la stazione di riferimento ricevono i segnali satellitari per il posizionamento. La stazione di riferimento è ferma e invia i dati di correzione al robot tagliaerba per ottenere una posizione precisa per il tagliaerba. L'area di lavoro viene creata virtualmente in un'app azionando il prodotto e aggiungendo waypoint per creare una mappa in un'app.

1. Stazione di riferimento

3. Staffa di supporto

10. Cavo a bassa tensione

11. Manuale dell’operatore

58.1.5 Simboli riportati sul prodotto

Questi simboli sono riportati sul prodotto. Accertarsi di aver compreso tali simboli. Il presente prodotto è conforme alle direttive UE vigenti. Il presente prodotto è conforme alle direttive UK vigenti. Non è consentito smaltire questo prodotto come normale rifiuto domestico. Attenersi alle normative nazionali e utilizzare il sistema di riciclaggio locale. Utilizzare un alimentatore ri- movibile come riportato sulla targhetta dati di funzionamen- to accanto al simbolo. Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

L'aspetto può variare a seconda del mercato 1512 - 006 - 30.10.2023 Manuale dell’operatore - 9159 Installazione

59.1 Introduzione - Installazione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di installare il prodotto. ATTENZIONE: Utilizzare pezzi di ricambio originali e materiale di installazione. Nota: Per ulteriori informazioni sull'installazione, fare riferimento a www.husqvarna.com.

59.2 Analisi della posizione della

stazione di riferimento ATTENZIONE: Se nelle vicinanze è presente un parafulmine, non installare la stazione di riferimento più in alto del parafulmine. ATTENZIONE: Non installare la stazione di riferimento su un'asta per bandiera. I movimenti della stazione di riferimento influiscono sui dati di correzione inviati al prodotto con la posizione corretta.

• Installare la stazione di riferimento su un oggetto fisso che non possa muoversi o ruotare.

• Installare la stazione di riferimento su un palo o una parete. Il palo deve avere un diametro di 32-55 mm / 1.26-2.16 poll. per poter ospitare gli accessori della stazione di riferimento. Nota: Se la stazione di riferimento è installata su una parete, la parte superiore della stazione di riferimento deve trovarsi sopra la parete. Non deve esserci metallo nella parete.

• Assicurarsi che la stazione di riferimento abbia una visuale completa del cielo. Assicurarsi che il cielo sia visibile senza oscuramento in tutte le direzioni oltre l'angolo di elevazione di 10°. 160° 10°10°

• Installare la stazione di riferimento in posizione elevata per aumentare la portata del segnale radio. Installare la stazione di riferimento ad un'altezza minima di 2.5 m / 8 piedi.

• La distanza massima con visuale libera tra la stazione di riferimento e il prodotto è di 500 m / 1640 piedi. Gli oggetti tra la stazione di riferimento e il prodotto riducono tale distanza.

• Assicurarsi che la distanza tra la stazione di riferimento e il prodotto sia inferiore a 500 m/1640 ft.

• Installare la stazione di riferimento in un punto in cui il segnale radio raggiunge tutte le parti dell'area di lavoro. Oggetti di grandi dimensioni possono bloccare i segnali radio.

• È possibile installare più stazioni di riferimento che operino come ripetitori in un'area estesa. Contattare il rappresentante locale Husqvarna per ulteriori informazioni. Nota: Sono necessarie impostazioni speciali se il sito dispone di più di una stazione di riferimento. Contattare il rappresentante locale Husqvarna per ulteriori informazioni.

59.3 Esame della collocazione

dell'alimentatore AVVERTENZA: Non tagliare il cavo a bassa tensione. Esiste il rischio di shock elettrico. ATTENZIONE: Assicurarsi che le lame del robot rasaerba non taglino i cavi di alimentazione.

• Posizionare l'alimentatore in una zona con tetto e protezione da sole e pioggia.

- Installazione 1512 - 006 - 30.10.2023• Posizionare l'alimentatore in una zona con un buon flusso d'aria.

• Impiegare un dispositivo salvavita (RCD) quando si collega l'alimentatore alla presa di corrente.

• Se necessario, estendere il cavo a bassa tensione. Il cavo a bassa tensione può essere esteso fino A 100 m / 328 ft.

59.4 Installazione del prodotto

Leggere e comprendere le istruzioni relative alla stazione di riferimento. Fare riferimento a Analisi della posizione della stazione di riferimento alla pagina 92

Leggere il manuale dell'operatore del robot tagliaerba da utilizzare insieme alla stazione di riferimento. È possibile installare la stazione di riferimento su un palo o una parete. ATTENZIONE: I movimenti della stazione di riferimento influiscono sui dati di correzione inviati al prodotto con la posizione corretta. La stazione di riferimento deve essere installata saldamente sul palo o sulla parete. ATTENZIONE: Gli elementi sulla mappa cambiano posizione se si sposta la stazione di riferimento. Regolare gli elementi sulla mappa o eseguire nuovamente l'installazione nell'app Automower

59.4.1 Utensili di montaggio

• Cacciavite, Torx 20.

• Chiave esagonale, 4 mm. Inclusa nella confezione.

59.4.2 Installazione della stazione di

riferimento su un palo

1. Fissare saldamente il palo a una parete, al tetto o

nel terreno. Assicurarsi che il palo non si muova e che non venga spostato accidentalmente.

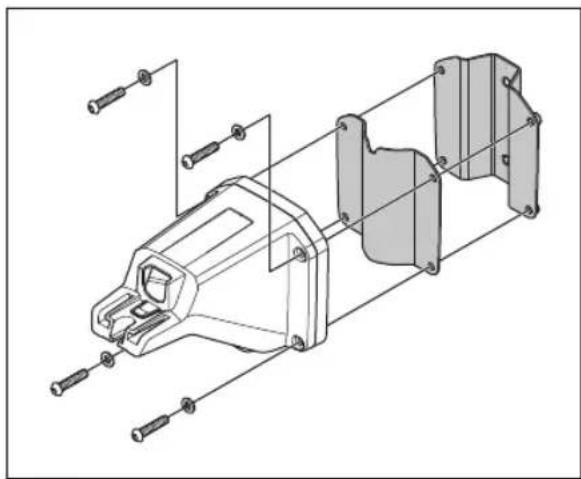

2. Fissare la staffa di supporto e una delle staffe del

palo al braccio con le 4 viti (chiave esagonale da 4 mm). Nota: Le staffe sono disponibili in 2 dimensioni a seconda delle dimensioni del palo. Selezionare la staffa del palo adatta per l'installazione.

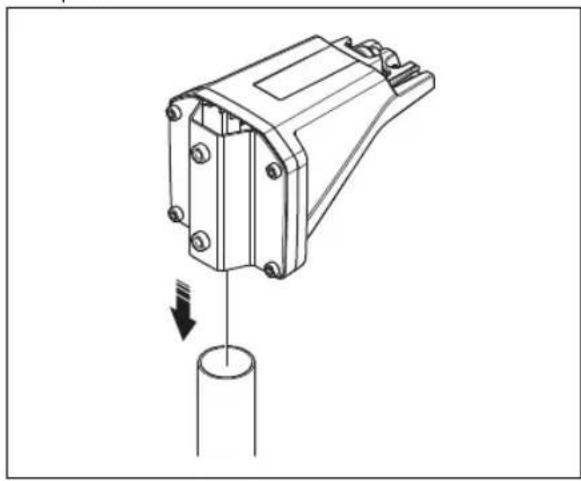

3. Posizionare il braccio sulla parte superiore del

palo. Nota: La stazione di riferimento deve essere installata nella parte superiore del palo.

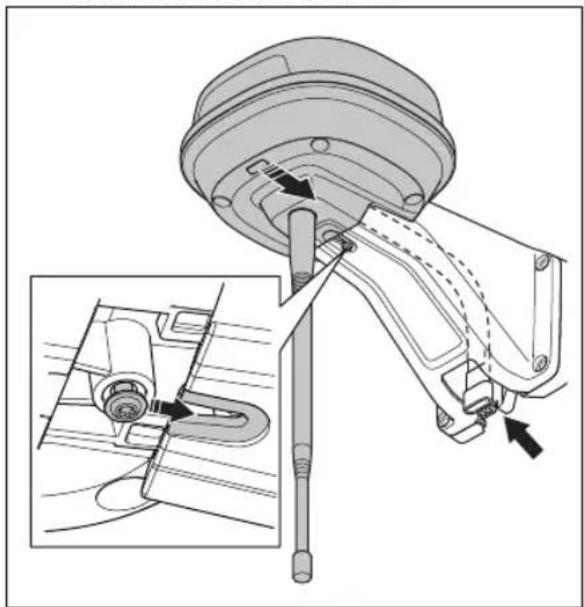

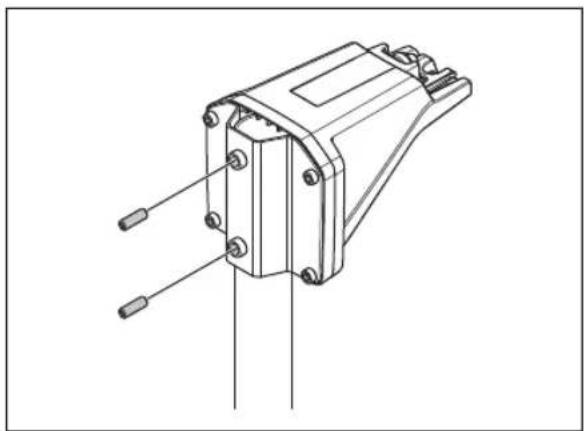

4. Collegare la stazione di riferimento al palo con le 2

viti (chiave esagonale da 4 mm). 1512 - 006 - 30.10.2023 Installazione - 935. Tirare il cavo sulla stazione di riferimento attraverso la fessura nel braccio e installare la stazione di riferimento sul braccio.

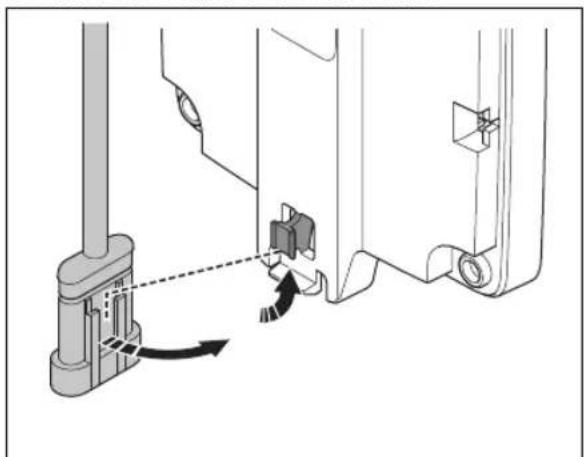

6. Fissare il connettore ai fermi sul braccio.

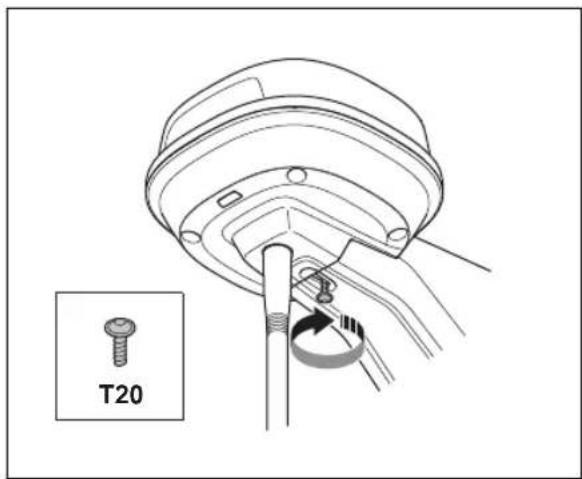

7. Serrare la vite (Torx 20) sul braccio della stazione

8. Collegare il cavo a bassa tensione alla stazione

di riferimento e all'alimentatore. Fare riferimento

Esame della collocazione dell'alimentatore alla pagina 92

9. Collegare il cavo a bassa tensione al palo,

dalla stazione di riferimento all'alimentatore con le fascette per cavi. ATTENZIONE: Se il cavo a bassa tensione non è fissato saldamente con le fascette, potrebbe danneggiarsi a causa del vento forte.

10. Posizionare l'alimentatore a una distanza di 30-200

cm / 1-6.5 piedi sopra il suolo. Fare riferimento

Esame della collocazione dell'alimentatore alla pagina 92

11. Collegare il cavo di alimentazione a una presa da

12. Attendere che l'indicatore di stato LED diventi

verde fisso. Per prima cosa, l'indicatore di stato LED lampeggia in verde per alcuni minuti. Fare riferimento a Spia LED della stazione di riferimento alla pagina 97

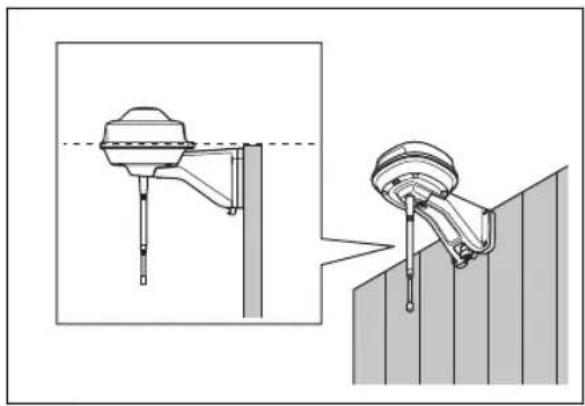

59.4.3 Installazione della stazione di

riferimento su una parete Nota: Poiché i materiali delle pareti variano, le viti per il fissaggio alla parete non sono incluse.

1. Tenere il braccio della stazione di riferimento

sulla parete nel punto in cui si desidera fissarla. Tracciare 4 contrassegni sulla parete dove verranno fissate 4 viti.

- Installazione 1512 - 006 - 30.10.2023Nota: Se la stazione di riferimento è installata su una parete, la parte superiore della stazione di riferimento deve trovarsi sopra la parete.

2. Praticare 4 fori nella parete per le 4 viti.

3. Installare la stazione di riferimento sulla parete con

4. Inserire il cavo sulla stazione di riferimento

attraverso la fessura nel braccio e installare la stazione di riferimento sul braccio.

5. Fissare il connettore ai fermi sul braccio.

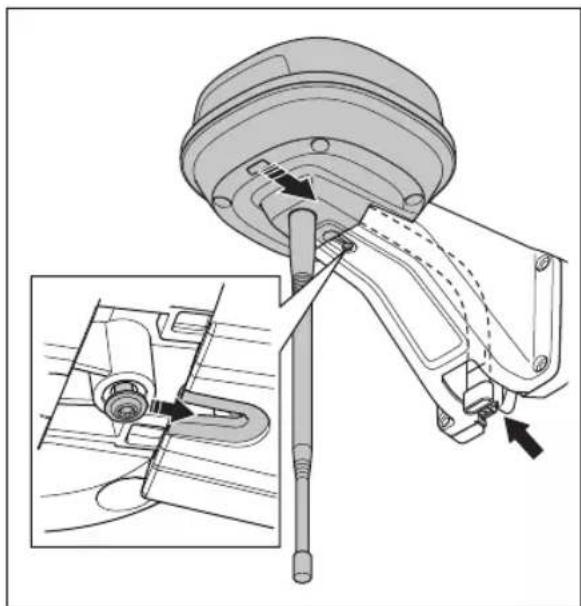

6. Serrare la vite (Torx 20) sul braccio della stazione

di riferimento. T20 1512 - 006 - 30.10.2023 Installazione - 957. Collegare il cavo a bassa tensione alla stazione di riferimento e all'alimentatore.

8. Collegare il cavo a bassa tensione alla parete,

dalla stazione di riferimento all'alimentatore con le fascette per cavi. ATTENZIONE: Se il cavo a bassa tensione non è fissato saldamente con le fascette, potrebbe danneggiarsi a causa del vento forte.

9. Posizionare l'alimentatore a una distanza di 30-200

cm / 1-6.5 piedi sopra il suolo. Fare riferimento

Esame della collocazione dell'alimentatore alla pagina 92

10. Collegare il cavo di alimentazione a una presa da

11. Attendere che l'indicatore di stato LED diventi

verde fisso. Per prima cosa, l'indicatore di stato LED lampeggia in verde per alcuni minuti. Fare riferimento a Spia LED della stazione di riferimento alla pagina 97

60.1 Introduzione - Manutenzione

Per migliorare il funzionamento e aumentare la durata del prodotto, assicurarsi di pulire il prodotto regolarmente e di sostituire le parti usurate.

60.2 Programma di manutenzione

Il programma di manutenzione mostra come eseguire gli interventi di assistenza e manutenzione sul prodotto. Seguire il programma di manutenzione per un funzionamento migliore e per aumentare la durata del prodotto. X = Le istruzioni sono riportate in questo manuale dell'operatore. O = Le istruzioni non sono riportate in questo manuale dell'operatore. Rivolgersi a un rivenditore autorizzato con assistenza. Preparazione Ogni anno Ogni tre anni Pulire il prodotto. Fare riferimento a Pulire il prodotto alla pagina 96 . X Verificare la presenza di segni di usura e danni sul prodotto. X Eseguire un aggiornamento del firmware. O Verificare la presenza di messaggi di assistenza per aggiornamenti consigliati. O Manutenzione Controllare la coppia di serraggio delle viti. Fare riferimento a Coppie di serraggio alla pagina 97

Sostituire il filtro del flusso d'aria. O Aprire il prodotto e sostituire tutte le guarnizioni di tenuta. O

60.3 Pulire il prodotto

AVVERTENZA: Scollegare il prodotto dall'alimentatore prima di eseguire qualsiasi operazione di manutenzione o pulizia. ATTENZIONE: Non utilizzare dispositivi di lavaggio ad alta pressione per pulire il prodotto. Non utilizzare solventi per la pulizia. Se necessario, pulire il prodotto con un panno umido.

96 - Manutenzione 1512 - 006 - 30.10.202360.4 Coppie di serraggio

Vite Utensile Coppia di serraggio (Nm) Il telaio superiore al telaio inferiore Torx 20 1,8 Da stazione di riferimento a braccio Torx 20 1,8 Da braccio a palo Chiave esagonale 4 mm 5-6 Braccio, staffa di supporto e staffa del palo Chiave esagonale 4 mm 5-6 61 Ricerca guasti

61.1 Spia LED della stazione di riferimento

Luce Stato Luce verde lampeggiante Avvio della stazione di riferimento. Attendere alcuni minuti. Luce verde fissa In funzione. Luce rossa lampeggiante La stazione di riferimento non funziona a causa di un errore. Scollegare il cavo di alimentazione e ricollegarlo per riavviare il prodotto. Se il problema persiste, contattare un rivenditore autorizzato con assistenza. Luce bianca lampeggiante È necessario aggiornare il firmware. Rivolgersi al proprio rappresentante Husqvarna. Luce gialla lampeggiante Solo per la stazione di riferimento in modalità ripetitore: La stazione di riferimento in modalità ripetitore non è connessa alla stazione di riferimento principale. La stazione di riferimento è in modalità di avvio o non è collegata alla stazione di riferimento principale. In assenza di connessione, esaminare la stazione di riferimento principale o il ripetitore più vicino. 62 Conservazione e smaltimento

Se la stazione di riferimento viene riposta al chiuso, tenere il braccio installato sul palo o sulla parete per poter installare nuovamente la stazione di riferimento nella posizione originale. Se si tiene la stazione di riferimento all'aperto durante l'inverno, si consiglia di mantenere l'alimentatore collegato.

Rispettare le norme locali sul riciclaggio e le normative vigenti. 1512 - 006 - 30.10.2023 Ricerca guasti - 9763 Dati tecnici

Dimensioni Lunghezza, lunghezza massima inclusa la piastra per l'installazione del palo cm / poll. 36/13,8 Larghezza, cm / poll. 19/7,5 Altezza, cm / poll. 36/13,8 Peso, stazione di riferimento kg / lb 0,88/1,9 Peso, braccio kg / lb 0,33/0,73 Dati del prodotto Tipo di alimentatore ADP-40KR, ADP-40FW XX Ingresso alimentatore, V AC 100-240 Uscita alimentatore, V DC 28 Uscita alimentatore, A 1,3 Cavo a bassa tensione, lunghezza m/ft 20 / 66 Stazione di riferimento con codice IP IPX5 Alimentatore con codice IP IP44 Consumo energetico, W 2 Supporto banda di frequenza Intervallo di frequenza Bluetooth

(per la manutenzione) 8 dBm SRD868 (Europa) 13 dBm SRD915 (Nord America) 13 dBm SRD915 (Australia) 13 dBm SRD915 (Nuova Zelanda) 13 dBm Non è possibile garantire la piena compatibilità tra il prodotto e altri tipi di sistemi wireless, quali telecomandi e radiotrasmettitori.

sono marchi registrati di proprietà di Bluetooth SIG, inc. e qualsiasi utilizzo di tali marchi da parte di Husqvarna è soggetto a licenza. 1512 - 006 - 30.10.2023 Dati tecnici - 9964 Dichiarazione di conformità

64.1 Dichiarazione di conformità UE originale

100 - Dichiarazione di conformità 1512 - 006 - 30.10.202364.2 Dichiarazione di conformità UE tradotta

Husqvarna, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone] dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Kit di comunicazione Marchio HUSQVARNA Tipo/Modello HUSQVARNA Reference Station Identificazione Numeri di serie del 2023 settimana 44 È pienamente conforme ai seguenti regolamenti e direttive UE: Direttiva/Regolamento Descrizione 2014/53/EU "Relativa alle apparecchiature radio" 2011/65/EU "Restrizione dell'uso di determinate sostanze pericolose" e che sono applicati gli standard e/o le specifiche tecniche seguenti;
