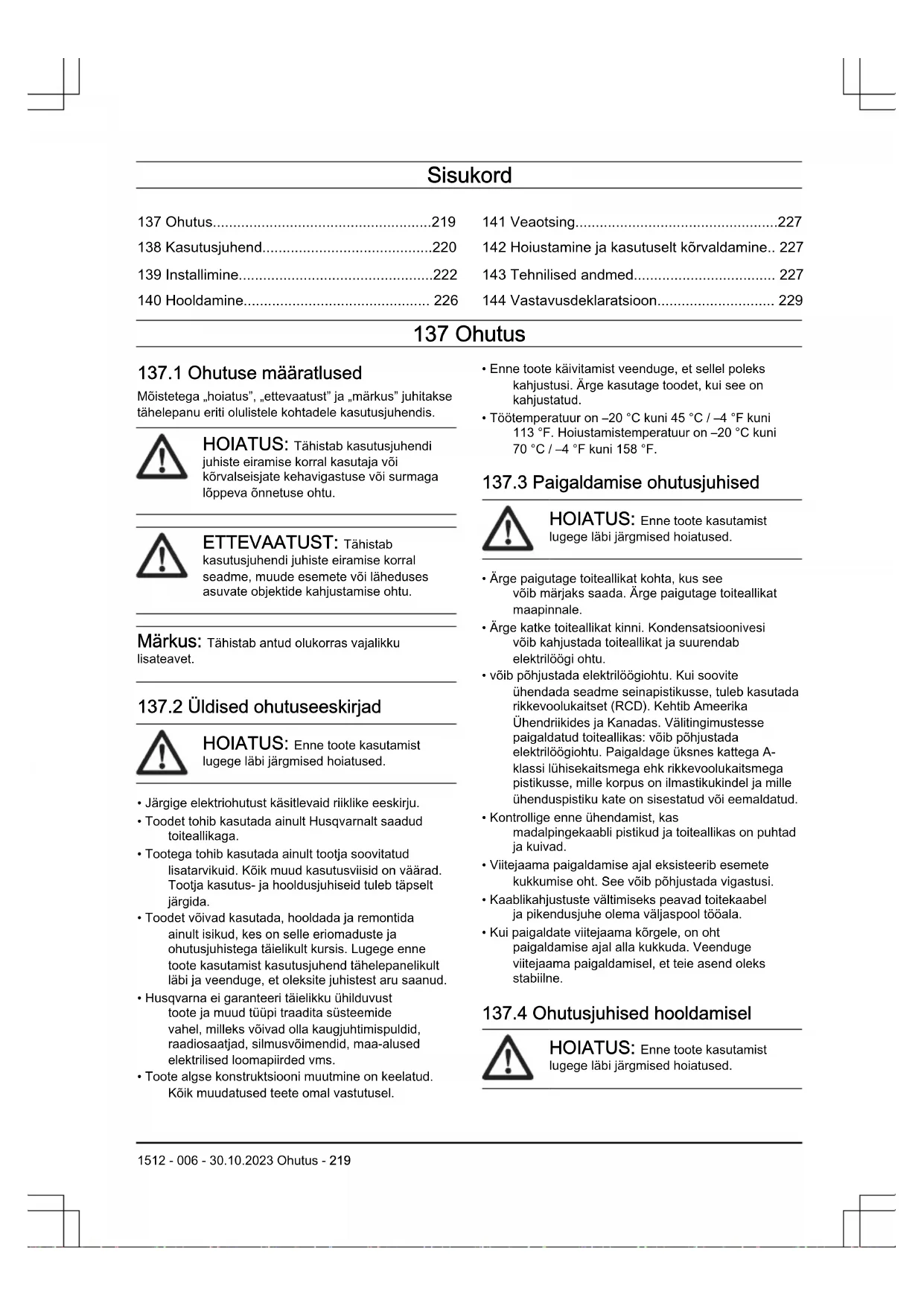

137.1 Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet.

137.2 Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Järgige elektriohutust käsitlevaid riiklike eeskirju.

• Toodet tohib kasutada ainult Husqvarnalt saadud toiteallikaga.

• Tootega tohib kasutada ainult tootja soovitatud lisatarvikuid. Kõik muud kasutusviisid on väärad. Tootja kasutus- ja hooldusjuhiseid tuleb täpselt järgida.

• Toodet võivad kasutada, hooldada ja remontida ainult isikud, kes on selle eriomaduste ja ohutusjuhistega täielikult kursis. Lugege enne toote kasutamist kasutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud.

• Husqvarna ei garanteeri täielikku ühilduvust toote ja muud tüüpi traadita süsteemide vahel, milleks võivad olla kaugjuhtimispuldid, raadiosaatjad, silmusvõimendid, maa-alused elektrilised loomapiirded vms.

• Toote algse konstruktsiooni muutmine on keelatud. Kõik muudatused teete omal vastutusel.

• Enne toote käivitamist veenduge, et sellel poleks kahjustusi. Ärge kasutage toodet, kui see on kahjustatud.

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge paigutage toiteallikat kohta, kus see võib märjaks saada. Ärge paigutage toiteallikat maapinnale.

• Ärge katke toiteallikat kinni. Kondensatsioonivesi võib kahjustada toiteallikat ja suurendab elektrilöögi ohtu.

• võib põhjustada elektrilöögiohtu. Kui soovite ühendada seadme seinapistikusse, tuleb kasutada rikkevoolukaitset (RCD). Kehtib Ameerika Ühendriikides ja Kanadas. Välitingimustesse paigaldatud toiteallikas: võib põhjustada elektrilöögiohtu. Paigaldage üksnes kattega A- klassi lühisekaitsmega ehk rikkevoolukaitsmega pistikusse, mille korpus on ilmastikukindel ja mille ühenduspistiku kate on sisestatud või eemaldatud.

• Kontrollige enne ühendamist, kas madalpingekaabli pistikud ja toiteallikas on puhtad ja kuivad.

• Viitejaama paigaldamise ajal eksisteerib esemete kukkumise oht. See võib põhjustada vigastusi.

• Kaablikahjustuste vältimiseks peavad toitekaabel ja pikendusjuhe olema väljaspool tööala.

• Kui paigaldate viitejaama kõrgele, on oht paigaldamise ajal alla kukkuda. Veenduge viitejaama paigaldamisel, et teie asend oleks stabiilne.

137.4 Ohutusjuhised hooldamisel

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused. 1512 - 006 - 30.10.2023 Ohutus - 219• Lahutage toode toiteallikast enne, kui alustate toote puhastamist või hooldamist.

Viitejaama elektrikomponentide kahjustusohu vähendamiseks soovitame viitejaama vooluvarustuse äikeseohu korral katkestada. Ühenda vooluvarustus pärast äikeseohu möödumist uuesti. 138 Kasutusjuhend

Seerianumber: Seerianumber on toote mudeli etiketil ja toote pakendil. Registreerige oma toote seerianumber veebisaidil www.husqvarna.com.

Toote klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

138.1.2 Toote kirjeldus

Märkus: Husqvarna uuendab regulaarselt toodete välimust ja funktsioone. Vt jaotist Tugi lk 220

Toode on viitejaam, mis võtab vastu satelliidisignaale ja saadab niidukile korrektsiooniandmeid. Ühte viitejaama saab kasutada mitme robotniidukiga. Viitejaam võib töötada kordajana viitejaamade võrgustiku loomiseks. Nõrga viitejaama signaali vältimiseks võite kasutada kordajaid suurematel aladel, näiteks golfiväljakutel. Üks peamine viitejaam võtab vastu satelliidi signaale ja teised viitejaamad töötavad kordajatena.

138.1.3 Süsteemi kirjeldus

koosneb robotniidukist, laadimisjaamast ja viitejaamast. Robotniiduk ja viitejaam saavad positsioneerimiseks satelliidisignaale. Viitejaam on liikumatu ja saadab niiduki täpse positsiooni saamiseks robotniidukile korrektsiooniandmeid. Tööala luuakse virtuaalselt rakenduses, käitades toodet ja lisades rakenduses asuvale kaardile teepunkte.

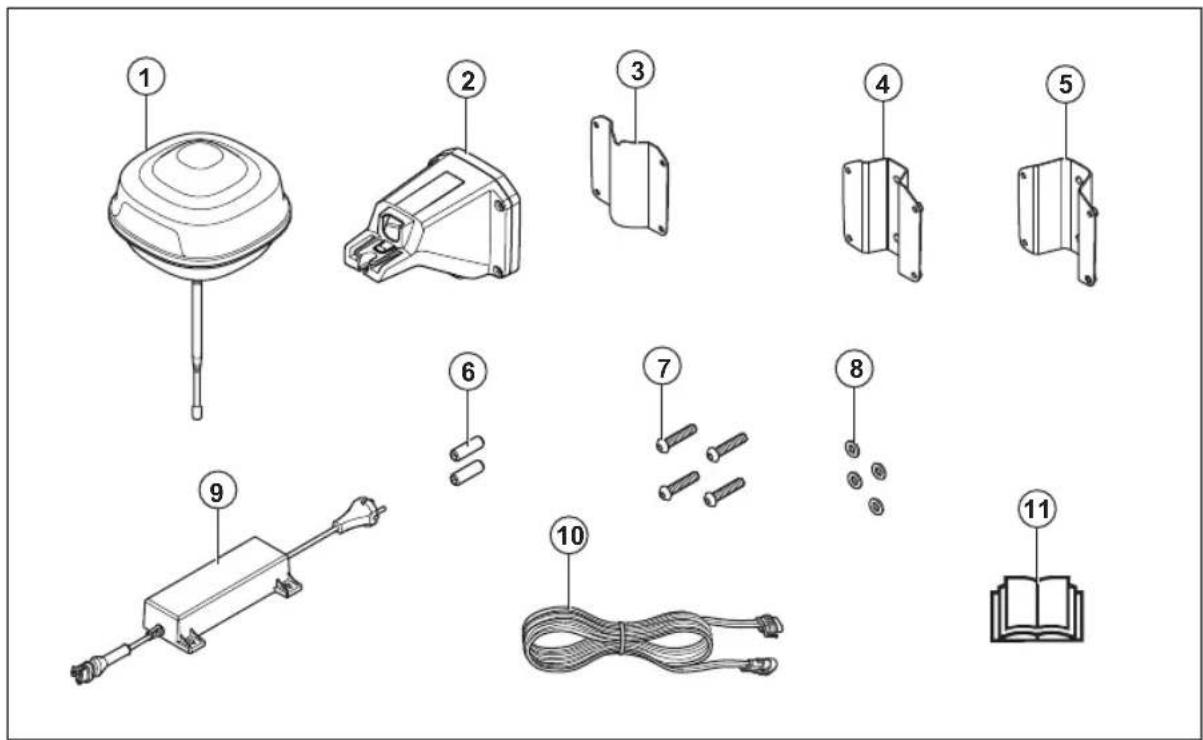

4. Väike postikronstein, posti mõõtmetele 32–44mm/

5. Suur postikronstein, posti mõõtmetele 44–55mm/

Tootel leiduvad järgmised sümbolid. Veenduge, et saate neist aru. See toode vastab kehtivatele EL-i direktiividele. See toode vastab kehtivatele UK direktiividele. Toodet ei tohi kasutusest kõrvaldada koos tavaliste olmejäätmetega. Järgige riiklikke eeskirju ja kasutage kohalikku jäätmete ringlussevõtu süsteemi. Kasutage lahtiühendatavat toiteallikat, mis on määratle- tud andmesildil sümboli kõr- val. Märkus: Ülejäänud seadmel toodud sümbolid/ tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Välimus võib olenevalt turust olla erinev 1512 - 006 - 30.10.2023 Kasutusjuhend - 221139 Installimine

139.1 Sissejuhatus – paigaldamine

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja tehke selles olev teave endale arusaadavaks. ETTEVAATUST: Kasutage originaalvaruosi ja paigaldusmaterjali. Märkus: Paigaldamise kohta leiate lisateavet vt www.husqvarna.com.

139.2 Viitejaama asukoha valimine

ETTEVAATUST: Kui sellel alal asub piksevarras, ärge paigaldage viitejaama piksevardast kõrgemale. ETTEVAATUST: Ärge paigaldage viitejaama lipuvardale. Viitejaama liikumise korral ei pruugi viitejaam saata tootele täpse asukohaga korrektsiooniandmeid.

• Kinnitage viitejaam stabiilsele objektile, mis ei liigu ega pöörle.

• Paigaldage viitejaam postile või seinale. Posti läbimõõt peab olema32-55 mm, et see sobiks viitejaama kinnitusega. Märkus: Kui viitejaam paigaldatakse seinale, peab viitejaama ülaosa asuma seinast kõrgemal. Seinas ei tohi leiduda metalli.

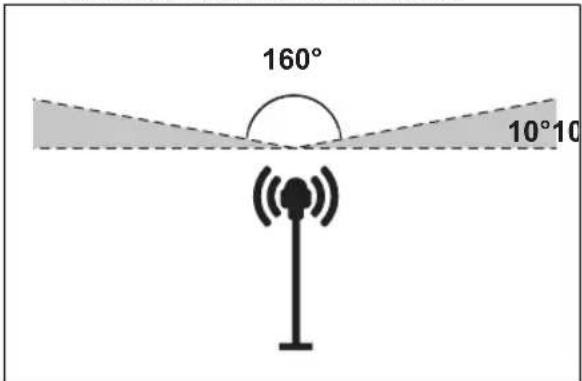

• Tagage viitejaamale täielik vaade taevale. Veenduge, et taevas oleks alates 10° tõusunurgast takistusteta nähtav kõikides suundades. 160° 10°10°

• Raadiosignaali leviala suurendamiseks paigaldage viitejaam kõrgele kohale. Paigaldage viitejaam minimaalselt 2.5 m kõrgusele.

• Veenduge, et toote ja viitejaama maksimaalne vahemaa on otsevaates 500m. Viitejaama ja toote vahelised esemed vähendavad vahemaad.

• Veenduge, et toote ja viitejaama vahemaa jääb alla 500 m.

• Paigaldage viitejaam kohta, kus raadiosignaal ulatub tööpiirkonna igasse osasse. Suured objektid võivad raadiosignaale blokeerida.

• Suurel alal kordajana töötamiseks saate paigaldada rohkem kui ühe viitejaama. Lisateabe saamiseks võtke ühendust kohaliku Husqvarna esindajaga. Märkus: Kui piirkonnas on rohkem kui üks viitejaama, läheb vaja eriseadeid. Lisateabe saamiseks võtke ühendust kohaliku Husqvarna esindajaga.

139.3 Toiteallika asukoha valimine

HOIATUS: Ära lõika madalpingekaablit. Elektrilöögi oht. ETTEVAATUST: Veendu, et robotniiduki lõiketerad ei lõikaks elektrikaableid.

• Paigutage toiteallikas katusega kaetud ning päikese ja vihma eest kaitstud kohta.

• Paigutage toiteallikas hea õhuvahetusega kohta.

• Kasutage toiteallika ühendamisel rikkevoolukaitselülitiga toitepesa (RCD).

• Vajaduse korral pikenda madalpingekaablit. Madalpingekaablit saab pikendada kuni pikkuseni 100 m / 328 jalga.

139.4 Toote paigaldamine

Lugege läbi viitejaama juhised ja tehke need endale selgeks. Vt jaotist Viitejaama asukoha valimine lk 222

Lugege läbi robotniiduki, mida hakatakse koos viitejaamaga kasutama, kasutusjuhend. Viitejaama võite paigaldada posti külge või seinale.

- Installimine 1512 - 006 - 30.10.2023ETTEVAATUST: Viitejaama liikumise korral ei pruugi viitejaam saata tootele täpse asukohaga korrektsiooniandmeid. Viitejaam tuleb paigaldada tugevalt seina või posti külge. ETTEVAATUST: Viitejaama liigutamisel muudavad ka kaardil asuvad elemendid oma asukohta. Kohandage kaardil olevaid elemente või installige rakenduses Automower

• Kuuskantvõti, 4 mm. Sisaldub karbis.

139.4.2 Viitejaama paigaldamine postile

1. Kinnitage post tugevalt seinale, katusele või

maapinnale. Veenduge, et post ei liigu ja seda pole võimalik ka juhuslikult liigutada.

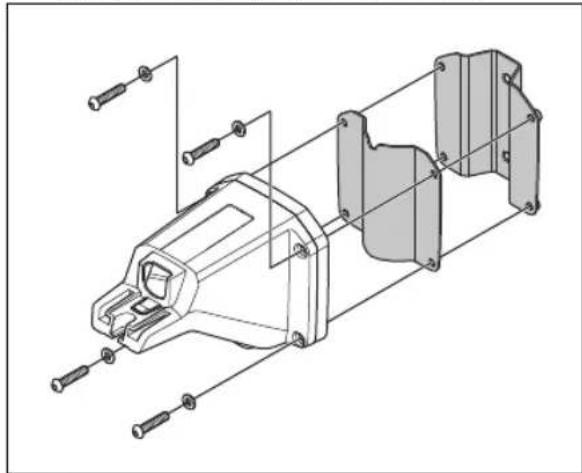

2. Kinnitage tugikronstein ja üks postikronsteinidest

nelja kruvi (4 mm kuuskantvõti) abil õlale. Märkus: Postikronsteinid on erineva suurusega postide jaoks saadaval 2 erinevas suuruses. Valige oma paigaldise jaoks asjakohane postikronstein.

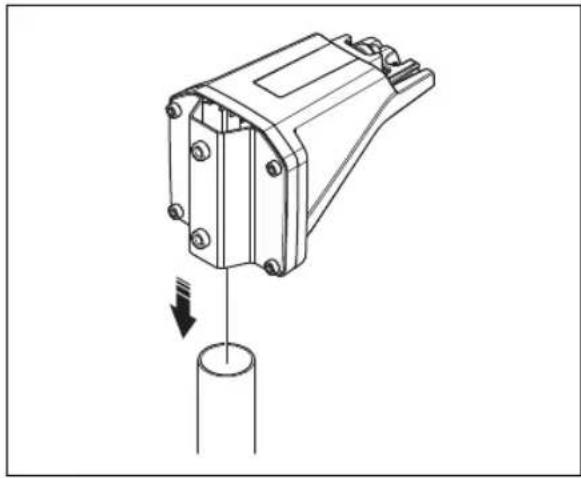

3. Asetage õlg posti otsa.

Märkus: Viitejaam peab olema paigaldatud posti otsa.

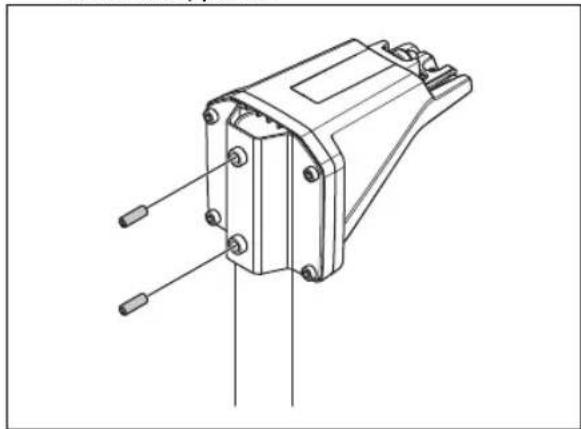

4. Kinnitage viitejaam kahe kruvi abil (4 mm

kuuskantvõti) postile.

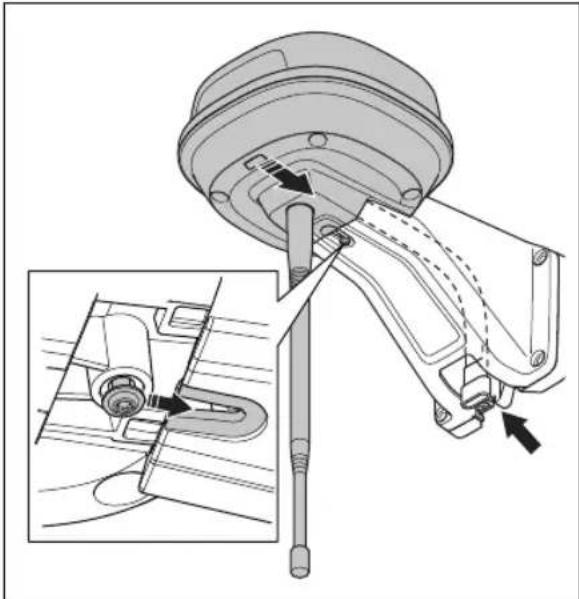

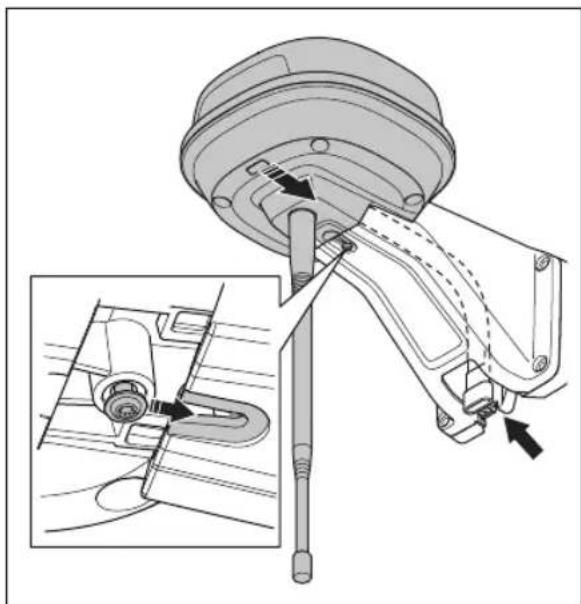

5. Tõmmake viitejaama kaabel läbi õla asuva pilu ja

paigaldage viitejaam õlale. 1512 - 006 - 30.10.2023 Installimine - 2236. Kinnitage konnektor õlal asuvatele klambritele.

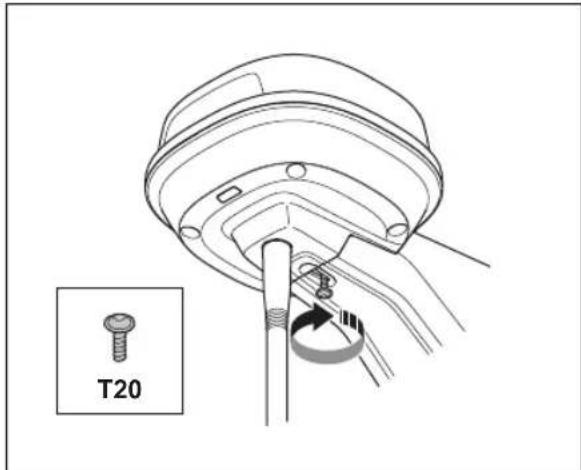

7. Pingutage viitejaama õlal asuvad kruvid (Torx 20).

8. Ühendage madalpingekaabel viitejaama ja

viitejaamalt posti ja toitekaabli külge. ETTEVAATUST: Kui madalpingekaabel pole tugevalt kinnitatud, võib tugev tuul kaablivitsasid kahjustada.

10. Asetage toiteallikas 30-200 cm / 1-6.5 jalga

maapinnast kõrgemale. Vt jaotist Toiteallika asukoha valimine lk 222

11. Ühendage toiteallikas välistingimustes asuva 100–

12. Oodake, kuni LED-olekunäidik jääb ühtlasetl

roheliselt põlema. Esimene LED-olekunäidik vilgub mõne minuti. Vt jaotist Viitejaama LED-märgutuli lk

Märkus: Kuna seinamaterjalid võivad olla erinevad, pole kinnitamiseks vajalikke kruvisid seadme komplektis kaasas.

1. Hoia viitejaama õlga vastu seina, kuhu soovid

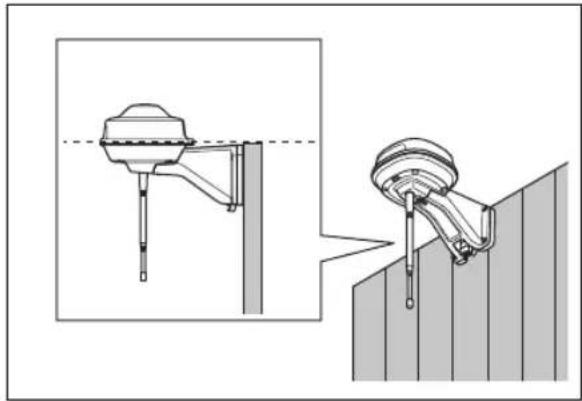

selle kinnitada. Tee seinale 4 märgist kohta, kuhu soovid kinnitada 4 kruvi. Märkus: Kui viitejaam paigaldatakse seinale, peab viitejaama ülaosa asuma seinast kõrgemal.

- Installimine 1512 - 006 - 30.10.20234. Vii viitejaama kaabel läbi õlas asuva pilu ja paigalda viitejaam õlale.

5. Kinnita konnektor õlal asuvatele klambritele.

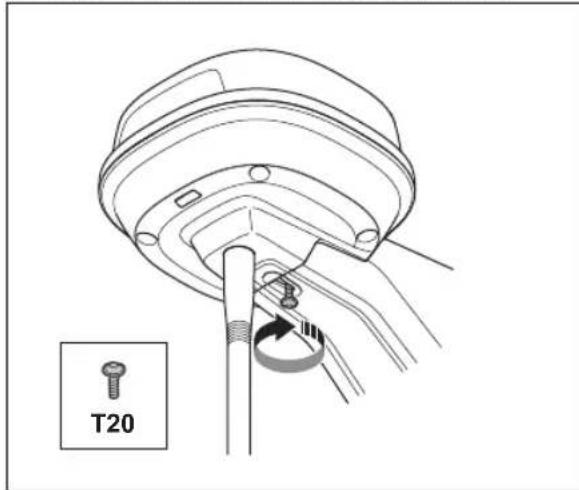

6. Pinguta viitejaama õlal asuvad kruvid (Torx 20).

7. Ühenda madalpingekaabel viitejaama ja

viitejaamast seinale ja toitekaablile. ETTEVAATUST: Kui madalpingekaabel pole tugevalt kinnitatud, võib tugev tuul kaablivitsasid kahjustada.

9. Asetage toiteallikas 30-200 cm / 1-6.5 jalga

maapinnast kõrgemale. Vt jaotist Toiteallika asukoha valimine lk 222

10. Ühendage toiteallikas välistingimustes asuva 100–

11. Oodake, kuni LED-olekunäidik jääb ühtlasetl

roheliselt põlema. Esmalt LED-olekunäidik vilgub mõne minuti. Vt jaotist Viitejaama LED-märgutuli lk

Parema töö ja pikema tööea tagamiseks puhastage toodet regulaarselt ning asendage kulunud osad.

140.2 Hooldusgraafik

Hooldusgraafikus on kirjas, kuidas toodet hooldada. Parema töö tagamiseks ja toote tööea pikendamiseks järgige hooldusgraafikut. X = juhised on selles kasutusjuhendis. O = juhiseid ei ole selles kasutusjuhendis. Pöörduge volitatud hooldustöökotta. Ettevalmistus Igal aastal Iga kolme aasta ta- gant Puhastage toode. Vt jaotist Toote puhastamine lk 226 . X Kontrollige toodet kahjustuste ja kulumise suhtes. X Värskendage püsivara. O Kontrollige hooldusteateid soovitatud värskenduste suhtes. O Hooldus Kontrollige kruvide pingutusmomenti. Vt jaotist Pingutusmoment lk 226 . X Vahetage õhufilter. O Avage toode ja asendage kõik tihendusribad. O

140.3 Toote puhastamine

HOIATUS: Ühenda toode enne hooldamist või puhastamist vooluvarustusest lahti. ETTEVAATUST: Ära kasuta toote puhastamiseks survepesurit. Ärge kasutage puhastamiseks lahusteid Vajaduse korral puhasta tootejaama niiske lapiga.

140.4 Pingutusmoment

Kruvi Tööriist Pingutusmoment (Nm) Raami ülaosa raami alaosale Torx 20 1,8 Viitejaam õla külge Torx 20 1,8 Õlg posti külge Kuuskantvõti, 4 mm 5–6 Õlg, tugikronstein ja postikronstein Kuuskantvõti, 4 mm 5–6

226 - Hooldamine 1512 - 006 - 30.10.2023141 Veaotsing

141.1 Viitejaama LED-märgutuli

Tuli Olek Vilkuv roheline tuli Viitejaama käivitumine. Oodake mõni minut. Roheline pidev tuli Töötab. Vilkuv punane tuli Viitejaam ei tööta tõrke tõttu. Ühendage toote taaskäivitamiseks toitejuhe lahti ja ühen- dage see uuesti. Probleemi püsimise korral pöörduge volitatud hooldustöökotta. Vilkuv valge tuli Vajalik on püsivara värskendamine. Võtke ühendust kohaliku Husqvarna esindajaga. Vilkuv kollane tuli Ainult viitejaama jaoks kordaja režiimis. Kordaja režiimis viitejaamal puudub ühendus peamise viitejaamaga. Viitejaam on käivitusrežiimis või puudub ühendus peamise vii- tejaamaga. Kui ühendus puudub, kontrollige peamist viitejaama või lähimat kordajat. 142 Hoiustamine ja kasutuselt kõrvaldamine

Viitejaama siseruumides hoiustades jäta õlg posti või seina külge, et hiljem oleks võimalik viitejaama tagasi oma algsele kohale kinnitada. Kui viitejaam jääb talveks välja, soovitame toite ühendatuna hoida.

Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi. 143 Tehnilised andmed

143.1 Tehnilised andmed

Mõõtmed Pikkus, max pikkus koos postile paigaldamise plaadiga, cm 36 Laius, cm 19 Kõrgus, cm 36 Mass, viitejaam, kg 0,88 Mass, õlg, kg 0,33 1512 - 006 - 30.10.2023 Veaotsing - 227Toote andmed Toiteploki tüüp ADP-40KR, ADP-40FW XX Toitesisend, V AC 100-240 Toiteväljund, V DC 28 Toiteväljund, A 1,3 Madalpingekaabel, pikkus, m 20 Viitejaama IP-kaitseaste IPX5 Toiteallika IP-kaitseaste IP44 Võimsustarve, W 2 Sagedusala tugi Bluetooth

Väljundvõimus (teenindamiseks) 8 dBm SRD868 (Euroopa) 13 dBm SRD915 (Põhja-Ameerika) 13 dBm SRD915 (Austraalia) 13 dBm SRD915 (Uus-Meremaa) 13 dBm Toote ja muud tüüpi raadiosüsteemide, näiteks kaugjuhtimispultide ja raadiosaatjate vahelist sobivust pole võimalik garanteerida.

143.2 Registreeritud kaubamärgid

-i sõnamärk ja logod on ettevõtte Bluetooth SIG, inc. registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel.

- Tehnilised andmed 1512 - 006 - 30.10.2023144 Vastavusdeklaratsioon

144.1 EL-i vastavusdeklaratsiooni originaal

1512 - 006 - 30.10.2023 Vastavusdeklaratsioon - 229144.2 EL-i vastavusdeklaratsiooni tõlge Meie, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], deklareerime omavastutusel, et toode: Kirjeldus Ühenduskomplekt Kaubamärk HUSQVARNA Tüüp/mudel HUSQVARNA Reference Station Identifitseerimine Seerianumbrid kuupäevaga 2023 nädalast 44 vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele: Direktiiv/eeskiri Kirjeldus 2014/53/EU Raadioseadmete direktiiv 2011/65/EU Direktiiv teatavate ohtlike ainete kasutamise piiramise kohta ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid:

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna Husqvarna AB Pro Roboticsi uurimis- ja arendustegevuse juht Husqvarna Division. Tehnilise dokumentatsiooni eest vastutaja.
