LIETOŠANAS INSTRUKCIJA EPOS Reference Station HUSQVARNA

145.1 Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

145.2 Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms ierīces lietošanas izlasiet zemāk minētos norādījumus.

• Ievērojiet valsts tiesību aktos noteiktās elektrodrošības prasības.

• Ierīci drīkst izmantot tikai ar Husqvarna nodrošināto barošanas bloku.

• Ierīci drīkst lietot tikai ar ražotāja apstiprināto papildu aprīkojumu. Visi citi lietošanas veidi ir nepareizi. Precīzi ievērojiet ražotāja norādījumus par lietošanu un tehnisko apkopi.

• Ierīci drīkst lietot, uzturēt un remontēt tikai tie, kuri pilnībā pārzina tās tehniskos raksturlielumus un drošības noteikumus. Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, ka izprotat norādījumus.

• Husqvarna negarantē pilnīgu ierīces saderību ar citām bezvadu sistēmām, piemēram, tālvadības pultīm, radio raidītājiem, dzirdes aparātiem, dzīvniekiem paredzētām zemē ierokamām radio sētām vai līdzīgām sistēmām.

• Nav atļauts mainīt ierīces oriģinālo konstrukciju. Par visām izmaiņām esat atbildīgs tikai un vienīgi jūs.

• Pirms ierīces ieslēgšanas pārbaudiet, vai tā nav bojāta. Neizmantojiet ierīci, ja tā ir bojāta.

• Darba temperatūra: no -20°C līdz 45°C/no -4°F līdz 113°F. Uzglabāšanas temperatūra: no -20°C līdz 70°C/no -4°F līdz 158°F.

145.3 Drošības norādījumi uzstādīšanai

BRĪDINĀJUMS: Pirms pļāvēja lietošanas izlasiet zemāk minētos brīdinājumus.

• Nenovietojiet barošanas bloku vietā, kur tas var samirkt. Nenovietojiet barošanas bloku uz zemes.

• Neiekapsulējiet barošanas bloku. Kondensāts var sabojāt barošanas bloku un palielināt elektriskās strāvas trieciena risku.

• Elektriskās strāvas trieciena risks. Pieslēdzot barošanas bloku sienas kontaktligzdai, ieteicams izmantot tikai tādu, kurai ir paliekošās strāvas noplūdes slēdzis (residual current device— RCD). Attiecas uz ASV/Kanādu. Ja barošanas avots ir uzstādīts ārpus telpām: Elektriskās strāvas trieciena risks. Uzstādiet tikai pie segtas A klases GFCI kontaktligzdas (RCD), kuras korpuss ir laikapstākļu drošs gan ar ievietotu, gan izņemtu kontaktspraudņa vāciņu.

• Nodrošiniet, lai pirms pievienošanas zemsprieguma kabeļa un barošanas bloka kontaktspraudņi ir tīri un sausi.

• Ir risks, ka atbalsta stacijas uzstādīšanas laikā var nokrist kādi priekšmeti. Tas var izraisīt traumas.

• Lai izvairītos no kabeļu bojājumiem, strāvas padeves kabelim un pagarinātājam ir jāatrodas ārpus darba zonas.

• Ja uzstādāt atbalsta staciju augstā vietā, ir risks, ka jūs varētu nokrist. Atbalsta stacijas uzstādīšanas laikā stāviet stabili. 1512 - 006 - 30.10.2023 Drošība - 231145.4 Drošības norādījumi par apkopi BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Pirms produkta tīrīšanas vai apkopes atvienojiet to no barošanas bloka.

Lai mazinātu elektrisko komponentu bojājumu risku atsauces stacijā, mēs iesakām atvienot barošanas bloku no atsauces stacijas, ja ir gaidāms pērkona negaiss. Kad vairs nav risks, ka varētu būt pērkona negaiss, atkal pievienojiet barošanas bloku. 146 Lietotāja rokasgrāmata

Sērijas numurs: Sērijas numurs atrodas uz datu plāksnītes un izstrādājuma iepakojuma. Izmantojiet sērijas numuru, lai reģistrētu izstrādājumu vietnē www.husqvarna.com.

Lai saņemtu atbalstu saistībā ar Husqvarna, sazinieties ar apkalpojošo dīleri.

146.1.2 Ierīces apraksts

Piezīme: Husqvarna regulāri atjaunina ierīces konstrukciju un funkcionalitāti. Skatiet šeit: Atbalsts lpp.

Ierīce ir GPS stacija, kas uztver satelīta signālus un nosūta zāles pļāvējam korekcijas datus. Vienu GPS staciju var izmantot vairākiem robotizētajiem zāles pļāvējiem. GPS stacija var darboties kā atkārtotājs, lai izveidotu savienojumu ar GPS staciju. Atkārtotājus var izmantot lielākās platībās, piemēram, golfa laukumos, lai GPS stacijas signāls vienmēr būtu spēcīgs. Viena galvenā GPS stacija saņem satelīta signālus, bet pārējās GPS stacijas darbojas kā atkārtotāji.

146.1.3 Sistēmas apraksts

sistēmu veido robotizētais zāles pļāvējs, uzlādes stacija un GPS stacija. Robotizētais zāles pļāvējs un GPS stacija uztver satelīta signālus atrašanās vietas noteikšanai. GPS stacija ir stacionāra un nosūta korekcijas datus robotizētajam zāles pļāvējam, lai iegūtu precīzu pļāvēja atrašanās vietu. Darba zona tiek izveidota virtuāli lietotnē, vadot ierīci un pievienojot ceļa punktus, tādējādi izveidojot lietotnē karti.

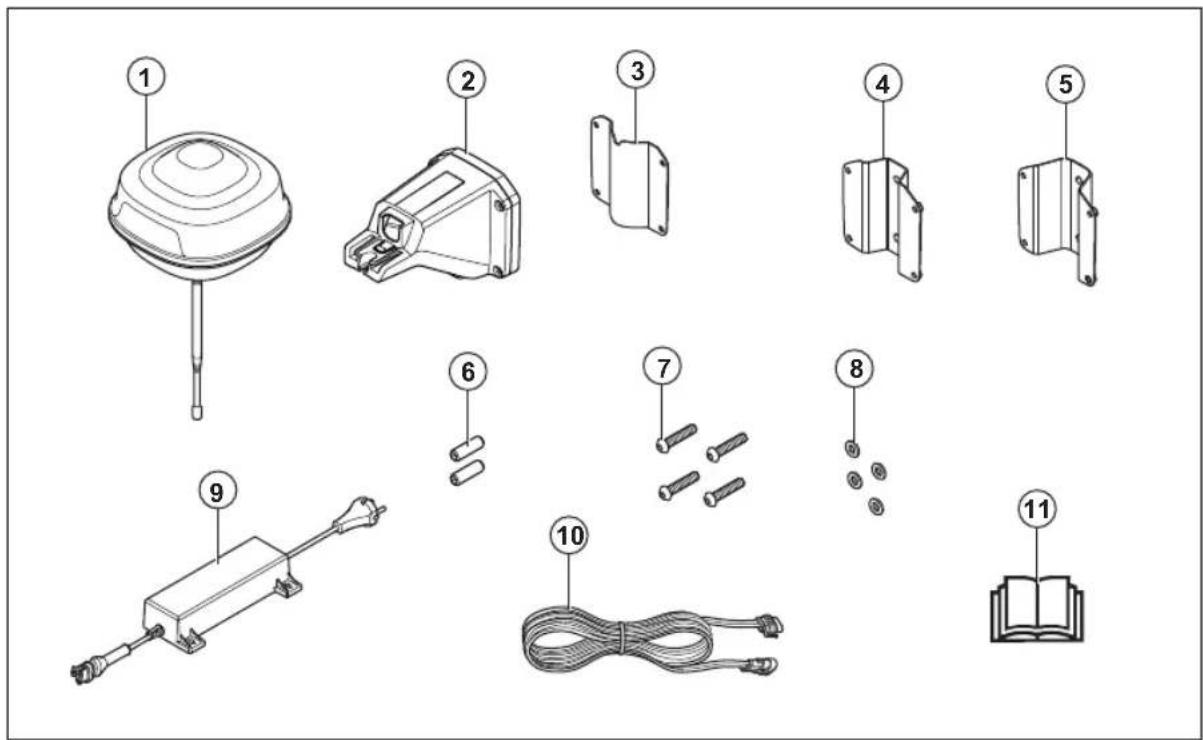

232 - Lietotāja rokasgrāmata 1512 - 006 - 30.10.2023146.1.4 Produkta pārskats

11. Lietotāja rokasgrāmata

146.1.5 Simboli uz izstrādājuma

Uz produkta ir attēloti zemāk norādītie simboli. Pārliecinieties, vai izprotat tos. Šis izstrādājums atbilst spēkā esošo ES direktīvu prasībām. Šis izstrādājums atbilst spēkā esošajām AKdirektīvām. Šo produktu nedrīkst izmest sadzīves atkritumos. Ievērojiet valsts normatīvus un izmantojiet vietējo pārstrādes sistēmu. Izmantojiet atvienojamu baro- šanas bloku, kā norādīts datu plāksnītē līdzās simbolam. Piezīme: Pārējie uz produkta norādītie simboli/ norādes atbilst noteiktu valstu sertifikācijas prasībām.

Izskats dažādos tirgos var atšķirties 1512 - 006 - 30.10.2023 Lietotāja rokasgrāmata - 233147 Uzstādīšana

147.1 Ievads - Uzstādīšana

BRĪDINĀJUMS: Pirms izstrādājuma uzstādīšanas izlasiet un izprotiet drošības norādījumus. IEVĒROJIET: Izmantojiet oriģinālās detaļas un uzstādīšanas materiālus. Piezīme: Lai iegūtu vairāk informācijas par uzstādīšanu, apskatiet www.husqvarna.com.

147.2 GPS stacijas atrašanās vietas

izvēle IEVĒROJIET: Ja netālu atrodas zibensnovedēja stienis, neuzstādiet GPS staciju augstāk par zibensnovedēja stieni. IEVĒROJIET: Nepiestipriniet GPS staciju karoga kātam. GPS stacijas kustība ietekmēs pļāvējam sūtāmos korekcijas datus, ietverot precīzu atrašanās vietu.

• Uzstādiet GPS staciju uz fiksēta priekšmeta, kas nevar izkustēties vai griezties.

• Uzstādiet GPS staciju uz staba vai pie sienas. Staba diametram jābūt 32-55 mm / 1.26-2.16 collām, lai uz GPS stacijas varētu novietot stiprinājumus. Piezīme: Ja GPS stacija ir nostiprināta pie sienas, stacijas augšpusei jāatrodas augstāk par sienu. Sienā nedrīkst būt metāla elementu.

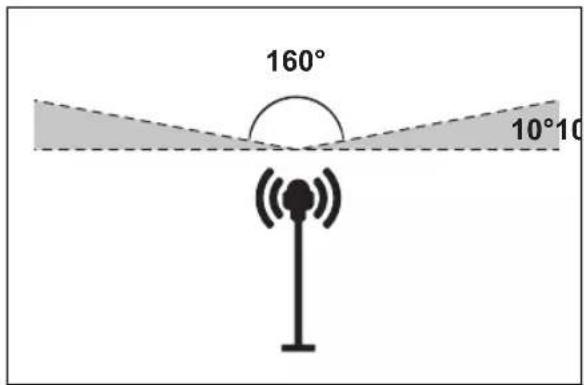

• Pārliecinieties, ka GPS stacijai nav aizsegtas debesis. Pārliecinieties, ka debesis ir redzamas bez šķēršļiem visos virzienos augstāk par 10° augstuma leņķi. 160° 10°10°

• Uzstādiet GPS staciju augstumā, lai labāk uztvertu radio signālu. Uzstādiet GPS staciju vismaz 2.5 m/8 pēdu augstumā.

• Pārliecinieties, ka maksimālais attālums starp GPS staciju un pļāvēju ir 500 m/1640 pēdas, ja skata līnija ir brīva. Priekšmeti, kas atrodas starp GPS staciju un pļāvēju, samazina šo attālumu.

• Pārliecinieties, ka attālums starp GPS staciju un pļāvēju ir 500m/1640pēdas.

• Uzstādiet GPS staciju vietā, kur radio signāls sasniedz visas darba zonas vietas. Lieli priekšmeti var bloķēt radio signālus.

• Ir iespējams uzstādīt vairākas GPS stacijas, lai tās darbotos kā atkārtotājs lielā platībā. Lai iegūtu plašāku informāciju, sazinieties ar savu vietējo Husqvarna pārstāvi. Piezīme: Ir nepieciešami īpaši iestatījumi, ja darba vietā ir vairāk nekā viena GPS stacija. Lai iegūtu plašāku informāciju, sazinieties ar savu vietējo Husqvarna pārstāvi.

147.3 Izdomājiet, kur atradīsies

barošanas bloks BRĪDINĀJUMS: Negrieziet zemsprieguma kabeli. Pastāv elektriskā trieciena risks. IEVĒROJIET: Nodrošiniet, lai robotizētā zāles pļāvēja asmeņi nesagrieztu strāvas kabeļus.

• Novietojiet barošanas bloku vietā, kas atrodas zem jumta un ir pasargāta no saules un lietus.

• Novietojiet barošanas bloku vietā ar labu gaisa plūsmu.

• Pieslēdzot barošanas bloku kontaktligzdai, izmantojiet paliekošās strāvas ierīci.

- Uzstādīšana 1512 - 006 - 30.10.2023• Nepieciešamības gadījumā pagariniet zemsprieguma kabeli. Zemsprieguma kabeli var pagarināt līdz 100 m / 328 pēdu garumam.

147.4 Produkta uzstādīšana

Izlasiet un izprotiet norādījumus par atbalsta staciju. Skatiet šeit: GPS stacijas atrašanās vietas izvēle lpp.

Izlasiet lietotāja rokasgrāmatu tam robotizētajam zāles pļāvējam, ko plānojat izmantot kopā ar atbalsta staciju. Atbalsta staciju varat uzstādīt pie staba vai pie sienas. IEVĒROJIET: Atbalsta stacijas kustības ietekmēs korekcijas datus, kas tiek nosūtīti produktam ar precīzo pozīciju. Atbalsta stacijai pie staba vai pie sienas jābūt uzstādītai stingri. IEVĒROJIET: Vienumi kartē mainīs savas pozīcijas, ja atbalsta stacija tiks pārvietota. Pielāgojiet vienumus kartē vai veiciet atkārtotu uzstādīšanu lietotnē Automower

147.4.1 Uzstādīšanas rīki

• Skrūvgriezis, Torx 20.

• Sešstūra uzgriežņatslēga, 4 mm. Atrodas kastē.

147.4.2 Atsauces stacijas nostiprināšana

zemē. Pārliecinieties, ka stabs nekustās un to nevar nejauši izkustināt.

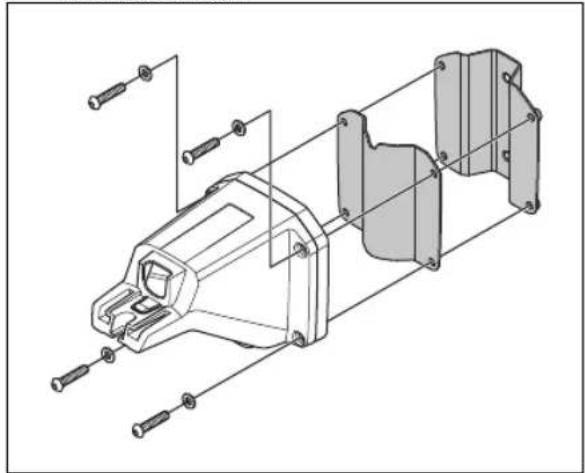

2. Pievienojiet balsta kronšteinu un vienu no staba

kronšteiniem pie sviras ar 4skrūvēm(4mm sešstūra atslēga). Piezīme: Staba kronšteini ir pieejami 2izmēros, lai pielāgotos dažādiem staba izmēriem. Izvēlieties savai uzstādīšanas vietai piemēroto staba kronšteinu.

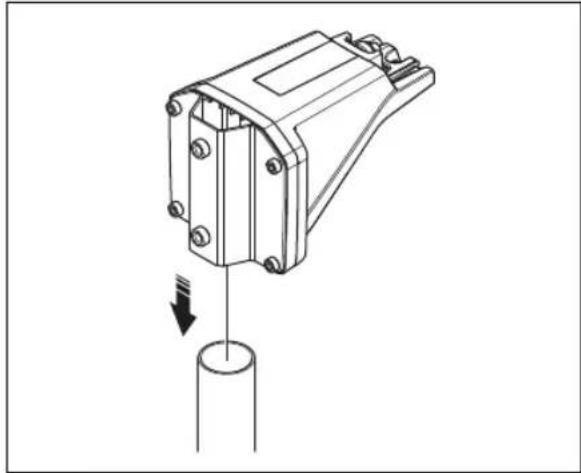

3. Uzlieciet sviru staba galā.

Piezīme: Atsauces stacija ir jāuzstāda staba augšgalā.

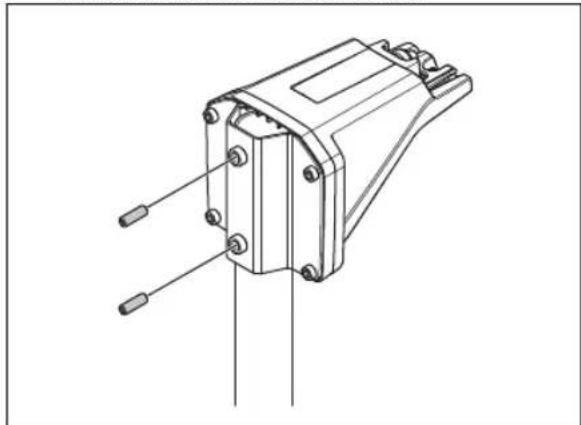

4. Nostipriniet atsauces staciju pie staba ar

2skrūvēm (4mm sešstūra atslēga).

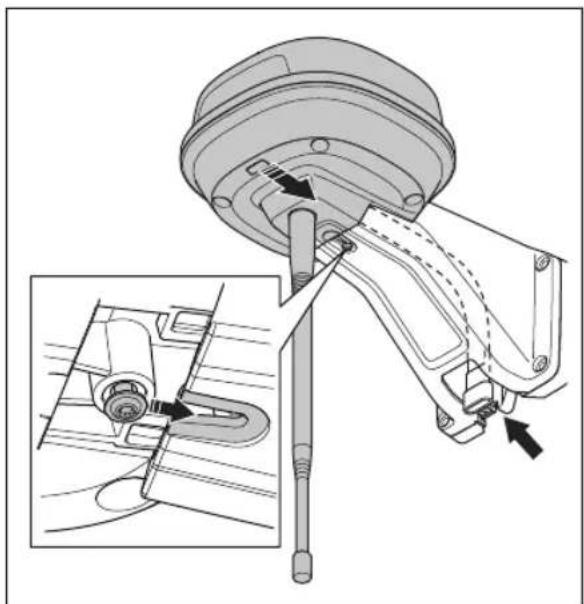

5. Izvelciet atsauces stacijas kabeli cauri spraugai

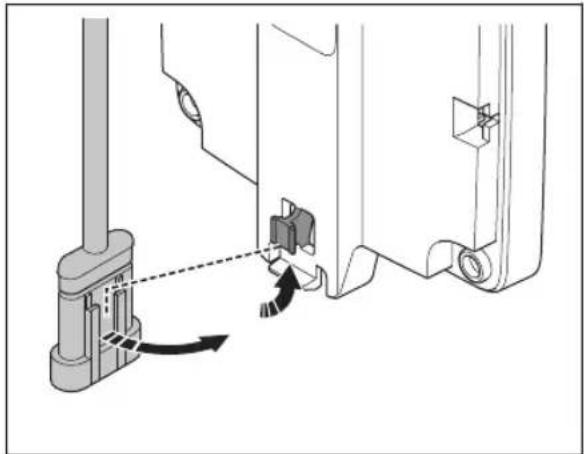

svirā un uzstādiet atsauces staciju uz sviras. 1512 - 006 - 30.10.2023 Uzstādīšana - 2356. Piestipriniet savienotāju pie skavām uz sviras.

un barošanas avotam. Skatiet šeit: Izdomājiet, kur atradīsies barošanas bloks lpp. 234

stacijas līdz barošanas blokam pie staba, izmantojot kabeļu savilcējus. IEVĒROJIET: Ja zemsprieguma kabelis netiek stingri nostiprināts ar kabeļu savilcējiem, tas spēcīgā vējā var tikt sabojāts.

10. Uzstādiet barošanas bloku 30-200 cm/1-6.5 pēdu

augstumā virs zemes. Skatiet šeit: Izdomājiet, kur atradīsies barošanas bloks lpp. 234

deg zaļā krāsā. Vispirms LED statusa indikators dažas minūtes mirgo zaļā krāsā. Skatiet šeit: LED gaismas indikators uz GPS stacijas lpp. 239

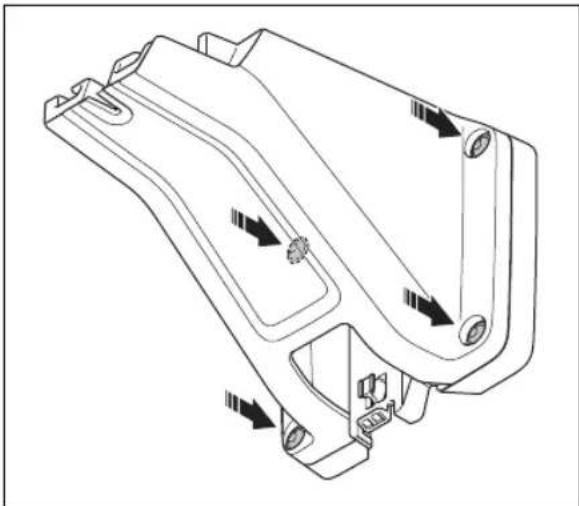

147.4.3 Atsauces stacijas nostiprināšana

pie sienas Piezīme: Sienu materiāli var būt ļoti dažādi, tāpēc komplektācijā nav ietvertas skrūves nostiprināšanai pie sienas.

1. Nostiprinot pie sienas atsauces stacijas balsteni,

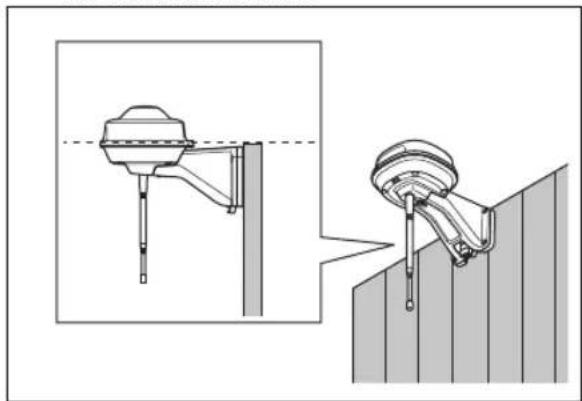

turiet to pie sienas. Iezīmējiet uz sienas 4vietas, kur skrūvēsiet 4skrūves. Piezīme: Ja atbalsta stacija ir nostiprināta pie sienas, atbalsta stacijas augšpusei jāatrodas augstāk par sienu.

2. Izveidojiet sienā 4urbumus 4skrūvēm.

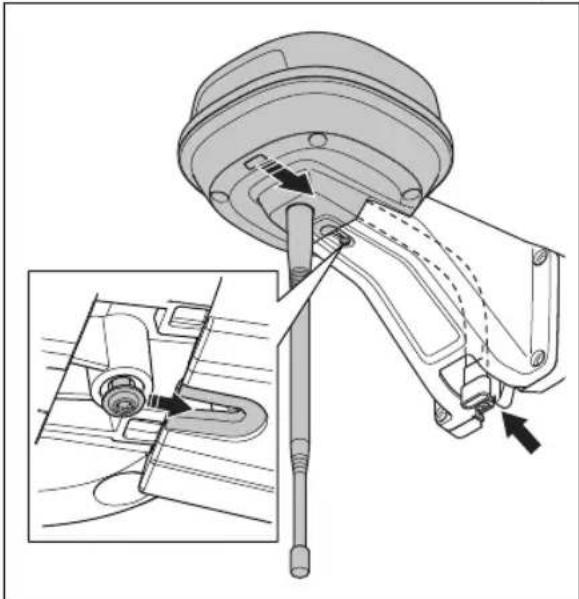

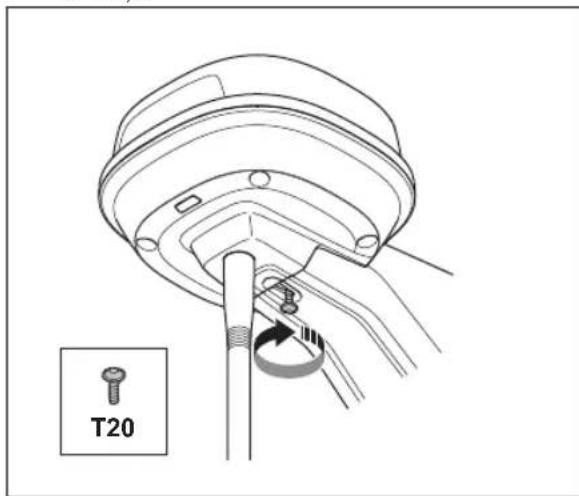

- Uzstādīšana 1512 - 006 - 30.10.20234. Izvelciet atsauces stacijas kabeli cauri spraugai balstenī un uzstādiet atsauces staciju uz balsteņa.

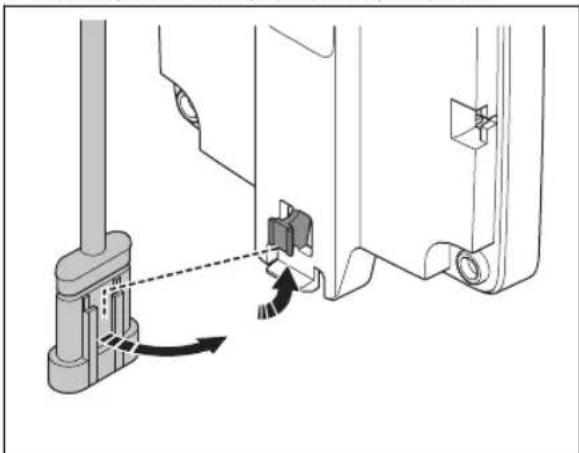

5. Pievienojiet savienotāju pie balsteņa klipšiem.

stacijas līdz barošanas blokam pie sienas, izmantojot kabeļu savilcējus. IEVĒROJIET: Ja zemsprieguma kabelis netiek stingri nostiprināts ar kabeļu savilcējiem, tas spēcīgā vējā var tikt sabojāts.

9. Uzstādiet strāvas padeves bloku 30-200 cm/

1-6.5 pēdu augstumā virs zemes. Skatiet šeit: Izdomājiet, kur atradīsies barošanas bloks lpp.

deg zaļā krāsā. Vispirms LED statusa indikators dažas minūtes mirgo zaļā krāsā. Skatiet šeit: LED gaismas indikators uz GPS stacijas lpp. 239

1512 - 006 - 30.10.2023 Uzstādīšana - 237148 Apkope

148.1 Ievads— apkope

Lai nodrošinātu labāku produkta darbību un ilgāku darbmūžu, regulāri tīriet produktu un nomainiet nolietotās detaļas.

148.2 Apkopes grafiks

Apkopes grafikā redzams, kā veikt zāles pļāvēja apkopi un uzturēšanu. Ievērojiet uzturēšanas grafiku, lai nodrošinātu labāku darbību un paildzinātu zāles pļāvēja darbmūžu. X = norādījumi ir sniegti šajā lietotāja rokasgrāmatā. O = šajā lietotāja rokasgrāmatā nav sniegtas instrukcijas. Sazinieties ar apstiprinātu izplatītāju, kas nodrošina apkopi. Sagatavošana Katru ga-

Ik pēc trim gadiem Notīriet produktu. Skatiet šeit: Izstrādājuma tīrīšana lpp. 238 . X Pārbaudiet, vai produktam nav bojājumu un nodiluma. X Atjauniniet aparātprogrammatūru. O Pārbaudiet ieteicamo jauninājumu apkopes ziņojumus. O Apkope Pārbaudiet skrūvju pievilkšanas griezes momentu. Skatiet šeit: Pievilkšanas griezes mo- menta vērtības lpp. 238

Nomainiet gaisa plūsmas filtru. O Atveriet produktu un nomainiet visas blīvējošās joslas. O

148.3 Izstrādājuma tīrīšana

BRĪDINĀJUMS: Pirms apkopes vai tīrīšanas atvienojiet izstrādājumu no barošanas bloka. IEVĒROJIET: Nemazgājiet ierīci ar augstspiediena mazgātāju. Tīrīšanai nedrīkst izmantot šķīdinātājus. Nepieciešamības gadījumā tīriet izstrādājumu ar mitru drānu.

148.4 Pievilkšanas griezes momenta vērtības

Skrūve Darbarīks Griezes moments (Nm) No augšējās šasijas uz apakšējo šasiju Torx 20 1,8 Atbalsta stacija pie balsta Torx 20 1,8 Balsts pie staba Seškanšu atslēga, 4 mm 5–6 Balsts, balsta kronšteins un staba kronšteins Seškanšu atslēga, 4 mm 5–6

238 - Apkope 1512 - 006 - 30.10.2023149 Problēmu novēršana

149.1 LED gaismas indikators uz GPS stacijas

Gaisma Statuss Mirgo zaļā krāsā GPS stacija ieslēdzas. Uzgaidiet dažas minūtes. Deg nepārtraukti zaļā krāsā Darbojas. Mirgo sarkanā krāsā GPS stacija nedarbojas kļūdas dēļ. Atvienojiet barošanas kabeli un pievienojiet to vēlreiz, lai pārstartētu GPS staciju. Ja kļūme joprojām pastāv, sazinieties ar servisa centru. Mirgo baltā krāsā Ir nepieciešams aparātprogrammatūras atjauninājums. Sazinieties ar vietējo Husqvar- na servisa centru. Mirgo dzeltenā krāsā Tikai GPS stacijai atkārtotāja režīmā: GPS stacijai atkārtotāja režīmā nav savienojuma ar galveno atsauces staciju. GPS stacija ir ieslēgšanas režīmā vai tai nav savienojuma ar galveno atsauces staciju. Ja nav savienojuma, pārbaudiet galveno GPS staciju vai tuvāko atkārtotāju. 150 Glabāšana un utilizācija

Ja glabājat atsauces staciju telpās, atstājiet balsteni nostiprinātu pie staba vai sienas, lai atkal varētu uzstādīt atsauces staciju tās sākotnējā pozīcijā. Ja ziemas laikā atstājat atsauces staciju ārā, mēs iesakām atstāt barošanas bloku pievienotu.

Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus. 151 Tehniskie dati

151.1 Tehniskie dati

Izmēri Garums, maks. garums, ietverot plāksni nostiprināšanai pie staba, cm/collas 36/13,8 Platums, cm/collas 19/7,5 Augstums, cm/collas 36/13,8 Svars, atsauces stacija, kg/mārc. 0,88/1,9 Svars, svira, kg/mārc. 0,33/0,73 1512 - 006 - 30.10.2023 Problēmu novēršana - 239GPS stacijas dati Barošanas bloka veids ADP-40KR, ADP-40FW XX Barošanas bloka ievade, V, maiņstrāva 100–240 Barošanas bloka izvade, V, līdzstrāva 28 Barošanas bloka izvade, A 1,3 Zemsprieguma kabelis, garums, m/pēdas 20/66 IP koda GPS stacija IPX5 IP koda barošanas bloks IP44 Strāvas patēriņš, W 2 Izmantojamās frekvenču joslas Bluetooth

Izejas jauda (darbam) 8dBm SRD868 (Eiropa) 13dBm SRD915 (Ziemeļamerika) 13dBm SRD915 (Austrālija) 13dBm SRD915 (Jaunzēlande) 13dBm Nav iespējams garantēt pilnīgu GPS stacijas saderību ar citām bezvadu sistēmām, piemēram, tālvadības pultīm un radio raidītājiem.

151.2 Reģistrētās preču zīmes

preču zīme un logotipi ir Bluetooth SIG, inc. reģistrētas preču zīmes, un Husqvarna tās izmanto atbilstoši licencei.

- Tehniskie dati 1512 - 006 - 30.10.2023152 Atbilstības deklarācija

152.1 Sākotnējā ES atbilstības deklarācija

1512 - 006 - 30.10.2023 Atbilstības deklarācija - 241152.2 Tulkotā ES atbilstības deklarācija Ar šo mēs, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], paziņojam, ka uzņemamies pilnu atbildību par to, ka šis izstrādājums: Apraksts Saziņas komplekts Zīmols HUSQVARNA Tips/modelis HUSQVARNA Reference Station Identifikācija Sērijas numuri no 2023 nedēļas 44 pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/regula Apraksts 2014/53/EU “Par radioiekārtām” 2011/65/EU “Par konkrētu bīstamu vielu lietošanas ierobežojumiem” un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati;
