NAUDOJIMO INSTRUKCIJA EPOS Reference Station HUSQVARNA

1. Nostiprinot pie sienas atsauces stacijas balsteni,

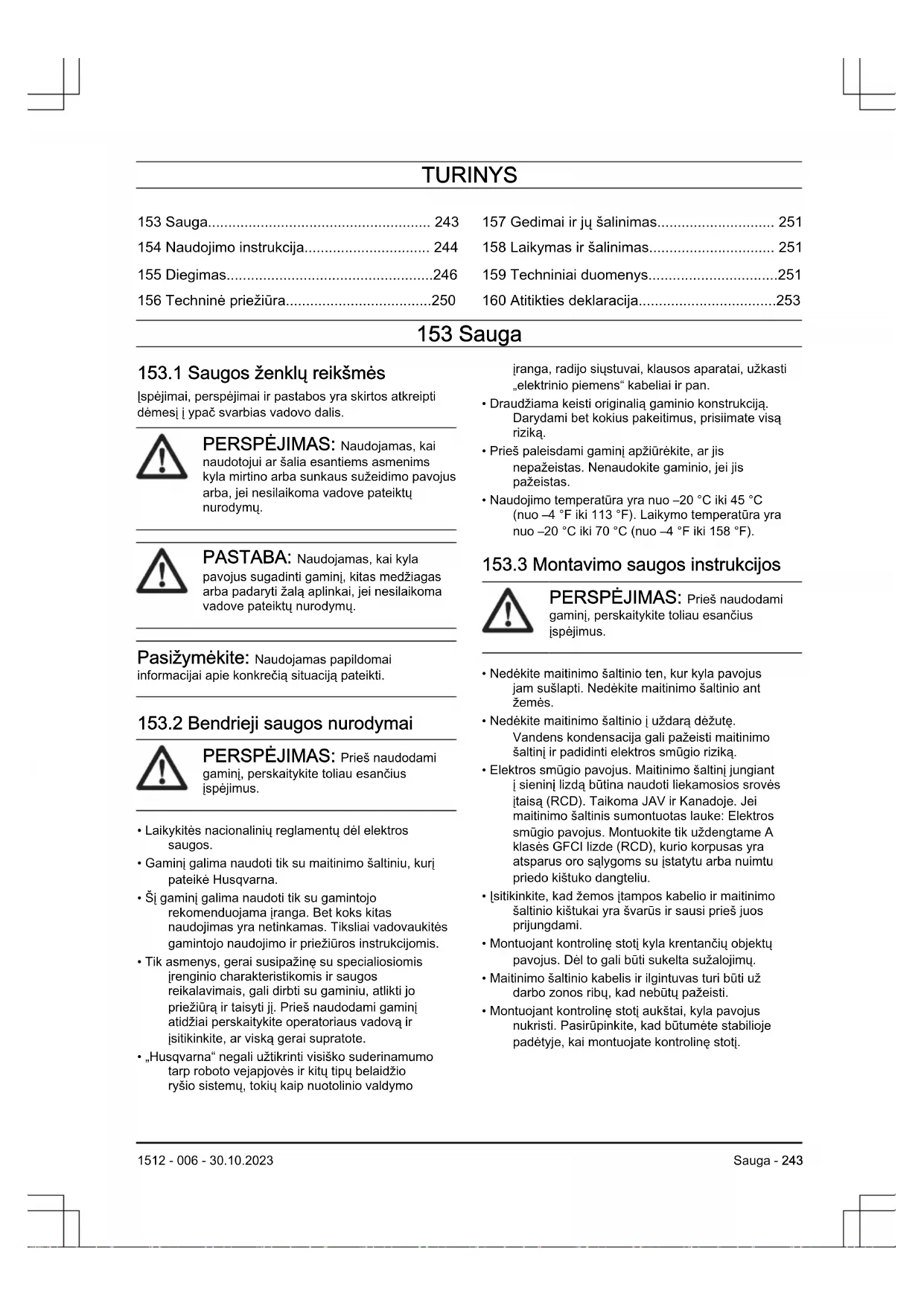

153.1 Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

153.2 Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Laikykitės nacionalinių reglamentų dėl elektros saugos.

• Gaminį galima naudoti tik su maitinimo šaltiniu, kurį pateikė Husqvarna.

• Šį gaminį galima naudoti tik su gamintojo rekomenduojama įranga. Bet koks kitas naudojimas yra netinkamas. Tiksliai vadovaukitės gamintojo naudojimo ir priežiūros instrukcijomis.

• Tik asmenys, gerai susipažinę su specialiosiomis įrenginio charakteristikomis ir saugos reikalavimais, gali dirbti su gaminiu, atlikti jo priežiūrą ir taisyti jį. Prieš naudodami gaminį atidžiai perskaitykite operatoriaus vadovą ir įsitikinkite, ar viską gerai supratote.

• „Husqvarna“ negali užtikrinti visiško suderinamumo tarp roboto vejapjovės ir kitų tipų belaidžio ryšio sistemų, tokių kaip nuotolinio valdymo įranga, radijo siųstuvai, klausos aparatai, užkasti „elektrinio piemens“ kabeliai ir pan.

• Draudžiama keisti originalią gaminio konstrukciją. Darydami bet kokius pakeitimus, prisiimate visą riziką.

• Prieš paleisdami gaminį apžiūrėkite, ar jis nepažeistas. Nenaudokite gaminio, jei jis pažeistas.

• Naudojimo temperatūra yra nuo –20°C iki 45°C (nuo –4°F iki 113°F). Laikymo temperatūra yra nuo –20°C iki 70°C (nuo –4°F iki 158°F).

153.3 Montavimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nedėkite maitinimo šaltinio ten, kur kyla pavojus jam sušlapti. Nedėkite maitinimo šaltinio ant žemės.

• Nedėkite maitinimo šaltinio į uždarą dėžutę. Vandens kondensacija gali pažeisti maitinimo šaltinį ir padidinti elektros smūgio riziką.

• Elektros smūgio pavojus. Maitinimo šaltinį jungiant į sieninį lizdą būtina naudoti liekamosios srovės įtaisą (RCD). Taikoma JAV ir Kanadoje. Jei maitinimo šaltinis sumontuotas lauke: Elektros smūgio pavojus. Montuokite tik uždengtame A klasės GFCI lizde (RCD), kurio korpusas yra atsparus oro sąlygoms su įstatytu arba nuimtu priedo kištuko dangteliu.

• Įsitikinkite, kad žemos įtampos kabelio ir maitinimo šaltinio kištukai yra švarūs ir sausi prieš juos prijungdami.

• Montuojant kontrolinę stotį kyla krentančių objektų pavojus. Dėl to gali būti sukelta sužalojimų.

• Maitinimo šaltinio kabelis ir ilgintuvas turi būti už darbo zonos ribų, kad nebūtų pažeisti.

• Montuojant kontrolinę stotį aukštai, kyla pavojus nukristi. Pasirūpinkite, kad būtumėte stabilioje padėtyje, kai montuojate kontrolinę stotį. 1512 - 006 - 30.10.2023 Sauga - 243153.4 Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš valydami ar prižiūrėdami gaminį atjunkite jį nuo maitinimo šaltinio.

153.5 Jei kyla audra su perkūnija

Kad būtų sumažinta kontrolinės stoties elektrinių komponentų pažeidimo rizika, rekomenduojame atjungti kontrolinę stotį nuo maitinimo šaltinio, kai kyla audros su perkūnija pavojus. Praėjus audros su perkūnija pavojui vėl prijunkite maitinimo šaltinį. 154 Naudojimo instrukcija

Serijos numeris. Gaminio serijos numeris yra ant gaminio nominalių parametrų plokštelės ir nurodytas ant gaminio pakuotės. Norėdami užregistruoti gaminį www.husqvarna.com, naudokite serijos numerį.

Dėl gaminio palaikymo kreipkitės į Husqvarna aptarnavimo atstovą.

154.1.2 Gaminio aprašas

Pasižymėkite: „Husqvarna“ reguliariai atnaujina gaminių išvaizdą ir funkcijas. Žr. Palaikymas psl. 244

Šis gaminys yra kontrolinė stotis, kuri priima palydovo signalus ir siunčia pakoreguotus duomenis robotui vejapjovei. Tą pačią kontrolinę stotį galima naudoti keletui robotų vejapjovių. Kontrolinė stotis gali veikti kaip kartotuvas, kad būtų sukurtas kontrolinių stočių tinklas. Kartotuvus galite naudoti didesnėse zonose, pavyzdžiui, golfo laukuose, kad išvengtumėte silpno kontrolinės stoties signalo. Viena pagrindinė kontrolinė stotis priima palydovo signalus, o kitos kontrolinės stotys veikia kaip kartotuvai.

154.1.3 Sistemos aprašymas

“ sistemą sudaro robotas vejapjovė, įkrovimo stotis ir kontrolinė stotis. Robotas vejapjovė ir kontrolinė stotis priima palydovo signalus padėčiai nustatyti. Kontrolinė stotis yra stacionarus įrenginys, siunčiantis pakoreguotus duomenis robotui vejapjovei, kad jis galėtų orientuotis teritorijoje kuo tiksliau. Naudojant gaminį ir konfigūruojant kelio taškus programėlėje atkuriama virtuali darbo zona ir sudaromas jos žemėlapis.

1. Kontrolinė stotis

4. Mažas stulpo laikiklis, stulpo matmenys 32–44

9. Maitinimo šaltinis

Šiuos simbolius galite rasti ant gaminio. Įsitikinkite, kad juos suprantate. Šis gaminys atitinka taikomas ES direktyvas. Šis gaminys atitinka taikomas JK direktyvas. Draudžiama išmesti gaminį kartu su buitinėmis atliekomis. Laikykitės nacionalinių taisyklių ir naudokite vietinę perdirbimo sistemą. Nuimamą maitinimo šaltinį naudokite, kaip nurodyta šalia simbolio esančioje nominalių- jų parametrų plokštelėje. Pasižymėkite: Kiti ant gaminio pateikti simboliai / etiketės skirti kai kurių rinkų sertifikavimo reikalavimams.

Išvaizda gali skirtis, atsižvelgiant į pardavimo rinką 1512 - 006 - 30.10.2023 Naudojimo instrukcija - 245155 Diegimas

155.1 Įvadas – montavimas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. PASTABA: Naudokite tik originalias atsargines dalis ir montavimo medžiagas. Pasižymėkite: Daugiau informacijos ieškokite adresu www.husqvarna.com.

155.2 Kaip nustatyti, kur įrengti

kontrolinę stotį PASTABA: Jei zonoje yra žaibolaidis, nemontuokite kontrolinės stoties aukščiau už žaibolaidį. PASTABA: Nemontuokite kontrolinės stoties ant vėliavos stiebo. Kontrolinės stoties judėjimas neigiamai paveiks į gaminį siunčiamų pakoreguotų padėties duomenų tikslumą.

• Kontrolinę stotį montuokite ant fiksuoto objekto, kuris nejuda ir nesisuka.

• Montuokite kontrolinę stotį ant stulpo ar sienos. Stulpas turi būti 32-55 mm/ 1.26-2.16 col. skersmens, kad atitiktų tvirtinamuosius kontrolinės stoties elementus. Pasižymėkite: Jei kontrolinė stotis montuojama ant sienos, kontrolinės stoties viršutinė dalis turi būti virš sienos. Sienos viduje negali būti metalinių komponentų.

• Įsitikinkite, kad kontrolinė stotis yra po atviru dangumi. Įsitikinkite, kad dangaus neužstoja jokios kliūtys visomis kryptimis daugiau nei 10 ° pakilimo kampu. 160° 10°10°

• Įrenkite kontrolinę stotį aukščiau, kad būtų didesnė radijo signalo aprėptis. Montuokite kontrolinę stotį mažiausiai 2.5 m / 8 ft aukštyje.

• Didžiausias galimas atstumas tarp kontrolinės stoties ir gaminio yra 500 m / 1640 ft, kai matymo linijos tarp jų neužstoja jokie pašaliniai objektai. Dėl objektų, esančių tarp kontrolinės stoties ir gaminio, šis atstumas sutrumpėja.

• Įsitikinkite, kad atstumas tarp kontrolinės stoties ir gaminio yra mažesnis nei 500 m / 1640 pėd.

• Montuokite kontrolinę stotį ten, kur radijo signalas aprėpia visas darbo zonos sritis. Dideli objektai gali blokuoti radijo signalus.

• Galite įrengti daugiau nei vieną kontrolinę stotį, kurios veiks kaip kartotuvai didelėje zonoje. Dėl išsamesnės informacijos kreipkitės į savo „Husqvarna“ prekybos atstovą. Pasižymėkite: Jei vietoje yra daugiau nei viena kontrolinė stotis, reikalingos specialiosios nuostatos. Dėl išsamesnės informacijos kreipkitės į savo „Husqvarna“ prekybos atstovą.

155.3 Kaip pasirinkti tinkamą vietą

maitinimo šaltiniui PERSPĖJIMAS: Nepjaukite žemosios įtampos kabelio. Taip sukelsite elektros smūgio pavojų. PASTABA: Pasirūpinkite, kad roboto vejapjovės peiliai nepasiektų ir neperpjautų maitinimo kabelių.

• Maitinimo šaltinį statykite zonoje su stogu, apsaugotoje nuo saulės ir lietaus.

• Maitinimo šaltinį statykite gerai vėdinamoje zonoje.

• Prijungdami maitinimo šaltinį prie maitinimo lizdo naudokite liekamosios srovės įtaisą (LSĮ).

- Diegimas 1512 - 006 - 30.10.2023• Jei reikia, pailginkite žemosios įtampos kabelį. Žemosios įtampos kabelis gali būtų pailgintas iki 100 m/ 328 pėd.

155.4 Gaminio montavimas

Perskaitykite ir įsitikinkite, kad suprantate instrukcijas, susijusias su kontroline stotimi. Žr. Kaip nustatyti, kur įrengti kontrolinę stotį psl. 246

Perskaitykite naudojimo instrukciją, skirtą robotui vejapjovei, kurį naudosite su kontroline stotimi. Kontrolinę stotį galite montuoti ant stulpo ar sienos. PASTABA: Kontrolinės stoties judėjimas neigiamai paveiks į gaminį siunčiamų pakoreguotų padėties duomenų tikslumą. Kontrolinė stotis turi būti tvirtai sumontuota ant stulpo ar sienos. PASTABA: Elementai žemėlapyje pakeis padėtį, jei pajudinsite kontrolinę stotį. Pakoreguokite elementus žemėlapyje arba iš naujo atlikite instaliaciją Automower

Connect programėlėje.

155.4.1 Montavimo įrankiai

• Šešiabriaunis raktas, 4 mm. Įtrauktas į komplektą.

155.4.2 Kaip montuoti kontrolinę stotį ant

1. Stabiliai pritvirtinkite stulpą ant sienos, stogo ar

žemės. Įsitikinkite, kad stulpas nejuda ir negali būti atsitiktinai pajudintas.

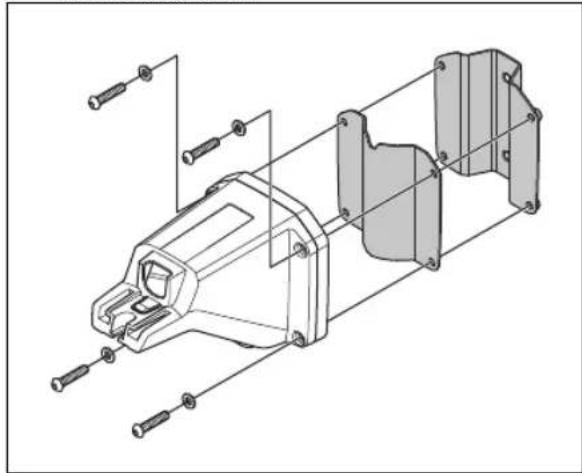

2. Pritvirtinkite atraminį laikiklį ir vieną iš stulpo

laikiklių prie gembės 4 varžtais (naudodami 4 mm šešiabriaunį raktą). Pasižymėkite: Galimi dviejų dydžių stulpo laikikliai, pasirenkami pagal stulpo matmenis. Pasirinkite jūsų instaliacijai tinkamą stulpo laikiklį.

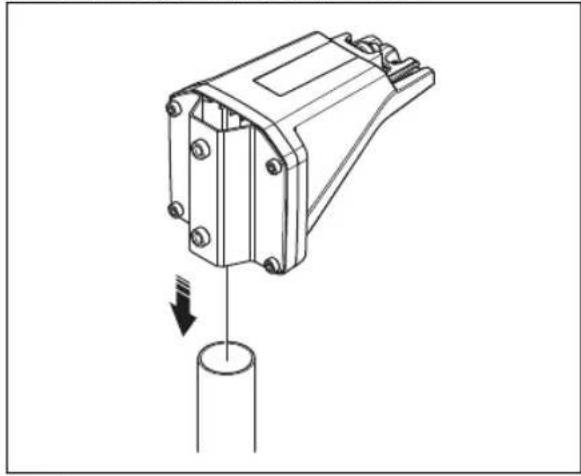

3. Pritvirtinkite gembę prie stulpo viršaus.

Pasižymėkite: Kontrolinė stotis turi būti sumontuota stulpo viršuje.

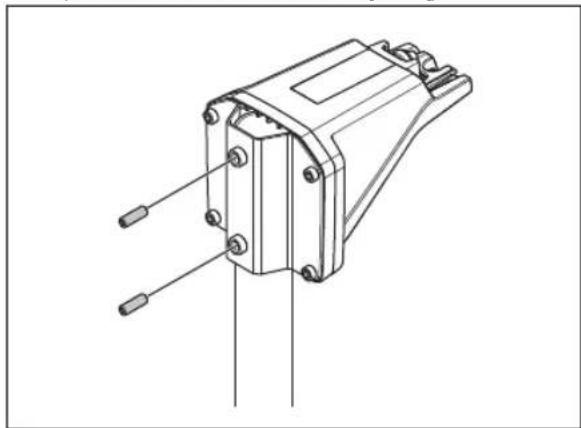

4. Pritvirtinkite kontrolinę stotį prie stulpo 2 varžtais

(naudodami 4 mm šešiabriaunį raktą).

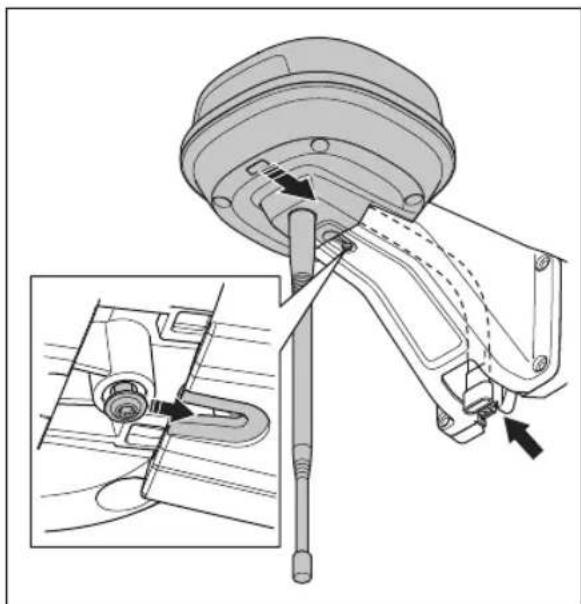

5. Prakiškite kontrolinės stoties kabelį pro angą

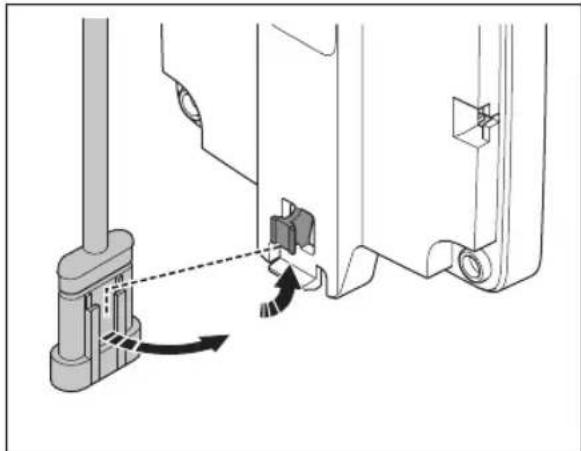

gembėje ir pritvirtinkite kontrolinę stotį prie gembės. 1512 - 006 - 30.10.2023 Diegimas - 2476. Prijunkite jungtį prie gembės gnybtų.

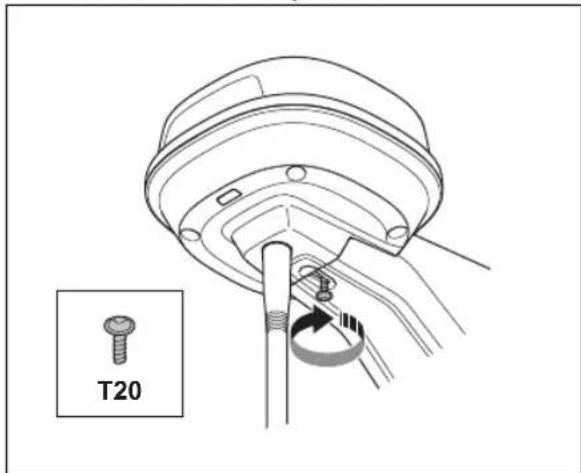

7. Priveržkite varžtą (naudodami „Torx 20“ suktuvą)

ant kontrolinės stoties gembės. T20

8. Prijunkite žemosios įtampos kabelį prie kontrolinės

stoties ir maitinimo šaltinio. Žr. Kaip pasirinkti tinkamą vietą maitinimo šaltiniui psl. 246

9. Žemosios įtampos kabelį, einantį nuo kontrolinės

stoties iki maitinimo šaltinio, pritvirtinkite prie stulpo kabelio laikikliais. PASTABA: Patikimai nepritvirtinus laikikliais žemosios įtampos kabelio, jis gali būti pažeistas kilus smarkiam vėjui.

10. Įrenkite maitinimo šaltinį 30-200 cm / 1-6.5 ft virš

žemės. Žr. Kaip pasirinkti tinkamą vietą maitinimo šaltiniui psl. 246

11. Įjunkite laidą į 100–240 V elektros lizdą.

12. Palaukite, kol šviesos diodo indikatorius ims nuolat

šviesti žaliai. Iš pradžių šviesos diodo indikatorius kelias minutes mirksi žalia šviesa. Žr. Kontrolinės stoties šviesos diodo indikatorius psl. 251

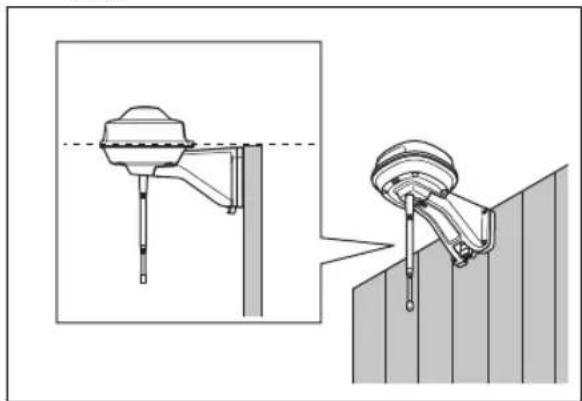

155.4.3 Kaip montuoti kontrolinę stotį prie

sienos Pasižymėkite: Kadangi sienų medžiagos skiriasi, montavimo prie sienos elementai nepridedami.

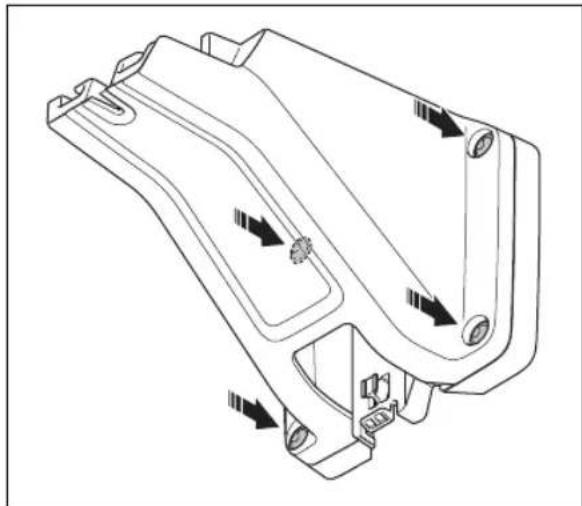

1. Pridėkite kontrolinės stoties gembę prie sienos toje

vietoje, kurioje norėsite ją pritvirtinti. Pasižymėkite ant sienos 4 taškus, ženklinančius 4 varžtų įsukimo vietas. Pasižymėkite: Jei kontrolinė stotis montuojama ant sienos, kontrolinės stoties viršutinė dalis turi būti virš sienos.

2. Išgręžkite sienoje 4 skyles, skirtas 4 varžtams

3. Pritvirtinkite kontrolinę stotį prie sienos 4 varžtais.

- Diegimas 1512 - 006 - 30.10.20234. Prakiškite kontrolinės stoties kabelį pro angą gembėje ir pritvirtinkite kontrolinę stotį prie gembės.

5. Prijunkite jungtį prie gembės gnybtų.

6. Priveržkite varžtą (naudodami „Torx 20“ suktuvą)

ant kontrolinės stoties gembės. T20

7. Prijunkite žemosios įtampos kabelį prie kontrolinės

stoties ir maitinimo šaltinio.

8. Žemosios įtampos kabelį, einantį nuo kontrolinės

stoties iki maitinimo šaltinio, pritvirtinkite prie sienos kabelio laikikliais. PASTABA: Patikimai nepritvirtinus laikikliais žemosios įtampos kabelio, jis gali būti pažeistas kilus smarkiam vėjui.

9. Įrenkite maitinimo šaltinį 30-200 cm / 1-6.5 ft virš

žemės. Žr. Kaip pasirinkti tinkamą vietą maitinimo šaltiniui psl. 246

10. Įjunkite laidą į 100–240 V elektros lizdą.

11. Palaukite, kol šviesos diodo indikatorius ims nuolat

šviesti žaliai. Iš pradžių šviesos diodo indikatorius kelias minutes mirksi žalia šviesa. Žr. Kontrolinės stoties šviesos diodo indikatorius psl. 251

1512 - 006 - 30.10.2023 Diegimas - 249156 Techninė priežiūra

156.1 Įvadas – techninė priežiūra

Norėdami užtikrinti geresnį veikimą ir ilgesnę eksploatacijos trukmę, reguliariai valykite gaminį ir keiskite nusidėvėjusias dalis.

156.2 Techninės priežiūros grafikas

Techninės priežiūros grafikas parodo, kaip atlikti gaminio aptarnavimą ir techninę priežiūrą. Norėdami užtikrinti geresnį veikimą ir ilgesnį gaminio eksploatavimo laiką, laikykitės techninės priežiūros grafiko. X = nurodymai pateikti šioje naudojimo instrukcijoje. O = nurodymai pateikti ne šioje naudotojo instrukcijoje. Kreipkitės į įgaliotą techninės priežiūros specialistą. Paruošimas Kasmet Kas trejus metus Nuvalykite gaminį. Žr. Gaminio valymas psl. 250 . X Apžiūrėkite gaminį dėl pažeidimo ir susidėvėjimo. X Atlikite programinės aparatinės įrangos atnaujinimą. O Peržiūrėkite techninės priežiūros pranešimus, ar nėra rekomenduojamų atnaujinimų. O Techninė priežiūra Patikrinkite varžtų priveržimo momentą. Žr. Priveržimo sukimo momentai psl. 250 . X Pakeiskite oro filtrą. O Atidarykite gaminį ir pakeiskite visas sandarinimo juosteles. O

156.3 Gaminio valymas

PERSPĖJIMAS: Atjunkite gaminį nuo maitinimo šaltinio prieš atlikdami bet kokius techninės priežiūros ar valymo darbus. PASTABA: Gaminio neplaukite aukšto slėgio plovimo aparatu. Valydami nenaudokite tirpiklių. Jei reikia, nuvalykite gaminį drėgna šluoste.

156.4 Priveržimo sukimo momentai

Varžtas Įrankis Priveržimo jėga (Nm) Viršutinė važiuoklė prie apatinės važiuoklės „Torx 20“ 1,8 Kontrolinė stotis prie gembės „Torx 20“ 1,8 Gembė prie stulpo Šešiabriaunis raktas, 4 mm 5–6 Gembė, atraminis laikiklis ir stulpo laikiklis Šešiabriaunis raktas, 4 mm 5–6

250 - Techninė priežiūra 1512 - 006 - 30.10.2023157 Gedimai ir jų šalinimas

157.1 Kontrolinės stoties šviesos diodo indikatorius

Šviesa Būsena Mirksinti žalia šviesa Vykdomas kontrolinės stoties paleidimas. Palaukite kelias minutes. Pastoviai šviečianti žalia šviesa Kontrolinė stotis veikia. Mirksinti raudona šviesa Kontrolinė stotis neveikia dėl klaidos. Atjunkite ir vėl prijunkite maitinimo laidą, kad paleistumėte gaminį iš naujo. Jeigu problemos nepavyksta išspręsti, kreipkitės į patvir- tintą techninės priežiūros atstovą. Mirksinti balta šviesa Reikalingas programinės aparatinės įrangos atnaujinimas. Pasikonsultuokite su vieti- niu „Husqvarna“ atstovu. Mirksinti geltona šviesa Tik kartotuvo režimu veikiančiai kontrolinei stočiai: kartotuvo režimu veikianti kontrolinė stotis neužmezga ryšio su pagrindine kontroline stotimi. Kontrolinė stotis veikia paleis- ties režimu arba neužmezga ryšio su pagrindine kontroline stotimi. Jei nėra ryšio, patikrinkite pagrindinę kontrolinę stotį arba artimiausią kartotuvą. 158 Laikymas ir šalinimas

Jei nenaudojimo laikotarpiu laikote kontrolinę stotį patalpoje, palikite ant stulpo ar sienos sumontuotą gembę, kad prireikus vėl galėtumėte greitai grąžinti kontrolinę stotį į darbinę padėtį. Jei laikote kontrolinę stotį per žiemą lauke, rekomenduojame palikti prijungtą maitinimo šaltinį.

Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų. 159 Techniniai duomenys

159.1 Techniniai duomenys

Matmenys Ilgis (maksimalus ilgis, įskaitant montavimo ant stulpo plokštę), cm/ col. 36/ 13,8 Plotis, cm/ col. 19/ 7,5 Aukštis, cm/ col. 36/ 13,8 Kontrolinės stoties svoris, kg/ svar. 0,88 / 1,9 Gembės svoris, kg/ svar. 0,33/ 0,73 1512 - 006 - 30.10.2023 Gedimai ir jų šalinimas - 251Gaminio duomenys Maitinimo bloko tipas ADP-40KR, ADP-40FW XX Maitinimo šaltinio įėjimo galia, V AC 100–240 Maitinimo šaltinio išėjimo galia, V DC 28 Maitinimo šaltinio išėjimo galia, A 1,3 Žemosios įtampos kabelio ilgis, m / pėd. 20 / 66 IP kodo kontrolinė stotis IPX5 IP kodo maitinimo blokas IP44 Energijos suvartojimas, W 2 Dažnių juostos palaikymas Bluetooth

Išėjimo galia (darbinė) 8 dBm SRD868 (Europa) 13dBm SRD915 (Šiaurės Amerika) 13dBm SRD915 (Australija) 13dBm SRD915 (Naujoji Zelandija) 13dBm Negalime užtikrinti visiško suderinamumo tarp gaminio ir kitų tipų belaidžio ryšio sistemų, tokių kaip nuotolinio valdymo įranga ir radijo siųstuvai.

159.2 Registruotieji prekiniai ženklai

pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys Bluetooth SIG, inc. , ir „Husqvarna“ juos naudoja pagal licenciją.

160.1 ES atitikties deklaracijos originalas

1512 - 006 - 30.10.2023 Atitikties deklaracija - 253160.2 ES atitikties deklaracijos vertimas Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone] savo atsakomybe pareiškiame, kad gaminys: Aprašas Ryšio priemonių rinkinys Gamintojas HUSQVARNA Tipas / modelis HUSQVARNA Reference Station Identifikacijos numeris Serijos numeriai nuo 2023 savaitės 44 visiškai atitinka šias ES direktyvas ir reglamentus: Direktyva / reglamentas Aprašas 2014/53/EU „Dėl radijo įrangos“ 2011/65/EU „Dėl tam tikrų pavojingų medžiagų naudojimo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna „Husqvarna AB“, „Pro Robotics“ tyrimų ir plėtros skyriaus vadovas. „Husqvarna“ padalinys. Atsakingas už techninę dokumentaciją.
