NAVODILA ZA UPORABO EPOS Reference Station HUSQVARNA

mm /1,73 – 2,16 inči.

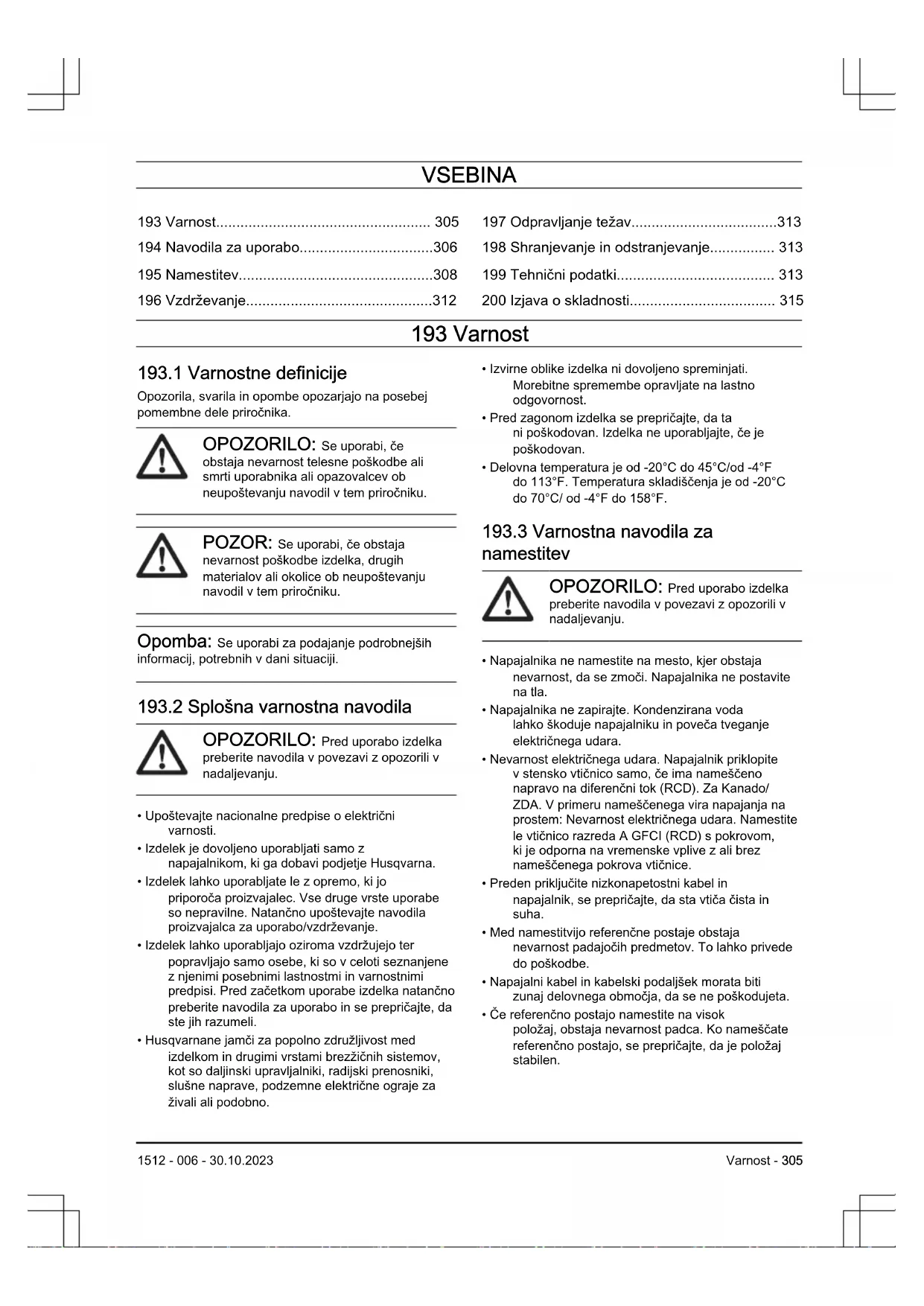

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika. OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku. POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku. Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

193.2 Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Upoštevajte nacionalne predpise o električni varnosti.

• Izdelek je dovoljeno uporabljati samo z napajalnikom, ki ga dobavi podjetje Husqvarna.

• Izdelek lahko uporabljate le z opremo, ki jo priporoča proizvajalec. Vse druge vrste uporabe so nepravilne. Natančno upoštevajte navodila proizvajalca za uporabo/vzdrževanje.

• Izdelek lahko uporabljajo oziroma vzdržujejo ter popravljajo samo osebe, ki so v celoti seznanjene z njenimi posebnimi lastnostmi in varnostnimi predpisi. Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

• Husqvarnane jamči za popolno združljivost med izdelkom in drugimi vrstami brezžičnih sistemov, kot so daljinski upravljalniki, radijski prenosniki, slušne naprave, podzemne električne ograje za živali ali podobno.

• Izvirne oblike izdelka ni dovoljeno spreminjati. Morebitne spremembe opravljate na lastno odgovornost.

• Pred zagonom izdelka se prepričajte, da ta ni poškodovan. Izdelka ne uporabljajte, če je poškodovan.

• Delovna temperatura je od -20°C do 45°C/od -4°F do 113°F. Temperatura skladiščenja je od -20°C do 70°C/ od -4°F do 158°F.

193.3 Varnostna navodila za

namestitev OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Napajalnika ne namestite na mesto, kjer obstaja nevarnost, da se zmoči. Napajalnika ne postavite na tla.

• Napajalnika ne zapirajte. Kondenzirana voda lahko škoduje napajalniku in poveča tveganje električnega udara.

• Nevarnost električnega udara. Napajalnik priklopite v stensko vtičnico samo, če ima nameščeno napravo na diferenčni tok (RCD). Za Kanado/ ZDA. V primeru nameščenega vira napajanja na prostem: Nevarnost električnega udara. Namestite le vtičnico razreda A GFCI (RCD) s pokrovom, ki je odporna na vremenske vplive z ali brez nameščenega pokrova vtičnice.

• Preden priključite nizkonapetostni kabel in napajalnik, se prepričajte, da sta vtiča čista in suha.

• Med namestitvijo referenčne postaje obstaja nevarnost padajočih predmetov. To lahko privede do poškodbe.

• Napajalni kabel in kabelski podaljšek morata biti zunaj delovnega območja, da se ne poškodujeta.

• Če referenčno postajo namestite na visok položaj, obstaja nevarnost padca. Ko nameščate referenčno postajo, se prepričajte, da je položaj stabilen. 1512 - 006 - 30.10.2023 Varnost - 305193.4 Varnostna navodila za vzdrževanje OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Preden začnete čistiti ali vzdrževati izdelek, ga izklopite iz napajanja.

193.5 V primeru nevihte

Če se približuje nevihta in želite zmanjšati tveganje škode na električnih komponentah referenčne postaje, priporočamo, da izklopite napajanje referenčne postaje. Ko bo nevarnost nevihte minila, znova vklopite napajalnik. 194 Navodila za uporabo

Serijska številka: Serijska številka je navedena na tipski ploščici izdelka in embalaži izdelka. Serijsko številko uporabljajte za registracijo izdelka na spletnem mestu www.husqvarna.com.

Opomba: Husqvarna redno posodablja videz in funkcionalnost svojih izdelkov. Glejte Podpora na strani

Izdelek je referenčna postaja, ki sprejema satelitske signale in pošilja kosilnici podatke o popravkih. Eno referenčno postajo lahko uporabljate za več robotskih kosilnic. Referenčna postaja lahko deluje kot repetitor za vzpostavitev mreže referenčnih postaj. Repetitorje lahko uporabite na večjih območjih, na primer na igriščih za golf, da se izognete šibkemu signalu referenčne postaje. Ena glavna referenčna postaja sprejema satelitske signale, druge referenčne postaje pa delujejo kot repetitorji.

vsebuje robotsko kosilnico, polnilno postajo in referenčno postajo. Robotska kosilnica in referenčna postaja prejemata satelitske signale za določanje položaja. Referenčna postaja je nepremična in pošilja robotski kosilnici podatke o popravkih za določanje točnega položaja kosilnice. Delovno območje je ustvarjeno v aplikaciji tako, da se z uporabo izdelka in dodajanjem vodilnih točk izdela zemljevid v aplikaciji.

1. Referenčna postaja

11. Navodila za uporabo

194.1.5 Simboli na izdelku

Na izdelku lahko najdete naslednje oznake. Prepričajte se, da ste jih razumeli. Izdelek je v skladu z veljavnimi direktivami EU. Izdelek je v skladu z veljavnimi direktivami UK. Izdelka ni dovoljeno zavreči med običajne gospodinjske odpadke. Upoštevajte državne predpise in uporabite lokalni sistem recikliranja. Uporabite odstranljivi vir na- pajanja, kot je opredeljeno na tipski ploščici ob simbolu. Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikate, ki veljajo za nekatere trge.

Videz se lahko razlikuje glede na trg 1512 - 006 - 30.10.2023 Navodila za uporabo - 307195 Namestitev

195.1 Uvod – namestitev

OPOZORILO: Pred namestitvijo izdelka, morate prebrati in razumeti poglavje o varnosti. POZOR: Uporabljajte originalne nadomestne dele in material za namestitev. Opomba: Za dodatne informacije za namestitev glejte www.husqvarna.com.

195.2 Pregled mesta za namestitev

referenčne postaje POZOR: Če je v območju strelovod, referenčne postaje ne nameščajte višje od strelovoda. POZOR: Referenčne postaje ne nameščajte na drog. Premiki referenčne postaje bodo vplivali na podatke o popravkih, poslane izdelku s točnim položajem.

• Referenčno postajo namestite na fiksni predmet, ki se ne more premikati ali vrteti.

• Referenčno postajo namestite na steber ali steno. Za namestitev priključkov na referenčno postajo mora steber imeti premer 32-55 mm/1.26-2.16 in. Opomba: Če je referenčna postaja nameščena na steni, mora biti vrh referenčne postaje nad steno. Stena ne sme imeti pločevine.

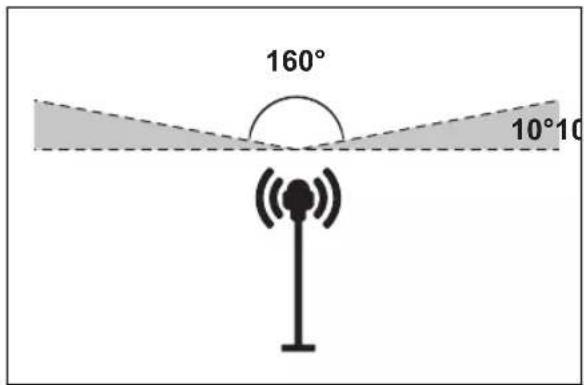

• Nebo nad referenčno postajo ne sme biti zastrto. Nebo mora biti brez ovir v vseh smereh nad višinskim kotom 10°. 160° 10°10°

• Referenčno postajo namestite v dvignjenem položaju za povečan doseg radijskega signala. Referenčno postajo namestite na višino najmanj

• Največja razdalja med referenčno postajo in izdelkom mora biti 500 m/1640 čevljev, ko je prosta linija pogleda. Predmeti med referenčno postajo in izdelkom zmanjšujejo razdaljo.

• Razdalja med referenčno postajo in izdelkom mora biti manjša od 500 m/1640 čevljev.

• Referenčno postajo namestite tam, kjer radijski signal doseže vse predele delovnega območja. Veliki predmeti lahko blokirajo radijske signale.

• Namestite lahko več kot eno referenčno postajo, da deluje kot repetitor na velikem območju. Za več informacij se obrnite na vašega lokalnega predstavnika podjetja Husqvarna. Opomba: Če ima mesto več kot eno referenčno postajo, so potrebne posebne nastavitve. Za več informacij se obrnite na vašega lokalnega predstavnika podjetja Husqvarna.

195.3 Za pregled mesta za namestitev

napajalnika OPOZORILO: Ne režite nizkonapetostnega kabla. Nevarnost električnega udara. POZOR: Poskrbite, da rezila robotske kosilnice ne prerežejo napajalnih kablov.

• Napajalnik postavite na mesto s streho in zaščito pred soncem in dežjem.

- Namestitev 1512 - 006 - 30.10.2023• Pri priključitvi napajalnika v napajalno vtičnico uporabite napravo na diferenčni tok (RCD).

• Če je potrebno, podaljšajte nizkonapetostni kabel. Nizkonapetostni kabel lahko podaljšate do 100 m/328 ft.

195.4 Namestitev izdelka

Prebrati in razumeti morate navodila o referenčni postaji. Glejte Pregled mesta za namestitev referenčne postaje na strani 308

Preberite navodila za uporabo robotske kosilnice skupaj z referenčno postajo. Referenčno postajo namestite na steber ali steno. POZOR: Premiki referenčne postaje bodo vplivali na podatke o popravkih, poslane izdelku s točnim položajem. Referenčna postaja mora biti čvrsto nameščena na stebru ali steni. POZOR: Če premaknete referenčno postajo, bodo elementi na zemljevidu spremenili položaj. Prilagodite elemente na zemljevidu ali jih znova namestite v aplikaciji Automower

195.4.1 Orodja za namestitev

195.4.2 Nameščanje referenčne postaje na

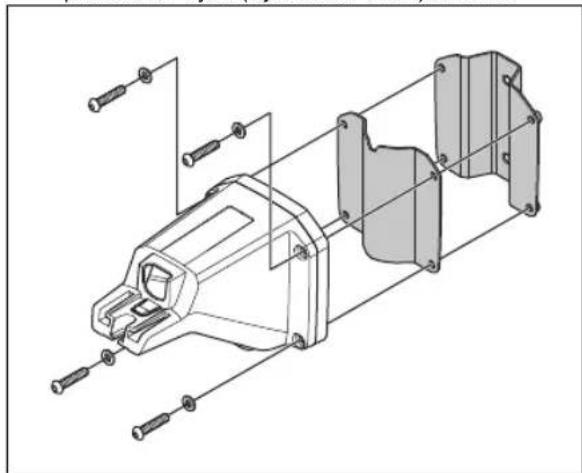

pritrdite s 4 vijaki (ključ inbus 4 mm) na roko. Opomba: Vratnice nosilca so na voljo v dveh dimenzijah za različne dimenzije stebrov. Izberite ustrezno vratnico nosilca za namestitev.

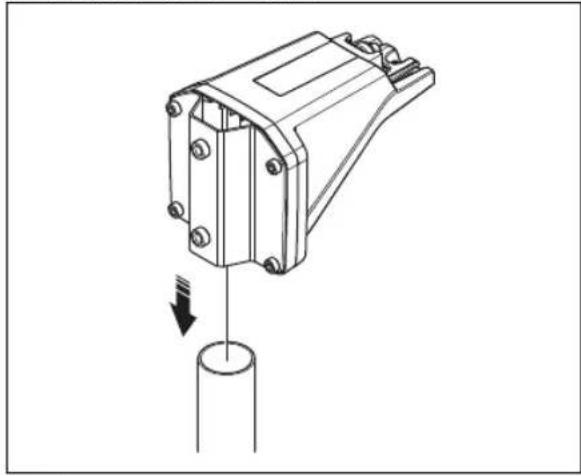

3. Roko postavite na vrh stebra.

Opomba: Referenčna postaja mora biti nameščena na vrhu stebra.

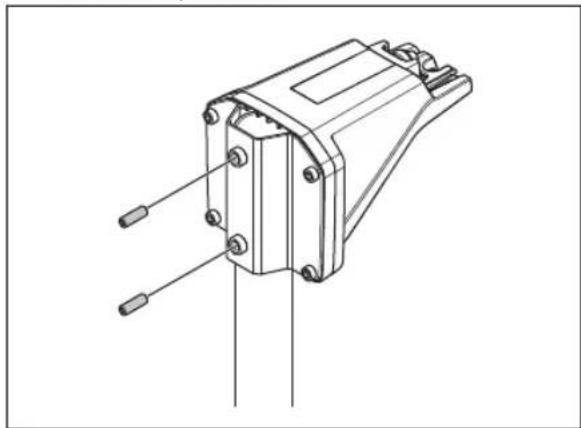

4. Referenčno postajo pritrdite z 2 vijakoma (ključ

inbus 4 mm) na steber.

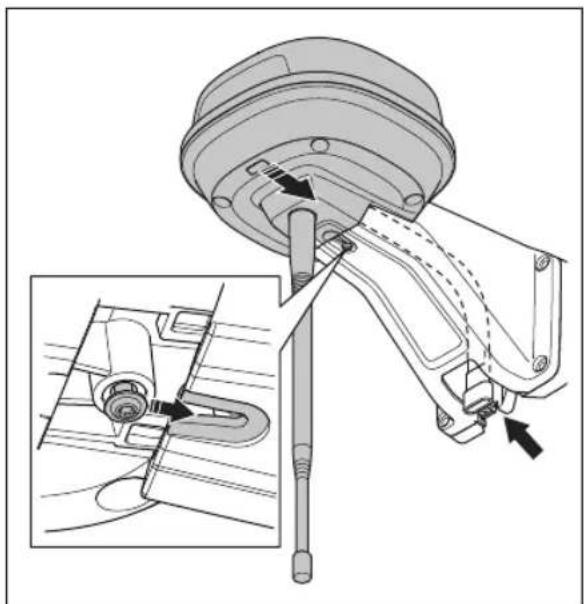

5. Kabel na referenčni postaji potegnite skozi režo v

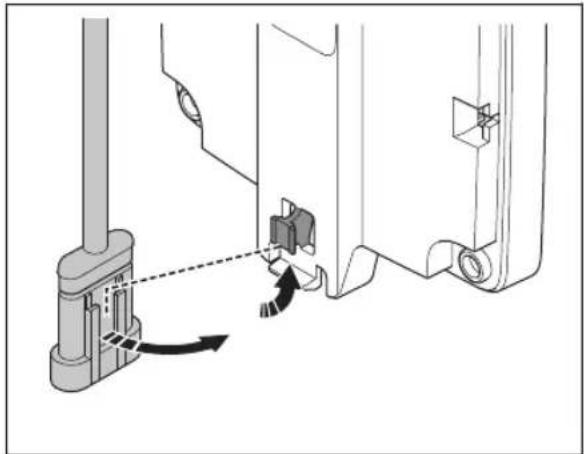

roki in namestite referenčno postajo na roko. 1512 - 006 - 30.10.2023 Namestitev - 3096. Priključek pritrdite s sponkami na roki.

8. Nizkonapetostni kabel priklopite v referenčno

postajo in napajalno vtičnico. Glejte Za pregled mesta za namestitev napajalnika na strani 308

napajalne vtičnice pritrdite s kabelskimi vezicami na steber. POZOR: Če nizkonapetostni kabel ni čvrsto pritrjen s kabelskimi vezicami, ga lahko poškoduje močan veter.

10. Napajalno enoto namestite 30-200cm/

1-6.5čevljev nad tlemi. Glejte Za pregled mesta za namestitev napajalnika na strani 308

12. Počakajte, da LED-indikator stanja začne svetiti

195.4.3 Nameščanje referenčne postaje na

steno Opomba: Ker so materiali sten različni, vijaki za pritrditev na steno niso priloženi.

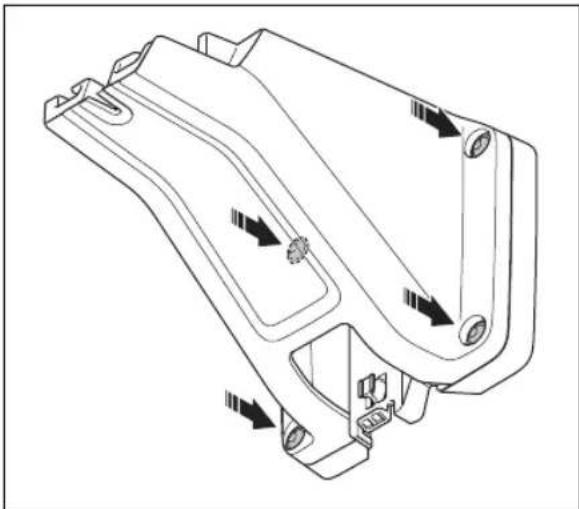

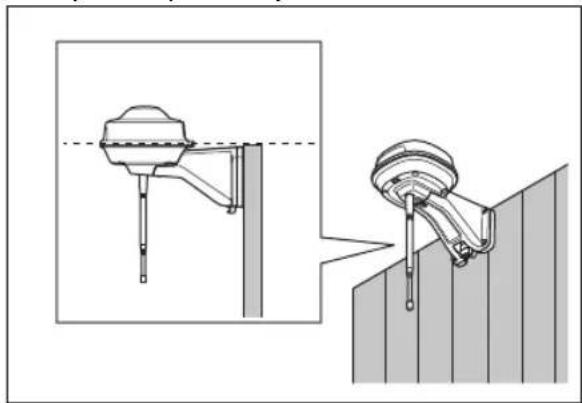

1. Roko za referenčno postajo držite na steni, na

katero jo boste pritrdili. Na steni naredite 4 oznake, kjer boste pritrdili 4 vijake. Opomba: Če je referenčna postaja nameščena na steni, mora biti vrh referenčne postaje nad steno.

2. V steni izvrtajte 4 odprtine za 4 vijake.

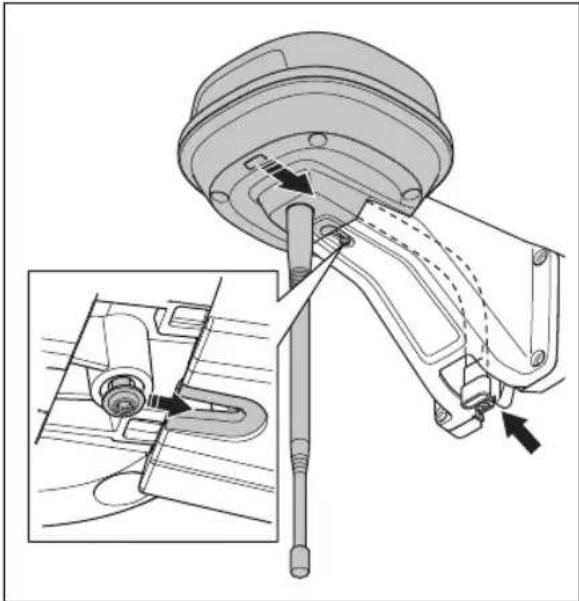

- Namestitev 1512 - 006 - 30.10.20234. Kabel referenčne postaje potegnite skozi režo na roki in namestite referenčno postajo na roko.

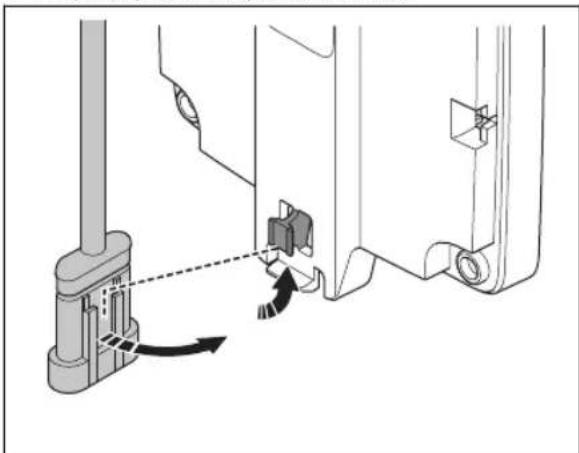

7. Nizkonapetostni kabel priklopite v referenčno

napajalne vtičnice pritrdite s kabelskimi vezicami na steno. POZOR: Če nizkonapetostni kabel ni čvrsto pritrjen s kabelskimi vezicami, ga lahko poškoduje močan veter.

9. Napajalno enoto namestite 30-200cm/

1-6.5čevljev nad tlemi. Glejte Za pregled mesta za namestitev napajalnika na strani 308

11. Počakajte, da LED-indikator stanja začne svetiti

1512 - 006 - 30.10.2023 Namestitev - 311196 Vzdrževanje

196.1 Uvod – vzdrževanje

Za boljše delovanje in daljšo življenjsko dobo, izdelek redno čistite ter po potrebi zamenjajte obrabljene dele.

196.2 Urnik vzdrževanja

Urnik vzdrževanja prikazuje, kako opraviti servisiranje in vzdrževanje izdelka. Za boljše delovanje in daljšo življenjsko dobo izdelka upoštevajte urnik vzdrževanja. X = Navodila so navedena v teh navodilih za uporabo. O = Navodila niso navedena v teh navodilih v uporabo. Obrnite se na pooblaščenega servisnega zastopnika. Za pripraviti Vsako leto Vsako tre- tje leto Izdelek očistite. Glejte Izdelek očistite na strani 312 . X Preverite, ali je izdelek poškodovan ali obrabljen. X Posodobite vdelano programsko opremo. O Preverite servisna sporočila za priporočene nadgradnje. O Servis Preverite moment zategnitve na vijakih. Glejte Zatezni momenti na strani 312 . X Zamenjajte zračni filter. O Odprite izdelek in zamenjajte vse tesnilne trakove. O

196.3 Izdelek očistite

OPOZORILO: Pred kakršnim koli vzdrževanjem ali čiščenjem izklopite izdelek iz napajanja. POZOR: Izdelka ne čistite z visokotlačnim čistilnikom. Pri čiščenju ne uporabljajte topil. Izdelek po potrebi očistite z mokro krpo.

312 - Vzdrževanje 1512 - 006 - 30.10.2023197 Odpravljanje težav

197.1 Indikatorska lučka LED na referenčni postaji

Lučka Stanje Utripa zeleno Zagon referenčne postaje. Počakajte nekaj minut. Sveti zeleno Delovanje. Utripa rdeče Referenčna postaja ne deluje zaradi napake. Izključite napajalni kabel in ga znova priključite, da znova zaženete izdelek. Če napake ne morete odpraviti, se obrnite na svojega pooblaščenega servisnega zastopnika. Utripa belo Potrebna je posodobitev vdelane programske opreme. Obrnite se na lokalnega pred- stavnika podjetja Husqvarna. Utripa rumeno Samo za referenčno postajo v načinu repetitorja: Referenčna postaja v načinu repe- titorja nima povezave z glavno referenčno postajo. Referenčna postaja je v načinu zagona ali nima povezave z glavno referenčno postajo. Če ni povezave, preverite glavno referenčno postajo ali najbližji repetitor. 198 Shranjevanje in odstranjevanje

Če referenčno postajo hranite v zaprtem prostoru, naj roka ostane nameščena na stebru ali steni, da boste lahko referenčno postajo znova namestili v prvotni položaj. Če referenčno postajo hranite pozimi na prostem, vam priporočamo, da napajalnik ostane priključen.

Spoštujte lokalne zahteve za recikliranje in veljavne predpise. 199 Tehnični podatki

199.1 Tehnični podatki

Mere Dolžina, največja dolžina, vključno s ploščo za namestitev stebra, v cm/in. 36/13,8 Širina v cm/in. 19/7,5 Višina v cm/in. 36/13,8 Teža referenčne postaje v kg/lb 0,88/1,9 Teža roke v kg/lb 0,33/0,73 1512 - 006 - 30.10.2023 Odpravljanje težav - 313Podatki o izdelku Vrsta napajalne enote ADP-40KR, ADP-40FW XX Vhodna moč napajalnika, V AC 100–240 Izhodna moč napajalnika, V DC 28 Izhodna moč napajalnika, A 1,3 Dolžina nizkonapetostnega kabla v m/ft. 20/66 Referenčna postaja s kodo IP IPX5 Napajalna enota s kodo IP IP44 Poraba energije v W 2 Podprti frekvenčni pasovi Frekvenčno območje (za storitev) tehnologije Blue- tooth

8 dBm SRD868 (Evropa) 13 dBm SRD915 (Severna Amerika) 13 dBm SRD915 (Avstralija) 13 dBm SRD915 (Nova Zelandija) 13 dBm Popolne združljivosti med izdelkom in drugimi brezžičnimi sistemi, kot so daljinski upravljalniki in radijski prenosniki, ni mogoče zagotoviti.

- Tehnični podatki 1512 - 006 - 30.10.2023200 Izjava o skladnosti

200.1 Originalna izjava EU o skladnosti

1512 - 006 - 30.10.2023 Izjava o skladnosti - 315200.2 Prevedena izjava EU o skladnosti Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone] na lastno odgovornost izjavljamo, da je izdelek: Opis Komunikacijski komplet Znamka HUSQVARNA Vrsta/model HUSQVARNA Reference Station Identifikacija Serijske številke iz leta 2023, 44. teden v celoti skladen z naslednjimi direktivami in uredbami EU: Direktiva/uredba Opis 2014/53/EU "v zvezi z radijsko opremo" 2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi" in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije;

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna Direktor oddelka za raziskave in razvoj na področju profesionalnih robotskih izdelkov, Husqvarna AB. Husqvarna Division. Odgovorna oseba za tehnično dokumentacijo.
