РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EPOS Reference Station HUSQVARNA

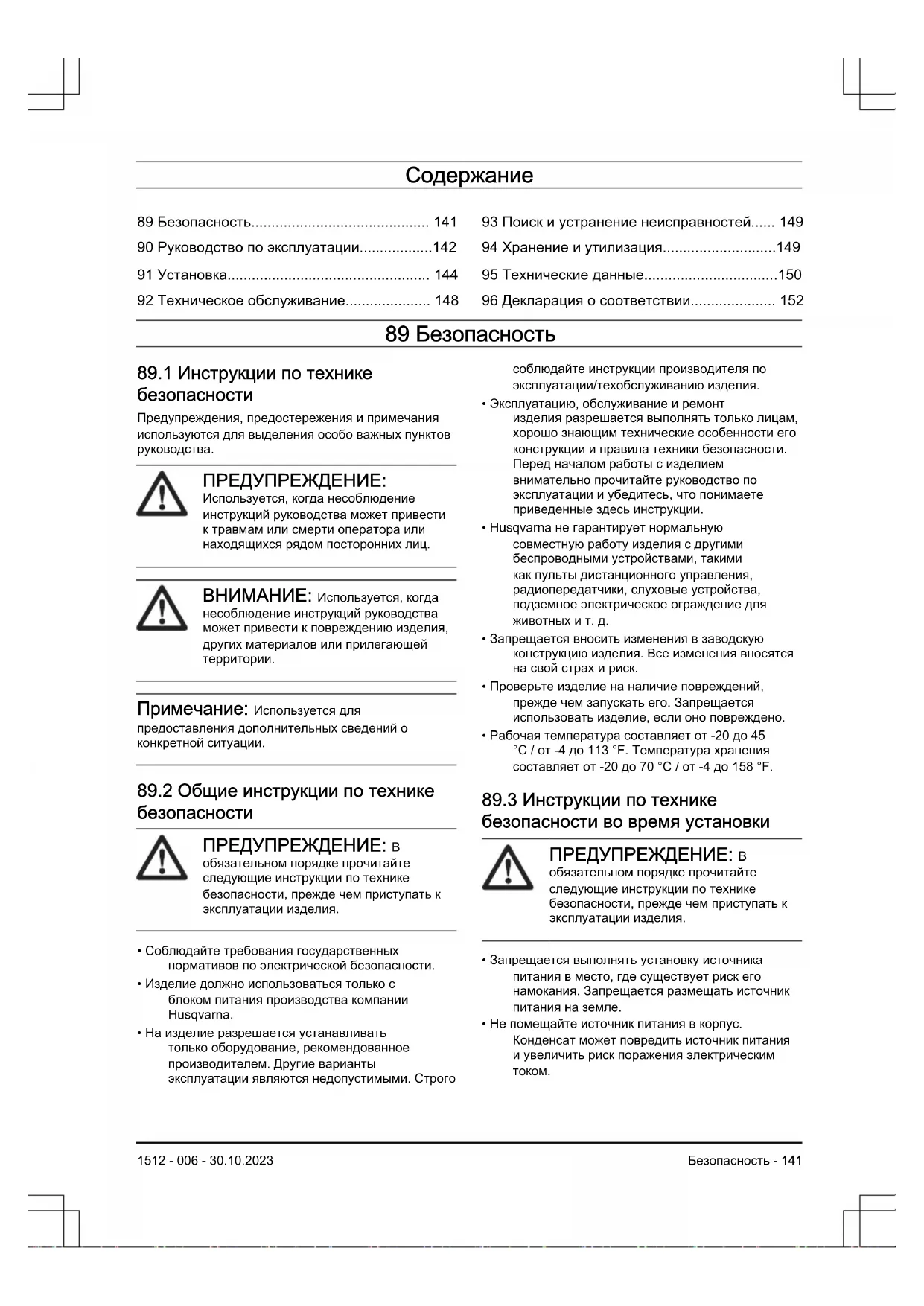

• 89 Безопасность p. 141
• 90 Руководство по эксплуатации p. 142
• 91 Установка p. 144
• 92 Техническое обслуживание p. 148
• 93 Поиск и устранение неисправностей p. 149
• 94 Хранение и утилизация p. 149
• 95 Технические данные p. 150
• 96 Декларация о соответствии 89 Безопасность p. 152

89.1 Инструкции по технике

безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации.

89.2 Общие инструкции по технике

безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Соблюдайте требования государственных нормативов по электрической безопасности.

• Изделие должно использоваться только с блоком питания производства компании Husqvarna.

• На изделие разрешается устанавливать только оборудование, рекомендованное производителем. Другие варианты эксплуатации являются недопустимыми. Строго соблюдайте инструкции производителя по эксплуатации/техобслуживанию изделия.

• Эксплуатацию, обслуживание и ремонт изделия разрешается выполнять только лицам, хорошо знающим технические особенности его конструкции и правила техники безопасности. Перед началом работы с изделием внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

• Husqvarna не гарантирует нормальную совместную работу изделия с другими беспроводными устройствами, такими как пульты дистанционного управления, радиопередатчики, слуховые устройства, подземное электрическое ограждение для животных и т.д.

• Запрещается вносить изменения в заводскую конструкцию изделия. Все изменения вносятся на свой страх и риск.

• Проверьте изделие на наличие повреждений, прежде чем запускать его. Запрещается использовать изделие, если оно повреждено.

• Рабочая температура составляет от -20 до 45 °C / от -4 до 113 °F. Температура хранения составляет от -20 до 70 °C / от -4 до 158 °F.

89.3 Инструкции по технике

безопасности во время установки ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Запрещается выполнять установку источника питания в место, где существует риск его намокания. Запрещается размещать источник питания на земле.

• Не помещайте источник питания в корпус. Конденсат может повредить источник питания и увеличить риск поражения электрическим

1512 - 006 - 30.10.2023 Безопасность - 141• Риск поражения электрическим током. При подключении блока питания к настенной розетке убедитесь в наличии устройства защитного отключения (УЗО). Применимо для США/Канады. Если источник питания устанавливается вне помещения: Риск поражения электрическим током. Подключайте шнур только к розетке с крышкой и устройством защиты от замыкания на землю (УЗО) класса A. Корпус розетки должен обеспечивать защиту от погодных условий как при вставленном, так и при извлеченном штекере.

• Перед подключением штекеров провода низкого напряжения и источника питания убедитесь, что они чистые и сухие.

• Существует риск падения предметов во время установки контрольной станции. Это может привести к травмам.

• Во избежание повреждения кабель блока питания и кабель-удлинитель должны быть размещены за пределами рабочей зоны.

• При установке контрольной станции на высоте существует опасность падения. При установке контрольной станции убедитесь в том, что она находится в устойчивом положении.

89.4 Инструкции по технике

безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Перед проведением очистки или технического обслуживания отключите агрегат от источника

Для снижения риска повреждения электрических компонентов в передатчике рекомендуется отключать источник питания передатчика, если ожидается гроза. Снова подключите источник питания по окончании грозы. 90 Руководство по эксплуатации

Серийный номер: Серийный номер указан на паспортной табличке и на упаковке изделия. Используйте серийный номер для регистрации изделия на веб-сайте www.husqvarna.com.

Для получения поддержки по вопросам работы изделия обратитесь к своему сервисному дилеру Husqvarna.

90.1.2 Описание изделия

Примечание: Husqvarna регулярно обновляет внешний вид и функции своих изделий. См. Поддержка на стр. 142

Изделие представляет собой контрольную станцию, которая принимает спутниковые сигналы и отправляет данные коррекции на газонокосилку. Одна контрольная станция может использоваться для нескольких газонокосилок-роботов. Контрольная станция может использоваться в качестве ретранслятора для создания сети контрольных станций. Ретрансляторы можно использовать на больших участках, например на поле для гольфа, чтобы предотвратить ослабление сигнала контрольной станции. Одна главная контрольная станция получает спутниковые сигналы, а другие контрольные станции работают как ретрансляторы.

90.1.3 Описание системы

В состав системы EPOS

входит газонокосилка- робот , зарядная станция и контрольная станция. Газонокосилка-робот и контрольная станция получают спутниковые сигналы для позиционирования. Контрольная станция неподвижна и отправляет данные коррекции газонокосилке-роботу, чтобы получить точное положение газонокосилки-робота. Рабочая зона виртуально задается в приложении путем управления изделием и добавления точек маршрута для создания карты в приложении.

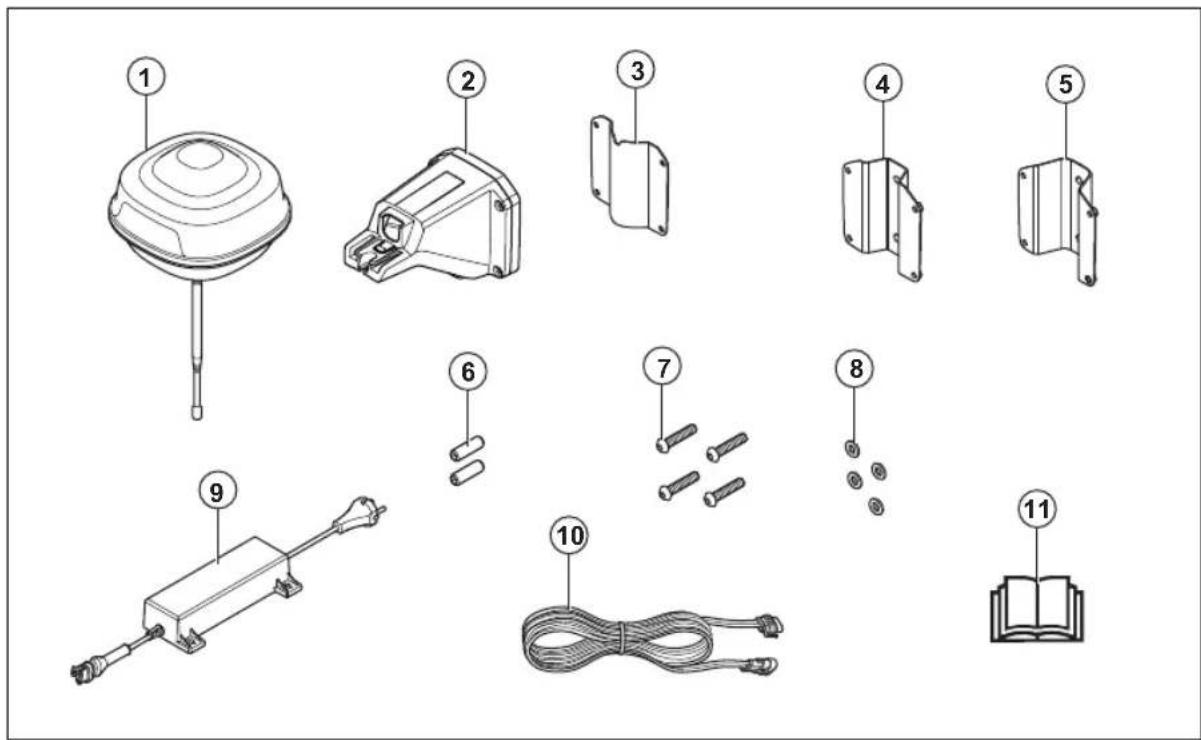

142 - Руководство по эксплуатации 1512 - 006 - 30.10.202390.1.4 Обзор агрегата

1. Контрольная станция

3. Опорный кронштейн

4. Кронштейн стойки, малый, для стойки размером

32–44 мм / 1,26–1,73 дюйма

5. Кронштейн стойки, большой, для стойки

размером 44–55 мм /1,73–2,16 дюйма

10. Кабель низкого напряжения

11. Руководство по эксплуатации

90.1.5 Символы на агрегате

Эти символы размещены на агрегате. Убедитесь, что вы понимаете их. Агрегат отвечает требованиям соответствующих директив ЕС. Агрегат отвечает требованиям соответствующих директив Великобритании. Запрещается утилизировать данный агрегат как обычные бытовые отходы. Соблюдайте государственные правила и используйте местную систему утилизации. Используйте съемный ис- точник питания, указанный на паспортной табличке ря- дом с соответствующим

Примечание: Другие символы/наклейки на агрегате относятся к специальным требованиям сертификации на определенных рынках.

Внешний вид может отличаться в зависимости от региона 1512 - 006 - 30.10.2023 Руководство по эксплуатации - 14391 Установка

91.1 Введение - Установка

ПРЕДУПРЕЖДЕНИЕ: Перед установкой изделия внимательно изучите раздел техники безопасности. ВНИМАНИЕ: Используйте оригинальные запчасти и материалы для

Примечание: Дополнительную информацию об установке см. в разделе www.husqvarna.com.

91.2 Выбор места для установки

контрольной станции ВНИМАНИЕ: Если на участке находится громоотвод, не устанавливайте контрольную станцию

ВНИМАНИЕ: Не устанавливайте контрольную станцию на флагшток. Перемещения контрольной станции влияют на данные коррекции, передаваемые на изделие с точным позиционированием.

• Установите контрольную станцию на неподвижный объект, который не может перемещаться или вращаться.

• Установите контрольную станцию на стойку или стену. Стойка должна быть 32-55 мм / 1.26-2.16 дюйма в диаметре для установки комплектующих на контрольную станцию. Примечание: Если контрольная станция устанавливается на стену, ее верхняя часть должна находиться над стеной. В стене не должно быть металлических элементов.

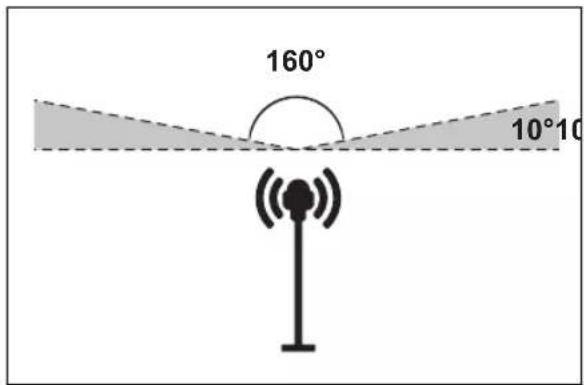

• Убедитесь, что небо над контрольной станцией ничем не загорожено. Убедитесь, что небо просматривается без каких-либо препятствий во всех направлениях при угле возвышения более 10°. 160° 10°10°

• Установите контрольную станцию на высоте для увеличения диапазона радиосигнала. Установите контрольную станцию на высоту минимум 2.5 м / 8 футов.

• Максимальное расстояние между контрольной станцией и изделием составляет 500 м / 1640 футов при отсутствии объектов на линии обзора. При наличии объектов между контрольной станцией и изделием расстояние сокращается.

• Максимальное расстояние между контрольной станцией и изделием составляет 500 м (1640

• Установите контрольную станцию в месте, где радиосигнал достигает всех частей рабочей зоны. Большие объекты могут блокировать радиосигналы.

• На большом участке можно установить несколько контрольных станций и использовать их в качестве ретрансляторов. Для получения дополнительных сведений свяжитесь с местным представителем Husqvarna. Примечание: Если на участке используется несколько контрольных станций, необходимы специальные настройки. Для получения дополнительных сведений свяжитесь с местным представителем Husqvarna.

91.3 Выбор места для установки

источника питания ПРЕДУПРЕЖДЕНИЕ:

обрезайте кабель низкого напряжения. Существует опасность поражения электрическим током.

144 - Установка 1512 - 006 - 30.10.2023ВНИМАНИЕ: Убедитесь, что ножи

газонокосилки-робота не могут обрезать кабели питания.

• Разместите источник питания под навесом, в месте, защищенном от прямых солнечных лучей и осадков.

• Разместите источник питания в месте с хорошей вентиляцией.

• При подключении источника питания к розетке воспользуйтесь устройством защитного отключения (УЗО).

• При необходимости удлините кабель низкого напряжения. Кабель низкого напряжения может быть удлинен до 100 м / 328 футов.

91.4 Установка агрегата

Внимательно прочтите инструкции по работе с контрольной станцией. См. раздел Выбор места для установки контрольной станции на стр. 144

Ознакомьтесь с руководством по эксплуатации газонокосилки-робота, которая будет использоваться вместе с контрольной станцией. Контрольную станцию можно установить на стойку

ВНИМАНИЕ: Перемещения контрольной станции влияют на данные коррекции, передаваемые на агрегат с точным позиционированием. Контрольная станция должна надежно фиксироваться на стойке или стене. ВНИМАНИЕ: Объекты на карте изменят положение при перемещении контрольной станции. Настройте объекты на карте или выполните установку повторно в приложении Automower

91.4.1 Инструменты для установки

• Шестигранный ключ, 4 мм. Входит в комплект

91.4.2 Установка контрольной станции на

1. Надежно закрепите стойку на стене, крыше

или земле. Убедитесь, что стойка не может сдвинуться или быть случайно смещена.

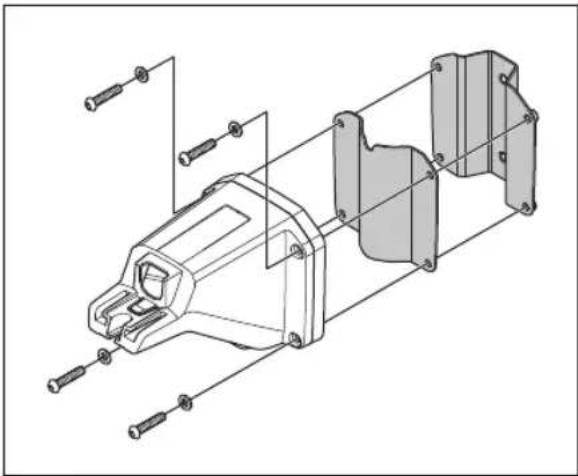

2. Закрепите опорный кронштейн и один из

кронштейнов стойки на держателе с помощью 4 винтов (используйте шестигранный ключ 4 мм). Примечание: Кронштейны стойки доступны в двух вариантах для установки стоек различных размеров. Выберите подходящий кронштейн стойки для установки.

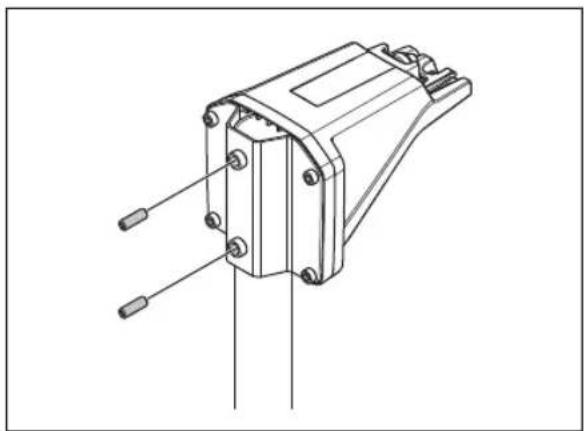

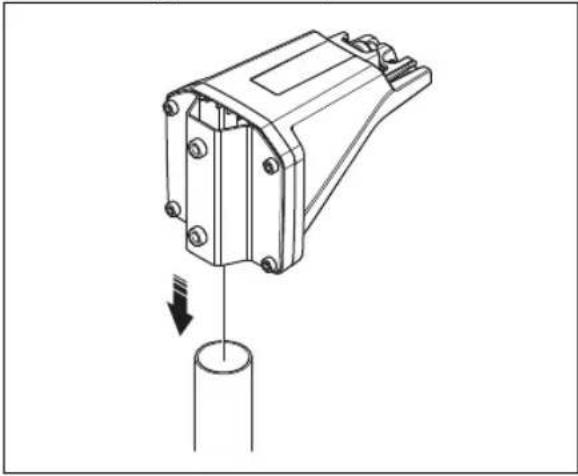

3. Поместите держатель на верхнюю часть стойки.

Примечание: Контрольная станция должна быть установлена на верхнюю часть

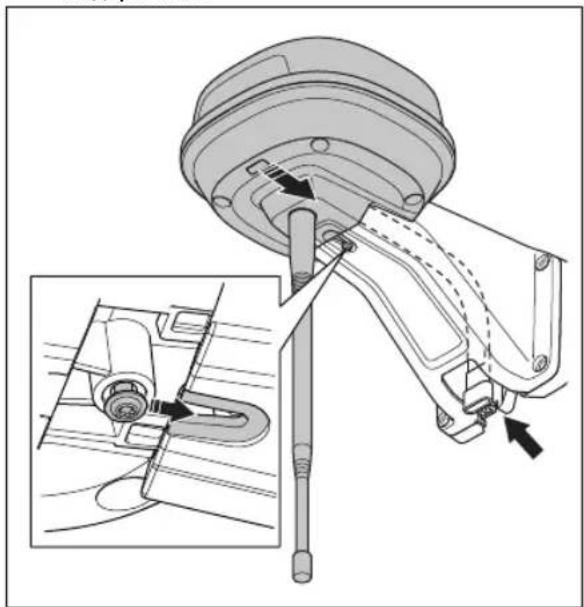

4. Закрепите контрольную станцию на стойке с

помощью 2 винтов (используйте шестигранный ключ 4 мм). 1512 - 006 - 30.10.2023 Установка - 1455. Протяните кабель контрольной станции через отверстие в держателе и установите станцию на держатель.

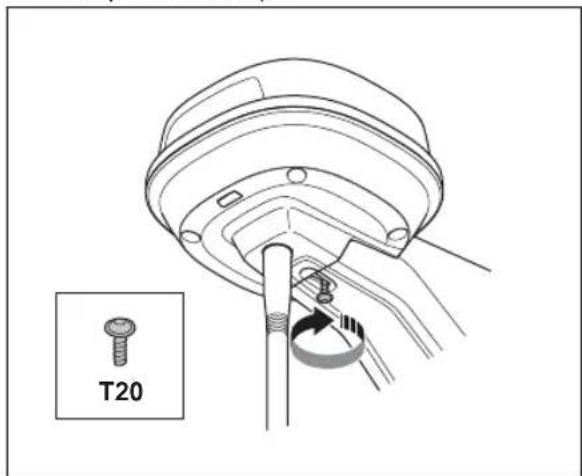

7. Затяните винт (Torx 20) на держателе

контрольной станции. T20

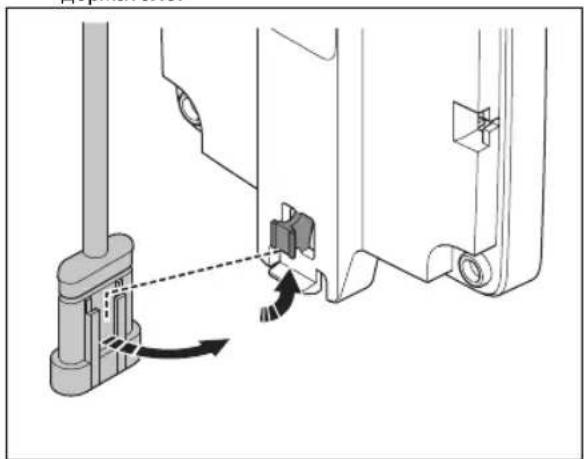

8. Подсоедините провод низкого напряжения к

контрольной станции и источнику питания. См. Выбор места для установки источника питания на стр. 144

9. Закрепите провод низкого напряжения на

стойке между контрольной станцией и источником питания с помощью кабельных

ВНИМАНИЕ: Если провод низкого напряжения не закреплен с помощью кабельных стяжек, он может быть поврежден при сильном

10. Установите источник питания на высоте 30-200

см / 1-6.5 фута над землей. См. Выбор места для установки источника питания на стр. 144

11. Подсоедините провод источника питания к

розетке напряжением 100–240В.

12. Дождитесь, пока светодиодный индикатор

состояния начнет постоянно гореть зеленым цветом. Сначала светодиодный индикатор состояния мигает зеленым цветом в течение нескольких минут. См. Светодиодный индикатор на контрольной станции на стр. 149

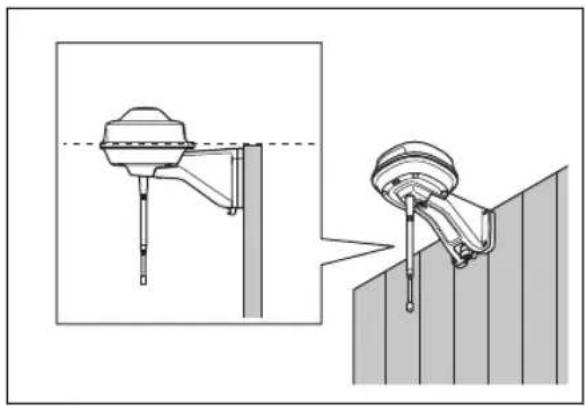

91.4.3 Установка контрольной станции на

Примечание: Винты для крепления к стене не входят в комплект поставки, так как материалы стен могут отличаться.

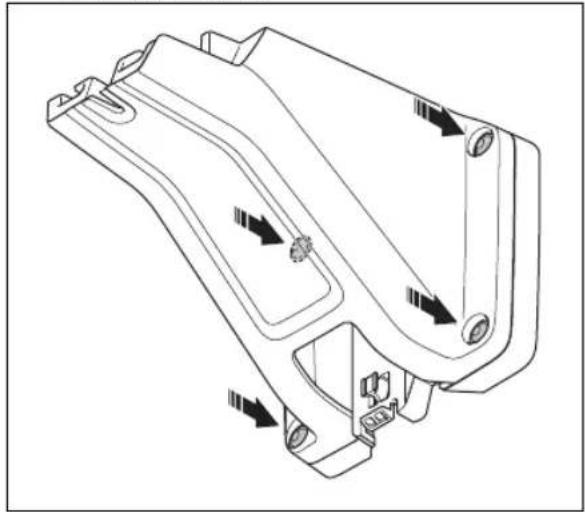

1. Удерживайте кронштейн контрольной станции

на стене в том месте, где он будет фиксироваться. Сделайте 4 отметки на стене, куда будут установлены 4 винта.

- Установка 1512 - 006 - 30.10.2023Примечание: Если контрольная станция устанавливается на стену, ее верхняя часть должна находиться над стеной.

2. Просверлите 4 отверстия в стене для 4 винтов.

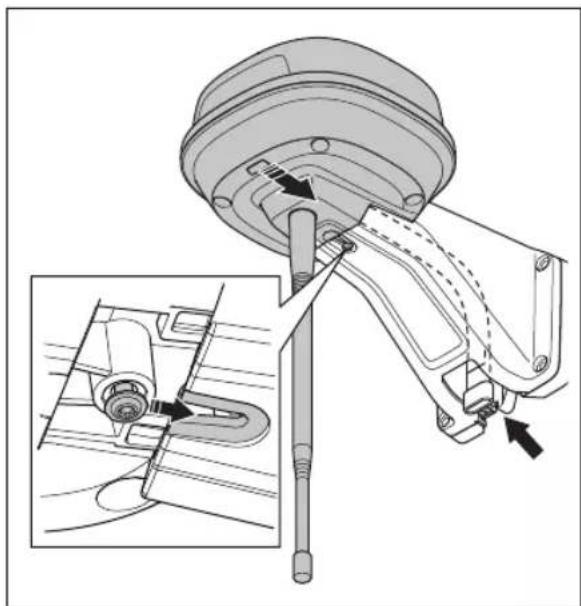

3. Установите контрольную станцию на стену с

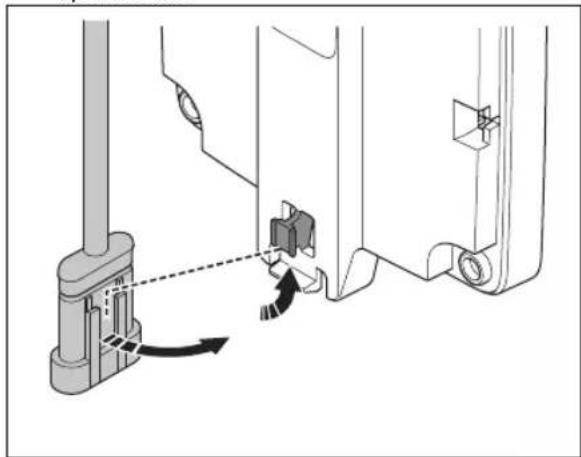

4. Протяните кабель контрольной станции через

отверстие в кронштейне и установите станцию на кронштейн.

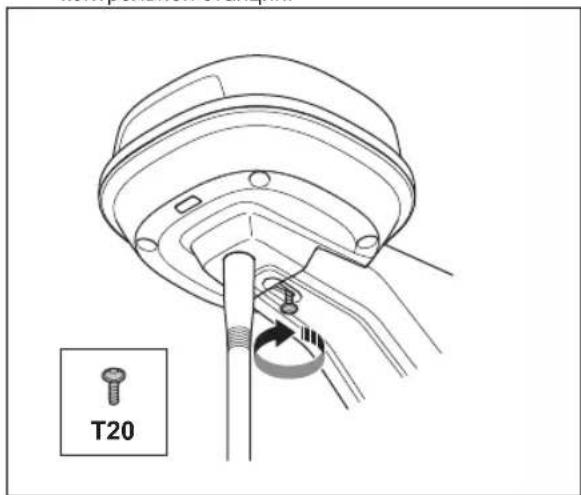

6. Затяните винт (Torx 20) на кронштейне

контрольной станции. T20 1512 - 006 - 30.10.2023 Установка - 1477. Подсоедините провод низкого напряжения к контрольной станции и источнику питания.

8. Закрепите провод низкого напряжения на стене

между станцией и источником питания с помощью кабельных стяжек. ВНИМАНИЕ: Если провод низкого напряжения не закреплен с помощью кабельных стяжек, он может быть поврежден при сильном

9. Установите источник питания на высоте 30-200

см / 1-6.5 фута над землей. См. Выбор места для установки источника питания на стр. 144

10. Подсоедините провод источника питания к

розетке напряжением 100–240В.

11. Дождитесь, пока светодиодный индикатор

состояния начнет постоянно гореть зеленым цветом. Сначала светодиодный индикатор состояния мигает зеленым цветом в течение нескольких минут. См. Светодиодный индикатор на контрольной станции на стр. 149

92 Техническое обслуживание

92.1 Введение — техническое обслуживание

Для повышения эффективности работы и увеличения срока службы изделия регулярно очищайте изделие и заменяйте изношенные детали.

92.2 График технического обслуживания

График технического обслуживания показывает, как выполнять работы по обслуживанию изделия. Следуйте графику технического обслуживания для повышения эффективности и увеличения срока службы изделия. X = инструкции представлены в данном руководстве по эксплуатации. O = инструкции не представлены в данном руководстве по эксплуатации. Обратитесь в авторизованный сервисный центр. Подготовка Ежегодно Раз в три

Очистите изделие. См. Очистка изделия на стр. 148 . X Осмотрите изделие на наличие повреждений и износа. X Выполните обновление встроенного программного обеспечения. O Проверьте сервисные сообщения о рекомендуемых обновлениях. O Обслуживание Проверьте момент затяжки винтов. См. Моменты затяжки на стр. 149 . X Замените воздушный фильтр. O Откройте изделие и замените все уплотнительные прокладки. O

92.3 Очистка изделия

ПРЕДУПРЕЖДЕНИЕ: Перед началом технического обслуживания или очистки отключите изделие от источника

ВНИМАНИЕ: Не используйте мойку высокого давления для очистки изделия. Не используйте растворители для

При необходимости очистите изделие влажной

148 - Техническое обслуживание 1512 - 006 - 30.10.202392.4 Моменты затяжки

Винт Инструмент Момент затяжки (Н·м) Крепление верхнего шасси к нижнему шасси Torx 20 1,8 Крепление контрольной станции на крон-

Torx 20 1,8 Крепление кронштейна на стойке Шестигранный ключ, 4 мм 5–6 Кронштейн, опорный кронштейн и кронштейн

Шестигранный ключ, 4 мм 5–6 93 Поиск и устранение неисправностей

93.1 Светодиодный индикатор на контрольной станции

Режим работы индикато-

Мигает зеленым Запуск контрольной станции. Подождите несколько минут. Горит зеленым Работает. Мигает красным Контрольная станция не работает из-за ошибки. Отсоедините и снова подсоеди- ните шнур питания, чтобы перезапустить изделие. Если неисправность не устра- нена, обратитесь в официальный сервисный центр. Мигает белым Требуется обновление встроенного ПО. Обратитесь к местному представителю Husqvarna. Мигает желтым Только для контрольной станции в режиме ретранслятора: Контрольная станция в режиме ретранслятора не подключена к главной контрольной станции. Контр- ольная станция находится в режиме запуска или не подключена к главной контр- ольной станции. Если соединение отсутствует, проверьте главную контрольную станцию или ближайший ретранслятор. 94 Хранение и утилизация

Если передатчик хранится в помещении, не снимайте рычаг со стойки или стены, чтобы можно было установить передатчик в исходное положение. Если в зимний период передатчик хранится вне помещения, рекомендуется не отключать его от источника питания.

Соблюдайте местное законодательство и действующие нормы в области переработки. 1512 - 006 - 30.10.2023 Поиск и устранение неисправностей - 14995 Технические данные

95.1 Технические данные

Длина, максимальная, включая пластину для установки стойки,

36 / 13,8 Ширина, см / дюйм 19 / 7,5 Высота, см / дюйм 36 / 13,8 Масса, контрольная станция, кг / фунт 0,88 / 1,9 Масса, кронштейн, кг / фунт 0,33 / 0,73 Данные об изделии Тип блока питания ADP-40KR, ADP-40FW XX Вход источника питания, В перем. тока 100–240 Выход источника питания, В пост. тока 28 Выход источника питания, А 1,3 Длина провода низкого напряжения, м / фут 20 / 66 IP-код контрольной станции IPX5 IP-код источника питания IP44 Потребляемая мощность, Вт 2 Поддерживаемый диапазон частот Диапазон частот Bluetooth

(для сервиса) 2400,0–2483,5 МГц SRD868 (Европа) 863–870 МГц SRD915 (Северная Америка) 902–928 МГц SRD915 (Австралия) 915–928 МГц SRD915 (Новая Зеландия) 915–928 МГц Класс мощности Выходная мощность Bluetooth

(для сервиса) 8 дБм SRD868 (Европа) 13 дБм SRD915 (Северная Америка) 13 дБм SRD915 (Австралия) 13 дБм SRD915 (Новая Зеландия) 13 дБм Полная совместимость изделия и других беспроводных систем, таких как пульты дистанционного управления и радиопередатчики, не гарантируется.

- Технические данные 1512 - 006 - 30.10.202395.2 Зарегистрированные товарные знаки Словесный знак Bluetooth

и логотипы являются зарегистрированными товарными знаками, принадлежащими

Bluetooth SIG, inc. . Любое использование этих знаков компанией Husqvarna регулируется лицензионным соглашением. 1512 - 006 - 30.10.2023 Технические данные - 15196 Декларация о соответствии

96.1 Оригинал декларации соответствия требованиям ЕС

152 - Декларация о соответствии 1512 - 006 - 30.10.202396.2 Перевод декларации соответствия требованиям ЕС

Мы, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], под свою исключительную ответственность заявляем, что изделие: Описание Комплект связи Марка HUSQVARNA Тип/Модель HUSQVARNA Reference Station Идентификация Серийные номера начиная с 44 недели 2023 года полностью соответствует следующим директивам и

Директива/Норматив Описание 2014/53/EU "О радиооборудовании" 2011/65/EU "Об ограничении использования опасных веществ" а также требованиям следующих стандартов и/или технических регламентов:
