MANUAL DE UTILIZARE EPOS Reference Station HUSQVARNA

129.1 Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

129.2 Instrucțiuni generale de

siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Respectați reglementările naționale legate de siguranța electrică.

• Produsul trebuie utilizat doar cu unitatea de alimentare cu tensiune furnizată de Husqvarna.

• Produsul poate fi utilizat numai cu echipamentul recomandat de producător. Toate celelalte tipuri de utilizare sunt necorespunzătoare. Instrucțiunile producătorului privind utilizarea/întreținerea trebuie respectate cu strictețe.

• Produsul poate fi utilizat, întreținut și reparat numai de persoane care cunosc în întregime caracteristicile sale speciale și regulile de siguranță. Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeți instrucțiunile înainte de a utiliza produsul.

• Husqvarna nu garantează compatibilitatea deplină a produsului cu alte tipuri de sisteme wireless, precum telecomenzile, emițătoarele radio, aparatele auditive pentru hipoacuzici, plasele electrice subterane pentru protecția împotriva animalelor sau dispozitivele similare.

• Este interzisă modificarea designului original al produsului. Toate modificările sunt efectuate pe proprie răspundere.

• Examinați produsul pentru a vedea dacă este deteriorat înainte de a-l porni. Nu utilizați produsul dacă este deteriorat.

• Temperatura de funcționare este între -20 °C și 45 °C/-4 °F și 113 °F. Temperatura de depozitare este între -20 °C și 70 °C/-4 °F și 158 °F.

129.3 Instrucțiuni de siguranță pentru

instalare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu amplasați sursa de alimentare într-o poziție în care există riscul de a se uda. Nu amplasați sursa de alimentare pe sol.

• Nu încapsulați sursa de alimentare. Apa condensată poate să deterioreze sursa de alimentare și poate să crească riscul de electrocutare.

• Risc de electrocutare. Instalați numai pe un dispozitiv de curent rezidual (RCD) la conectarea sursei de alimentare la priza de perete. Aplicabil pentru S.U.A./Canada. Dacă sursa de alimentare este instalată afară: Risc de electrocutare. Conectați numai la o priză GFCI de clasa A (RCD) acoperită, care are carcasă rezistentă la intemperii, cu capac de priză de accesorii introdus sau eliminat.

• Asigurați-vă că fișele cablului de joasă tensiune și ale sursei de alimentare electrică sunt curate și uscate înainte de a le conecta.

• Există riscul de cădere de obiecte în timpul instalării stației de referință. Acest lucru poate duce la vătămări corporale.

- Siguranţă 1512 - 006 - 30.10.2023• Cablul de alimentare și cablul prelungitor trebuie să se afle în afara zonei de lucru, pentru a elimina riscul deteriorării lor.

• Există risc de cădere când instalați stația de referință într-o poziție înaltă. Asigurați-vă că aveți o poziție stabilă când instalați stația de referință.

129.4 Instrucțiuni de siguranță pentru

întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Deconectați produsul de la sursa de alimentare înainte de a-l curăța sau de a efectua lucrări de întreținere asupra acestuia.

129.5 În cazul unei furtuni cu

descărcări electrice Pentru a diminua riscul de deteriorare a componentelor electrice din stația de referință, recomandăm ca sursa de alimentare a stației de referință să fie deconectată dacă există riscul producerii unei furtuni. Conectați din nou sursa de alimentare după ce trece riscul de furtună. 130 Manualul operatorului

Număr de serie: Numărul de serie se află pe plăcuța de identificare a produsului și pe ambalajul produsului. Folosiți numărul de serie pentru a vă înregistra produsul pe www.husqvarna.com.

Pentru asistență pentru produs, adresați-vă reprezentanței de service Husqvarna.

130.1.2 Descrierea produsului

Nota: Husqvarna actualizează periodic aspectul și funcțiile produselor. Consultați Asisten

Produsul este o stație de referință care primește semnale prin satelit și trimite date de corecție către mașina de tuns gazonul. O stație de referință poate fi folosită pentru mai multe mașini robotizate de tuns gazonul. Stația de referință poate funcționa ca un repetor pentru a crea o rețea de stații de referință. Puteți utiliza repetoarele pe suprafețe mai mari, de exemplu terenuri de golf pentru a preveni un semnal slab al stației de referință. O stație principală de referință primește semnalele de la satelit, iar celelalte stații de referință funcționează ca repetoare.

130.1.3 Descrierea sistemului

conține o mașină robotizată de tuns gazonul, o stație de încărcare și o stație de referință. Mașina robotizată de tuns gazonul și stația de referință primesc semnale prin satelit pentru poziționare. Stația de referință este statică și trimite datele de corecție către mașina robotizată de tuns gazon pentru a obține o poziție precisă a acesteia. Zona de lucru este creată virtual într-o aplicație folosind produsul și adăugând puncte de trecere în vederea alcătuirii unei hărți în aplicație. 1512 - 006 - 30.10.2023 Manualul operatorului - 207130.1.4 Prezentarea generală a produsului

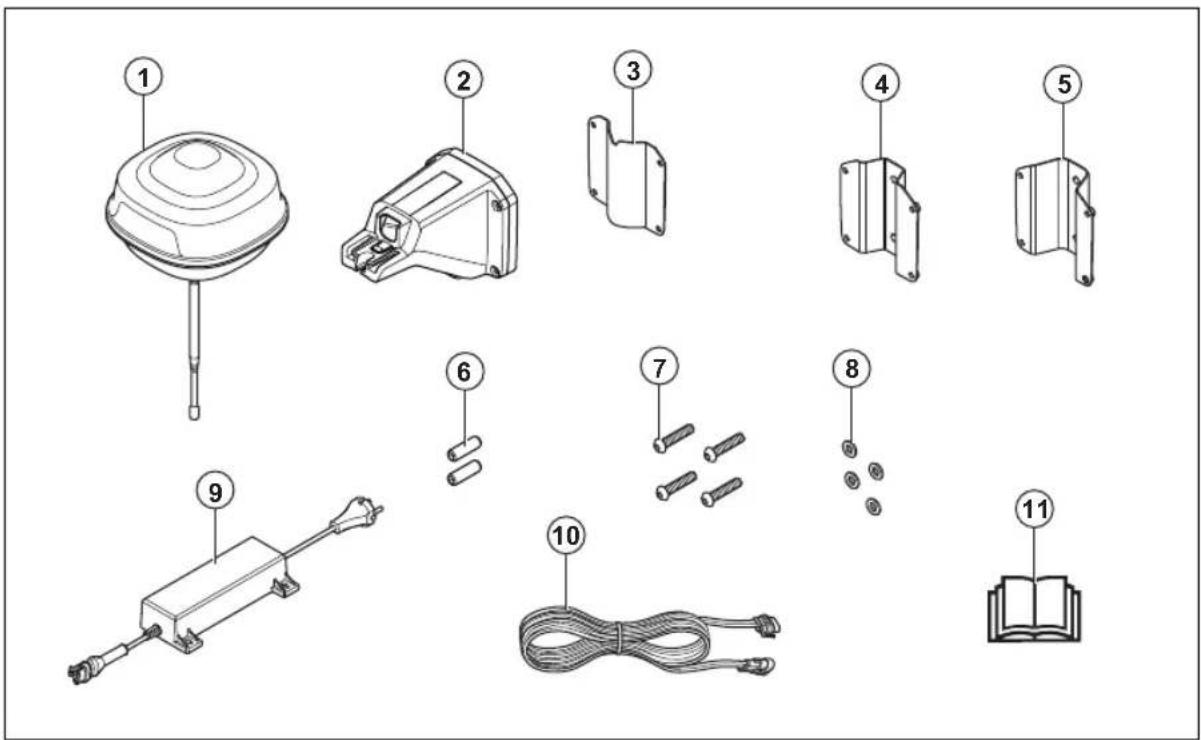

1. Stație de referință

3. Consolă de susținere

4. Consolă mică pentru stâlp, pentru stâlpi cu

dimensiunea de 32-44 mm/1,26-1,73 in.

5. Consolă mare pentru stâlp, pentru stâlpi cu

10. Cablu de joasă tensiune

11. Manualul operatorului

130.1.5 Simbolurile de pe produs

Aceste simboluri pot fi găsite pe produs. Asigurați-vă că le înțelegeți. Acest produs este în conformitate cu directivele UE aplicabile. Acest produs este în conformitate cu directivele UK aplicabile. Nu este permisă aruncarea produsului ca deșeu menajer obișnuit. Respectați reglementările naționale și folosiți sistemul local de reciclare. Utilizați o sursă de alimenta- re detașabilă, conform indica- țiilor de pe plăcuța de identifi- care de lângă simbol. Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe.

Aspectul poate varia în funcție de piață

208 - Manualul operatorului 1512 - 006 - 30.10.2023131 Instalare

131.1 Introducerea - Instalarea

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de instalarea produsului. ATENŢIE: Utilizați piese de schimb și materiale de instalare originale. Nota: Consultați www.husqvarna.com pentru mai multe informații despre instalare.

131.2 Examinarea amplasării a stației

de referință ATENŢIE: Dacă în apropiere se află un paratrăsnet, nu instalați stația de referință mai sus decât paratrăsnetul. ATENŢIE: Nu montați stația de referință pe un catarg de steag. Mișcările stației de referință vor afecta datele de corecție cu poziția precisă trimise către produs.

• Montați stația de referință pe un obiect fix, care nu se poate mișca sau roti.

• Montați stația de referință pe un stâlp sau un perete. Stâlpul trebuie să aibă un diametru de 32-55 mm / 1.26-2.16 in. pentru a se potrivi cu accesoriile de pe stația de referință. Nota: Dacă stația de referință este montată pe perete, partea superioară a acesteia trebuie să se afle deasupra peretelui. În perete nu trebuie să existe metal.

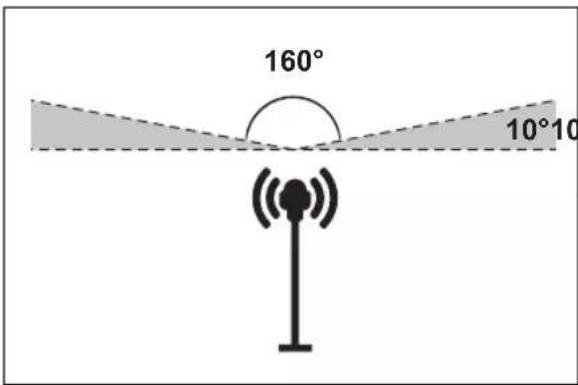

• Asigurați-vă că stația de referință are vizibilitate completă spre cer. Asigurați-vă că cerul este vizibil fără obstacole în toate direcțiile mai sus de un unghi de elevație de 10°. 160° 10°10°

• Instalați stația de referință într-o poziție înaltă pentru un interval mai mare de semnale radio. Instalați stația de referință la o înălțime de minimum 2.5 m / 8 ft.

• Aveți grijă ca distanța maximă dintre stația de referință și produs să fie de 500 m / 1640 ft. când câmpul vizual este liber. Obiectele dintre stația de referință și produs reduc distanța.

• Asigurați-vă că distanța dintre stația de referință și produs este mai mică de 500 m / 1640 ft.

• Montați stația de referință acolo unde semnalul radio ajunge în toate părțile zonei de lucru. Obiectele mari pot bloca semnalele radio.

• Puteți instala mai multe stații de referință pentru a funcționa ca repetor într-o zonă mare. Adresați-vă reprezentantului local Husqvarna pentru informații suplimentare. Nota: Sunt necesare setări speciale dacă la fața locului există mai multe stații de referință. Adresați- vă reprezentantului local Husqvarna pentru informații suplimentare.

131.3 Examinarea locului de amplasare

a sursei de alimentare AVERTISMENT: Nu tăiați cablul de joasă tensiune. Există riscul de șoc electric. ATENŢIE: Asigurați-vă că lamele mașinii robotizate de tuns gazonul nu taie cablurile de alimentare.

• Amplasați sursa de alimentare într-o zonă cu plafon și protecție împotriva soarelui și ploii.

• Amplasați sursa de alimentare într-o zonă cu un flux de aer bun. 1512 - 006 - 30.10.2023 Instalare - 209• Folosiți un dispozitiv de curent rezidual (RCD) când conectați sursa de alimentare la priza de alimentare.

• Prelungiți cablul de joasă tensiune dacă este necesar. Cablul de joasă tensiune poate fi prelungit până la 100 m / 328 ft.

131.4 Instalarea produsului

Citiți și familiarizați-vă cu instrucțiunile despre stația de referință. Consultați Examinarea amplasării a sta

Citiți manualul operatorului pentru mașina robotizată de tuns gazonul care se folosește împreună cu stația de referință. Puteți monta stația de referință pe un stâlp sau un perete. ATENŢIE: Mișcările stației de referință vor afecta datele de corecție cu poziția precisă trimise către produs. Stația de referință trebuie fixată bine pe stâlp sau perete. ATENŢIE: Obiectele de pe hartă își vor schimba poziția dacă mutați stația de referință. Reglați obiectele de pe hartă sau efectuați din nou instalarea în aplicația Automower

• Șurubelniță, Torx 20.

• Cheie hexagonală, 4 mm. Inclusă în ambalaj.

131.4.2 Montarea stației de referință pe un

1. Prindeți stâlpul bine pe un perete, pe acoperiș sau

pe sol. Asigurați-vă că stâlpul nu se poate mișca și nu poate fi mișcat accidental.

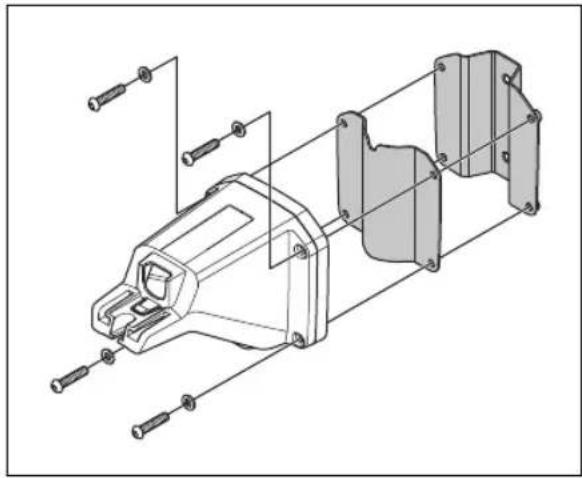

2. Prindeți de braț consola de susținere și una dintre

consolele pentru stâlp cu 4 șuruburi (și cheia hexagonală de 4 mm). Nota: Consolele pentru stâlp sunt disponibile în 2 dimensiuni, pentru a se potrivi cu stâlpi de diferite dimensiuni. Alegeți consola pentru stâlp adecvată pentru instalare.

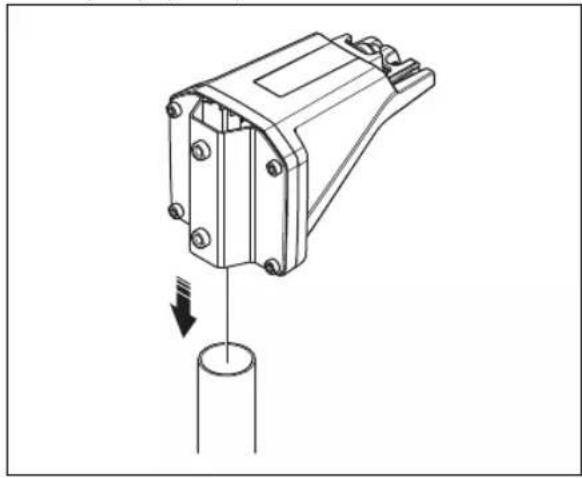

3. Puneți brațul pe stâlp.

Nota: Stația de referință trebuie să fie instalată în partea de sus a stâlpului.

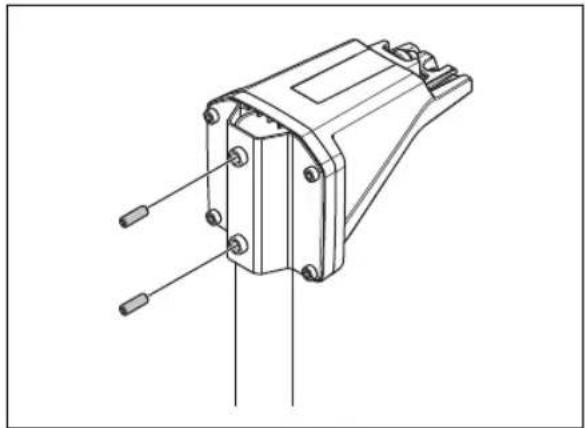

4. Prindeți stația de referință pe stâlp cu cele 2

șuruburi (și cheia hexagonală de 4 mm).

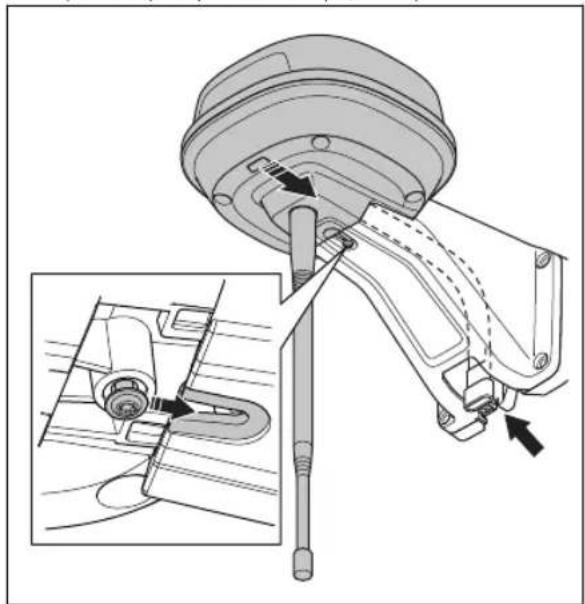

- Instalare 1512 - 006 - 30.10.20235. Trageți cablul stației de referință prin fanta din braț și montați stația de referință pe braț.

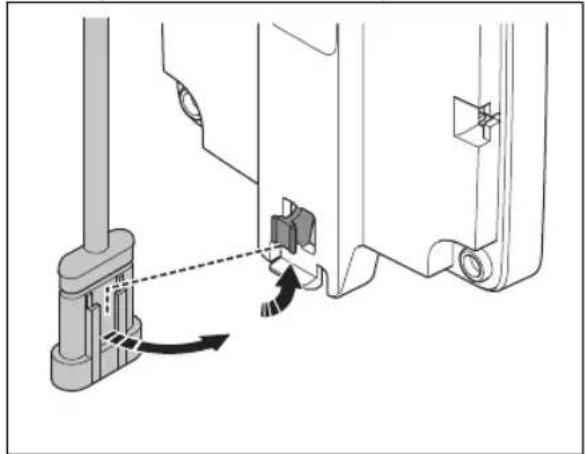

6. Prindeți conectorul de clemele brațului.

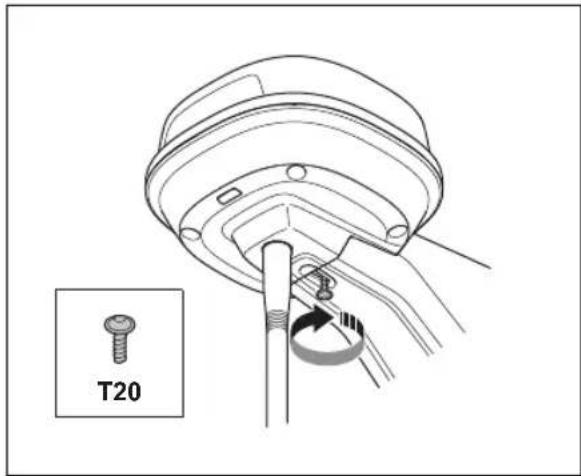

7. Strângeți șurubul (Torx 20) de pe brațul stației de

ți cablul de joasă tensiune la stația de referință și sursa de alimentare. Consultați Examinarea locului de amplasare a sursei de alimentare la pagina 209

9. Prindeți cablul de joasă tensiune cu coliere

pe stâlp de la stația de referință la sursa de alimentare. ATENŢIE: Dacă nu este bine strâns cu coliere, cablul joasă tensiune poate fi deteriorat în condiții de vânt puternic.

10. Puneți sursa de alimentare la 30-200 cm / 1-6.5 ft.

deasupra solului. Consultați Examinarea locului de amplasare a sursei de alimentare la pagina 209

11. Conectați cablul de alimentare la o priză electrică

12. Așteptați până când indicatorul de stare cu LED

rămâne aprins în verde. La început, indicatorul de stare cu LED va lumina intermitent în verde câteva minute. Consultați Lampa indicatoare cu LED de pe sta

ia de încărcare la pagina 214

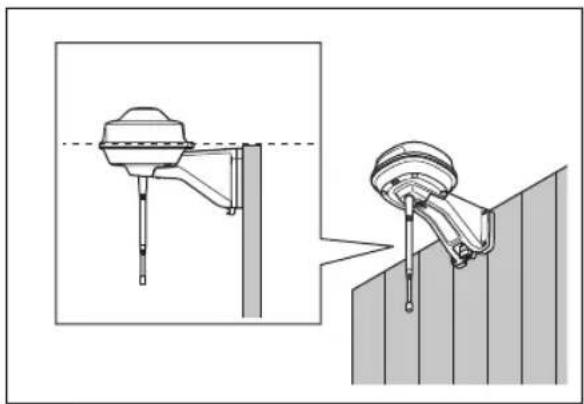

131.4.3 Montarea stației de referință pe

perete Nota: Șuruburile pentru fixarea pe perete nu sunt incluse, deoarece materialele din care sunt făcuți pereții diferă.

1. Țineți brațul stației de referință pe perete în locul

în care îl veți prinde. Faceți 4 semne pe perete în locul în care veți fixa cele 4 șuruburi. 1512 - 006 - 30.10.2023 Instalare - 211Nota: Dacă stația de referință este montată pe perete, partea superioară a acesteia trebuie să se afle deasupra peretelui.

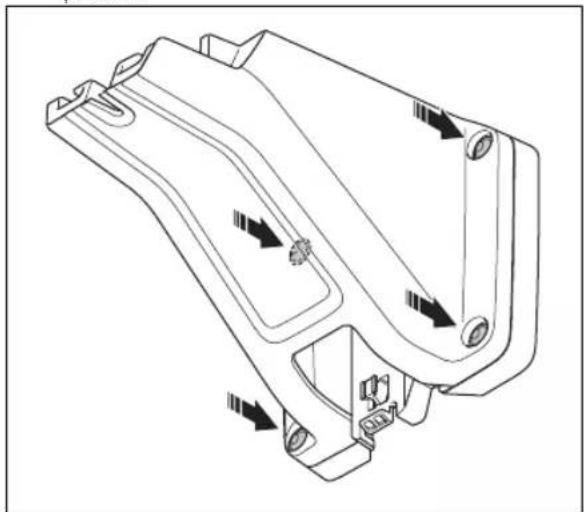

2. Faceți 4 găuri în perete pentru cele 4 șuruburi.

3. Montați stația de referință pe perete cu cele 4

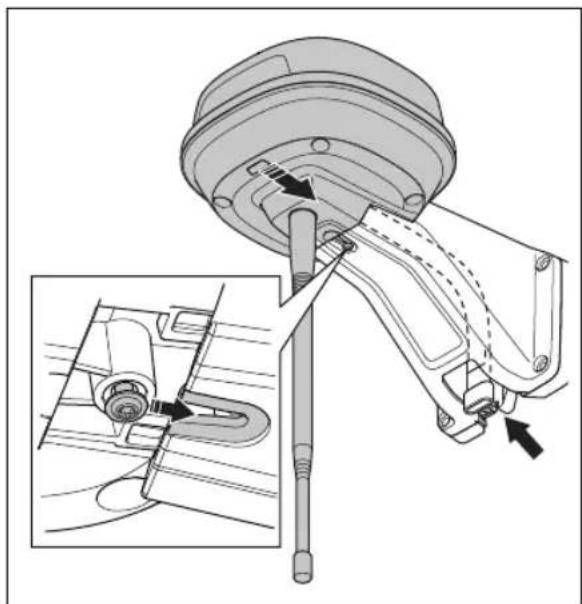

4. Trageți cablul stației de referință prin fanta din braț

și montați stația de referință pe braț.

5. Prindeți conectorul de clemele brațului.

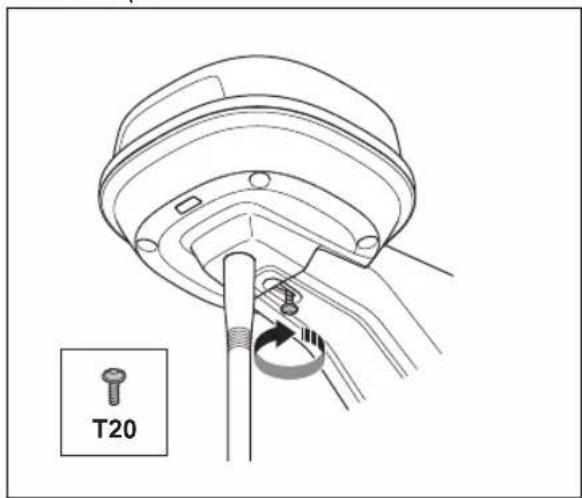

6. Strângeți șurubul (Torx 20) de pe brațul stației de

- Instalare 1512 - 006 - 30.10.20237. Conectați cablul de joasă tensiune la stația de referință și sursa de alimentare.

8. Prindeți cablul de joasă tensiune cu coliere pe

perete de la stația de referință la sursa de alimentare. ATENŢIE: Dacă nu este bine strâns cu coliere, cablul joasă tensiune poate fi deteriorat în condiții de vânt puternic.

9. Puneți sursa de alimentare la 30-200 cm / 1-6.5 ft.

deasupra solului. Consultați Examinarea locului de amplasare a sursei de alimentare la pagina 209

10. Conectați cablul de alimentare la o priză electrică

11. Așteptați până când indicatorul de stare cu LED

rămâne aprins în verde. La început, indicatorul de stare cu LED se aprinde intermitent în verde câteva minute. Consultați Lampa indicatoare cu LED de pe sta

ia de încărcare la pagina 214

132.1 Introducere - întreținere

Pentru o funcționare mai bună și o durată mai mare de viață a produsului, aveți grijă să-l curățați regulat și să înlocuiți componentele uzate.

132.2 Program de întreținere

Calendarul de întreținere arată cum se efectuează lucrările de service și de întreținere. Respectați calendarul de întreținere pentru o mai bună funcționare și pentru a prelungi durata de viață a produsului. X = Instrucțiunile sunt incluse în acest manual al operatorului. O = Instrucțiunile nu sunt incluse în acest manual al operatorului. Adresați-vă distribuitorului dvs. de service autorizat. Pregătire Anual La fiecare trei ani Curățați produsul. Consultați Cură

i produsul la pagina 213 . X Verificați dacă produsul nu prezintă semne de uzură sau deteriorare. X Faceți o actualizare de firmware. O Verificați mesajele de service pentru actualizările recomandate. O Lucrări de service Verificați cuplul de strângere a șuruburilor. Consultați Cupluri de strângere la pagina 214 . X Înlocuiți filtrul de aer. O Deschideți produsul și înlocuiți toate benzile de etanșare. O

132.3 Curățați produsul

AVERTISMENT: Deconectați produsul de la sursa de alimentare înaintea lucrărilor de întreținere sau de curățare. ATENŢIE: Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul. Nu utilizați solvenți pentru a curăța. Dacă este necesar, curățați produsul cu o cârpă umedă. 1512 - 006 - 30.10.2023 Întreținerea - 213132.4 Cupluri de strângere Șurub Sculă Cuplu de strângere (Nm) Șasiul superior la șasiul inferior Torx 20 1,8 De la stația de referință la braț Torx 20 1,8 De la braț la stâlp Cheie hexagonală, 4 mm 5-6 Braț, consolă de susținere și consolă pentru stâlp Cheie hexagonală, 4 mm 5-6 133 Depanarea

133.1 Lampa indicatoare cu LED de pe stația de încărcare

Lumină Stare Lumină verde intermitentă Pornirea stației de referință. Așteptați câteva minute. Lumină verde continuă În funcțiune. Lumină roșie intermitentă Stația de referință nu funcționează din cauza unei erori. Deconectați cablul de alimen- tare și conectați-l din nou pentru a reporni produsul. Dacă problema persistă, contacta- ți reprezentantul de service autorizat. Lumină albă intermitentă Este necesară actualizarea firmware-ului. Contactați reprezentantul Husqvarna local. Lumină galbenă intermiten-

Numai pentru stația de referință în modul repetor: Stația de referință în modul repetor nu are nicio conexiune la stația principală de referință. Stația de referință este în modul de pornire sau nu are nicio conexiune cu stația de referință principală. Dacă nu există nicio conexiune, examinați stația de referință principală sau cel mai apropiat repetor. 134 Depozitare și eliminare

Dacă depozitați stația de referință la interior, lăsați brațul montat pe stâlp sau perete, pentru a putea monta din nou stația de referință în poziția inițială. Dacă țineți stația de referință la exterior pe perioada iernii, vă recomandăm să lăsați conectată sursa de alimentare.

Respectați cerințele de reciclare și reglementările locale aplicabile.

Dimensiuni Lungime, lungime maximă inclusiv placa pentru instalare pe stâlp cm / in. 36 / 13.8 Lățime, cm / in. 19 / 7.5 Înălțime, cm / in. 36 / 13.8 Greutate stație de referință, kg / lb 0,88 / 1.9 Greutate braț, kg / lb 0,33 / 0,73 Date despre produs Tip de sursă de alimentare ADP-40KR, ADP-40FW XX Intrare sursă de alimentare, V c.a. 100-240 Ieșire sursă de alimentare, V c.c. 28 Ieșire sursă de alimentare, A 1,3 Lungimea cablului de joasă tensiune, m/ft. 20/66 Cod IP stație de referință IPX5 Cod IP sursă de alimentare electrică IP44 Consum de energie, W 2 Suport bandă de frecvență Interval de frecvență Bluetooth

(pentru service) 8 dBm SRD868 (Europa) 13 dBm SRD915 (America de Nord) 13 dBm SRD915 (Australia) 13 dBm SRD915 (Noua Zeelandă) 13 dBm Nu se poate garanta compatibilitatea totală între produs și alte tipuri de sisteme wireless, precum telecomenzile și emițătoarele radio. 1512 - 006 - 30.10.2023 Date tehnice - 215135.2 Mărci comerciale înregistrate Marca și siglele Bluetooth

sunt mărci comerciale înregistrate ale Bluetooth SIG, inc. , iar utilizarea lor de Husqvarna se face sub licență.

216 - Date tehnice 1512 - 006 - 30.10.2023136 Declarație de conformitate

136.1 Declarație de conformitate UE inițială

1512 - 006 - 30.10.2023 Declarație de conformitate - 217136.2 Declarație de conformitate UE tradusă Noi, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], declarăm pe propria răspundere, că produsul: Descriere Kit de comunicații Marcă HUSQVARNA Tip/Model HUSQVARNA Reference Station Identificare Numere de serie începând cu 2023 săptămâna 44 respectă în totalitate următoarele directive și reglementări UE: Directivă/Regulament Descriere 2014/53/EU „Privind echipamentele radio” 2011/65/EU „Restricționarea utilizării anumitor substanțe periculoase” și că au fost aplicate următoarele standarde și/sau specificații tehnice:

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna Director Pro Robotics R&D Husqvarna AB. Divizie Husqvarna. Responsabil pentru documentația tehnică.
