NÁVOD K OBSLUZE EPOS Reference Station HUSQVARNA

161.2 Všeobecné bezpečnostné

• Pred spustením výrobku skontrolujte, či nie je poškodený. Výrobok nepoužívajte, ak je poškodený.

• Prevádzková teplota je -20 °C až 45 °C. Teplota skladovania je -20 °C až 70 °C.

161.3 Bezpečnostné pokyny na

• Napájací kábel a predlžovací kábel musia byť mimo pracovnej oblasti, aby sa zabránilo poškodeniu káblov.

162.1.1 Technická podpora

10. Nízkonapäťový kábel

11. Návod na obsluhu

162.1.5 Symboly na výrobku

• Pri pripájaní napájacieho zdroja do napájacej zásuvky použite prúdový chránič (RDC).

8. Pripojte nízkonapäťový napájací kábel

8. Pripojte nízkonapäťový kábel k stene od

167.1 Technické údaje

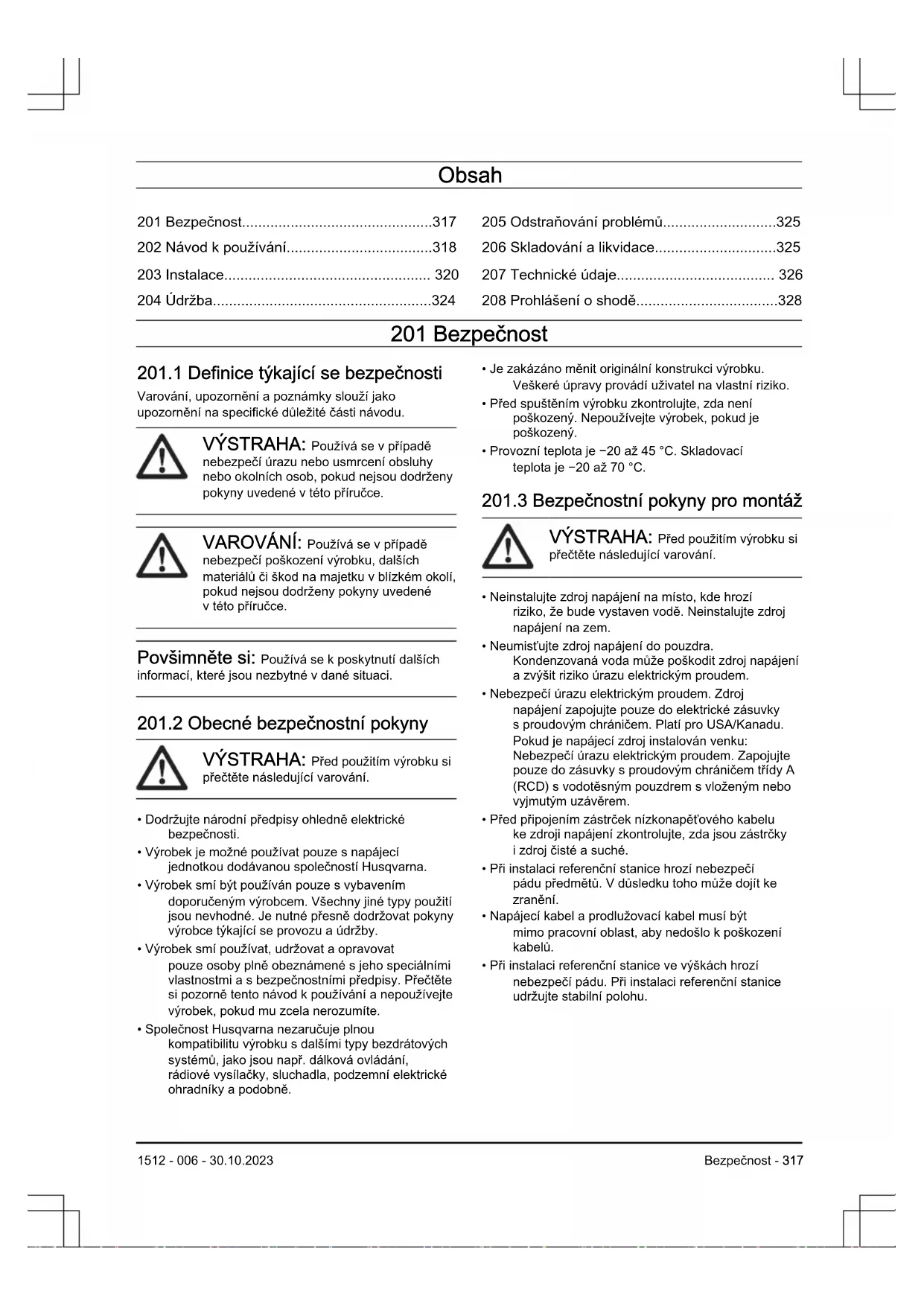

201.1 Definice týkající se bezpečnosti

Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci.

201.2 Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dodržujte národní předpisy ohledně elektrické bezpečnosti.

• Výrobek je možné používat pouze snapájecí jednotkou dodávanou společností Husqvarna.

• Výrobek smí být používán pouze svybavením doporučeným výrobcem. Všechny jiné typy použití jsou nevhodné. Je nutné přesně dodržovat pokyny výrobce týkající se provozu aúdržby.

• Výrobek smí používat, udržovat aopravovat pouze osoby plně obeznámené sjeho speciálními vlastnostmi asbezpečnostními předpisy. Přečtěte si pozorně tento návod kpoužívání anepoužívejte výrobek, pokud mu zcela nerozumíte.

• Společnost Husqvarna nezaručuje plnou kompatibilitu výrobku sdalšími typy bezdrátových systémů, jako jsou např. dálková ovládání, rádiové vysílačky, sluchadla, podzemní elektrické ohradníky apodobně.

• Je zakázáno měnit originální konstrukci výrobku. Veškeré úpravy provádí uživatel na vlastní riziko.

• Před spuštěním výrobku zkontrolujte, zda není poškozený. Nepoužívejte výrobek, pokud je poškozený.

• Provozní teplota je −20 až 45°C. Skladovací teplota je −20 až 70°C.

201.3 Bezpečnostní pokyny pro montáž

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Neinstalujte zdroj napájení na místo, kde hrozí riziko, že bude vystaven vodě. Neinstalujte zdroj napájení na zem.

• Neumisťujte zdroj napájení do pouzdra. Kondenzovaná voda může poškodit zdroj napájení azvýšit riziko úrazu elektrickým proudem.

• Nebezpečí úrazu elektrickým proudem. Zdroj napájení zapojujte pouze do elektrické zásuvky sproudovým chráničem. Platí pro USA/Kanadu. Pokud je napájecí zdroj instalován venku: Nebezpečí úrazu elektrickým proudem. Zapojujte pouze do zásuvky sproudovým chráničem třídyA (RCD) svodotěsným pouzdrem svloženým nebo vyjmutým uzávěrem.

• Před připojením zástrček nízkonapěťového kabelu ke zdroji napájení zkontrolujte, zda jsou zástrčky izdroj čisté asuché.

• Při instalaci referenční stanice hrozí nebezpečí pádu předmětů. Vdůsledku toho může dojít ke zranění.

• Napájecí kabel aprodlužovací kabel musí být mimo pracovní oblast, aby nedošlo kpoškození kabelů.

• Při instalaci referenční stanice ve výškách hrozí nebezpečí pádu. Při instalaci referenční stanice udržujte stabilní polohu. 1512 - 006 - 30.10.2023 Bezpečnost - 317201.4 Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před čištěním nebo prováděním údržby výrobek odpojte od zdroje napájení.

Chcete-li snížit riziko poškození elektrických součástí vreferenční stanici, doporučujeme vpřípadě hrozící bouřky odpojit napájení referenční stanice. Pokud již nebezpečí bouřky nehrozí, znovu připojte zdroj napájení. 202 Návod kpoužívání

Výrobní číslo: Výrobní číslo je uvedeno na typovém štítku ana kartonu výrobku. Kregistraci svého výrobku na webové stránce www.husqvarna.com použijte výrobní číslo.

Vpřípadě dotazů ohledně výrobku se obraťte na autorizovaný servis Husqvarna.

202.1.2 Popis výrobku

Povšimněte si: Společnost Husqvarna pravidelně aktualizuje vzhled afunkce výrobků. Viz část Podpora na strani 318

Výrobek je referenční stanice, která přijímá satelitní signály aodesílá korekční data do sekačky. Jednu referenční stanici lze použít pro několik robotických sekaček. Referenční stanice může fungovat jako opakovač pro vytvoření sítě referenčních stanic. Opakovače můžete použít ve větších oblastech, například na golfových hřištích, pro zesílení signálu referenční stanice. Jedna hlavní referenční stanice přijímá satelitní signály aostatní referenční stanice fungují jako opakovače.

obsahuje robotickou sekačku, nabíjecí stanici areferenční stanici. Robotická sekačka areferenční stanice přijímají satelitní signály za účelem určení polohy. Referenční stanice je stacionární aodesílá korekční data do robotické sekačky, aby bylo možné zjistit přesnou polohu sekačky. Pracovní oblast se vytvoří virtuálně vaplikaci provozem výrobku apřidáváním trasových bodů do mapy vaplikaci.

318 - Návod kpoužívání 1512 - 006 - 30.10.2023202.1.4 Popis výrobku

1. Referenční stanice

4. Malý držák na sloupek, pro rozměry sloupku 32–

44mm/ 1,26–1,73palce

5. Velký držák na sloupek, pro rozměry sloupku 44–

10. Nízkonapěťový kabel

11. Návod kpoužívání

202.1.5 Symboly na výrobku

Na výrobku můžete nalézt tyto symboly. Ujistěte se, že jste jim porozuměli. Tento výrobek odpovídá příslušným směrnicím EU. Tento výrobek odpovídá příslušným směrnicím UK. Tento výrobek se nesmí likvidovat jako běžný domovní odpad. Dodržujte národní předpisy apoužijte místní recyklační systém. Používejte odpojitelný zdroj napájení, jak je uvedeno na typovém štítku vedle symbo- lu. Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Vzhled se může na různých trzích lišit. 1512 - 006 - 30.10.2023 Návod kpoužívání - 319203 Instalace

203.1 Úvod– instalace

VÝSTRAHA: Než začnete instalovat výrobek, přečtěte si pozorně kapitolu obezpečnosti. VAROVÁNÍ: Používejte originální náhradní díly ainstalační materiál. Povšimněte si: Další informace oinstalaci naleznete včásti www.husqvarna.com.

203.2 Kontrola umístění referenční

stanice VAROVÁNÍ: Pokud se voblasti nachází bleskosvod, neinstalujte referenční stanici výše, než je bleskosvod. VAROVÁNÍ: Neinstalujte referenční stanici na vlajkové stožáry. Pohyby referenční stanice ovlivní korekční data spřesnou polohou odeslaná do výrobku.

• Referenční stanici instalujte na pevný předmět, který se nemůže pohybovat ani otáčet.

• Referenční stanici instalujte na sloupek nebo na stěnu. Sloupek musí mít průměr 32-55mm, aby bylo možné připevnit upevňovací prvky na referenční stanici. Povšimněte si: Pokud referenční stanici instalujete na stěnu, musí být horní část referenční stanice nad stěnou. Ve stěně nesmí být žádný kovový materiál.

• Ujistěte se, že referenční stanice má volný výhled na oblohu. Ujistěte se, že obloha je viditelná bez překážek ve všech směrech nad elevačním úhlem 10°. 160° 10°10°

• Pro zvýšení dosahu rádiového signálu nainstalujte referenční stanici na vyvýšené místo. Instalujte referenční stanici ve výšce minimálně 2.5m.

• Ujistěte se, že maximální vzdálenost mezi referenční stanicí avýrobkem je 500m vzdušnou čarou. Jakékoli předměty mezi referenční stanicí avýrobkem zmenšují tuto vzdálenost.

• Zajistěte, aby vzdálenost mezi referenční stanicí avýrobkem byla méně než 500m.

• Referenční stanici nainstalujte do místa, odkud rádiový signál dosáhne do všech části pracovní oblasti. Rádiové signály mohou být blokovány velkými objekty.

• Do velké oblasti můžete nainstalovat více než jednu referenční stanici, které budou fungovat jako opakovače. Další informace získáte umístního zástupce společnosti Husqvarna. Povšimněte si: Pokud je vdaném místě kdispozici více než jedna referenční stanice, budou zapotřebí speciální nastavení. Další informace získáte umístního zástupce společnosti Husqvarna.

203.3 Kontrola umístění zdroje

napájení VÝSTRAHA: Nezkracujte nízkonapěťový kabel. Hrozí nebezpečí úrazu elektrickým proudem. VAROVÁNÍ: Zajistěte, aby břity na robotické sekačce nepřesekly elektrické kabely.

• Umístěte zdroj napájení na místo se stříškou aochranou proti slunci adešti.

• Umístěte zdroj napájení na místo sdobrým prouděním vzduchu.

- Instalace 1512 - 006 - 30.10.2023• Kpřipojení zdroje napájení kelektrické zásuvce použijte proudový chránič.

• Vpřípadě potřeby prodlužte nízkonapěťový kabel. Nízkonapěťový kabel lze prodloužit až na 100m (328ft).

203.4 Instalace výrobku

Je nezbytné přečíst si pokyny kreferenční stanici aporozumět jim. Další informace jsou uvedeny včásti Kontrola umístění referenční stanice na strani 320

Přečtěte si návod kobsluze robotické sekačky, která se má používat společně sreferenční stanicí. Referenční stanici můžete instalovat na sloupek nebo na stěnu. VAROVÁNÍ: Pohyby referenční stanice ovlivní korekční data spřesnou polohou odeslaná do výrobku. Referenční stanice musí být na sloupku nebo na stěně instalována pevně. VAROVÁNÍ: Pokud přesunete referenční stanici, položky na mapě změní polohu. Upravte položky na mapě nebo znovu proveďte instalaci vaplikaci Automower

203.4.1 Instalační nástroje

• Šestihranný klíč, 4mm. Je součástí dodávky.

203.4.2 Instalace referenční stanice na

1. Připevněte sloupek pevně ke stěně, horní části

střechy nebo do země. Ujistěte se, že se sloupek nemůže pohybovat ani neúmyslně uvést do pohybu.

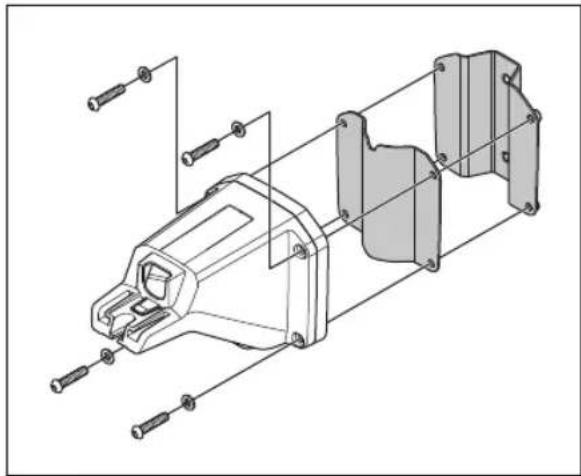

2. Pomocí 4šroubů (šestihranný klíč 4mm)

připevněte krameni nosný držák ajeden zdržáků na sloupek. Povšimněte si: Držák na sloupek je kdispozici ve 2rozměrech, aby jej bylo možné použít na sloupky srůznými rozměry. Vyberte vhodný držák na sloupek pro svou instalaci.

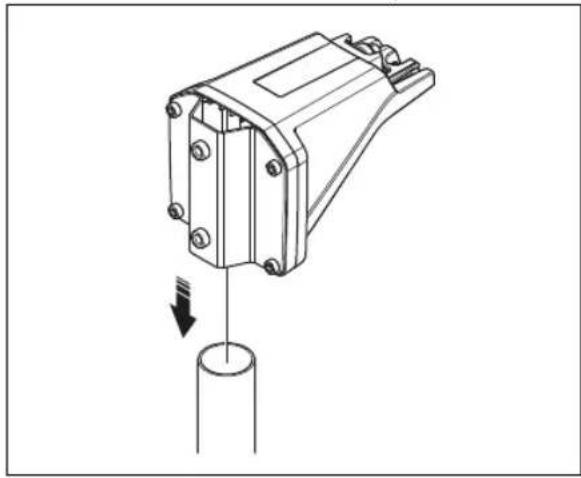

3. Umístěte rameno na horní část sloupku.

Povšimněte si: Referenční stanice musí být nainstalována vhorní části sloupku.

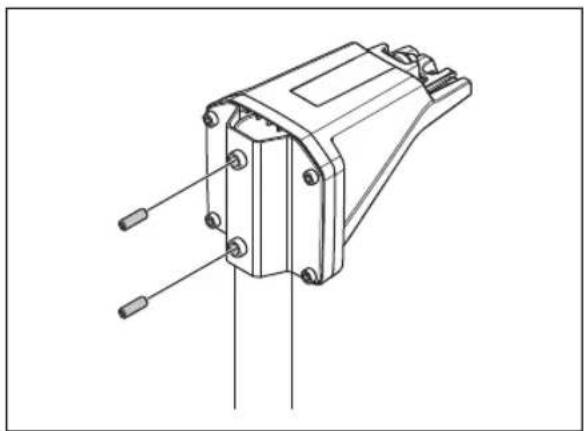

4. Připevněte referenční stanici ke sloupku pomocí

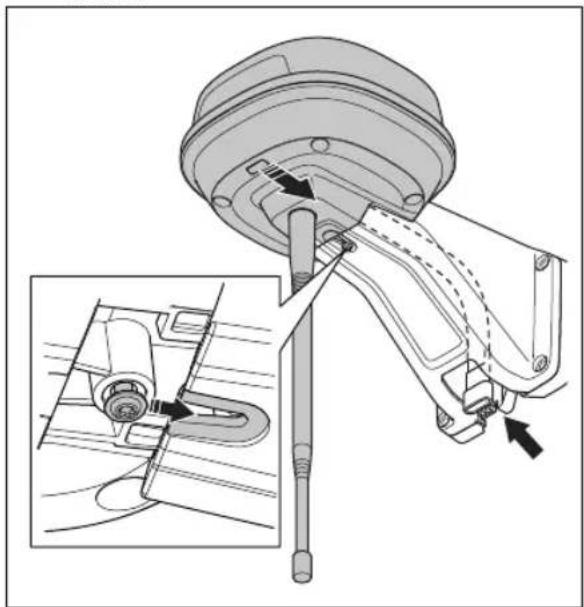

2šroubů (šestihranný klíč 4mm). 1512 - 006 - 30.10.2023 Instalace - 3215. Protáhněte kabel referenční stanice otvorem vrameni anainstalujte referenční stanici na rameno.

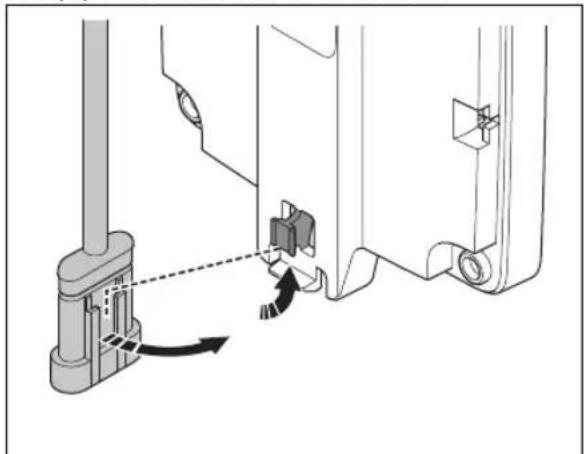

6. Připojte konektor ke svorkám na rameni.

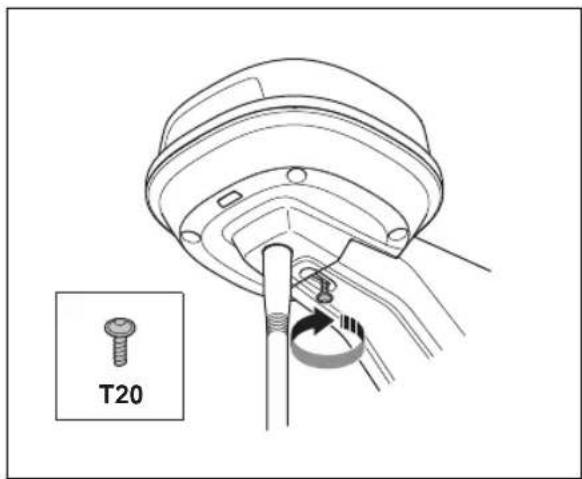

7. Utáhněte šroub (Torx20) na rameni referenční

8. Připojte nízkonapěťový kabel kreferenční stanici

ake zdroji napájení. Viz část Kontrola umístění zdroje napájení na strani 320

9. Pomocí kabelových svorek připevněte

nízkonapěťový kabel ke sloupku. VAROVÁNÍ: Pokud není nízkonapěťový kabel pevně připojen pomocí kabelových svorek, může dojít kjeho poškození vsilném větru.

10. Umístěte zdroj napájení 30-200 cm od země. Viz

část Kontrola umístění zdroje napájení na strani

11. Připojte napájecí kabel kzásuvce 100–240V.

12. Počkejte, dokud stavová kontrolka LED nezačne

svítit zeleně. Nejprve bude stavová kontrolka LED několik minut blikat zeleně. Viz část Kontrolka LED na referenční stanici na strani 325

203.4.3 Instalace referenční stanice na

stěnu Povšimněte si: Jelikož se konstrukční materiály stěny liší, šrouby pro upevnění na stěnu nejsou součástí dodávky.

1. Přidržte rameno referenční stanice na stěně

vmístě, kam ji chcete připevnit. Na stěně vytvořte 4značky označující místo připevnění 4šroubů.

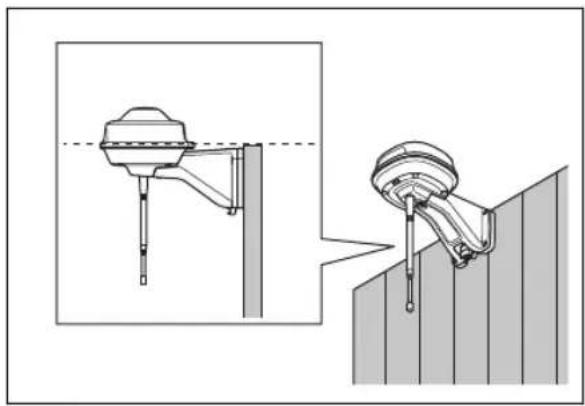

- Instalace 1512 - 006 - 30.10.2023Povšimněte si: Pokud referenční stanici instalujete na stěnu, musí být horní část referenční stanice nad stěnou.

2. Vyvrtejte do stěny 4otvory pro 4šrouby.

3. Upevněte referenční stanici na stěnu pomocí

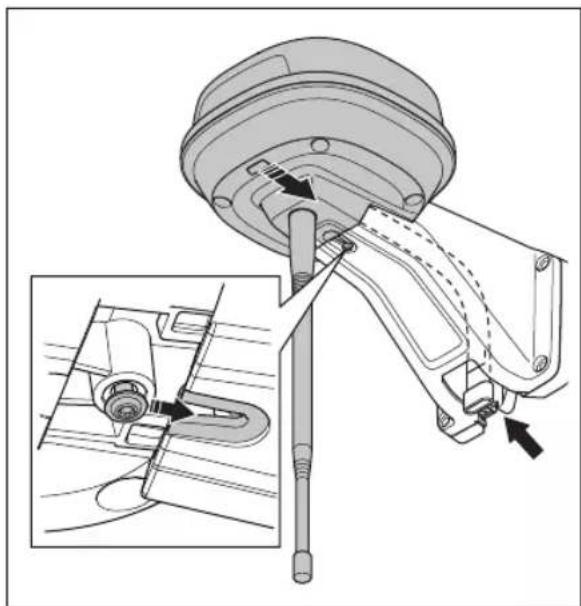

4. Protáhněte kabel referenční stanice otvorem

vrameni ainstalujte referenční stanici na rameno.

5. Připojte konektor ke svorkám na rameni.

6. Utáhněte šroub (Torx20) na rameni referenční

stanice. T20 1512 - 006 - 30.10.2023 Instalace - 3237. Připojte nízkonapěťový kabel kreferenční stanici ake zdroji napájení.

8. Pomocí kabelových svorek připevněte

nízkonapěťový kabel ke stěně. VAROVÁNÍ: Pokud není nízkonapěťový kabel pevně připojen pomocí kabelových svorek, může dojít kjeho poškození vsilném větru.

9. Umístěte zdroj napájení 30-200 cm od země. Viz

část Kontrola umístění zdroje napájení na strani

10. Připojte napájecí kabel kzásuvce 100–240V.

11. Počkejte, dokud stavová kontrolka LED nezačne

svítit zeleně. Nejprve bude stavová kontrolka LED několik minut blikat zeleně. Viz část Kontrolka LED na referenční stanici na strani 325

Pokud chcete zajistit lepší provozní výsledky adelší životnost, výrobek pravidelně čistěte aměňte opotřebované díly.

Plán údržby ukazuje, jak provádět servis aúdržbu výrobku. Dodržujte plán údržby, aby byl zajištěn lepší provoz aprodloužila se životnost výrobku. X=Pokyny jsou uvedeny vtomto návodu kpoužití. O=Pokyny nejsou uvedeny vtomto návodu kpoužívání. Obraťte se na autorizovaný servis. Příprava Každý rok Každé tři roky Vyčistěte výrobek. Viz část Čištění výrobku na strani 324 . X Zkontrolujte, zda není výrobek poškozený nebo opotřebený. X Proveďte aktualizaci firmwaru. O Zkontrolujte servisní zprávy, zda neobsahují doporučené aktualizace. O Servis Zkontrolujte utahovací moment šroubů. Viz část Utahovací momenty na strani 325 . X Vyměňte vzduchový filtr. O Otevřete výrobek avyměňte všechny těsnicí proužky. O

204.3 Čištění výrobku

VÝSTRAHA: Před zahájením údržby nebo čištění výrobek odpojte od zdroje napájení. VAROVÁNÍ: Kčištění výrobku nepoužívejte vysokotlaký čistič. Kčištění nepoužívejte rozpouštědla. Vpřípadě potřeby výrobek vyčistěte navlhčeným hadříkem.

324 - Údržba 1512 - 006 - 30.10.2023204.4 Utahovací momenty

Šroub Nástroj Utahovací moment (Nm) Horní šasi kdolnímu šasi Torx 20 1,8 Referenční stanice krameni Torx 20 1,8 Rameno ke sloupku Šestihranný imbusový klíč, 4

5–6 Rameno, nosný držák adržák na sloupek Šestihranný imbusový klíč, 4

5–6 205 Odstraňování problémů

205.1 Kontrolka LED na referenční stanici

Kontrolka Stav Bliká zeleně Spouštění referenční stanice. Počkejte několik minut. Svítí zeleně Vprovozu. Bliká červeně Referenční stanice nefunguje zdůvodu chyby. Odpojte napájecí kabel aznovu ho při- pojte, aby se výrobek restartoval. Pokud potíže přetrvávají, obraťte se na autorizovaný servis. Bliká bíle Je nutná aktualizace firmwaru. Obraťte se na autorizovaného prodejce Husqvarna. Bliká žlutě Pouze pro referenční stanici vrežimu opakovače: Referenční stanice vrežimu opako- vače nemá připojení khlavní referenční stanici. Referenční stanice je vrežimu spou- štění nebo nemá připojení khlavní referenční stanici. Pokud není spojení navázáno, zkontrolujte hlavní referenční stanici nebo nejbližší opakovač. 206 Skladování alikvidace

Chcete-li uskladnit referenční stanici uvnitř, ponechte rameno namontované na sloupku nebo stěně, abyste mohli referenční stanici znovu instalovat do původní polohy. Pokud během zimy ponecháte referenční stanici venku, doporučujeme ponechat zdroj napájení připojený.

Dodržujte místní požadavky ohledně recyklace aplatné předpisy. 1512 - 006 - 30.10.2023 Odstraňování problémů - 325207 Technické údaje

207.1 Technické údaje

Rozměry Délka, max. délka včetně desky pro montáž na sloupek, cm/ palce 36/ 13,8 Šířka, cm/ palce 19/ 7,5 Výška, cm/ palce 36/ 13,8 Hmotnost, referenční stanice, kg/ lb 0,88/ 1,9 Hmotnost, rameno, kg/ lb 0,33/ 0,73 Údaje oproduktu Typ jednotky zdroje napájení ADP-40KR, ADP-40FW XX Vstup zdroje napájení, VAC 100–240 Výstup zdroje napájení, VDC 28 Výstup zdroje napájení, A 1,3 Délka nízkonapěťového kabelu, m/ stopy 20/ 66 Kód IP referenční stanice IPX5 Kód IP zdroje napájení IP44 Spotřeba energie, W 2 Podpora frekvenčního pásma: Frekvenční rozsah Bluetooth

(pro servis) 2400–2483,5MHz SRD868 (Evropa) 863–870MHz SRD915 (Severní Amerika) 902–928MHz SRD915 (Austrálie) 915–928MHz SRD915 (Nový Zéland) 915–928MHz Výkonová třída Výstupní výkon Bluetooth

(pro servis) 8dBm SRD868 (Evropa) 13dBm SRD915 (Severní Amerika) 13dBm SRD915 (Austrálie) 13dBm SRD915 (Nový Zéland) 13dBm Nelze zaručit plnou kompatibilitu mezi výrobkem adalšími typy bezdrátových systémů, jako jsou dálkové ovladače arádiové vysílače.

jsou registrované ochranné známky vlastněné společností Bluetooth SIG, inc. . Použití těchto známek společností Husqvarna podléhá licenci. 1512 - 006 - 30.10.2023 Technické údaje - 327208 Prohlášení oshodě

208.1 Původní Prohlášení oshodě EU

328 - Prohlášení oshodě 1512 - 006 - 30.10.2023208.2 Překlad Prohlášení oshodě EU

My, společnost Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], zcela zodpovědně prohlašujeme, že výrobek: Popis Komunikační sada Značka HUSQVARNA Typ/Model HUSQVARNA Reference Station Identifikace Výrobní čísla od roku 2023, týdne 44 je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Směrnice/předpis Popis 2014/53/EU „týkající se rádiových zařízení“ 2011/65/EU „oomezení používání některých nebezpečných látek“ aže byly použity následující normy nebo technické specifikace:

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna Ředitel výzkumu avývoje profesionálních robotických výrobků, Husqvarna AB. Divize Husqvarna. Osoba odpovědná za technickou dokumentaci. 1512 - 006 - 30.10.2023 Prohlášení oshodě - 329330 - Prohlášení oshodě 1512 - 006 - 30.10.20231512 - 006 - 30.10.2023 Prohlášení oshodě - 331www.husqvarna.com AUTOMOWER
