BEDIENUNGSANLEITUNG EPOS Reference Station HUSQVARNA

19.1 Introduktion - Installation

55.1 Technische gegevens

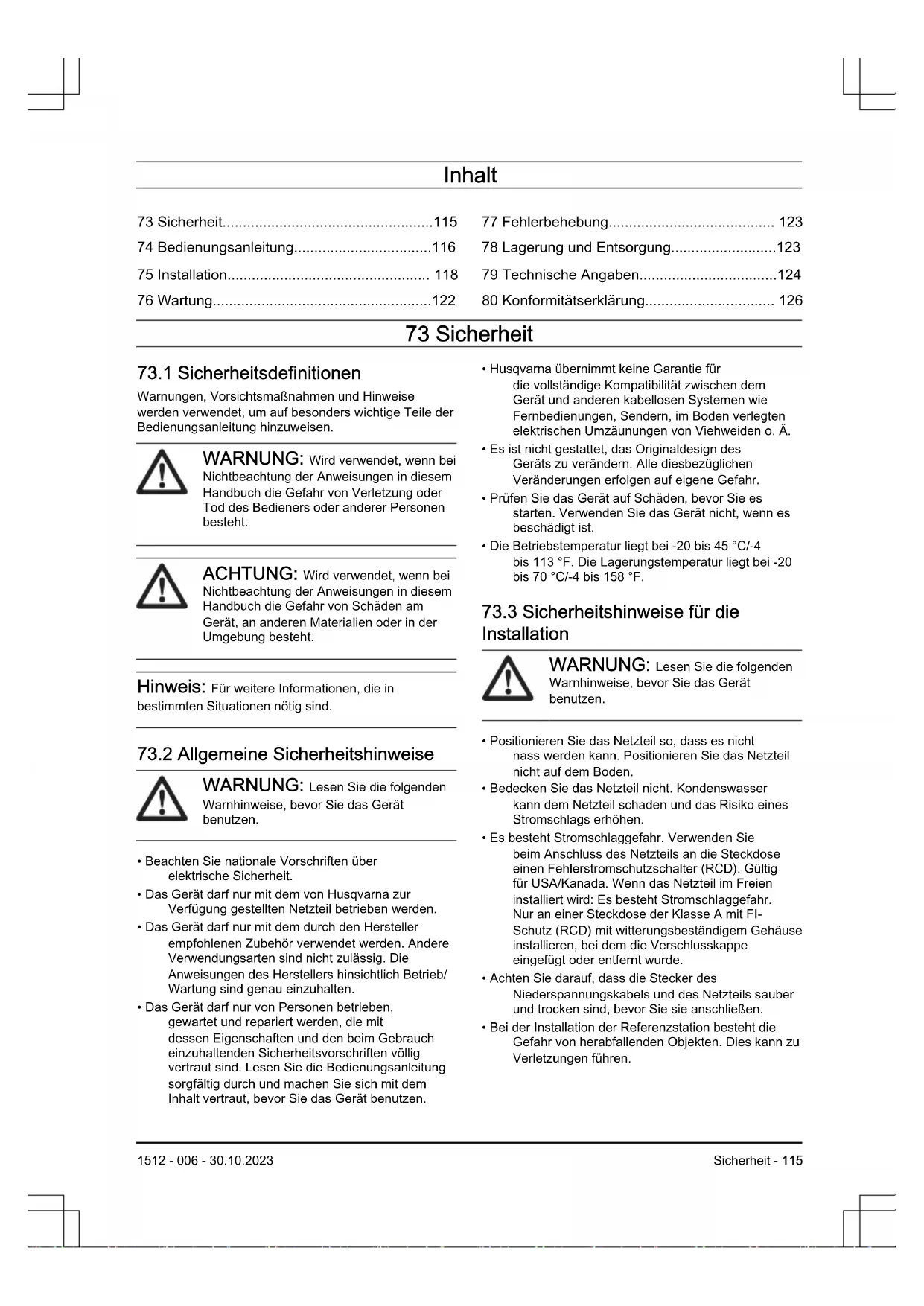

73.1 Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

73.2 Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Beachten Sie nationale Vorschriften über elektrische Sicherheit.

• Das Gerät darf nur mit dem von Husqvarna zur Verfügung gestellten Netzteil betrieben werden.

• Das Gerät darf nur mit dem durch den Hersteller empfohlenen Zubehör verwendet werden. Andere Verwendungsarten sind nicht zulässig. Die Anweisungen des Herstellers hinsichtlich Betrieb/ Wartung sind genau einzuhalten.

• Das Gerät darf nur von Personen betrieben, gewartet und repariert werden, die mit dessen Eigenschaften und den beim Gebrauch einzuhaltenden Sicherheitsvorschriften völlig vertraut sind. Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

• Husqvarna übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät und anderen kabellosen Systemen wie Fernbedienungen, Sendern, im Boden verlegten elektrischen Umzäunungen von Viehweiden o.Ä.

• Es ist nicht gestattet, das Originaldesign des Geräts zu verändern. Alle diesbezüglichen Veränderungen erfolgen auf eigene Gefahr.

• Prüfen Sie das Gerät auf Schäden, bevor Sie es starten. Verwenden Sie das Gerät nicht, wenn es beschädigt ist.

• Die Betriebstemperatur liegt bei -20 bis 45°C/-4 bis 113°F. Die Lagerungstemperatur liegt bei -20 bis 70°C/-4 bis 158°F.

73.3 Sicherheitshinweise für die

Installation WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Positionieren Sie das Netzteil so, dass es nicht nass werden kann. Positionieren Sie das Netzteil nicht auf dem Boden.

• Bedecken Sie das Netzteil nicht. Kondenswasser kann dem Netzteil schaden und das Risiko eines Stromschlags erhöhen.

• Es besteht Stromschlaggefahr. Verwenden Sie beim Anschluss des Netzteils an die Steckdose einen Fehlerstromschutzschalter (RCD). Gültig für USA/Kanada. Wenn das Netzteil im Freien installiert wird: Es besteht Stromschlaggefahr. Nur an einer Steckdose der Klasse A mit FI- Schutz (RCD) mit witterungsbeständigem Gehäuse installieren, bei dem die Verschlusskappe eingefügt oder entfernt wurde.

• Achten Sie darauf, dass die Stecker des Niederspannungskabels und des Netzteils sauber und trocken sind, bevor Sie sie anschließen.

• Bei der Installation der Referenzstation besteht die Gefahr von herabfallenden Objekten. Dies kann zu Verletzungen führen. 1512 - 006 - 30.10.2023 Sicherheit - 115• Netzkabel und Verlängerungskabel müssen sich außerhalb des Arbeitsbereichs befinden, damit sie nicht beschädigt werden.

• Es besteht Sturzgefahr, wenn Sie die Referenzstation in einer hohen Position installieren. Stellen Sie sicher, dass Sie eine stabile Position haben, wenn Sie die Referenzstation installieren.

73.4 Sicherheitshinweise für die

Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder warten.

Um das Risiko von Schäden an elektrischen Komponenten in der Referenzstation zu verringern, empfehlen wir, das Netzteil der Referenzstation bei Gewittergefahr vom Stromnetz zu trennen. Schließen Sie das Netzteil wieder an das Stromnetz an, wenn keine Gewittergefahr mehr besteht. 74 Bedienungsanleitung

Seriennummer: Die Seriennummer befindet sich auf dem Typenschild und auf dem Karton des Geräts. Verwenden Sie die Seriennummer, um Ihr Gerät auf www.husqvarna.com zu registrieren.

Wenden Sie sich an Ihren Husqvarna Servicehändler, um Support für das Gerät zu erhalten.

74.1.2 Gerätebeschreibung

Hinweis: Husqvarna aktualisiert regelmäßig das Erscheinungsbild und die Funktionsweise der Geräte. Siehe Support auf Seite 116

Das Gerät ist eine Referenzstation, die Satellitensignale empfängt und Korrekturdaten an den Mäher sendet. Eine Referenzstation kann für mehrere Mähroboter eingesetzt werden. Die Referenzstation kann als Repeater fungieren, um ein Netzwerk von Referenzstationen einzurichten. Sie können die Repeater auf größeren Flächen verwenden, z.B. auf Golfplätzen, um ein stärkeres Referenzstationssignal zu empfangen. Eine Hauptreferenzstation empfängt die Satellitensignale und die anderen Referenzstationen fungieren als Repeater.

74.1.3 Systembeschreibung

-System umfasst einen Mähroboter, eine Ladestation und eine Referenzstation. Der Mähroboter und die Referenzstation empfangen Satellitensignale zur Positionierung. Die Referenzstation ist stationär und sendet Korrekturdaten an den Mähroboter, um eine genaue Position des Mähers zu erhalten. Der Arbeitsbereich wird virtuell in einer App erstellt. Mit ihr wird das Gerät bedient, und Wegpunkte werden hinzugefügt, um in der App eine Karte zu erstellen.

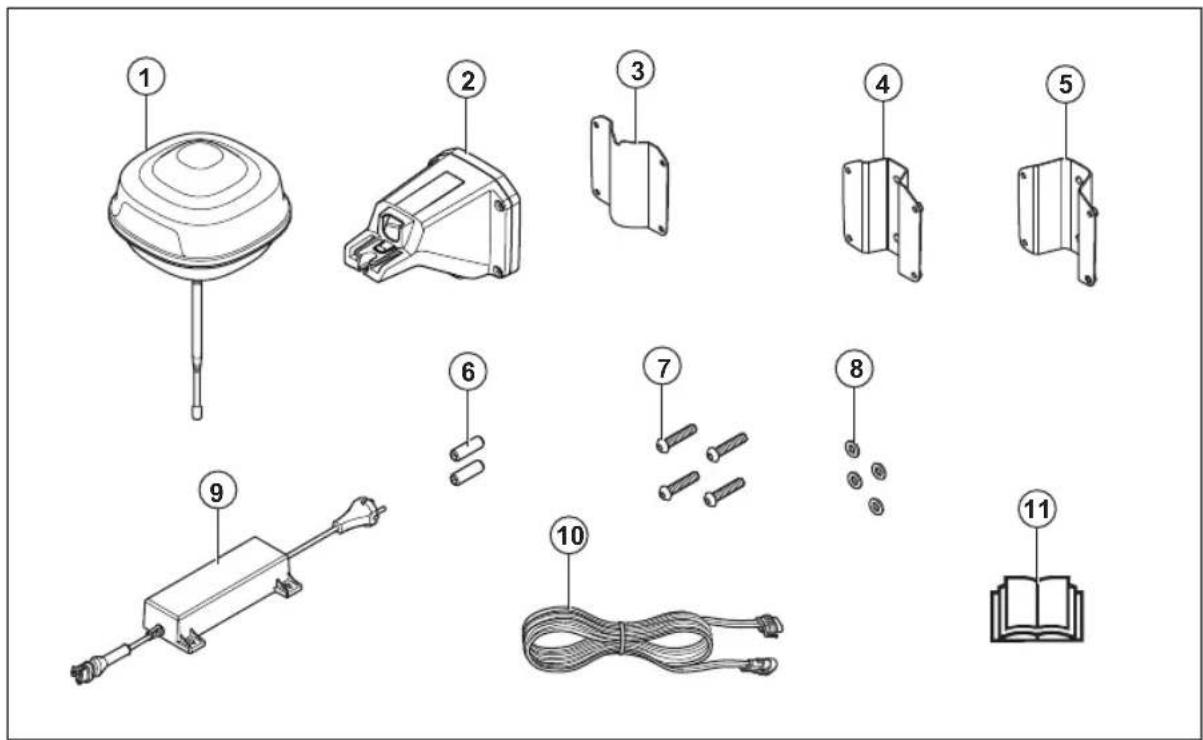

116 - Bedienungsanleitung 1512 - 006 - 30.10.202374.1.4 Geräteübersicht

4. Pfostenhalterung klein, für Pfostenabmessungen

32-44mm/1,26-1,73Zoll

5. Pfostenhalterung groß, für Pfostenabmessungen

10. Niederspannungskabel

11. Bedienungsanleitung

74.1.5 Symbole auf dem Gerät

Diese Symbole befinden sich auf dem Gerät. Stellen Sie sicher, dass Sie sie verstanden haben. Dieses Gerät entspricht den geltenden EU-Richtlinien. Dieses Gerät entspricht den geltenden Richtlinien für GB. Es ist nicht zulässig, dieses Gerät über den normalen Hausmüll zu entsorgen. Befolgen Sie die nationalen Vorschriften und verwenden Sie das lokale Recyclingsystem. Verwenden Sie ein abnehm- bares Netzteil, wie auf dem Typenschild neben dem Sym- bol angegeben. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Das Erscheinungsbild kann je nach Markt variieren 1512 - 006 - 30.10.2023 Bedienungsanleitung - 11775 Installation

75.1 Einführung– Installation

WARNUNG: Lesen Sie vor der Installation des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. ACHTUNG: Verwenden Sie Originalersatzteile und Originalinstallationsmaterial. Hinweis: Weitere Informationen zur Installation finden Sie unter www.husqvarna.com.

75.2 So finden Sie die richtige Position

für die Referenzstation ACHTUNG: Wenn sich ein Blitzableiter in der Nähe befindet, montieren Sie die Referenzstation nicht höher als den Blitzableiter. ACHTUNG: Installieren Sie die Referenzstation nicht an einem Fahnenmast. Bewegungen der Referenzstation wirken sich auf die Korrekturdaten aus, die mit der korrekten Position an das Gerät gesendet werden.

• Installieren Sie die Referenzstation an einem feststehenden Objekt, das sich nicht bewegen oder drehen kann.

• Installieren Sie die Referenzstation an einem Pfosten oder einer Wand. Der Pfosten muss einen Durchmesser von 32-55mm/1.26-2.16 Zoll haben, um die Befestigungen an der Referenzstation anbringen zu können. Hinweis: Wenn die Referenzstation an einer Wand montiert wird, muss die Oberseite der Referenzstation über die Wand hinausragen. Es darf sich kein Metall in der Wand befinden.

• Stellen Sie sicher, dass sich zwischen Referenzstation und Himmel keine empfangsbeeinträchtigenden Hindernisse befinden. Der Himmel muss oberhalb eines Höhenwinkels von 10° klar in alle Richtungen sichtbar sein. 160° 10°10°

• Installieren Sie die Referenzstation in einer hohen Position, um den Funksignalbereich zu erhöhen. Installieren Sie die Referenzstation auf einer Mindesthöhe von 2.5 m / 8 ft.

• Die maximale Entfernung zwischen der Referenzstation und dem Gerät beträgt 500m/ 1640ft. bei einer freien Sichtlinie. Objekte zwischen Referenzstation und Gerät verringern den Abstand.

• Vergewissern Sie sich, dass die Entfernung zwischen der Referenzstation und dem Gerät weniger als 500m beträgt.

• Installieren Sie die Referenzstation dort, wo das Funksignal alle Teile des Arbeitsbereichs erreicht. Große Objekte können die Funksignale blockieren.

• Sie können mehr als eine Referenzstation installieren, die als Repeater in einem großen Bereich fungieren. Bitte setzen Sie sich für weitere Informationen mit Ihrem Husqvarna Vertreter vor Ort in Verbindung. Hinweis: Wenn der Standort über mehr als eine Referenzstation verfügt, sind spezielle Einstellungen erforderlich. Bitte setzen Sie sich für weitere Informationen mit Ihrem Husqvarna Vertreter vor Ort in Verbindung.

75.3 So finden Sie die richtige Position

für das Netzteil WARNUNG: Kürzen Sie nicht das Niederspannungskabel. Es besteht die Gefahr eines Stromschlags. ACHTUNG: Stellen Sie sicher, dass die Klingen des Mähroboters die Stromkabel nicht durchtrennen.

118 - Installation 1512 - 006 - 30.10.2023• Stellen Sie das Netzteil in einem Bereich mit einem

Dach und Schutz vor Sonne und Regen auf.

• Stellen Sie das Netzteil in einem Bereich mit guter Luftzirkulation auf.

• Verwenden Sie einen Fehlerstromschutzschalter (RCD), wenn Sie das Netzteil an eine Steckdose anschließen.

• Verlängern Sie ggf. das Niederspannungskabel. Das Niederspannungskabel kann auf bis zu 100m/ 328ft. verlängert werden.

75.4 Installation des Geräts

Lesen Sie die Anweisungen zur Referenzstation und machen Sie sich damit vertraut. Siehe So finden Sie die richtige Position für die Referenzstation auf Seite 118

Lesen Sie die Bedienungsanleitung für den Mähroboter, der zusammen mit der Referenzstation verwendet werden soll. Sie können die Referenzstation an einem Pfosten oder einer Wand installieren. ACHTUNG: Bewegungen der Referenzstation wirken sich auf die Korrekturdaten aus, die mit der korrekten Position an das Gerät gesendet werden. Die Referenzstation muss fest am Pfosten oder an der Wand installiert werden. ACHTUNG: Die Elemente auf der Karte ändern ihre Position, wenn Sie die Referenzstation bewegen. Passen Sie die Elemente auf der Karte an, oder führen Sie die Installation in der Automower

Connect App erneut durch.

75.4.1 Installationswerkzeuge

• Schraubendreher, Torx20.

• Sechskantschlüssel, 4mm. Im Lieferumfang enthalten.

75.4.2 So wird die Referenzstation an

einem Pfosten installiert

1. Befestigen Sie den Pfosten fest an einer Wand,

einem Dach oder am Boden. Stellen Sie sicher, dass sich der Pfosten nicht bewegen oder versehentlich bewegt werden kann.

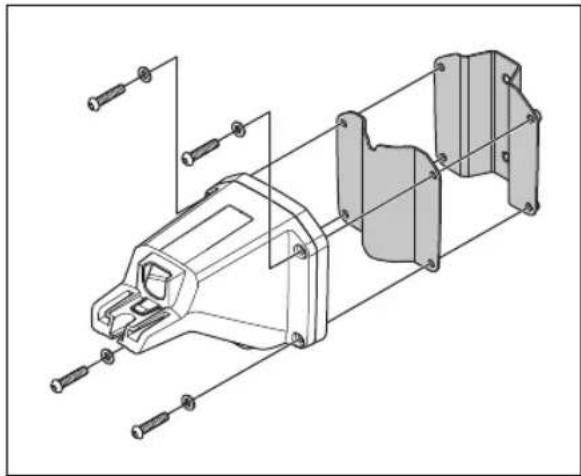

2. Befestigen Sie die Stützhalterung und eine der

Pfostenhalterungen mit den 4Schrauben (4-mm- Sechskantschlüssel) am Arm. Hinweis: Die Pfostenhalterungen sind in 2Abmessungen für unterschiedliche Pfostenmaße verfügbar. Wählen Sie die passende Halterung für die Installation aus.

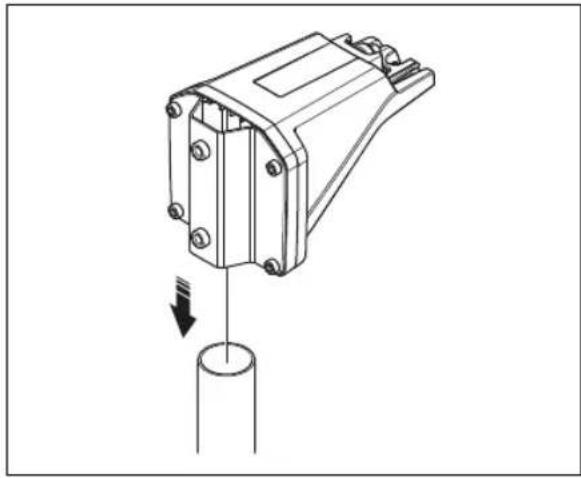

3. Setzen Sie den Arm oben auf den Pfosten.

Hinweis: Die Referenzstation muss oben am Pfosten installiert werden.

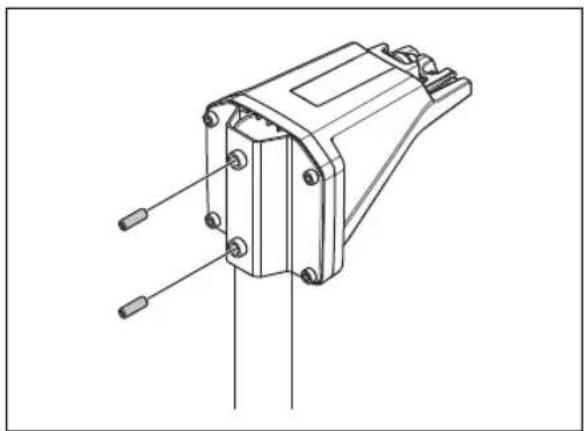

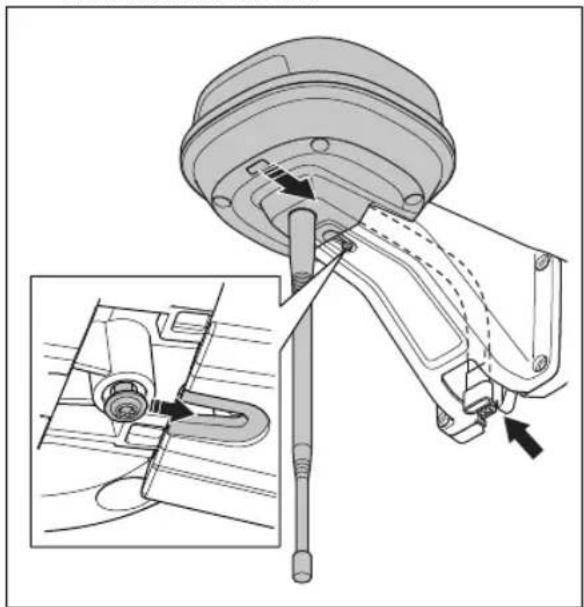

4. Befestigen Sie die Referenzstation mit den

2Schrauben (4-mm-Sechskantschlüssel) am Pfosten. 1512 - 006 - 30.10.2023 Installation - 1195. Ziehen Sie das Kabel an der Referenzstation durch die Nut im Arm, und installieren Sie die Referenzstation am Arm.

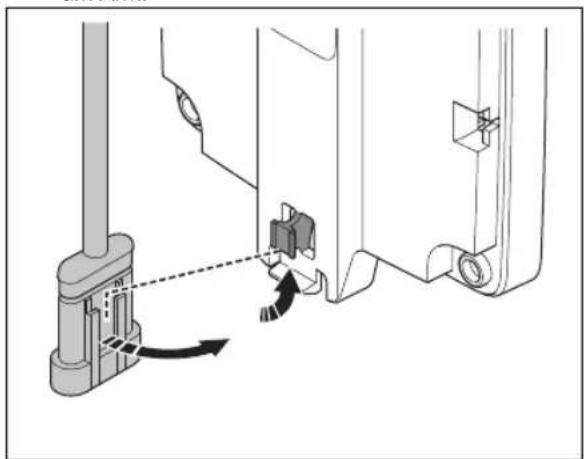

6. Befestigen Sie den Steckverbinder an den Clips

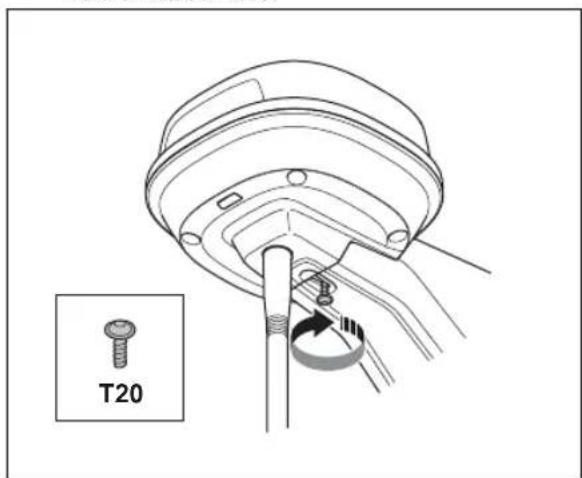

7. Ziehen Sie die Schraube (Torx20) am Arm der

Referenzstation fest. T20

8. Schließen Sie das Niederspannungskabel an die

Referenzstation und das Netzteil an. Siehe

finden Sie die richtige Position für das Netzteil auf Seite 118

9. Befestigen Sie das Niederspannungskabel von der

Referenzstation bis zum Netzteil mit Kabelbindern am Pfosten. ACHTUNG: Wenn das Niederspannungskabel nicht fest mit Kabelbindern befestigt wird, kann es bei starkem Wind beschädigt werden.

10. Stellen Sie das Netzteil 30-200cm/1-6.5ft. über

den Boden. Siehe So finden Sie die richtige Position für das Netzteil auf Seite 118

11. Schließen Sie das Netzteil an eine Steckdose mit

12. Warten Sie, bis die LED-Statusanzeige

durchgehend grün leuchtet. Zunächst blinkt die LED-Statusanzeige einige Minuten lang grün. Siehe LED-Anzeigelampe an der Referenzstation auf Seite 123

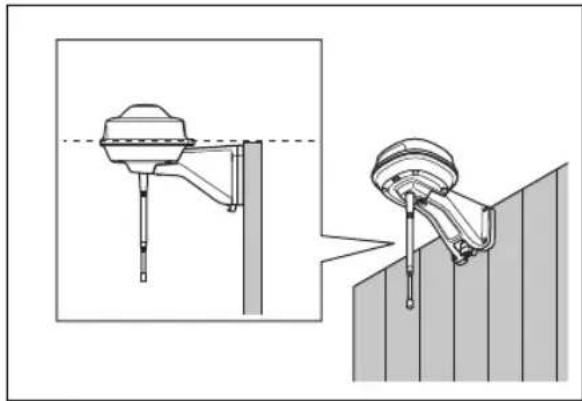

75.4.3 So wird die Referenzstation an einer

Wand installiert Hinweis: Da Wandmaterialien variieren, sind keine Schrauben zur Befestigung an der Wand im Lieferumfang enthalten.

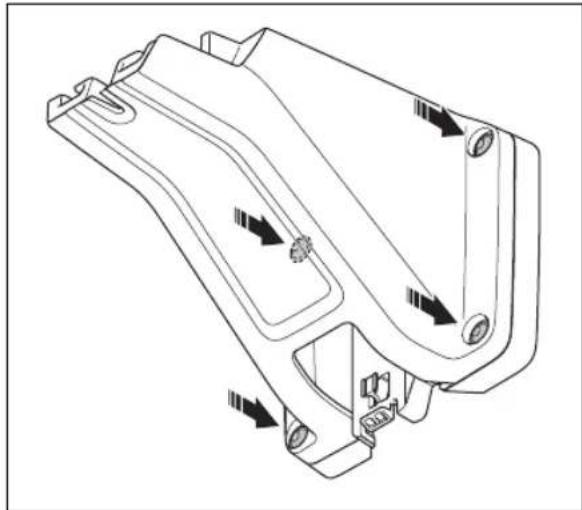

1. Halten Sie den Arm für die Referenzstation an der

Wand fest, an der Sie ihn befestigen möchten. Bringen Sie an der Wand 4Markierungen für die 4Schrauben an.

- Installation 1512 - 006 - 30.10.2023Hinweis: Wenn die Referenzstation an einer Wand montiert wird, muss die Oberseite der Referenzstation über die Wand hinausragen.

2. Bohren Sie 4Löcher für die 4Schrauben in die

3. Montieren Sie die Referenzstation mit 4 Schrauben

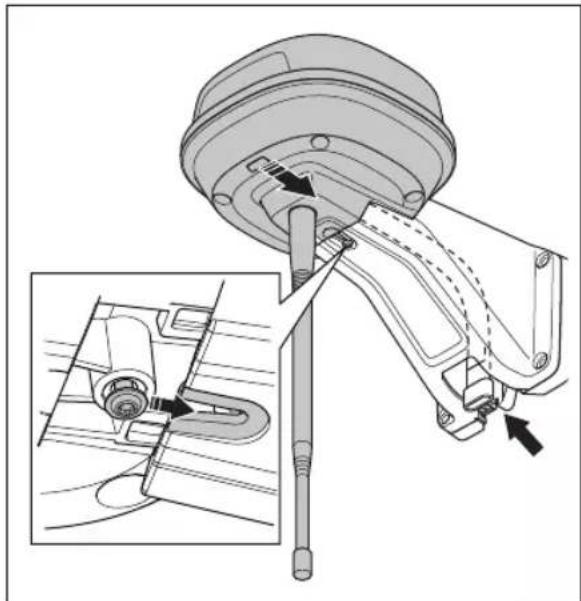

4. Führen Sie das Kabel der Referenzstation

durch die Nut im Arm, und installieren Sie die Referenzstation am Arm.

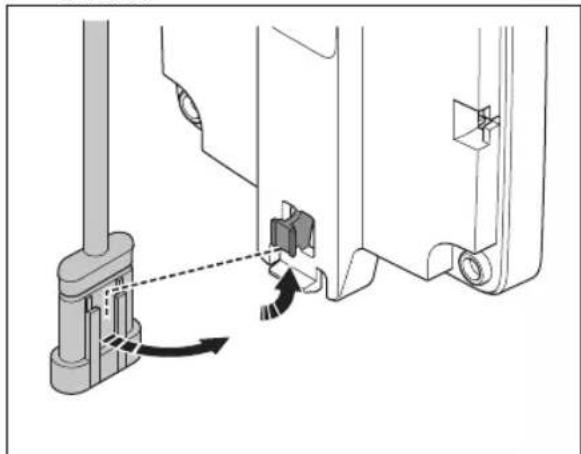

5. Befestigen Sie den Steckverbinder an den Clips

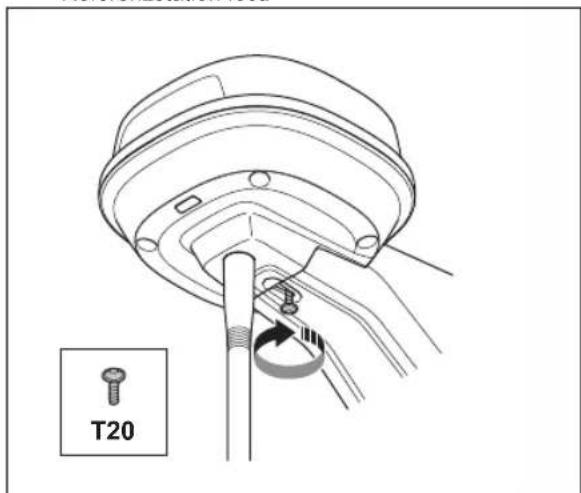

6. Ziehen Sie die Schraube (Torx20) am Arm der

Referenzstation fest. T20 1512 - 006 - 30.10.2023 Installation - 1217. Schließen Sie das Niederspannungskabel an die Referenzstation und das Netzteil an.

8. Befestigen Sie das Niederspannungskabel mit

Kabelbindern entlang der Wand von der Referenzstation zum Netzteil. ACHTUNG: Wenn das Niederspannungskabel nicht fest mit Kabelbindern befestigt wird, kann es bei starkem Wind beschädigt werden.

9. Stellen Sie das Netzteil 30-200cm/1-6.5ft. über

den Boden. Siehe So finden Sie die richtige Position für das Netzteil auf Seite 118

10. Schließen Sie das Netzteil an eine Steckdose mit

11. Warten Sie, bis die LED-Statusanzeige

durchgehend grün leuchtet. Zunächst blinkt die LED-Statusanzeige einige Minuten lang grün. Siehe LED-Anzeigelampe an der Referenzstation auf Seite 123

76.1 Einführung– Wartung

Zur Gewährleistung einer besseren Betriebszuverlässigkeit und einer längeren Lebensdauer überprüfen und reinigen Sie das Gerät regelmäßig. Tauschen Sie ggf. Verschleißteile aus.

Der Wartungsplan zeigt, wie Wartungs- und Instandhaltungsarbeiten am Gerät durchzuführen sind. Befolgen Sie den Wartungsplan, um einen besseren Betrieb und eine längere Lebensdauer des Geräts zu gewährleisten. X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten. O = Diese Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Zugelassenen Servicehändler kontaktieren. Vorbereiten Jährlich Alle drei Jahre Das Gerät reinigen. Siehe Reinigen des Geräts auf Seite 122 . X Das Gerät auf Beschädigung und Verschleiß prüfen. X Führen Sie eine Update der Firmware durch. O Servicemeldungen auf empfohlene Upgrades prüfen. O Service Prüfen Sie das Anzugsmoment der Schrauben. Siehe Anziehmomente auf Seite 123 . X Tauschen Sie den Luftstromfilter. O Öffnen Sie das Gerät und ersetzen Sie alle Dichtungsstreifen. O

76.3 Reinigen des Geräts

WARNUNG: Trennen Sie das Gerät vor jeder Wartung oder Reinigung vom Netzteil. ACHTUNG: Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger. Verwenden Sie zum Reinigen keine Lösungsmittel. Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch.

122 - Wartung 1512 - 006 - 30.10.202376.4 Anziehmomente

Schraube Werkzeug Anziehmoment (Nm) Oberes Chassis am unteren Chassis Torx20 1,8 Referenzstation an Arm Torx20 1,8 Arm an Pfosten Sechskantschlüssel, 4mm 5-6 Arm, Stützhalterung und Pfostenhalterung Sechskantschlüssel, 4mm 5-6 77 Fehlerbehebung

77.1 LED-Anzeigelampe an der Referenzstation

Lampe Status Grünes Blinklicht Inbetriebnahme der Referenzstation. Warten Sie einige Minuten. Grünes Dauerlicht In Betrieb. Rotes Blinklicht Die Referenzstation funktioniert aufgrund eines Fehlers nicht. Ziehen Sie das Netzka- bel ab, und schließen Sie es erneut an, um das Gerät neu zu starten. Falls das Problem weiter besteht, einen autorisierten Fachhändler kontaktieren. Weißes Blinklicht Firmware-Aktualisierung ist erforderlich. Ihren lokalen Husqvarna Vertreter kontaktie- ren. Gelbes Blinklicht Nur für Referenzstationen im Repeater-Modus: Die Referenzstation im Repeater-Mo- dus hat keine Verbindung zur Hauptreferenzstation. Die Referenzstation befindet sich im Startmodus oder hat keine Verbindung zur Hauptreferenzstation. Wenn keine Ver- bindung besteht, überprüfen Sie die Hauptreferenzstation oder den nächstgelegenen Repeater. 78 Lagerung und Entsorgung

Wenn Sie die Referenzstation in Innenräumen lagern, lassen Sie den Arm am Pfosten oder an der Wand installiert, um die Referenzstation wieder an ihrer ursprünglichen Position installieren zu können. Wenn Sie die Referenzstation im Winter im Freien lagern, empfehlen wir Ihnen, das Netzteil angeschlossen zu lassen.

Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

78.3 Entsorgen von Elektro- und Elektronik-Altgeräten

Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: 1512 - 006 - 30.10.2023 Fehlerbehebung - 123Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder

Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem

Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben. Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik- Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna

Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU- Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/ wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete 79 Technische Angaben

79.1 Technische Daten

Abmessungen Länge, max. Länge einschließlich Platte für Pfosteninstallation cm/ Zoll 36/13,8 Breite, cm/Zoll 19/7,5 Höhe, cm/Zoll 36/13,8 Gewicht, Referenzstation kg/lb 0,88/1,9 Gewicht, Arm kg/lb 0,33/0,73

124 - Technische Angaben 1512 - 006 - 30.10.2023Gerätedaten

Art des Netzteils ADP-40KR, ADP-40FW XX Netzteileingang, VAC 100-240 Netzteilausgang, VDC 28 Netzteilausgang, A 1,3 Niederspannungskabel, Länge m/ft 20/66 IP-Code Referenzstation IPX5 IP-Code Netzteil IP44 Leistungsaufnahme, W 2 Unterstützte Frequenzbandbreiten Bluetooth

Frequenzbereich (für Service) 2400,0–2483,5MHz SRD868 (Europa) 863-870MHz SRD915 (Nordamerika) 902-928 MHz SRD915 (Australien) 915-928 MHz SRD915 (Neuseeland) 915-928 MHz Leistungsklasse Bluetooth

Ausgangsleistung (für Service) 8dBm SRD868 (Europa) 13dBm SRD915 (Nordamerika) 13dBm SRD915 (Australien) 13dBm SRD915 (Neuseeland) 13dBm Die vollständige Kompatibilität zwischen dem Gerät und anderen Arten von drahtlosen Systemen wie Fernbedienungen und Funksendern kann nicht garantiert werden.

79.2 Eingetragene Marken

-Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz. 1512 - 006 - 30.10.2023 Technische Angaben - 12580 Konformitätserklärung

80.1 EU-Konformitätserklärung, Originalversion

126 - Konformitätserklärung 1512 - 006 - 30.10.202380.2 EU-Konformitätserklärung, Übersetzung

Wir, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], erklären in alleiniger Verantwortung, dass das Gerät: Beschreibung Kommunikations-Set Marke HUSQVARNA Typ/Modell HUSQVARNA Reference Station Identifizierung Seriennummern von 2023 Woche 44 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verordnung Beschreibung 2014/53/EU „Zu Funkanlagen“ 2011/65/EU „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“ und dass die folgenden Normen und/oder technischen Daten angewendet werden;
