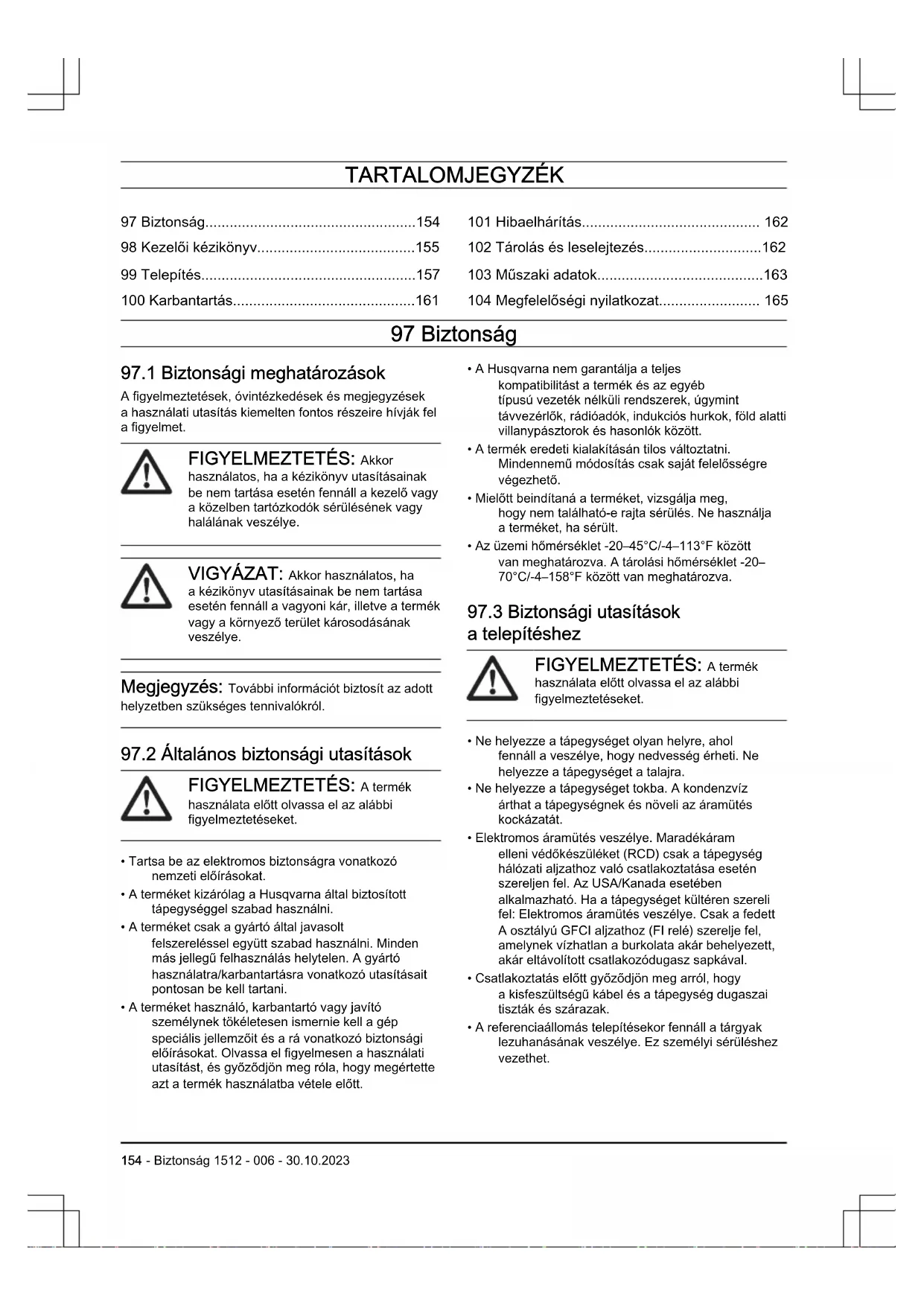

HASZNÁLATI ÚTMUTATÓ EPOS Reference Station HUSQVARNA

97.1 Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

97.2 Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Tartsa be az elektromos biztonságra vonatkozó nemzeti előírásokat.

• A terméket kizárólag a Husqvarna által biztosított tápegységgel szabad használni.

• A terméket csak a gyártó által javasolt felszereléssel együtt szabad használni. Minden más jellegű felhasználás helytelen. A gyártó használatra/karbantartásra vonatkozó utasításait pontosan be kell tartani.

• A terméket használó, karbantartó vagy javító személynek tökéletesen ismernie kell a gép speciális jellemzőit és a rá vonatkozó biztonsági előírásokat. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt a termék használatba vétele előtt.

• A Husqvarna nem garantálja a teljes kompatibilitást a termék és az egyéb típusú vezeték nélküli rendszerek, úgymint távvezérlők, rádióadók, indukciós hurkok, föld alatti villanypásztorok és hasonlók között.

• A termék eredeti kialakításán tilos változtatni. Mindennemű módosítás csak saját felelősségre végezhető.

• Mielőtt beindítaná a terméket, vizsgálja meg, hogy nem található-e rajta sérülés. Ne használja a terméket, ha sérült.

• Az üzemi hőmérséklet -20–45°C/-4–113°F között van meghatározva. A tárolási hőmérséklet -20– 70°C/-4–158°F között van meghatározva.

97.3 Biztonsági utasítások

a telepítéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne helyezze a tápegységet olyan helyre, ahol fennáll a veszélye, hogy nedvesség érheti. Ne helyezze a tápegységet a talajra.

• Ne helyezze a tápegységet tokba. A kondenzvíz árthat a tápegységnek és növeli az áramütés kockázatát.

• Elektromos áramütés veszélye. Maradékáram elleni védőkészüléket (RCD) csak a tápegység hálózati aljzathoz való csatlakoztatása esetén szereljen fel. Az USA/Kanada esetében alkalmazható. Ha a tápegységet kültéren szereli fel: Elektromos áramütés veszélye. Csak a fedett A osztályú GFCI aljzathoz (FI relé) szerelje fel, amelynek vízhatlan a burkolata akár behelyezett, akár eltávolított csatlakozódugasz sapkával.

• Csatlakoztatás előtt győződjön meg arról, hogy a kisfeszültségű kábel és a tápegység dugaszai tiszták és szárazak.

• A referenciaállomás telepítésekor fennáll a tárgyak lezuhanásának veszélye. Ez személyi sérüléshez vezethet.

- Biztonság 1512 - 006 - 30.10.2023• A sérülés megelőzése érdekében a tápkábelnek és a hosszabbítókábelnek a munkaterületen kívül kell elhelyezkednie.

• A referenciaállomás magas helyre történő felszerelésekor fennáll a lezuhanás veszélye. A referenciaállomás felszerelésekor gondoskodjon róla, hogy stabil testhelyzetben legyen.

97.4 Biztonsági utasítások

a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék tisztítása vagy karbantartása előtt válassza le a terméket a tápellátásról.

A referenciaállomás elektromos alkatrészei sérülésének elkerülése érdekében azt javasoljuk, hogy vihar veszélye esetén válassza le a referenciaállomás tápellátását. Csatlakoztassa újra a tápellátást, ha már nem áll fenn vihar veszélye. 98 Kezelői kézikönyv

Sorozatszám: A sorozatszám a termék típustábláján és dobozán van feltüntetve. A sorozatszám használatával regisztrálhatja termékét a www.husqvarna.com weboldalon.

A termékkel kapcsolatos támogatásért forduljon a Husqvarna szakszervizhez.

Megjegyzés: A Husqvarna rendszeresen frissíti termékei megjelenését és funkcióit. Lásd: Támogatás155. oldalon

A termék egy referenciaállomás, amely műholdas jeleket fogad, és korrekciós adatokat küld a fűnyírónak. Egy referenciaállomás több robotfűnyíróhoz is használható. A referenciaállomás jelismétlőként működhet egy referenciaállomás-hálózat létrehozásához. A jelismétlők nagyobb területeken, például golfpályákon is használhatók, hogy felerősítsék a referenciaállomás gyenge jelét. A fő referenciaállomás fogadja a műholdjeleket, a másik referenciaállomás pedig jelismétlőként működik.

98.1.3 A rendszer leírása

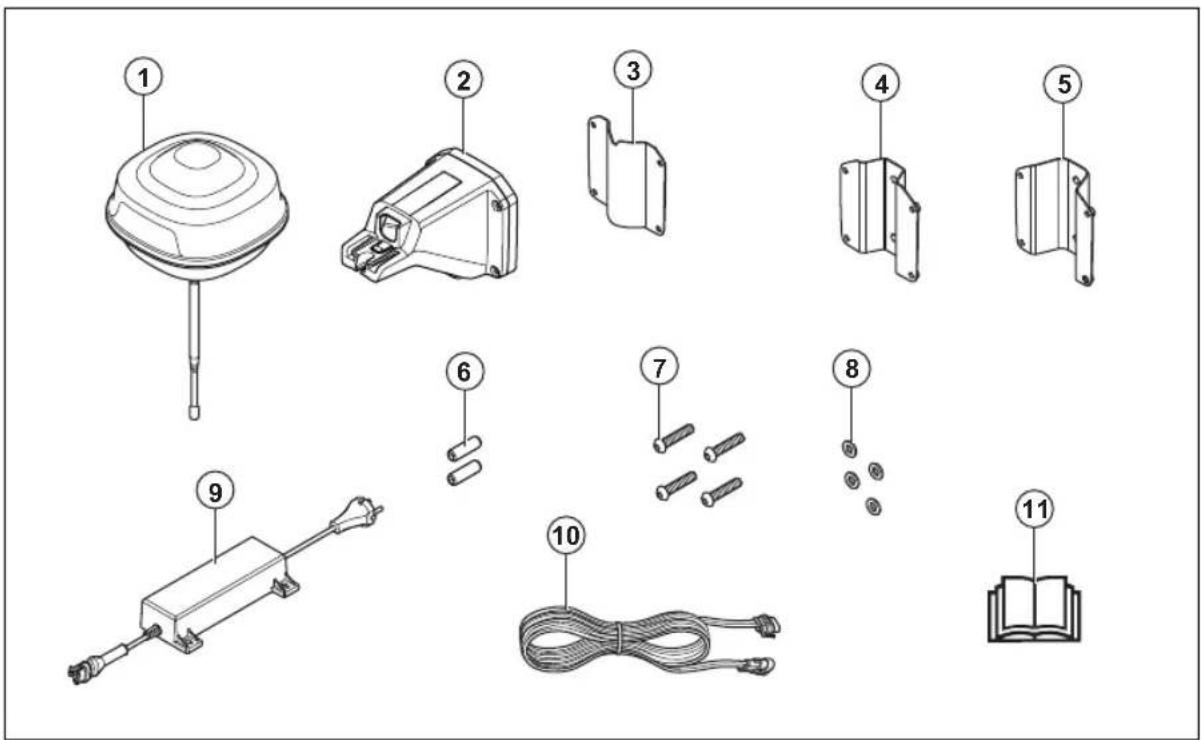

rendszer egy robotfűnyírót, egy töltőállomást és egy referenciaállomást tartalmaz. A robotfűnyíró és a referenciaállomás műholdas jeleket kap a pozicionáláshoz. A referenciaállomás fix helyzetben van, és korrekciós adatokat küld a robotfűnyírónak, hogy meghatározza a fűnyíró pontos pozícióját. A munkaterület egy alkalmazás segítségével, a használat során útvonalpontokat hozzáadva, az alkalmazásban így térképet készítve virtuálisan határozható meg. 1512 - 006 - 30.10.2023 Kezelői kézikönyv - 15598.1.4 A termék áttekintése

hüvelykes oszlopmérethez

5. Nagy oszlopkonzol, 44–55 mm-es/1,73–2,16

hüvelykes oszlopmérethez

10. Kisfeszültségű kábel

11. Kezelői kézikönyv

98.1.5 A terméken található jelzések

Az itt ismertetett jelzések a terméken láthatók. Győződjön meg arról, hogy megértette őket. Jelen termék megfelel a vonatkozó EU- irányelveknek. Jelen termék megfelel a vonatkozó UK- irányelveknek. A terméket nem szabad a szokásos háztartási hulladékként elhelyezni. Tartsa be a nemzeti szabályozásokat, és használja a helyi újrahasznosítási rendszert. A szimbólum mellett találha- tó típustáblán szereplő spe- cifikációknak megfelelő, levá- lasztható tápkábelt használ- jon. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A kinézet piaconként eltérő lehet

156 - Kezelői kézikönyv 1512 - 006 - 30.10.202399 Telepítés

99.1 Bevezetés – Telepítés

FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt üzembe helyezné a terméket. VIGYÁZAT: Csak eredeti alkatrészeket és telepítési anyagokat használjon. Megjegyzés: Az üzembe helyezéssel kapcsolatos bővebb információért lásd: www.husqvarna.com

99.2 A referenciaállomás helyének

megállapítása VIGYÁZAT: Ha a közelben villámhárító található, ne telepítse a referenciaállomást a villámhárítónál magasabbra. VIGYÁZAT: Ne szerelje a referenciaállomást zászlórúdra. A referenciaállomás elmozdulása befolyásolja a terméknek küldött, a pontos pozícióval kapcsolatos korrekciós adatokat.

• Szerelje fel a referenciaállomást egy olyan rögzített tárgyra, amely nem tud elmozdulni vagy forogni.

• Szerelje fel a referenciaállomást egy oszlopra vagy falra. Az oszlop átmérőjének 32-55 mm-nek/1.26-2.16 hüvelyknek kell lennie a referenciaállomás tartozékainak rögzítéséhez. Megjegyzés: Ha a referenciaállomást falra szerelik fel, a referenciaállomás tetejének a fal felett kell lennie. A falban nem lehet fémelem.

• Ügyeljen rá, hogy a referenciaállomás teljes rálátással rendelkezzen az égboltra. Gondoskodjon arról, hogy 10°-os magassági szög felett az égbolt minden irányban látható legyen árnyékolás nélkül. 160° 10°10°

• A megnövelt rádiójel-tartomány érdekében a referenciaállomást magasan helyezze el. A referenciaállomást legalább 2.5 m/8 láb magasságban szerelje fel.

• Ügyeljen rá, hogy a referenciaállomás és a termék közötti maximális működési távolság 500m/1640 láb legyen szabad rálátás esetén. A referenciaállomás és a termék közötti tárgyak csökkentik ezt a távolságot.

• Ügyeljen rá, hogy a referenciaállomás és a termék közötti maximális távolság 500m/ 1640láb legyen.

• Olyan helyre szerelje a referenciaállomást, ahonnan a rádiójel a munkaterület minden részét lefedi. A nagy méretű tárgyak blokkolhatják a rádiójeleket.

• Egy nagy területen több referenciaállomást is telepíthet, amelyek jelismétlőként működnek. További információkért forduljon a helyi Husqvarna képviselőhöz. Megjegyzés: Ha a telephelyen egynél több referenciaállomás található, speciális beállításokra van szükség. További információkért forduljon a helyi Husqvarna képviselőhöz.

99.3 A tápegység elhelyezésének

megállapítása FIGYELMEZTETÉS: Ne rövidítse le a kisfeszültségű kábelt. Áramütés veszélye áll fenn. VIGYÁZAT: Gondoskodjon róla, hogy a robotfűnyíró kései ne tudják átvágni a tápkábeleket.

• Helyezze a tápegységet egy tetővel ellátott, napsugárzástól és esőtől védett területre. 1512 - 006 - 30.10.2023 Telepítés - 157• Helyezze a tápegységet jó légáramlással rendelkező helyre.

• Használjon életvédelmi relét (RCD), amikor a tápegységet az aljzathoz csatlakoztatja.

• Szükség esetén hosszabbítsa meg a kisfeszültségű kábelt. Az kisfeszültségű kábel legfeljebb 100m-re/328lábra hosszabbítható.

99.4 A termék telepítése

Tanulmányozza figyelmesen a referenciaállomásra vonatkozó utasításokat. Lásd: A referenciaállomás helyének megállapítása157. oldalon

Olvassa el a referenciaállomással együtt használandó robotfűnyíró használati utasítását. A referenciaállomást oszlopra vagy falra is felszerelheti. VIGYÁZAT: A referenciaállomás elmozdulása befolyásolja a terméknek küldött, a pontos pozícióval kapcsolatos korrekciós adatokat. A referenciaállomást szorosan kell az oszlopra vagy falra szerelni. VIGYÁZAT: A térképen lévő elemek helyzete megváltozik, ha elmozdítja a referenciaállomást. Módosítsa az elemek elhelyezkedését a térképen, vagy végezze el újra a telepítést az Automower

Connect alkalmazásban.

99.4.1 Szerelőeszközök

• Csavarhúzó, Torx 20.

• Imbuszkulcs, 4 mm-es. A doboz tartalmazza.

99.4.2 A referenciaállomás felszerelése

1. Rögzítse az oszlopot szorosan a falhoz, tetőhöz

vagy a talajra. Győződjön meg arról, hogy az oszlop nem tud elmozdulni, továbbá hogy nem lehet véletlenül elmozdítani.

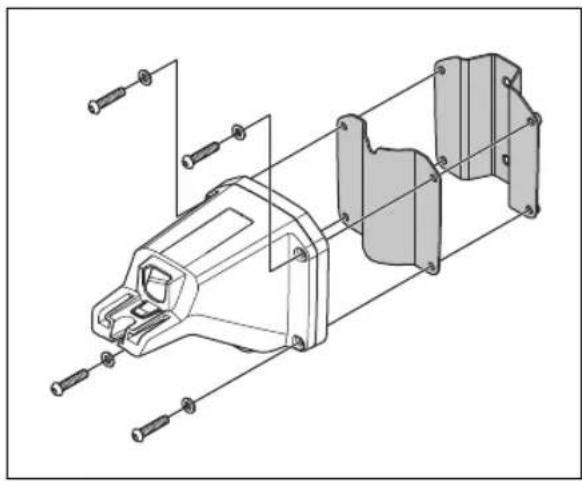

2. Rögzítse a tartókonzolt és az egyik oszlopkonzolt

a karhoz a 4 csavarral (4 mm-es imbuszkulcs). Megjegyzés: Az oszlopkonzolok 2 méretben kaphatók, hogy illeszkedjenek a különböző oszlopméretekhez. Válassza ki a megfelelő oszlopkonzolt a felszereléshez.

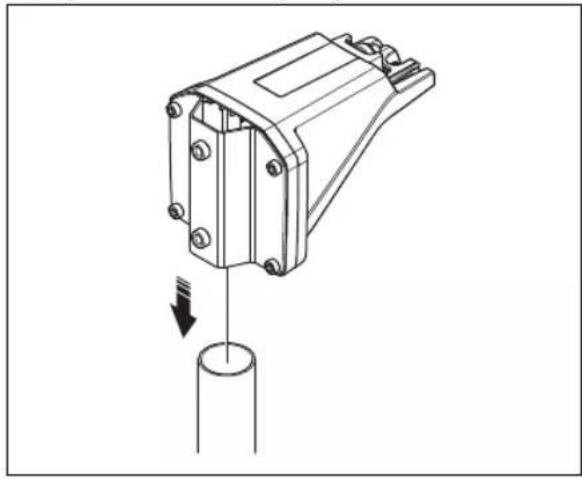

3. Helyezze a kart az oszlop tetejére.

Megjegyzés: A referenciaállomást az oszlop tetejére kell felszerelni.

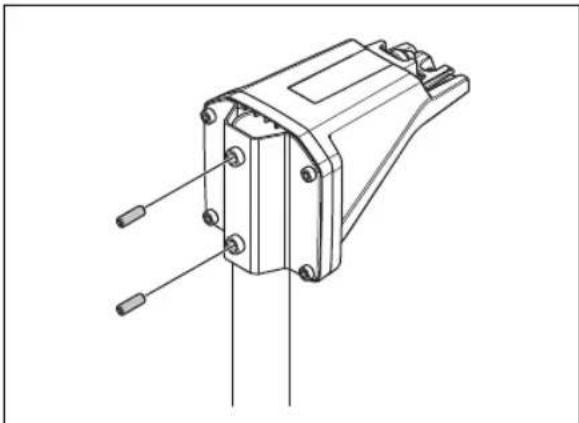

4. Rögzítse a referenciaállomást az oszlophoz a 2

csavarral (4 mm-es imbuszkulcs).

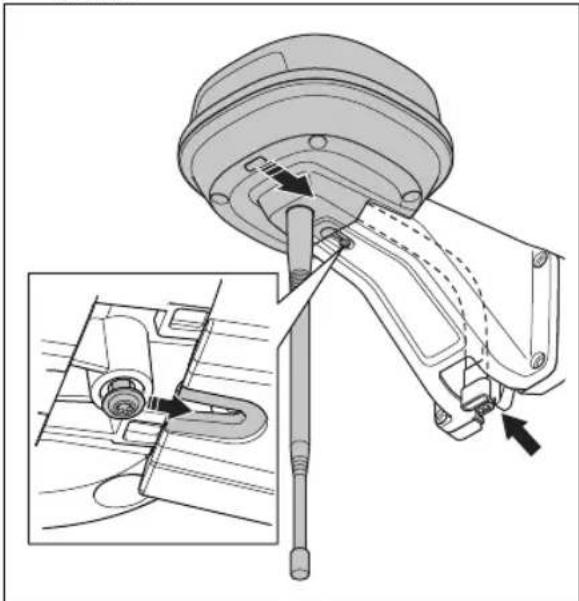

- Telepítés 1512 - 006 - 30.10.20235. Húzza át a referenciaállomás kábelét a karon lévő nyíláson, és szerelje fel a referenciaállomást a karra.

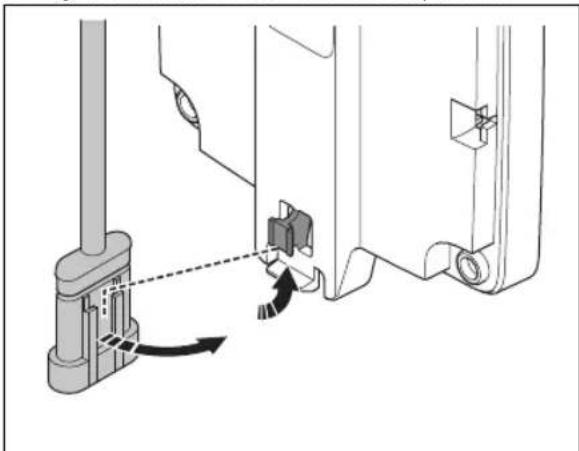

6. Rögzítse a csatlakozót a karon lévő kapcsokra.

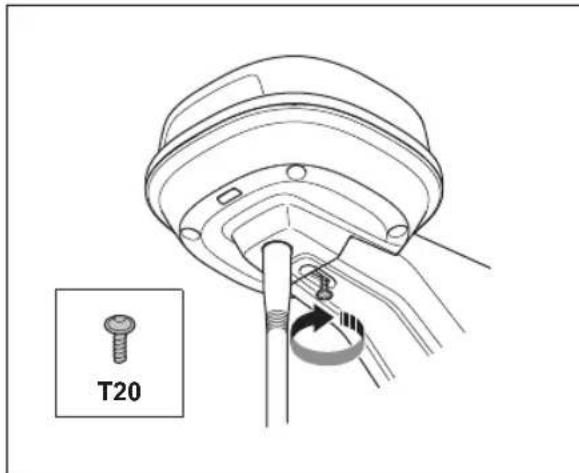

7. Húzza meg a referenciaállomás karján lévő csavart

8. Csatlakoztassa a kisfeszültségű kábelt

a referenciaállomáshoz és a tápegységhez. Lásd: A tápegység elhelyezésének megállapítása157. oldalon

9. Rögzítse az oszlophoz a referenciaállomástól

a tápellátásig futó kisfeszültségű kábelt kábelkötözők segítségével. VIGYÁZAT: Ha a kisfeszültségű kábel nincs szorosan csatlakoztatva kábelkötözőkkel, az erős szélben megsérülhet.

10. A talaj fölött 30-200 cm/1-6.5 láb távolságra

helyezze a tápegységet. Lásd: A tápegység elhelyezésének megállapítása157. oldalon

11. Csatlakoztassa a tápkábelt egy 100-240V-os

12. Várjon, amíg a LED-es állapotjelző folyamatos

zöld fénnyel nem világít. Először a LED állapotjelző néhány percig zölden villog. Lásd: A referenciaállomáson lévő LED jelzőlámpa162. oldalon

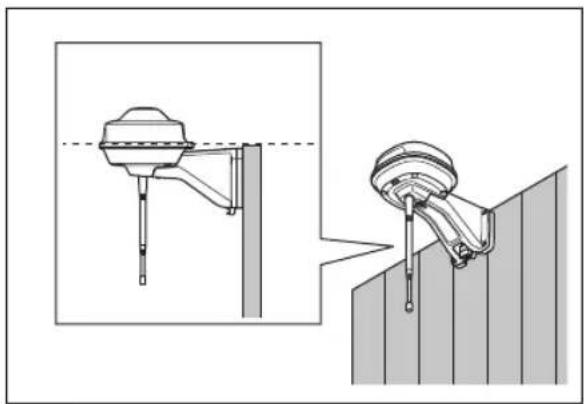

99.4.3 A referenciaállomás falra történő

felszerelése Megjegyzés: Mivel a falak anyaga eltérő lehet, a falra szereléshez szükséges csavarok nincsenek mellékelve.

1. Tartsa a referenciaállomás karját a falhoz, ahová

fel szeretné szerelni. Készítsen 4 jelzést a falon, ahová a 4 csavart fogja rögzíteni. 1512 - 006 - 30.10.2023 Telepítés - 159Megjegyzés: Ha a referenciaállomást falra szerelik fel, a referenciaállomás tetejének a fal felett kell lennie.

2. Fúrjon 4 lyukat a falba a 4 csavar számára.

3. Szerelje fel a referenciaállomást a falra 4

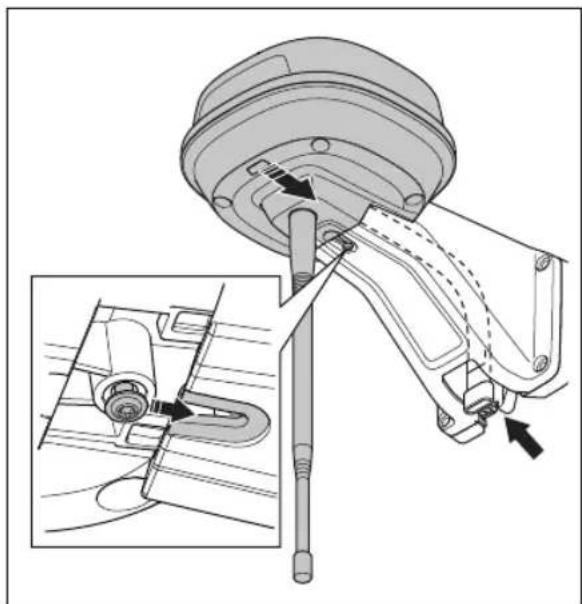

4. Vezesse át a referenciaállomás kábelét a karon

lévő nyíláson, és szerelje fel a referenciaállomást a karra.

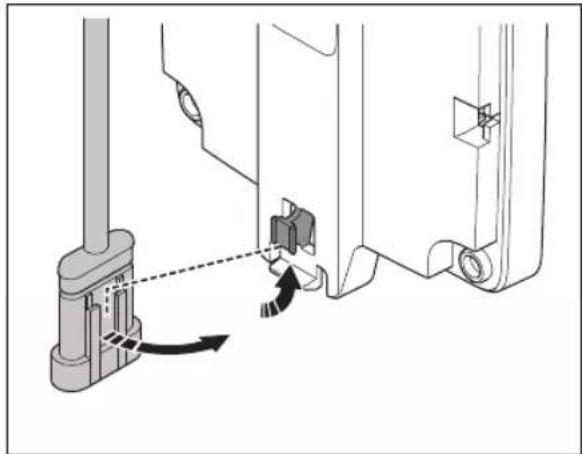

5. Rögzítse a csatlakozót a karon lévő kapcsokra.

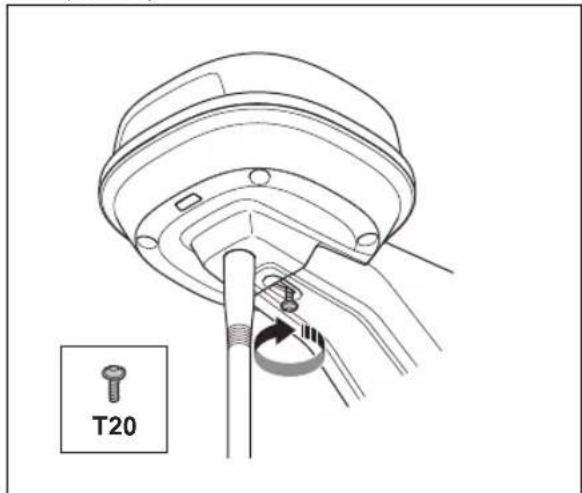

6. Húzza meg a referenciaállomás karján lévő csavart

- Telepítés 1512 - 006 - 30.10.20237. Csatlakoztassa a kisfeszültségű kábelt a referenciaállomáshoz és a tápegységhez.

8. Rögzítse a falhoz a referenciaállomástól

a tápellátásig futó kisfeszültségű kábelt kábelkötözők segítségével. VIGYÁZAT: Ha a kisfeszültségű kábel nincs szorosan csatlakoztatva kábelkötözőkkel, az erős szélben megsérülhet.

9. A talaj fölött 30-200 cm/1-6.5 láb távolságra

helyezze a tápegységet. Lásd: A tápegység elhelyezésének megállapítása157. oldalon

10. Csatlakoztassa a tápkábelt egy 100-240V-os

11. Várjon, amíg a LED-es állapotjelző folyamatos

zöld fénnyel nem világít. Először a LED állapotjelző néhány percig zölden villog. Lásd: A referenciaállomáson lévő LED jelzőlámpa162. oldalon

100.1 Bevezetés - karbantartás

A termék jobb működése és élettartama érdekében rendszeresen tisztítsa a terméket, és szükség esetén cserélje ki a kopott alkatrészeket.

100.2 Karbantartási terv

A karbantartási terv mutatja a termék szervizelésének és karbantartásának menetét. A jobb működés és a termék élettartamának növelése érdekében tartsa be a karbantartási tervet. X = Az utasítások szerepelnek ebben a használati utasításban. O = Az utasítások nem szerepelnek ebben a használati utasításban. Beszéljen a hivatalos márkaszervizzel. Előkészítés Évente Három- évente Tisztítsa meg a terméket. Lásd: Tisztítsa meg a terméket161. oldalon . X Vizsgálja meg a terméket sérülések és kopás szempontjából. X Frissítse a firmware-t. O Ellenőrizze a szervizüzeneteket az ajánlott frissítésekre vonatkozóan. O Szervizelés Ellenőrizze a csavarok meghúzási nyomatékát. Lásd: Meghúzási nyomatékok162. olda- lon

Cserélje ki a levegőszűrőt. O Nyissa fel a terméket, és cserélje ki az összes tömítőszalagot. O

100.3 Tisztítsa meg a terméket

FIGYELMEZTETÉS: A karbantartás vagy tisztítás előtt válassza le a terméket a tápegységről. VIGYÁZAT: Ne használjon nagynyomású tisztítóberendezést a termék tisztításához. Ne használjon oldószert a tisztításhoz. Szükség esetén tisztítsa meg a terméket egy nedves ruhával. 1512 - 006 - 30.10.2023 Karbantartás - 161100.4 Meghúzási nyomatékok Csavar Szerszám Meghúzási nyomaték (Nm) Felső vázszekrény az alsó vázszekrényhez Torx 20 1,8 Referenciaállomás és a kar között Torx 20 1,8 A kar és az oszlop között Imbuszcsavar, 4 mm 5–6 Kar, valamint tartó- és oszlopkonzol Imbuszcsavar, 4 mm 5–6 101 Hibaelhárítás

101.1 A referenciaállomáson lévő LED jelzőlámpa

Fény Állapot Villogó zöld fény A referenciaállomás bekapcsolása. Várjon néhány percet. Folyamatos zöld fény Működés folyamatban. Villogó piros fény A referenciaállomás hiba miatt nem működik. Húzza ki a tápkábelt, majd csatlakoztas- sa újra a termék újraindításához. Ha a probléma nem szűnik meg, lépjen kapcsolatba a hivatalos márkaszervizzel. Villogó fehér fény Firmware-frissítés szükséges. Forduljon a helyi Husqvarna-képviselőhöz. Villogó sárga fény Csak a jelismétlő üzemmódban levő referenciaállomásra vonatkozik: A jelismétlő üzemmódban lévő referenciaállomás nem csatlakozik a fő referenciaállomáshoz. A re- ferenciaállomás indítási módban van, vagy nem csatlakozik a fő referenciaállomáshoz. Ha nincs kapcsolat, ellenőrizze a fő referenciaállomást vagy a legközelebbi jelismétlőt. 102 Tárolás és leselejtezés

Ha a referenciaállomást beltéren tárolja, hagyja a kart az oszlophoz vagy a falhoz rögzítve, hogy a referenciaállomást ismét az eredeti helyére tudja visszaszerelni. Ha télen kültéren tartja a referenciaállomást, javasoljuk, hogy tartsa csatlakoztatva a tápegységet.

102.2 Hulladékkezelés

Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

162 - Hibaelhárítás 1512 - 006 - 30.10.2023103 Műszaki adatok

103.1 Műszaki adatok

Méretek Hossz, max. hossz az oszlop felszereléséhez szükséges lemezzel, cm/hüvelyk 36/13,8 Szélesség, cm/hüvelyk 19/7,5 Magasság, cm/hüvelyk 36/13,8 Tömeg, referenciaállomás, kg/font 0,88/1,9 Tömeg, kar, kg/font 0,33/0,73 Termékadatok Tápegység típusa ADP-40KR, ADP-40FW XX Tápellátás bemenete, V AC 100–240 Tápellátás kimenete, V DC 28 Tápellátás kimenete, A 1,3 Kisfeszültségű kábel, hossz, m/láb 20/66 IP-kód, referenciaállomás IPX5 IP-kód, tápegység IP44 Teljesítményfelvétel, W 2 Támogatott frekvenciasávok Bluetooth

frekvenciatartomány (szervizeléshez) 2400,0–2483,5 MHz SRD868 (Európa) 863–870 MHz SRD915 (Észak-Amerika) 902–928 MHz SRD915 (Ausztrália) 915–928 MHz SRD915 (Új-Zéland) 915–928 MHz Teljesítményosztály Bluetooth

kimeneti teljesítmény (szervizeléshez) 8 dBm SRD868 (Európa) 13 dBm SRD915 (Észak-Amerika) 13 dBm SRD915 (Ausztrália) 13 dBm SRD915 (Új-Zéland) 13 dBm Nem garantálható a teljes kompatibilitás a termék és más, vezeték nélküli típusú rendszerek, például távvezérlők és rádióadók között. 1512 - 006 - 30.10.2023 Műszaki adatok - 163103.2 Bejegyzett védjegyek

szóvédjegy és embléma a(z) Bluetooth SIG, inc. bejegyzett védjegye, és ezen jelzések Husqvarna általi használata licencelés keretében történik.

164 - Műszaki adatok 1512 - 006 - 30.10.2023104 Megfelelőségi nyilatkozat

104.1 Eredeti EU megfelelőségi nyilatkozat

1512 - 006 - 30.10.2023 Megfelelőségi nyilatkozat - 165104.2 Lefordított EU megfelelőségi nyilatkozat A Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone] a saját felelősségére kijelenti, hogy a termék: Leírás Kommunikációs készlet Márka HUSQVARNA Típus/modell HUSQVARNA Reference Station Megjelölés A 2023 év 44. hetében vagy azt követően kiadott sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2014/53/EU „Rádióberendezésekre vonatkozó” 2011/65/EU „Bizonyos veszélyes anyagok alkalmazásának korlátozásával kapcsolatos” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra;

• ETSI EN 303 413 V1.2.1 Manne Alzén Huskvarna A Husqvarna AB Pro Robotics kutatási és fejlesztési részlegének igazgatója. Husqvarna Divízió. A műszaki dokumentációk felelőse.
