GEBRUIKSAANWIJZING SM200AL SCHEPPACH

Verklaring van de symbolen op het product

	Waarschuwing! Bij het Niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig!
	WAARSCHUWING - Ter verminderin van het risico op letsel,要去 de ge-bruikshandleiding worden gelezen!
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies+zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materiaalen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag nicht worden bewerkt!
	Draag een verilgheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat hunnen leiden tot verlies van het gezichtsvermogen.
	Let op! Voor montage, reiniging, ombouw, instandhouding, opslag en transport要去 u het apparaat uitschakelen en loskoppelen van de stroomvoorziening.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding 56
2. Apparaatbeschrijving (afb. 1). 56
3. Leveringsomvang / uitpakken 56
4. Beoogd gebruik 56
5. Algemene veiligheidsvoorschriften 57
6. Technische gegevens 60
7. Uitpakken 61
8. Montage 61
9. Bediening 62
10. Reiniging en onderhoud 63
11. Elektrische aansluiting 63
12. Opslag 64
13. Afvalverwerking en hergebruik 64
14. Verhelsen van storingen 65
15. Conformiteitsverklaring 305

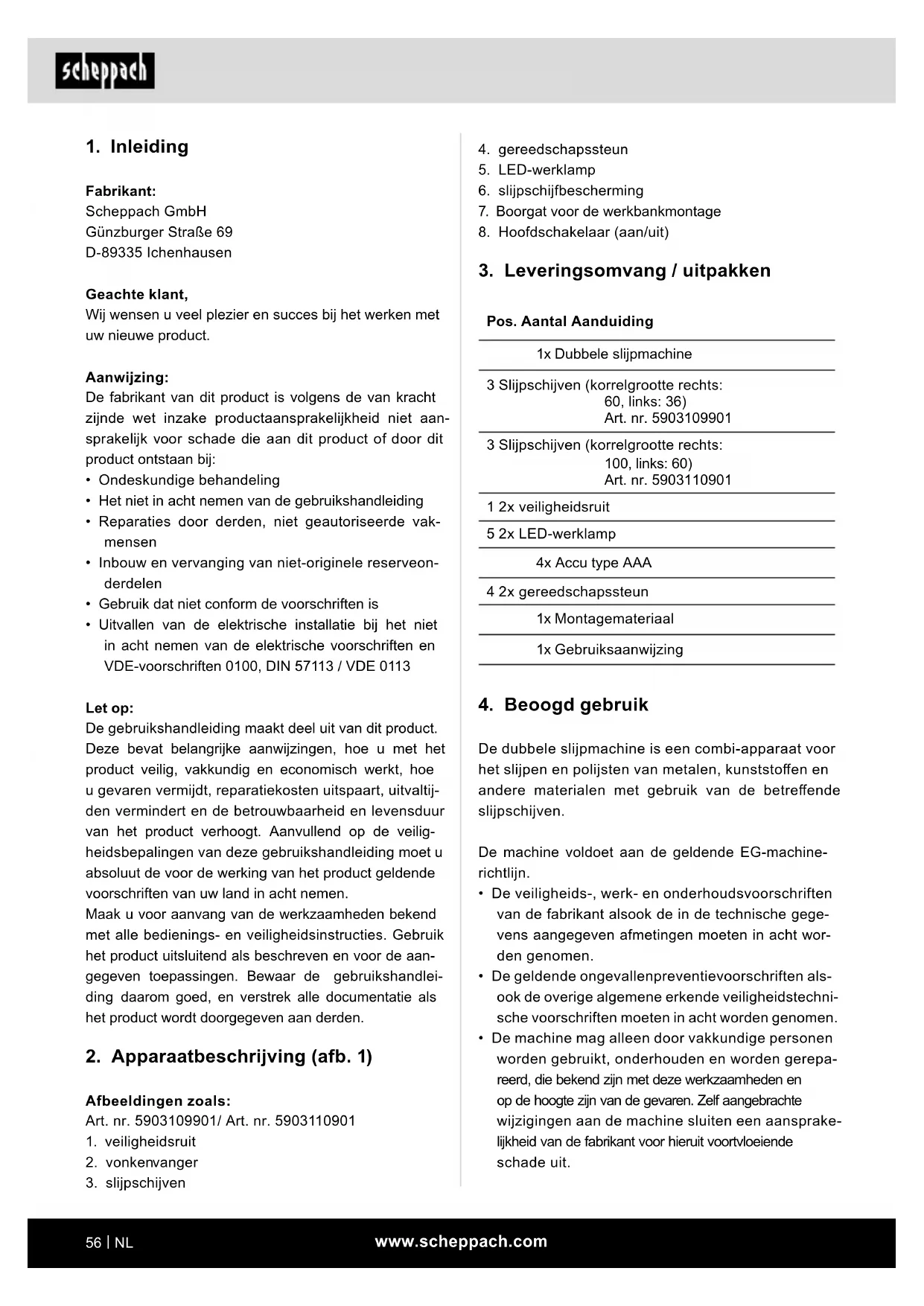

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succès bij het werken met uw nieuwe product.

Aanwijzig:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
• Het Niet in zich nemen van de gebruikshandelieiding
• Reparaties door derden, nicht geauthoriseerde vak-mensen
• Inbouw en verwanging van Niet-originele reserveonderdelen
• Gebruik dat nicht conform de voorschriften is
• Uitvallen van de elektrische installmentie bij het Niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart,uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absolutut de voor de werkung van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstrumenties. Gebruik het productuitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding waarom goed, en verstrek alle documentatie als het product worden doorgegeven aan derden.

2. Apparaatbeschrijving (afb. 1)

Afbeeldingen zoals:

Art. nr. 5903109901/ Art. nr. 5903110901

1. veiligheidsruit
2. vonkenvanger

3. slijpschijven

4. gereedschapssteun

5. LED-werklamp
6. lijpschijfbescherming
7. Boorgat voor de werkbankmontage
8. Hoofdschakelaar (aan/uit)

3. Leveringsomvang / uitpakken

Pos. Aantal Aanduiding

1x Dubbele slijpmachine

3 Slijpschijven (korrelgrootte rechts: 60, links: 36) Art. nr. 5903109901

3 Slijpschijven (korrelgrootte rechts: 100, links: 60) Art. nr. 5903110901

1 2x veiligheidsruit

5 2x LED-werklamp

4x Accu type AAA

4 2x gereedschapssteun

1x Montagematerialial

1x Gebruiksaanwijzing

4. Beoogd gebruik

De dubbele slijpmachine is een combi-apparaat voor het slijpen en polijsten van metalen, kunststoffen en andere materialen met gebruik van de betreffende slijpschijven.

De machine voldoet aan de geldende EG-machineerichtlijn.

• De verilgheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen要去en in acht worden genomen.
• De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften要去en in acht worden genomen.

• De machine mag alleen door vakkundige personen worden gebrukt, onderhonden en worden gerepaereerd, die bekend zich met deze werkzaamheden en op de hoogte zich van de gezaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeieende schade uit.

• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gezruikt.

• De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is Niet volgens de voorschriften. De gebruiker/bediener en Niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.
• Let erop dat once apparaten volgens het beoogd gebruik Niet voor bedrijfsmatige, ambachtelijkke of industriuele toepassingen zich ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrièle ondernemeningen of bij soortgelijke werkzaamheden worden ingezet.

Restrisico's

Ondanks beoogd gebruik hunnen bepaalde restrisico-factoren nicht volledig worden vermeden. Op grond van de constructie en de montage van de machine kan het volgende optreden:

• Aanraking van de slijpschijf in de Niet-afgedekte zone.
• Wegslingeren van onderdelen uit beschadigde slijpschijven.
• Wegslingeren van werkstukken en delen van werkstukken.
• Gehoorschade wanneer de vereiste gehoorbescherming Niet worden gedragen.
• Longschade, als geen geschikt stofmasker worden gedragen.
• Lichamelijk letsel door hand-arm-bewegingen als het apparaat gedurende een langereperiode worden gebrukt of Niet conform de voorschriften worden bediend en onderhoden.
• Gevaar door stroom bij toepassing van ongeschikte elektrische aansluitingen.
• Daarnaast kan er, ondanks alle voorzorgsmaatregelen, spreke zich van Niet-zichtbare restrisico's.
• Restrisico's kennen worden geminaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acheit worden genomen.

5. Algemene veiligheidsvoorschriften

Algemene vergilheidsvoorschriften voor elektrische apparaten

WAARSCHUWING!

Lees alle verilgheidsvoorschriften, aanwijzingen, afbeelden en technische gegevens die bij dit elektrische gereedschap zich meegeleverd.

Nalatigheden bij het Niet naleven van de onderstaande aanwijzingen können elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwij-zingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruekte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen konnen leiden tot oncegallen.
b) Werk met het elektrisch gereedschap Niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produeert vonken, waardoor stof of dampen+kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kutu de controle over het elektrische apparaat verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd uw elektrisch gereedschap uit de buurt van regen of vocht. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer Niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken.

Houd het netsnoeruitdebuurt vanhitte, scherpe randen of bewegende delen.Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindt het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving Niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van Personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van on-achtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemmingsmiddelen en ook.altijd een veiligheidsbril.

Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheids-schoenen, een veiligheidshelm of gehoorbescherming, alaar gelang het soort elektrische apparatus en de toepassing ervan, verkleint het risico op verwonden.

c) Vermijd ingebruikname zonder toezicht. Controller of het elektrisch gereedschap is uit geschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als uijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u.altijd uw evenwicht behoudt.

Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren konnen worden vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd,要去 den deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u.altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

1. Gebruik en behandeling van het elektrische gereedschap
   a) Zorg dat het elektrische gereedschap Niet overbelast raakt. Gebruik voor de werkzaamheden het waarvoordedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiligier in het aangegeven vermogensbereik.
   b) Gebruik geen elektrisch apparatusat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
   c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstelleningen wijzigt, inzetstukken verrangt of het elektrische apparaat wegelt. Deze voorzorgsmaatregel voorkomt dat het elektrisch gereedschap per ongeluk worden gestart.
   d) Bewaar Niet-gebruekte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat Niet gebruiken door Personen die er nicht mee vertrouwd zijn of deze aanwijzingen nicht hebben gelezen. Elektrische apparaten zich gevaarlijk als ze door onervaren Personen worden gebruikt.
   e) Voer zorgvuldig onderhouduit aan elektrische apparaten en accessoires. Controller of bewegende delen probleemloos functioneren en Niet klemmen, of onderdelen gebroken of beschadigdijken, waardoor de functie van het elektrische gereedschap worden beinvloed.

Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhoven elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhonden snijgereedschap met scherpe snijranden klemt minder nsl vast en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd waar bij rekening met de omstandigheden waarin gewerkt worden en deuit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situatuies.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad+zijn, kan het elektrisch gereedschap in onvoorziene situatuies Niet veilig bediend en onder controle gehonden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee worden gewaarborgd dat de veiligheid van het elektrisch apparaat behouden blijft.

WAARSCHUWING!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

Veiligheidsvoorschriften voor tafelslijpmachines

a) Gebruik geen beschadigde inzetstukken. Controleer voor elk gebruik de inzetstukken, zoals slijpschijven op splintervorming en scheuren. Als u het inzetstuk gecontroleerd en ingezet hebt, zorg er dan voor dat uzelf en andere personen buiten de zone van het roterende inzetstuk blijven en LAST het apparaat 1 min lang met het maximale toerental lopen. Beschadigde inzetstukken breken meestal in de testtijd.

b) Het toegestane toerental van het inzetstuk moet minimaal zo hoog zijn als het op het elektrisch gereedschap aangegeven maxima- le toerental. Accessoires die sneller draaien dan toegestaan, kuren afbreken en weggeslingerd worden.
c) Slijp nooit op de zichvlakken van de slijpschijf. Slijpen op de zichvlakken kan de slijpschijf lately bar-sten en uit elkaar trekken.

Apparaatspecifieke veiligheidsinstrumentes voor dubbele slijpmachine

• Raak het netsnoer Niet aan als alles zichtenden het gebruik worden beschadigd of worden doorgesneden. Trek direct de voedingsstekker los en LAST het apparaatervoolgens aansluitend uitsluitend door een technicien of een erkend servicepunt repareren.
• Gebruik het apparaat Niet als het vochtig is en ook Niet in een vochtige omgeving.
• Als u werkzaamheden in de buitenlucht uitvoert, sluit u het apparaat aan op een aardlekschakelaar met maximaal 30mA activeringsstroom. Gebruik uitsluitend een voor buitenshuis goedgekeurd ver-lengsnoer.
• Trek bij gevaar direct de voedingsstekker uit het stopcontact.
• Verwijder het netsnoer algijd via dechterzijde van het apparaat.
• Brandgevaar door vonken! Als u metalen slijpt ontstaan er vonken. Let erkaarom absolut op dat er geen Personen in gevaar worden gebracht en er zich geen brandbare materialen in de nabijheid van het werkbereik bevinden.

Waarschuwing! Giftige dampen!

Het bewerken van schadelijke/giftige stoffen vormt een gevaar voor de gezondheid voor de persoon die het apparaat bedient of in de nabijheid van aanweizi ge Personen.

• Draag.altijd eenveiligheidsbril,gehoorbescherming,stofmasker enveiligheidshandschoenen.

Gevaar voor brandwonden!

Het werkstuk worden heet tijdens het slijpen. Grijp het nooit vast aan het te bewerken punt en LAST het voldoende afkoelen. Onderbreek met name bij languerdurrende slijpwerkzaamheden alkjd weer de bewerking en LAAT het werkstuk afkoelen voordat u verdergaat met het slijpen. Een continubedrijf van langer dan 10 minutes mag nicht worden overschreden.

• De dubbele slijpmachine is geschikt voor droog vlakslijpen van metalen oppervlakken. Het apparaat mag uitsluitend worden gezruikt voor droogslijpen.
• Asbesthoudend materiaal mag nicht worden bewerkt.
  Asbest worden beschouwd als kankerverwekkend.
  Gebruik geen beschadigde slijpschijven.
• Gebruik uitsluitend slijpschijven waarvan de gegeven overeenkomen met het typebordje van de machine. De omloopsnelheid moet gelijk of groter zich dan het aangegeven,aantal.
• Stel de veiligheidshouder (vonkenschem) en veiligheidsschijf regelmatig af zodate slijtage van de slijpschijven worden gecompenseerd. Houd de afstand zo gering möglichk.
• Vermijd aanraking met de draaiende slijpschijf.
• Gebruik het apparaat Niet zonder toezicht.
• Gebruik het apparaat nooit voor andere doeleinden.
• Let alkijd op dat het apparaat is uitgeschakeld, voordat u de voedingsstekker in het stopcontact steekt.
• Schakel alsijd eerst het apparaat in en breng daarna pas het werkstuk gegen de slijpschijf. Hef na de bewerking het werkstuk op en schakel daarna pas het apparaat UIT.
• Houd het werkstuk alsijd goed met beiden handen vast.
  Zorg voor een veilige stand.
• Laat de slijpschijf/slijpschijven na bewerking van metalen volledig tot stilstandkommen.
• Trek bij werkonderbrekingen voor alle werkzaamheden aan het apparaat en bij Niet gebruik.altijd de voedingsstekker uit het stopcontact.
• Ga voorzichtig en zorgvuldig om met het apparaat. Het apparaat要去 algid schoon, droog en vrij van olie of smeervet়.
• Wees.altijd alert! Let altijd op waar u mee bezig ben en ga verstandig te werk. Gebruik het apparaat in geen geval als u Niet geconcentreerd bent of u niet goed voelt.
• Slijpschijven moeten dusdanig worden bewaar dat deze Niet wordenblootgesteldaan Mechanische beschadigingen en schadelijke milieu-invloeden.
• Geen defecte of cervormde slijpschuiven gebruiken.
• Instelling van de vonkenvanger regelmatig controeren en de slijtage van de slijpschijf overeenkomstig afstellen. De afstand:tussen de vonkenvanger en de slijpschijf zo Klein möglich houden (niet groter dan 2mm

• Instelling van de gereedschapssteun regelmatig controleren en de slijtage van de slijpschijf overeenkomstig afstellen. De afstandussen de vonkenvanger en de slijpschijf zo Klein möglich houden (niet groter dan 2mm

• Uitsluitend slijpschijven gebruiken waarvan het boorgat exact op de as van de dubbele slijpmachine past. Geen slijpschijven met een teklein boorgat gebruiken.

• Schijfmoer Niet te ver doordraaien.
• Niet slijpen met een koude slijpschijf. Slijpschijf voor aanvang van de werkzaamheden gedurende een minuut stationair lately draaien.
• Slijp nooit gegen de zichvlakken van de slijpschijf. Alleen op de kopse Kant slijpen.
• Koelmiddel direct op de slijpschijf aanbrengen. Koelmiddel kan de bindingssterkte van de slijpschijf beinvloeden wat tot uitval kan leiden.
• Vonken können gevaarlijk zijn. Niet in de nabijheid van ontvlambare gassen of vloeistoffen slijpen.
• Bij het inschakelen van het apparaat aan de zijkant van de slijpschijf staan.
• Slijpschijf alleen aan de kopse Kant uitlijnen. Door het slijpen aan de zijvlakken kan de slijpschijf te dun worden voor een veilig gebruik.
• Slijpen genereert warmte. Werkstuk pas vastpakken, als dit voldoende is afgekoeld.
• Uitsluitend slijpschijven gebruiken die voor een veilig gebruik van de dubbele slijpmachine zijn vervaardigd. Geen slijpschijf gebruiken waarvan de aangegeven maximum toerental lager is dan het gespecifieerde toerental van het apparaat.

Motor 230-240 V~ / 50 Hz
Opgenomen vermogen	S1 250 W S2 10 min 500 W
Toerental	2980 min¹
Diameter slijpschijf	200 / 200 mm
Minimumdiameter slijpschijf (na slijtage)	160 mm
Diameter Slijpschijfboring	15,88 mm
Schijfbreedte links/rechts	20 / 20 mm 20 / 40 mm
Werklamp	LED met 2x accu
Gewicht 12 kg 13,5 kg
Accutype R03
Nominalecapaciteit	2000 mAh
Nominalespanning	1,5 V
Bouwgrootte Micro AAA

Technische wijzigingen voorbehonden!

Inschakelduur:

De inschakelduur S2 10 min (kortstondig bedrijf) geeft aan dat de motor met het nominale vermogen (500W) slechts gedurende de op het gevevensplaatje aangegeven tijd (10 min) permanent mag worden belast. Anders zal deze ontoelaatbaar warm worden. Tijdens de pauze koelt de motor wee af tot uitgangstemperatuur.

Geluid en trilling

De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

Geluidsdrukniveau LpA	79 dB
Onzekerheid KpA	3 dB
Geluidsvermogensniveau LwA	92 dB
Onzekerheid KwA	3 dB

Trillingskenwaarden (hand-arm-trilling)

Vibratie a_h 2,5 m/s2

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
  Zorg dat het apparaat Niet overbelast raakt.
• Laat het apparaat eventeel controlleren.
• Schakel het apparaat UIT als deze Niet in bedrijf is.
• Voorbeelden van maatregelen om de belasting door trillingen te verminderen zijn: het dragen van hand Schoenen tijdens het gebruik van het gereedschap en de duur van de werkzaamheden.

Hierbij要去en alle onderdelen van de bedrijfscylus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarindeze ingeschakeld is, maar onbelast draait).

7. Uitpakken

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden nicht erkend.
• Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.
  Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-onderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen once artikelnummers alsook type en bouwjaar van het product aan.

WAARSCHUWING!

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderenogeniet met plastic zakken, folies enkleine onderdelen spelien! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage

Controleer Voor het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

Trek altijd de voedingsstekker eruit voordat u instellen-gen aan het apparaat UITvoert.

Trek bij onderhouds- of montagewerkzaamheden alttijd de voedingsstekker uit het stopcontact.

• De machine要去 stabiel worden opgesteld, dit betekent op een werkbank bijv. vastschroeven.
• Voor ingebruikname要去en alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zichn gemonteerd.

• De slijpschijven要去en vrij hunnen draaien.

• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de gegevens van het stroomnet.

Veiligheidsvoorschrift! Apparaat pas aansluten als alle montage- en afstelwerkzaamheden zijn aufgerond en de gebruikshandleiding en de veiligheidsvoorschriften zich gelezen en begrepen.

8.1 Gereedschapssteun (links en rechts) (afb. 1, 2, 2.1)

SM200L 59031009901

1. Gereedschapssteun (4) met platkopbouteen (M6x10) (a) en stergreepmoer (b) op de slijpschijfbescherming (6) vastschroeven.
2. De afstand:tussen de slijpschijf (3) en de gereed-schapssteun (4) moet op max 2 mm worden ingesteld.

SM200AL 5903110901

1. Gereedschapssteun (4) met vleugelbout (a) en schijf (b) op de slijpschijfbescherming (6) vastschroeven.
2. De afstand:tussen de slijpschijf (3) en de gereed-schapssteun (4) moet op max 2 mm worden ingesteld.

8.2 Vonkenvanger met led-werklamp (links en rechts) (afb. 1, 3)

1. Vonkenvanger (2) met led-werklampen (5) telkens met 2 lenskopbauten M5x8 (c) op de slijpschijfbescherming (6) vastschroeven.
2. De afstand tot de slijpschijf (3) mag maximaal 2 mm zijn. Afstand:tussen de vonkenvanger (2) en de slijpschijf (3) kan door het losser draaien van de beide lenskopbouten (c) worden ingesteld.
3. Schroeven goed aanhalen.

8.3 Led-werklamp (afb. 1, 4, 4.1, 4.2)

1. De verlichting (5) kan door het indrukken van de schakelaar (d) op de lamp worden ingeschakeld. Door opnieuw indrukken, worden de verlichting weeuitgeschakeld.
2. Om de accu's (2x AAA R03 1,5V) teplaatsen/te verrangen, opent u het accucompartment (afb. 4.1).
3. Plaats de accu's (2x per zijde) (afb. 4.2).
4. Bij het verwangen van de accu's, moeten de verbruike accu's milieuvriendelijk worden afgevoerd en ingeleverd.
5. Plaats het deksel van het accucompartiment in omgekeerde volgorde terug in (afb. 4.1).

8.4 Veiligheidsruit (afb. 1, 5, 5.1)

1. Veiligheidsruit (1) met platte kopbouten M5x55 (e) enkartelschroef (f) op de led-werklamp (5) monteren.
2. De beveiliging is individuel instelbaar, zo dat de ogen van de gebruikerijdens het slijpen worden beschermd.

9. Bediening

Letop!

Het product voor de ingebruiktelling in ieder geval volledig monteren!

In-/uitschakelen

• Voor het inschakelen zet u de aan/uit-schakelaan (8) in stand ON.
• Voor het uitschakelen zet u de aan/uit-schakelaar ((in stand OFF.

Begin pas met schuren als het apparaat het maximum toerental heeft bereikt.

Werkinstructies

• Let op dat u met een geringe druk van het werkstuk op de slijpschijf de Beste resultaten zal bereiken, aangezien dan met een constant toerental worden gewerkt. Hoe hoger de druk op het werkstuk hoe meer de slijpschijf zal afremmen en tot stilstand kommt. Hierdoor zal de motor overbelast raken en zullen de werkzaamheden eerder länger duren.
• Beschem kreine werkstukken voor uw eigengveiligheid.altijd met een bankschoef of een klem.

Schuren

• Het werkstuk op de werkstuksteun (4) leggen en langzaam onder de gewenste hoek gegen de slijpschijf (3) brengen tot deze de slijpschijf raakt.
• Om een optimaal slijpsresultaat te verkrijgen en de slijpschijf (3) gelijkmatig te latenten slijten, moet het werkstuk LichtjesBeenweer worden bewogen gegen de slijpschijf (3).
• Het werkstuk.altijdweerlatenafkoelen.

Let op!

Als tijdens de werkzaamheden de schijf geblokkeerd raakt, verwijdert u uw werkstuk en wacht u tot het apparaat het maximale toerentaleer heert bereikt.

Vervangen van de slijpschijf

Let op: Om letsel door onvoorzien starten van de dubbele slijpmachine te vermijden, moet voor het vervangen van de slijpschijf het apparaat altijd wordenuitgeschakeld (schakelaarpositie op "0") en de voedingsstekker uit het stopcontact worden getrokken.

Vonkenvanger en veiligheidsruit losdraaien en zo ver möglichk uittrekken, maar nicht demonteren.
- Gereedschapssteun losdraaien en zo ver möglichukuittrekken.
- Schroeven van de slijpschijfbescherming (6) losdraaien en deze wegemen.
- Buitenflens en oude slijpschijf wegnen, de neue sleijpschijf terugplaatsen.

Aanwijzing:

• Verwijder de kartonnen sluitingen Niet die aan de zijkanten van de neue slijpschijf zijn bevestigd, aangezien deze er voor zorgen dat de flenzen de slijpschijf goed ondersteunen.
• De neue slijpschijf controleren op scheuren en andere zichtbare schade en zo nodig afvoeren.
• Flens en moer waar'erugplaatsen.
• De moer met een moersleutel Niet te vast aanhalen, waar dat anders de slijpschijf kan breken.
• Slijpschijfbescherming (6) in omgekeerde richting weer monteren.
• Gereedschapssteun, vonkenvanger en veiligheidsruit waar conform de montagehandleiding afstellen.

10. Reiniging en onderhoud

Koppel de voedingsstekker los Voorafgaand aan alleinigingswerkzaamheden.

Reiniging

• Houd de veiligheidsinrichtingen, luchtseuven en motorbehuizing vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage drukuit.
• Het apparaat na elk gebruik reinigen.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen. Hierdoor konnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaatterecht komt. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

Onderhoud

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of naturulijke slijtage, resp. de volgende delen als verbruiksmateriaal worden gebruikt. Slijtageonderdelen*: Slijpmiddel

* Niet persé meegeleverd!

Reserveonderdelen en accessoires waarverkrijgbaar bij ons servicecentrum. Scan hertoe de QR-code op de titelpagina.

11. Elektrische aansluting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruekte verlengsnoer要去en eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijk oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken,ondat over het netsnoer is gereden.
• Beschadigde isolatie odomat de stekker uit de wand-contactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen nicht worden gebrukt en+zijn levensgevaarlijk als de isolatie is beschadigd.

Controller de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controlleren het netsnoer Niet op het stroomnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding H05VV-F.

Op de aansluitkabel要去 de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 230 - 240 V~ zich.
• Verlengsnoeren要去en tot een lenghte van 25 m een doorsnede hebben van 1.5 vierkante millimeter.

Aansluitingen en reparations aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatie van de machine
• Gegevens van het typeplaatje van de motor

Aansluittype Y

Als het netsnoer moet worden verrangen, dan要去 dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

12. Opslag

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontogankelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort nicht bij het huishoudelijkke afval, maar moeten worden ingezameld resp. geschaffen worden afgevoerd!

• Oude batterijen of accu's die nicht vast in het afgedankte apparatuur zich geinteggreerd,要去 voor het afvoeren op Niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

• De eindgeberiker is verantwoordelijk voor het wissen van personsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur Niet bij het huishoudelijk afval mag worden gegood.

• Afgedankte elektrische en elektronische apparatuur konnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven).

• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zich zer terug te nemen of dit vrijwillig aanbieden.

• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van nicht meer dan 25 centimeter, können gratis maar de fabrikant worden teruggebracht zonder eerst een neueu apparaat van de fabrikant te hoeven kopen, of maar een ander ergend verzamelpunt in je omgeying worden gebracht.
  -Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

Bij levering van een neueklektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie können andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Aanwijzingen voor de wetgeving op batterijen (het Duitse BattG)

Oude batterijen en accu's behoren nicht bij het huishoudelijkke afval, maar要去en worden ingezameld resp. geschienen worden afgevoerd!

• Voor het veilig verwijderen van batterijen of accu'suit het elektrische apparaat en voor informatatie over het type resp. het chemische systemdient u de overige gegevens in de bedienings-en montagehandleiding in acht te nemen.

• Eigenaars resp. gebruikers van batterijen en accu's zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren. Het inleveren beperkt zich tot teruggave van huishoudelijk hoeveelheden.

• Oude batterijen können schadelijke stoffen of zware metalen bevatten die schadelijk können voor het milieu en de gezondheid. Het recyclen van oude batterijen en het gebruik van de hierin opgenomen rissources levert u een bijdrage om deze twee belangrijke goederen te beschermen.
• Het symbol van de doorgekruiste vuilnisbak betekent dat afgedankte batterijen en accu's Niet bij het huishoudelijk afval mag worden gegood.
• Als er onder het vuilnisbaksymbol ook de tekens Hg, Cd of Pb staan, betekent dit het volgende:

-Hg:Accu bevateer dan 0,0005% kwiksilver
- Cd: Accu bevat meer dan 0.002% cadmium
- Pb: Accu bevat meer dan 0,004% lood

• Accu's en batterijen können bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• Verkooppunten van batterijen en accu's

• Verzamelpunter van het gezamenlijke inzamelsystem voor oude batterijen van een apparaat

• Verzamelpunten van de fabrikant (indien geen deelnemer van het gezamenlijke inzamelsysteme)

• Deze uitspraken zijn alleen geldig voor accu's en batterijen die in de landen van de Europese Unie worden verkocht en die onder de Europese Richtlijn 2006/66/EG vallen.

• In landen bieten de Europese Unie können andere voorschriften gelden voor het afvoeren van accu's en batterijen.

14. Verhelfen van storingen

Probleem Mogelijk oorzaken Oplossingen
Motor loopt nicht.	Motor, kabel of stekker defect, zekeringen doorgebrand.	Laat de machine door een vakman controlleden. Repareer de motor nooit zich. Let op! Controller de zierekingen en verrang deze eventuel.
De motor loopt lang-zaam en bereikt het be-drijfstoerental nicht.	Spanning te laag, wikkelingen beschadigd of condensator doorgebrand.	Laat de spanning controleren door het energieb-drijf. Laat de motor door een vakman controlleden. Laat de condensator door een vakman verrangen.
De motor maakt te veel lawaai.	Wikkelingen beschadigd, motor defect.	Laat de motor door een vakman controlleden.
Motor bereikt nicht het volledige vermogen.	Stroomcircuit in net overbelast (lampen, andere motoren, etc.).	Gebruik geen andere apparaten of motoren op het-zelfde stroomcircuit.
Motor raakt snel over-verhit.	Overbelasting van de motor, ontoereikende koeling van de motor.	Voorkom overbelasting van de motorijdens het slijpen en verwijder stop van de motor om een optimale koeling van de motor te garanderen.

nr art. 5903109901/ nr art. 5903110901

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje pa en miljovennlig mate.

Henisninger til elektrö- og elektronikkenhetslov (ElektroG)

Nr. art. 5903109901/Nr. art. 5903110901

• Purtata ochelari de protectie, ccasti antifonce, masca de praf si manusi de protectie.

Pericol de provocare a arsurilor!

Piesa de prelimucrat se incalzeste in timpul sfeuirii. Nu atingeti niciodata punctul care trebuie prelimucrat si lasati-l sa se raceasca sufficient. Intrupei intotdeana procesul de prelimucare, in special in timpul operatiilor de sfeuire pe termen lung, si lasati piesa de prelimucrat sa se raceasca inante de a continua sfeuirea. Fuctionarea continua de 10 minute nu trebuie depasita.

Zichtbare gebreken要去en binnen de 8 dagenaontvangst van de goederen worden gemeld, zo net verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, koseloos verrangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij Niet zelf produceren, geven wij enkel de garantie die wij zichrigen van de oorspronkelijke leverancier. De Kosten voor de montage van neue onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims+zijn uitgesloten.

Garantia ES
