GEBRUIKSAANWIJZING 525ECS HUSQVARNA

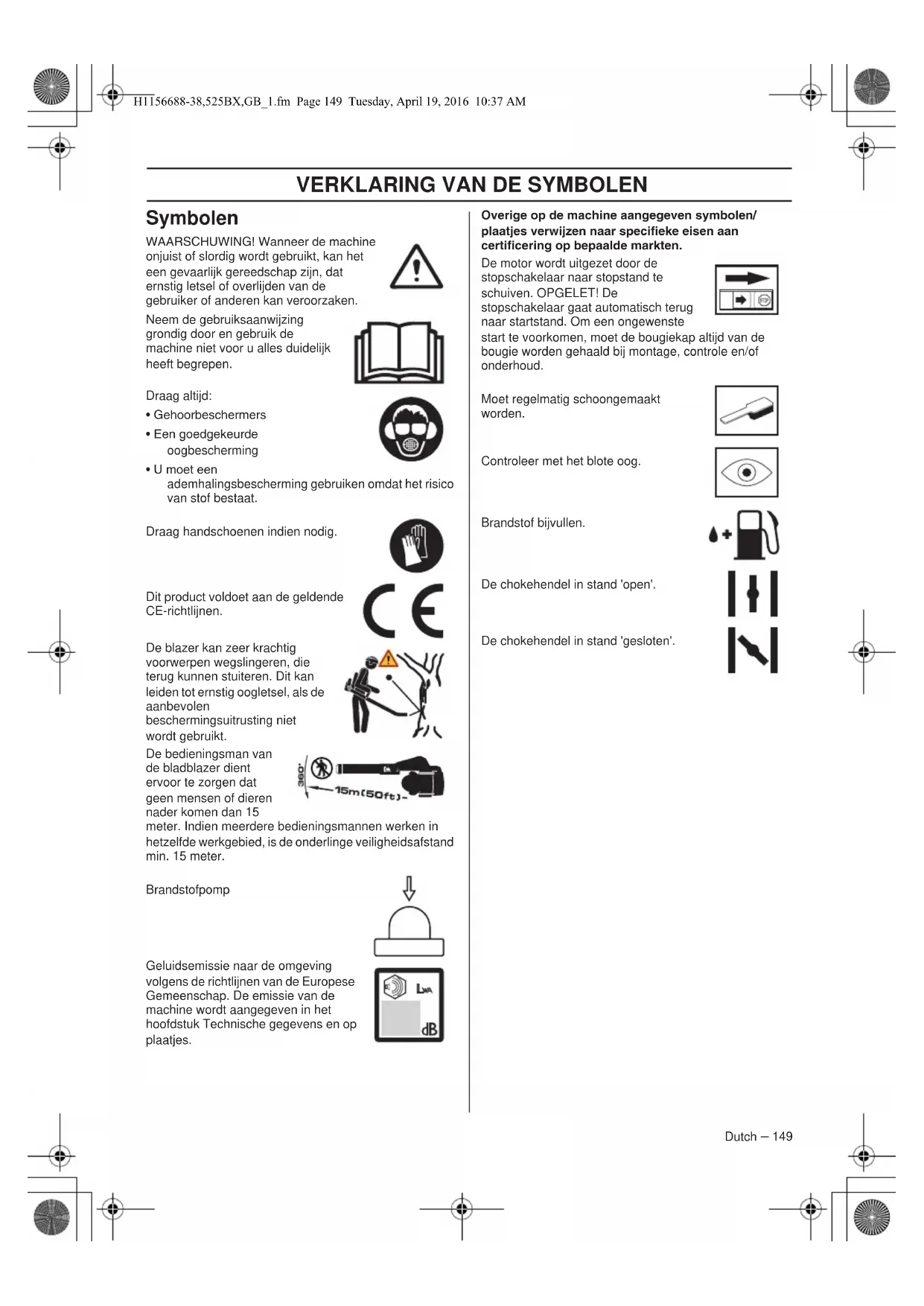

Gebruiksaanwijzing 149-169

• Een goedgekeurde oogbescherming

• U moet een ademhalingsbescherming gebruiken omdat het risico van stof bestaat. Draag handschoenen indien nodig. Dit product voldoet aan de geldende CE-richtlijnen. De blazer kan zeer krachtig voorwerpen wegslingeren, die terug kunnen stuiteren. Dit kan leiden tot ernstig oogletsel, als de aanbevolen beschermingsuitrusting niet wordt gebruikt. De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter. Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter. Brandstofpomp Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes. Overige op de machine aangegeven symbolen/ plaatjes verwijzen naar specieke eisen aan certicering op bepaalde markten. De motor wordt uitgezet door de stopschakelaar naar stopstand te schuiven. OPGELET! De stopschakelaar gaat automatisch terug naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud. Moet regelmatig schoongemaakt worden. Controleer met het blote oog. Brandstof bijvullen. De chokehendel in stand 'open'. De chokehendel in stand 'gesloten'. H1156688-38,525BX,GB_1.fm Page 149 Tuesday, April 19, 2016 10:37 AMINHOUD 150 – Dutch Inhoud Voor het starten moet u rekening houden met de volgende punten: Lees de gebruiksaanwijzing aandachtig. Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. De machine is alleen bedoeld voor

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik daarom altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een bladblazer kan bij onjuist of onachtzaam gebruik een gevaarlijk gereedschap zijn dat ernstig, zelfs fataal letsel kan veroorzaken. Het is erg belangrijk dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt. H1156688-38,525BX,GB_1.fm Page 150 Tuesday, April 19, 2016 10:37 AMDutch – 151 INLEIDING Beste klant! Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, etsen, motoretsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is. Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren. We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle tevredenheid zult waarderen. Door de aankoop van één van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats. Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen. Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt! Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. H1156688-38,525BX,GB_1.fm Page 151 Tuesday, April 19, 2016 10:37 AM152 – Dutch WAT IS WAT? Wat is wat op de blazer? 1 Stopschakelaar 2 Gashendel 3 Instellingen gashendel 4 Handgreep/Bedieningshandgreep 5 Handvat 6 Chokehendel 7 Brandstofpomp 8 Starthendel 9 Pijpklembout 10 Tussenpijp 11 Ronde nozzle 12 Plat mondstuk 13 Bougie 14 Tankdop 15 Luchtlter 16 Geluiddemper 17 Luchtinlaatrooster 18 Gebruiksaanwijzing 19 Combisleutel

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels” , ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen kunnen toenemen bij koude temperaturen. Om het risico op hand- armvibratiesyndroom (HAVS) te minimaliseren, worden de volgende voorzorgsmaatregelen sterk aangeraden. Draag dikke, trillingsbestendige handschoenen. Neem regelmatig 5 minuten pauze op een warme locatie. Houd de handgrepen altijd stevig beet, maar knijp niet met een constante, overmatige druk. Als uw vingers of een ander lichaamsdeel pijnlijk aanvoelen, rood zijn of opzwellen, dient u direct een dokter te raadplegen. BELANGRIJK! De machine is alleen bedoeld voor Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema. Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden. Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende delen. Gebruik nooit een machine die zo gewijzigd is dat ze niet langer overeenkomt met de originele uitvoering. Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwaliceerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud. Alle kappen en beschermkappen moeten gemonteerd zijn voor de start. Zorg ervoor dat ontsteker en ontstekingskabel onbeschadigd zijn om het risico van elektrische stoten te voorkomen. De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter. Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter. Laat nooit kinderen de machine gebruiken. Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen. Controleer altijd of het luchtinlaatrooster door voorwerpen wordt belemmerd voordat u werkzaamheden uitvoert. Neem altijd contact op met de plaatselijke overheid en controleer of u de op u van toepassing zijnde bepalingen naleeft. Hou al uw lichaamsdelen uit de buurt van hete oppervlakken. Metalen onderdelen en de motorkap kunnen tijdens werkzaamheden erg heet worden en ernstige brandwonden veroorzaken. Verwijder nooit vuil uit het inlaatscherm wanneer de motor draait. Aanraking van het draaiende ventilatieblad van de blazer heeft ernstig letsel tot gevolg. H1156688-38,525BX,GB_1.fm Page 153 Tuesday, April 19, 2016 10:37 AMALGEMENE VEILIGHEIDSINSTRUCTIES 154 – Dutch Starten

• Start de machine nooit binnenshuis. Vergeet niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.

• Controleer de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact kunnen komen met de uitgeblazen lucht. Plaats de machine op de grond en druk met uw linkerhand de machinebehuizing tegen de grond (LET OP! Niet met uw voet). Neem nu met uw linkerhand de starthendel beet en trek met een snelle en krachtige beweging. Brandstofveiligheid

• Gebruik een benzinetank met overvulbescherming.

• Tank nooit wanneer de motor van de machine loopt. Stop de motor en laat hem voor het tanken enkele minuten afkoelen.

• Zorg voor een goede ventilatie tijdens het tanken en het mengen van brandstof (benzine en 2-takt olie).

• Voorkom contact van de huid met brandstof. De brandstof kan huidirritatie veroorzaken en zelfs tot huidveranderingen leiden.

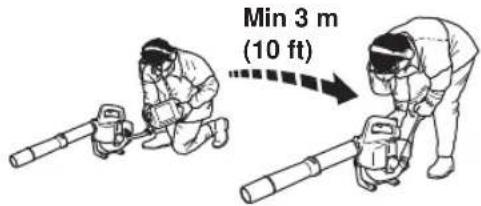

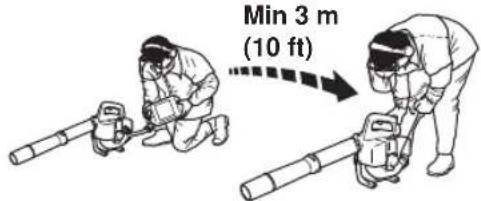

• Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

• Start de machine nooit: - Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzineresten verdampen. - Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep. - Als de machine brandstof lekt. Controleer de tankdop en de brandstoeidingen regelmatig op lekkage. Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan. Leeg de brandstoftank en druk op de primer totdat alle brandstof is afgevoerd. Verwijder de bougie en giet een lepel 2- taktolie in de cilinder. Draai de motor een paar keer om en plaats daarna de bougie terug.

• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.

• Zet de machine vast tijdens transport.

• Berg de machine op een droge, koele, goed geventileerde en stofvrije locatie op. Bewaar de machine buiten het bereik van kinderen.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico’s. Min 3 m (10 ft) H1156688-38,525BX,GB_1.fm Page 154 Tuesday, April 19, 2016 10:37 AMVEILIGHEIDSINSTRUCTIES Dutch – 155 Persoonlijke veiligheidsuitrusting

• Draag handschoenen indien nodig.

• U moet gehoorbescherming met voldoende dempvermogen dragen.

• Gebruik altijd goedgekeurde oogbescherming. Wanneer u een vizier gebruikt moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen. Takken of voorwerpen die weggeslingerd worden kunnen uw ogen verwonden.

• Gebruik stevige antisliplaarzen.

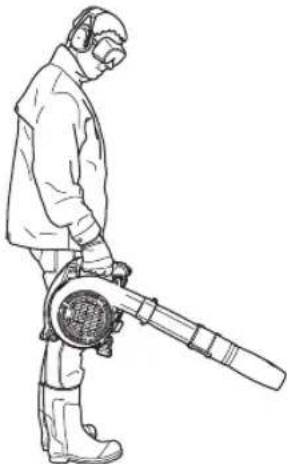

• Draag altijd een dikke, lange broek, laarzen, handschoenen en een shirt met lange mouwen. Om letsel te voorkomen als gevolg van voorwerpen die in de draaiende delen terechtkomen, dient u geen wijde kleding, sjaals, sieraden etc. te dragen. Zet uw haar vast boven schouderniveau.

• U moet een ademhalingsbescherming gebruiken omdat het risico van stof bestaat.

• U moet altijd een EHBO-kit bij de hand hebben. Veiligheidsuitrusting van de machine In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

WAARSCHUWING! Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt. Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Volg de controle-, onderhouds- en service-instructies die in dit hoofdstuk beschreven worden. H1156688-38,525BX,GB_1.fm Page 155 Tuesday, April 19, 2016 10:37 AMVEILIGHEIDSINSTRUCTIES 156 – Dutch Stopschakelaar De stopschakelaar moet gebruikt worden om de motor uit te schakelen. Verwijder de ontstekingskabel en de bougie voor inspectie en onderhoud. Trillingsdemper Uw machine is uitgerust met een trillingdempingssysteem dat geconstrueerd is om zo trillingvrij en comfortabel mogelijk met de zaag te kunnen werken. Geluiddemper De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker. Geluiddempers uitgerust met katalysator zijn ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren. In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebben daarom de geluiddempers uitgerust met een zogenaamd vonkenopvangnet. Controleer of de geluiddemper van uw machine uitgerust is met zo’n net. Voor geluiddempers is het erg belangrijk dat de controle- , onderhouds- en service-instructies gevolgd worden. Gebruik de machine nooit wanneer de geluiddemper defect is.

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die gekoppeld kunnen worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, ”kriebels” , ”speldeprikken”, pijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico’s kunnen bij lage temperaturen toenemen. H1156688-38,525BX,GB_1.fm Page 156 Tuesday, April 19, 2016 10:37 AMVEILIGHEIDSINSTRUCTIES Dutch – 157 Controleer regelmatig of de geluiddemper vastzit in de machine. Als de geluidddemper van uw machine uitgerust is met een vonkenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt. NOTE! Zorg dat het vonkenopvangnet goed op z'n plaats is geschroefd. Luchtlter Gebruik de bladblazer nooit zonder luchtlter of met een beschadigd of vervormd lterelement, omdat de motor snel beschadigt door stofge lucht.

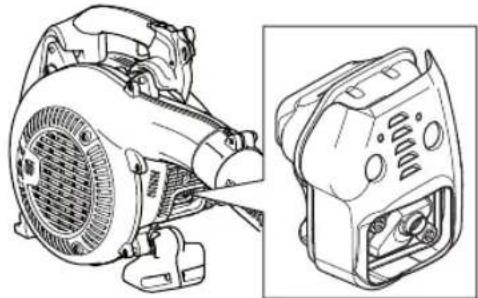

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de carburateur is beschadigd. H1156688-38,525BX,GB_1.fm Page 157 Tuesday, April 19, 2016 10:37 AMMONTEREN 158 – Dutch Blaaspijp De blaaspijp is voorzien van een sleuf met pen voor montage op de machine.

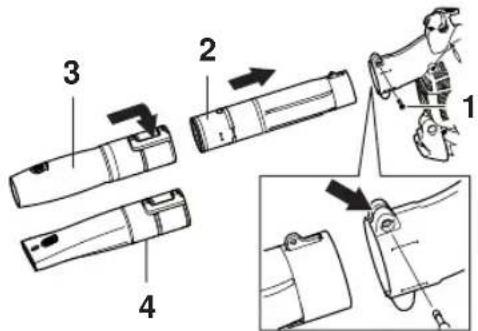

• Voor het monteren en verwijderen van de blaaspijp moet de pijpklembout worden losgedraaid.

• Lijn de sleuf in de luchtuitlaat van de blazer uit met het uitstekende lipje op de tussenpijp, en schuif de pijp naar binnen tot de gaten in de pijp en de behuizing op één lijn liggen.

• Draai de pijpklembout weer vast. 1 Pijpklembout 2 Tussenpijp 3 Ronde nozzle 4 Nozzle voor hoge snelheid

H1156688-38,525BX,GB_1.fm Page 158 Tuesday, April 19, 2016 10:37 AMBRANDSTOFHANTERING Dutch – 159 Brandstof N.B.! De machine is uitgerust met een tweetaktmotor; gebruik daarom altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen van kleine brandstofhoeveelheden zullen zelfs kleine afwijkingen van invloed zijn op de mengverhouding. Benzine N.B.! Gebruik altijd met olie gemengde kwaliteitsbenzine (minimaal 90 octaan).• Het aanbevolen laagste octaangehalte is 90. Als men de motor laat draaien op benzine met een lager octaangehalte dan 90 kan dit tot zogenaamd kloppen leiden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken. Gebruik loodvrije kwaliteitsbenzine.Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken. Tweetaktolie

• Voor het beste resultaat en de beste werking raden we aan HUSQVARNA tweetaktolie te gebruiken, die speciaal ontwikkeld is voor onze tweetaktmotoren. Mengverhouding 1:50 (2%).• Indien er geen HUSQVARNA twee-takt olie verkrijgbaar is, dient u een andere olie van goede kwaliteit en bedoeld voor luchtgekoelde motoren te gebruiken. Neem contact op met uw dealer voor de keuze van olie. Mengverhouding 1:33 (3%).• Gebruik nooit twee-takt olie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil.• Gebruik nooit olie bedoeld voor vier-takt motoren. Mengen
• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.• Meng niet meer brandstof dan voor max. 1 maand nodig is.• Als u de machine gedurende een langere tijd niet gebruikt, moet u de brandstoftank leeg maken en hem schoonmaken. WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.Benzine, liter Tweetaktolie, liter2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60H1156688-38,525BX,GB_1.fm Page 159 Tuesday, April 19, 2016 10:37 AMBRANDSTOFHANTERING 160 – Dutch Tanken

• Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

• Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank kunnen defecten veroorzaken.

• Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

• Controleer voor ieder gebruik het brandstofpeil en laat ruimte over voor de brandstof om uit te zetten, omdat de warmte van de motor en de zon anders de brandstof zo uit kunnen laten zetten dat deze overloopt.

• Hou de handgrepen droog en vrij van olie en brandstof.

• De brandstof moet in daarvoor bedoelde en goedgekeurde tanks worden bewaard.

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen: Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij. Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof. Tank nooit terwijl de motor draait. Stop de motor en laat hem voor het tanken enkele minuten afkoelen. Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwijnt. Draai de dop van de tank goed vast na het tanken. Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzineresten verdampen. Haal de machine altijd weg van de tankplaats en -bron voordat u hem start. Min 3 m (10 ft) H1156688-38,525BX,GB_1.fm Page 160 Tuesday, April 19, 2016 10:37 AMSTARTEN EN STOPPEN Dutch – 161 Starten en stoppen Starten Gashendelstand: Zet de gashendel in de stand voor stationair toerental.Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft niet helemaal gevuld te worden. Koude motor Choke: Zet de choke-hendel in de choke-positie. Druk de machinebehuizing met uw rechterhand tegen de grond (LET OP! Niet met uw voet! ).Pak de starthendel stevig vast, trek met uw linkerhand langzaam aan het startkoord totdat u enige weerstand voelt (de startpalletjes grijpen in) en trek nu met een snelle krachtige beweging aan het startkoord. Wikkel het startkoord nooit rond uw hand.Trek herhaaldelijk aan het startkoord tot de motor start (of max. 5 keer trekken).Beweeg de chokeregeling omlaag in de bedrijfsstand.Trek aan het startkoord totdat de motor start en bedien de gashendel rustig om het motortoerental te verhogen tot het bedrijfstoerental. Warme motor Volg dezelfde startprocedure als voor de koude motor, maar zonder de chokehendel in de chokestand te zetten. Als de motor na enkele pogingen niet wil starten, sluit u de choke en trekt u opnieuw aan het koord.NOTE! Er komt lucht vrij zodra de motor wordt gestart, ook bij stationair toerental.Als de motor na enkele pogingen niet wil starten vanwege te veel choke, opent u de choke en trekt u opnieuw aan het koord.N.B.! Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden. WAARSCHUWING! Haal de machine altijd weg van de tankplaats en -bron voordat u hem start. Plaats de machine op een vaste ondergrond.Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.De machine mag alleen gestart worden in complete uitvoering. Wanneer de machine gestart wordt zonder dat alle beschermkappen aangebracht zijn bestaat het risico van persoonlijk letsel.H1156688-38,525BX,GB_1.fm Page 161 Tuesday, April 19, 2016 10:37 AMSTARTEN EN STOPPEN 162 – Dutch N.B.! Plaats geen enkel lichaamsdeel op het gemarkeerde vlak. Contact kan leiden tot brandwonden aan de huid of een elektrische schok wanneer het ontstekingsmechanisme kapot is. Gebruik altijd handschoenen. Gebruik nooit een machine met een kapot ontstekingsmechanisme. Stoppen Zet de gashendel in de stand voor stationair draaien en druk op de stopschakelaar tot de motor volledig tot stilstand komt. N.B.! De stopschakelaar gaat automatisch terug naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud. H1156688-38,525BX,GB_1.fm Page 162 Tuesday, April 19, 2016 10:37 AMARBEIDSTECHNIEK Dutch – 163 Algemene werkinstructies Houd rekening met de mensen in uw omgeving door de machine niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld Ôs avonds laat of Ôs morgens vroeg. Verlaag het geluidsniveau door het aantal uitrustingseenheden dat gelijktijdig wordt gebruikt te beperken. Lees de onderstaande eenvoudige adviezen door en volg ze om uw omgeving zo min mogelijk te storen.• Dit is een draagbare blazer. De blazer dient u met uw hand aan de hendel vast te houden. Hij wordt bediend en geregeld via de hendel. De snelheid van de luchtstraal wordt ingesteld met behulp van de gashendel. Kies de snelheid die het meest geschikt is voor de desbetreffende toepassing. Om niet de hele tijd dat u de blazer gebruikt uw vinger op de gashendel te hoeven houden, kan de gewenste hoeveelheid gas ingesteld worden met de gasstandinstelling (D). Vol gas krijgt u wanneer u de gasstandinstelling helemaal indrukt.• Gebruik de blazer met zo min mogelijk gas geven. Het is zelden nodig om vol gas te gebruiken. Veel werkzaamheden kunnen op half gas uitgevoerd worden. Minder gas geven betekent minder lawaai en minder stof. Het is ook makkelijker om controle te houden over het afval dat opgezogen/verplaatst moet worden.• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te maken.• Hou de mond van de blaaspijp zo dicht mogelijk bij de grond. Gebruik de volledige lengte van de blaaspijp om de luchtstroom dicht bij de grond te houden.• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.• Gebruik de machine tijdens normale werktijden om onnodig lawaai te vermijden. Vermijd werkzaamheden 's morgens vroeg of 's avonds laat. Basisveiligheidsregels

• Onbevoegde personen of dieren mogen zich niet bevinden in het werkgebied, d.w.z. binnen een straal van 15 meter.• Laat de motor afkoelen voordat u brandstof bijvult.• Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.• Raak de bougie of de ontstekingskabel nooit aan terwijl de motor loopt. Aanraken van de bougie of stekker kan leiden tot elektrische schokken.• De krachtige luchtstroom kan voorwerpen met zo’n snelheid verplaatsen dat ze terug kunnen stuiteren en ernstige schade aan uw ogen kunnen veroorzaken.• Richt de luchtstraal nooit op mensen of dieren.• Schakel de motor uit alvorens toebehoren of andere onderdelen te monteren of te demonteren.BELANGRIJK! In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een blazer door. Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwaliceerd bent.

WAARSCHUWING! Let op uw omgeving. Als iemand uw werkterrein nadert, moet u de gashendel in de laagste stand zetten totdat de persoon weer op een veilige afstand is. Richt de blazer weg van mensen, dieren, speelplaatsen, open ramen, auto's enz.H1156688-38,525BX,GB_1.fm Page 163 Tuesday, April 19, 2016 10:37 AMARBEIDSTECHNIEK 164 – Dutch

• Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zoals een gladde ondergrond.

• Beperk de blaastijd tot een minimum door stofge gebieden met behulp van sproeiapparatuur te bevochtigen.

• Verminder het waterverbruik door blazers in plaats van waterslangen voor verschillende toepassingen rond het gazon en de tuin te gebruiken, bijvoorbeeld bij latwerk, schuttingen, roosters en veranda's.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Wanneer de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kunt op houden.

• De uitlaatgassen van de motor koolmonoxide bevatten, hetgeen koolmonoxidevergiftiging kan veroorzaken. Start of gebruik de machine daarom nooit binnenshuis, of op een plek waar de luchtcirculatie niet goed is.

• De bladblazer mag niet worden gebruikt op ladders of steigers.

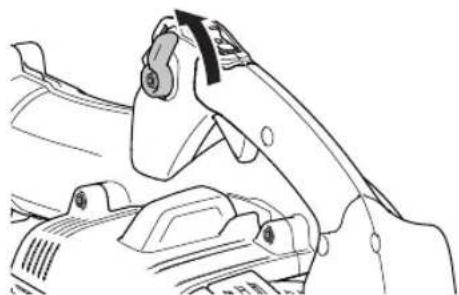

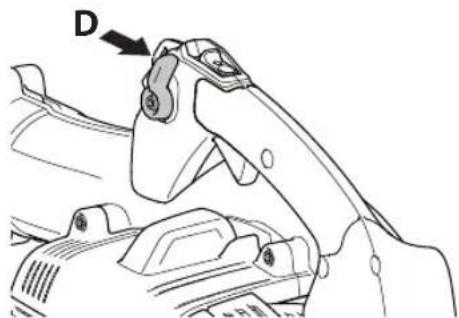

• N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood. Basistechniek De snelheid van de luchtstraal regelt u met behulp van de gashendel. Kies de snelheid, die het best geschikt is voor de desbetreffende toepassing. U kunt de gashendelstand vastzetten met behulp van de instellingen van de gashendel, zodat u niet continu uw vinger op de gashendel hoeft te houden wanneer u de blazer gebruikt. Vol gas wordt verkregen wanneer de hendel volledig naar achteren wordt gehouden.

• Controleer of de luchtinlaat niet wordt geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat vermindert de blaascapaciteit van de machine en verhoogt de bedrijfstemperatuur van de motor, wat tot motorschade kan leiden. Stop de motor en verwijder het voorwerp.

• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.

• Gebruik het volledige verlengstuk van de blazernozzle zodat de luchtstroom dicht bij de grond kan worden gebruikt.

• Controleer altijd of er geen vuil op andermans erf wordt geblazen.

• Richt een blaaspijp nooit op open vuur, de machine kan dan namelijk vlamvatten, u kunt letsel oplopen of schade aan de omgeving toebrengen.

• Het is tijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.

• Zorg voor een goede balans en een stabiele houding.

• Wanneer u klaar bent met het werk, moet de machine staand worden opgeborgen.

WAARSCHUWING! Waarschuwing voor wegspattende voorwerpen. Gebruik altijd oogbescherming. Stenen, afval e.d. kunnen in uw ogen terecht komen en blindheid of ernstige verwondingen veroorzaken. Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt.

WAARSCHUWING! Zet de motor bij schoonmaken altijd uit. H1156688-38,525BX,GB_1.fm Page 164 Tuesday, April 19, 2016 10:37 AMONDERHOUD Dutch – 165 Carburateur Afstelling van het stationair toerental Voor met het afstellen wordt begonnen, moet het luchtlter schoon zijn en het luchtlterdeksel gemonteerd zijn. Het stationair toerental wordt afgesteld met de stationairschroef T als opnieuw afstellen noodzakelijk is.Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens. Geluiddemper N.B.! Bepaalde geluiddempers zijn voorzien van een katalysator. Zie het hoofdstuk Technische gegevens om te checken of uw machine voorzien is van een katalysator.De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonken die droge en ontvlambare materialen in brand kunnen steken.Bepaalde geluiddempers zijn voorzien van een speciaal vonkenopvangnet. Indien uw machine uitgerust is met zo’n geluiddemper, moet u het net minstens één keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel. Op geluiddempers zonder katalysator moet het net één keer per week worden schoongemaakt en eventueel worden vervangen. Op geluiddempers met katalysator moet het net één keer per maand worden gecontroleerd en eventueel schoongemaakt. Bij evt. beschadigingen aan het net moet dit vervangen worden. Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.N.B.! Gebruik de machine nooit als de geluiddemper in slechte staat is. Koelsysteem Om de werktemperatuur zo laag mogelijk te houden, is de machine uitgerust met een koelsysteem.Maak het koelsysteem één keer per week schoon met een borstel; dit moet vaker gebeuren wanneer u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteem leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kunnen worden. Bougie De volgende factoren zijn van invloed op de conditie van de bougie:• Een incorrecte afstelling van de carburateur.• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).• Een vuil luchtlter.Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

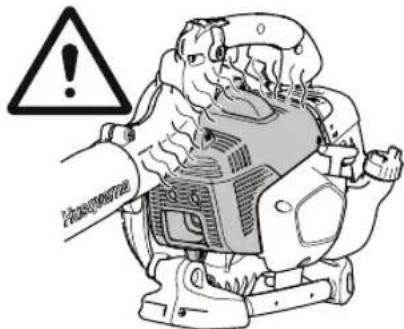

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!H1156688-38,525BX,GB_1.fm Page 165 Tuesday, April 19, 2016 10:37 AMONDERHOUD 166 – DutchWanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controleer of de afstand tussen de elektroden 0,65 mm bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, vervangen worden.N.B.! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zog. radio-ontstoring heeft. Luchtlter Het luchtlter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:• Storingen van de carburateur.• Moeilijkheden bij het starten.• Vermogensverlies.• Onnodige slijtage van de motoronderdelen.• Abnormaal hoog brandstofverbruik1 Kunststof schuimlter (urethaan-lter)2 Viltlter3 SchermMaak het lter na 25 werkuren schoon of vaker wanneer u in abnormaal stofge omstandigheden werkt. Luchtlter schoonmaken Zet de chokehendel dicht door de choke in een chokestand te zetten.• Demonteer het cilinderdeksel en verwijder het lter. Maak het schoon in een warm sopje van water en zeep. Reinig ook de binnenkant van de lterkap met behulp van lucht of een borstel. Controleer of het lter droog is voor u het terugplaatst.• Verwijder het viltlter van de lterhouder en veeg vuil voorzichtig van het lter.• Breng het scherm en viltlter op de luchtlterhouder aan.

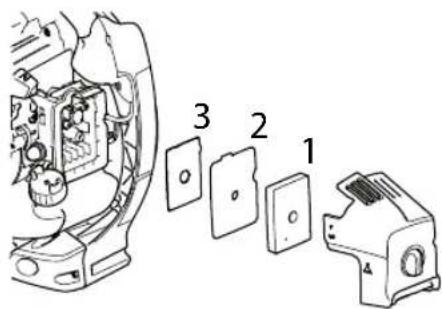

• Breng het schuimlter in het luchtlterdeksel aan.• Breng het luchtlterdeksel aan.Na een lange gebruiksperiode kan het luchtlter niet meer worden gereinigd. Daarom moet het lter regelmatig vervangen worden. Een beschadigd luchtlter moet altijd vervangen worden. Een beschadigd, zeer vuil of met brandstof doordrenkt luchtlter moet altijd worden vervangen. Luchtinlaatrooster Controleer of de luchtinlaat niet wordt geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat vermindert de blaascapaciteit van de machine en verhoogt de bedrijfstemperatuur van de motor, wat tot motorschade kan leiden. Stop de motor en verwijder het voorwerp. Brandstoflter Controleer of het brandstoflter niet is verontreinigd en of de brandstoeiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is. 0,65

WAARSCHUWING! Gebruik de blazer nooit als het rooster niet op zijn plaats zit. Controleer vóór gebruik of het rooster op zijn plaats zit en onbeschadigd is.H1156688-38,525BX,GB_1.fm Page 166 Tuesday, April 19, 2016 10:37 AMDutch – 167 ONDERHOUD Onderhoudsschema Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd. Onderhoud Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud Maak de machine uitwendig schoon. X Controleer of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.

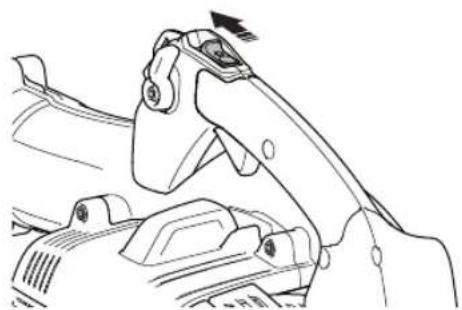

Controleer of de stopschakelaar werkt. X Maak het luchtlter schoon. Vervang het indien nodig. X Controleer of de bouten en moeren en vastgedraaid zijn. X Controleer of er brandstof lekt uit motor, tank of brandstoeidingen.

Controleer of het brandstoflter niet is verontreinigd en of de brandstoeiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.

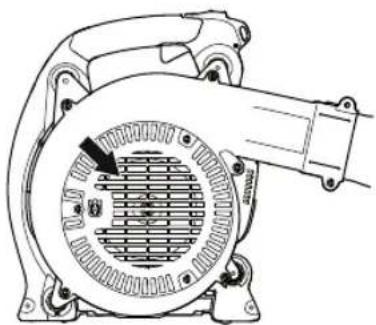

Controleer of het luchtinlaatrooster aan geen enkele zijde wordt geblokkeerd.

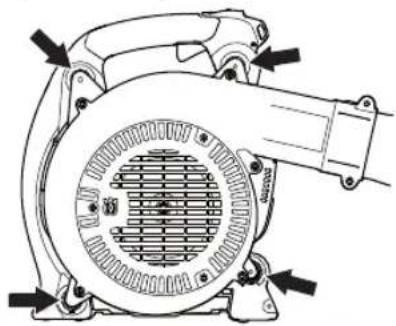

Controleer de starter en het starterkoord. X Controleer of de trillingsdempingselementen niet beschadigd zijn.

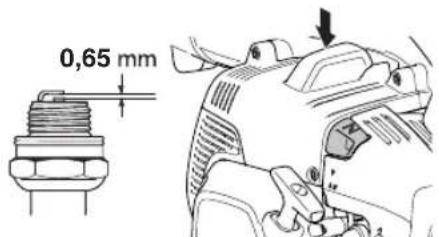

Maak de bougie uitwendig schoon. Verwijder hem en controleer de afstand tussen de elektroden. Stel de afstand in op 0,65 mm of vervang de bougie. Zorg ervoor dat de bougie zog. radio- ontstoring heeft.

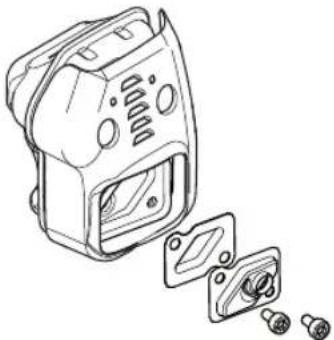

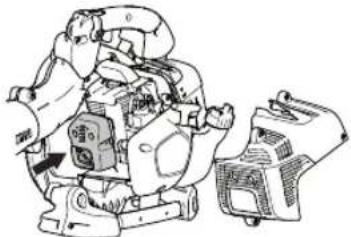

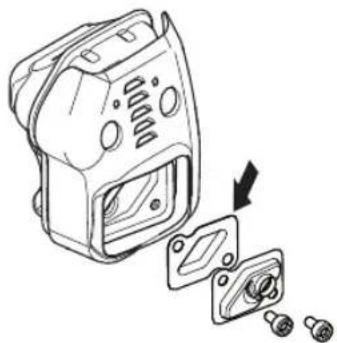

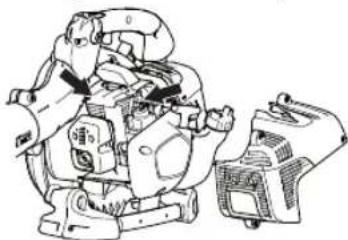

Maak het koelsysteem van de machine schoon. X Maak het vonkenopvangnet van de geluiddemper schoon of vervang het (geldt alleen bij geluiddempers zonder katalysator).

Controleer of het brandstoflter niet is verontreinigd en of de brandstoeiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.

Controleer alle kabels en aansluitingen. X Vervang de bougie. Zorg ervoor dat de bougie zog. radio- ontstoring heeft.

Controleer het vonkenopvangnet van de geluiddemper en maak het eventueel schoon (geldt alleen bij geluiddempers met katalysator).

H1156688-38,525BX,GB_1.fm Page 167 Tuesday, April 19, 2016 10:37 AM168 – Dutch TECHNISCHE GEGEVENS Technische gegevens Opm.1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG. Opm. 2: Het equivalente geluidsdrukniveau wordt berekend met de volgende tijdsverdeling: 1/7 stationair toerental en 6/7 overtoerental. De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A). Opm. 3: Het equivalente trillingsniveau wordt berekend met de volgende tijdsverdeling: 1/7 stationair toerental en 6/7 overtoerental. De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

25,4 Stationair toerental, t/min 3000 Geluiddemper met katalysator Ja Een toerentalgeregeld ontstekingssysteem Ja Ontstekingssysteem Bougie NGK BPMR8Y Elektrodenafstand, mm 0,6-0,7 Brandstof-/smeersysteem Inhoud benzinetank, liter 0,45 Gewicht Gewicht zonder brandstof, in kg 4,3 Lawaai-emissie (zie opm. 1) Geluidsvermogen, gemeten dB(A) 104 Geluidsvermogen, gegarandeerd L

dB(A) 106 Geluidsniveaus (zie opm. 2) Equivalent geluidsniveau bij oor van de gebruiker, gemeten volgens EN15503, dB(A) Ronde nozzle 91 Plat mondstuk 92 Trillingsniveaus (zie opm. 3) Equivalente trillingsniveaus (a hv,eq ) bij handvat, gemeten overeenkomstig EN15503, m/s

Ronde nozzle 1,2 Plat mondstuk 2,0 Ventilatorprestaties Max. luchtsnelheid met ronde nozzle, m/s: 70 Max. luchtsnelheid bij plat mondstuk, m/s: 86 Luchtstroom met rond mondstuk, m

/min 13 Luchtstroom bij plat mondstuk, m

/min 10 H1156688-38,525BX,GB_1.fm Page 168 Tuesday, April 19, 2016 10:37 AMDutch – 169 TECHNISCHE GEGEVENS EG-verklaring van overeenstemming Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de blazers Husqvarna 525BX met een serienummer uit 2016 en verder (het jaar met daaropvolgend het serienummer wordt duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften in de RICHTLIJN VAN DE RAAD: - van 17 mei 2006 "betreffende machines" 2006/42/EG. - van 26 februari 2014 ”betreffende elektromagnetische compatibiliteit” 2014/30/EU. - van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certicaten hebben nummer: SEC/14/2423 Huskvarna, 30 maart 2016 Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.) H1156688-38,525BX,GB_1.fm Page 169 Tuesday, April 19, 2016 10:37 AMACLARACIÓN DE LOS SÍMBOLOS 170 – Spanish Símbolos ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser una herramienta peligrosa que puede causar daños graves e incluso la muerte al usuario y a otras personas. Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina. Utilice siempre:
