HASZNÁLATI ÚTMUTATÓ 525ECS HUSQVARNA

HU Használati utasítás 359-379

VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

Viseljen mindig:

• Hallásvédő
• Jóváhagyott szemvédők
- Por veszélye esetén porvédő maszkot kell viselni.

Szükség esetén, például a vágófelszerelés összeszerelésénél.

Ez a termék megfelel a CE-normák követelményeinek.

A lombfúvó nagy erővel fújhat ki tárgyakat, melyek visszapattanhatnak. Ez a javasolt biztonsági felszerelés használatának mellőzése esetén súlyos szemsérülést okozhat.

A lombfúvó kezelője

ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a

munkaterületen többen is dolgoznak. legalább 15 méteres biztonsági távolságot kell tartani.

Üzemanyagpumpa.

A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.

A gépen szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenőrzéskor vagy

karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.

Rendszeres tisztítás szükséges.

Szemrevételezés.

Üzemanyagfeltöltés.

Szívatókar „nyitott állásban”.

Szívatókar „zárt állásban”.

TARTALOMJEGYZÉK

Tartalomjegyzék Indítás előtt a következőkre

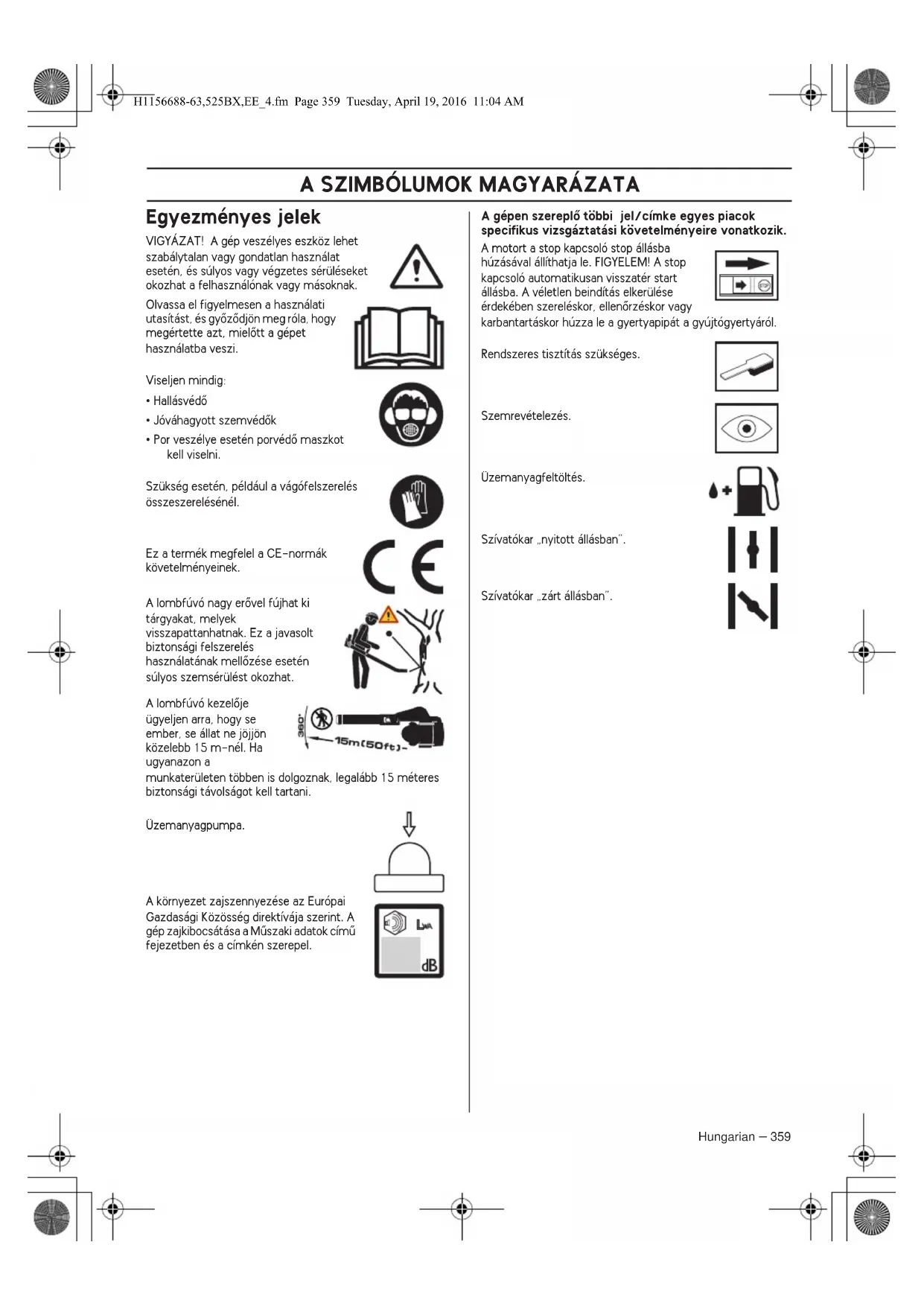

A SZIMBÓLUMOK MAGYARÁZATA

Egyezményes jelek 359

TARTALOMJEGYZÉK

Tartalomjegyzék 360

Indítás előtt a következőkre ügyeljen: 360

BEVEZETÉS

Tisztelt vásárlónk! 361

MI MICSODA?

A lombfúvó alkatrészei 362

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók 363

MUNKAVÉDELMI UTASÍTÁSOK

Személyi védőfelszerelés 365

A gép biztonsági felszerelése 365

ÖSSZESZERELÉS

Fúvócső 368

ÜZEMANYAGKEZELÉS

Üzemanyagkeverék 369

Tankolás 370

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás 371

MUNKATECHNIKA

Általános munkavédelmi utasítások 373

KARBANTARTÁS

Porlasztó 375

Kipufogódob 375

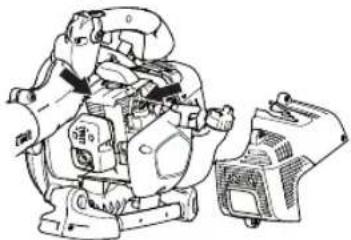

A hütörendszer 375

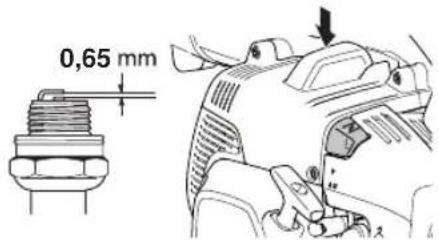

Gyújtógyertya 375

Levegőszűrő 376

Karbantartási séma 377

MÜSZAKI ADATOK

Müszaki adatok 378

Termékazonossági EGK-bizonyítvány 379

ügyeljen:

Olvassa el figyelmesen a használati utasítást.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelő zaj elleni fülvédőt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A lombfúvó vigyázatlan vagy helytelen használat esetén veszélyes szerszám lehet, amely komoly, sót halálos sérüléseket is okozhat. Rendkívül fontos, hogy elolvassa és megértse ezt a használati útmutatót.

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

A fúvókészülék kizárólag pázsiton, ösvényeken, aszfaltutakon, valamint hasonló felületeken végzett lombfúvásra alkalmas.

Gratulálunk most vásárolt Husqvarna-termékéhez! A Husqvarna története egészen 1689-ra nyúlik vissza, amikor XI. Karl király a Huskvarna folyó partján gyárat építtetett muskétagyártás céljából. A gyárat a Huskvarna folyó partján elhelyezni logikus volt, mivel a folyót vízenergia termelésre használták és ennek következtében vízerömüként működött. A Husqvarna gyár több mint 300 éves fennállása során számtalan termék készült, a fafütéses tűzhelyektől kezdve modern konyhaberendezésekig, varrógépekig, kerékpárokig, motorkerékpárokig. stb. 1956-ban készült el az első motoros fűnyíró, amelyet 1959-ben a motorfűrész követett. A Husqvarna ma ezen a területen működik.

A Husqvarna ma a világ egyik vezető, a minőséget és a teljesítményt elötérbe helyező gyártója az erdészeti és kerti termékek területén. A vállalat üzleti célkitűzése motor meghajtású termékek kifejlesztése, gyártása és marketingje az erdészeti és kerti felhasználás, valamint az építőipar számára. A Husqvarna célja továbbá, hogy ergonómia, felhasználóbarátság, biztonság és környezetvédelem szempontjából is elöl járjon – ezért több részletet kifinomítva, tovább fejleszti termékeit ezeken a területeken.

Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szerviz-segítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.

Reméljük, elégedett lesz gépével, és hogy az sokáig segítótársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, söt másodkezes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.

Köszönjük, hogy Husqvarna terméket használ!

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

A lombfúvó alkatrészei

1 Leállító kapcsoló
2 Gázadagoló
3 Gázkar beállításainak vezérlése
4 Vezérlőfogantyú/működtetőfogantyú
5 Fogantyú
6 Szívatószabályozó
7 Üzemanyagpumpa
8 Indítófogantyú
9 Csőszorító csavar

10 Összekötő cső
11 Kerek fúvóka
12 Széles fúvóka
13 Gyújtógyertya
14 Tanksapka
15 Levegőszűrő
16 Kipufogódob
17 Levegőbeömlő rács
18 Használati utasítás
19 Kombinált kulcs

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók

VIGYÁZAT! Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Az alacsony külső hőmérséklet súlyosbíthatja a tüneteket. A fehérujj-szindróma kialakulási kockázatának csökkentése érdekében erősen ajánlott betartani az alábbi óvintézkedéseket.

Viseljen vastag, vibráció elleni védőkesztyűt.

Tartson gyakran 5 percnél hosszabb pihenőt meleg helyen.

Mindig tartsa erősen a gépet, de ne szorítsa a fogantyút folyamatosan túlzott erővel.

Ha ujjain vagy teste bármely más pontján kellemetlen érzést, börpírt vagy duzzanatot észlel, forduljon orvoshoz, mielőtt a helyzet súlyosbodna.

FONTOS!

A fúvókészülék kizárólag pázsiton, ösvényeken, aszfaltutakon, valamint hasonló felületeken végzett lombfúvásra alkalmas.

Használat előtt végezze el a gép általános ellenőrzését, lásd a karbantartási ütemezést.

Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

Soha ne használjon olyan gépet. amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelőnek kell elvégeznie. Lásd a Karbantartás című fejezetben leírtakat.

A gép elindítása előtt az összes takarólemezt és védőlemezt fel kell szerelni. Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

A lombfúvó kezelője ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, legalább 15 méteres biztonsági távolságot kell tartani.

Gyermekeknek ne engedélyezze a gép üzemeltetését.

Csak olyan személyeknek engedje meg a gép használatát, akikről tudja, hogy elsajátították a használati utasítás tartalmát.

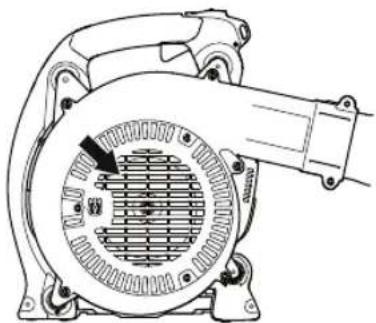

A munkamegkezdése előtt mindig ellenőrizze, nem blokkolja-e valami a levegőbeömlő rácsot.

Mindig vegye fel a kapcsolatot a helyi hatóságokkal, és kövesse az előírásokat.

Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez. Működés közben a fém alkatrészek és a motor fedele felforrosodhat, és súlyos egési sérüléseket okozhat.

Járó motor mellett soha ne távolítson el hulladékot a levegőbeömlő szűrőjéről. Az avarporszívó forgó ventilátorával való érintkezés súlyos személyi sérülést eredményez.

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Beindítás

• Soha ne indítsa be a gépet házon belül. A kipufogógázok veszélyesek lehetnek.
• Környezetét szemügyre véve győződjön meg arról, hogy sem ember, sem állat nem kerülhet érintkezésbe a lombfúvóval.

Helyezze a gépet a talajra, és jobb kezével nyomja a talajhoz a géptestet (FIGYELEM! Ne a lábával). Bal kezével fogja meg az indítófogantyút, és gyors, határozott mozdulattal rántsa meg.

• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.
• Soha ne próbálja a gépet működés közben megtankolni. Feltöltés előtt kapcsolja ki a motort, és hagyja húlni néhány percig.
• Gondoskodjon bőséges szellőztetésről tankoláskor és üzemanyagkeveréskor (kétütemű motorok számára).
• Ne engedje, hogy az üzemanyag a börére kerüljön. Az üzemanyag börérzékenységet idézhet elő, és börelváltozásokat is okozhat.

- Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

- Soha ne kapcsolja be a gépet:

• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.
• Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.
• Ha a gépből üzemanyag szivárog. Ellenőrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken.

Szállitás és tárolás

• A gépet és az üzernanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gőzök ne érintkezhessenek villamos gépekből, villanymotorokból, erőkapcsolókból/árammegszakítókból, fűtőkazánokból, stb. származó szikrákkal vagy nyílt lánggal.
• Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.
• Hosszabb tárolás előtt ürítse ki a gép üzemanyagtartályát. Érdeklődje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot. Ürítse ki az üzemanyagtartályt; mindaddig pumpáljon a kézi szívatóval, amíg a tartály teljesen ki nem ürül. Távolítsa el a gyújtógyertyát, és öntsön egy kanálnyi kétütemű olajat a hengerbe. Néhányszor egymás után fordítsa meg a motort, majd helyezze vissza a gyújtógyertyát.
• Mielőtt a gépet hosszabb időre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.
• Szállításkor rögzítse a gépet.
• A gépet száraz, hűvös, jól szellőző, pormentes helyen kell tartani. A gépet tartsa gyermekek elől elzárva.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tűz- és robbanás-veszélyről, a gözök belégzésének veszélyeiről.

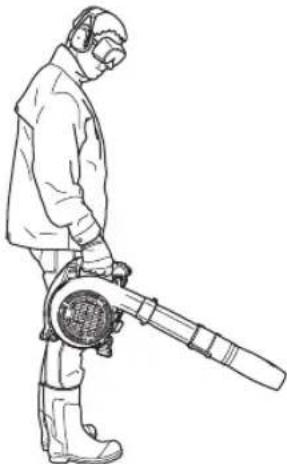

Személyi védőfelszerelés

VIGYÁZAT! Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje kereskedő segítségét. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

VIGYÁZAT! Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket

- Szükség esetén, például a vágófelszerelés összeszerelésénél.

- Használjon elegendő hangtompító hatással rendelkező fülvédőket.

- Mindig viseljen jóváhagyott szemvédő felszerelést. Ha arcvédőt használ, jóváhagott védőszemüveget is kell viselnie. Jóváhagott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EUországok) szabványoknak. Az elfújt ágak vagy egyéb részek szemsérülést okozhatnak.

- Használjon stabil, nem csúszós csizmát.

- Mindig erős anyagból készült hosszúnadrágot, kesztyűt és hosszú ujjú inget viseljen. A forgó részekbe kerülő tárgyak okozta sérülésveszély csökkentése érdekében ne viseljen bő ruházatot, sálat, ékszert stb. Haját váll fölött fogja össze.

- Por veszélye esetén porvédő maszkot kell viselni.

- Mindig legyen a közelben elsősegélykészlet.

A gép biztonsági felszerelése

Ez a fejezet elmagyarázza a gép különböző biztonsági felszereléseit, azok működését, valamint azt az ellenőrzést és karbantartást, amelyről a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda című fejezetet arról, hogy a különböző alkatrészek hol találhatók meg a gépen.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el az alább felsorolt ellenőrzési, karbantartási és szervizműveleteket.

MUNKAVÉDELMI UTASÍTÁSOK

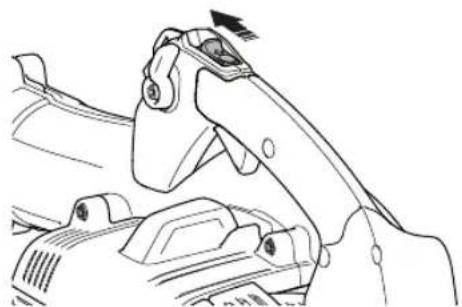

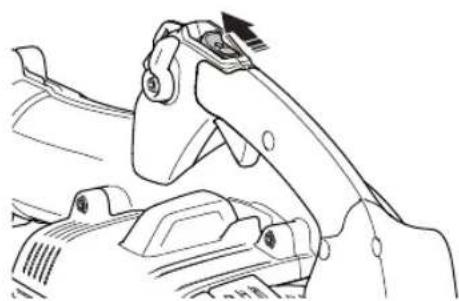

Leállító kapcsoló

Használja a leállító kapcsolót a motor leállítására.

Ellenőrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt és a gyújtógyertyát.

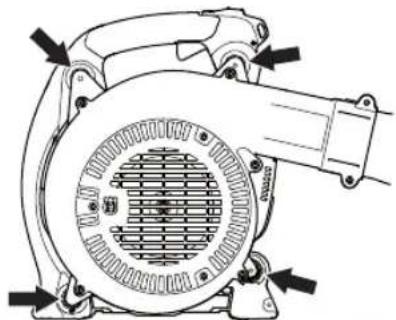

Rezgéscsillapító

Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet úgy konstruáltak, hogy csökkentse a vibrációkat, és könnyebbé tegye a használatot.

VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erőtlenség, a bőr szinének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

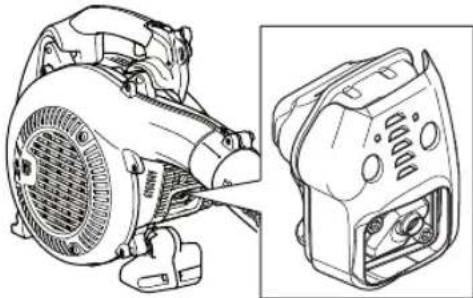

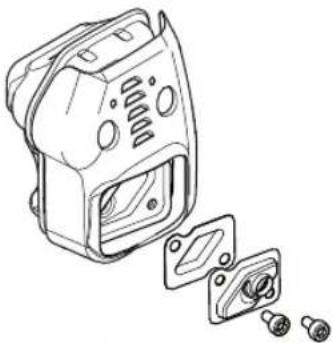

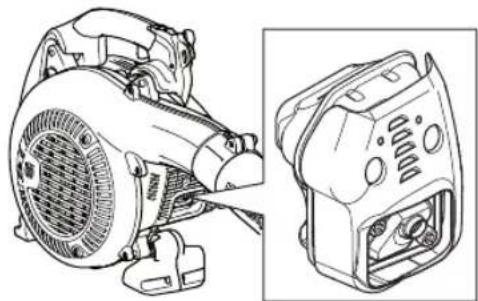

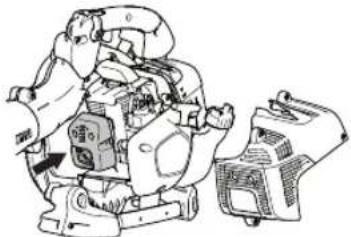

Kipufogódob

A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő közeléből elvezesse.

A katalizátorral ellátott hangfogó a kipufogógázban lévő ártalmas anyagokat is csökkenti.

A száraz és meleg klímájú országokban nagyobb a tűzveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. Ellenőrizze, hogy az Ön gépének hangfogóján van-e ilyen háló.

Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenőrzési, karbantartási és szervizelőírásokat.

Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja.

Rendszeresen ellenőrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez.

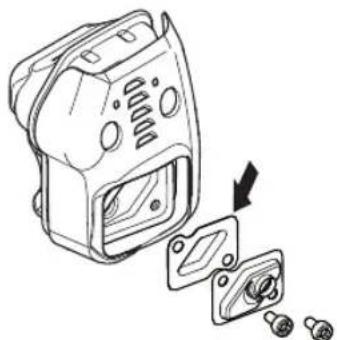

Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. Eltömődött háló a motor túlmelegedését okozza, ami a motor komoly károsodásához vezethet.

Gondoskodjon róla, hogy a szikrafogó megfelelően a helyére legyen csavarozva.

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erősen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tűzveszélyról!

VIGYÁZAT! A hangtompító belsejében rákkeltő vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

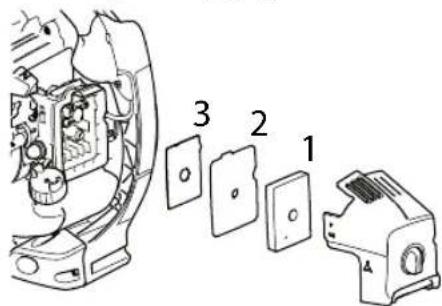

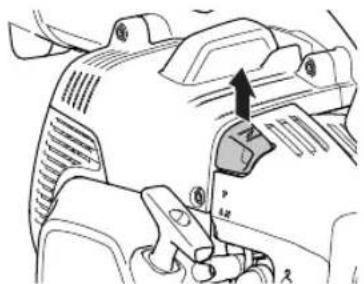

Levegőszűrő

Soha ne használja a lombfúvót levegőszűrő nélkül, illetve sérült vagy deformált szűrőanyaggal, mivel a szűretlen, poros levegő hamar tönkreteszi a motort.

ÖSSZESZERELÉS

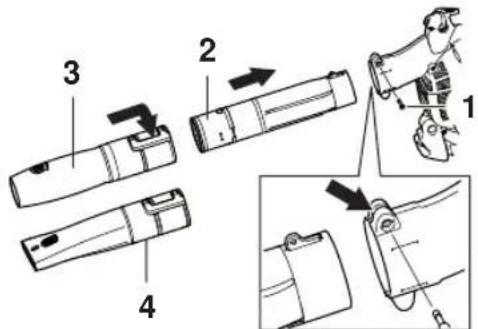

Fúvócső

A fúvócső csapolt nyílásos szerelőrendszerrel csatlakozik az egységre.

• A fúvócső fel- vagy leszereléséhez a csőszorító csavart meg kell lazítani.
• Az avarporszívó kimenetének nyílását állítsa egy vonalba a köztes cső emelt bordájával, majd tolja befelé a csövet addig, amíg a csőben és a házon lévő nyílások egy vonalba nem kerülnek.
• Húzza meg újra a csőszorító csavart.

1 Csőszorító csavar
2 Köztes cső
3 Kerek fúvóka
4 Nagy sebességű fúvóka

ÜZEMANYAGKEZELÉS

Üzemanyagkeverék

FIGYELEM! A gép egy kétütemű motorral van felszerelve, amely benzin és kétütemű motorok számára előállított olaj keverékével működik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségű üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyagkezelésnél gondoskodjék mindig jó szellőztetésről.

Benzin

FIGYELEM! Használjon mindig olajjal kevert minőségi (minimum 90 oktánszámú) benzint.

• A benzin oktánszáma ne legyen alacsonyabb 90-nél. Ha az oktánszám 90-nél alacsonyabb, kopogás tapasztalható a motorban. Ez túlhevíti a motort, ami komoly motorhibákat okozhat.
• Magasabb fordulatszámon történő üzemeltetés során magasabb oktánszámú benzin használata javasolt. Jó minőségű ólommentes benzint használjon.

Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettől károsodhat.

Kétütemű olaj

• A legjobb eredmény és teljesítmény érdekében használjon speciálisan a mi kétütemű motorjainkhoz kifejlesztett HUSQVARNA kétütemű olajat. Keverékarány: 1:50 (2%).
• Ha nem jut hozzá HUSQVARNA olajhoz, akkor valamilyen más jó minőségű, kétütemű léghűtéses motorok számára gyártott olajat használjon. Az olaj kiválasztásáról beszéljen a szakkereskedővel. Keverékarány: 1:33 (3%).
• Soha ne használjon kétütemű vízhűtéses motorok számára gyártott ún. csónakmotorolajat.
• Soha ne használjon négyütemű motorokhoz használatos olajat.

Benzin, liter Kétütemű olaj, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Keverék

• A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.
• Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevő részét.
• Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielőtt azt a gép üzemanyagtartályába töltené.

- Ne tartalékolja egy hónapnál tovább az üzemanyagot!

- Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

ÜZEMANYAGKEZELÉS

Tankolás

VIGYÁZAT! A következő óvintézkedések csökkentik a tűzveszélyt:

Az üzemanyagot jól szellőző helyen töltse be. Ne töltsön be üzemanyagot házon belül.

Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe.

Tankolás előtt mindig állítsa le a motort.

Feltöltés előtt kapcsolja ki a motort, és hagyja húlni néhány percig.

A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.

Szorítsa rá alaposan a tanksapkát tankolás után.

Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná.

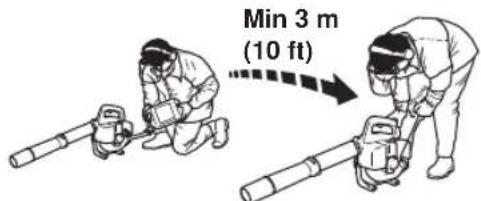

- Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyeződések üzemzavarokat okoznak.
• Az üzemanyag betöltése előtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen.
• Használat előtt mindig ellenőrizze az üzemanyagszintet. Hagyjon helyet az üzemanyagnak a kitágulásra, mivel a motorból és a napból származó hő miatt kitáguló üzemanyag túlcsordulhat.
• A fogantyúkat tartsa szárazon, és ne engedje, hogy olaj és üzemanyag kerüljön rájuk.
• Mindig tárolja az üzemanyagot erre a célra jóváhagyott tartályban.

370 – Hungarian

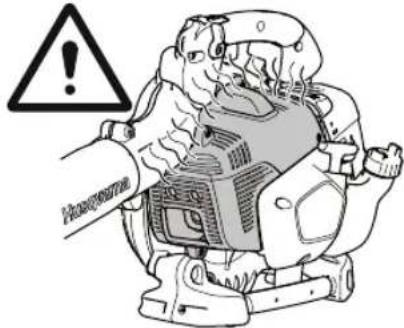

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás

VIGYÁZAT! Mindig vigye el a gépet a tankolás helyétől és forrásától, mielótt beindítaná. Helyezze a gépet stabil felületre.

Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkező esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 meter.

A gépet csak teljes felszereléssel szabad beindítani. Ha a gép indításakor nincs felhelyezve az összes védőburkolat, ez személyi sérülés veszélyét hordozza magában.

Beindítás

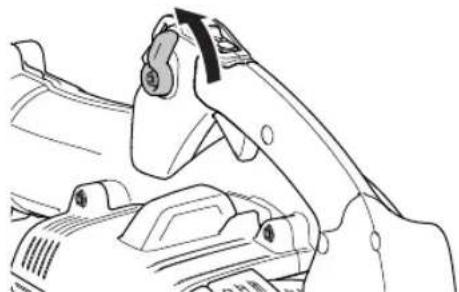

Gázadagoló állása: Állítsa a gázadagolót alapjáratba.

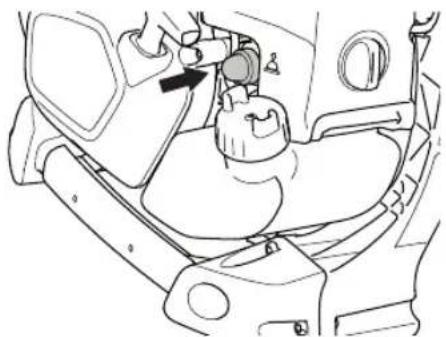

Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal töltődni. A labdának nem szükséges teljesen megtelnie.

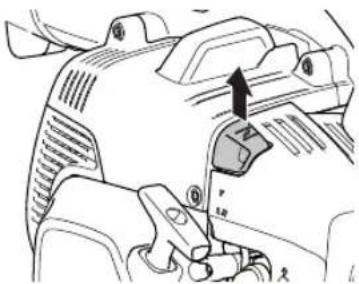

Szívató: Állítsa a szívatógombot szívatóállásba.

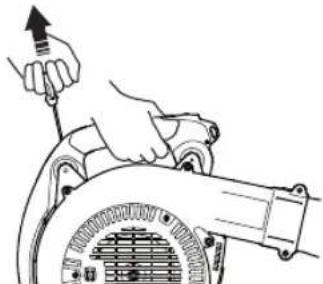

Nyomja a géptestet jobb kézzel a talajhoz (FIGYELEM! Ne lábbal!).

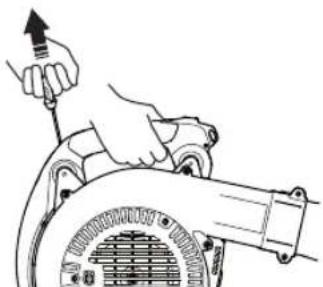

Ragadja meg bal kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erőteljes mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt.

Amíg a motor meg nem próbál indulni, húzza meg többször a zsinórt (maximum 5-ször).

Állítsa a szívatószabályozót üzemelés állásba.

Addig húzza a zsinórt, amíg a motor el nem indul, és fokozatosan kezdje működtetni a gázkart a motorfordulatszám növeléséhez, így elérhető a megfelelő sebesség.

Meleg motor

Ugyanazokat a műveleteket ismételje, mint hideg motor indítása esetében, de a szívatószabályozót ne tegye szívató állásba. Ha a motor néhány próbálkozás után nem indul be, zárja el a szívatószelepet, és rántsa meg újra az indítózsinórt. Beindításkor a gép azonnal elkezd levegőt fújni, alapjáratban is.

Ha a motor a szívató túlzott használata miatt nem indul. nyissa ki a szívatószelepet, és rántsa meg újra az indítózsinórt.

FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja.

FIGYELEM! Semmilyen testrészével ne érjen a jelölt felülethez. Ha a gyertyasapka hibás, égési sérülések keletkezhetnek a börön, vagy elektromos áramütés léphet fel.

Hungarian - 371

BEINDÍTÁS ÉS LEÁLLÍTÁS

Mindig viseljen kesztyűt. Soha ne használjon olyan gépet, amelyben a gyertyasapka meghibásodott.

Response

Leállítás

Állítsa a gázadagolót alapjárati pozícióba, és tartsa nyomva leállítókapcsolót addig, amíg a motor teljesen le nem áll.

FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenőrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.

372 – Hungarian

MUNKATECHNIKA

Általános munkavédelmi utasítások

FONTOS! Ez az alfejezet a lombfúvók használatára vonatkozó alapvető biztonsági szabályokat ismerteti. Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenő szakértelme.

Legyen tekintettel a közelben lakókra, ne használja a gépet alkalmatlan időpontban, például késő este vagy korán reggel. Csökkentse a zajszintet az egy időben használt berendezések számának korlátozásával. Olyassa el és tartsa be az alábbi egyszerű tanácsokat, hogy minél kevésbé zavarja környezetét.

- Ez a lombfúvó kézben hordozható típusú. A lombfúvót a fogantyú kézzel való megfogásával lehet megtartani. A fogantyú megfogásával lehet irányítani és működtetni. A légáram sebessége a gázszabályozóval állítható. Válassza az adott munkához leginkább megfelelő sebességet. Hogy ne kelljen az ujját mindig a gázszabályozón tartani a lombfúvó használatakor, a szükséges gáz a gázállító (D) segítségével is biztosítható. Teljes gáz adásához teljesen tolja be a gázállítót.

- Mindig a lehető legkisebb gázzal üzemeltesse a lombfúvót. Teljes gázra ritkán van szükség, a legtöbb munka félgázon is elvégezhető. Kisebb gáz használata kisebb zajjal és kevesebb porral jár, és az összegyűjtött vagy mozgatott szemét is jobban kezelhető így.

- A talajra tapadt szemetet gereblyével vagy kefével lazítsa meg.

- A lombfúvó nyilását a lehető legközelebb tartsa a talajhoz. A fúvócső teljes hosszát használja fel, hogy a légáram a talaj közelében maradjon.

- Takarítson össze maga után. Győződjön meg róla, hogy ne fújt szemetet másnak a kertjébe.

- A fölösleges zaj elkerülése érdekében csak munkaidőben használja a gépet. Ne dolgozzon vele korán reggel vagy késő este.

VIGYÁZAT! Ügyeljen a környezetére. Ha valaki megközelíti a munkaterületet, állítsa a gázadagolót a legkisebb gázra, amíg az illető biztonságos távolságba nem kerül. Ne irányítsa a lombfúvót ember, állat, játszótér, nyitott ablak, gépkocsi stb. felé.

Alapvető munkavédelmi szabályok

- A 15 méteres munkaterületen belül illetéktelen személy és állat nem tartózkodhat.

- Tankolás előtt mindig állítsa le a motort.

- Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

- Soha ne érintse meg a gyújtógyertyát vagy a gyújtáskábelt, amikor a motor működésben van. A gyújtógyertya vagy a gyertyapipa érintése áramütést okozhat.

- Az erős légáram úgy felgyorsíthatja a tárgyakat, hogy azok visszapattanva súlyos szemsérülést okozhatnak.

- Ne irányítsa a légáramot ember vagy állat felé.

- Mielőtt tartozékot vagy egyéb alkatrészt szerelne fel vagy le, állítsa le a motort.

MUNKATECHNIKA

• Ne használja a fűrészt rossz időben, például sűrű ködben, erősen zuhogó esőben, erős szélben vagy nagy hidegben, stb. A rossz időjárási viszonyok között végzett munka fárasztó, és veszélyes helyzeteket teremthet, például síkos felület.
• Minimalizálja a fúvási időt a poros területek enyhe benedvesítésével vagy permetezőberendezéssel.
• Csökkentse a vízfelhasználást úgy, hogy a pázsit és kert körüli különféle alkalmazásokban víztömlő helyett légkompresszort használ, például a rácsok, grill, árnyékoló, veranda stb. tisztításához.
• Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. Lejtős helyeken nagy elővigyáza
• Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá.
• A motor kipufogógázai: szén-monoxidot tartalmaznak, ami szén-monoxid mérgezést idézhet elő. Soha ne indítsa be ezért, illetve ne használja a gépet zárt helyiségben, ahol a légmozgás nem kielégítő.
• Létrán vagy állványzaton tilos használni a lombfúvót.
• FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetősége segítséget hívni.

Alapvető szabály

VIGYÁZAT! Óvja magát a felcsapódó tárgyaktól. Mindig viseljen védőszemüveget. A szemébe csapódó kövek, szemét stb. vakságot vagy súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélődők és segítőtársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet.

VIGYÁZAT! Tisztítás előtt mindig állítsa le a motort.

A légáram sebessége a gázszabályozóval állítható. Mindig az adott munkához legmegfelelőbb sebességet válassza.

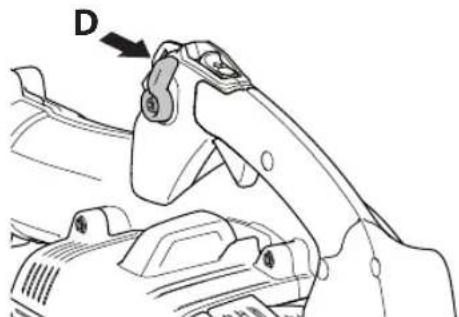

A gázadagolást a gázszabályozó beállításával a kívánt helyzetben rögzítheti, és így a lombfúvó használata alatt nem kell végig a gázszabályozón tartania az ujját. Teljes gáz adásához teljesen húzza hátra a gázszabályozót.

- Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szemét) a levegőbeömlő nyílást. Az levegőbeömlő nyílás eltömődése esetén csökken a lombfúvó teljesítménye, és megemelkedik a motor működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

• Ügyeljen a szélirányra. Könnyítse meg a munkát a szél kihasználásával.
• Használja az egész fúvócső-hosszabbítót, hogy a légáramlat a talaj közelében fejthesse ki hatását.
• Mindig ügyeljen arra, hogy a hulladékot ne fújja át más tulajdonában lévő területre.
• Az avarporszívó fúvócsövét ne fordítsa nyílt láng felé, elkerülendő az egység kigyulladását, a sérüléseket, valamint a környezet károsítását.
• A nagy halmok mozgatása a lombfúvóval túlzottan időigényes, és fölösleges zajjal jár.
• Tartsa meg egyensúlyát, és álljon szilárdan.
• A gépet a munka befejezése után függőleges helyzetben kell tárolni.

Az alapjárati fordulatszám beállítása

A beállítások előtt a légszűrőt ki kell tisztítani és a légszűrőfedelet a helyére kell szerelni. Amennyiben újrabeállításra van szükség, állítsa be az alapjárati fordulatszámot a T csavarral.

T

Javasolt alapjárati fordulatszám: Lásd a Műszaki adatok című fejezetet.

Kipufogódob

FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Műszaki adatok című fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e.

A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelőtől elvezesse. A kipufogógázok forróak, és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.

Bizonyos kipufogódobok speciális szikrafogó hálóval vannak ellátva. Ha az Ön gépén van ilyen háló, akkor azt hetente legalább egyszer meg kell tisztítania. Ezt drótkefével lehet a legjobban elvégezni. A hálót a nem katalizátoros hangtompítókon hetente egyszer kell tisztítani, esetleg cserélni. A hálót a katalizátoros hangtompítókon havonta egyszer ellenőrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömődik, az annak a jele lehet, hogy a katalizátor nem működik megfelelően. Ellenőriztesse a szerkezetet viszonteladójával. Egy eltömődött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet.

FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval.

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erősen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tűzveszélyról!

A hűtőrendszer

A lehető legalacsonyabb üzemi hőmérséklet megtartása érdekében a gép hűtőrendszerrel van felszerelve.

Tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. Szennyezett vagy eltömődött hűtőrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza.

Gyújtógyertya

A gyújtógyertya műszaki állapotát befolyásolja:

• Helytelen porlasztóbeállítás.
• Nem megfelelő a kenőanyag ( túl sok az olaj, vagy rossz a minősége).
• Elszennyeződött levegőszűrő.

Ezek a tényezők lerakódásokat okozhatnak a gyújtógyertya elektródáin. ami üzemzavarokhoz és indítási problémákhoz vezethet.

Ha a gép erőtlen, nehéz beindítani, vagy egyenlőtlen az üresjárata, akkor mindig ellenőrizze először a gyújtógyertyát.

Hungarian - 375

KARBANTARTÁS

Ha a gyújtógyertya elszennyeződött, tisztítsa meg azt és ellenőrizze a szikraközt. A helyes szikraköz 0.65 mm. A gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell cserélni, vagy korábban. ha az elektródák nagyon elhasználódtak.

0,65 mm

FIGYELEM! Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Levegőszűrő

A levegőszűrőt rendszeresen tisztítani kell a portól és a szennyeződésektől, hogy elkerüljük a következőket:

• A porlasztó üzemzavarai.
- Indítási problémák.
- A motor teljesítményének csökkenése.
- A motor részeinek fölösleges kopása
- Szokatlanul nagy üzemanyagfogyasztás.

1 Műanyaghab szűrő (uretán szűrő)

2 Filc szüröbetét

3 Légszűrőfedél

A levegőszűrőt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani.

A levegőszűrő tisztítása

Zárja le a szívatókart úgy, hogy szívató állásba állítja a szívatót.

• A hengerfedelet levéve emelje ki a levegőszűrót. Mossa át a szűrót meleg szappanos vízzel. Tisztítsa meg a szűrő fedelének belsejét is sűrített levegővel vagy kefével. Visszaszereléskor a szűrőnek száraznak kell lennie.
• Vegye ki a filc szüröbetétet a szüröházból és óvatosan kefélje ki belőle a szennyeződéseket.
• Helyezze be a légszüröfedelet és a filc szüröbetétet a légszürötartóba.
• Helyezze fel a habszivacsszüröt a légszüröfedél alá.
  • Helyezze fel a levegőszűrő fedelét.
  Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűrőre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni. A sérült, erősen szennyezett vagy üzemanyaggal átitatott levegőszűrő-betétet mindig ki kell cserélni.

Levegőbeömlő rács

Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szemét) a levegőbeömlő nyílást. Az levegőbeömlő nyílás eltömődése esetén csökken a lombfúvó teljesítménye, és megemelkedik a motor működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

VIGYÁZAT! Soha ne használja a lombfúvó a rács nélkül. Használat előtt ellenőrizze, hogy a rács a helyén van-e és nem sérült-e.

Üzemanyagszűrő

Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.

KARBANTARTÁS

Karbantartási séma

Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás című fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet. amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizmühely végezhet.

Karbantartás	Napikarbantartás	Hetikarbantartás	Havikarbantartás
Tisztítsa meg a gépet kívülről. X
Ellenőrizze a gázszabályozó zár és a gázszabályozó működését biztonsági szempontból.	X
Ellenőrizze, hogy a leállító kapcsoló működik-e. X
Tisztítsa meg a levegőszűrőt. Ha szükséges, cserélje ki. X
Ellenőrizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.	X
Ellenőrizze, hogy nincs-e üzemanyagszivárgás a motortól.üzemanyagtartálytól illetve üzemanyagvezetékektől.	X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.	X
Ellenőrizze, nincs-e eltömődve a levegőbeömlő rács valamelyik oldala.	X
Ellenőrizze indítószerkezetet a zsinórjával. X
Ellenőrizze, hogy a rezgéscsillapító elemek sértetlenek-e. X
Tisztítsa meg a gyújtógyertya külső felületét. Szerelje le a gyertyát és ellenőrizze az elektródahézagokat. A hézag 0,65 mm legyen, ellenkező esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.		X
Tisztítsa meg a gép hűtőrendszerét. X
Tisztítsa meg illetve cserélje ki a hangtompító szikrafogóhálóját (csak a katalizátorral nem rendelkező hangtompítókra vonatkozik).		X
Tisztítsa meg a porlasztót kívülről, és a porlasztó környékét. X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.			X
Ellenőrizze az összes villamos vezetéket és csatlakozást. X
Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.			X
Ellenőrizze és esetlegesen tisztítsa meg a hangtompító szikrafogóhálóját (ez kizárólag a katalizátoros hangtompítókra vonatkozik).			X

MÜSZAKI ADATOK

Műszaki adatok

Müszaki adatok 525BX

Motor

Fordulatszám alapjáraton, ford/perc 3000

Katalizátoros hangtompító lgen

Fordulatszám-szabályozott gyújtásrendszer Igen

Gyújtásrendszer

Gyújtógyertya NGK BPMR8Y

Elektródatávolság, mm 0,6–0,7

Üzemanyag-/kenörendszer

Benzintartály Úrtartalma 0,45

Tömeg

Tömeg, üzemanyag nélkül, kg 4.3

Zajkibocsátás

(lásd megj. 1)

Zajszint, mért, dB(A) 104

Zajszint, garantált L_WA dB(A) 106

Zajszintek

(2.sz.jegyzet)

A felhasználó hallószervénél mért ekvivalens hangnyomásszint az EN15503 szerint, dB(A)

Kerek fúvóka 91

Széles fúvóka 92

Rezgésszintek

(lásd a 3. sz. megjegyzést)

Az EN15503 szerint mért ekvivalens rezgésszintek ( a_hv,eq ) a fogantyúban, m/s²

Kerek fúvóka 1,2

Széles fúvóka 2,0

Ventilátor teljesítménye

Max. levegősebesség kerek fúvókával (m/s): 70

Max. levegősebesség széles fúvókával, m/s: 86

Légáram kerek fúvókával, m³/perc

13

Légáram széles fúvókával, m³/min:

10

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (L _WA ) mérve a 2000/14/EG EGK-direktíva szerint. A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.
2. megjegyzés: Az ekvivalens zajnyomásszint értékét 1/7 rész alapjárati és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
3. megjegyzés: Az ekvivalens rezgésszint értékét 1/7 rész alapjárati és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Termékazonossági EGK-bizonyítvány

A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: [phone]) saját felelősségére kijelenti, hogy azok a Husqvarna 525BX lombfúvók, amelyek a 2016-es évben vagy azt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• Gépekről szóló 2006/42/EK irányely (2006. május 17.).
• 2014 február 26. "az elektromágneses kompatibilitást illetően" 2014/30/EU.
• 2000 május 8, "a környezet zajszennyezését illetően", 2000/14/EG. Megfelelőségi felmérés az V. függelék szerint.

A zajszennyezését illetően lásd a Műszaki adatok című fejezetet.

Alkalmazott szabványok: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013

A Svensk Maskinprovning (SMP) AB, Box 7035, SE-750 07 Uppsala, Svédország, típusellenőrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai: SEC/14/2423

Huskvarna, 2016 március 30.

Pei Gurpleton

Per Gustafsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)

HU - A megfelelőségi nyilatkozatban leírt nyilatkozat tárgya megfelel a releváns Uniós harmonizációs jogszabályoknak:

- a 2011. június 8-i, „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására” vonatkozó irányely 2011/65/EU.

A következő szabványok kerültek alkalmazásra: - EN 50581:2012

VIGYÁZAT! A motor módosítása érvényteleníti a termékre vonatkozó ai uniós típusjóváhagyást.
