BRUKSANVISNING 525ECS HUSQVARNA

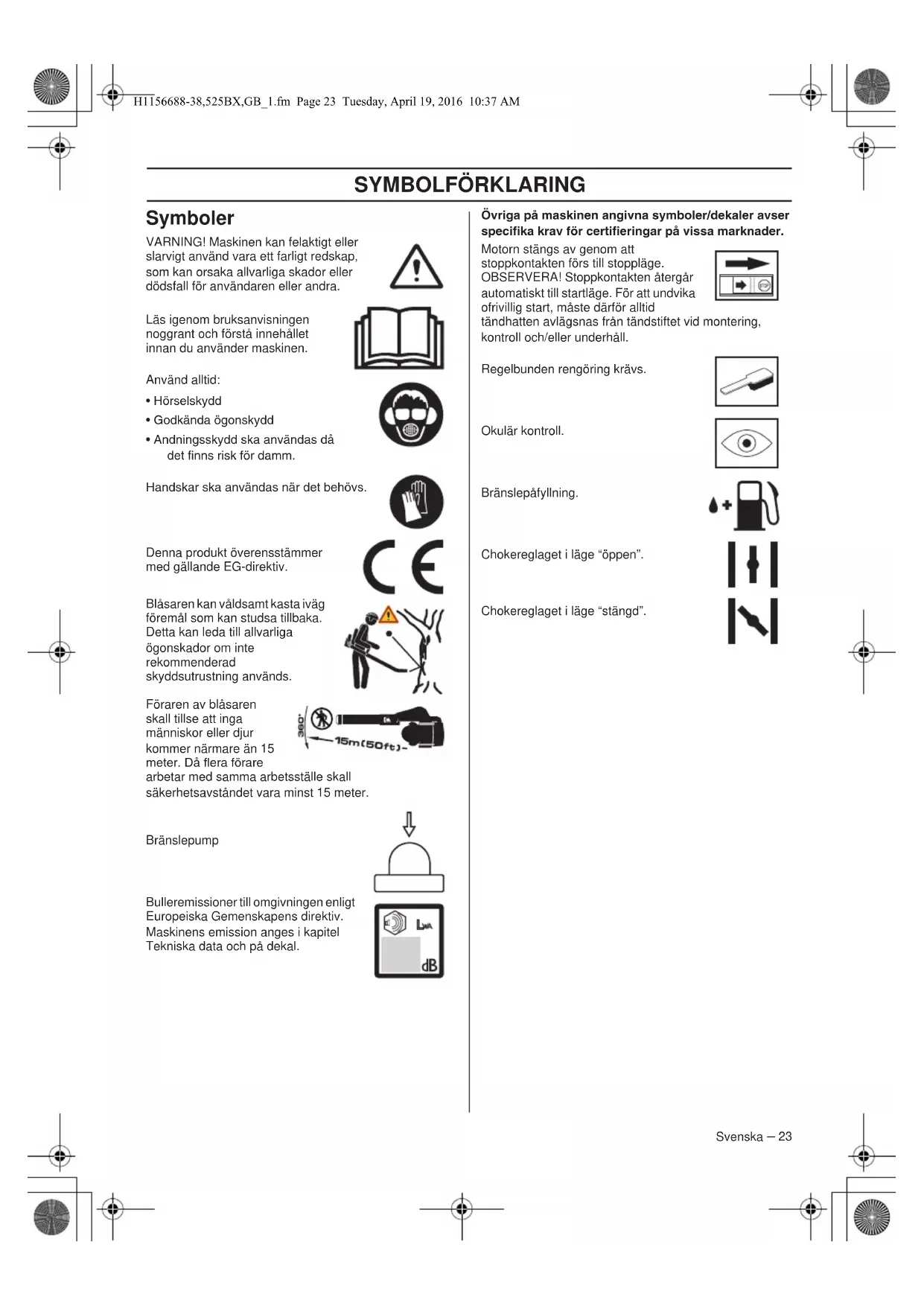

• Andningsskydd ska användas då det nns risk för damm. Handskar ska användas när det behövs. Denna produkt överensstämmer med gällande EG-direktiv. Blåsaren kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonskador om inte rekommenderad skyddsutrustning används. Föraren av blåsaren skall tillse att inga människor eller djur kommer närmare än 15 meter. Då era förare arbetar med samma arbetsställe skall säkerhetsavståndet vara minst 15 meter. Bränslepump Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal. Övriga på maskinen angivna symboler/dekaler avser specika krav för certieringar på vissa marknader. Motorn stängs av genom att stoppkontakten förs till stoppläge. OBSERVERA! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. Regelbunden rengöring krävs. Okulär kontroll. Bränslepåfyllning. Chokereglaget i läge “öppen”. Chokereglaget i läge “stängd”. H1156688-38,525BX,GB_1.fm Page 23 Tuesday, April 19, 2016 10:37 AMINNEHÅLL 24 – Svenska Innehåll Innan start måste följande observeras: Läs igenom bruksanvisningen noggrant. Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. Blåsaren är endast konstruerad för renblåsning av gräsmattor, gångar, asfaltsvägar och liknande. SYMBOLFÖRKLARING Symboler ............................................................... 23 INNEHÅLL Innehåll ................................................................. 24 Innan start måste följande observeras: ................. 24 INLEDNING Bäste kund! ........................................................... 25 VAD ÄR VAD? Vad är vad på blåsaren? ....................................... 26

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

VARNING! En blåsare kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. H1156688-38,525BX,GB_1.fm Page 24 Tuesday, April 19, 2016 10:37 AMSvenska – 25 INLEDNING Bäste kund! Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar. Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika nesser tagits fram för att förbättra produkterna inom dessa områden. Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad. Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren. Tack för att du använder en Husqvarna-produkt! Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. H1156688-38,525BX,GB_1.fm Page 25 Tuesday, April 19, 2016 10:37 AM26 – Svenska VAD ÄR VAD? Vad är vad på blåsaren? 1 Stoppkontakt 2 Gasreglage 3 Gaslägesinställning 4 Reglagehandtag/Manöverhandtag 5 Handtag 6 Chokereglage 7 Bränslepump 8 Starthandtag 9 Klämskruv 10 Mellanrör 11 Runt blåsrör 12 Platt munstycke 13 Tändstift 14 Tanklock 15 Luftlter 16 Ljuddämpare 17 Luftintagsnät 18 Bruksanvisning 19 Kombinyckel

VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i ngrar, händer eller handleder. Dessa symptom kan öka vid kalla temperaturer. För att minska risken för överexponering av vibrationer och dess symptom följ anvisningar nedan. Använd anti vibrations handskar. Ta alltid mer än 5 minuters rast och se till att rasten är på ett varmt ställe. Håll ett fast grepp hela tiden, men inte pressa handtagen med konstant högt tryck. Om du känner obehag, rodnad eller svullnad i ngrarna eller på någon annan del av kroppen, kontakta en läkare innan det blir värre. VIKTIGT! Blåsaren är endast konstruerad för renblåsning av gräsmattor, gångar, asfaltsvägar och liknande. Inspektera hela maskinen innan användning. Följ underhållsschemat under kapitel Underhåll. Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”. Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. Använd aldrig en maskin som modierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig en maskin som är felaktig. Följ underhålls-, säkerhetskontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalicerade specialister. Se anvisningar under rubrik Underhåll. Samtliga kåpor och skydd måste vara monterade före start. Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt. Föraren av blåsaren skall tillse att inga människor eller djur kommer närmare än 15 meter. Då era förare arbetar med samma arbetsställe skall säkerhetsavståndet vara minst 15 meter. Tillåt aldrig barn att använda maskinen. Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen. Kontrollera alltid att inga hindrande föremål nns i luftintagsnätet innan du börjar arbeta. Tag alltid kontakt med de lokala myndigheterna och kontrollera att ni följer tillämpliga bestämmelser. Undvik all kontakt med heta ytor. Vissa metall delar och motorkåpan kan nå höga temperaturer under drift och kan leda till allvarliga brännskador. Ta aldrig bort skräp från luftintaget när motorn är igång. Kontakt med roterande äkt kan resultera i en allvarlig personskada. H1156688-38,525BX,GB_1.fm Page 27 Tuesday, April 19, 2016 10:37 AMALLMÄNNA SÄKERHETSINSTRUKTIONER 28 – Svenska Start

• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.

• Iaktta omgivningen och var säker på att det inte nns risk att människor eller djur kan komma i kontakt med utblåset. Placera maskinen på marken, tryck maskinkroppen mot marken med höger hand (OBS! Ej med foten). Fatta sedan starthandtaget med vänsterhanden och gör därefter snabba och kraftfulla ryck. Bränslesäkerhet

• Använd bränslebehållare med överfyllnadsskydd.

• Tanka aldrig maskinen när motorn är i drift. Stanna motorn och låt den svalna några minuter före tankning.

• Sörj för god ventilation vid tankning och blandning av bränsle (bensin och 2-taktsolja).

• Undvik all hudkontakt med bränsle. Bränslet ger upphov till hudirritation och kan även leda till hudförändringar.

• Flytta maskinen minst 3 m från tankningsstället innan du startar.

• Starta aldrig maskinen: - Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta. - Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten. - Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

• Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott. Töm bränsletanken och tryck på ödaren tills den tömts på bränsle. Ta bort tändstiftet och droppa en sked 2-taktsolja i cylinder. Dra runt motorn era gånger, montera därefter tändstiftet.

• Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

• Säkra maskinen under transport.

• Förvara maskinen på ett torrt, kallt, välventilerad och dammfri plats. Förvara maskinen oåtkomlig för barn.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används. Min 3 m (10 ft)

VARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. H1156688-38,525BX,GB_1.fm Page 28 Tuesday, April 19, 2016 10:37 AMSÄKERHETSINSTRUKTIONER Svenska – 29 Personlig skyddsutrustning

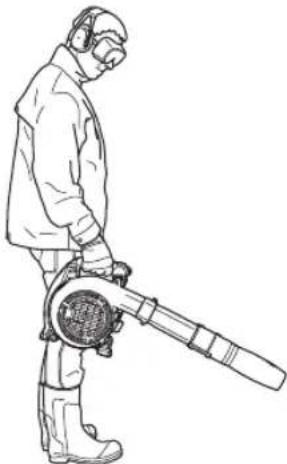

• Handskar ska användas när det behövs.• Hörselskydd med tillräcklig dämpeffekt ska användas.• Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Med godkända skyddsglasögon menas de som uppfyller standard ANSI Z87.1 för USA eller EN 166 för EU-länder. Slag från grenar eller föremål som kastas iväg kan skada ögonen.• Använd halkfria och stadiga stövlar.• Använd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i ris och grenar. Använd alltid kraftiga långbyxor och en långarmad skjorta. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna.• Andningsskydd ska användas då det nns risk för damm.• Första förband ska alltid nnas till hands. Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin. Stoppkontakt Stoppkontakten ska användas för att stänga av motorn.Vid kontroll och underhåll ta bort tändkabeln och tändstift. VARNING! Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning. Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. VARNING! Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Följ i detta avsnitt listade kontroll-, underhålls- och serviceinstruktioner.H1156688-38,525BX,GB_1.fm Page 29 Tuesday, April 19, 2016 10:37 AMSÄKERHETSINSTRUKTIONER 30 – Svenska Vibrationsdämpare Din maskin är utrustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig användning som möjligt. Ljuddämpare Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Ljuddämpare utrustad med katalysator är även konstruerad för att reducera skadliga ämnen i avgaserna. I länder med varmt och torrt klimat är risken för bränder påtaglig. Vi har därför utrustat vissa ljuddämpare med ett sk. gnistfångarnät. Kontrollera om din maskins ljuddämpare har ett sådant nät. För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. Är din maskins ljuddämpare utrustad med ett gnistfångarnät, skall detta rengöras regelbundet. Ett igensatt nät leder till varmkörning av motorn med allvarlig motorskada som följd.

VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i ngrar, händer eller handleder. Riskerna kan öka vid låga temperaturer. H1156688-38,525BX,GB_1.fm Page 30 Tuesday, April 19, 2016 10:37 AMSÄKERHETSINSTRUKTIONER Svenska – 31 NOTE! Kontrollera att gnistskyddets skruv sitter fast ordentligt. Luftlter Använd aldrig lövblåsaren utan luftlter eller med ett trasigt eller deformerat lterelement, eftersom oltrerad, dammig luft snabbt förstör motorn.

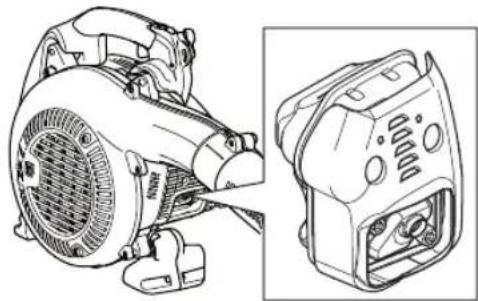

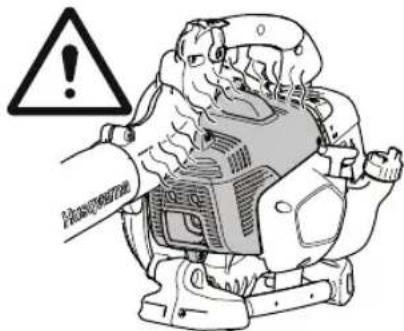

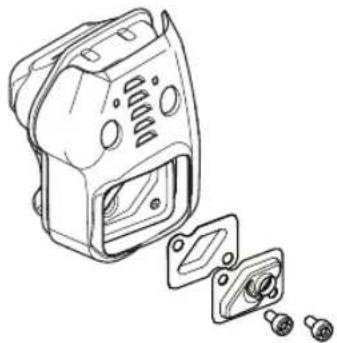

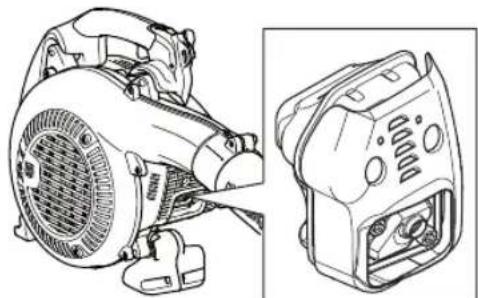

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran!

VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder. H1156688-38,525BX,GB_1.fm Page 31 Tuesday, April 19, 2016 10:37 AMMONTERING 32 – Svenska Blåsrör Blåsröret har en xerad slits som är förmonterad på enheten.

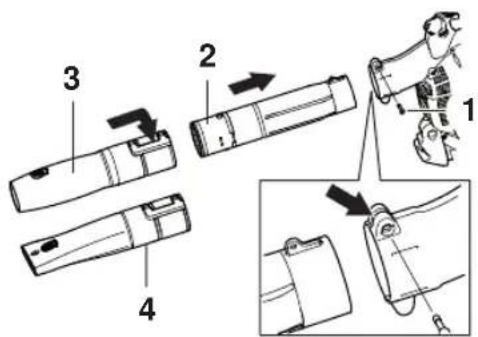

• För att montera eller demontera blåsröret, måste rörets klämskruv lossas.

• Rikta in utblåset från maskinen med den upphöjda ribban på det mellanliggande röret och för ihop det mellanliggande blåsröret med utblåset på maskinen.

• Montera klämskruven och skruva åt. 1 Klämskruv 2 Mellanrör 3 Runt blåsrör 4 Platt munstycke

H1156688-38,525BX,GB_1.fm Page 32 Tuesday, April 19, 2016 10:37 AMBRÄNSLEHANTERING Svenska – 33 Drivmedel OBS! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet. Bensin OBS! Använd alltid oljeblandad kvalitetsbensin (minst 90 oktan).• Rekommenderat lägsta oktantal är 90. Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad knackning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.• Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal. Använd blyfri kvalitetsbensin.Etanolblandat bränsle, E10, får användas (max 10 % etanolblandning) Om etanolblandningar högre än E10 används blir körförhållandet för magert, vilket kan leda till skador på motorn. Tvåtaktsolja

• För bästa resultat och funktion använd HUSQVARNA tvåtaktsolja, som är speciellt framtagen för våra tvåtaktsmotorer. Blandningsförhållande 1:50 (2%).• Om HUSQVARNA tvåtaktsolja ej nns tillgänglig kan annan tvåtaktsolja av hög kvalitet och avsedd för luftkylda motorer användas. Kontakta din återförsäljare vid val av olja. Blandningsförhållande 1:33 (3%).• Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil.• Använd aldrig olja avsedd för fyrtaktsmotorer. Blandning
• Blanda alltid bensin och olja i en ren behållare godkänd för bensin.• Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin.• Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls.• Blanda inte bränsle för mer än max 1 månads behov.• Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras. VARNING! Sörj för god luftventilation vid bränslehantering.Bensin, liter Tvåtaktsolja, liter2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60H1156688-38,525BX,GB_1.fm Page 33 Tuesday, April 19, 2016 10:37 AMBRÄNSLEHANTERING 34 – Svenska Tankning

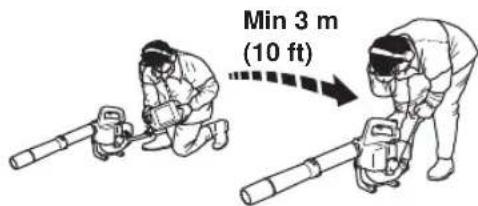

• Flytta maskinen minst 3 m från tankningsstället innan du startar.

• Torka rent runt tanklocket. Föroreningar i tanken orsakar driftstörningar.

• Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls.

• Kontrollera bränslenivån före varje användning och lämna plats för bränslet att utvidgas, eftersom värmen från motorn och solen i annat fall kan få bränslet att utvidgas så att det rinner över.

• Håll handtagen torra och fria från olja och bränsle.

• Vid förvaring av bränsle skall för ändamålet speciellt avsedda och godkända behållare användas.

VARNING! Följande försiktighetsåtgärder minskar brandrisken: Tanka i väl ventilerade områden. Tanka aldrig maskinen inomhus. Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn i drift. Stanna motorn och låt den svalna några minuter före tankning. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Drag åt tanklocket noga efter tankning. Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta. Flytta alltid maskinen från tankningsplatsen och bensindunken före start. Min 3 m (10 ft) H1156688-38,525BX,GB_1.fm Page 34 Tuesday, April 19, 2016 10:37 AMSTART OCH STOPP Svenska – 35 Start och stopp Start Start position Ställ gaslägesinställningen i tomgångs läget.Bränslepump: Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver ej fyllas helt. Kall motor Choke: Ställ chokereglaget i chokeläge. Tryck maskinkroppen mot marken med höger hand (OBS! Ej med foten!).Grip starthandtaget, drag med vänster hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.Gör förnyade startförsök tills motorn startar (eller max. 5 startförsök).Återställ chokereglaget till körläge.Dra i startsnöret tills motorn startar och tryck in gasreglaget gradvis för att öka motorns varvtal till kör hastighet. Varm motor Använd samma startförfarande som för kall motor men utan att ställa chokereglaget i chokeläge. Om motorn inte startar efter ett antal startförsök, stäng choken och gör nya startförsök.NOTE! Luft strömmar ut så fort motorn är igång, även på tomgång.När motorn inte startar efter era försök på grund av att motorn är ”sur”, öppna choken och upprepa att dra i start snöret.OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen. VARNING! Flytta alltid maskinen från tankningsplatsen och bensindunken före start. Placera maskinen på ett fast underlag.Se till att inga obehöriga nns inom arbetsområdet, annars nns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.Maskinen får endast startas i komplett utförande. Om maskinen startas utan att alla kåpor är monterade nns risk för personskador.H1156688-38,525BX,GB_1.fm Page 35 Tuesday, April 19, 2016 10:37 AMSTART OCH STOPP 36 – Svenska OBS! Placera inte någon del av kroppen på den markerade ytan. Kontakt kan resultera i brännskador på huden eller elekrisk stöt om tändhatten är defekt. Använd alltid handskar. Använd aldrig en maskin med defekt tändhatt. Stopp Sätt gasreglaget i tomgångsläge och tryck in stop knappen tills motorn stängs av. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. H1156688-38,525BX,GB_1.fm Page 36 Tuesday, April 19, 2016 10:37 AMARBETSTEKNIK Svenska – 37 Allmänna arbetsinstruktioner Visa personer i din omgivning hänsyn genom att undvika att använda maskinen under olämpliga tidpunkter, exempelvis sent på kvällen eller tidigt på morgonen. Minska ljudnivåerna genom att begränsa det antal enheter av utrustningen som används samtidigt. Läs igenom och följ nedanstående enkla råd för att störa din omgivning så lite som möjligt.• Blåsaren är en handhållen blåsare. Den kontrolleras med höger hand på handtaget. Hastigheten på luftstrålen regleras med hjälp av gasreglaget. Välj den hastighet som passar bäst för respektive användning. För att slippa hålla ngret på gasreglaget hela tiden som blåsaren används kan önskat gaspådrag ställas in med reglaget (D) Fullt gaspådrag erhålls när reglaget är helt nedtryckt.• Använd blåsaren med lägsta möjliga gaspådrag. Det är sällan nödvändigt att använda fullt gaspådrag. Många arbetsmoment kan utföras med halvt gaspådrag. Lägre gaspådrag innebär mindre buller och mindre damm. Det är också lättare att ha kontroll över det skräp som skall samlas ihop/yttas.• Använd en kratta eller en sopkvast för att lösgöra fastsittande skräp från marken.• Håll blåsrörets mynning så nära marken som möjligt. Utnyttja hela förlängningen på blåsröret så att luftströmmen kan hållas nära marken.• Städa upp efter dig. Försäkra dig om att du inte har blåst in skräp på någons tomt.• Använd maskinen vid normala tidpunkter för att undvika onödigt buller, inte tidigt på morgonen och inte sent på kvällen. Grundläggande säkerhetsregler

• Inga obehöriga personer eller djur får nnas inom arbetsområdet som är 15 meter.• Låt motorn svalna, innan du fyller på bränsle.• Undvik all kontakt med heta ytor.• Vidrör aldrig tändstift eller tändkabeln när maskinen är i drift. Att vidröra tändstiftet eller tändhatten kan vara orsak till elektrisk chock.• Den kraftiga luftströmmen kan förytta föremål med sådan hastighet att de kan studsa tillbaka och leda till allvarliga ögonskador.• Rikta inte luftstrålen mot människor eller djur.• Stoppa motorn före montering eller demontering av tillbehör eller andra delar.• Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.VIKTIGT! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med blåsare När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad. Undvik all användning du anser dig otillräckligt kvalicerad för.

VARNING! Var medveten om din omgivning. Om någon närmar sig ditt arbetsområde, ställ gasreglaget på minsta gaspådrag tills personen är på behörigt avstånd. Rikta luftstrålen bort från människor, djur, lekplatser, öppna fönster och bilar etc.H1156688-38,525BX,GB_1.fm Page 37 Tuesday, April 19, 2016 10:37 AMARBETSTEKNIK 38 – Svenska

• Minimera blåstiden genom att lätt fukta ytor i dammiga omgivningar eller använda en dimutrustning.

• Minska vattenförbrukningen genom att använda blåsare istället för vattenslangar vid olika tillämpningsområden kring gräsmatta och trädgård, exempelvis för galler, skärmar, grillar, verandor etc.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad föryttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Ställ aldrig ner maskinen med motorn i drift utan att du har uppsikt över den.

• Motorns avgaser innehåller kolmonoxid vilket kan orsaka kolmonoxidförgiftning. Starta eller kör därför aldrig maskinen inomhus, eller där luftcirkulationen är bristfällig.

• Blåsaren får ej användas på stegar eller ställningar.

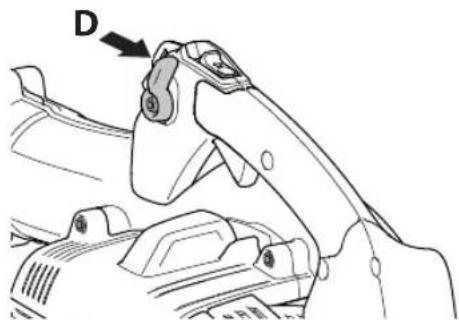

• OBS! Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka. Grundläggande arbetsteknik Hastigheten på luftstrålen regleras med hjälp av gasreglaget. Välj den hastighet som passar bäst för respektive användning. För att slippa hålla ngret på gasreglaget hela tiden som blåsaren används kan önskat gaspådrag ställas in med gaslägesinställningen. Fullt gaspådrag erhålls när reglaget är helt tillbakadraget.

• Kontrollera att luftintaget inte blockeras av exempelvis löv eller skräp. Ett igensatt luftintag minskar maskinens blåskapacitet och ökar motorns arbetstemperatur, vilket kan medföra motorhaveri. Stanna motorn och avlägsna föremålet.

• Var medveten om vindriktningen. Arbeta i vindens riktning för att underlätta ditt arbete.

• Använd hela blåsmunstycket förlängning så att luftströmmen kan arbeta nära marken.

• Kontrollera alltid att inget skräp har blåst in på någon annans egendom.

• Rikta aldrig blåsröret mot öppen låga, detta för att undvika risken för antändning av enheten och orsaka personskador eller skada på omgivningen.

• Att använda blåsaren för att ytta stora högar är tidsödande och skapar onödigt buller.

• Håll god balans och säkert fotfäste.

• Efter avslutat arbete skall maskinen förvaras stående.

VARNING! Varning för utslungade föremål. Använd alltid ögonskydd. Stenar, skräp mm kan kastas upp i ögonen och vålla blindhet eller allvarliga skador. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska benna sig utanför säkerhetszonen på 15 m. Stanna maskinen omedelbart om någon närmar sig.

VARNING! Stanna alltid motorn vid rengöring. H1156688-38,525BX,GB_1.fm Page 38 Tuesday, April 19, 2016 10:37 AMUNDERHÅLL Svenska – 39 Förgasare Inställning av tomgångsvarvtalet Innan några justeringar görs, se till att luftltret är rent och att luftlterlocket sitter på. Justera tomgångsvarvtalet med tomgångsskruven T, om omjustering skulle behövas.Rekommenderat tomgångsvarvtal: Se kapitel Tekniska data. Ljuddämpare OBS! Vissa ljuddämpare är försedda med katalysator. Se kapitel Tekniska data för att ta reda på om din maskin är försedd med katalysator.Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material.Vissa ljuddämpare är utrustade med ett speciellt gnistfångarnät. Om Din maskin är utrustad med en sådan ljuddämpare bör nätet rengöras en gång per vecka. Detta görs bäst med en stålborste. På ljuddämpare utan katalysator bör nätet rengöras och eventuellt bytas en gång per vecka. På katalysatorljuddämpare skall nätet kontrolleras och eventuellt rengöras en gång per månad. Vid ev. skador på nätet skall detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din återförsäljare för kontroll. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd.OBS! Använd aldrig maskinen med en ljuddämpare som är i dåligt skick. Kylsystem För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem.Rengör kylsystemet med en borste en gång per vecka, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd. Tändstift Tändstiftets kondition påverkas av:• En felaktigt inställd förgasare.• En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).• Ett smutsigt luftlter.Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran!H1156688-38,525BX,GB_1.fm Page 39 Tuesday, April 19, 2016 10:37 AMUNDERHÅLL 40 – SvenskaOm maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,65 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare.OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning. Luftlter Luftltret skall regelbundet rengöras från damm och smuts för att undvika:• Förgasarstörningar.• Startproblem.• Sämre effekt.• Onödigt slitage på motorns delar.• Onormalt hög bränsleförbrukning.1 Skumplastlter (Urethan lter)2 Felt lter3 luftintagsskärmRengör ltret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. Rengöring av luftlter Stäng chokereglaget genom att ställa det i chokeläge.• Demontera luftlterkåpan och tag bort ltret. Tvätta det rent i varmt tvålvatten. Rengör även insidan av luftlterkåpan med hjälp av luft eller en borste. Se till att ltret är torrt då det åter monteras.• Ta bort Felt ltret från lterhållaren och borsta försiktigt bort smuts.• Montera luftltret, avgränsarskärm och luftlter hållaren.• Montera foam ltret i luftlterkåpan• Montera luftlterkåpan.Ett länge använt luftlter kan aldrig bli fullständigt rent. Därför måste ltret med jämna mellanrum ersättas med ett nytt. Ett skadat luftlter måste alltid bytas ut. Skadade, mycket smutsiga eller bränsle indränkta luftlter måste alltid bli utbytta. Luftintagsnät Kontrollera att luftintaget inte blockeras av exempelvis löv eller skräp. Ett igensatt luftintag minskar maskinens blåskapacitet och ökar motorns arbetstemperatur, vilket kan medföra motorhaveri. Stanna motorn och avlägsna föremålet. Bränslelter Kontrollera att bränsleltret ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om erforderligt. 0,65

VARNING! Använd aldrig blåsaren utan att nätet sitter på. Kontrollera före varje användning att nätet sitter på plats och är oskadat.H1156688-38,525BX,GB_1.fm Page 40 Tuesday, April 19, 2016 10:37 AMSvenska – 41 UNDERHÅLL Underhållsschema Nedan följer en lista över den skötsel som skall utföras på maskinen. De esta av punkterna nns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. Underhåll Daglig tillsyn Veckotillsyn Månadstillsyn Rengör maskinen utvändigt. X Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.

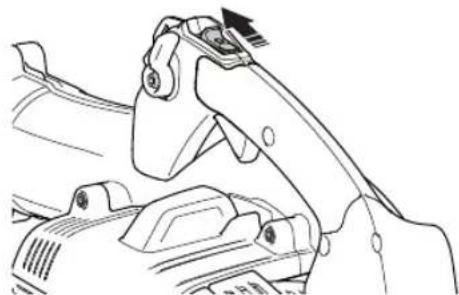

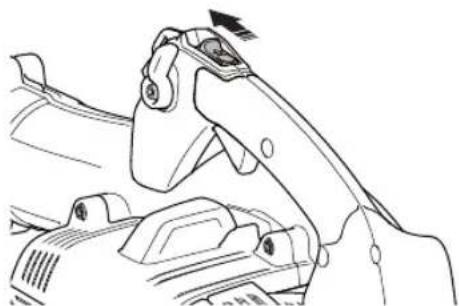

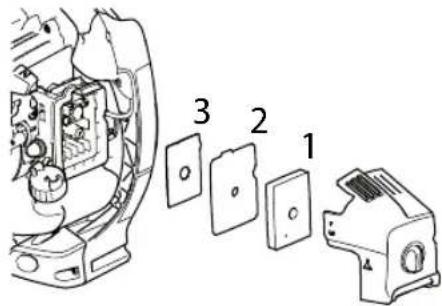

Kontrollera att stoppkontakten fungerar. X Rengör luftltret. Byt om det behövs. X Kontrollera att skruvar och muttrar är åtdragna. X Kontrollera att inget bränsleläckage nns från motor, tank eller bränsleledningar.

Kontrollera att bränsleltret ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om erforderligt.

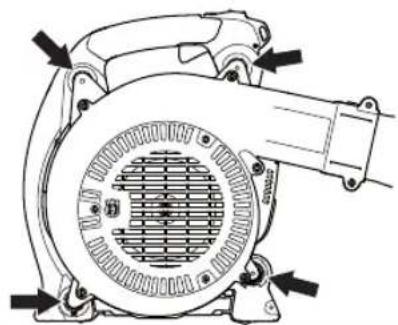

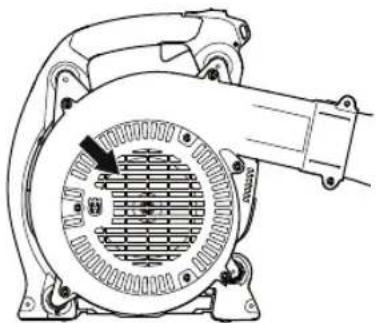

Kontrollera luftintagsnätets alla sidor inte är blockerat. X Kontrollera startapparaten med dess lina. X Kontrollera att vibrations-isolatorerna inte är skadade. X Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till 0,65 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

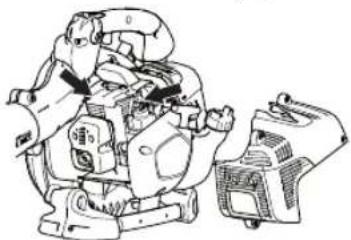

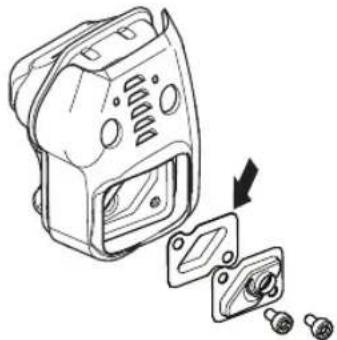

Rengör maskinens kylsystem. X Rengör eller byt ljuddämparens gnistfångarnät (gäller endast ljuddämpare utan katalysator).

Rengör förgasaren utvändigt och utrymmet runt denna. X Kontrollera att bränsleltret ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om erforderligt.

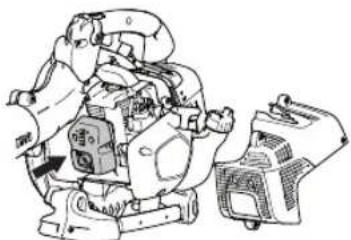

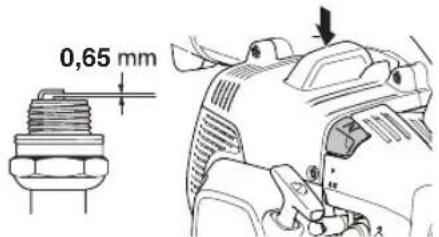

Kontrollera alla kablar och anslutningar. X Byt tändstift. Se till att tändstiftet har s.k. radioavstörning. X Kontrollera och rengör eventuellt ljuddämparens gnistfångarnät (gäller endast ljuddämpare med katalysator).

) enligt EG-direktiv 2000/14/EG. Redovisad ljudeffektnivå för maskinen är med den original skärutrustning som ger högst nivå. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten även inkluderar spridning i mätresultat och variation mellan exemplar av samma modell enligt Direktiv 2000/14/EG. Anm. 2: Värdet för ekvivalent ljudtrycksnivå beräknas med följande tidsfördelning: 1/7 tomgång och 6/7 fullt varvtal. Redovisade data för ekvivalent ljudtrycksnivå för maskinen har ett typiskt spridningsmått (standardavvikelse) på 1 dB (A). Anm. 3: Värdet för ekvivalent vibrationsnivå beräknas med följande tidsindelning: 1/7 tomgång och 6/7 fullt varvtal. Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmått på 1m/s

25,4 Tomgångsvarvtal, r/min 3000 Katalysatorljuddämpare Ja Varvtalsreglerat tändsystem Ja Tändsystem Tändstift NGK BPMR8Y Elektrodgap, mm 0,6-0,7 Bränsle-/smörjsystem Volym bensintank, liter 0,45 Vikt Vikt, utan bränsle, kg 4,3 Bulleremissioner (se anm. 1) Ljudeffektnivå, uppmätt dB(A) 104 Ljudeffektnivå, garanterad L

dB(A) 106 Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN15503, dB(A) Runt blåsrör 91 Platt munstycke 92 Vibrationsnivåer (se anm. 3) Ekvivalenta vibrationsnivåer (a hv,eq ) i handtag uppmätt enligt EN15503, m/s

Runt blåsrör 1,2 Platt munstycke 2,0 Fläktprestanda Max lufthastighet vid standardmunstycke, m/s: 70 Max lufthastighet vid platt munstycke, m/s: 86 Lufthastighet vid standard munstycke, m

/min 13 Luftöde vid plattmunstycke, m

/min: 10 H1156688-38,525BX,GB_1.fm Page 42 Tuesday, April 19, 2016 10:37 AMSvenska – 43 TEKNISKA DATA EG-försäkran om överensstämmelse Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel [phone], försäkrar härmed att blåsarna Husqvarna 525BX från 2016 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV: - av den 17 maj 2006 ”angående maskiner” 2006/42/EG. - av den 26 februari 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU. - av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. Bedömning av överensstämmelse utförd enligt Bilaga V. För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfört frivillig typkontroll åt Husqvarna AB. Certikaten har nummer: SEC/14/2423 Huskvarna, 30 mars 2016 Per Gustafsson, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.) H1156688-38,525BX,GB_1.fm Page 43 Tuesday, April 19, 2016 10:37 AMSYMBOLFORKLARING 44 – Danish Symboler ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Brug altid:
