KÄYTTÖOHJE 525ECS HUSQVARNA

• Hyväksyttyjä silmiensuojaimia

• Hengityksensuojainta on käytettävä, jos on olemassa pölyvaara. Käytä käsineitä aina tarvittaessa. Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset. Puhallin voi lennättää suurella voimalla kappaleita, jotka voivat kimmota taaksepäin. Se voi johtaa vakaviin silmävammoihin, mikäli suositeltuja suojaimia ei käytetä. Lehtipuhaltimen käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä koneesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Polttoainepumppu Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertiointivaatimuksia. Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon. HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi. Puhdistettava säännöllisesti. Silmämääräinen tarkastus. Polttonesteen täyttö. Rikastin asennossa "auki". Rikastin asennossa "kiinni" H1156688-38,525BX,GB_1.fm Page 86 Tuesday, April 19, 2016 10:37 AMSISÄLTÖ Finnish – 87 Sisältö Ennen käynnistystä on huomioitava seuraavaa: Lue käyttöohje huolellisesti. Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta. Puhallin on tarkoitettu vain nurmikoiden, pihateiden, asfalttiteiden ja vastaavien kohteiden puhdistamiseen. MERKKIEN SELITYKSET Tunnukset ............................................................. 86 SISÄLTÖ Sisältö ................................................................... 87 Ennen käynnistystä on huomioitava seuraavaa: ... 87 JOHDANTO Hyvä asiakas! ....................................................... 88 KONEEN OSAT Puhaltimen osat .................................................... 89 YLEISET TURVAOHJEET Yleistä ................................................................... 90 TURVAOHJEET Henkilökohtainen suojavarustus ........................... 92 Koneen turvalaitteet .............................................. 92 ASENNUS Puhallusputki ........................................................ 95

VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Puhallin voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. H1156688-38,525BX,GB_1.fm Page 87 Tuesday, April 19, 2016 10:37 AM88 – Finnish JOHDANTO Hyvä asiakas! Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii. Husqvarna tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla. Olemme vakuuttuneita, että tulette tyytyväisenä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike. Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle. Kiitämme Husqvarna-tuotteen valitsemisesta! Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta. H1156688-38,525BX,GB_1.fm Page 88 Tuesday, April 19, 2016 10:37 AMFinnish – 89 KONEEN OSAT Puhaltimen osat 1 Pysäytin 2 Kaasun hallinta 3 Kaasun asetusten säädin 4 Säätökahva/Ohjauskahva 5 Kahvan 6 Rikastin 7 Polttoainepumppu 8 Käynnistyskahva 9 Putken kiristysruuvi 10 Väliputki 11 Pyöreä suutin 12 Litteä suutin 13 Sytytystulppa 14 Polttoainesäiliön korkki 15 Ilmansuodatin 16 Äänenvaimennin 17 Ilmansuodatin 18 Käyttöohje 19 Yhdistelmäavain

VAROITUS! Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä oireet voivat voimistua alhaisissa lämpötiloissa. Seuraavia varotoimia suositellaan Raynayd’n oireyhtymän välttämiseksi. Käytä paksuja, tärinää vaimentavia käsineitä. Pidä toistuvasti yli viisi minuuttia kestäviä taukoja lämpimässä paikassa. Käytä aina pitävää otetta, mutta älä purista kahvoja jatkuvasti tai liikaa. Jos havaitset kipua, punaisuutta tai turvotusta sormissasi tai muussa ruumiinosassa, ota yhteys lääkäriin, ennen kuin oireet pahenevat. TÄRKEÄÄ! Puhallin on tarkoitettu vain nurmikoiden, pihateiden, asfalttiteiden ja vastaavien kohteiden puhdistamiseen. Tarkista kone kokonaisuudessaan ennen käyttöä, katso huoltokaavio. Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan. Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet. Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen. Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito. Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Vältä sähköiskujen vaara varmistamalla, että sytytystulpan suojus ja sytytyskaapeli ovat ehjät. Lehtipuhaltimen käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä koneesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Älä koskaan anna lasten käyttää konetta. Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön. Tarkista aina ennen työn aloittamista, ettei mikään tuki ilmasuodatinta. Ota aina yhteys paikallisiin viranomaisiin ja varmista, että noudatat voimassa olevia määräyksiä. Pidä kaikki kehonosat poissa kuumilta pinnoilta. Metalliosat ja moottorin suojus kuumenevat käytön aikana ja voivat tämän vuoksi aiheuttaa vakavia palovammoja. Älä koskaan poista roskia tulosäleiköstä, kun moottori on käynnissä. Pyörivän puhaltimen laipan koskettaminen aiheuttaa vakavia vammoja. H1156688-38,525BX,GB_1.fm Page 90 Tuesday, April 19, 2016 10:37 AMYLEISET TURVAOHJEET Finnish – 91 Käynnistys

• Älä koskaan käynnistä konetta sisätiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämiseen liittyvä vaara.

• Tarkkaile ympäristöä ja varmista, ettei puhallusilma pääse osumaan ihmisiin tai eläimiin. Aseta kone maahan ja paina koneen runkoa maata vasten oikealla kädellä (HUOM! Älä käytä jalkaa). Ota sitten käynnistyskahvasta kiinni vasemmalla kädellä ja tee nopeita ja voimakkaita nykäisyjä. Polttoaineturvallisuus

• Käytä ylitäyttösuojalla varustettua polttoainesäiliötä.

• Älä koskaan tankkaa konetta moottorin käydessä. Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.

• Huolehdi hyvästä ilmanvaihdosta tankattaessa ja polttoainetta sekoitettaessa (bensiini ja 2-tahtiöljy).

• Vältä kaikkea ihokosketusta polttoaineen kanssa. Polttoaine aiheuttaa ihoärsytystä ja voi myös johtaa ihomuutoksiin.

• Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.

• Älä koskaan käynnistä konetta: - Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua. - Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippua ja vettä. - Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.

• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen. Tyhjennä polttoainesäiliö ja paina, kunnes kaikki polttoaine on tyhjentynyt. Irrota sytytystulppa ja tiputa lusikallinen 2- tahtimoottorin öljyä sylinteriin. Pyöritä moottoria muutaman kerran ja kierrä sytytystulppa sitten takaisin paikalleen.

• Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.

• Varmista koneen kiinnitys kuljetuksen aikana.

• Säilytä konetta kuivassa, viileässä, hyvin tuuletetussa ja pölyttömässä paikassa. Säilytä kone lasten ulottumattomissa.

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

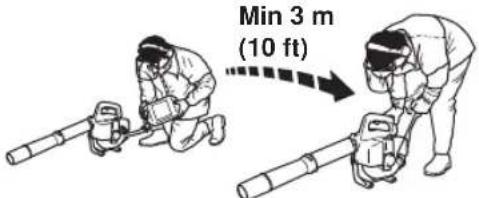

VAROITUS! Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat. Min 3 m (10 ft) H1156688-38,525BX,GB_1.fm Page 91 Tuesday, April 19, 2016 10:37 AMTURVAOHJEET 92 – Finnish Henkilökohtainen suojavarustus

• Käytä käsineitä aina tarvittaessa.

• Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

• Hyväksyttäviä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (USA) tai EN 166 (EU-maat) vaatimukset. Oksien aiheuttamat iskut tai sinkoutuvat esineet voivat vahingoittaa silmiä.

• Käytä luistamattomia ja tukevia jalkineita.

• Käytä aina paksukankaisia pitkiä housuja, saappaita, käsineitä ja pitkähihaista paitaa. Älä käytä löysiä vaatteita, huiveja, koruja tai muita vastaavia asusteita, jotta ne eivät joudu pyöriviin osiin ja näin aiheuta loukkaantumisia. Sido hiukset olkapäiden korkeuden yläpuolelle.

• Hengityksensuojainta on käytettävä, jos on olemassa pölyvaara.

• Ensiapulaukun on aina oltava lähellä. Koneen turvalaitteet Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi. Pysäytin Moottori on pysäytettävä pysäyttimellä. Irrota sytytyskaapeli ja sytytystulppa tarkastusta ja huoltoa varten.

VAROITUS! Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

VAROITUS! Tarkkaile aina varoitussignaaleja tai -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Noudata tässä osassa lueteltuja tarkastus-, kunnossapito- ja huolto-ohjeita. H1156688-38,525BX,GB_1.fm Page 92 Tuesday, April 19, 2016 10:37 AMTURVAOHJEET Finnish – 93 Tärinänvaimennin Koneesi on varustettu tärinänvaimentimilla, jotka tekevät sen käytöstä mahdollisimman tärinätöntä ja miellyttävää. Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita. Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalojen vaara suuri. Tästä syystä olemme varustaneet tietyt äänenvaimentimet nk. kipinänsammutusverkolla. Tarkasta, onko koneesi äänenvaimentimessa tällainen verkko. Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita. Älä koskaan käytä konetta, jonka äänenvaimennin on rikki. Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa. Jos koneesi äänenvaimennin on varustettu kipinänsammutusverkolla, on myös se puhdistettava säännöllisesti. Tukkeutunut verkko aiheuttaa moottorin kuumenemisen, mistä seuraa vakava moottorivaurio.

VAROITUS! Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa. H1156688-38,525BX,GB_1.fm Page 93 Tuesday, April 19, 2016 10:37 AMTURVAOHJEET 94 – Finnish NOTE! Varmista, että kipinänsammutin on ruuvattu paikalleen asianmukaisesti. Ilmansuodatin Älä koskaan käytä lehtipuhallinta ilman ilmansuodatinta tai suodatinelementin vaurioiduttua tai väännyttyä: pölyinen ilma voi hajottaa moottorin nopeasti.

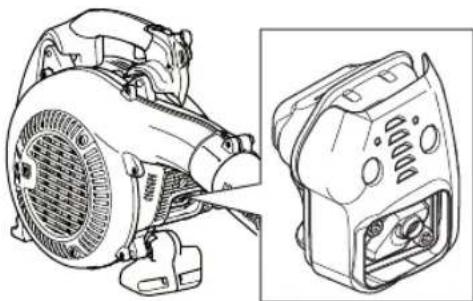

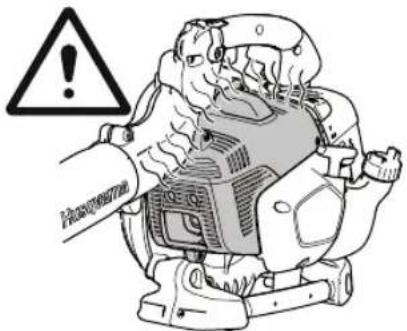

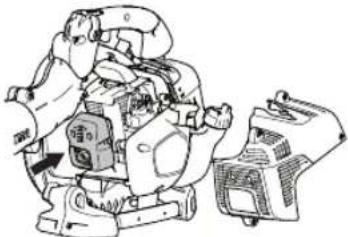

VAROITUS! Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta. H1156688-38,525BX,GB_1.fm Page 94 Tuesday, April 19, 2016 10:37 AMASENNUS Finnish – 95 Puhallusputki Puhallusputki kiinnitetään laitteeseen kiilojen avulla.

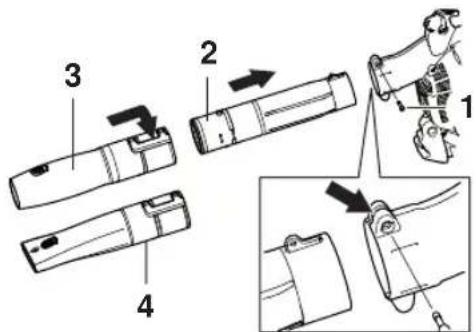

• Putken kiinnitysruuvia on löysättävä puhallusputken asentamista tai irrottamista varten.

• Kohdista väliputkessa oleva kohouma puhaltimen lähtöaukossa olevaan aukkoon ja työnnä putkea sisäänpäin, kunnes putken ja kotelon aukot ovat kohdakkain.

• Kiristä putken kiinnitysruuvi uudelleen. 1 Putken kiristysruuvi 2 Väliputki 3 Pyöreä suutin 4 Suurinopeuksinen suutin

H1156688-38,525BX,GB_1.fm Page 95 Tuesday, April 19, 2016 10:37 AMPOLTTOAINEEN KÄSITTELY 96 – Finnish Polttoaine HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen. Bensiini HUOM! Käytä aina öljysekoitteista laatubensiiniä (väh. 90-oktaanista).

• Suositeltu pienin oktaaniluku on 90. Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alle 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata vakavia moottorivaurioita.

• Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua. Käytä lyijytöntä laatubensiiniä. Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10 %). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria. Kaksitahtiöljy

• Parhaan tuloksen ja toiminnan varmistamiseksi käytä HUSQVARNA-kaksitahtiöljyä, joka on kehitetty erikoisesti kaksitahtimoottoreitamme varten. Sekoitussuhde 1:50 (2%).

• Jos HUSQVARNA-kaksitahtiöljyä ei ole saatavissa, voidaan käyttää jotakin muuta korkealaatuista ja ilmajäähdytteisille moottoreille tarkoitettua kaksitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Seossuhde 1:33 (3%).

• Älä koskaan käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä.

• Älä koskaan käytä nelitahtimottoreille tarkoitetta öljyä. Sekoitus

• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.

• Lisää aina ensin puolet sekoitettavasta bensiinistä. Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.

• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.

• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä. Bensiini, litraa Kaksitahtiöljy, litraa 2% (1:50) 3% (1:33) 5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60 H1156688-38,525BX,GB_1.fm Page 96 Tuesday, April 19, 2016 10:37 AMPOLTTOAINEEN KÄSITTELY Finnish – 97 Tankkaus

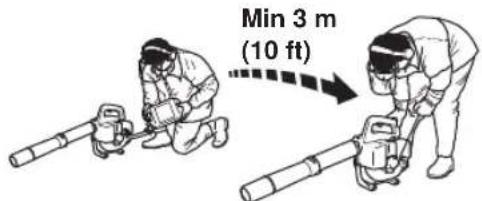

• Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.

• Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.

• Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.

• Tarkasta polttoaineen määrä aina ennen käyttöä ja jätä polttoaineelle tilaa laajeta, koska polttoaine voi moottorista ja auringosta tulevan lämmön vaikutuksesta laajeta ja vuotaa yli.

• Pidä kahvat kuivina ja puhtaina öljystä ja polttoaineesta.

• Polttoaine on säilytettävä siihen erityisesti tarkoitetuissa ja hyväksytyissä astioissa.

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa: Tankkaa hyvin ilmastoidussa paikassa. Älä koskaan tankkaa konetta sisätiloissa. Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle. Älä koskaan tankkaa moottorin käydessä. Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti. Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua. Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä. Min 3 m (10 ft) H1156688-38,525BX,GB_1.fm Page 97 Tuesday, April 19, 2016 10:37 AMKÄYNNISTYS JA PYSÄYTYS 98 – Finnish Käynnistys ja pysäytys Käynnistys Kaasun asento: Aseta kaasu joutokäyntiasentoon. Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä. Kylmä moottori Rikastin: Aseta rikastin rikastusasentoon. Paina koneen runkoa maata vasten oikealla kädellä (HUOM! Älä käytä jalkaa ). Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti vasemmalla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat), ja tee sen jälkeen nopeita ja voimakkaita vetoja. Älä koskaan kiedo käynnistysnarua kätesi ympärille. Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään viisi kertaa). Siirrä rikastinvipu alas käyntiasentoon. Jatka narun vetämistä, kunnes moottori käynnistyy, ja kiihdytä moottorin nopeus vähitellen käyttönopeuteen kaasuliipaisimen avulla. Lämmin moottori Käynnistä samalla tavalla kuin kylmä moottori, mutta älä aseta rikastinta rikastusasentoon. Jos moottori ei käynnisty useiden yritysten jälkeen, sulje rikastin ja vedä kaapelia uudelleen. NOTE! Ilma vapautuu heti, kun moottori käynnistyy, vaikka se olisi vapaalla. Jos moottori ei käynnisty useiden yritysten jälkeen liiallisen kuristuksen takia, avaa rikastin ja vedä kaapelia uudelleen. HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.

VAROITUS! Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä. Aseta kone tukevalle alustalle. Varmista, ettei työalueella ole asiaankuulumattomia, muussa tapauksessa on olemassa vakavien henkilövahinkojen vaara. Turvaetäisyys on 15 metriä. Koneen saa käynnistää vain täysin asennettuna. Jos kone käynnistetään ilman, että kaikki sen suojukset on asennettu, on olemassa henkilövahinkojen vaara. H1156688-38,525BX,GB_1.fm Page 98 Tuesday, April 19, 2016 10:37 AMKÄYNNISTYS JA PYSÄYTYS Finnish – 99 HUOM! Älä sijoita mitään kehon osaa merkitylle pinnalle. Kosketuksesta saattaa seurata palovammoja tai sähköisku, mikäli sytytin on vioittunut. Käytä aina käsineitä. Älä koskaan käytä konetta, jossa on vioittunut sytytin. Pysäytys Siirrä turvaliipaisin joutokäyntiasentoon ja paina pysäytyspainiketta, kunnes moottori on kokonaan pysähtynyt. HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/ tai huollon ajaksi. H1156688-38,525BX,GB_1.fm Page 99 Tuesday, April 19, 2016 10:37 AMPERUSTEKNIIKKA 100 – Finnish Yleiset työohjeet Ota huomioon alueella asuvat henkilöt välttämällä koneen käyttöä sopimattomina aikoina, esimerkiksi myöhään illalla tai aikaisin aamulla. Laske äänitasoa rajoittamalla yhtä aikaa käytettävien laitteiden määrää. Lue ja noudata alla olevia yksinkertaisia neuvoja, jotta häiritsisit ympäristöäsi mahdollisimman vähän.

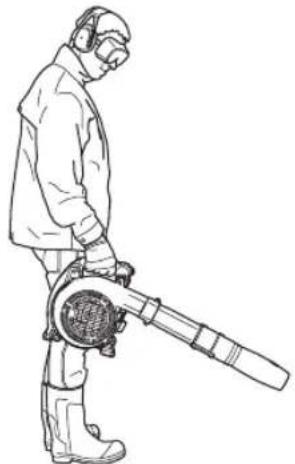

• Tämä puhallin on kädessä pidettävä malli. Puhallinta pidellään kahvan avulla. Kahvaa käytetään myös ohjaamiseen käytön aikana. Ilmasuihkun nopeutta voidaan säätää kaasuliipasimella. Valitse ko. käyttöön parhaiten soveltuva nopeus. Jotta sormea ei tarvitsisi pitää koko ajan kaasuliipasimella puhallinta käytettäessä, voidaan haluttu kaasu asettaa kaasuliipasimen lukitsimella (D). Täyskaasu saadaan, kun lukitsin on täysin alaspainettuna.

• Käytä lehtipuhallinta mahdollisimman pienellä kaasulla. Täyskaasua tarvitaan vain harvoin. Monet työvaiheet voidaan tehdä puolikaasulla. Pienempi kaasu vähentää melua ja pölyä. Kerättävät/siirrettävät roskat on myös helpompi pitää hallinnassa.

• Irrota kiinni tarttuneet roskat maasta haravalla tai luudalla.

• Pidä puhallusputken suu mahdollisimman lähellä maata. Hyödynnä puhallusputken koko pituus, jotta ilmavirta pysyy lähellä maanpintaa.

• Siivoa jälkesi. Varmista, ettet ole puhaltanut roskia kenenkään tontille.

• Vältä ylimääräistä melua käyttämällä konetta vain normaalien työtuntien puitteissa. Vältä työskentelyä aikaisin aamulla tai myöhään illalla. Yleiset turvamääräykset

• Asiaankuulumattomia henkilöitä tai eläimiä ei saa olla työalueella, jonka turvaetäisyys on 15 metriä.

• Anna moottorin jäähtyä ennen tankkausta.

• Pidä kaikki kehonosat poissa kuumilta pinnoilta.

• Älä koskaan koske sytytystulppaan tai -kaapeliin moottorin käydessä. Sytytystulpan tai pistokkeen koskettaminen voi aiheuttaa sähköiskun.

• Voimakas ilmavirta pystyy siirtämään esineitä niin suurella nopeudella, että ne voivat kimmota takaisin ja aiheuttaa vakavia silmävammoja.

• Älä suuntaa ilmasuihkua ihmisiä tai eläimiä kohti.

• Pysäytä moottori ennen lisävarusteiden tai muiden osien asennusta tai irrottamista. TÄRKEÄÄ! Tässä osassa käsitellään lehtipuhaltimen käyttöön liittyviä yleisiä turvamääräyksiä. Kun joudut tilanteeseen, jossa trimmin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.

VAROITUS! Tarkkaile ympäristöäsi. Jos joku lähestyy työaluetta, aseta kaasuliipaisin pienimmälle kaasulle siihen asti, kunnes henkilöt ovat riittävän etäällä. Kohdista ilmasuihku poispäin ihmisistä, eläimistä, leikkipaikoista, avoimista ikkunoista, autoista jne. H1156688-38,525BX,GB_1.fm Page 100 Tuesday, April 19, 2016 10:37 AMPERUSTEKNIIKKA Finnish – 101

• Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.

• Minimoi puhallusaika kostuttamalla pölyiset alueet kevyesti tai käyttämällä ruiskulaitetta.

• Vähennä vedenkulutusta käyttämällä puhaltimia vesiletkujen sijaan nurmikon ja puutarhanhoidon eri käyttötarkoituksiin kuten säleikköjen, verkkojen, ritilöiden ja verantojen puhdistukseen.

• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.

• Älä koskaan laske konetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä siis koskaan käynnistä tai käytä konetta sisällä tai tiloissa, joissa on puutteellinen ilmanvaihto.

• Lehtipuhallinta ei saa käyttää tikkailla tai telineillä seisten.

• HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua. Trimmauksen perustekniikka Ilmasuihkun nopeutta säädetään kaasusäätimellä. Valitse nopeus sopivaksi kunkin käyttötarkoituksen mukaan. Jotta sormea ei tarvitse jatkuvasti pitää kaasusäätimellä puhaltimella työskentelyn aikana, voit asettaa halutun kaasun asennon kaasun asetusten säätimellä. Täyskaasu saavutetaan, kun säädin on vedettynä kokonaan taakse.

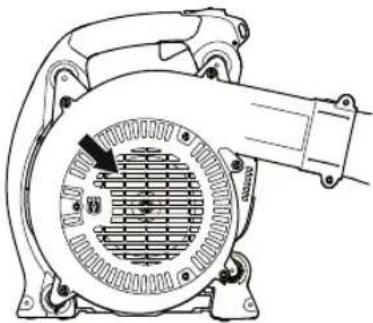

• Tarkasta, ettei ilmanottoaukko tukkeudu esimerkiksi lehdistä tai roskista. Tukkeutunut ilmanottoaukko vähentää koneen puhalluskapasiteettia ja lisää moottorin työlämpötilaa, mikä voi johtaa moottorivaurioihin. Pysäytä moottori ja poista tukkeuma.

• Tarkkaile tuulensuuntaa. Työskentele tuulen suuntaan työn helpottamiseksi.

• Käytä puhaltimen täyspitkää suutinjatketta, jotta ilmavirta osuu lähelle maanpintaa.

• Varmista aina, ettei roskia ole päätynyt muiden pihoille.

• Älä koskaan osoita puhallusputkea avotulta kohti, koska tämä saattaisi sytyttää yksikön ja aiheuttaa vammoja tai ympäristövahinkoja.

• Lehtipuhaltimen käyttö suurten kasojen siirtämiseen on aikaavievää ja aiheuttaa tarpeetonta melua.

• Seiso tasapainoisessa ja tukevassa asennossa.

• Työn jälkeen konetta säilytetään pystyasennossa.

VAROITUS! Varo sinkoutuvia esineitä. Pidä aina silmäsuojia. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia. Pidä asiaankuulumattomat etäällä. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone välittömästi, jos joku lähestyy sitä.

VAROITUS! Pysäytä aina moottori ennen puhdistusta. H1156688-38,525BX,GB_1.fm Page 101 Tuesday, April 19, 2016 10:37 AMKUNNOSSAPITO 102 – Finnish Kaasutin Joutokäynnin säätäminen Tarkasta ennen säätöjen tekemistä, että ilmansuodatin on puhdas ja että ilmansuodattimen kansi on paikallaan. Säädä joutokäynti joutokäyntiruuvilla T, jos uusintasäätö on tarpeen.Suositeltu joutokäyntinopeus: Katso luku Tekniset tiedot. Äänenvaimennin HUOM! Tietyt äänenvaimentimet on varustettu katalysaattorilla. Katso luvusta Tekniset tiedot, onko koneesi varustettu katalysaattorilla.Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.Jotkut äänenvaimentimet on varustettu erityisellä kipinänsammutusverkolla. Jos koneesi on varustettu tällaisella äänenvaimentimella, on verkko puhdistettava viikoittain. Puhdistus käy parhaiten teräsharjalla. Katalysaattorittomissa äänenvaimentimissa verkko on puhdistettava ja tarvittaessa vaihdettava kerran viikossa. Katalysaattoriäänenvaimentimissa verkko on tarkastettava ja tarvittaessa puhdistettava kerran kuukaudessa. Jos verkko on vioittunut, se on vaihdettava. Jos verkko tukkeutuu usein, se voi olla merkkinä katalysaattorin toiminnan heikentymisestä. Ota yhteys jälleenmyyjääsi asian tarkistamiseksi. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja mäntävaurioita.HUOM! Älä koskaan käytä konetta, jonka äänenvaimennin on huonossa kunnossa. Jäähdytysjärjestelmä Käyntilämpötilan pitämiseksi mahdollisimman alhaisena kone on varustettu jäähdytysjärjestelmällä.Puhdista jäähdytysjärjestelmä harjalla kerran viikossa, vaikeammissa käyttöolosuhteissa useammin. Likainen tai tukkeentunut jäähdytysjärjestelmä johtaa koneen ylikuumenemiseen, josta on seurauksena sylinterin ja männän vaurioituminen. Sytytystulppa Sytytystulpan kuntoa heikentävät:• Väärin säädetty kaasutin.• Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä).• Likainen ilmansuodatin.

VAROITUS! Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!H1156688-38,525BX,GB_1.fm Page 102 Tuesday, April 19, 2016 10:37 AMKUNNOSSAPITO Finnish – 103Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,65 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. Ilmansuodatin Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:• Kaasutinhäiriöt.• Käynnistysongelmat.• Tehon heikkeneminen.• Moottorin osien turha kuluminen.• Epätavallisen korkea polttoaineenkulutus.1 Vaahtomuovisuodatin (uretaanisuodatin)2 Huopasuodatin3 SuojusPuhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset. Ilmansuodattimen puhdistus Sulje rikastinvipu asettamalla rikastin rikastusasentoon.• Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Puhdista myös suodattimen kannen sisäpuoli paineilmalla tai harjalla. Varmista, että suodatin on kuiva ennen takaisin asentamista.• Irrota huopasuodatin suodattimen kannattimesta ja poista roskat suodattimesta varovasti harjaamalla.• Asenna suojus ja huopasuodatin ilmansuodattimen pidikkeeseen.• Asenna vaahtomuovisuodatin ilmansuodattimen kanteen.• Asenna ilmansuodattimen kansi.Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava. Vaurioitunut, hyvin likainen tai polttoaineen kostuttama ilmansuodatin on aina vaihdettava, Ilmansuodatin Tarkasta, ettei ilmanottoaukko tukkeudu esimerkiksi lehdistä tai roskista. Tukkeutunut ilmanottoaukko vähentää koneen puhalluskapasiteettia ja lisää moottorin työlämpötilaa, mikä voi johtaa moottorivaurioihin. Pysäytä moottori ja poista esine. 0,65

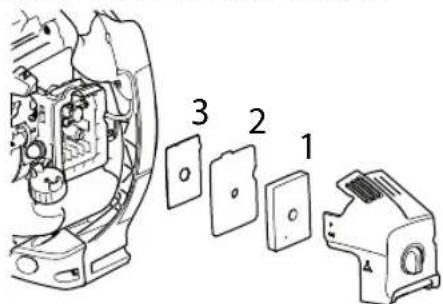

VAROITUS! Älä koskaan käytä puhallinta, jos suodatin ei ole paikallaan. Tarkista ennen käyttöä, että suodatin on paikallaan ja vahingoittumaton.H1156688-38,525BX,GB_1.fm Page 103 Tuesday, April 19, 2016 10:37 AM104 – Finnish KUNNOSSAPITO Polttoainesuodatin Tarkasta, että polttoainesuodatin ei ole likainen tai polttoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa. Huoltokaavio Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista.Useimmat kohdista on kuvattu kappaleessa Huolto. Käyttäjä saa tehdä ainoastaan sellaisia huolto- ja kunnostustehtäviä, jotka on kuvattu tässä käyttöohjeessa. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi. Kunnossapito Päivittäiset toimenpiteet Viikoittaiset toimenpiteet Kuukausittais

toimenpiteet Puhdista kone ulkopuolelta. X Tarkasta, että kaasuliipasin ja varmistin ovat turvallisessa käyttökunnossa.

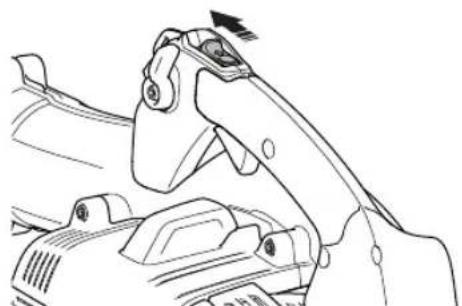

Tarkasta, että pysäytin toimii. X Puhdista ilmansuodatin. Vaihda tarvittaessa. X Tarkasta, että ruuvit ja mutterit ovat kireällä. X Tarkasta, ettei moottorissa, säiliössä tai polttoaineputkissa ole vuotoja.

Tarkasta, että polttoainesuodatin ei ole likainen tai polttoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa.

Tarkista, ettei mikään ilmanottosäleikön sivuista ole tukkeutunut. X Tarkasta käynnistinlaite käynnistysnarulla. X Tarkasta, etteivät tärinänvaimentimet ole vioittuneet. X Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,65 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.

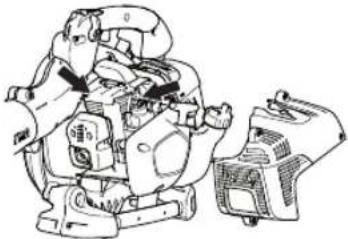

Puhdista koneen jäähdytysjärjestelmä. X Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko (koskee vain katalysaattorittomia äänenvaimentimia).

Puhdista kaasuttimen ulkopinta ja ympäristö. X Tarkasta, että polttoainesuodatin ei ole likainen tai polttoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa.

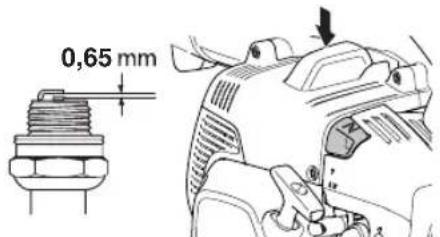

Tarkasta kaikki kaapelit ja liitännät. X Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.

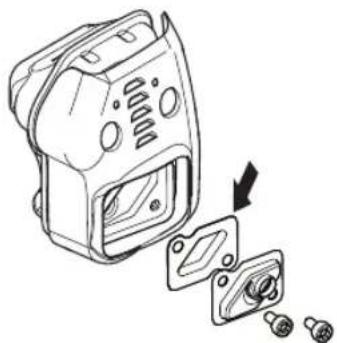

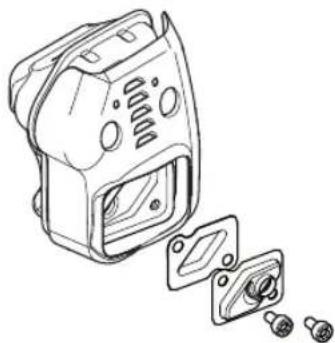

Tarkasta ja puhdista äänenvaimentimen mahdollinen kipinänsammutusverkko (koskee vain katalysaattorilla varustettuja äänenvaimentimia).

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänen tehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänen tehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huom. 2: Vastaava äänenpainetaso lasketaan seuraavalla aikajakaumalla: 1/7 joutokäyntinopeus ja 6/7 ryntäysnopeus. Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB (A). Huom. 3: Vastaava tärinätaso lasketaan seuraavalla aikajakaumalla: 1/7 joutokäyntinopeus ja 6/7 ryntäysnopeus. Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s

Tekniset tiedot 525BX Moottori Sylinteritilavuus, cm

25,4 Joutokäyntinopeus, r/min 3000 Katalysaattoriäänenvaimennin Kyllä Kierrosluvun mukaan säätyvä sytytysjärjestelmä Kyllä Sytytysjärjestelmä Sytytystulppa NGK BPMR8Y Kärkiväli, mm 0,6-0,7 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 0,45 Paino Paino ilman polttoainetta, kg 4,3 Melupäästöt (ks. huom. 1) Äänentehotaso, mitattu dB(A) 104 Äänentehotaso, taattu L

dB(A) 106 Äänitasot (ks. huom. 2) Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN15503 mukaisesti, dB(A) Pyöreä suutin 91 Litteä suutin 92 Tärinätasot (ks. huom. 3) Kahvojen vastaavat tärinätasot (a hv,eq ) mitattuna standardien EN15503 mukaan, m/s

Pyöreä suutin 1,2 Litteä suutin 2,0 Puhallusteho Ilman suurin nopeus, pyöreä suutin, m/s: 70 Maks. ilmannopeus litteällä suuttimella, m/s: 86 Ilmavirtaus, pyöreä suutin, m

/min 13 Ilmanvirtaus litteällä suuttimella, m

/min: 10 H1156688-38,525BX,GB_1.fm Page 105 Tuesday, April 19, 2016 10:37 AM106 – Finnish TEKNISET TIEDOT EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että puhaltimet Husqvarna 525BX alkaen vuoden 2016 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavia NEUVOSTON DIREKTIIVEJÄ: - 17. toukokuuta 2006 ”koskien koneita” 2006/42/EY. - 26. helmikuu 2014 ”sähkömagneettista yhteensopivuutta koskeva” direktiivi 2014/30/EU. - 8. toukokuuta 2000 ”koskien melupäästöä ympäristöön” 2000/14/EY. Yhteensopivuus on määritelty Liitteen V mukaan. Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi, on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen. Sertikaattien numerot ovat: SEC/14/2423 Huskvarna 30. maaliskuuta 2016 Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.) H1156688-38,525BX,GB_1.fm Page 106 Tuesday, April 19, 2016 10:37 AMSYMBOLERKLÄRUNG German – 107 Symbole WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. Benutzen Sie immer:
