BRUKSANVISNING 525ECS HUSQVARNA

Rengöring av luftfilter

EF-overensstemmelseserklæring 64

Transport og opbevaring

- Brug skridsikre og stabile støvler.

ADVARSEL! Stands altid motoren ved rengøring.

Maks. lufthastighed med rundt mundstykke, m/s:

70

EF-overensstemmelseserklæring

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk alltid:

• Hørselsvern
• Godkjent øyevern
- Åndedrettsvern skal brukes når det er risiko for støv.

Hansker skal brukes ved behov.

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Blåseren kan slynge gjenstander voldsomt av sted, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

CE

Føreren av løvblåseren skal påse at ingen mennesker eller dyr kommer nærmere enn 15 meter. Når flere føre

arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter.

Brennstoffpumpe

Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

∅vrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.

Motoren slås av ved at stoppekontakten føres til stoppstilling. OBS!

Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av

tennpluggen ved montering, kontroll og/eller vedlikehold.

Innhold Før start må man legge merke til

SYMBOLFORKLARING

Symboler 65

INNHOLD

Innhold 66

Før start må man legge merke til følgende: ...... 66

INNLEDNING

Kjære kunde 67

HVA ER HVA?

Hva er hva på blåseren? 68

GENERELLE SIKKERHETSINSTRUKSJONER

Generelt 69

SIKKERHETSINSTRUKSJONER

Personlig verneutstyr 71

Maskinens sikkerhetsutstyr 71

MONTERING

Blåserør 74

BRENNSTOFFHÄNDTERING

Brennstoff 75

Fylling av brennstoff 76

START OG STOPP

Start og stopp 77

ARBEIDSTEKNIKK

Generelle arbeidsinstruksjoner 79

VEDLIKEHOLD

Forgasser 81

Lyddemper 81

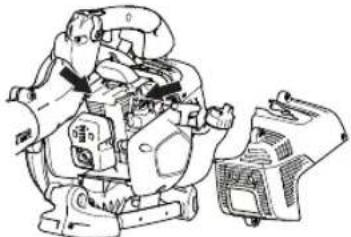

Kjølesystem 81

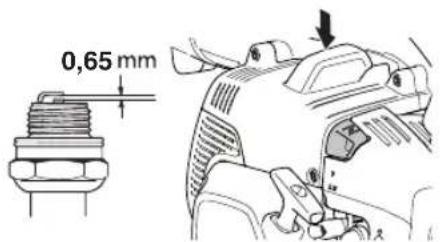

Tennplugg 81

Luftfilter 82

Vedlikeholdsskjema 83

TEKNISKE DATA

Tekniske data 84

Les nøye gjennom bruksanvisningen.

ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

ADVARSEL! En blåser som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Blåseren er kun konstruert for renblåsing av gressplener, gangveier, asfaltveier og liknende.

Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsidéen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Hva er hva på blåseren?

1 Stoppbryter
2 Gassregulator
3 Gassinnstillingskontroll
4 Regulatorhändtak/Manøvreringshändtak
5 Håndtak
6 Chokeregulator
7 Brennstoffpumpe
8 Starthändtak
9 Rørklemmeskrue

10 Mellomrør
11 Rundt munnstykke
12 Flatt munnstykke
13 Tennplugg
14 Bensintanklokk
15 Luftfilter
16 Lyddemper
17 Luftinntaksskjerm
18 Bruksanvisning
19 Kombinøkkel

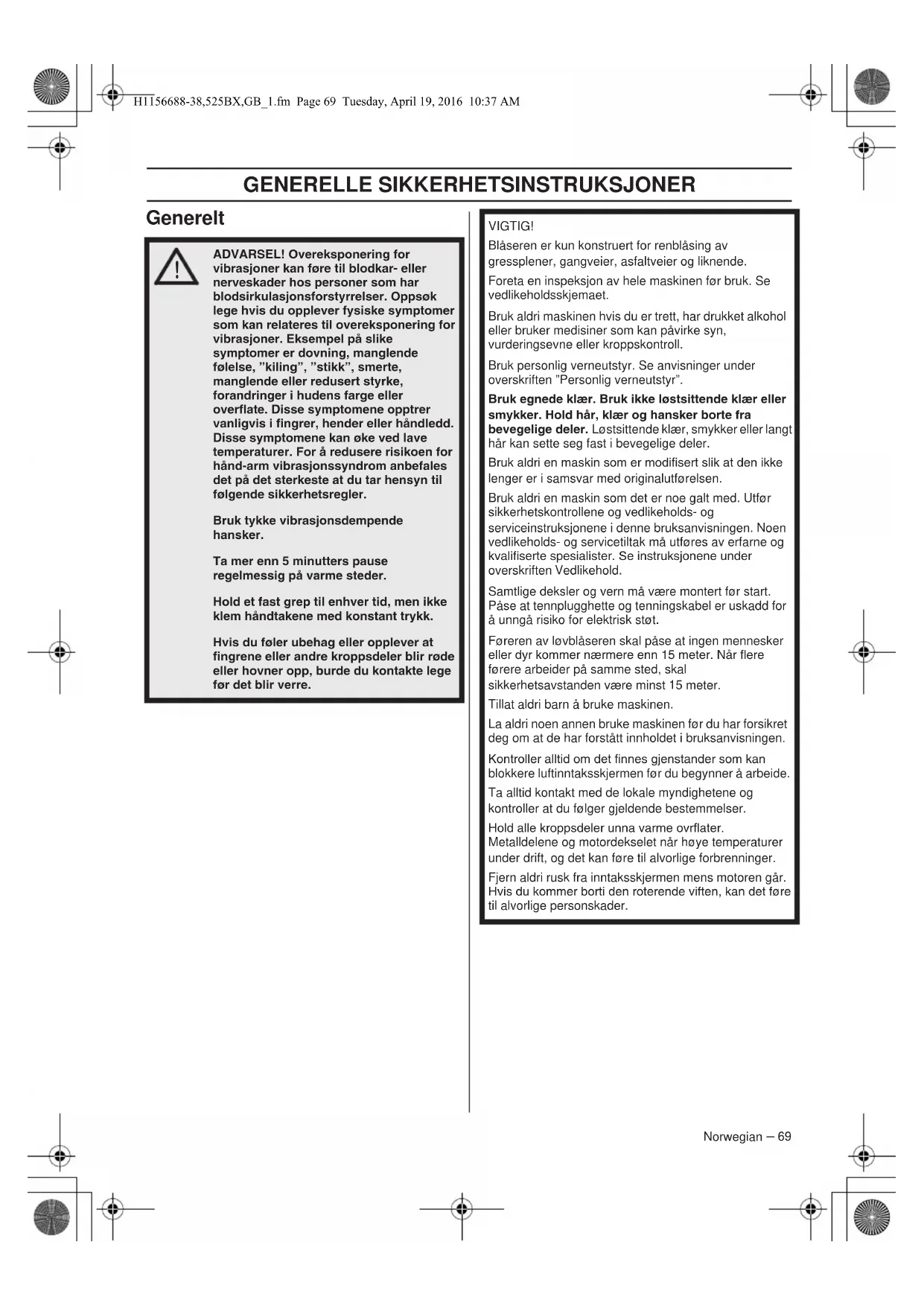

GENERELLE SIKKERHETSINSTRUKSJONER

Generelt

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Disse symptomene kan øke ved lave temperaturer. For å redusere risikoen for hånd-arm vibrasjonssyndrom anbefales det på det sterkeste at du tar hensyn til følgende sikkerhetsregler.

Bruk tykke vibrasjonsdempende hansker.

Ta mer enn 5 minutters pause regelmessig på varme steder.

Hold et fast grep til enhver tid, men ikke klem håndtakene med konstant trykk.

Hvis du føler ubehag eller opplever at fingrene eller andre kroppsdeler blir røde eller hovner opp, burde du kontakte lege før det blir verre.

VIGTIG!

Blåseren er kun konstruert for renblåsing av gressplener, gangveier, asfaltveier og liknende.

Foreta en inspeksjon av hele maskinen før bruk. Se vedlikeholdsskjemaet.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold här, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker eller langt här kan sette seg fast i bevegelige deler.

Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen.

Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Samtlige deksler og vern må være montert før start. Påse at tennplugghette og tenningskabel er uskadd for å unngå risiko for elektrisk støt.

Føreren av løvblåseren skal påse at ingen mennesker eller dyr kommer nærmere enn 15 meter. Når flere førere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter.

Tillat aldri barn å bruke maskinen.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

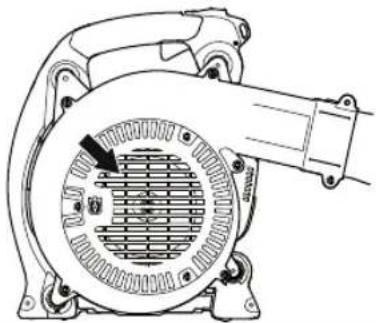

Kontroller alltid om det finnes gjenstander som kan blokkere luftinntaksskjermen før du begynner å arbeide.

Ta alltid kontakt med de lokale myndighetene og kontroller at du følger gjeldende bestemmelser.

Hold alle kroppsdeler unna varme ovrflater. Metalldelene og motordekselet når høye temperaturer under drift, og det kan føre til alvorlige forbrenninger.

Fjern aldri rusk fra inntaksskjermen mens motoren går. Hvis du kommer borti den roterende viften, kan det føre til alvorlige personskader.

GENERELLE SIKKERHETSINSTRUKSJONER

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

Start

• Start aldri maskinen innendørs. Vær bevisst på faren ved innånding av motorens avgasser.
• Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med det som blåses ut.

Plasser maskinen på bakken. Trykk maskinkroppen mot bakken med høyre hånd (OBS! Ikke foten). Ta deretter tak i starchåndtaket med venstre hånd og trekk raskt og bestemt.

• Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe.
• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflödig brennstoff. Tøm drivstofftanken og trykk på pumpen til alt drivstoff er pumpet ut. Fjern tennpluggen og hell en spiseskje totaktsolje i sylinderen. Drei motoren noen ganger, og monter deretter tennpluggen igjen.
• Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.
  • Sikre maskinen under transport.
• Lagre maskinen på et tørt, kjølig, luftig og støvfritt sted. Oppbevar maskinen utilgjengelig for barn.

ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare.

Personlig verneutstyr

ADVARSEL! Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselsvernet så snart motoren er stanset.

• Hansker skal brukes ved behov.

- Hørselsvern med tilstrekkelig lyddempende virkning skal brukes.

- Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land. Slag fra greiner eller gjenstander som blir kastet i vei kan skade øynene.

- Bruk sklisikre og solide støvler.

- Bruk alltid kraftige langbukser, støvler, hansker og en langermet skjorte. For å redusere faren for skader som er forbundet med gjenstander som trekkes inn i roterende deler, må du ikke bruke løstsittende klær, skjerf, smykker ol. Sett opp håret til over skulderlengde.

- Åndedrettsvern skal brukes när det er risiko for støv.

- Førstehjelpsutstyr må alltid finnes for hånden.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet Hva er hva? for å se hvor disse delene er plassert på din maskin.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds og serviceinstruksjonene som er gitt i dette avsnittet.

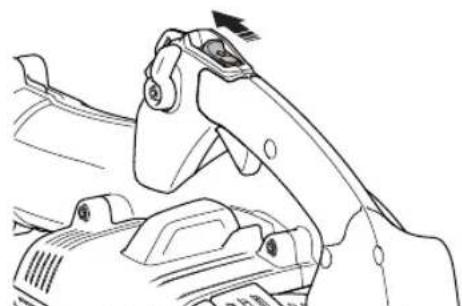

Stoppbryter

Stoppbryteren skal brukes for å slå av motoren.

Fjern tenningskabelen og tennpluggen for å foreta inspeksjon og vedlikehold.

Norwegian - 71

SIKKERHETSINSTRUKSJONER

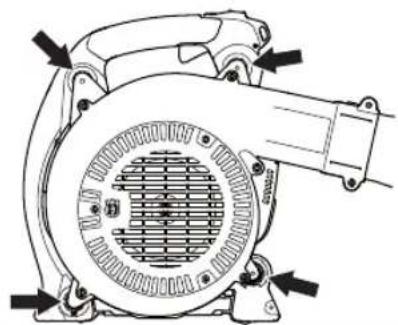

Vibrasjonsdemper

Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingerer, hender eller håndledd. Risikoen kan øke ved lave temperaturer.

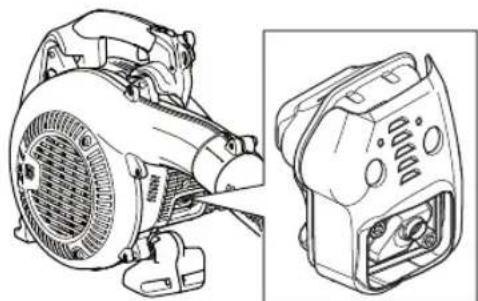

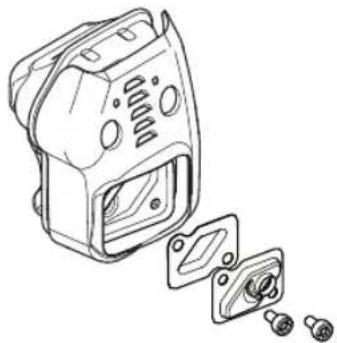

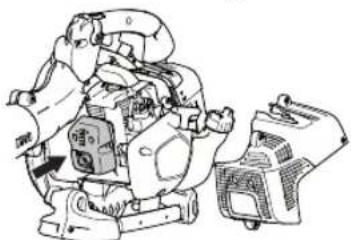

Lyddemper

Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

Lyddempere med katalysator er også konstruert for å redusere de skadelige stoffene i avgassene.

I land med varmt og tørt klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Bruk aldri en maskin som har defekt lyddemper.

Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, må dette rengjøres regelmessig. Et tilstoppet nett fører til at motoren går varm med alvorlig motorskade som følge.

Pass på at gnistfangeren skrus riktig på plass.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd.

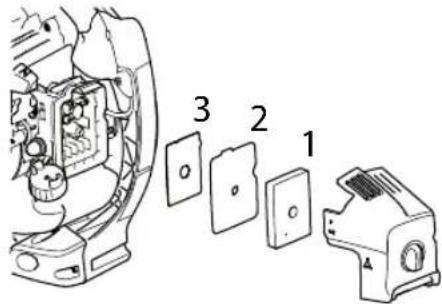

Luftfilter

Bruk aldri løvblåseren uten luftfilter eller med skadet eller deformert filter. Ufiltrert, støvholdig luft kan raskt ødelegge motoren.

MONTERING

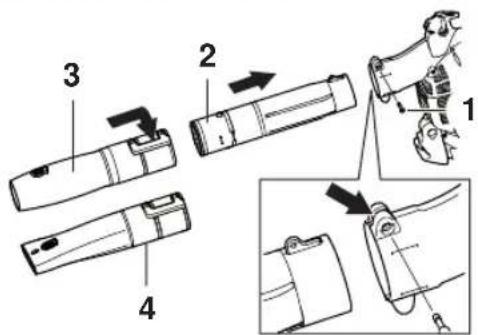

Blåserør

Blåserøret festes til enheten med et slissesystem.

• For å montere eller fjerne blåserøret må rørklemmebolten løsnes.
• Juster slissen i blåseutgangen med stiften på mellomrøret, og skyv røret inn til hullene i røret og munnstykket ligger over hverandre.
• Stram til rørklemmebolten igjen.

1 Rørklemmeskrue
2 Mellomrør
3 Rundt munnstykke
4 Høyhastighets munnstykke

74 - Norwegian

OBS! Maskinen er utstyrt med en totaktsmotor, og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.

ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin (minst 90 oktan).

• Anbefalt laveste oktantall er 90. Hvis man kjører motoren på bensin med lavere oktantall, kan det forårsake såkalt banking. Dette fører til økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall. Bruk blyfri kvalitetsbensin.

Drivstoff med etanolblanding E10 kan brukes (maks. 10 % etanolblanding). Bruk av høyere etanolblandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.

Totaktsolje

• For beste resultat og funksjon brukes HUSQVARNA totaktsolje, som er utviklet spesielt for våre totaktsmotorer. Blandingsforhold 1:50 (2%).
• Hvis det ikke er mulig å få tak i HUSQVARNA totaktsolje, kan man bruke annen totaktsolje av høy kvalitet som er beregnet for luftkjølte motorer. Kontakt forhandleren ved valg av olje. Blandingsforhold 1:33 (3%).
• Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil.
• Bruk aldri olje beregnet på firetaktsmotorer.

Bensin, liter Totaktsolje, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

• Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin.
• Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen.
• Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.

• Bland ikke drivstoff for mer enn maks. 1 måneds behov.
• Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

BRENNSTOFFHÅNDTERING

Fylling av brennstoff

Fyll drivstoff på et godt ventilert sted. Fyll aldri drivstoff på maskinen innendørs.

Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes.

• Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.
• Påse at brennstoffet er godt blandet ved å riste beholderen før tanken fylles.
• Kontroller drivstoffnnivået før hver gangs bruk og la det være plass nok til at drivstoff kan ekspandere, ettersom varmen fra motoren og solen ellers kan få drivstoffet til å ekspandere slik at det renner over.
• Hold håndtakene tørre og fri for olje og brennstoff.
• Brennstoff skal alltid oppbevares i beholdere som er spesielt beregnet og godkjent for dette.

START OG STOPP

Start og stopp

ADVARSEL! Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes. Plasser maskinen på et fast underlag.

Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet, da det ellers er fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter.

Maskinen må kun brukes i komplett utførelse. Hvis maskinen startes uten at alle deksler er montert, er det risiko for personskade.

Start

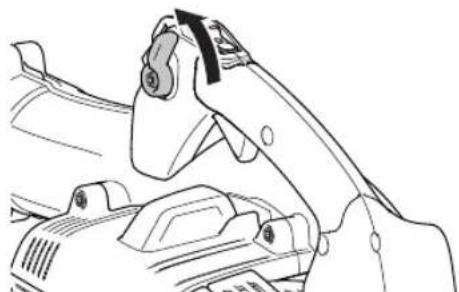

Gassposisjon: Sett gassposisjonen til tomgangsposisjon.

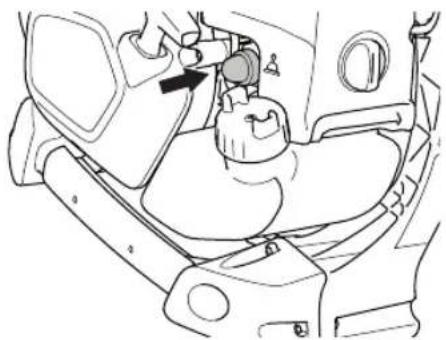

Brennstoffpumpe: Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt.

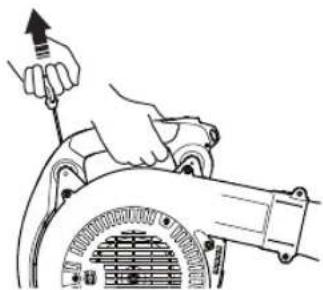

Hold maskinkroppen på bakken med høyre hånd (OBS! Ikke med foten!).

Ta tak i starchåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden.

Trekk i tråden gjentatte ganger helt til motoren starter (eller maksimalt fem drag).

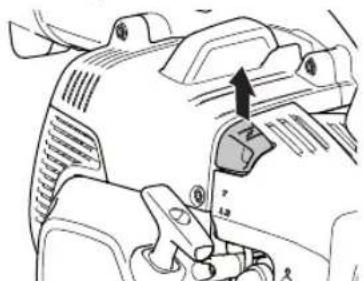

Flytt chokehendelen ned til normalstilling.

Trekk i tråden helt til motoren starter, og bruk gassregulatoren gradvis for å øke motorens turtall og hastigheten.

Varm motor

Bruk samme fremgangsmåte ved start som ved kald motor, men uten å sette chokehendelen i chokestilling. Hvis motoren ikke starter etter flere forsøk, kan du lukke choken og fortsette å trekke i tauet.

NOTE!

Hvis motoren ikke starter etter flere forsøk på grunn av for mye choking, kan du åpne choken og fortsette å trekke i tauet.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.

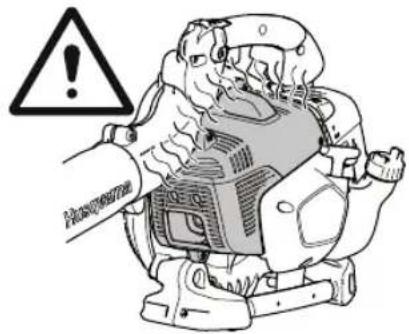

OBS! Ikke plasser noen del av kroppen på den markerte flaten. Berøring kan medføre brannskader på huden eller elektrisk støt dersom tennplugghetten er defekt. Bruk alltid hansker. Bruk aldri en maskin med defekt tennplugghette.

Abnormal

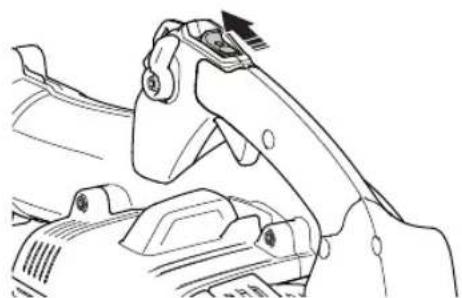

Stopp

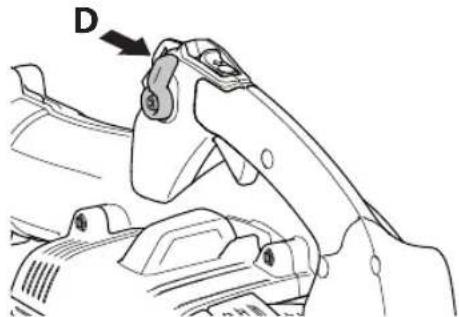

Flytt gasspaken til tomgangsposisjon, og hold inne stoppbryteren til motoren stopper helt.

OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

78 - Norwegian

Generelle arbeidsinstruksjoner

VIGTIG! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med blåser. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til!

Vis hensyn til personer i omgivelsene ved å unngå å bruke maskinen på ugunstige tidspunkt, eksempelvis sent om kvelden eller tidlig om morgenen. Reduser støynivået ved å begrense antall maskiner som brukes samtidig. Les gjennom og følg de enkle rådene under for å forstyrre omgivelsene minst mulig.

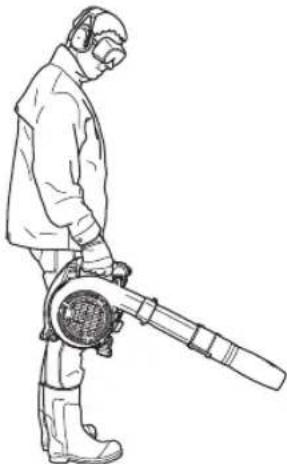

- Blåseren er en håndholdt type. Blåseren holdes i håndtaket. Den betjenes og styres ved hjelp av håndtaket under bruk. Hastigheten på luftstrålen reguleres ved hjelp av gassreguleringen. Velg den hastighet som passer best til respektive bruk. For å slippe å holde fingeren på gassregulatoren hele tiden blåseren brukes, kan ønsket gasspådrag stilles inn med gassreguleringsinnstillingen (D). Fullt gasspådrag oppnås når gassreguleringsinnstillingen er trykt helt ned.

- Bruk blåseren med lavest mulig gasspådrag. Det er sjelden nødvendig å bruke fullt gasspådrag. Mange arbeidsmomenter kan utføres med halvt gasspådrag. Lavere gasspådrag innebærer mindre støy og støv. Det er også lettere å ha kontroll over det avfallet som skal samles sammen/flyttes.

- Bruk rake eller kost for å løsne fastsittende avfall fra bakken.

- Hold blåserørets munning så nær bakken som mulig. Bruk hele lengden av blåserøret for å holde luftstrømmen nær bakken.

• Rydd opp etter deg. Forviss deg om at du ikke har blåst avfall inn på annen manns eiendom.
• Bruk maskinen i vanlig arbeidstid for å unngå unødig støy. Unngå å arbeide tidlig om morgenen og sent om kvelden.

ADVARSEL! Vær oppmerksom på omgivelsene. Hvis noen nærmer seg arbeidsområdet, må du stille gassreguleringen på minste gasspådrag til personen er på trygg avstand. Rett luftstrålen bort fra mennesker, dyr, lekeplasser, åpne vinduer, biler osv.

Grunnleggende sikkerhetsregler

• Ingen uvedkommende personer eller dyr skal finnes på arbeidsområdet, som er 15 meter.
• La motoren avkjøles før du fyller drivstoff.
• Hold alle kroppsdeler unna varme ovrflater.
• Berør aldri tennpluggen eller tenningskabelen mens motoren er i gang. Du kan få elektrisk støt av å ta på tennpluggen eller pluggen.
• Den kraftige luftstrømmen kan forflytte gjenstander med en slik hastighet at de kan sprette tilbake og forårsake alvorlige øyeskader.
• Ikke rett luftstrålen mot mennesker eller dyr.
• Stopp motoren før montering eller demontering av tilbehør eller andre deler.
• Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.

Norwegian - 79

ARBEIDSTEKNIKK

• Reduser blåsetiden ved å væte støvete områder eller ved å bruke sprøyteutstyr.
• Reduser vannforbruket ved å bruke løvblåser i stedet for vannslange til ulike bruksområder rundt plenen og hagen, for eksempel terrasser, skjermer, rister, verandaer osv.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.
• Sett aldri maskinen ned med motoren i gang uten at du har den under oppsikt.
• Motorens avgasser inneholder karbonmonoksid som kan forårsake karbonmonoksidforgiftning. Start eller kjør derfor aldri maskinen innendørs, eller der det er dårlig luftsirkulasjon.
• Løvblåseren må ikke brukes i stiger eller på stillaser.
• OBS! Bruk aldri maskinen uten mulighet til å kunne påkalle hjelp ved en ulykke.

Grunnleggende arbeidsteknikk

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Bøy deg aldri over beskyttelsen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader. Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg.

ADVARSEL! Stans alltid maskinen ved rengjøring.

Hastigheten på luftstrålen reguleres ved hjelp av gassregulatoren. Velg den hastigheten som passer best for respektive bruk.

For å slippe å holde fingeren på gassregulatoren hele tiden blåseren brukes, kan du velge riktig gassinnstilling med innstillingene for gassposisjonen. Fullt gasspådrag oppnås när regulatoren er trukket helt tilbake.

• Kontroller at luftinntaket ikke blokkeres av eksempelvis løv eller avfall. Et tilstoppet luftinntak reduserer maskinens blåsekapasitet og øker motorens arbeidstemperatur, hvilket kan medføre motorhavari. Stans motoren og fjern gjenstanden.
• Vær oppmerksom på vindretningen. Arbeid i vindens retning for at arbeidet skal bli lettere.
• Bruk forlengeren til munnstykket slik at luftstrømmen kan arbeide nær bakken.

• Kontroller alltid at ingenting har blitt blåst over på andres eiendom.

• Pek aldri et blåserør mot en åpen flamme, da dette kan føre til at enheten tar fyr eller at du selv eller omgivelsene blir skadet.

• Å bruke løvblåseren til å flytte store hauger er tidkrevende og skaper unødvendig støy.
• Ha god balanse og sikkert fotfeste.
• Etter avsluttet arbeid skal maskinen oppbevares stående.

Justering av tomgangsturtall

Før det gjennomføres noen justeringer, sørg for at luftfilteret er rent og at luftfilterlokket sitter på. Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nødvendig.

T

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for å få greie på om din maskin har katalysator.

Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slik lyddemper, bør nettet rengjøres en gang i uken. Dette gjøres enklest med en stålbørste. På lyddempere uten katalysator bør nettet rengjøres og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjøres en gang pr. måned. Ved ev. skader på nettet skal det skiftes ut. Hvis nettet ofte er tettet igjen, kan dette være et tegn på at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader på sylinder og stempel som følge.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

Kjølesystem

For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem.

Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel.

Tennplugg

Tennpluggens stand påvirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i brenselet (for mye, eller feilaktig olje).

- Tilsmusset luftfilter.

Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker.

Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,65 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere.

0,65 mm

Norwegian - 81

VEDLIKEHOLD

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Påse at tennpluggen har såkalt radiostøyfilter.

Luftfilter

Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

• Forgasserforstyrrelser.
- Startproblemer.
• Dårligere effekt.
- Unødvendig slitasje på motorens deler.
- Unormalt høyt brennstofforbruk.

Rengjør luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye støv.

Rengjøring av luftfilteret

Lukk chokeregulatoren ved å sette choken i choke-stilling.

• Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann. Rengjør også innsiden av filterdekselet med trykkuft eller en børste. Se etter at filteret er tørt før det monteres igjen.
• Fjern filtfilteret fra filterholderen, og børst forsiktig bort rusk fra filteret.
• Monter skjermen og filtfilteret i luftfilterholderen.
• Monter skumfilteret i luftfilterdekselet.
  • Monter luftfilterdekselet.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes. Hvis luftfilteret er skadet, svært skittent eller fullt av drivstoff, må det alltid skiftes.

Luftinntaksskjerm

Kontroller at luftinntaket ikke blokkeres av eksempelvis löv eller avfall. Et tilstoppet luftinntak reduserer maskinens blåsekapasitet og øker motorens arbeidstemperatur, hvilket kan medføre motorhavari. Stans motoren og fjern gjenstanden.

ADVARSEL! Bruk aldri løvblåseren hvis skjermen ikke er montert. Før bruk må du kontrollere at skjermen er på plass og at den er uskadet.

Bensinfilter

Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.

Vedlikehold	Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert.	X
Kontroller at stoppbryteren fungerer. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.	X
Kontroller at bensinfilteret ikke er forurenset eller at bensinslangen har sprekker eller andre defekter. Skift om nødvendig.	X
Kontroller det ikke finnes blokkeringer på noen side av luftinntaksskjermen.	X
Kontroller startapparat med snor. X
Kontroller at vibrasjonsisolatorene ikke er skadet. X
Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster avstanden til 0,65 mm, eller skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter.		X
Rengjør maskinens kjølesystem. X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).		X
Rengjør forgasseren utvendig og området rundt denne. X
Kontroller at bensinfilteret ikke er forurenset eller at bensinslangen har sprekker eller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbindelser. X
Skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter. X
Kontroller og rengjør eventuelt lyddemperens gnistfangernett (gjelder kun lyddemper med katalysator).			X

TEKNISKE DATA

Tekniske data

Tekniske data 525BX

Motor

Sylindervolum, cm ^3 25,4

Tomgangsturtall, o/min 3000

Katalysatorlyddemper Ja

Turtallsregulert tenningssystem Ja

Tenningssystem

Lydeffektnivå, mål dB(A) 104

Lydeffektnivå, garantert LWA dB(A) 106

Lydnivåer

(se anm. 2)

Ekvivalent lydtrykknivå ved brukerens øre, målt i henhold til EN15503, dB(A)

Rundt munnstykke 91

Flatt munnstykke 92

Vibrasjonsnivåer

(se anm. 3)

Ekvivalente vibrasjonsnivåer ( a_nv,eq ) i håndtak, målt i henhold til EN15503, m/s ^2

Rundt munnstykke 1,2

Flatt munnstykke 2,0

Vifteeffekt

Maks. lufthastighet med rundt munnstykke, m/s: 70

Maks. lufthastighet ved flatt munnstykke, m/s: 86

Luftflyt med rundt munnstykke, m^3/min 13

Luftmengde ved flatt munnstykke, m^3/min 10

Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Ekvivalent lydtrykksnivåverdi er beregnet med følgende tidsfordeling: 1/7 tomgang og 6/7 maks. turtall. Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1 dB (A).

Merknad 3: Ekvivalent vibrasjonsnivåverdi er beregnet med følgende tidsfordeling: 1/7 tomgang og 6/7 maks. turtall. Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s ^2 .

• fra 17. mai 2006, "angående maskiner" 2006/42/EC.
• av 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utført i henhold til Vedlegg V.

For informasjon angående støyutslippene, se kapitlet Tekniske data.

Følgende standarder er blitt tillempet: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utført frivillig typekontroll for Husqvarna AB. Sertifikatene har nummer: SEC/14/2423

Per Gustafsson, Utviklingssjef (Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)

- av 8. juni 2011 "om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr" 2011/65/EU.

Følgende standarder er blitt brukt:

- EN 50581:2012

ADVARSEL! Tukling med motoren opphever EU-type-godkjenningen e produktet.

Originale instruksjoner

Alkuperäiset ohjeet

Originalanweisungen
