Instrukcja obs∏ugi 380-400

• Zatwierdzona os∏ona oczu

• Poniewa˝ istnieje ryzyko powstawania kurzu, nale˝y stosowaç Êrodki ochrony dróg oddechowych. R´kawice nale˝y u˝ywaç wtedy, kiedy to jest konieczne. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Dmuchawa jest w stanie z du˝à si∏à odrzucaç przedmioty, które mogà odbiç si´ o coÊ i uderzyç operatora. Je˝eli nie jest stosowane zalecane wyposa˝enie ochronne, mo˝e to doprowadziç do powa˝nych urazów oczu. Operator dmuchawy musi dopilnowaç, aby w odleg∏oÊci 15 metrów nie by∏o ludzi ani zwierzàt. Gdy kilku operatorów pracuje jednoczeÊnie na tym samym terenie, muszà oni zachowywaç od siebie bezpiecznà odleg∏oÊç wynoszàcà co najmniej 15 metrów. Pompa paliwowa. Emisja ha∏asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta∏a w rozdziale Dane techniczne oraz na naklejce.

Pozosta∏e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. Silnik zostaje wy∏àczony w wyniku przestawienia wy∏àcznika w po∏o˝enie "stop". UWAGA! Wy∏àcznik powraca samoczynnie w po∏o˝enie "start". Dlatego przed przystàpieniem do monta˝u, kontroli oraz/lub konserwacji nale˝y zawsze zdejmowaç nasadk´ ze Êwiecy zap∏onowej w celu zapobie˝enia niezamierzonemu uruchomieniu silnika. Wykonuj regularnie czyszczenie. Kontrola wzrokowa. Uzupe∏nianie paliwa. Dêwignia ssania w po∏o˝eniu “otwarte”. Dêwignia ssania w po∏o˝eniu “zamkni´te” H1156688-63,525BX,EE_4.fm Page 380 Tuesday, April 19, 2016 11:04 AMSPIS TREÂCI Polish – 381 Spis treÊci Przyst´pujàc do uruchomienia nale˝y pami´taç o przestrzeganiu nast´pujàcych zasad: Zapoznaj si´ dok∏adnie z treÊcià instrukcji obs∏ugi. Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. Dmuchawa przeznaczona jest wy∏àcznie do zdmuchiwania zanieczyszczeƒ z trawników, Êcie˝ek, dró˝ek asfaltowych, itp. ZNACZENIE SYMBOLI Symbole ..................................................................... 380

OSTRZE˚ENIE! D∏ugotrwa∏e przebywanie w ha∏asie mo˝e doprowadziç do trwa∏ej utraty s∏uchu. Dlatego nale˝y zawsze stosowaç atestowane ochronniki s∏uchu.

OSTRZE˚ENIE! Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. Samowolne wprowadzanie zmian oraz/ lub montowanie wyposa˝enia nie zatwierdzonego przez producenta mo˝e staç si´ przyczynà groênych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób.

OSTRZE˚ENIE! Dmuchawa mo˝e okazaç si´ niebezpiecznym narz´dziem. Nieprawid∏owe lub nieuwa˝ne pos∏ugiwanie si´ nià mo˝e byç przyczynà powa˝nych obra˝eƒ, nawet zagra˝ajàcych ˝yciu. Bardzo wa˝ne jest, aby przeczytaç i zrozumieç niniejszà instrukcj´ obs∏ugi. H1156688-63,525BX,EE_4.fm Page 381 Tuesday, April 19, 2016 11:04 AM382 – Polish WST¢P Szanowny Kliencie! Gratulujemy wyboru produktu Husqvarna! Tradycje firmy Husqvarna si´gajà roku 1689, kiedy to król Karl XI nakaza∏ wybudowaç fabryk´ muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki by∏a trafna, gdy˝ umo˝liwia∏a wykorzystywanie energii wodnej. Przez ponad 300 lat istnienia, w fabryce Husqvarna produkowano wiele ró˝nych produktów - od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i in. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przysz∏a kolej na pilarki ∏aƒcuchowe. Produkty te do dziÊ stanowià podstawowy asortyment Husqvarny. Husqvarna jest obecnie Êwiatowym liderem w zakresie produkcji sprz´tu do prac leÊnych i ogrodniczych, a jej priorytetem jest zapewnienie najwy˝szej jakoÊci produktów. Firma zajmuje si´ tworzeniem, produkcjà i sprzeda˝à maszyn o nap´dzie silnikowym, przeznaczonych do u˝ytku w leÊnictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest równie˝ zachowanie najwy˝szego poziomu ergonomii, u˝ytecznoÊci i bezpieczeƒstwa produktów oraz troska o Êrodowisko. Dlatego wprowadzanych jest wiele udoskonaleƒ, dzi´ki którym urzàdzenia spe∏niajà wysokie wymagania w tych obszarach. JesteÊmy przekonani, ˝e przez d∏ugi czas b´dà Paƒstwo zadowoleni z jakoÊci i wydajnoÊci naszych produktów. Zakup jakiegokolwiek z naszych produktów daje mo˝liwoÊç korzystania z profesjonalnej pomocy i obs∏ugi technicznej, w razie koniecznoÊci przeprowadzenia naprawy lub serwisu. Je˝eli maszyna nie zosta∏a kupiona w autoryzowanym punkcie sprzeda˝y, prosimy zapytaç o najbli˝szy warsztat serwisowy. Mamy nadziej´, ˝e b´dà Paƒstwo zadowoleni ze swojej maszyny i ˝e b´dzie ona Paƒstwu s∏u˝yç przez d∏ugie lata. Prosimy pami´taç, ˝e niniejsza instrukcja obs∏ugi jest wa˝nym dokumentem, dzi´ki któremu maszyna zyskuje wi´kszà wartoÊç. Stosujàc si´ do zawartych w niej wskazówek (na temat u˝ytkowania, obs∏ugi technicznej, konserwacji itd.) mo˝na znacznie przed∏u˝yç okres u˝ytkowy maszyny, a tak˝e zwi´kszyç jej wartoÊç w przypadku sprzeda˝y. W razie sprzeda˝y maszyny nale˝y przekazaç nowemu u˝ytkownikowi tak˝e instrukcj´ obs∏ugi. Dzi´kujemy za wybór produktu Husqvarna! Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. H1156688-63,525BX,EE_4.fm Page 382 Tuesday, April 19, 2016 11:04 AM383 – Polish

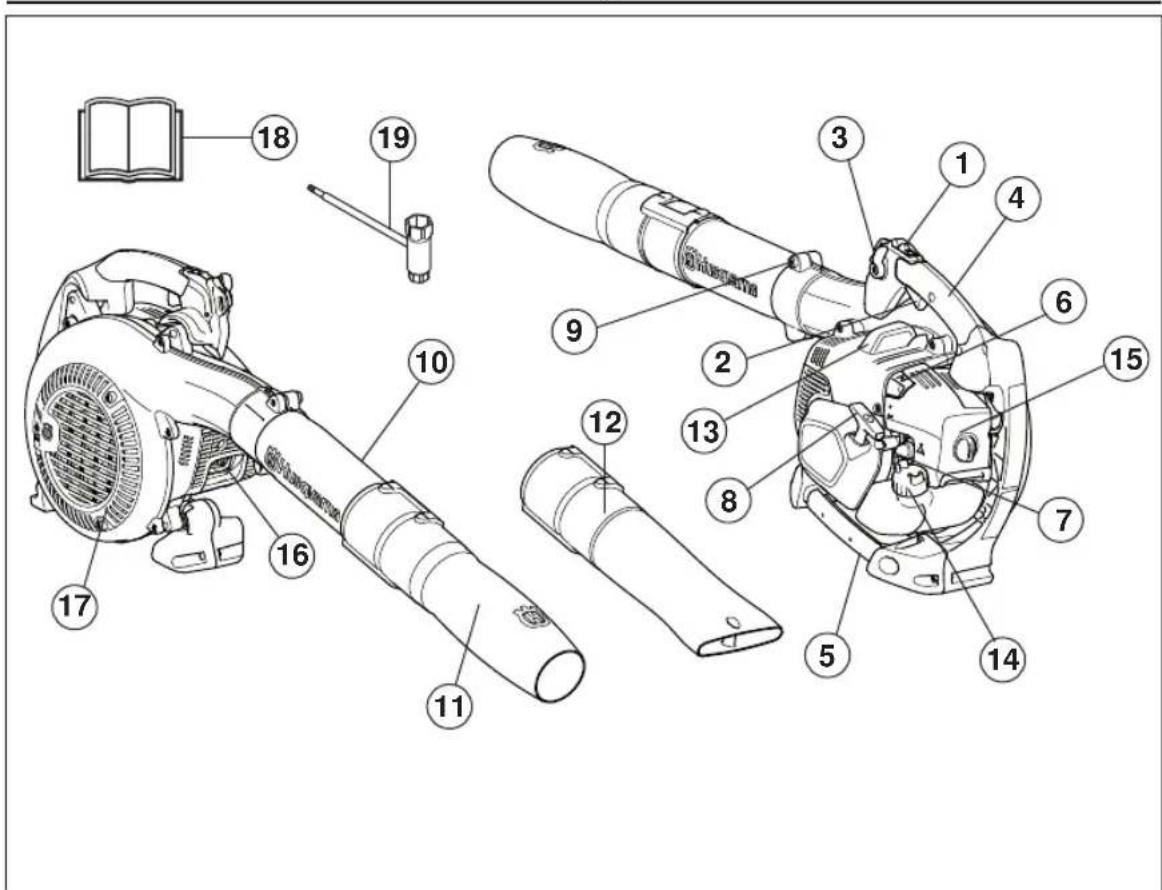

Opis zespo∏ów dmuchawy 1 Wy∏àcznik 2 Dêwignia gazu 3 Regulacja ustawieƒ przepustnicy 4 Uchwyt sterujàcy/Uchwyt manewrowy 5 Uchwyt 6 Dêwignia ssania 7 Pompa paliwowa 8 Uchwyt rozrusznika 9 Wkr´t obejmy rury 10 Rura poÊredniczàca 11 Okràg∏a koƒcówka wylotowa 12 Koƒcówka wylotowa p∏aska 13 Âwieca zap∏onowa 14 Korek wlewu paliwa 15 Filtr powietrza 16 T∏umik 17 Sitko wlotu powietrza 18 Instrukcja obs∏ugi 19 Klucz kombinowany

OSTRZE˚ENIE! Nadmierne wibracje mogà spowodowaç uszkodzenia naczyƒ krwionoÊnych lub nerwów u osób majàcych problemy z krà˝eniem. Zg∏oÊ si´ do lekarza, je˝eli wystàpià objawy fizyczne, które mogà byç zwiàzane z nadmiernymi wibracjami. Przyk∏adem takich objawów jest dr´twienie, brak czucia, „∏askotanie”, „k∏ucie”, ból, ca∏kowita lub cz´Êciowa utrata si∏y, zmiany koloru skóry lub naskórka. Objawy te wyst´pujà najcz´Êciej w palcach, d∏oniach lub nadgarstkach. Mogà one si´ nasilaç w niskich temperaturach. W celu unikni´cia zespo∏u wibracyjnego zaleca si´ podj´cie przedstawionych poni˝ej Êrodków bezpieczeƒstwa. NoÊ r´kawice przeciwwwibracyjne. Cz´sto rób 5-minutowe przerwy w ciep∏ym miejscu. Przez ca∏y czas pewnie trzymaj maszyn´, ale nie Êciskaj uchwytu przesadnie. W przypadku bólu, zaczerwienienia lub spuchni´cia palców lub innej cz´Êci cia∏a, skonsultuj si´ z lekarzem, zanim objawy si´ zaostrzà. WA˚NE! Dmuchawa przeznaczona jest wy∏àcznie do zdmuchiwania zanieczyszczeƒ z trawników, Êcie˝ek, dró˝ek asfaltowych, itp. Przed u˝yciem maszyny nale˝y wykonaç jej przeglàd ogólny, patrz plan konserwacji. Nie wolno pracowaç maszynà w stanie przem´czenia, po spo˝yciu alkoholu lub po przyj´ciu leków os∏abiajàcych wzrok, zdolnoÊç oceny i koordynacj´. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nale˝y odpowiednio si´ ubieraç. Nie zak∏adaj luênej odzie˝y lub bi˝uterii. W∏osy, ubranie i r´kawiczki nale˝y trzymaç z dala od elementów ruchomych. Luêne ubranie, bi˝uteria lub d∏ugie w∏osy mogà zostaç pochwycone przez elementy ruchome. Nie wolno pracowaç maszynà przerobionà, odbiegajàcà od orygina∏u. Nie wolno u˝ywaç maszyny, jeÊli jest ona uszkodzona. Stosuj si´ do zaleceƒ dotyczàcych bezpieczeƒstwa, konserwacji i obs∏ugi technicznej podanych w niniejszej instrukcji. Niektóre czynnoÊci konserwacyjne i serwisowe muszà byç wykonywane przez przeszkolony i wykwalifikowany personel. Patrz wskazówki w cz´Êci zatytu∏owanej Konserwacja

Wszystkie pokrywy i os∏ony muszà byç zamontowane przed uruchomieniem. Aby wyeliminowaç ryzyko pora˝enia pràdem, sprawdê, czy fajka Êwiecy i przewód zap∏onowy nie sà uszkodzone. Operator dmuchawy musi dopilnowaç, aby w odleg∏oÊci 15 metrów nie by∏o ludzi ani zwierzàt. Gdy kilku operatorów pracuje jednoczeÊnie na tym samym terenie, muszà oni zachowywaç od siebie bezpiecznà odleg∏oÊç wynoszàcà co najmniej 15 metrów. Nigdy nie pozwalaj u˝ywaç maszyny dzieciom. Nigdy nie pozwalaj u˝ywaç maszyny innej osobie nie upewniwszy si´, ˝e przyswoi∏a sobie ona treÊç Instrukcji obs∏ugi. Zawsze przed rozpocz´ciem pracy sprawdzaj, czy sitko wlotu powietrza nie jest blokowane przez cia∏a obce. Zawsze kontaktuj si´ z miejscowym dealerem Husqvarny i upewnij si´, czy post´pujesz zgodnie z zalecanymi wskazaniami. Chroƒ wszystkie cz´Êci cia∏a przed zetkni´ciem z goràcà powierzchnià. Metalowe cz´Êci i pokrywa silnika osiàgajà podczas pracy wysokie temperatury, a dotkni´cie ich mo˝e skutkowaç powa˝nymi poparzeniami. Nie usuwaj zanieczyszczeƒ z sitka wlotowego, gdy silnik pracuje. Dotkni´cie obracajàcego si´ wentylatora dmuchawy mo˝e doprowadziç do powa˝nych obra˝eƒ. H1156688-63,525BX,EE_4.fm Page 384 Tuesday, April 19, 2016 11:04 AMOGÓLNE ZASADY BEZPIECZE¡STWA Polish – 385 Uruchamianie

• Nigdy nie uruchamiaj maszyny w pomieszczeniach. Pami´taj o tym, ˝e wdychanie spalin silnikowych jest niebezpieczne.

• Nale˝y rozejrzeç si´ dooko∏a i upewniç si´, ˝e nie istnieje ryzyko, aby w zasi´gu wydmuchiwanego strumienia powietrza znaleêli si´ ludzie lub zwierz´ta. Po∏ó˝ maszyn´ na ziemi i prawà r´kà dociÊnij korpus maszyny do ziemi (UWAGA! Nie dociskaj maszyny stopà). Chwyç uchwyt rozrusznika lewà r´kà, a nast´pnie gwa∏townie i pewnie go pociàgnij. Zasady bezpieczeƒstwa - paliwo

• Stosuj kanister z zabezpieczeniem przeciw przelewaniu paliwa.

• Nigdy nie tankuj paliwa do maszyny, gdy uruchomiony jest silnik. Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie.

• Zapewnij dobrà wentylacj´ w miejscach, gdzie tankujesz lub przygotowujesz mieszank´ paliwa do silników dwusuwowych (benzyna i olej do dwusuwów).

• Unikaj kontaktu cia∏a z paliwem. Paliwo powoduje podra˝nienie skóry i mo˝e byç przyczynà zmian na skórze.

• Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania.

• Nigdy nie uruchamiaj maszyny, gdy: - Je˝eli rozla∏eÊ paliwo na urzàdzenie. Wytrzyj jà i poczekaj, a˝ wyschnà resztki benzyny. - Je˝eli obla∏eÊ paliwem siebie lub swoje ubranie, zmieƒ ubranie. Przemyj te cz´Êci cia∏a, które mia∏y stycznoÊç z paliwem. U˝yj wody i myd∏a. - Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoÊç korka wlewowego i przewodów paliwowych. Transport i przechowywanie

• Maszyn´ i paliwo nale˝y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi∏o ryzyko wyst´powania iskier lub otwartego p∏omienia, np. w pobli˝u maszyn i silników elektrycznych, kontaktów elektrycznych/ prze∏àczników pràdu lub kot∏ów.

• Do przechowywania i transportowania paliwa nale˝y u˝ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych.

• Przed odstawieniem maszyny na d∏u˝sze przechowywanie nale˝y opró˝niç zbiornik paliwa. Dowiedz si´ na najbli˝szej stacji benzynowej, co nale˝y zrobiç z nie zu˝ytym paliwem. SpuÊç paliwo z baku i naciskaj pompk´ paliwowà a˝ do momentu opró˝nienia ca∏ego paliwa. Wykr´ç Êwiec´ zap∏onowà i wlej do cylindra ∏y˝k´ sto∏owà oleju silnikowego 2-suwowego. Zakr´ç silnikiem kilka razy, aby równomiernie rozprowadziç olej, a nast´pnie wkr´ç z powrotem Êwiec´ zap∏onowà.

• Przed odstawieniem maszyny na d∏u˝sze przechowanie nale˝y jà dok∏adnie oczyÊciç i przeprowadziç kompletny serwis.

• Na czas transportu maszyn´ nale˝y zabezpieczyç.

• Maszyn´ przechowywaç w suchym, ch∏odnym, dobrze wentylowanym i wolnym od kurzu miejscu. Przechowuj maszyn´ w miejscu niedost´pnym dla dzieci.

OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektro- magnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç prac´ aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa˝nych lub Êmiertelnych obra˝eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si´ z lekarzem oraz ich producentem.

OSTRZE˚ENIE! Zachowuj ostro˝noÊç podczas obchodzenia si´ z paliwem. Pami´taj o ryzyku po˝aru, eksplozji, unikaj wdychania oparów. Min 3 m (10 ft) H1156688-63,525BX,EE_4.fm Page 385 Tuesday, April 19, 2016 11:04 AMZASADY BEZPIECZE¡STWA 386 – Polish Ârodki ochrony osobistej

• R´kawice nale˝y u˝ywaç wtedy, kiedy to jest konieczne.

• Nale˝y stosowaç ochronnik s∏uchu o wystarczajàcych waÊciwoÊciach t∏umiàcych.

• Nale˝y zawsze u˝ywaç zatwierdzonych os∏on oczu. U˝ywajàc maski ochronnej twarzy, nale˝y mieç na sobie tak˝e zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uwa˝ane sà takie, które sà zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE. Uderzenie napr´˝onà ga∏´zià lub odrzuconym przez maszyn´ przedmiotem mo˝e doprowadziç do obra˝eƒ oczu.

• U˝ywaj przeciwpoÊlizgowego, stabilnego obuwia wysokiego.

• Nale˝y zawsze nosiç mocne, d∏ugie spodnie, buty, r´kawice oraz koszul´ z d∏ugim r´kawem. Aby zmniejszyç ryzyko odniesienia obra˝eƒ na skutek wciàgni´cia obiektów pomi´dzy obracajàce si´ cz´Êci, nie nale˝y nosiç luênej odzie˝y, szali, bi˝uterii itp. W∏osy nale˝y zabezpieczyç tak, by znajdowa∏y si´ powy˝ej linii ramion.

• Poniewa˝ istnieje ryzyko powstawania kurzu, nale˝y stosowaç Êrodki ochrony dróg oddechowych.

• Apteczka pierwszej pomocy powinna znajdowaç si´ zawsze w pobli˝u. Zespo∏y zabezpieczajàce maszyny W niniejszym rozdziale przedstawiono poszczególne zespo∏y zabezpieczajàce maszyny, omówiono ich funkcj´ oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid∏owego dzia∏ania. Patrz rozdzia∏ Co jest co?, aby zapoznaç si´ z rozmieszczeniem tych zespo∏ów w pilarce.

OSTRZE˚ENIE! Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji.

OSTRZE˚ENIE! Majàc za∏o˝one ochronniki s∏uchu nale˝y zawsze byç szczególnie uwa˝nym na sygna∏y i zawao∏ania ostrzegawcze. Zdejmuj ochronniki s∏uchu zaraz po wy∏àczeniu silnika.

OSTRZE˚ENIE! Nie wolno u˝ywaç maszyny z niesprawnymi zespo∏ami zabezpieczajàcymi. Stosuj si´ do podanych w niniejszym rozdziale instrukcji dotyczàcych kontroli, konserwacji i obs∏ugi. H1156688-63,525BX,EE_4.fm Page 386 Tuesday, April 19, 2016 11:04 AMZASADY BEZPIECZE¡STWA Polish – 387 Wy∏àcznik Silnik nale˝y wy∏àczaç za pomocà wy∏àcznika. Zdemontuj przewód zap∏onowy i Êwiec´ zap∏onowà w celu wykonania inspekcji lub konserwacji. Amortyzatory drgaƒ Twoja maszyna jest wyposa˝ona w system t∏umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi´kszego komfortu podczas pracy maszynà. T∏umik Zadaniem t∏umika jest ograniczenie do minimum poziomu ha∏asu i odrzucanie spalin poza stref´ pracy operatora. T∏umik wyposa˝ony w katalizator zmniejsza równie˝ zawartoÊç szkodliwych substancji w spalinach. W krajach o goràcym i suchym klimacie ryzyko powstawania po˝arów jest du˝e. Dlatego niektóre t∏umiki wyposa˝yliÊmy w tzw. siatk´ przeciwiskrowà. Sprawdê, czy t∏umik w Twojej maszynie ma takà siatk´. T∏umik wymaga dok∏adnego stosowania si´ do instrukcji dotyczàcych kontroli, konserwacji i obs∏ugi. Nigdy nie u˝ywaj maszyny z uszkodonym t∏umikiem.

OSTRZE˚ENIE! Nadmierne wystawienie operatora na dzia∏anie wibracji mo˝e powodowaç uszkodzenia uk∏adu krà˝enia i uk∏adu nerwowego, szczególnie u ludzi z wadami krà˝enia. Zwróç si´ do lekarza, jeÊli rozpoznasz u siebie symptomy dolegliwoÊci somatycznych, których przyczynà mo˝e byç wystawienie na nadmierne wibracje. Przyk∏adem takich symptomów jest; dr´twienie, utrata czucia, mrowienie, k∏ucie, ból, utrata si∏, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj sà odczuwalne w palcach, d∏oniach i nadgarstkach. Ryzyko wzrasta przy niskich temperaturach. H1156688-63,525BX,EE_4.fm Page 387 Tuesday, April 19, 2016 11:04 AMZASADY BEZPIECZE¡STWA 388 – Polish Sprawdzaj regularnie, czy t∏umik jest dok∏adnie przymocowany do maszyny. JeÊli t∏umik w Twojej maszynie jest wyposa˝ony w siatk´ przeciwiskrowà, nale˝y jà regularnie czyÊciç. Zanieczyszczona siatka powoduje przegrzewanie si´ silnika, co mo˝e byç przyczynà powa˝nych uszkodzeƒ. Upewniç si´, czy os∏ona przeciwiskrowa jest odpowiednio przykr´cona na swoim miejscu. Filtr powietrza Nigdy nie wolno u˝ywaç dmuchawy bez filtra powietrza lub z uszkodzonym/zdeformowanym jego elementem, poniewa˝ niefiltrowane, zakurzone powietrze mo˝e ∏atwo uszkodziç silnik.

OSTRZE˚ENIE! T¸umik z katalizatorem jest bardzo goràcy zarówno podczas pracy, jak i zaraz po jej ukoƒczeniu. Dotyczy to równie˝ pracy na biegu ja¸owym. Dotkni´cie mo˝e spowodowaç oparzenie skóry. Nale˝y pami´taç o zagro˝eniu po˝arowym!

OSTRZE˚ENIE! Wewnàtrz t∏umika znajdujà si´ substancje chemiczne mogàce wywo∏ywaç choroby nowotworowe. W razie uszkodzenia t∏umika unikaj stycznoÊci z tymi elementami. H1156688-63,525BX,EE_4.fm Page 388 Tuesday, April 19, 2016 11:04 AMMONTA˚ Polish – 389 Rura nadmuchowa Rura dmuchawy jest doczepiana do korpusu urzàdzenia za pomocà z∏àcza szczelinowo-wypustowego.

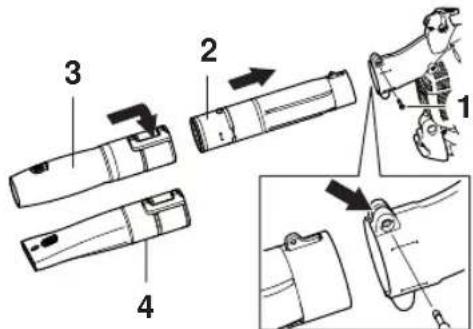

• Aby za∏o˝yç lub zdjàç rur´ dmuchawy, poluzuj wkr´t mocujàcy obejm´ rury.

• Ustaw szczelin´ na wylocie dmuchawy zgodnie z wypustem znajdujàcym si´ na rurze poÊredniczàcej i wsuƒ rur´, a˝ otwory w rurze i os∏onie zrównajà si´ ze sobà.

• Dokr´ç z powrotem wkr´t mocujàcy obejm´ rury. 1 Wkr´t obejmy rury 2 Rura poÊredniczàca 3 Okràg∏a koƒcówka wylotowa 4 Dysza nawiewu o du˝ej pr´dkoÊci

H1156688-63,525BX,EE_4.fm Page 389 Tuesday, April 19, 2016 11:04 AMOBCHODZENIE SI¢ Z PALIWEM 390 – Polish Paliwo UWAGA! Maszyna wyposa˝ona jest w silnik dwusuwowy. Jako paliwo nale˝y stosowaç wy∏àcznie mieszank´ benzyny z olejem do dwusuwów. Dok∏adne odmierzenie iloÊci oleju gwarantuje uzyskanie mieszanki o prawid∏owym sk∏adzie. W przypadku sporzàdzania ma∏ej iloÊci mieszanki nawet niewielkie zachwianie proporcji mo˝e znacznie wp∏ynàç na jej sk∏ad. Benzyna UWAGA! Do mieszanki paliwowej stosuj zawsze wysokojakoÊciowà benzyn´ (co najmniej 90-oktanowà).

• Zaleca si´ stosowanie benzyny o liczbie oktanowej od 90 wzwy˝. Stosowanie benzyny o liczbie oktanowej ni˝szej od 90 powoduje tzw. stukanie silnika. Prowadzi to do podwy˝szenia temperatury silnika i mo˝e spowodowaç jego powa˝ne uszkodzenia.

• W przypadku pracy silnika na stale wysokich obrotach zaleca si´ stosowanie benzyny o wy˝szej liczbie oktanowej. Stosuj benzyn´ bezo∏owiowà wysokiej jakoÊci. Mo˝na stosowaç paliwo mieszane z etanolem E10 (mieszanka maks. 10% etanolu). Stosowanie mieszanek z etanolem wy˝szych ni˝ E10 to gorsze warunki pracy, które mogà prowadziç do uszkodzenia silnika. Olej do silników dwusuwowych

• Producent zaleca stosowanie oleju do dwusuwowych silników HUSQVARNA, specjalnie przeznaczonego do naszych silników dwusuwowych. Olej ten stosuje si´ w proporcji 1:50 (2%).

• Je˝eli olej HUSQVARNA do silników dwusuwowych nie jest dost´pny, mo˝na stosowaç inny wysokojakoÊciowy olej do silników dwusuwowych ch∏odzonych powietrzem. Skontaktuj si´ z punktem sprzeda˝y w celu wyboru odpowiedniego oleju. Mieszaç w proporcji 1:33 (3%).

• Nigdy nie u˝ywaj oleju do dwusuwów przeznaczonego do ch∏odzonych wodà, przyczepnych silników do ∏odzi (outboardoil).

• Nigdy nie u˝ywaj oleju przeznaczonego do silników czterosuwowych. Sporzàdzanie mieszanki

• Mieszank´ sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny.

• Do naczynia nalej najpierw po∏ow´ benzyny przeznaczonej do sporzàdzenia mieszanki. Nast´pnie dodaj do niej ca∏à dawk´ oleju. Wymieszaj dok∏adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta∏à iloÊç benzyny.

• Przed ka˝dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok∏adnie potrzàsajàc kanistrem.

• Nie sporzàdzaj mieszanki w iloÊci wi´kszej ni˝ to jest potrzebne do 1 miesi´cznego u˝ycia.

• Zbiornik paliwa nieu˝ywanej przez d∏u˝szy czas maszyny nale˝y opró˝niç i oczyÊciç.

OSTRZE˚ENIE! Zapewnij dobrà wentylacj´ wsz´dzie, gdzie masz do czynienia z paliwem. Benzyna, w litrach Olej do silników dwusuwowych, w litrach 2% (1:50) 3% (1:33)

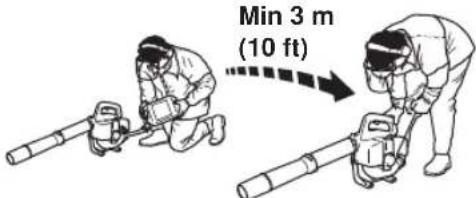

• Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania.

• OczyÊç korek wlewowy i powierzchni´ wokó∏ niego. Zanieczyszczenia dostajàce si´ do zbiornika mogà byç przyczynà zak∏óceƒ w pracy silnika.

• Zadbaj o to, aby paliwo by∏o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem.

• Za ka˝dym razem przed przystàpieniem do u˝ytkowania sprawdzaj poziom paliwa, ze wzgl´du na rozszerzalnoÊç paliwa pod wzgl´dem ciep∏a wydzielanego przez silnik i ciep∏a s∏onecznego, w zbiorniku paliwa powinno pozostawaç wolne miejsce, gdy˝ w przeciwnym razie rozszerzalnoÊç paliwa mo˝e prowadziç do powstawania wycieków.

• Uchwyty nie powinny byç zaolejone lub zalane paliwem.

• Paliwo przechowuj w specjalnie do tego celu przeznaczonym i zatwierdzonym zbiorniku.

OSTRZE˚ENIE! Podczas tankowania przestrzegaj nast´pujàcych zasad, które zmniejszajà ryzyko po˝aru: Tankuj w miejscach o dobrej wentylacji. Nigdy nie tankuj maszyny w pomieszczeniach. Nie pal i nie stawiaj niczego goràcego w pobli˝u naczyƒ z paliwem. Nigdy nie tankuj, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie. Korek wlewowy otwieraj ostro˝nie, poniewa˝ wewnàtrz zbiornika mo˝e panowaç nadciÊnienie. Po zatankowaniu dok∏adnie zakr´ç korek wlewowy. Je˝eli rozla∏eÊ paliwo na urzàdzenie. Wytrzyj jà i poczekaj, a˝ wyschnà resztki benzyny. Przed uruchomieniem maszyny przenieÊç jà na bezpiecznà odleg∏oÊç od miejsca tankowania. Min 3 m (10 ft) H1156688-63,525BX,EE_4.fm Page 391 Tuesday, April 19, 2016 11:04 AMURUCHAMIANIE I WY¸ÑCZANIE 392 – Polish Uruchamianie i wy∏àczanie Uruchamianie Po∏o˝enie przepustnicy: Ustaw przepustnic´ w po∏o˝eniu biegu ja∏owego. Pompa paliwowa: PrzyciÊnij kilkakrotnie gumowà gruszk´ r´cznej pompy paliwowej, tak aby nape∏ni∏a si´ paliwem. Gruszka nie musi byç nape∏niona ca∏kowicie. Zimny silnik Ssanie: Wyciàgnij dêwigni´ ssania do po∏o˝enia w∏àczenia. Przytrzymaj korpus maszyny na ziemi prawà r´kà (UWAGA! Nie przytrzymuj maszyny nogà! ). Chwyç uchwyt rozrusznika, powoli ciàgnij ˝y∏k´ lewà r´kà do momentu wyczucia oporu (za∏àczane sà zabieraki rozrusznika), a nast´pnie gwa∏townie pociàgnij za ˝y∏k´. Nigdy nie owijaj linki rozrusznika wokó∏ d∏oni. Kilkakrotnie pociàgnàç link´ a˝ do momentu uruchomienia silnika (mo˝na wykonaç maksymalnie 5 prób uruchomienia). Ustawiç dêwigni´ ssania w po∏o˝eniu pracy. Pociàgaç link´ do momentu uruchomienia silnika, a nast´pnie stopniowo naciskaç manetk´ gazu w celu zwi´kszenia pr´dkoÊci silnika a˝ do osiàgni´cia pr´dkoÊci roboczej. Ciep∏y silnik Wykonaj te same czynnoÊci rozruchowe co podczas uruchamiania zimnego silnika z wyjàtkiem ustawiania dêwigni ssania w po∏o˝eniu w∏àczenia. JeÊli silnik nie uruchomi si´ po kilku próbach, wy∏àcz ssanie i ponownie pociàgnij za link´. Powietrze jest wyrzucane natychmiast po uruchomieniu silnika, nawet w czasie pracy na biegu ja∏owym. JeÊli silnik nie uruchomi si´ po kilku próbach z powodu d∏awienia silnika, w∏àcz ssanie i ponownie pociàgnij za link´. UWAGA! Nie wyciàgaj linki rozrusznika ca∏kowicie i nie puszczaj jej nagle, gdy jest wyciàgni´ta. Mo˝e to spowodowaç uszkodzenie maszyny. UWAGA! Nigdy nie dotykaj ˝adnà cz´Êcià cia∏a do oznaczonej powierzchni. Dotkni´cie mo˝e spowodowaç oparzenie cia∏a lub pora˝enie pràdem, je˝eli nasadka Êwiecy zap∏onowej jest uszkodzona. U˝ywaj zawsze r´kawic. Nigdy

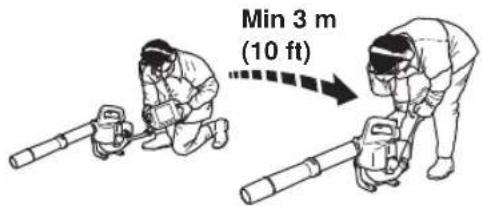

OSTRZE˚ENIE! Przed uruchomieniem maszyny przenieÊç jà na bezpiecznà odleg∏oÊç od miejsca tankowania. Ustaw maszyn´ na stabilnym pod∏o˝u. Dopilnuj, aby nikt nieupowa˝niony nie znajdowa∏ si´ w pobli˝u miejsca pracy, gdy˝ grozi to odniesieniem powa˝nych obra˝eƒ. Bezpieczna odleg∏oÊç wynosi 15

Maszyn´ wolno uruchamiaç tylko wtedy, gdy jest ca∏kowicie z∏o˝ona. Uruchamianie maszyny bez zamontowanych wszystkich os∏on oznacza ryzyko odniesienia obra˝eƒ. H1156688-63,525BX,EE_4.fm Page 392 Tuesday, April 19, 2016 11:04 AMURUCHAMIANIE I WY¸ÑCZANIE Polish – 393 nie u˝ywaj maszyny z uszkodzonà nasadkà Êwiecy zap∏onowej. Wy∏àczanie silnika Prze∏àcz manetk´ gazu w po∏o˝enie biegu ja∏owego, naciÊnij i przytrzymaj wy∏àcznik, a˝ silnik ca∏kowicie si´ zatrzyma. UWAGA! Wy∏àcznik powraca samoczynnie w po∏o˝enie "start". Dlatego przed przystàpieniem do monta˝u, kontroli oraz/lub konserwacji nale˝y zawsze zdejmowaç nasadk´ ze Êwiecy zap∏onowej w celu zapobie˝enia niezamierzonemu uruchomieniu silnika. H1156688-63,525BX,EE_4.fm Page 393 Tuesday, April 19, 2016 11:04 AMTECHNIKA PRACY 394 – Polish Ogólne zasady pracy maszynà Okazuj nale˝ny wzglàd ludziom zamieszkujàcym wokó∏ i nie u˝ywaj maszyny o nieodpowiednich porach, np. póênym wieczorem lub wczesnym ranem. Zmniejszenie poziomu ha∏asu przez ograniczenie iloÊci jednoczeÊnie pracujàcych urzàdzeƒ. Przeczytaj poni˝sze, proste rady i stosuj si´ do nich, aby w mo˝liwie najmniejszym stopniu przyczyniaç si´ do zak∏ócania spokoju w okolicy.

• Ta dmuchawa jest maszynà r´cznà. Dmuchaw´ nale˝y trzymaç za uchwyt. Sterowanie maszynà odbywa si´ za pomocà uchwytu sterowniczego. Pr´dkoÊç strumienia powietrza reguluje si´ za pomocà dêwigni gazu. Nale˝y ustawiç optymalnà pr´dkoÊç w zale˝noÊci od rodzaju wykonywanej pracy. Aby nie trzymaç palca bez przerwy na dêwigni gazu, mo˝na ustawiç ˝àdane obroty za pomocà regulatora gazu (D). Maksymalne obroty silnika ustawione sà, gdy regulator gazu jest ca∏kowicie wciÊni´ty.

• Pracuj dmuchawà na mo˝liwie najmniejszych obrotach silnika. Rzadko konieczne jest stosowanie obrotów najwy˝szych. Wiele prac mo˝na wykonaç przy Êrednich obrotach silnika. Im mniejsze obroty silnika, tym mniejszy ha∏as i mniej py∏u. ¸atwiej jest tak˝e kontrolowaç zbieranie lub zdmuchiwanie Êmieci.

• U˝ywaj grabi lub miot∏y w celu sczyszczenia Êmieci, które przylgn´∏y do pod∏o˝a.

• Trzymaj koƒcówk´ rury nadmuchowej mo˝liwie najbli˝ej ziemi. Nale˝y wykorzystywaç ca∏à d∏ugoÊç rury nadmuchowej tak, aby utrzymywaç strumieƒ powietrza blisko pod∏o˝a.

• Posprzàtaj po sobie po zakoƒczeniu pracy. Upewnij si´, czy nie zdmuchnà∏eÊ Êmieci na cudzy teren.

• Aby uniknàç niepotrzebnego ha∏asu, maszyn´ nale˝y u˝ywaç podczas normalnych godzin pracy. Unikaç pracy wczeÊnie rano oraz póêno w nocy. Podstawowe zasady bezpieczeƒstwa

• W promieniu 15 metrów od miejsca pracy nie wolno przebywaç osobom postronnym ani zwierz´tom.

• Przed przystàpieniem do tankowania paliwa odczekaj, a˝ silnik ostygnie.

• Chroƒ wszystkie cz´Êci cia∏a przed zetkni´ciem z goràcà powierzchnià.

• Nigdy nie wolno dotykaç Êwiecy zap∏onowej lub przewodu zap∏onowego, podczas gdy silnik pracuje. Dotkni´cie Êwiecy zap∏onowej lub korka mo˝e skutkowaç pora˝eniem pràdem.

• Silny strumieƒ powietrza jest w stanie zdmuchiwaç przedmioty z tak du˝à si∏à, ˝e mogà one odbiç si´ rykoszetem i spowodowaç obra˝enie oczu.

• Nie kieruj strumienia powietrza w stron´ ludzi lub zwierzàt.

• Wy∏àcz silnik, zanim przystàpisz do zak∏adania lub zdejmowania akcesoriów lub innych cz´Êci. WA˚NE! W niniejszym rozdziale opisane zosta∏y podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas dmuchawà. Je˝eli znajdziesz si´ w sytuacji, w której nie jesteÊ pewny prawid∏owoÊci dalszego sposobu post´powania, zasi´gnij porady eksperta. Zwróç si´ do swojego dealera lub warsztatu obs∏ugi technicznej. Nie podejmuj si´ pracy, gdy uwa˝asz, ˝e nie masz wystarczajàcych kwalifikacji.

OSTRZE˚ENIE! Nale˝y uwa˝aç na otoczenie. Je˝eli ktoÊ zbli˝a si´ do miejsca, w którym pracujesz, zmniejsz maksymalnie obroty silnika a˝ do chwili, gdy osoba ta znajdzie si´ w bezpiecznej odleg∏oÊci. Nie kieruj strumienia powietrza w stron´ ludzi, zwierzàt, miejsc zabaw, otwartych okien, samochodów itp. H1156688-63,525BX,EE_4.fm Page 394 Tuesday, April 19, 2016 11:04 AMTECHNIKA PRACY Polish – 395

• Nie nale˝y u˝ywaç maszyny w z∏ych warunkach atmosferycznych. Np. w czasie g´stej mg∏y, du˝ych opadów, silnego wiatru, du˝ego mrozu itp. Praca przy z∏ej pogodzie powoduje zm´czenie i wià˝e si´ z dodatkowymi zagro˝eniami, np. Êliskie pod∏o˝e.

• W wypadku miejsc zakurzonych nale˝y je lekko zwil˝yç lub korzystaç z urzàdzeƒ spryskujàcych.

• Zmniejszenie zu˝ycia wody przez u˝ycie dmuchaw zamiast w´˝y z wodà dla ró˝nych miejsc wokó∏ trawnika oraz ogrodu takich jak ogrodzenia, os∏ony, grille, ganki itp.

• Zapewnij sobie bezpieczne poruszanie i pozycj´ przy pracy. Przy poruszaniu si´ po powierzchni roboczej nale˝y uwa˝aç na ewentualne przeszkody (korzenie, g∏azy, ga∏´zie, do∏y, rowy itp.). Szczególnà ostro˝noÊç nale˝y zachowaç podczas pracy na terenie pochy

• Nigdy nie pozostawiaj maszyny z w∏àczonym silnikiem bez nadzoru.

• Spaliny silnikowe zawierajà tlenek w´gla, którego wdychanie mo˝e spowodowaç zatrucie. Dlatego nigdy nie uruchamiaj maszyny w pomieszczeniach lub w miejscach o s∏abej wentylacji.

• Dmuchawy nie wolno u˝ywaç stojàc na drabinie lub rusztowaniu.

• UWAGA! Nigdy nie u˝ywaj maszyny, jeÊli nie masz mo˝liwoÊci wezwania pomocy w razie wypadku. G∏ówne techniki pracy Pr´dkoÊç strumienia powietrza reguluje si´ za pomocà dêwigni gazu. Dostosuj pr´dkoÊç do potrzeb i charakteru pracy. Po∏o˝enie przepustnicy mo˝na skonfigurowaç korzystajàc z ustawieƒ po∏o˝enia przepustnicy. W takim przypadku nie ma koniecznoÊci ciàg∏ego trzymania palca na przepustnicy podczas u˝ywania dmuchawy. Po pe∏nym dociÊni´ciu elementu sterujàcego mo˝na uzyskaç pe∏en gaz.

• Sprawdê, czy wlot powietrza nie jest zatkany, np. przez liÊcie lub Êmieci. Zatkany wlot powietrza zmniejsza wydajnoÊç dmuchawy oraz powoduje podwy˝szenie temperatury silnika, co mo˝e doprowadziç do jego awarii. Wy∏àcz silnik i oczyÊç wlot powietrza.

• Nale˝y braç pod uwag´ aktualny kierunek wiatru. Aby praca przebiega∏a sprawnie, nale˝y pracowaç z wiatrem.

• Stosuj pe∏ne przed∏u˝enie dyszy dmuchawy, aby strumieƒ powietrza móg∏ byç kierowany blisko pod∏o˝a.

• Zawsze sprawdzaj, czy zanieczyszczenia nie zosta∏y zdmuchni´te na teren innego w∏aÊciciela.

• Nie kieruj rury dmuchawy na otwarty ogieƒ, poniewa˝ mo˝e to doprowadziç do zap∏onu maszyny, skutkujàcego obra˝eniami cia∏a u˝ytkownika i uszkodzeniem najbli˝szego otoczenia.

• Stosowanie dmuchawy do przemieszczania du˝ych stert liÊci lub Êmieci jest ma∏o efektywne i powoduje zbyteczny ha∏as.

• Utrzymuj dobrà równowag´ i mocne oparcie dla stóp.

• Po zakoƒczeniu pracy nale˝y odstawiç maszyn´ na spoczynek w po∏o˝eniu stojàcym.

OSTRZE˚ENIE! Uwa˝aj na odrzucane przedmioty. Stosuj zawsze ochron´ oczu. Odrzucane kamienie, Êmieci itp. mogà trafiç w oczy i spowodowaç utrat´ wzroku lub inne powa˝ne obra˝enia. Nie pozwól osobom nieupowa˝nionym przebywaç w pobli˝u. Dzieci, zwierz´ta i obserwatorzy muszà znajdowaç si´ poza strefà zagro˝enia, w bezpiecznej odleg∏oÊci, nie mniejszej ni˝ 15 m. Wy∏àcz natychmiast maszyn´, gdy ktoÊ si´ zbli˝a.

OSTRZE˚ENIE! Zawsze wy∏àczaj silnik, zanim przystàpisz do czyszczenia. H1156688-63,525BX,EE_4.fm Page 395 Tuesday, April 19, 2016 11:04 AMKONSERWACJA 396 – Polish Gaênik Regulacja obrotów biegu ja∏owego Przed przystàpieniem do regulacji gaênika konieczne jest oczyszczenie filtra powietrza i za∏o˝enie jego pokrywy. W razie potrzeby ustaw obroty biegu ja∏owego za pomocà Êruby regulacyjnej biegu ja∏owego T.Zalecana pr´dkoÊç obrotowa na biegu ja∏owym: Patrz rozdzia∏ Dane techniczne. T∏umik UWAGA! Niektóre t∏umiki wyposa˝one sà w katalizator. Patrz rozdzia∏ Dane techniczne w celu sprawdzenia, czy Twoja maszyna wyposa˝ona jest w katalizator.T∏umik przeznaczony jest do t∏umienia ha∏asu i odrzucania gazów spalinowych poza stref´ pracy operatora. Gazy spalinowe majà wysokà temperatur´, a znajdujàce si´ w nich iskry mogà spowodowaç po˝ar, je˝eli skierowane zostanà w stron´ materia∏ów suchych i ∏atwopalnych. Niektóre typy t∏umików sà wyposa˝one w siatk´ przeciwiskrowà. Je˝eli w Twojej maszynie wyst´puje taki typ t∏umika, siatk´ nale˝y czyÊciç co najmniej raz w tygodniu. Najlepiej jest to robiç szczotkà drucianà. W t∏umikach bez katalizatora siatka przeciwiskrowa powinna byç czyszczona lub wymieniana raz w tygodniu. W t∏umikach z katalizatorem nale˝y sprawdzaç i ewentualnie czyÊciç siatk´ raz w miesiàcu. Uszkodzonà siatk´ nale˝y wymieniç. Je˝eli siatka zapycha si´ cz´sto, mo˝e to oznaczaç, ˝e zmniejszona zosta∏a efektywnoÊç dzia∏ania katalizatora. Nale˝y wówczas skontaktowaç si´ ze swoim dealerem w celu kontroli. W razie zapchania siatki maszyna nagrzewa si´ nadmiernie, co prowadzi do uszkodzenia cylindra i t∏oka.UWAGA! Nigdy nie u˝ywaj maszyny, której t∏umik jest w z∏ym stanie technicznym. Uk∏ad ch∏odzenia W celu uzyskania mo˝liwie najni˝szej temperatury pracy maszyna wyposa˝ona jest w uk∏ad ch∏odzenia.Elementy uk∏adu ch∏odzenia nale˝y czyÊciç szczotkà raz w tygodniu, lub gdy zachodzi potrzeba - cz´Êciej. Zanieczyszczony lub zatkany uk∏ad ch∏odzenia powoduje przegrzanie silnika maszyny, w konsekwencji czego nast´puje uszkodzenie cylindra i t∏oka. Âwieca zap∏onowa Na stan Êwiecy zap∏onowej wp∏ywa:• Z∏a regulacja gaênika.• Z∏e proporcje sk∏adników mieszanki paliwowej (za du˝o oleju lub niew∏aÊciwy olej).• Zanieczyszczony filtr powietrza.Powy˝sze czynniki powodujà osadzanie sià nagaru na elektrodach Êwiecy, co powoduje zak∏ócenia pracy silnika i trudnoÊci w jego uruchamianiu.

OSTRZE˚ENIE! T¸umik z katalizatorem jest bardzo goràcy zarówno podczas pracy, jak i zaraz po jej ukoƒczeniu. Dotyczy to równie˝ pracy na biegu ja¸owym. Dotkni´cie mo˝e spowodowaç oparzenie skóry. Nale˝y pami´taç o zagro˝eniu po˝arowym!H1156688-63,525BX,EE_4.fm Page 396 Tuesday, April 19, 2016 11:04 AMKONSERWACJA Polish – 397Je˝eli silnik maszyny nie osiàga w∏aÊciwej mocy, wyst´pujà trudnoÊci z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdê najpierw stan Êwiecy zap∏onowej. Je˝eli elektrody Êwiecy sà zanieczyszczone, oczyÊç je i sprawdê, czy odst´p mi´dzy nimi wynosi 0,65 mm. wiec´ nale˝y wymieniç po ok. miesiàcu pracy lub w razie potrzeby - wczeÊniej.UWAGA! Stosuj wy∏àcznie Êwiece zalecane przez producenta. Niew∏aÊciwa Êwieca mo˝e byç przyczynà zatarcia t∏oka/cylindra. Dopilnuj, aby Êwieca zap∏onowa by∏a wyposa˝ona w tzw. eliminator zak∏óceƒ radiowych. Filtr powietrza Filtr powietrza nale˝y regularnie czyÊciç z py∏u i zanieczyszczeƒ, aby nie dopuÊciç do:• Z∏ej pracy gaênika.• TrudnoÊci w uruchamianiu silnika.• Zmniejszenia mocy silnika.• Przedwczesnego zu˝ycia cz´Êci silnika• Zwi´kszenia zu˝ycia paliwa1 Filtr piankowy (filtr uretanowy)2 Filtr filcowy3 Os∏onaFiltr nale˝y czyÊciç po ka˝dych 25 godzinach pracy lub cz´Êciej, jeÊli eksploatacja odbywa si´ w warunkach du˝ego zapylenia. Czyszczenie filtra powietrza Ustawiç dêwigni´ ssania w po∏o˝eniu w∏àczenia.• Zdejmij pokryw´ filtra powietrza, a nast´pnie wyjmij filtr. Wymyj go dok∏adnie w ciep∏ej wodzie z myd∏em. Przy pomocy spr´˝onego powietrza lub szczotki wyczyÊç tak˝e wn´trze pokrywy filtra. Dopilnuj, aby filtr by∏ suchy przed ponownym jego za∏o˝eniem. • Wyjàç filtr filcowy z uchwytu i delikatnie usunàç zanieczyszczenia szczotkà.• Zainstaluj os∏on´ oraz filtr filcowy w uchwycie filtra powietrza.• Za∏ó˝ filtr piankowy w pokrywie filtra powietrza.• Zamontuj pokryw´ filtra powietrza.Ca∏kowite oczyszczenie filtra po pewnym okresie u˝ytkowania nie jest mo˝liwe. Dlatego te˝ filtr nale˝y regularnie (w sta∏ych odst´pach czasu) wymieniaç na nowy. Uszkodzony filtr powietrza nale˝y natychmiast wymieniç na nowy. Uszkodzony, bardzo zabrudzony lub nasiàkni´ty paliwem filtr powietrza nale˝y natychmiast wymieniç na nowy. Sitko wlotu powietrza Sprawdê, czy wlot powietrza nie jest zatkany, np. przez liÊcie lub Êmieci. Zatkany wlot powietrza zmniejsza wydajnoÊç dmuchawy oraz powoduje podwy˝szenie temperatury silnika, co mo˝e doprowadziç do jego awarii. Wy∏àcz silnik i usuƒ przedmiot. Filtr paliwa Sprawdê, czy filtr paliwa nie jest zanieczyszczony i czy na przewodzie gi´tkim paliwa nie ma p´kni´ç lub innych uszkodzeƒ. Wymieƒ w razie potrzeby. 0,65

OSTRZE˚ENIE! Nigdy nie u˝ywaj dmuchawy bez zamontowanego sitka. Przed u˝yciem sprawdê, czy sitko jest na miejscu oraz czy nie jest uszkodzone.H1156688-63,525BX,EE_4.fm Page 397 Tuesday, April 19, 2016 11:04 AM398 – Polish KONSERWACJA Plan konserwacji Poni˝ej zamieszczono list´ czynnoÊci konserwacyjnych, które nale˝y wykonywaç przy maszynie. Wi´kszoÊç punktów omówiona zosta∏a w rozdziale Konserwacja. U˝ytkownikowi wolno wykonywaç tylko te czynnoÊci konserwacyjne i serwisowe, które sà opisane w niniejszej instrukcji obs∏ugi. Wi´ksze i bardziej skomplikowane prace powinny byç wykonywane w autoryzowanym warsztacie serwisowym. Konserwacja Przeglàd codzienny Przeglàd cotygodniowy Przeglàd miesi´czny OczyÊç zewn´trzne powierzchnie maszyny. X Sprawdê, czy blokada dêwigni gazu dzia∏a prawid∏owo pod wzgl´dem bezpieczeƒstwa.

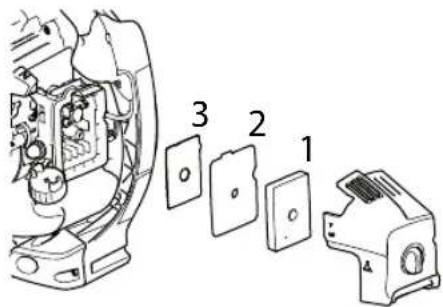

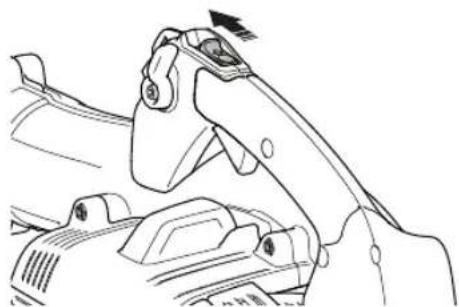

Sprawdê, czy wy∏àcznik dzia∏a prawid∏owo. X OczyÊç filtr powietrza. W razie potrzeby wymieƒ go na nowy. X Sprawdê, czy Êruby i nakr´tki sà dokr´cone. X Sprawdê, czy nie ma wycieków paliwa z silnika, zbiornika paliwa lub przewodów paliwowych.

Sprawdê, czy filtr paliwa nie jest zanieczyszczony i czy na przewodzie gi´tkim paliwa nie ma p´kni´ç lub innych uszkodzeƒ. Wymieƒ w razie potrzeby.

Sprawdê ze wszystkich stron, czy wloty powietrza nie sà zatkane. X Skontroluj rozrusznik oraz jego link´. X Sprawdê, czy amortyzatory gumowe nie sà uszkodzone. X OczyÊç Êwiec´ zap∏onowà po stronie zewn´trznej. Wkr´ç jà i sprawdê odst´p mi´dzy elektrodami. Ustaw odst´p tak, aby wynosi∏ 0,65 mm lub wymieƒ Êwiec´ zap∏onowà na nowà. Dopilnuj, aby Êwieca zap∏onowa by∏a wyposa˝ona w tzw. eliminator zak∏óceƒ radiowych.

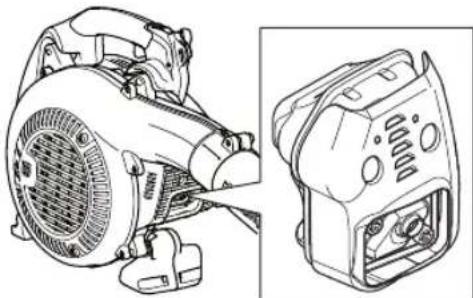

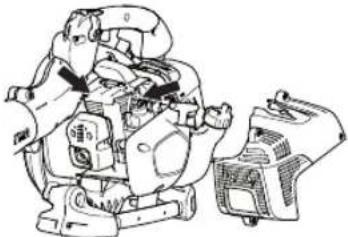

OczyÊç uk∏ad ch∏odzàcy maszyny. X OczyÊç lub wymieƒ siatk´ przeciwiskrowà t∏umika (dotyczy wy∏àcznie t∏umików bez katalizatora).

OczyÊç gaênik od zewnàtrz oraz powierzchni´ wokó∏ niego. X Sprawdê, czy filtr paliwa nie jest zanieczyszczony i czy na przewodzie gi´tkim paliwa nie ma p´kni´ç lub innych uszkodzeƒ. Wymieƒ w razie potrzeby.

Sprawdê stan wszystkich przewodów elektrycznych i koƒcówek pod∏àczeniowych.

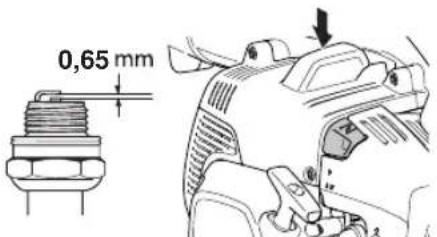

Wymieƒ Êwiec´ zap∏onowà. Dopilnuj, aby Êwieca zap∏onowa by∏a wyposa˝ona w tzw. eliminator zak∏óceƒ radiowych.

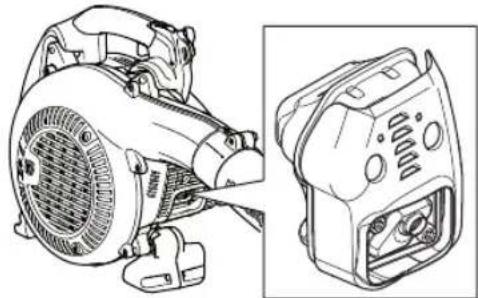

Sprawdê i ewentualnie oczyÊç siatk´ przeciwiskrowà t∏umika (dotyczy tylko t∏umików z katalizatorem).

H1156688-63,525BX,EE_4.fm Page 398 Tuesday, April 19, 2016 11:04 AMPolish – 399 DANE TECHNICZNE Dane techniczne Ad. 1: Emisj´ ha∏asu do otoczenia zmierzono jako moc akustycznà (L

), zgodnie z dyrekrywà WE 2000/14/WE. Odnotowany poziom ciÊnienia akustycznego dla maszyny zosta∏ zmierzony z oryginalnym osprz´tem tnàcym, takim który daje najwy˝szy poziom ha∏asu. Ró˝nica pomi´dzy gwarantowanym a zmierzonym poziomem ciÊnienia akustycznego wynika z tego, ˝e poziom gwarantowany zawiera tak˝e rozproszenie w wynikach pomiaru oraz ró˝nice pomi´dzy ró˝nymi typami maszyn tego samego modelu zgodnie z Dyrektywà 2000/14/EC. Uwaga 2: WartoÊç równowa˝nego poziomu ciÊnienia akustycznego zosta∏a obliczona z nast´pujàcym rozk∏adem czasu: 1/7 bieg ja∏owy oraz 6/7 maks. obroty. Odnotowane dane dla równowa˝nego ciÊnienia akustycznego maszyny majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1 dB (A). Uwaga 3: WartoÊç równowa˝nego poziomu drgaƒ zosta∏a obliczona z nast´pujàcym rozk∏adem czasu: 1/7 bieg ja∏owy oraz 6/ 7 maks. obroty. Odnotowane dane dla równowa˝nego poziomu drgaƒ majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1 m/s

Dane techniczne 525BX Silnik PojemnoÊç cylindra, cm

25,4 Obroty na biegu ja∏owym, obr/min 3000 T∏umik z katalizatorem Tak Uk∏ad zap∏onowy z regulacjà obrotowà Tak Uk∏ad zap∏onowy Âwieca zap∏onowa NGK BPMR8Y Odst´p mi´dzy elektrodami Êwiecy, mm 0,6-0,7 Uk∏ad zasilania/smarowania PojemnoÊç zbiornika paliwa, litry 0,45 Masa Masa, bez paliwa, kg 4,3 Emisje ha∏asu (Patrz ad. 1) Poziom mocy akustycznej, mierzony dB(A) 104 Poziom mocy akustycznej, gwarantowany L

dB(A) 106 Poziomy g∏oÊnoÊci (patrz ad. 2) Równowa˝ny poziom ciÊnienia akustycznego przy uchu operatora, mierzony zgodnie z EN15503, dB(A) Okràg∏a koƒcówka wylotowa 91 Koƒcówka wylotowa p∏aska 92 Poziom wibracji (patrz ad. 3) Równowa˝ne poziomy drgaƒ uchwytów (a hv,eq ), zosta∏ zmierzony zgodnie z normami: EN15503, m/s

Okràg∏a koƒcówka wylotowa 1,2 Koƒcówka wylotowa p∏aska 2,0 WydajnoÊç pracy wentylatora Maks. pr´dkoÊç powietrza w przypadku koƒcówki okràg∏ej, w m/s: 70 Maks. pr´dkoÊç powietrza dla p∏askiej koƒcówki wylotowej, m/s: 86 Przep∏yw powietrza w przypadku okràg∏ej koƒcówki wylotowej, m

/min 13 Przep∏yw powietrza dla p∏askiej koƒcówki wylotowej, m

/min: 10 H1156688-63,525BX,EE_4.fm Page 399 Tuesday, April 19, 2016 11:04 AM400 – Polish DANE TECHNICZNE Deklaracja zgodnoÊci WE Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel. [phone], niniejszym zapewnia, ˝e dmuchawy Husqvarna 525BX

poczàwszy od maszyn z numerami seryjnymi wypuszczanymi od 2016 roku (rok po którym nast´puje numer seryjny podany jest wyraênie na tabliczce znamionowej), sà zgodne z przepisami zawartymi w i DYREKTYWACH RADY: - dyrektywie maszynowej 2006/42/WE z 17 dnia maja 2006 r. - dyrektywie 2014/30/UE z dn. 26 lutego 2014 r.,

dotyczàcej kompatybilnoÊci elektromagnetycznej

- dyrektywie 2000/14/WE z dn. 8 maja 2000 r.,

dotyczàcej emisji ha∏asu do otoczenia

. Ocena zgodnoÊci zosta∏a przeprowadzona wed∏ug za∏àcznika V. OdnoÊnie informacji dotyczàcych emisji ha∏asu patrz rozdzia∏ Dane techniczne. Zastosowano nast´pujàce normy:
