KASUTUSJUHEND 525ECS HUSQVARNA

Käsitsemisõpetus 275-295

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suedia, a efectuat un control tipic, neobligatoriu pentru Husqvarna AB. Certificatele au numerele: SEC/14/2423 Huskvarna 30 martie 2016 Per Gustafsson, director de dezvoltare (Reprezentant autorizat pentru Husqvarna AB äi responsabil cu documentaöia tehnicã.) H1156688-62,525BX,RO_3.fm Page 274 Tuesday, May 17, 2016 11:54 AMSÜMBOLITE TÄHENDUS Estonian – 275 Sümbolid ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma. Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. Kasuta alati:

Heakskiidetud silmakaitseid

Tolmu tekke riski korral tuleb kasutada hingamiskaitset. Kindaid peab kasutama, kui selleks on vajadus. Seade vastab EL kehtivatele direktiividele. Puhurseade võib jõuliselt liigutada objekte, mis võivad tagasi põrkuda. Soovitusliku ohutusvarustuse mittekasutamisel võib see põhjustada tõsiseid silmavigastusi. Puhurseadme kasutaja on kohustatud tagama, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m. Kui samas kohas töötab mitu seadmekasutajat, peab ohutusvahemaa olema vähemalt 15 meetrit. Kütusepump. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

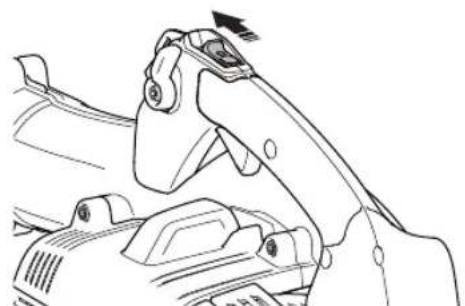

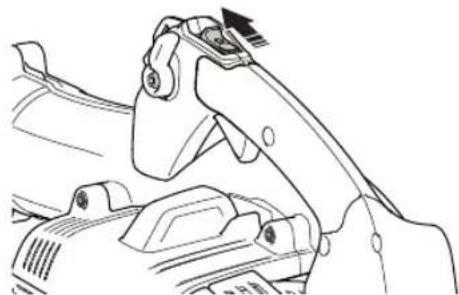

Ülejäänud seadmel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele. Mootori välja lülitamiseks tuleb seiskamislüliti viia asendisse "STOPP". TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea. Korrapärane puhastus vajalik. Visuaalne kontroll. Kütuse tankimine. Õhuklapi asend 'avatud'. Õhuklapi asend 'suletud'. H1156688-63,525BX,EE_4.fm Page 275 Tuesday, April 19, 2016 11:04 AMSISUKORD 276 – Estonian Sisukord Enne käivitamist tuleb meeles pidada järgmist: Loe käsitsemisõpetus hoolikalt läbi. Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas. Puhurseade on mõeldud üksnes muruplatside, teeradade, asfaltteede jms puhastamiseks.

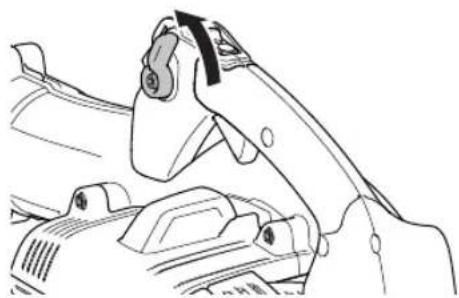

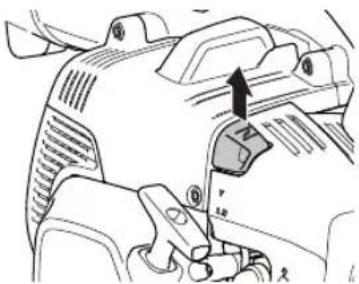

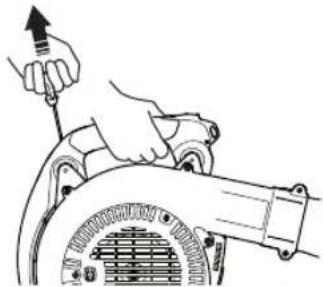

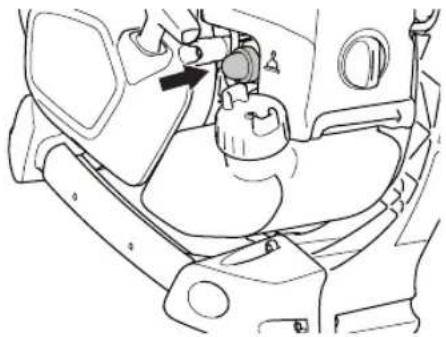

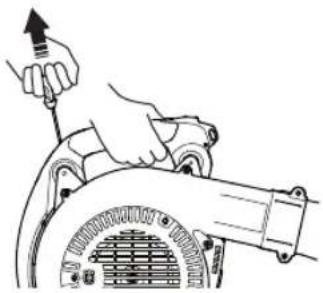

Käivitamine ja seiskamine

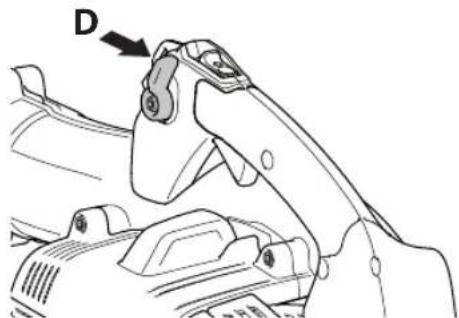

Üldised tööeeskirjad

ETTEVAATUST! Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Puhurseade on ohtlik tööriist, kui seda hooletult või valesti kasutada, see võib põhjustada tõsiseid ning isegi eluohtlikke vigastusi. On väga tähtis, et te loeksite läbi käesoleva kasutamisjuhendi ning selle sisu täielikult mõistaksite. H1156688-63,525BX,EE_4.fm Page 276 Tuesday, April 19, 2016 11:04 AMEstonian – 277 SISSEJUHATUS Lugupeetud tarbija! Õnnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, õmblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna. Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe. Me oleme veendunud, et te hindade kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda. Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend. Täname, et te valisite endale kasutamiseks Husqvarna toote! Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas. H1156688-63,525BX,EE_4.fm Page 277 Tuesday, April 19, 2016 11:04 AM278 – Estonian MIS ON MIS? Mis on puhurseadme juures mis? 1 Seiskamislüliti 2 Drosseli juhtimine 3 Gaasihoovastiku regulaator 4 Juhtkäepide 5 Käepide 6 Õhuklapp 7 Kütusepump 8 Käiviti käepide 9 Toruklambri polt 10 Vahetoru 11 Ümar otsak 12 Lameotsak 13 Süüteküünlad 14 Paagi kork 15 Õhufilter 16 Summuti 17 Õhu sissepääsuava 18 Käsitsemisõpetus 19 Kombivõti

ETTEVAATUST! Tugevate või pikaajaliste vibratsioonide toimel võib tekkida veresoonte ja närvide vaevusi neil, kellel on vereringehäireid. Pöörduge arsti poole, kui teil ilmneb vibratsiooni tekitatud vaevuste nähte. Sellisteks nähtudeks on tundetus, jõu puudumine või tavalisest väiksem käte jõudlus, surin, torked või naha tundetus, nahapinna või nahavärvi muutumine, valu. Tavaliselt tekivad sellised nähud kätes, sõrmedes või randmetes. Külmaga võivad need nähud tugevneda. Kohtvibratsiooni sündroomi ohu vähendamiseks soovitame tungivalt järgmisi ettevaatusabinõusid järgida. Kandke pakse vibratsioonivastaseid kindaid. Tehke soojas kohas sagedasti viiest minutist pikemaid puhkepause. Hoidke seadmest alati kindlalt kinni, kuid ärge pigistage käepidemeid liiga tugevalt. Kui tunnete oma sõrmedes või muus kehaosas ebamugavust, punetust ja paistetust, pöörduge viivitamatult arsti poole. TÄHTIS! Puhurseade on mõeldud üksnes muruplatside, teeradade, asfaltteede jms puhastamiseks. Tehke masinale enne kasutamist üldine ülevaatus, vt hooldusgraafikut. Ära kunagi tööta seadmega, kui oled väsinud, alkoholi tarvitanud või kui oled saanud ravimit, mis mõjub su nägemisele, otsustus- või keskendumisvõimele. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Kanna vastavaid rõivaid. Ära kanna liigselt avaraid riideid või ehteid. Jälgi, et juukksed, riided või kindad ei satuks liikuvate osade lähedusse. Avarad riided, pikad ehted või juuksed võivad liikuvate osade külge kinni jääda. Ära kunagi kasuta seadet, mille ehitust on muudetud. Ärge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust Hooldus

Enne käivitamist peavad olema kõik kaitsed ja katted oma kohale paigaldatud. Kontrollige, et süütepea ja süütekaabel oleksid kahjustusteta, et elektrilööki ära hoida. Puhurseadme kasutaja on kohustatud tagama, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m. Kui samas kohas töötab mitu seadmekasutajat, peab ohutusvahemaa olema vähemalt 15 meetrit. Ära luba kunagi lastel seadet kasutada. Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud. Enne töö alustamist vaadake alati, et miski ei blokeeriks õhuvõtuava võret. Võtke ühendust töökaitseorganitega ja kontrollige, kas te järgite kehtivaid määrusi. Hoiduge kuumade pindadega kokku puutumast. Metallosad ja mootorikate lähevad töö ajal väga kuumaks ning tekib tõsine põletusoht. Ärge puhastage õhuvõtuava võre prahist, kui mootor töötab. Kokkupuude puhuri pöörleva ventilaatoriga võib tekitada tõsise kehavigastuse.

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga. H1156688-63,525BX,EE_4.fm Page 279 Tuesday, April 19, 2016 11:04 AMÜLDISED OHUTUSEESKIRJAD 280 – Estonian Käivitamine

• Ära käivita seadet ruumis. Mootori heitgaasid võivad olla tervisele kahjulikud.

Jälgige ümbrust ja tagage, et ükski inimene ega loom ei satuks puhurseadmega kontakti. Asetage seade maha, suruge seadme korpus parema käega vastu maad (TÄHELEPANU! Mitte jalaga). Võtke vasaku käega käivituskäepidemest kinni ning tõmmake kiiresti ja tugevalt. Ohutusnõuded kütuse käsitsemisel

• Kasutage ületäitumise kaitsega kütusenõu.

• Ärge kalla seadmesse kütust, kui mootor pole välja lülitatud. Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

• Hoolitse selle eest, et kütuse segamisel (bensiin kahetaktiõliga) ja tankimisel oleks ventilatsioon hea.

• Väldi kütuse sattumist nahale. Kütus võib nahka ärritada ja tekitada põletuse.

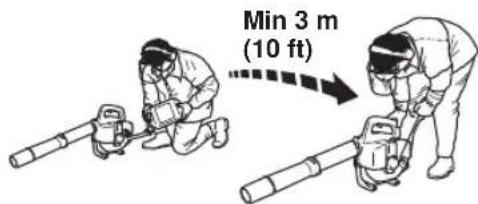

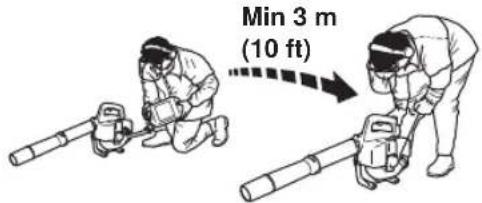

• Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

• Ära käivita seadet: - Kui kütust on sattunud seadmele. Pühi see ära ja lase jäägil ära aurustuda. - Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga. - Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust. Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.

Hoia ja transpordi kütust selleks ettenähtud nõus.

Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks. Tühjendage kütusepaak ja vajutage kütusepumpa, kuni kogu kütus on eemaldatud. Eemaldage süüteküünal ja valage silindrisse lusikatäit 2- taktilise mootori õli. Keerake mootorit paar korda ringi ja seejärel pange süüteküünal tagasi.

Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.

Hoidke seadet kuivas, jahedas, hästi ventileeritud ja tolmuvabas kohas. Hoia seadet lastele kättesaamatus kohas. Min 3 m (10 ft)

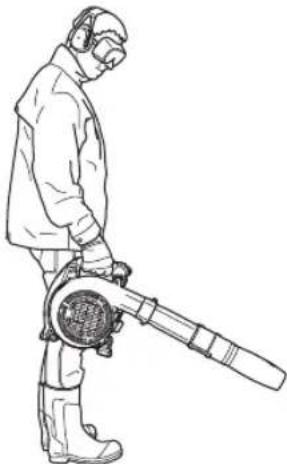

• Kindaid peab kasutama, kui selleks on vajadus.• Peab kasutama küllaldase helisummutusefektiga kõrvaklappe. Alati tuleb kasutada heakskiidetud silmakaitset. Visiiri kasutamisel tuleb lisaks kasutada kooskõlastatud kaitseprille. Kooskõlastatud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides. Oksad ja lendu puhutud objektid võivad vigastada silmi. Kasuta libisemiskindlaid ning tugevaid säärikuid. Kandke alati tugevast materjalist pikki pükse, saapaid, kindaid ja pikkade varrukatega särki. Ärge kandke kottis riideid, salle, ehteid ega muud taolist, et vähendada pöörlevate osade vahele jäämise ohtu. Kinnitage juuksed õlgadest kõrgemale. Tolmu tekke riski korral tuleb kasutada hingamiskaitset. Kanna hoolt, et esmaabivarustus oleks alati käepärast. Seadme ohutusvarustus Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö. Peatükis Mis on mis? on näidatud detailide paiknemine seadmel. Seiskamislüliti Mootori väljalülitamiseks kasuta seiskamislülitit.Ülevaatuse ja hoolduse tegemiseks eemaldage süütejuhe ja süüteküünal. ETTEVAATUST! Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel. Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. ETTEVAATUST! Kui kasutad kuulmiskaitset (kõrvaklappe), ole tähelepanelik helide, hõigete ja hoiatussignaalide suhtes. Mootori seiskumisel võta kohe kõrvaklapid ära. ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Järgi käesolevas toodud kontrolli- ja hooldusjuhiseid.H1156688-63,525BX,EE_4.fm Page 281 Tuesday, April 19, 2016 11:04 AMOHUTUSEESKIRJAD 282 – Estonian Vibratsioonisummuti Seade on varustatud vibratsioonisummutussüsteemiga, mis vähendab vibratsiooni ja teeb seadme kasutamise mugavaks. Summuti Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale. Katalüsaatoriga summuti on konstrueeritud ka selleks, et vähendada kahjulike ainete hulka heitgaasides. Sooja ja kuiva kliimaga riikides on metsatulekahju tekkimise oht suur. Seetõttu on osa summuteid varustatud sädemeid püüdva võrguga. Kontrolli, kas Sinu lõikur on sellise seadmega varustatud. On väga oluline, et järgitaks summuti hoolduse ja kontrolli juhiseid. Ära kasuta kunagi vigastatud summutiga seadet. Kontrolli korrapäraselt, kas summuti on kindlalt seadme külge kinnitatud. Kui seadmel on summuti, mis on varustatud sädemepüüdjaga, peab ka seda ühtlaste ajavahemike järel puhastama. Saastunud võrguga sädemepüüdja tõttu võib mootor üle kuumeneda ja katki minna.

ETTEVAATUST! Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöördu arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas või nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes. Oht on suurem külma korral. H1156688-63,525BX,EE_4.fm Page 282 Tuesday, April 19, 2016 11:04 AMOHUTUSEESKIRJAD Estonian – 283 Veenduge, et sädemepüüdja on kindlalt kinni kruvitud. Õhufilter Ärge kasutage lehepuhurit ilma õhufiltrita või kahjustatud või deformeerunud filtrielemendiga, sest filtreerimata ja tolmune õhk võib mootori kiiresti hävitada.

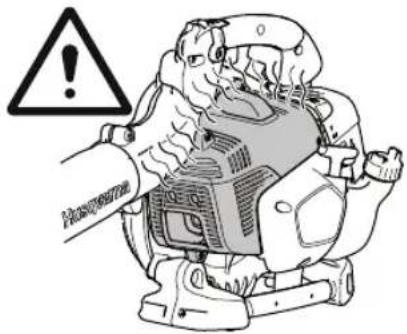

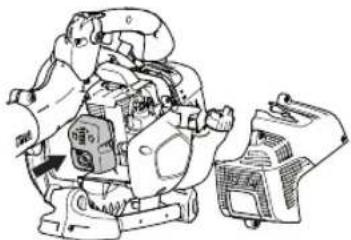

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

ETTEVAATUST! Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Vältige kokkupuudet nende ainetega, kui summuti katki läheb või saab kahjustada. H1156688-63,525BX,EE_4.fm Page 283 Tuesday, April 19, 2016 11:04 AMKOOSTAMINE 284 – Estonian Puhuritoru Puhuritorul on sissetorgatav seadmele paigaldamise süsteem.

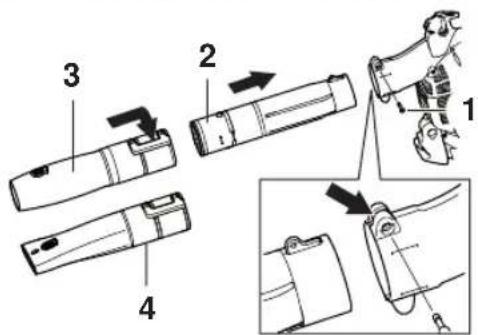

• Puhuritoru paigaldamiseks või eemaldamiseks tuleb toruklambri kruvi lahti keerata.

• Joondage puhuri õhu väljalaskeava kinnituskoht pikendustorul oleva eendiga ja suruge toru sisse, kuni torus ja korpuses olevad augud on kohakuti.

H1156688-63,525BX,EE_4.fm Page 284 Tuesday, April 19, 2016 11:04 AMKÜTUSE KÄSITSEMINE Estonian – 285 Küttesegu TÄHELEPANU! Seadmel on kahetaktimootor ja see vajab töötamiseks bensiini ja kahetaktiõli segu. Et segu oleks õige, tuleb mõõta segatava õli kogus väga täpselt. Väiksemate koguste segamisel mõjutavad ka väikesed kõrvalekalded õli koguses oluliselt segu koostist. Bensiin TÄHELEPANU! Kasuta alati õliga segatud kvaliteetset bensiini (mille oktaanarv on vähemalt 90).• Soovitatav madalaim oktaanarv on 90. 90-st madalama oktaanarvuga bensiiniga töötamisel võib mootori temperatuur tõusta. See võib tekitada mootorile tõsiseid vigastusi.• Pidevalt kõrgetel pööretel töötades on soovitav kasutada kõrgema oktaanarvuga bensiini. Kasutage kvaliteetset pliivaba bensiini.Võib kasutada etanooli sisaldavat kütust E10 (maks etanoolisisaldus 10%). E10-st suurema etanoolisisaldusega kütuse kasutamine võib põhjustada töö aeglustumise ja mootoririkke. Kahetaktiõli

• Parimaid tulemusi annab see, kui kasutada HUSQVARNA kahetaktiõli, mis on välja töötatud spetsiaalselt meie kahetaktimootoritele. Segada vahekorras 1:50 (2%).• Kui HUSQVARNA kahetaktiõli pole kättesaadav, võib kasutada teisi kõrgekvaliteetseid kahetaktiõlisid, mis on ette nähtud kasutamiseks õhkjahutusega mootorites. Küsi õli valimisel nõu oma müüja käest. Segu koostis 1:33 (3%).• Ära kasuta kunagi vesijahutusega mootorite kahetaktiõlisid, näit. paadimootoriõli.• Ära kasuta kunagi neljataktilise mootori õlisid. Segamine
• Bensiini ja õli omavaheliseks segamiseks kasuta alati puhast nõu, mis on ette nähtud bensiini jaoks.• Esiteks vala nõusse pool segatavast bensiinist. Lisa kogu õlikogus. Sega (loksuta) küttesegu segamini. Lisa ülejäänud bensiin.• Sega (loksuta) küttesegu hoolikalt enne seadme kütusepaagi täitmist.• Ära sega rohkem kütust kui üheks kuuks vaja.• Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada. Tankimine
• Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast. ETTEVAATUST! Hoolitse, et segamise ajal oleks ventilatsioon hea.Bensiin, liitrit Kahetaktiõli, liitrit2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60 ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu:Tankige hästi ventileeritud kohas. Masinat ei tohi tankida siseruumides.Ära suitseta kütuse läheduses ega pane sinna midagi kuuma.Ära lisa kütust, kui mootor pole välja lülitatud.Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.Pärast kütuse lisamist pinguta korki hoolikalt.Kui kütust on sattunud seadmele. Pühi see ära ja lase jäägil ära aurustuda.Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale. Min 3 m (10 ft) H1156688-63,525BX,EE_4.fm Page 285 Tuesday, April 19, 2016 11:04 AMKÜTUSE KÄSITSEMINE 286 – Estonian

• Pühi paagikorgi ümbrus puhtaks. Mustus kütusepaagis tekitab mootori töös häireid.

• Jälgi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõud.

• Kontrollige kütuse taset enne töö alustamist, arvestage, et kütus võib mootori kuumenemisel ja päikese käes paisuda ja hakata üle voolama.

• Hoidke käepidemed kuivad ja puhtad õlist ja kütusest.

• Hoia kütust selleks ettenähtud nõus. H1156688-63,525BX,EE_4.fm Page 286 Tuesday, April 19, 2016 11:04 AMKÄIVITAMINE JA SEISKAMINE Estonian – 287 Käivitamine ja seiskamine Käivitamine Gaasiasend: seadke gaasihoovastik tühikäigu asendisse.Kütusepump: Vajuta korduvalt kütusepumba kummipõiele, et kütuks liiguks põide. Põis ei pea täiesti täis saama. Külm mootor Õhuklapp: Vii õhuklapp käivitusasendisse. Hoidke seadme korpust parema käega vastu maad (TÄHELEPANU! Mitte jalaga ).Võtke käivituskäepidemest kinni, tõmmake käivitusnöör vasaku käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad), ning seejärel tõmmake nööri kiiresti ja tugevalt. Käivitusnööri ei tohi kerida käe ümber.Tõmmake trossist, kuni mootor hakkab käivituma (või maksimaalselt viis tõmmet).Viige õhuklapi hoob alla tööasendisse.Tõmmake trossist, kuni mootor käivitub, ja kasutage sujuvalt gaasihooba, et tõsta mootori pöörded töökiirusele. Soe mootor Toimi samuti kui külma mootori puhul, aga ära vii õhuklappi asendisse “choke“. Kui mootor ei käivitu pärast mitut katset, sulgege õhuklapp ja tõmmake uuesti nööri.Puhur hakkab õhku puhuma kohe pärast käivitamist, isegi tühikäigul.Kui mootor ei käivitu pärast mitut katset, kuna see on üle ujutatud, avage õhuklapp ja tõmmake uuesti nööri.TÄHELEPANU! Ära tõmba käivitinööri täies pikkuses välja, ära lase käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada. ETTEVAATUST! Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale. Paiguta seade kindlale alusele.Jälgi, et tööpiirkonnas ei oleks kõrvalisi isikuid, kuna vastasel korral esineb tõsiste vigastuste oht. Ohutusvahemaa on 15 m.Seadet tohib käivitada üksnes siis, kui see on täielikult kokku pandud. Kui seade käivitatakse ilma kõigi kaitsmeteta, tekib kehavigastuste oht.H1156688-63,525BX,EE_4.fm Page 287 Tuesday, April 19, 2016 11:04 AMKÄIVITAMINE JA SEISKAMINE 288 – Estonian TÄHELEPANU! Ükski kehaosa ei tohi sattuda vastu märgistatud pinda. Kui süütekapsel on defektiga võib kontakti tulemuseks olla põletushaav nahal või elektrilöök. Kasuta alati kindaid. Ära kunagi kasuta masinat, mille süütekapsel on defektiga. Seiskamine Seadke gaasihoovastik tühikäigu asendisse ja vajutage seiskamislülitit, kuni mootor seiskub täielikult. TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea. H1156688-63,525BX,EE_4.fm Page 288 Tuesday, April 19, 2016 11:04 AMTÖÖVÕTTED Estonian – 289 Üldised tööeeskirjad Hoolige ümbritsevatest inimestest, ärge kasutage seadet sobimatutel kellaaegadel, nt hilisõhtul või varahommikul. Vähendage mürataset – piirake samaaegselt kasutatavate seadmete arvu. Lugege need lihtsad juhised läbi ja järgige neid, et te häiriksite oma ümbrust võimalikult vähe.• See on käeshoitav puhur. Puhurit hoitakse käes käepideme abil. Seda kasutatakse ja suunatakse töö ajal käepideme abil. Gaasihoovastik reguleerib õhujoa kiirust. Valige tööks sobivaim kiirus. Gaasihoovastiku saab seadistada gaasiregulaatori (D) abil, et puhuri kasutamisel ei peaks kogu aeg sõrme gaasihoovastikul hoidma. Täisgaasi saavutamiseks tuleb gaasihoovastik täielikult sisse vajutada.• Kasutage puhurseadet võimalikult madalal gaasil. Täisgaasi kasutamine on vajalik harva, paljusid tööprotseduure saab teha poole gaasiga. Vähem gaasiandmist tähendab vähemat müra ja tolmu ning samuti on kokkukogutud/liigutatavat prahti lihtsam suunata.• Maa külge kinni jäänud prahi eemaldamiseks kasutage reha või luuda.• Hoidke puhuri avaust võimalikult maapinna lähedal. Kasutage tervet puhumistoru pikkust õhujoa maapinna lähedal hoidmiseks.• Koristage töö jäljed. Veenduge, et te pole prahti kellegi aeda puhunud.• Liigse müra vältimiseks kasutage seadet tavapärasel tööajal. Vältige töötamist varahommikul või hilisõhtul. Põhilised ohutuseeskirjad
• Tööpiirkonnas (15 m raadiuses) ei tohi viibida volitamata isikuid ega loomi.• Laske enne tankimist mootoril jahtuda.• Hoiduge kuumade pindadega kokku puutumast.• Ärge kunagi puudutage süüsteküünalt või süütejuhet, kui mootor töötab. Süüteküünla või süütejuhtme puudutamisel võite saada elektrilöögi.• Jõulised õhuvood võivad objekte liigutada sellisel kiirusel, et need põrkavad tagasi ja põhjustavad tõsiseid silmavigastusi.• Ärge suunake õhujugasid inimeste ega loomade poole.• Seisake seade, enne kui asute lisatarvikuid või muid osi seadme külge kinnitama või neid eemaldama.• Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.TÄHTIS! Selles lõigus käsitletakse puhurseadmetega töötamise põhilisi ohutusreegleid. Kui olukord on Sulle tundmatu, lakka töötamast ja palu spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga. Ära tee tööd, milleks Sul puudub väljaõpe või kogemused.

ETTEVAATUST! Olge tähelepanelik oma ümbruse suhtes. Kui keegi läheneb Teie tööpiirkonnale, seadistage drosseliregulaator madalaimale seadistusele, kuni nimetatud isik on ohutus kauguses. Suunake puhur eemale inimestest, loomadest, mänguväljakutest, avatud akendest, autodest jms.H1156688-63,525BX,EE_4.fm Page 289 Tuesday, April 19, 2016 11:04 AMTÖÖVÕTTED 290 – Estonian

• Vähendage puhumisaega kergelt niisutades tolmuseid piirkondi või kasutades pihustusvarustust.

• Vähendage veetarbimist – kasutage erinevate aiatarvikute (nt võrede, võrkude, restide, verandade jms) puhastamiseks veevoolikute asemel hoopis puhurseadmeid.

• Veendu, et sa seisad kindlalt ja saad vabalt astuda. Vaata, et läheduses ei oleks tõkkeid, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olema sunnitud kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades.

• Ära pane töötava mootoriga seadet maha, kui Sul pole head ülevaadet sellest.

• Pea meeles, et mootori heitgaasid sisaldavad vingugaasi, mis võib põhjustada vingugaasimürgitust. Seetõttu ära käivita seadet ega tööta sellega kunagi ruumis või sellises kohas, kus on puudulik ventilatsioon.

• Puhurseadet ei tohi kasutada redelil või tellingutel seistes.

• TÄHELEPANU! Ära kasuta kunagi seadet olukordades, kus sa ei saa kutsuda abi õnnetuse korral. Põhiline lõikamistehnika Gaasihoovastik reguleerib õhujoa kiirust. Valige kiirus, mis antud tööülesande jaoks kõige paremini sobib. Gaasihoovastikku saab seadistada gaasihoovastiku regulaatoriga, tänu millele ei ole vaja puhurseadme töötamise ajal näppu kogu aeg gaasil hoida. Täisgaasi saavutamiseks tuleb gaasihoovastik täielikult tagasi tõmmata.

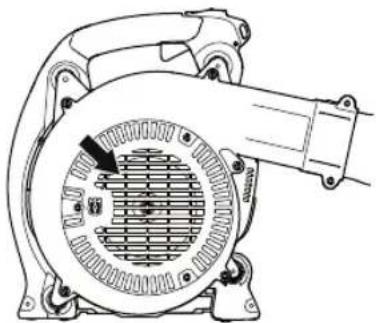

• Kontrollige, et õhuvõtuava poleks ummistatud nt lehtede või prahiga. Ummistunud õhuvõtuava vähendab seadme puhumisvõimsust ja tõstab mootori töötemperatuuri, mis võib viia mootori rikkeni. Seisake mootor ja eemaldage ummistus.

• Arvestage tuule suunaga. Kasutage tuult ära, see teeb töö lihtsamaks.

• Kasutage puhuri otsaku pikendust, et õhuvoolu saaks kasutada võimalikult maapinna lähedal.

• Veenduge alati, et prahti ei puhutaks kellegi teise maale.

• Ärge suunake puhuritoru kunagi lahtise leegi poole, et vältida võimalikku seadme süttimist, endale kehavigastuse tekitamist või ümbruse kahjustamist.

• Puhurseadme abil suurte kuhjade liigutamine on aeganõudev ja tekitab asjatult suurt müra.

• Olge kindlal pinnal ja hoidke ennast tasakaalus.

• Töö lõpetamisel tuleb seade asetada vertikaalselt.

ETTEVAATUST! Hoiduge lendu paisatud objektide eest. Kasutage alati kaitseprille. Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaks jäämist. Ära lase ligi kõrvalisi isikuid. Lapsed, loomad ja abistajad peavad olema väljaspool ohupiirkonda, s.o vähemalt 15 m kaugusel. Seiska kohe seade, kui keegi läheneb.

ETTEVAATUST! Puhastamise eel seisake alati mootor. H1156688-63,525BX,EE_4.fm Page 290 Tuesday, April 19, 2016 11:04 AMHOOLDUS Estonian – 291 Karburaator Tühikäigu pöörete arvu reguleerimine Enne kui midagi reguleerida, vaata, et õhufilter oleks puhas ja et õhufiltriklapp oleks paigaldatud. Reguleeri tühikäigu pöörete arvu tühikäigukruvi T abil, kui on vaja uuesti reguleerida.Soovit. tühikäigu pööretearv: Vt. ptk. Tehnilised andmed. Summuti TÄHELEPANU! Teatud summutid on varustatud katalüsaatoriga. Vt. peatükki Tehnilised andmed, et kontrollida, kas sinu sael on katalüsaator.Summuti ülesandeks on summutada müra ja suunata heitgaasid operaatorist eemale. Heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju, kui läheduses on kergesti süttivaid esemeid.Teatud summutitüübid on varustatud erilise sädemeid püüdva võrguga. Puhasta võrku kord nädalas. Selleks on soovitav kasutada terasharja. Katalüsaatorita summutitel tuleb võrku puhastada ja vajadusel vahetada seda kord nädalas. Katalüsaatoriga summutitel tuleb võrku kontrollida ja vajatusel kord kuus puhastada. Vigastatud võrk tuleb ära vahetada. Kui võrk on sageli ummistunud, võib see olla signaaliks, et katalüsaator ei tööta täisvõimsusel. Kontrollimiseks võta ühendust oma müügiagendiga. Kui võrk on ummistunud, kuumeneb seade üle ning tagajärjeks on silindri ja kolvi kahjustused.TÄHELEPANU! Ära kunagi kasuta vigastatud summutiga seadet. Jahutussüsteem Võimalikult madala töötemperatuuri tagamiseks on seade varustatud jahutussüsteemiga.Puhasta jahutussüsteemi kord nädalas harjaga, raskete tööolude puhul tihedamini. Määrdunud või ummistunud jahutussüsteemi puhul kuumeneb seade üle, mis vigastab silindrit ja kolbi. Süüteküünlad Süüteküünla töövõimet mõjutavad:• Valesti seadistatud karburaator.• Vale õlisegu kütuses (liiga palju või vale õli).• Määrdunud õhufilter.Need tegurid tekitavad setteid süüteküünla elektroodidel ja võivad põhjustada tööhäiried ning käivitusraskusi.Väikese võimsuse, raske käivitamise või ebaühtlase tühikäigu puhul kontrolli alati kõigepealt süüteküünalt, enne kui võtad ette teisi meetmeid. Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,65 mm. Vaheta süüteküünal pärast kuuajalist kasutamist või vajaduse korral varem.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik! 0,65 H1156688-63,525BX,EE_4.fm Page 291 Tuesday, April 19, 2016 11:04 AMHOOLDUS 292 – EstonianTÄHELEPANU! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit. Kontrolli, et küünaldel oleks raadiohäirete kaitse. Õhufilter Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:• Häireid karburaatori töös.• Käivitamisraskusi.• Võimsuse vähenemist.• Mootori osade asjatut kulumist• Liigset kütusekulu.1 Vahtplastist filter (uretaanfilter)2 Vildist filter3 VõrePuhasta õhufiltrit peale 25 tunnist tööd, tolmusemates tööoludes tihedamini. Õhufiltri puhastamine Õhuklapi sulgemiseks lükake see käivitusasendisse.• Eemalda õhufiltri kaitse ja demonteeri õhufilter. Pese õhufilter soojas seebilahuses puhtaks. Puhastage ka filtri katte sisemust, kasutades suruõhku või harja. Kuivata filter enne uuesti paigaldamist.• Eemaldage viltfilter filtrihoidjast ning harjake mustus sellelt õrnalt maha.• Paigaldage võre ja vildist filter õhufiltri hoidikusse.• Paigaldage vahtfilter õhufiltri katte sisse.• Paigaldage õhufiltri kate.Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada. Kahjustatud, väga mustad või kütusest läbi imbunud filtrid tuleb alati välja vahetada. Õhu sissepääsuava Kontrollige, et õhuvõtuava pole ummistatud nt lehtede või prahiga. Ummistunud õhuvõtuava vähendab seadme puhumisvõimsust ja tõstab mootori töötemperatuuri, mis võib viia mootori rikkeni. Seisake mootor ja eemaldage ummistus. Kütusefilter Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajadusel vahetage vastavad osad.

ETTEVAATUST! Ärge kunagi puhurseadet kasutage, kui võre pole paigaldatud. Enne kasutamist kontrollige, et võre on paigaldatud ja kahjustamata.H1156688-63,525BX,EE_4.fm Page 292 Tuesday, April 19, 2016 11:04 AMEstonian – 293 HOOLDUS Hooldusskeem Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole. Hooldus Igapäevane hooldus Iganädalane hooldus Igakuine hooldus Puhasta seade väljastpoolt. X Kontrollige, et gaasihoovastiku pidur ja gaasihoovastik töötaksid ohutult.

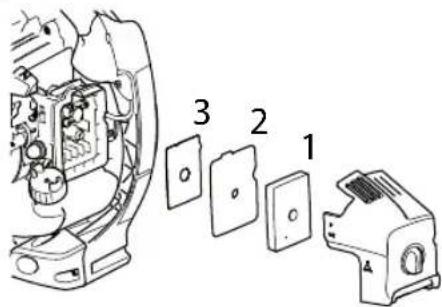

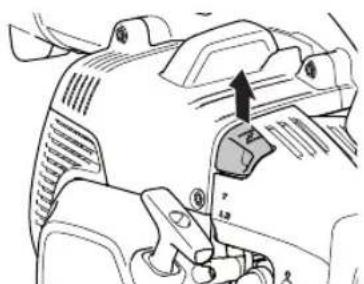

Kontrolli, kas seiskamislüliti toimib. X Puhasta õhufilter. Asenda vajaduse korral. X Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. X Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkuks kütust. X Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajadusel vahetage vastavad osad.

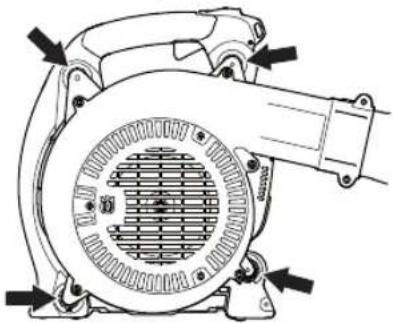

Kontrollige, et kõik õhuvõtuava võre küljed oleks takistustest vabad. X Kontrolli starterit ja starterinööri. X Kontrolli, et vibratsioonisummutajad ei oleks vigastatud. X Puhasta süüteküünal väljaspoolt. Võta küünal maha ja kontrolli elektroodide vahekaugust. Reguleeri vahekauguseks 0,65 mm või asenda süüteküünal uuega. Kontrolli, et süüteküünlal oleks nn. raadiohäirete kõrvaldaja.

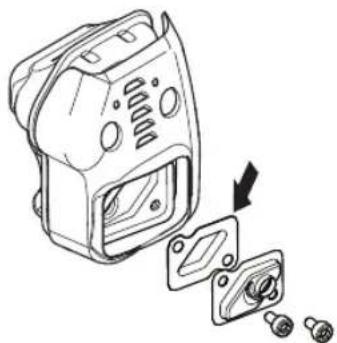

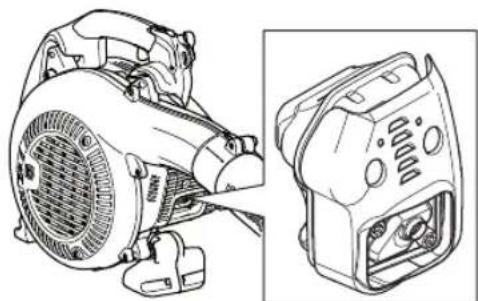

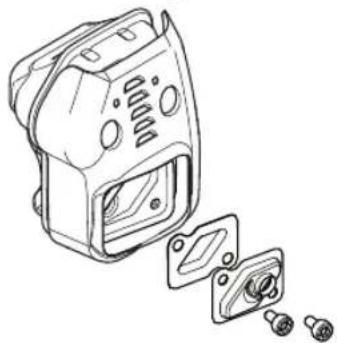

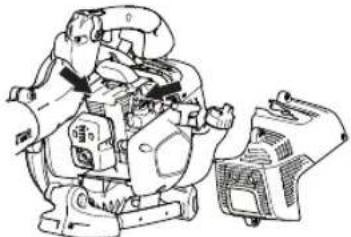

Puhastage seadme jahutussüsteem. X Tee summuti sädemepüüdja võrk puhtaks või vaheta välja (ei kehti katalüsaatoriga summutite puhul).

Puhasta karburaatori välimine pind ja ümbrus. X Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajadusel vahetage vastavad osad.

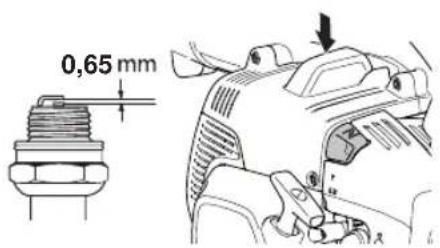

Kontrolli kõik juhtmed ja ühendused. X Vaheta süüteküünal. Kontrolli, et süüteküünlal oleks paigaldatud nn. raadiohäirete kõrvaldaja.

Kontrolli summuti sädemepüüdja võrku ja puhasta see vajadusel (ainult katalüsaatoriga summutitel).

), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus tagatava ja mõõdetava mürataseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab tagatav müratase ka mõõtmistulemuste levi ja kõrvalekalded sama mudeli eri seadmete vahel.

2. märkus: Ekvivalentne helirõhutaseme väärtus arvutatakse vastavalt töötsüklile, 1/7 kestusega tühikäigu puhul ning 6/7

kestusega töötades. Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi 1 dB (A) (standardne kõrvalekalle). 3. märkus: Ekvivalentne vibratsioonitase arvutatakse vastavalt 1/7 kestusega töötsüklile tühikäigu ning 6/7 kestusega töötsüklile tööreÏiimi puhul. Antud ekvivalentse vibratsioonitaseme statistiline tüüplevi (standardne kõrvalekalle) on 1 m/s

25,4 Pöörlemiskiirus tühikäigul, p/min 3000 Katalüsaatoriga summuti Jaa Seadistatavate pööretega süütesüsteem Jaa Süütesüsteem Süüteküünlad NGK BPMR8Y Elektroodide vahe, mm 0,6-0,7 Kütuse-/määrimissüsteem Bensiinipaagi maht, l 0,45 Kaal Kaal ilma kütuseta, kg 4,3 Müraemissioon (vt. märkust 1) Müra võimsustase, dBA 104 Müra võimsustase, garanteeritud L

dBA 106 Müratase (vt. märkust 2) Ekvivalentne müra rõhutase kasutaja kõrvas, mõõdetud vastavalt EN15503 nõuetele, dBA Ümar otsak 91 Lameotsak 92 Vibratsioonitase (vt. märkust 3) EN15503 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (a hv,eq ), m/s

Ümar otsak 1,2 Lameotsak 2,0 Puhuri jõudlus Max õhukiirus ümara otsakuga, m/s: 70 Maks. õhukiirus lameotsakuga, m/s: 86 Õhuvool ümara otsakuga, m

/min: 10 H1156688-63,525BX,EE_4.fm Page 294 Tuesday, April 19, 2016 11:04 AMEstonian – 295 TEHNILISED ANDMED EÜ kinnitus vastavusest Husqvarna AB, SE-561 82, Huskvarna, Rootsi, tel [phone], kinnitab, et puhurseadmed Husqvarna 525BXvastavad alates 2016. aasta seerianumbritest (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli andmesildile) järgmiste NÕUKOGU DIREKTIIVIDE nõuetele: - 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta'. - elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EL. - müradirektiiv 8. maist 2000 2000/14/EÜ. Vastavushinnang on tehtud kooskilas lisaga V. Teave müra kohta on toodud peatükis Tehnilised andmed. Järgitud on alljärgnevaid standardeid:
