NÁVOD K OBSLUZE 525ECS HUSQVARNA

CZ Návod k použití 401-421

SK Návod na obsluhu 422-442

HR Priručnik 443-462

RS Priručnik 463-483

BA Uputstvo o upotrebi 484-504

Varnostna oprema stroja 344

MONTAŽA

Cev za pihanje 347

RAVNANJE Z GORIVOM

Pogonsko gorivo 348

Točenje goriva 349

VŽIG IN IZKLOP

Vžig in izklop 350

DELOVNA TEHNIKA

Varnostna oprema stroja

VÝSTRAHA! Při nesprávném nebo neopatrném použití se zařízení může stát nebezpečným nástrojem, což může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění.

Než začnete stroj používat, prostudujte si, prosím. pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Vždy používejte:

• Ochrana sluchu
  • Schválená ochrana očí
  • V prašném prostředí musí být používána obličejová maska (respirátor).

V prípadě potřeby použijte rukavice.

Tento výrobek vyhovuje platným předpisům CE.

Foukač může velkou silou odmrštit předměty, které se mohou odrazit zpět. Toto může způsobit vážné zranění očí, pokud nejsou používány doporučené ochranné prostředky.

Obsluha stroje musí zajisti, aby se v okruhu menším než 15 m nepohybovali lidé nebo domácí zvířata.

Pokud pracuje několik pracovníků na stejné ploše, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů.

Benzínové čerpadlo.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

CE

Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavku pro určité obchodní trhy.

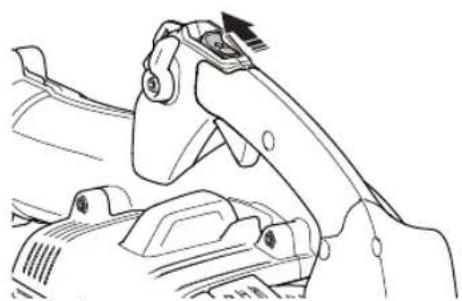

Motor se vypne tak, že se vypínač nastaví do polohy vypnuto. VAROVANÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamýšlenému

nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

Pro zajištění správné funkce je nutné zařízení pravidelně čistit.

Vizuální kontrola.

Doplňování paliva.

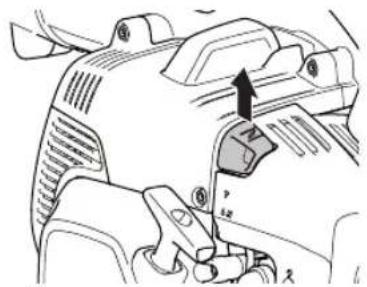

Sytič v poloze "otevřen".

Sytič v poloze "zavřen".

CE 5m(50ft)- održována bezpečná etrů. je dB

Obsah Před startováním nezapomínejte

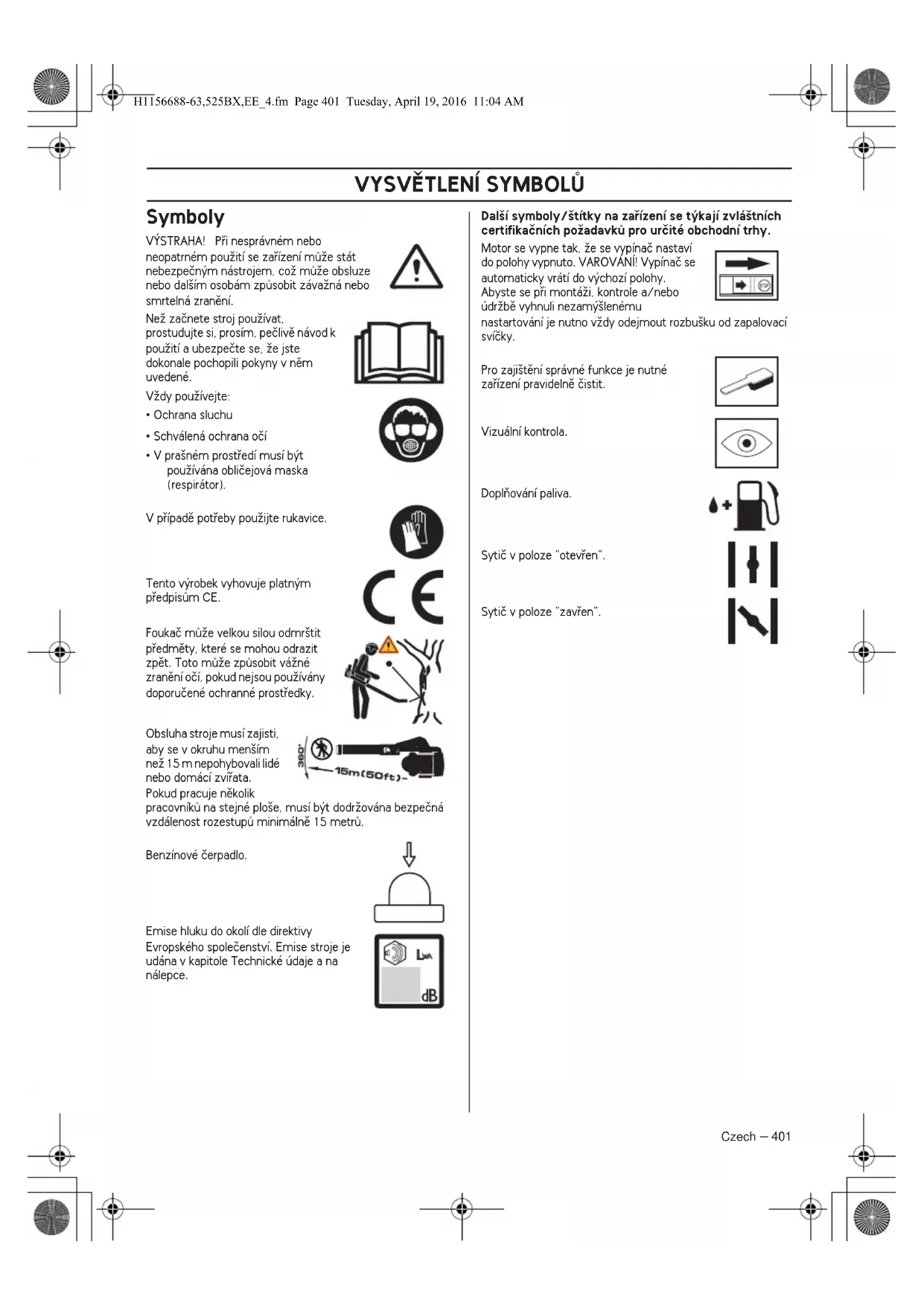

VYSVĚTLENÍ SYMBOLŮ

Symboly 401

OBSAH

Obsah 402

Před startováním nezapomínejte na následující: ..... 402

ÚVOD

Vážený zákazníku. 403

CO JE CO?

Co je co na foukači? 404

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Všeobecně 405

BEZPECNOSTNÍ PŘEDPISY

Osobní ochranné pomůcky 407

Bezpečnostní vybavení stroje 407

MONTÁŽ

Koncová trubka 410

MANIPULACE S PALIVEM

Palivo 411

Plnění paliva 412

Startování a vypínání 413

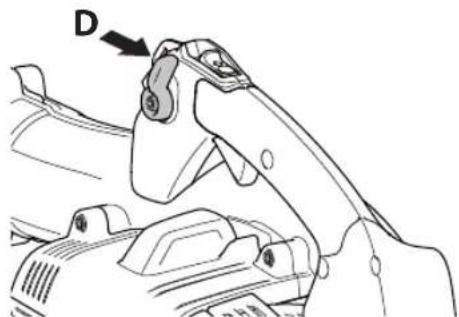

PRACOVNÍ POSTUP

Obecné pracovní pokyny 415

ÚDRŽBA

Karburátor 417

Tlumič výfuku 417

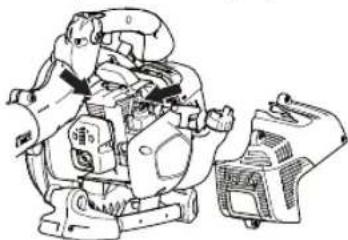

Chladicí systém 417

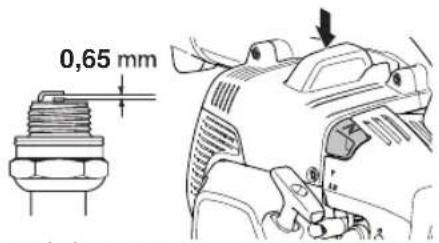

Zapalovací svíčka 417

Vzduchový filtr 418

Schema technické údržby 419

TECHNICKÉ ÚDAJE

Technické údaje 420

ES Prohlášení o shodě 421

na následující:

Pečlivě si prostudujte návod k použití.

VÝSTRAHA! Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Foukač, který je používaný nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přecíst si a porozumět obsahu tohoto návodu k používání.

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobku bez předchozího upozornění.

Foukač je určen pouze pro úklid trávníků, chodníků, asfaltových cest a podobných povrchů.

Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karl XI nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť byl potok používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.

Husqvarna je dnes jedním z nejpřednějších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší priorita. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/zahradách a v oboru stavebním a inženýrských sítí. Cílem firmy Husqvarna je také být přední co do ergonomie, přijemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení vyrobků v těchto oborech.

Jsme přesvědčení o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovanych prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete-li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

Děkujeme Vám, že vždy používáte výrobky Husqvarna!

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobku bez předchozího upozornění.

1 Stop spínač (vypínač zapalování)
2 Ovládání plynu
3 Ovládání nastavení plynu
4 Ovládací rukojeť
5 Rukojet
6 Regláž sytiče

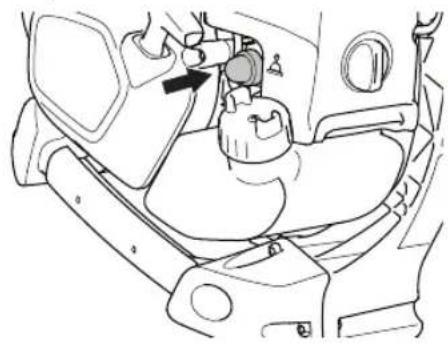

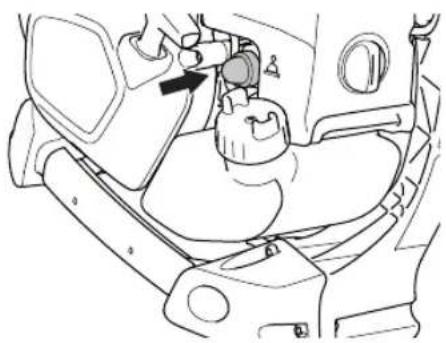

7 Benzínové čerpadlo
8 Startovací madlo
9 Šroub svorky na trubce

10 Střední díl trubky
11 Kulatá tryska
12 Trubka s plochou hubicí
13 Zapalovací svíčka
14 Víčko palivové nádrže
15 Vzduchový filtr
16 Tlumič výfuku

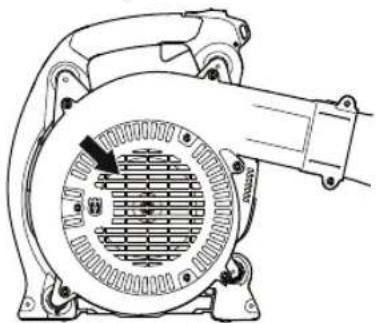

17 Sítko nasávaného vzduchu
18 Návod k použití
19 Kombinovaný klíč

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Všeobecně

VÝSTRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, spojte se se svým lékařem. Mezi tyto příznaky patří ztrnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí. Tyto příznaky se mohou zhoršit při nízkých teplotách. Za účelem snížení rizika vzniku Raynaudova syndromu (bělání prstů) se důrazně doporučuje dodržovat následující opatření.

Nasad'te si silné protivibrační rukavice.

V teplém prostředí dělejte časté přestávky delší než 5 minut.

Vždy zajistěte pevné uchopení, ale netiskněte rukojeť trvale nadměrnou silou.

Pokud cítíte nepohodlí, červenání a otékání prstů či jiné části vašeho těla, vyhledejte lékaře dříve, než se vás stav zhorší.

UPOZORNĚNÍ!

Foukač je určen pouze pro úklid trávníku, chodníku, asfaltových cest a podobných povrchů.

Před použitím stroje proved'te celkovou kontrolu (viz plán údržby).

Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže uživáte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy, oděv i rukavice mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

Nikdy nepoužívejte stroj, který není zcela v pořádku.

Dodržujte pokyny pro kontroly. údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.

Všechny ochranné kryty musí být před zahájením práce upevněny. Ujistěte se, že koncovka zapalovacího kabelu a zapalovací kabel jsou neporušené, aby se zabránilo nebezpečí úrazu elektrickým proudem.

Obsluha stroje musí zajisti, aby se v okruhu menším než 15 m nepohybovali lidé nebo domácí zviřata. Pokud pracuje několik pracovníku na stejné ploše, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů.

Nedovolte dětem používat stroj.

Nedovolte pracovat se strojem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití.

Před zahájením práce vždy zkontrolujte, zda není sítko nasávaného vzduchu blokováno cizími předměty.

Vždy se spojte s místními úřady a zkontrolujte, zda postupujete dle příslušných přepisu.

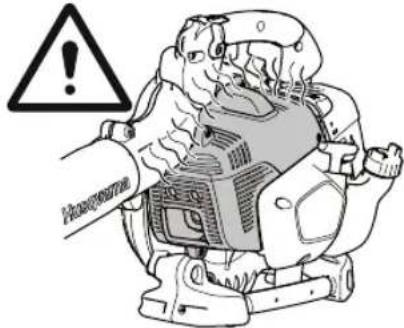

Veškeré části těla udržujte v dostatečné vzdálenosti od horkých povrchů. Kovové části a kryt motoru dosahují během provozu vysokých teplot, což by mohlo vést k vážným popáleninám.

Nikdy neodstraňujte nečistoty z mřížky přívodu vzduchu, pokud je motor v chodu. Kontakt s rotujícím ventilátorem foukače může vést k vážnému zranění.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

Startování

• Nikdy nestartujte stroj v uzavřeném prostoru. Vdechování výfukových zplodin je nebezpečné.
• Pozorujte okolí a ujistěte se, že žádní lidé ani domácí zvířata nemohou přijít do kontaktu s foukačem.

Umístěte stroj na zem a přitlačte tělo stroje k zemi pravou rukou (UPOZORNĚNÍ: nikoli nohou!). Poté levou rukou uchopte rukojeť startovací šňury a rychle a rázně zatáhněte.

Bezpečnost při manipulaci s palivem

• Používejte nádoby na palivo s plnícím hrdlem s ochrannou proti přeplnění.
• Nikdy nedoplňujte palivo do stroje za chodu motoru. Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout.
• Při doplňování paliva či míchání směsi (benzín a olej pro dvoudobé motory) zajistěte dostatečné větrání.
• Vyvarujte se kontaktu paliva s pokožkou. Palivo způsobuje podráždění pokožky a může mít za následek její změny.
• Pred zahájením startování se s motorovým foukačem přemístěte alespoň 3 m od místa, kde jste doplňovali palivo.

• Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
• Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
• Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální ucházející palivo a benzínové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod.
• Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.
• Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo. Vyprázdněte palivovou nádrž. Stiskněte startér a počkejte, až bude nádrž prázdná. Vyjměte zapalovací svíčku a do válce nalijte polévkovou lžíci oleje pro dvoudobé motory. Motor několikrát otoče a vraťte zpátky zapalovací svíčku.
• Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem.
  • Zajistěte stroj během přepravy.
• Stroj skladujte na suchém, chladném, dobře větraném místě, kde se nepráší. Stroj přechovávejte mimo dosah dětí.

VÝSTRAHA! Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzínových výparů.

BEZPECNOSTNÍ PŘEDPISY

Osobní ochranné pomůcky

VÝSTRAHA! Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení. Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

VÝSTRAHA! Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Sejměte vždy ochranu sluchu ihned po zastavení motoru.

• V případě potřeby použijte rukavice.

- Použijte ochranu sluchu s dostatečným tlumicím účinkem.

- Použijte vždy schválenou ochranu očí. Použijete-li vizír je nutno použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu ANSI Z87.1 pro USA nebo EN 166 pro státy EU. Části větví nebo předměty vymrštěné proudem vzduchu mohou poranit vaše oči.

- Používejte pevnou neklouzavou obuv.

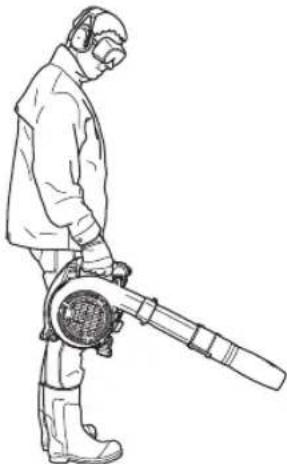

• Vždy používejte pevné dlouhé kalhoty, boty. rukavice a triko s dlouhým rukávem. Za účelem snížení nebezpečí poranění při vtažení předmětů do rotujících částí, nepoužívejte volné oblečení, šátky, šperky atd. Zajistěte, aby se vaše vlasy nedostaly pod úroveň ramen.

• V prašném prostředí musí být používána obličejová maska (respirátor).

- Vždy mějte po ruce soupravu pro poskytování první pomoci.

Bezpečnostní vybavení stroje

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část Co je co?

VÝSTRAHA! Nikdy nepoužívejte stroj, který má poškozené bezpečnostní vybavení! Pravidelně provádějte kontrolu a údržbu popsanou v této části.

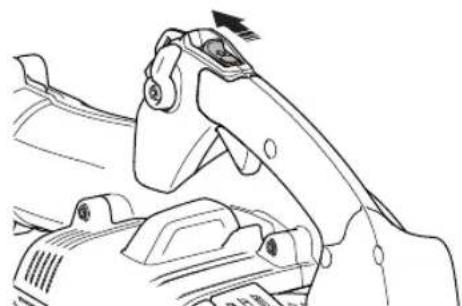

Stop spínač (vypínač zapalování)

Pomocí vypínače zapalování se vypíná motor.

Před prováděním kontroly či údržby odpojte kabel zapalovací svíčky a vyšroubujte svíčku.

Czech - 407

BEZPECNOSTNÍ PŘEDPISY

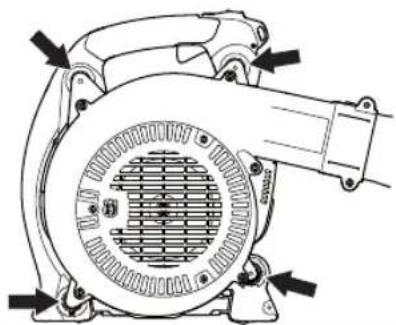

Tlumič vibrací

Stroj je vybaven antivibračním systémem, který je konstruován tak, aby minimalizoval vibrace a usnadňoval práci se strojem.

VÝ STRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky může patřit znecitlivění některých částí těla, ztráta citu v rukou, brnění, píchání, bolest, ztráta síly, změna barvy nebo stavu kůže. Tyto příznaky se normálně objevují na prstech, rukou a zápěstích. Riziko se může zvýšit při nízkých teplotách.

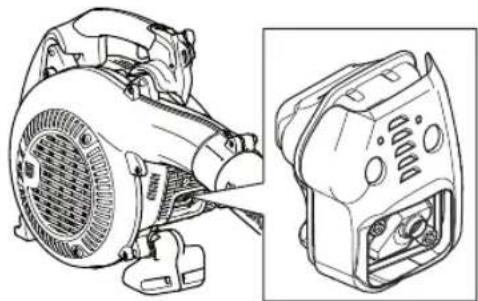

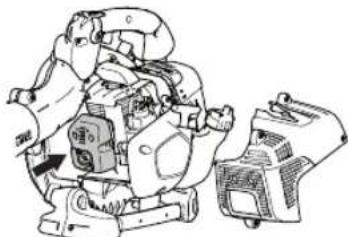

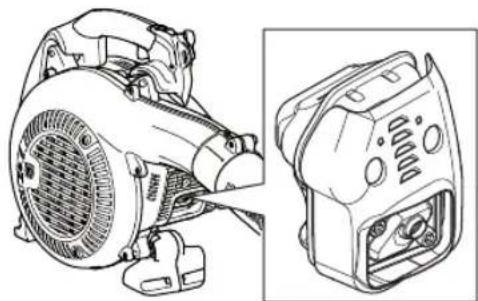

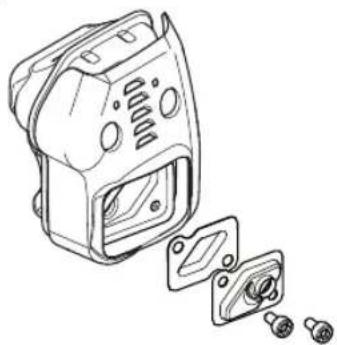

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele.

Tlumič zvuku s katalyzátorem slouží navíc ještě ke snižení obsahu škodlivin ve výfukových plynech.

V zemích s teplým a suchým podnebím je nebezpečí vzniku požáru zvýšeno. Z toho důvodu opatřujeme některé tlumiče

zvuku lapačem jisker v podobě sítky. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou sítkou.

U tlumiču výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje.

Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku.

Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn k zařízení.

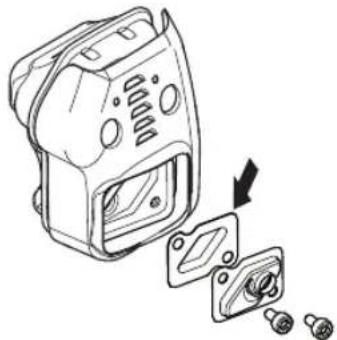

Pokud je tlumič výfuku na stroji vybaven lapačem jisker, musí se sítko lapače pravidelně čistit. Ucpané sítko lapače způsobuje přehřátí motoru a může vést k vážnému poškození stroje.

Zkontrolujte, zda je lapač jisker správně přišroubovaný na místě.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

VÝSTRAHA! Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. V°případě poškození tlumiče výfuku se vyvarujte se kontaktu s°těmito částmi.

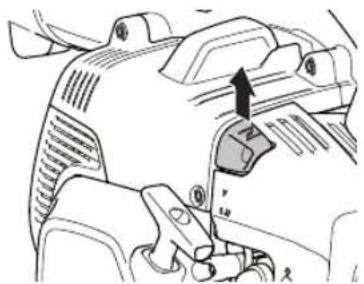

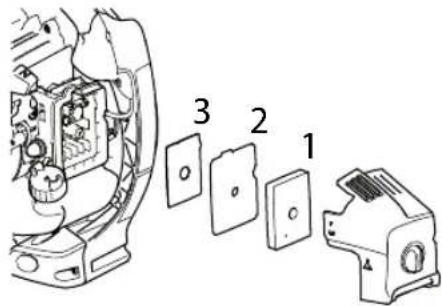

Vzduchový filtr

Nikdy nepoužívejte foukač bez vzduchového filtru nebo s poškozenou či deformovanou filtrační vložkou, protože prašný vzduch by mohl rychle poškodit motor.

MONTÁŽ

Koncová trubka

Trubka foukače se k jednotce upevňuje systémem čepotvor".

• Při instalaci či odepínání trubky foukače je nutné povolit šroub svorky na trubce.
• Zarovnejte otvor na vzduchovém výstupu foukače s výstupkem na propojovací trubce a zasuňte trubku tak, aby byly otvory v trubce a krytu zarovnány.
• Znovu dotáhněte šroub svorky na trubce.

1 Šroub svorky na trubce
2 Propojovací trubka
3 Kulatá tryska
4 Vysokorychlostní tryska

MANIPULACE S PALIVEM

Palivo

VAROVÁNÍ! Stroj je vybaven dvoudobýrn motorem a při jeho provozu se musí vždy použít směs benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesně odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.

VÝSTRAHA! Při manipulaci s palivem vždy zajistěte dostatečné větrání.

Benzín

VAROVÁNÍ! Vždy používejte jakostní benzín s příměsí oleje (minimálně 90 oktanů).

• Nejnižší doporučené oktanové číslo benzínu je 90. Pokud je do motoru použit benzín s nižším počtem než 90, může dojít k tak zvanému klepání (detonaci). Následkem toho je zvyšení provozní teploty motoru, což může vést k jeho havárii.
• Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem. Používejte kvalitní bezolovnatý benzín.

Palivo smíchané s etanolem, je možné použit E10 (max. 10% podíl etanolu). Použití směsí s etanolem s vyšším obsahem než u E10 může vytvořit systém se slabým spalováním, což může způsobit poškození motoru.

Olej pro dvoudobé motory

• Nejlepších výsledků a vysokých výkonů dosáhnete při použití oleje pro dvoudobé motory HUSQVARNA, který je speciálně určen pro tyto motory. Poměr směsi 1:50 (2 %).
• Pokud není k dispozici olej pro dvoudobé motory HUSQVARNA, je možno použít jiný kvalitní olej, který je určen pro vzduchem chlazené dvoudobé motory. Při výběru oleje se obratte na svého prodejce. Poměr směsi 1:33 (3 %).
• Nikdy nepoužívejte olej určený pro vodou chlazené přívěsné lodní dvoudobé motory, někdy označovaný jako olej pro lodní motory, tzv. outboardoil.
• Nikdy nepoužívejte olej určený pro čtyřdobé motory.

Benzín, litrů Olej	pro dvoudobé motory, litrů
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Míchání směsi

• Vždy míchejte benzín a olej v čisté nádobě určené na pohonné hmoty.
• Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přidejte celou dávku oleje. Směs paliva dobre promíchejte (protřepejte). Přidejte zbývající polovinu dávky benzínu.
• Směs paliva před nalitím do palivové nádrže zařízení důkladně promíchejte (protřepejte).

• Nemíchejte větší dávku paliva než na jeden měsíc dopředu.
• Pokud po delší dobu stroj nepoužíváte. vyprázdněte a vyčistěte palivovou nádrž.

MANIPULACE S PALIVEM

Plnění paliva

VÝSTRAHA! Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

Doplňujte palivo v dobre větraném prostoru. Nikdy nedoplňujte palivo v místnosti.

V blízkosti nádrží s palivem nekuřte a neumístujte horké předměty.

Před doplňováním paliva vždy vypněte motor.

Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout.

Pred doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.

Pokud jste jej pri tankování polili palivem. Je třeba všechno rozlité palivo setřit a nechat palivo se vypařit.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva.

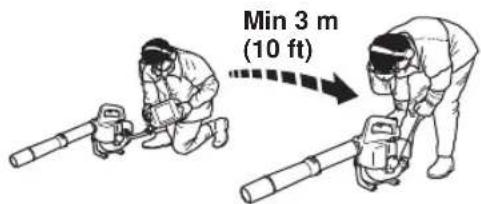

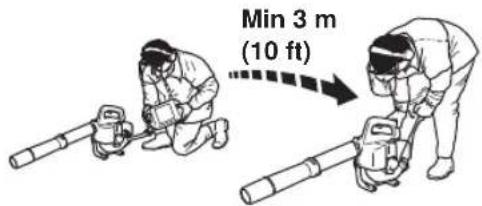

- Pred zahájením startování se s motorovým foukačem přernístěte alespoň 3 m od místa, kde jste doplňovali palivo.

• Očistěte víčko nádržky na palivo a jeho okolí. Nečistoty v nadržce na palivo zaviní provozní poruchy.
• Dbejte na to, aby palivo bylo důkladně promíseno tím, že nádobu s benzínem před tankováním protřepete.
• Pred každým použitím stroje zkontrolujte stav paliva a ponechte dostatek prostoru pro zvětšení objemu paliva vlivem tepla motoru nebo slunce, jinak by mohlo dojít k úniku paliva z nádrže.
• Zajistěte, aby rukojeť byla suchá a bez zbytků oleje nebo paliva.
• Palivo vždy skladujte ve schválených nádobách určených k tomuto účelu.

412 - Czech

Startování a vypínání

VÝSTRAHA! Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva. Umístěte stroj na pevný podklad.

Dbejte, aby se v pracovním prostoru nenacházely nepovolané osoby, mohlo by dojít k vážnému úrazu. Bezpečnostní vzdálenost je 15 m.

Stroj může být nastartován, pokud je zcela kompletní. Pokud je stroj nastartován bez všech nasazených ochranných krytů, hrozí nebezpečí poranění.

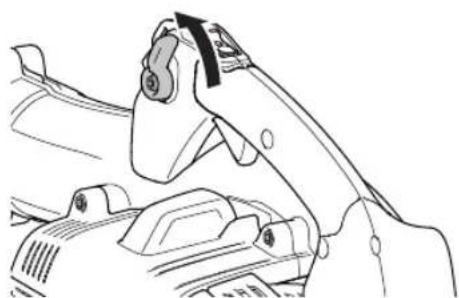

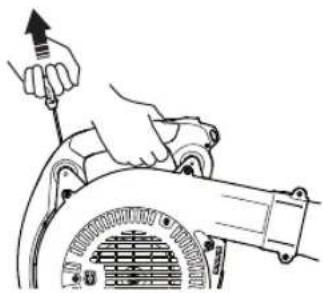

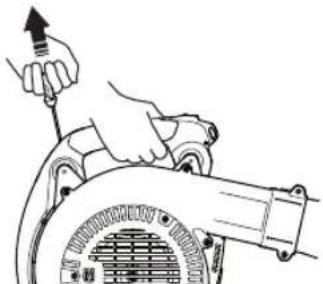

Startování

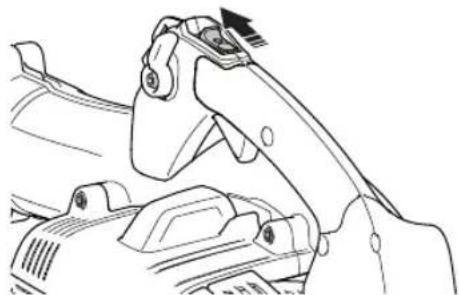

Poloha páčky plynu: Nastavte páčku plynu do polohy volnoběhu.

Benzínové čerpadlo: Zmáčněte několikrát gumovou membránu benzínového čerpadla, až dojde k naplňování prostoru pod membránou palivem. Membrána nemusí být plná.

Přidržte tělo stroje u země pravou rukou (UPOZORNĚNÍ: nikoli nohou!).

Uchopte rukojeť startovací šňůry, levou rukou pomalu vytahujte šňůru, dokud nepocítíte odpor (stlačení západek startéru) a poté za šňůru rychle a silně zatáhněte. Nikdy nemotejte startovací lanko kolem ruky.

Opakovaně tahejte za šňuru, dokud se motor nepokusí rozběhnout (maximálně 5 zatažení).

Přepněte ovládání sytiče do provozní polohy.

Tahejte za šnúru, dokud se motor nerozběhne a páčkou plynu postupně zvyšujte otáčky motoru a ovládejte rychlost.

Teplý motor

Startujte stejně jako v případě chladného motoru, pouze bez nastavení regláže sytiče do polohy sycení. Pokud se motor po několika pokusech nespustí, zavřete sytič a opakovaně zatáhněte za šňůru.

Vzduch se začne vypouštět hned při nastartování motoru, a to i při volnoběžných otáčkách.

Pokud se motor po několika pokusech nespustí z důvodu přesycení, otevřete sytič a opakovaně zatáhněte za šňuru.

VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně navíjet. To by mohlo stroj poškodit.

VAROVÁNÍ! Nedotýkejte se žádnou částí těla označené plochy. Je-li rozbuška vadná může dotyk mít za následek

spáleniny pokožky nebo elektrickou ránu. Použijte vždy rukavice. Nikdy nepoužívejte stroj s vadnou rozbuškou.

Response

Vypínání

Přesuňte páčku plynu do polohy volnoběhu a držte stisknutý vypínač, dokud se motor zcela nezastaví.

VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamýšlenému nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

PRACOVNÍ POSTUP

Obecné pracovní pokyny

UPOZORNĚNÍ! Tato část je zaměřena na bezpečnostní pravidla při práci se stroji tohoto typu. Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

Buďte ohleduplní ke svému okolí a nepoužívejte stroj v nevhodném čase jako je pozdě večer nebo velmi brzo ráno. Snižte úroveň hluku omezením počtu současně používaných zařízení. Pročtěte si a postupujte dle niže uvedených jednoduchých pravidel, abyste rušili vaše okolo co možná nejméně.

- Tento foukač je ručním strojem. Je určen k ručnímu držení za rukojeť. Při provozu je ovládán rukojetí. Rychlost proudu vzduchu je regulována pomocí páčky plynu. Zvolte rychlost, která nejlépe vyhovuje způsobu použití. Abyste nemuseli celou dobu během používání foukače držet prst na páčce plynu, požadovaný plyn lze nastavit seřizovačem plynu (D). Plný plyn je přidán, pokud je seřizovač plynu zcela zatlačen.

- Používejte foukač s co možná nejméně zmáčknutou páčkou plynu. Plný plyn je používán málokdy a většinu práce lze provádět s plynem v poloviční poloze. Čím méně plynu, tím menší je hluk a méně prachu. A máte také mnohem snadnější kontrolu nad smetím, které uklízíte.

- Nečistoty zašlapané do země nejdříve uvolněte hráběmi nebo koštětem.

- Ústí trubice foukače držte co možná nejbliže nad zemí. Využijte celou délku trubky foukače, abyste udrželi proud vzduchu co nejbliže k zemi.

- Úklid po skončení práce. Ujistěte se, že jste nenafoukali nečistoty na cizí pozemek nebo zahradu.

- Používejte stroj během normální pracovní doby, abyste nezpůsobovali nadměrný hluk. Nepracujte brzy ráno nebo pozdě večer.

VÝSTRAHA! Dávejte pozor na své okolí. Pokud se někdo přiblíží k vaší pracovní oblasti, nastavte ovládání plynu do nejnižší polohy, dokud dotyčná osoba neodstoupí do bezpečné vzdálenosti. Foukač vždy směrujte od lidí, zvířat, dětských hřišt, otevřených oken, automobilů atd.

Základní bezpečnostní pravidla

- Žádné nepovolané osoby nebo zviřata se nesmějí pohybovat na pracovní ploše v okruhu 15 metrů.

- Před doplněním paliva nechejte vychladnou motor.

- Veškeré části těla udržujte v dostatečné vzdálenosti od horkých povrchů.

- Pokud motor běží, nikdy se nedotýkejte zapalovací svíčky nebo zapalovacího kabelu. Kontakt se zapalovací svíčkou či její objímkou může způsobit úraz elektrickým proudem.

- Velmi silný proud vzduchu může dát do pohybu odklízené předměty takovou rychlostí, že se mohou odrazit zpět a vážně poškodit oči.

- Nikdy nesměřujte trysku trubice foukače na lidi nebo zvířata.

- Před montáží nebo demontáží příslušenství vypněte vždy motor.

PRACOVNÍ POSTUP

• Nepoužívejte motorový foukač za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je namahavá a může vést k nebezpečným okolnostem. např. ke kluzkému podloží.
• Zkratte dobu foukání na minimum tím, že mírně navlhčíte prašné oblasti nebo použijete postřikovací zařízení.
• Spotřebu vody snížíte tím, že použijete vzduchový kompresor místo hadice s vodou. Také s kompresorem lze na zahradě vykonávat různé práce – čištění roštu, grilu, slunečníku, verandy atd.
• Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve,jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.
• Nikdy neodkládejte stroj, který je v chodu, aniž byste jej měli pod plnou kontrolou.
• Výfukové plyny motoru obsahují kysličník uhelnatý, který může způsobit otravu. Proto nikdy nestartujte stroj nebo s ním nepracujte uvnitr v prostorách, nebo tam, kde je nedostatečná ventilace.
• Foukač nesmí být používán pokud stojíte na žebříku nebo skládacím lešení.
• VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody.

Hlavní principy činnosti

VÝSTRAHA! Dejte pozor na odmrštěné předměty. Vždy používejte ochranu zraku. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění. Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, diváci a pomocníci se musí nacházet mimo bezpečnostní zónu 15 m od stroje. Jakmile se někdo blíží okamžitě stroj vypněte.

VÝSTRAHA! Vždy vypněte motor, než zahájíte čištění stroje.

Rychlost proudu vzduchu je regulována pomocí páčky plynu. Vždy používejte takovou rychlost vzduchu, která odpovídá určenému úkolu.

Pomocí nastavení páčky plynu můžete nastavit její polohu, díky čemuž nebudete muset páčku plynu přidřovat prstem po celou dobu používání foukače. Plný plyn je přidán, pokud je ovládání zcela přitaženo.

- Kontrolujte, zda nedošlo k zablokování přívodu vzduchu např. listím nebo smetím. Ucpaný přívod vzduchu snižuje foukací kapacitu stroje a zvyšuje pracovní teplotou motoru, což může způsobit poškození motoru. Vypněte motor a odstraňte nečistoty.

• Při práci dbejte na směr větru. Vždy pracuje po směru větru, usnadní vám to práci.
• Použijte celý nástavec trysky foukače, aby byl proud vzduchu co nejblíže u země.
• Vždy se ujistěte, že nebyly žádné nečistoty odfouknuty na cizí pozemek.
• Nikdy nemířte trubkou foukače do otevřeného plamene. Tím zabráníte možnosti vznícení jednotky, které by mohlo způsobit zranění či škodu ve vašem okolí.
• Používání foukače pro přemistování velké hromady např. listí vám zabere mnoho času a foukač bude zbytečně hlučný.
• Držte dobře rovnováhu a stůjte pevně.
• Po ukončení práce by měl být stroj uložen ve vertikální poloze.

Nastavení volnoběžných otáček

Před zahájením seřizovacích prací dbejte na to, aby byl vzduchový filtr čistý a opatřen krytem. Seřizujte nastavení otáček volnoběhu v případě potřeby šroubem volnoběhu T.

Doporučený počet otáček při volnoběhu je: Viz část Technické údaje.

Tlumič výfuku

VAROVÁNÍ! Některé tlumiče zvuku jsou vybaveny katalyzátorem. Informaci o vybavení stroje naleznete v kapitole Technické údaje.

Tlumič výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.

Některé tlumiče výfuku jsou vybaveny speciálním sítkovým lapačem jisker. Pokud vaše zařízení je opatřeno takovým typem tlumiče výfuku, měli byste jeho sítko čistit alespoň jednou za týden. Toto sítko vyčistíte nejlépe ocelovým kartáčem. U tlumiče zvuku bez katalyzátoru je zapotřebí sítku čistit a eventuálně vyměnit jednou tydně. U tlumiče zvuku s katalyzátorem je zapotřebí sítku kontrolovat a eventuálně čistit jednou měsičně. Poškozenou sítku je nutno vyměnit. Často znečištěná sítka indikuje sníženou funkčnost katalyzátoru. Požádejte vašeho prodejce o provedení kontroly funkce katalyzátoru. Znečištěná sítka způsobuje přehřívání motoru a tím poškození válce a pístu.

VAROVÁNÍ! Nikdy nepracujte se strojem s poškozeným tlumičem zvuku.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

Chladicí systém

Zařízení je vybaveno chladicím systémem, který zajišťuje udržení co nejnižší provozní teploty.

Chladicí systém je zapotřebí čistit kartáčem jednou za týden, v případě náročných podmínek ještě častěji. Znečištený nebo ucpaný chladicí systém má za následek přehřívání zařizení, což vede k poškození válce a pístu.

Zapalovací svíčka

Na stav zapalovací svíčky má nepříznivý vliv:

• Nesprávné seřízení karburátoru.
• Nesprávná palivová směs (příliš mnoho nebo špatný olej).
  • Znečištěný vzduchový filtr.

Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtížím při startování.

Pokud se snižuje výkon zařízení, je obtížné jej nastartovat či dochází k problémům při volnoběžných otáčkách, vždy, než prikročíte k dalším opatřením, nejprve zkontrolujte stav

Czech - 417

ÚDRŽBA

zapalovací svíčky. Jestliže je zapalovací svíčka znečištená, vyčistěte ji a zkontrolujte. zda je vzdálenost elektrod zapalovací svíčky 0,65 mm. Zapalovací svíčka by se měla vyměňovat po jednom měsíci provozu nebo i častěji. pokud je to nutné.

0,65 mm

VAROVÁNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec. Dbejte na to. aby svíčka měla tzv. radiové odrušení.

Vzduchový filtr

Vzduchový filtr je nutno pravidelně čistit od prachu a nečistot, jedině tak je možno odstranit:

• Poruchy karburátoru.
• Problémy při startování.
• Snížení výkonu motoru.
  • Zbytečné opotrebení součástí motoru,
• Nadměrnou spotřebu paliva.

Čistěte vzduchový filtr po každých 25 hodinách provozu nebo častěji, pracujete-li v silně prašném prostředí.

Čištění vzduchového filtru

Zavřete ovládání sytiče nastavením sytiče do polohy sycení.

• Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mydlové vodě. Vyčistěte také vnitřek krytu filtru pomocí vzduchu nebo kartáče. Před jeho zamontováním zpět do stroje je nutno filtr řádně vysušit.
• Vyjměte plstěný filtr z držáku a jemně z něj okartáčujte nečistoty.
• Mřížku a plstěný filtr namontujte do držáku vzduchového filtru.
• Namontujte pěnový filtr do krytu vzduchového filtru.
• Namontujte kryt vzduchového filtru.

Vzduchový filtr, který byl používán po delší dobu. již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit. Poškozený, silně zanesený nebo palivem nasáknutý vzduchový filtr je nutno vždy vyměnit.

Kontrolujte, zda nedošlo k zablokování přívodu vzduchu např. suchým listím nebo smetím. Ucpaný přívod vzduchu snižuje foukací kapacitu stroje a zvyšuje pracovní teplotou motoru, což může způsobit poškození motoru. Vypněte motor a odstraňte nečistoty.

VÝSTRAHA! Nikdy nepoužívejte foukač bez nasazeného sítka. Před použitím zkontrolujte, zda je sítko nasazené a zda není poškozené.

Palivový filtr

Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V prípadě nutnosti vyměňte.

Schema technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsana v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Údržba Denní údržba		Týdenní údržba	Měsíční údržba
Očistěte stroj zvenku. X
Zkontrolujte, že zarážka regláže plynu a regláž plynu fungují bezpečně.	X
Proveřte činnost vypínače. X
Vyčistěte vzduchový filtr. V případě potřeby ho vyměňte. X
Přesvědčte se, zda jsou matice a šrouby utažené. X
Zkontrolujte, zda neuniká palivo z motoru, nádrže nebo palivových hadiček.	X
Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V případě nutnosti vyměňte.	X
Kontrolujte, zda není sítko nasávaného vzduchu z některé strany blokováno.	X
Zkontrolujte startér a jeho lanko. X
Zkontrolujte, zda nejsou poškozeny antivibrační bloky. X
Očistěte svíčku zapalování zevně. Odmontujte ji a zkontrolujte vzdálenost elektród. Upravte vzdálenost na 0,65 mm nebo vyměňte svíčku. Dbejte na to, aby svíčka měla tzv. rádiové odrušení.		X
Očistěte chladící systém stroje. X
Očistěte nebo vyměňte sítku lapače jisker na tlumiči zvuku (platí pouze pro tlumiče bez katalyzátoru).		X
Vyčistěte zevně karburátor a jeho okolí. X
Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V případě nutnosti vyměňte.			X
Překontrolujte všechny elektrické kabely a konektory. X
Vyměňte svíčku zapalování. Dbejte na to, aby svíčka měla tzv. rádiové odrušení.			X
Zkontrolujte a případně očistěte sítku lapače jisker na tlumiči zvuku (platí pouze pro tlumiče zvuku s katalyzátorem).			X

Technické údaje 525BX

Motor

Obsah válce, cm³

25.4

Otáčky chodu naprázdno, ot/min 3000

Tlumič zaběhnutý s katalyzátorem Ano

Systém zapalování řízený počtem otáček Ano

Systém zapalování

Zapalovací svíčka NGK BPMR8Y

Vzdálenost elektrod, mm 0,6–0,7

Palivový a mazací systém

Objem palivové nádrže, litr 0,45

Hmotnost

Hmotnost, bez paliva, kg 4,3

Emise hluku

(viz poznámka 1)

Hladina akustického výkonu, změřená dB(A) 104

Hladina akustického výkonu, zaručená L _WA dB(A) 106

Hladiny hluku

(viz poznámka 2)

Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle EN15503 dB(A)

Kulatá tryska 91

Trubka s plochou hubicí 92

Úrovně vibrací

(viz poznámka 3)

Ekvivalentní hladiny vibrací (a _hv,eq ) v rukojetích, měřené podle norem EN15503, v m/s ^2

Kulatá tryska 1,2

Trubka s plochou hubicí 2,0

Výkon ventilátoru

Maximální rychlost vzduchu s kulatou tryskou – v m/s: 70

Maximální rychlost vzduchu s plochou hubicí, m/s: 86

Prùtok vzduchu s kulatou tryskou (m³/min) 13

Průtok vzduchu s plochou hubicí, m³/min.: 10

Poznámka 1: Emise hluku do okolí naměřená jako efekt zvuku (L _WA ) dle direktivy ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/EC.

Poznámka 2: Ekvivalentní hladina akustického tlaku se vypočítá s použitím následujícího časového rozdělení: 1/7 volnoběžn ý ch otáček a 6/7 maximálních otáček. Uvád ě ná data pro ekvivalentní hladinu akustick é ho tlaku pro stroj maj í typickou statistickou odchylku (standardní odchylku) 1 dB (A).

Poznámka 3: Ekvivalentní úroveň vibrací se vypočítá s použitím následujícího časového rozdělení: 1/7 volnoběžn ě ch otá_ek a 6/7 maximálních otáček. Uvádě ná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s².

ES Prohlášení o shodě

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel [phone], prohlašuje na svou vlastní zodpovědnost, že foukače Husqvarna 525BX s výrobními čísly z roku 2016 a dále (rok je zřetelně uveden na výrobním štítku stroje společně s výrobním číslem), odpovídají požadavkům Směrnic Rady:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC.
• ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU.
• ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES. Posouzení shody dle Přílohy V.

Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Byly uplatněny následující standardní normy: EN ISO 12100:2010, CISPR 12:2009, EN 15503:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala. Švédsko, provedl nepovinné schválení typu firmě Husqvarna AB. Čísla certifikátů: SEC/14/2423

Husqvarna, dne 30.března 2016

Pe Gusleptin

Per Gustafsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

Tento výrobok splňa platné smernice EÚ.

Obsah Pred naštartovaním dbajte na

KLÚČ K SYMBOLOM

Symboly 422

OBSAH

Obsah 423

Pred naštartovaním dbajte na nasledovné: 423

ÚVOD

Vážený zákazník. 424

ČO JE ČO?

Bezpečnostné vybavenie stroja 428

MONTÁŽ

Fúkacia trubica 431

NARÁBANIE S PALIVOM

Palivo 432

Doplňanie paliva 433

ŠTART A STOP

Štart a stop 434

PRACOVNÉ TECHNIKY

Všeobecné pracovné pokyny 436

ÚDRŽBA

Karburátor 438

Tlmič výfuku 438

Chladiaci systém 438

Vzduchový filter 439

Plán údržby 440

TECHNICKÉ ÚDAJE

Technické údaje 441

Starostlivo si prečítajte pokyny.

1 Vypínač
2 Ovládanie škrtiacej klapky
3 Nastavenia škrtiacej klapky
4 Ovládacia rukovát/Prevádzková rukovát
5 Držadlo
6 Páka sýtiča
7 Palivová pumpa
8 Štartovacia rukovat'
9 Upínacia skrutka trubice

Vždy držte stroj pevne, rukováte však nestláčajte nepretržite nadmernou silou.

Bezpečnost práce s palivom

- Nikdy stroj neštartujte:

Bezpečnostné vybavenie stroja

Pravidelne kontrolujte, či je tlmič výfuku pevne pripevnený k motoru.

VAROVANIE! Pri narábaní s palivom vždy zabezpečte adekvátne vetranie.

Benzín

Pred doplňaním paliva vždy vypnite motor.

Pri doplňaní paliva pomaly otvorte palivový uzáver, tak aby sa pozvolna uvolnil akýkol'vek nadmerný tlak.

Po naplnení paliva starostlivo zatiahnite palivový uzáver.

Ked' ste naň rozliali palivo. Poutierajte rozliate palivo a zvyšné palivo nechajte odparit.

Vždy pred naštartovaním sa so strojom vzdial'te od miesta doplňania paliva a od zdroja.

- Pred naštartovaním sa vzdialte so strojom najmenej 3 metre od miesta doplňania paliva.

Palivová pumpa: Opakovane stláčajte klobúčik palivovej pumpy, kým sa nenaplní palivom. Palivová pumpa nemusí byt naplnená úplne.

Prepnite páčku plynu do polohy volínobehu a stlačte vypínač. aby sa motor úplne zastavil.

- Pred doplnením paliva nechajte motor vychladnút.

Vzduchový filter treba pravidelne čistití, aby sa odstránili prach a špina a vyhlo sa tak:

Ovládač sýtiča zatvoríte tak, že sýtič nastavíte do polohy sýtenia.

Technické údaje 525BX

Motor

Objem valca, cm ^3

25.4

Otáčky pri volínobehu, ot./min. 3000

Tlmič katalyzátora výfuku Áno

Palivový a mazací systém

Hmotnost bez paliva, kg 4.3

Emisie hluku

(pozri poznámku 1)

Hladina akustického výkonu, meraná v dB(A) 104

Hladina akustického výkonu, garantovaná L _WA dB(A) 106

Hladina hluku

(vid' poznámka 2)

Prietok vzduchu s okrúhlou dýzou, m³/min. 13

Prietok vzduchu s plochou dýzou, m³/min.

10

Spoločnost Husqvarna AB, SE-561 82 Husqvarna, Švédsko, tel.: [phone], zodpovedne vyhlasuje, že fúkače Husqvarna 525BX so sériovými číslami z roku 2016 a novšími (rok je jasne uvedený na štítku s menovitými hodnotami, nasledovaný sériovým číslom), splňajú požiadavky SMERNICE RADY:

Osobna zaštitna oprema 448

Sigurnosna oprema stroja 449

SASTAVLJANJE

Osobna zaštitna oprema

UPOZORENJE! Pri svakoj upotrebi stroja će se samo propisana osobna zašitna oprema upotrijebiti. Osobna zaštitna oprema ne eliminiše rizik na ozljedu ali smanjuje posljedice ako se ozljeda dogodi. Zamolite prodavača motornih pila da vam pomogne izabrati opremu. Pažljivo pročitajte priručnik i dobro shvatite sadržaj prije rukovanja strojem.

CZ - Předmět prohlášení popsaný v prohlášení o shodě splňuje požadavky příslušných harmonizačních zákonů Unie.

- ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU.

Byly uplatněny následující standardní normy: - EN 50581:2012

VÝSTRAHA! Manipulace s motorem vede k zneplatnění typového lení EU tohoto výrobku.
