Merk	Einhell
Model	TECS 181652 Li
Producttype	Draadloze handcirkelzaag
Zaagblad diameter	165 mm
Zaagblad boring	20 mm
Zaagblad dikte	1,6 mm
Snijdiepte bij 90°	57 mm
Snijdiepte bij 45°	39 mm
Snijhoek (verstek)	0° – 50°
Onbelast toerental	4 200 tr/min
Accupack spanning	18 V DC
Gewicht	2,9 kg
Geluidsdrukniveau (LpA)	88,5 dB(A) met onzekerheid K=3 dB
Geluidsvermogensniveau (LWA)	96,5 dB(A) met onzekerheid K=3 dB
Trilling (hoofdhandgreep)	a_h,W = 2,81 m/s², K=1,5 m/s²
Trilling (extra handgreep)	a_h,W = 4,45 m/s², K=1,5 m/s²
Belangrijkste functies	Recht zagen, afkanten, LED-verlichting, parallel aanslag, spanenafzuiging
Veiligheidsvoorzieningen	Kantelbare beschermkap, spindelblokkering, schakelvergrendeling, bescherming tegen elektrische schokken
Onderhoud en reiniging	Regelmatig reinigen met een vochtige doek en milde zeep; geen agressieve middelen gebruiken; niet onderdompelen in water
Slijtdelen	Zaagblad, accupack
Inbegrepen accessoires	Zaagblad, zaagbladsleutel, parallel aanslag, gebruiksaanwijzing

Veelgestelde vragen - TECS 181652 Li EINHELL

Hoe stel ik de snijdiepte in?

Draai de borghendel aan de achterkant van de beschermkap (4) los. Plaats de zaagvoet plat op het werkstuk, til de zaag tot de gewenste diepte en draai de hendel weer vast.

Hoe vervang ik het zaagblad?

Verwijder eerst de accu. Druk op de spindelblokkering (11), draai de schroef (17) los met de meegeleverde sleutel, trek de kantelbare beschermkap terug, verwijder de flens en het zaagblad. Plaats het nieuwe zaagblad met de juiste draairichting, draai de schroef vast en controleer de centrering.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, stofmasker en gehoorbescherming. Verwijder de accu voor elke aanpassing. Gebruik geen beschadigde zaagbladen. Controleer of de beschermkap correct functioneert.

Hoe laad ik de accu op?

Verwijder de accu uit de zaag door op de clips te drukken. Sluit de lader aan op het stopcontact. Plaats de accu in de lader. Het groene lampje knippert tijdens het laden en gaat uit wanneer de accu vol is. De omgevingstemperatuur moet tussen 10°C en 40°C liggen.

Wat is de gebruiksduur van de accu?

De gebruiksduur hangt af van het gebruik. Gebruik de capaciteitsindicator (3 LED's) op de accu. 3 LED's = vol, 2 of 1 = voldoende reserve, 1 knipperend = accu leeg, opladen.

Hoe gebruik ik de parallel aanslag?

Draai de bevestigingsschroef (8) onder de voet los, steek de parallel aanslag (16) in de geleiding, stel de gewenste afstand in en draai de schroef vast. Plaats de aanslag tegen de rand van het werkstuk voor een parallelle snede.

Hoe maak ik een verstekzaagsnede?

Draai de verstekafstelschroef (7) aan de voorkant van de voet los. Kantel de zaag tot de gewenste hoek (0° tot 50°) met behulp van de schaal (9). Draai de schroef weer vast. Maak een proefsnede op een reststuk.

Kan ik de zaag met een stofzuiger gebruiken?

Ja, sluit een geschikte stofzuiger aan op de spanenafzuigaansluiting (14) aan de achterkant van de zaag. Dit zorgt voor een betere afzuiging van stof, beschermt uw gezondheid en houdt de werkplek schoon.

Wat zijn de geluids- en trillingswaarden?

Het geluidsdrukniveau is 88,5 dB(A) en het geluidsvermogensniveau is 96,5 dB(A). De trillingen aan de hoofdhandgreep zijn 2,81 m/s² en aan de extra handgreep 4,45 m/s². Draag gehoorbescherming.

Hoe onderhoud ik de zaag?

Reinig het apparaat regelmatig met een vochtige doek en milde zeep. Gebruik geen agressieve middelen. Controleer of de ventilatiesleuven schoon zijn. Verwijder na elk gebruik de accu en bewaar het apparaat op een droge, vorstvrije plaats.

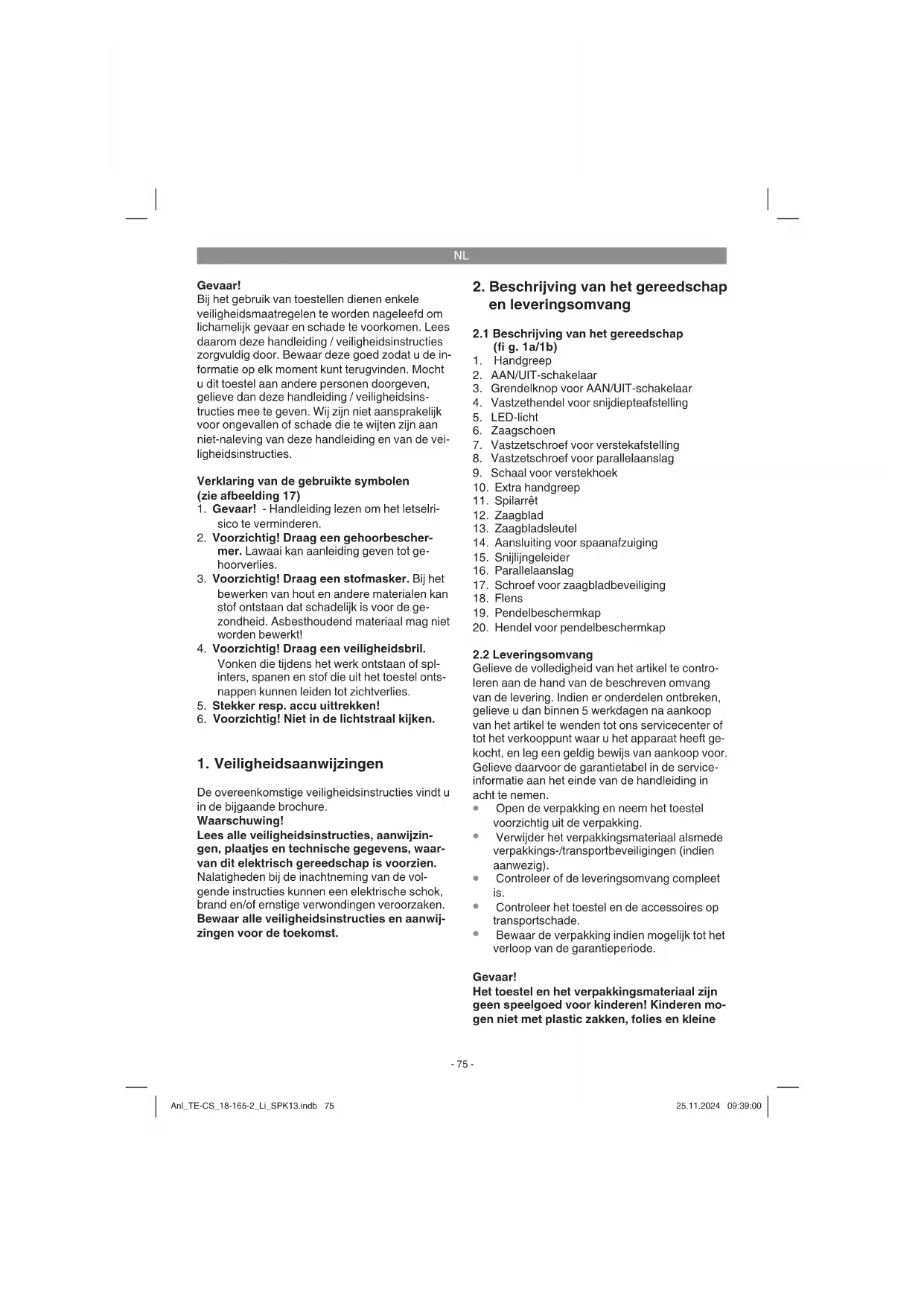

GEBRUIKSAANWIJZING TECS 181652 Li EINHELL

NL Originele handleiding Accu-handcirkelzaag

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kuterugvinden. Mocht u dit toestel aan andere Personen dooregeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geen. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleding en van de veiligheidsinstructies.

Verklaring van de gebruekte symbolen (zie afbeeling 17)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.
2. Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!
4. Voorzichtig! Draag een veiligheidsbril.
   Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen+knen leiden tot zichterlies.
5. Stekker resp. accu uittrekken!
6. Voorzichtig! Niet in de Lichtstraal kijken.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstrumenties, aanwijzingen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-gende instructies hunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1a/1b)

1. Handgreep
2. AAN/UIT-schakelaar
3. Grendelknop voor AAN/UIT-schakelaar
4. Vastzehendel voor snijdiepteafstelling
5. LED-licht
6. Zaagschoen
7. Vastzetschroef voor verstekapfstelling
8. Vastzetschroef voor parallelaanslag
9. Schaal voor verstekhoek
10. Extra handgreep
11. Spilarret
12. Zaagblad
13. Zaagbladsleutel
14. Aansluiting voor spananafzuiig
15. Snijlingeleider
16. Parallelaanslag
17. Schroef voor zaagbladbeveiliging
18. Flens
19. Pendelbeschemkap
20. Hendel voor pendelbeschemkap

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt waar u het apparaat hebft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoer de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine

NL

stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Accu-handcirkelzaaag
Zaagblad
Zaagbladsleutel
- Parallelaanslag
Originelehandleiding
Veiligheidsinstructies

De accu-handcirkelzaag is geschikt voor het zagen vanrechtelijkige sden in hout, houtachtig materiaal en kunststof. Daar bij moet worden vermeden dat de punten van de zaagtanden oververhitaken en dat het kunststof smelt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming Niet geconstruereeerd waar voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Spanning motor: 18 V DC
Onbelast toerental: 4200 t/min.
Snijdiepte bij 90^ .. 57 mm
Snijdiepte bij 45^ 39 mm
Zaagblad: 165 mm
Zaagbladopname: 20 mm
Zaagbladdike: 1,6 mm
Gewicht: 2,9 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 62841.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 62841.

Handgreep

Trillingsemissiewaarde a_,w = 2,81m / s^2

Onzekerheid K = 1,5 m/s2

Extra handgreep

Trillingsemissiewaarde a_w = 4,45m / s^2

Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingsemmissiewaarden en de vermelde geluidsemissiewaarden zijn geweten volgens een genomaliseerde testprocedureen kunnen worden gebrukt om elektrische gereedschappen onderling te vergelijkken.

De opgevegen totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden können ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De trillings- en geluidsemissies könnenijdens de inzet van het elektrisch gereedschap afwijknen van de vermelde waarden, afhankelijk van de manier waarop het worden gebruikt, en met name van wat voor soort werkstuk worden bewerkt.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

• Pas uw manier van werken aan het toestel aan.

Overbelast het toestel nicht.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het Niet worden gebruikt.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap aan behoren bediend. Volgende bevaren kuren zich voorden en verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.

NL

1. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
2. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Waarschuwing!

Trek aktijd de accu eruit, voordat u instellenen aan het apparaat uitvoert.

5.1 Snijdiepte instellen (fi g. 2/3)

Zet de vastzehendel voor snijdiepteafstelling (4) aan de achterkant van de beschemkap los.V Plaat s de zaagvoet (6) plat op het oppervlak van het te bewerken werkstuk. Hef de zaag voldoende op tot het zaagblad (12) zich op de nodige snijdiepte (a) bevindt.V Zet dan de vastzehendel voor de snijdiepteafstelling (4) terug vast. Controller of alles goed vast zit.

5.2 Verstekaanslag (fi g. 4/5)

De Vooringestelde standardhoek tussen zaagvoet (6) en zaagblad (12) bedraagt 90^ . U kunt deze hoek veranderen om schuine smeden uit te voeren.
- Draai de vastzetschroef voor verstekafstelling (7) los die zich aan de Voorkant van de zaagvoet bevindt.
U kunt de snijhoek dan met maximaal 50^ veranderen; neem waaroor de snijhoekschaal (9) in acht.
Haal de vastzetschroef voor verstekafstelling (7) terug aan. Controller of alles goed vast zit.

5.3 Afzuigen van stof en spaanders (fi g. 6)

Sluit op de ervoor voorziene stofzuigeraansluiting(14) van uw cirkelzaag een gpaste stofzuiger aan (stofziger Niet bij de levering begrepen). U bereikt zodoende een optimale afzuiging van het stof dat aan het werkstuk vrijkomt. De Voordelen: U spaart zowel het gereedschap als uw eigen gezondheid. Uw werkplaats blijf bovendien properder en veiliger.
Bij het werk vrijkomend stof kan gevaarlijk zijn. Neem de desbetreffende veiligheidsinstructies inucht.

• Let op! De voor het afzuiigen gebruekte stof-zuiger要去 geschikt zijn voor het bewerkte materiaal.
• Controller of alle componenten goed onderling verbonden zich.

5.4 Parallelaanslag (fi g. 7/8)

• De parallelaanslag (16) staat het maybe evenwijdige lijnen te zagen.
  Draai de vastzetschroef van de parallelaanslag (8) los die zich in de zaagvoet (6) bevindt.
• De montage gebeurt door de parallelaanslag (16) de geleiding (c) in de zaagvoet (6) in te schuiven (zie fig. 7).
  Zet de nodige afstand vast en haal de vast-zetschroef (8) terug aan.
• Gebruik van de parallelaanslag: Positioneer de parallelaanslag (16) vlak gegen de kant van het werkstuk en begin met zagen.

Let op! Proefsnedete met een stuk afvalhoutuitvoeren.

5.5 Snijlijngeleider (fi g. 9)

Met de snijiljngeleider (15) Aunt u precieze
sden langs snijljnen aangetekend op het
werkstuk uityoeren. Gebruik de markingering (d) bij
de 0^ resp. 90^ hoekinstelling.
De markingering (e) moet bij die 45^ hoekinstelling
worden gebruikt.
Voor hoekinstelling zie 5.2.

Let op! Proefsnedemeteen stuk afvalhoutuitvoeren.

5.6 Laden van de Ll-accupack (fi g. 10-11)

1. De accupack (g) de handgreep uit trekken terwijl u de grendelknop (f) omlaagdrukt.
2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de netstekker van de lader (j) het stopcontact in. De groene LED begint te knipperen.
3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie op de lader.

Aanwijzing!

Gebruik de accu en de lader alleen in droge toestand bij een omgevingtemperatuur van 10 - 40^

NL

Berg de accu, het accu-apparaat en de lader droog op bij een omgevingstemperatuur van: accu = 10 - 20^ C accu-apparaat, lader = 10 - 40^ C.

Als het accu-pack nicht kan opgeladen worden, vergewis U zich dan dat de

• netspanning aan het stopcontact voorhanden is
• en dat een perfect contact van de laadcontacten van de oplader verzekerd is.

Als het laden van het accu-pack nog alttijd nicht möglich is, geleieve dan

deoplader
en het accu-pack

aan once service-afdeling te sturen.

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat haeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de accapack is het raadzaam om opijd voor het herladen van de accapack te zorgen. Dit is in elk gevaloodzakelijk, wonneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accapack nooit hebmaal. Dat leidt tot een defect van de accapack!

5.7 Accucapaciteitsaanduiding (fi g. 10, pos. h)

Druk op de schakelaar voor accucapaciteitsaanduiding (i). De accucapaciteitsaanduiding (h) signaleert de laadtoestand van de accu aan de hand van 3 LEDs.

De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en LAST de accu eén dag liggen bij ruimtemateratuur. Als de foup opnieuw optreedt, dan werk hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag Niet meer gebruikt resp. geladen worden.

6. Bediening

Waarschuwing!

Trek altijd de accu eruit, voordat u instellenen aan het apparatusuivoert.

6.1 Werken met de handcirkelzaag

Houd het apparaat alttijd stevig vast aan de daartoe voorziene grepen (1 en 10) om het tijdens het gebruik veilig te konnen hanteren.
- De pendelbeschemkap (19) worden door het werkstuk automatisch teruggeschoven.
- Gebruik geen geweld!
- De cirkelzaag gelijkmatig vooruitschuiven zonder te forceren.
- Het afvalstuk moet zich aan de rechterkant van de cirkelzaag bevinden zodat het brede deel van de steunafel met het volledige oppervlak op het werkstuk liqt.
- Indien u volgens een voorgetekte de lijn zaagt, leidt u de cirkelzaag langs de overeenkomstige inkeping.
- Kleine houten stukken voor de bewerking goed vastspannen. Nooit met de hand vasthouden.
Veiligheidsinstructies zeker in acht nemen! Veiligheidsbril dragen!
- Gebruik geen defecte zaagbladen of zaagbladen die scheuren en barstjes vertonen.
- Gebruik geen flenzen/flensmoeren waarvan het boorgat groter ofkleiner is dan dat van het zaagblad.
- Het zaagblad mag Niet met de hand of door zijdelingse druk gegen het zaagblad worden afgeremd.
- Controller de functies van de pendelbeschermkap. De pendelbescherming mag niet vastgeklemd zitten en moet zich na afgesloten snede wee in de uitgangspositie bevinden.
Voor gebruik van de cirkelzaag de werkinq van de pendelbeschemkap controleren terwijl de netstekker uit het stopcontact is verwijderd.

NL

Vergewis u er zich voor elk gebruik van de machine van dat de veiligeidsinrichtingen zoals pendelbeschemkap, flenzen en verstelinrichtingen werken resp. correct+zijn afge-steld en vastbezet.
Op de aansluiting voor spaanderafzuiiging (14) kan u een gespaste stofafzuiing aanslitten. Vergewis u er zich van dat de stofafzuiig ing veilig enaar behoren is aangesloten.
- De bewegelijkpe pendelbeschemkap mag voor het zagen Niet in de teruggetrokken beschemkap worden vastgeklemd.

6.2 Gebruik van de cirkelzaag

• Pas snijdiepte, snijhoek en parallelaanslag aan (zie pt. 5.1, 5.2 en 5.4).
  Zet de cirkelzaag enkel met gemonteerd zaagblad aan!
• Plaats de zaagvoet plat op het te bewerken stuk. Het zaagblad mag het werkstuk Niet raken.
• Hou de cirkelzaag dan met beiden handen vast.

6.3 In-/uitschakelen (fi g. 12)

Inschakelen:

Grendelknop (3) en AAN/UIT-schakelaar (2) tegelijkertijd indruken.

Laat het zaagblad aanlopen tot het de volle snelheid heeft bereikt. Leidt het zaagblad dan behoedzaam langus de snijlijn. Oefen waar bij slechts een lichte druk uit op het zaagblad.

Uitschakelen:

Grendelknop en AAN/UIT-schakelaar loslaten.

Bij het loslaten van de handgreep worden demachine automatisch uitgeschakeld zodat onbedoeld draaien Niet möglichk is.
- Let er goed op dat tijdens het werkden de ventilatieoppeningen nicht worden afgedekt of verstopt geraken.
- Rem het zaagblad na het uitschakelen Niet af door er zijdelings gegen te drukken.
Let op! Leg de machine pas neer nadat het zaagblad helemaal tot stilstand is gekomen.

Let op! Proefsnede met een stuk afvalhoutuitvoeren.

6.4 Verwisselen van zaagblad (fi g. 13-16) Waarschuwing!

Trek aktijd de accu eruit, voordat u instellenen aan het apparatusaat uitvoert.

Gebruikuitsluitend zaagbladen die overeenkomen met de norm EN 847-1 en die van hetzelfde type zich als het met deze handcirkelzaag meegeleverde zaagblad. Vraag advies in de gespecialiseerde handel.

Waarschuwing!

Gebruik geen slijpschijven!
De diameters van de gebruekte zaagbladen moeten overeenkomen met de op de handcirkelzagen vermelde diameters!

Gebruik alleen aanbevolen zaagbladen!

Om het zaagblad te verwisselen heeft u de meegeleverde zaagbladsleutel (13) nodig. De zaagbladsleutel (13) worden bewaard in de behuizing. Trek indien nodig de zaagbladsleutel (13)uit de behuizing (zie fi g. 13).

Let op! Om veiligheidsredenen mag de handcirkelzaag nicht met ingestoken zaagbladsleutel (13) in werking worden gesteld.

Druk op het spilarrêt (11).
Schroef ter beveiliging van het zaagblad (17) losdraien m.b.v. de zaagbladsleutel (13).
Bewegelijke pendelbeschemkap (19) met hendel voor pendelbeschemkap (20) terug-schuiven en vasthonden.
- Met de zaagbladsleutel (12) op de flens (18) gegenhoden.
Flens schoonmaken,/Newu zaagblad installeren.Draairichting in acht nemen (zie pijl op de beschemkap en op het zaagblad)!
Schroef voor de zaagbladbeveiliging (17) aanhalen; erop letten dat het zaagblad ronddraait.
- Voordat u de AAN-schakelaar indrukt dient u zich ervan te vergewissen dat het zaagblad correct is gemonteerd, bewegelijk onder-delen gemakkelijk bewegen en de klem-schroeven goed aangehaald zijn.

6.5 LED-licht (fi g. 1, pos. 5)

Het LED-licht (5) maakt het möglichk om de sni-jplaats extra te verlichten. Het LED-licht (5) gaat automatisch branden, zodra u op de blokkeertoets voor de Aan/Uit-schakelaar (3) drukt.

NL

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle reinigingswerkzaamheden de netstekker van de accuuit het stopcontact.

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrijpe plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligtussen 10^ en 40^ . Bewaar het elektrische gereedschap in de originele verpakking.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf he toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststofcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden teruggevoerd. Het toestel en+zijn accessoires bestaan uit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Indicatie lader

Aanduidingsstatus		Betekenis en maatregel
Rode LED	Groene LED
UIT Knippert	GebruisklaarheidDe lader is aangesloten op het net en is gebruisklaar; de accu is nicht in de lader.
AAN AAN Laden		De lader laadt de accu in de snelle laadmodus.De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de accelading kan de laadduur ie's afwi-jken van de vermelde tijden.
UIT AAN De accu is opgeladen en operationeel. (READY TO GO)
		Daarna worden tot aan de volledige lading omgeschakeld op een buffer-lading.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu de lader uit. Scheid de lader van het net
Knippert UIT	Aanpassingslading
		De lader bevindt zich in de modus voor ontziend laden.Hierbij worden de accu om veiligheidsredenen langzamer geladen,hetgeen meerijd vergt. Dit kan de volgende orzaken hebben:- Accu werk zeer lang geleden Nieteer opgeladen of het ontladen van een uitgeputte accu werk voortgezet (diepe ontlading).- De acutemperatuur ligt Niet binnen het ideale bereik:tussen 10 °C en 40 °C.Maatregel:Wacht tot het laadproces is voltooid; de accu kan desondanks verdier worden geladen.
Knippert Knippert	Fout
		Er kan nicht meer worden opgeladen. De accu is defect.Maatregel:Een defecte accu mag Nieteer worden opgeladen.Neem de accu de lader uit.
AAN AAN Temperatuurfout		De accu is te warm (b.v.rechtstreekse zoninstraling) of te koud (onder 0° C).Maatregel:Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur(ca. 20°C).

NL

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en bijbehorende verpakkingen要去en op een voor het milieu verantwoordere wijze worden gerecycled.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil, maar breng zeহ een inzamelpunt.

Alleen voor landen binnen de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementationatie hiervan in nationaal recht, moeten nicht bruikbare elektrische gereedschappen op een voor het milieu verantwoordde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoordde wijze worden gerecycled.

Bij een verkeerde afvoer+kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijkeuitwerkingen op het milieu en de gezondheid van mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Accu
Verbruiksmaterialial/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

E

Peligro!

Purtati protectie antifonica.
