TECS 181652 Li - Sega elettrica EINHELL - Manuale utente e istruzioni gratuiti

Marchio	Einhell
Modello	TECS 181652 Li
Tipo di prodotto	Sega circolare portatile senza fili
Diametro della lama	165 mm
Foro della lama	20 mm
Spessore della lama	1,6 mm
Profondità di taglio a 90°	57 mm
Profondità di taglio a 45°	39 mm
Angolo di taglio (bisello)	0° – 50°
Velocità a vuoto	4.200 giri/min
Tensione del pacco batteria	18 V CC
Peso	2,9 kg
Livello di pressione acustica (LpA)	88,5 dB(A) con incertezza K=3 dB
Livello di potenza acustica (LWA)	96,5 dB(A) con incertezza K=3 dB
Vibrazione (impugnatura principale)	a_h,W = 2,81 m/s², K=1,5 m/s²
Vibrazione (impugnatura supplementare)	a_h,W = 4,45 m/s², K=1,5 m/s²
Funzioni principali	Taglio dritto, taglio a bisello, guida con lampada LED, battuta parallela, aspirazione trucioli
Dispositivi di sicurezza	Coperchio di protezione basculante, blocco mandrino, blocco interruttore, protezione contro le scosse elettriche
Manutenzione e pulizia	Pulire regolarmente con un panno umido e sapone neutro; non utilizzare prodotti aggressivi né immergere in acqua
Parti di usura	Lama della sega, pacco batteria
Accessori inclusi	Lama della sega, chiave per lama, battuta parallela, manuale di istruzioni

Domande frequenti - TECS 181652 Li EINHELL

Come regolare la profondità di taglio?

Allentare la leva di blocco sul retro del coperchio di protezione (4). Posizionare la base della sega piana sul pezzo, sollevare la sega fino alla profondità desiderata, quindi fissare nuovamente la leva.

Come cambiare la lama della sega?

Rimuovere prima il pacco batteria. Premere il blocco mandrino (11), allentare la vite (17) con la chiave in dotazione, spingere indietro il coperchio di protezione basculante, rimuovere la flangia e la lama. Montare la nuova lama rispettando il senso di rotazione, serrare la vite e verificare il centraggio.

Quali precauzioni di sicurezza adottare?

Indossare sempre occhiali di protezione, maschera antipolvere e protezione per l'udito. Scollegare la batteria prima di qualsiasi regolazione. Non utilizzare lame danneggiate. Verificare che il coperchio di protezione funzioni correttamente.

Come ricaricare la batteria?

Rimuovere la batteria dalla sega premendo i clip. Collegare il caricabatterie alla rete elettrica. Inserire la batteria nel caricabatterie. Il LED verde lampeggia durante la carica e si spegne quando la batteria è carica. La temperatura ambiente deve essere compresa tra 10°C e 40°C.

Qual è l'autonomia della batteria?

L'autonomia dipende dall'utilizzo. Utilizzare l'indicatore di capacità (3 LED) sulla batteria. 3 LED = carica completa, 2 o 1 = riserva sufficiente, 1 lampeggiante = batteria scarica da ricaricare.

Come utilizzare la battuta parallela?

Allentare la vite di fissaggio (8) sotto la base, inserire la battuta parallela (16) nella guida, regolare la distanza desiderata, quindi serrare la vite. Posizionare la battuta contro il bordo del pezzo per un taglio parallelo.

Come realizzare un taglio a bisello (onglet)?

Allentare la vite di regolazione del bisello (7) sulla parte anteriore della base. Inclinare la sega fino all'angolo desiderato (0° a 50°) aiutandosi con la scala (9). Riserrare la vite. Effettuare una prova su un pezzo di scarto.

Posso utilizzare la sega con un aspirapolvere?

Sì, collegare un aspirapolvere adatto al raccordo di aspirazione trucioli (14) sul retro della sega. Ciò consente una migliore aspirazione della polvere, protegge la salute e mantiene pulita l'area di lavoro.

Quali sono i rumori e le vibrazioni emessi?

Il livello di pressione acustica è di 88,5 dB(A) e il livello di potenza di 96,5 dB(A). Le vibrazioni sull'impugnatura principale sono di 2,81 m/s² e sull'impugnatura supplementare di 4,45 m/s². Indossare una protezione per l'udito.

Come manutenere la sega?

Pulire regolarmente l'apparecchio con un panno umido e sapone neutro. Non utilizzare prodotti aggressivi. Verificare che le fessure di ventilazione siano pulite. Dopo ogni utilizzo, rimuovere la batteria e riporre l'apparecchio in un luogo asciutto e al riparo dal gelo.

MANUALE UTENTE TECS 181652 Li EINHELL

Istruzioni per l'uso originali Sega circolare a batteria

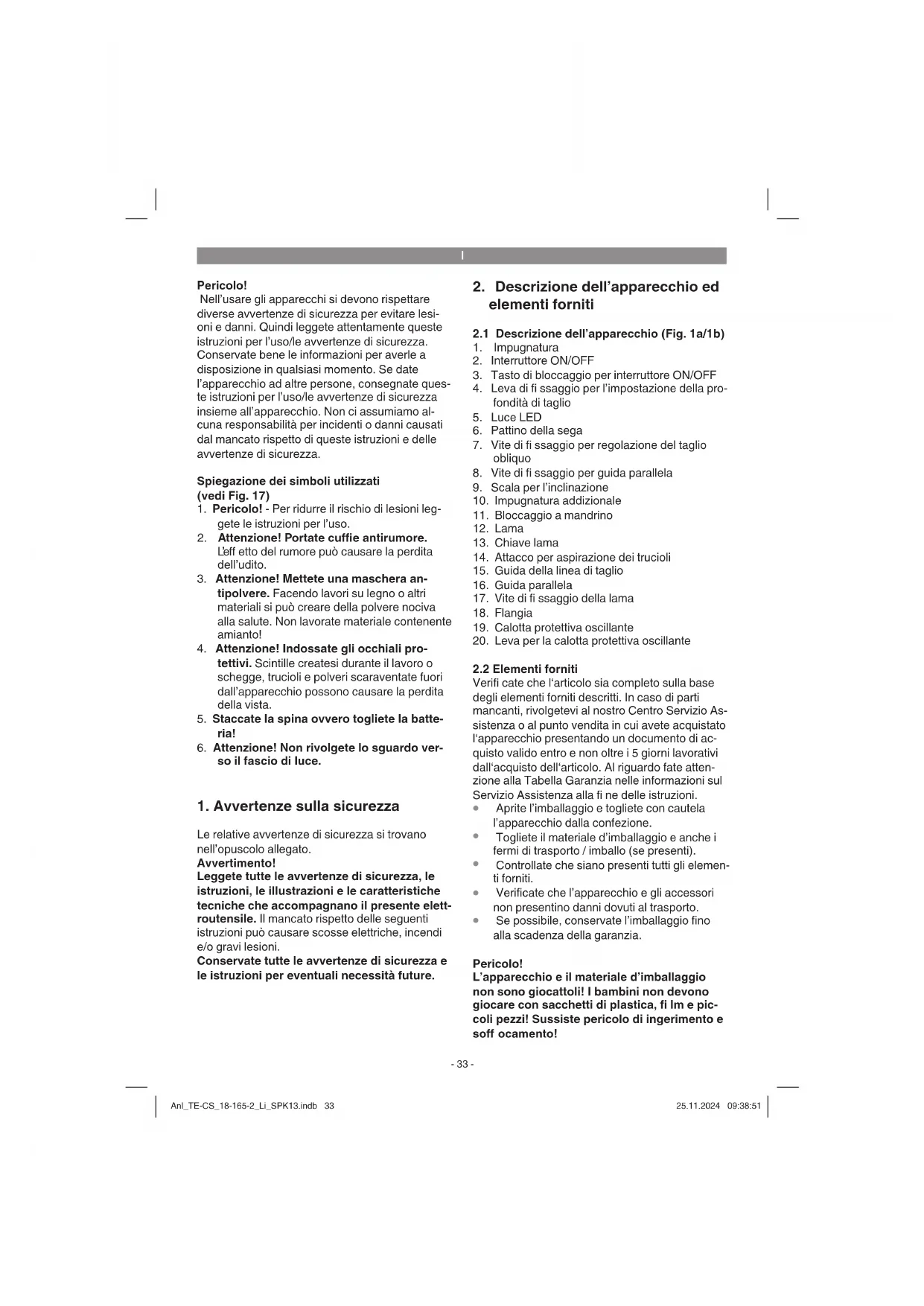

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

Spiegazione dei symboli utilizzati (vedi Fig. 17)

1. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.
2. Attenzione! Portate cuffie antirumore. L'effetto del rumore più causare la perdita dell'udito.
3. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contentesamente!
4. Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schgge, trucoli e polveri scaraventate fuori dall'apparecchio posso sono causare la perdita della vista.
5. Staccate la spina ovvero togliete la batteria!
6. Attenzione! Non rivolgete lo sguardo verso il fascio di luce.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze di sicurezza e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1a/1b)

1. Impugnatura
2. Interruftore ON/OFF
3. Tasto di bloccaggio per interrettore ON/OFF

4. Leva di fi ssaggio per l'impostazione della pro-fondità di taglio

5. Luce LED

6. Pattino della sega
7. Vite di fi ssaggio per regolazione del taglio obliquo
8. Vite di fi ssaggio per guida parallela
9. Scala per l'inclinazione
10. Impugnatura addizionale
11. Bloccaggio a mandrino
12. Lama
13. Chiave lama
14. Attacco per aspirazione dei trucoli
15. Guida della linea di taglio
16. Guida parallela
17. Vite di fi ssaggio della lama
18. Flangia
19. Calotta protettiva oscillante
20. Leva per la calotta protettiva oscillante

2.2 Elementi forniti

Verifi cate che l'articolo sua completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparechchio presentando un documento di acquisto valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e anni i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conserve l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Sega circolare a batteria
  Lama
  Chiavelama
  Guida parallela
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

La segacircolareabatterie edadattadeffettuare tagli diritti nel legno,in materiali simili al legno o in materieplastiche.In talcasiso deveevitare che le punte dei denti della lama sursircaldino e che il materialeplastico s fonda.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in impegre commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ... 18 V DC

Numero di giri a vuoto: 4200 min-1

Profondita di taglio a 90^ .. 57 mm

Profondita di taglio a 45^ .. 39 mm

Lama: .0 165 mm

Sede della lama: 20 mm

Spessore della lama: 1,6 mm

Peso: 2,9 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841.

Livello di pressione acustica L_pA 88,5 dB (A)

Incertezza K_DA 3 dB

Livello di potenza acustica L_WA 96,5 dB (A)

Portate cuffi e antirumore.

Leffetto del rumorepuocausare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 62841.

Impugnatura

Valore emissione vibrazioni a_h,w = 2,81m / s^2 Incertezza K = 1,5m / s^2

Impugnatura addizionale

Valore emissione vibrazioni a_h,w = 4,45m / s^2 Incertezza K = 1,5m / s^2

I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un tipo di prova normalizzato e posso sono essere usati per il confronto tra elettrotensili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono essere usati ancche per una valutazione preliminare delle sollecitazioni.

Aventimento:

Le emissioni di vibrazioni e di rumori durante l'utilizzo effettivo dell'elettroutensile possono variate dai valori indicati a seconda del modo in cui l'electroutensileiene utilizzato, in particolare a seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzato.

Attenzione!

Rischi residui

Anche se dato elettROUTensileieneutilizzato secondolenorme,continuanoussistere rischi residui.In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericolli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.

3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Attenzione!

Togliete sempre la batteria prima di eseguire regolazioni sull'apparecchio

5.1 Regolare la profondità di taglio (Fig. 2/3)

• Allentate la leva di fissaggio che si trova sul Allentate la leva di fissaggio che si trova sul retro della calotta protettiva per impostare la profundità di taglio (4).
  Appoggiate il pattino della lama (6) in orizontale sulla superficie del pezzo da lavorare. Solvate la sega fino a che la lama (12) si trovi alla profondità di taglio necessaria.
• Bloccate di nuovo la leva di fissaggio per impostare la profondità di taglio (4). Controllate che la leva sia ben serrata.

5.2 Guida obliqua (Fig. 4/5)

L'inclinazione standard preimpostata tra il pattino della lama (6) e la lama (12) è di 90^ . Potete modificare tale angolazione per eseguire tagli inclinati.
- Allentate la vite di serraggio che si trovava nella parte anteriore del pattino della lama per regolare il taglio obliquo (7).
Potete modificare l'angolo di taglio fino a 50^ ; a tal fine fate attenzione alla Scala dell'angolo di taglio (9).
- Fissate di nuovo la vite di serraggio per regolare il taglio obliquo (7). Controllate che la leva sia ben serrata.

5.3 Aspirazione di polvere e trucioli (Fig. 6)

• Collegate un aspirapolvere adatto all'attacco previsto per l'aspirazione dei trucoli della sega circolare (14) (aspirapolvere non compreso tra gli elementi forniti). In quello modo ottenetete un'ottimale aspirazione della polvere dal pezzo da lavorare. Ivantaggi: in tal modo evitate di arrecare danni all'apparecchio e alla vostra salute. La vostra zona di lavoro rimane inoltre più pulita e sicura.
  La presenza di polvere cui è più essere pericolosa durante il lavoro. Osservate a questo scopo le

avvertenze di sicurezza.

• Attenzione! L'aspirapolvere utilizzato per l'aspirazione dei trucoli delve essere adatto al materiale lavorato.
  Verificate che tutti i pezzi siano collegati bene fra di loro.

5.4 Guida parallela (Fig. 7/8)

• La guida parallela (16) permette di eseguire tagli paralleli.
• Allentate la vite di serraggio posizionata nel pattino della lama (6) per la guida parallela (8).
  Il montaggio avvienetramite l'insertimento della guida parallela (16) nella guida (c) del pattino della lama (6) (vedi Fig. 7).
  Stabilite la distanza necessaria e serrate di nuovo la vite di serraggio (8).
  Utilizio della guida parallela: posizionate la guida parallela (16) in orizzontale sul bordo del pezzo da lavorare e,iniziata a segare.

Attenzione! Taglio di prova con scarti di legno

5.5 Guida della linea di taglio (Fig. 9)

Con la guida della linea di taglio (15) potete eseguire tagli esatti seconde le linee di taglio tracciate sul pezzo da lavorare. Utilizzate la marcatura (d) a 0^ ovvero 90^ di regolazione dell'inclinazione.

La marcatura (e) delve essere utilizzata a 45^ di regolazione dell'inclinazione.

Per la regolazione dell'inclinazione vedi 5.2.

Attenzione! Taglio di prova con scarti di legno

5.6 Ricarica della batteria LI (Fig. 10-11)

1. Estraete la batteria (g) dall'impugnatura premendo verso il basso il tasto di arresto (f).
2. Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (j) nella presa di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.

Avverenza!

Utilizzate la batteria e il caricabatterie solo quando sono asciutti e la temperatura ambiente è di 10-40 °C.

Conservate la batteria, il caricabatterie e l'apparecchio a batteria asciutti a una temperatura ambiente di: batteria = 10 - 20^ apparecchio a batteria, caricabatterie = 10 - 40^

Se non fosse possibile caricare il pacchetto di accumulatorati, verifi cate che

• la presa di corrente disponge della tensione di rete richiesta
• i contatti del caricaaccumulatori abbiano un contatto elettrico perfetto.

Se malgado tutto non fosse ancort possible caricare gli accumulatorati, Vi preghiamo di fare pervenire al sostro Servizio clientela quando seque

caricaaccumulatori
- pacchetto di accumulatori.

Per un invio corretto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.

Nel caso di invio o smaltimento di batterie ovvero di appearecchi a batteria metteteli in sacchetti di plastica separati per evitare cortocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provedere a una punctuale ricarica. Ciò è
comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio.
Non fate scarcare mai completeness la batteria.
Questo potrebbe danneggiarla!

5.7 Indicazione di carica della batteria (Fig. 10/Pos. h)

Premete l'interruttore per l'indicazione di carica della batteria (i). L'indicazione di carica della batteria (h) segnala lo stato di carica per mezzo di 3 spi.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica residua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall'apparecchio e lasciatela un giorno a tempera
ratura ambiente. Se l'errore si presenta di nuovo,
la batteria si è scarcicata completeness ed
difettosa. Togliete la batteria dall'apparecchio.
Una batteria difettosa non delve più venire usata
overo ricaricata.

6. Uso

Attenzione!

Togliete sempre la batteria prima di eseguire regolazioni sull'apparecchio

6.1 Lavorare con la sega circolare manuale

• Afferrate sempre l'apparecchio saldamente per le apposite impugnature (1 e 10) per tenerlo in modo sicuro durante l'uso.
  La calotta protettiva oscillante (19)iene spinta indietro automaticamente dal pezzo da lavorare.
  Non usate la forza!
• Spingete in avanti la sega circolare accompag-nandola lentamente.
  Il pezzo che cade deve trovarsi a destra della sega circolare in modo che il lato più largo del piano di appoggio poggi su tutte la sua superficie.
  Se segate seguendo una linea tracciata precedente, accompagnate la sega circolare lungo tale linea.
  I pezzi di legno piccoli vanno serrati in un morsetto prima di iniziare la lavorazione. Non teneteli mai con le mani.
• Osservate sempre le norme di sicurezza! Indossate occhiali protettivi!
  Nonutilizzate lame difettose o che presentino incrinature e crepe.
  Nonutilizzate flangie/dadi di flangie con fori piu grandi o più piccoli di quelli della lama.
  La lama non deve essere frenata manua-mente o mediante pressione laterale sulla lama stessa.

• Controllate il funzionamento della calotta protettiva oscillante. La calotta protettiva oscillante non deve essere bloccata e alla fine di agli operazione deve trovarsi di nuovo nella posizione di partenza.

• Prima dell'utilizzo della sega circolare con spina di alimentazione staccata assicuratev del corretto funzionamento della protezione mobile.

• Prima di agli utilizzato dell'apparecchio assicuratevi che i dispositivi di sicurezza quali la protezione mobile, la flangia e i dispositivi di regolazione siano funzionanti, inserti e fissati correttamente.
• All'attacco per l'aspirazione di trucioli (14) potete collegare un dispositorio di aspirazione adatto. Accertate vi che l'aspirazione della polvere si collegata correttamente.
• Durante l'utilizzo della sega la calotta protetiva oscillante non deve essere bloccata in posizione retratta.

6.2 Utilizzo della sega circolare

Adequate profondità di taglio, angolo di taglio e guida parallela (vedi punto 5.1, 5.2 e 5.4).
- Accendete la sega circolare solo con la lama insertita!
- Posizione il pattino alla lama in orizzontale sul pezzo da lavorare. La lama non deve toc-care il pezzo da lavorare.
- Tenete ora ben ferma la sega circolare con entrambe le mani.

6.3 Accensione/spegnimento (Fig. 12) Accensione

Premete contemporaneamente il tasto di bloccaggio (3) e l'interrutatore ON/OFF (2).

• Lasciate aviare la lama fino a quando non abbia raggiunto la velocità massima. Conducete poi lentamente la sega sulla linea di taglio. Esercitate solo楊oca pressione sulla sega.

Spegnimento

Lasciate il tasto di bloccaggio e l'interruttore ON/OFF.

• Lasciando I'impugnatura I'apparecchio si spegne automaticamente, impedendone I'attivazione involontaria.
• Fate attenzione che durante l'utilizzo della sega le aperture di sfiato non vengano coperte od ostruite.
• Dopo lo spegnimento dell'utensile non fermate la lama esercitando una pressione laterale.
• Attenzione! Mettete giù l'utensile solo dopo che la lama si sia fermata Completely.

Attenzione! Taglio di prova con scarti di legno

6.4 Sostituzione della lama (Fig. 13-16) Attenzione!

Togliete sempre la batteria prima di eseguire regolazioni sull'apparecchio

Utilizzate esclusivamente lame che rispondono alla norma EN 847-1 e dello stesso tipo di quella fornita con la sega circolare a mano. Per informazioni dettagliate rivolgetevi ai rivenditori specializzati.

Aventimento!

Non usate dischi abrasivi! I diametri delle lame utilizzate devono corrispondere ai diametri indicati sulla sega circolare a mano!

Utilizzate soltanto le lame consigliate!

Per cancellare la lama avete bisogno della chiave per la lama (13) in dotazione. La chiave per la lama (13) è conservata nell'involucro. In caso di necessità tirate fuori la chiave per la lama (13) dall'involucro (vedi Fig. 13).

Attenzione! Per motivi di sicurezza la sega circolare manuale non deve essere usata con la chiave per lama (13) inserita.

Premete il bloccaggio a mandrino (11)
- Svitate la vite di fissaggio della lama (17) servendovi della chiave per lama (13).
- Riportate in posizione la calotta protettiva oscillante (19) dotata di leva (20) e tenetelaferma.
- Estraete la flangia (18) e la lama (12) agendo verso il basso.
- Pulite la flangia e inserte una nuova lama. Fate attenzione al senso di rotazione (vedi freccia sulla calotta protettiva e sulla lama)!
- Avvitare la vite di fissaggio della lama (17) facendo attenzione al senso di rotazione.
- Prima di azionare l'interruttore di ON/OFF accertatevi che la lama sia montata correttamente, che le parti mobili possano muoversi liberamente e che le viti di serraggio siano avvitate saldamente.

6.5 Luce LED (Fig. 1/Pos. 5)

La luce LED (5) assicura una migliorie illuminazione della zona di taglio. La luce LED (5) si illumina automaticamente non appena premete la sicura dell'interruttore ON/OFF (3).

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia togliete la batteria.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito durante averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché queste ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio

• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitarre i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere essereutilizzato di nuovo o riciclato.L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici.Per unosmaltimento corretto I'apparecchio va consecnato ad un apposto centro di racolta.Son non vi ènotessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Indicatori del caricabatterie

Stato indicatori		Signifi cato e interventi
LED rosso LED verde
Spento Lampeggia Pronto all'esercizio
Acceso Spento	Ricarica	Il caricabatterie è collegato alla rete e primo per l'uso, la batteria non è nel caricabatterie.
Spento Acceso	La batteria è ricaricata e pronta per l'uso.	Poi l'apparecchio passa alla ricarica lenta fino a completare ilprocesso.A tale scopo lasciate la batteria collegata al caricabatterie per altri15 min.InterventoTogliete la batteria dal caricabatterie. Staccate il caricabateriedalla rete.
Lampeggia Spento Regolatore di carica
Lampeggia Spento	Errore	Il caricabatterie si trova nella modalità di ricarica lenta.In quello modo la batteria viene ricaricata più lentamente per motividi sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi:- la batteria non è stata ricaricata per molto tempo oppure è stata co tinuata la scarica di una batteria esaurita (scarica profonda)- la temperature della batteria non si trovale nel range ideale tra i 10 °C e 40 °C.InterventoAttendete la fine della ricarica, si può comunique continuare a ricarcare la batteria.
Lampeggia Lampeggia	Errore	La ricarica non è più possibile. La batteria è difettosa.InterventoUna batteria difettosa non deve più venire ricaricata.Togliete la batteria dal caricabatterie.
Acceso Acceso	Anomalia termica	La batteria è troppo calda (per es. esposizione diretta al sole) o troppofredda (al di sotto dei 0°C)InterventoTogliete la batteria e tenetela per un giorno a temperatura ambiente(ca. 20°C).

Smaltimento

Avviare ad un riceraggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Per un corretto smaltimento verificare sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettrotensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o ESAuste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicità autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Batteria
Materiale di consumo/parti di consumo * Lama
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.

DK/N

Fare!

Vsechny 3 LED sviti:

1. Indicati di siguranta

Indicatiile de siguranta corespunzatoare le gasiin brosura anexatal

Avertisment!

Informazioni di pretriuti actuale gasiti la adresa www.Einhell-Service.com

8. Eliminarea 山 reciclarea
