Productsoort	Boorhamer
Merk	Bosch
Model	GSH 9 VC Professional
Nominaal opgenomen vermogen (P1)	1500 W
Slagfrequentie (ns)	1500 slagen/min
Slagenergie per slag (EPTA 05/2009)	9 J
Gewicht volgens EPTA 01:2014	6,3 kg
Afmetingen (L × B × H)	450 × 110 × 220 mm
Bevestigingssysteem gereedschap	SDS-max
Instelbare beitelpositie (Vario-Lock)	Ja, 12 posities
Hoofdfuncties	Beitelen in beton, baksteen, natuursteen en asfalt
Bescherming tegen onbedoeld starten	Ja, in beitelmodus
Extra handgreep	Inbegrepen, verstelbaar
Geluidsdrukniveau (LpA)	88 dB(A)
Geluidsvermogensniveau (LwA)	99 dB(A)
Trillingen (beitelen, ah)	13 m/s²
Meegeleverde accessoires	Extra handgreep, stofkap
Aanbevolen onderhoud	Regelmatige reiniging van ventilatieopeningen; vervanging van koolborstels door een erkende service
Beschermingsklasse	Klasse II

Veelgestelde vragen - GSH 9 VC Professional BOSCH

Hoe vervang ik de beitel op de Bosch GSH 9 VC boorhamer?

Om de beitel te vervangen, trek de huls van de gereedschapshouder naar achteren en steek het nieuwe SDS-max gereedschap erin. Laat de huls los en controleer of het gereedschap goed vergrendeld is door eraan te trekken. Vergeet niet de schacht lichtjes in te vetten voor het plaatsen.

Hoe stel ik de slagfrequentie in?

De slagfrequentie wordt ingesteld via de instelknop op het apparaat. Draai deze om de cadans te verhogen of te verlagen. De afstelling past het gereedschap aan het materiaal aan. Gebruik een lagere frequentie voor zachte materialen.

Hoe gebruik ik de Vario-Lock functie om de beitelpositie te wijzigen?

Druk op de Vario-Lock knop en draai de beitel naar de gewenste positie (12 mogelijke posities). Laat de knop los om te vergrendelen. Deze functie maakt het mogelijk om in moeilijk bereikbare posities te werken.

Wat te doen als het service-lampje knippert?

Regelmatig knipperen van het service-lampje geeft aan dat het gereedschap defect is. Stop onmiddellijk met gebruik en breng het apparaat naar een erkende Bosch service. Als het lampje continu brandt, betekent dit dat de koolborstels versleten zijn; het gereedschap stopt na ongeveer 8 uur automatisch.

Hoe reinig ik de boorhamer?

Houd de ventilatieopeningen schoon en stofvrij. Gebruik een droge doek voor de buitenkant. Geen water of oplosmiddelen gebruiken. Controleer regelmatig de stofkap en vervang deze als deze beschadigd is.

Welke veiligheidsuitrusting dragen?

Draag altijd gehoorbescherming vanwege het hoge geluidsniveau, een veiligheidsbril, handschoenen en een stofmasker (klasse P2) bij werkzaamheden die stof genereren. Gebruik de meegeleverde handgrepen voor een betere controle.

De boorhamer start niet, wat controleren?

Controleer of de schakelaar op aan staat en of de stekker in het stopcontact zit. Als het apparaat in beitelmodus staat, kan de herstartbeveiliging zijn geactiveerd na een stroomuitval: zet de schakelaar op uit en vervolgens weer aan. Als het probleem aanhoudt, neem contact op met de Bosch service.

Hoe het gereedschap opbergen?

Voordat u het gereedschap opbergt, haalt u de stekker eruit en wacht u tot het volledig is gestopt. Maak het schoon en berg het op een droge, vorstvrije plaats op. Buiten bereik van kinderen houden.

Kan ik de boorhamer gebruiken om te boren?

Dit gereedschap is ontworpen voor het beitelen in beton, baksteen, steen en asfalt. Het is niet geschikt om te boren. Gebruik hiervoor een boormachine met klopfunctie.

Waar vind ik reserveonderdelen en service?

Bestel onderdelen online op www.bosch-pt.nl of neem contact op met de Bosch Klantenservice op 0 811 360 122 (kosten van een lokaal gesprek). Voor reparaties kunt u terecht bij een erkende service. Vermeld altijd het 10-cijferige artikelnummer op het typeplaatje.

GEBRUIKSAANWIJZING GSH 9 VC Professional BOSCH

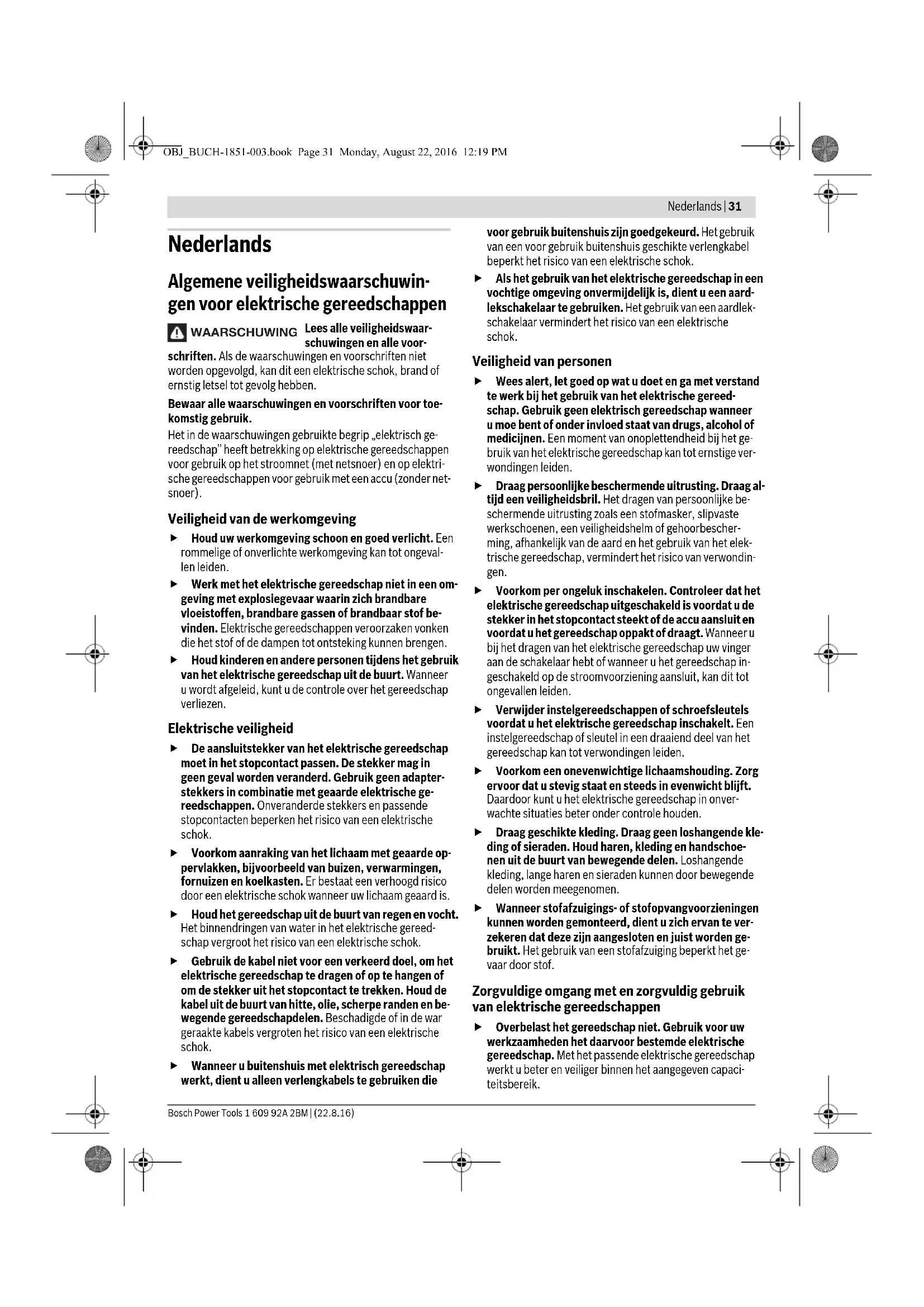

Algemene veiligheidswaarschuwin-gen voor elektrische gereedschappen

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruike begrip „elektrisch gereedschap" heint betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veilgheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die

voort gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.

Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrischschok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings- of stofopvangvoorzieningen\ kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzüging beperkt het gelevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capacitetsbereik.

32|Nederland

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
  Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
  Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavarlijk wanner deze door onervaren Personen worden gebruikt.
• Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel oncegvallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
  Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder-snel vast en zichn gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let.daar bij op de arbeitsomstandigheden en deuiit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatives leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeer en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor hamers

Draag een gehoorbescherming. De blootstelling aan la- waai kan gehoorverlies tot gevolg hebben.
- Gebruik extra grepen als deze bij het elektrische geereedschap geleverd worden. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetteren en tot een elektrische schok leiden.

Overige veiligheidsvoorschriften en tips voor de werkzaamheden

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materielle schade.
Let op de netspanning! De spanning van de strooornbron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.
Draai de extra handgreep stevig vast, houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee han-den veiliger geleid.
SDS-max inzeitgereedschap inzetten: Controller de vergrendeling door aan het inzeitgereedschap te trekken.
Laat een beschadigde stofbeschemkap onmiddelijk verzvangen. De stofbeschemkap voorkomt zoveel maybe het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschemkap Niet worden beschadigd.
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid zich en tot allergische reacties, luchtwegaandoingenen en/of kanker leiden. Asbesthoudend materiaal mag alleen door daartoe bevoegdevakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikt te stofafzuiig.
  -Zorg voor een goede ventilatie van de werkplek.
  -Er worden geadvisereed om een ademasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

• Om energiete besparen, schakelt u het elektrische gereed-schap alleen in wanner u het gebruikt.
  Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
  Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt bij het hakken once-controlled starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

• Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

34|Nederland

Informatie over geluid en trillingen

De meetwaarden van het product staan vermeld in de tabel op pagina 145.

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-6.
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-6.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toe

passingen, met verschillende accessoire, met afwijkende in-zetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met dearend waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescheming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Montage en gebruik

De volgende tabel toont de handelingsdoelen voor montage en gebruik van het elektrische gereedschap. De aanwijzingen van de handelingsdoelen worden in de aangegeven afbeelding getoond. Naargelang de aard van de toepassing zijn verschillende combinaties van de aanwijzingen vereist. Neem de veriligeidsvoorschriften in acht.

Handelingsdoel Afbeel-		Neem het volgende in acht Pagina
SDS-maxinzetgereedschap inzetten		1146	SDS max
SDS-maxinzetgereedschap verwijderen		2146	SDS max
Hakstand veränderen (Vario-Lock)		3147	SDS max
Extra handgreep verstellen		4147
In- en uitschakenen	I %	5148
Aantal slagen instellen		6148
Service-indicatie in acht nemen		7148

Onderhoud en reiniging

Houd het elektrische gereedschap en de ventilatieopeningen algijd schoon om goed en veilig te werken.

Als de aansluitkabel moet worden verrangen,要去en deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om verilghesrisico's te voorkomen.

1609 92A 2BM| (22.8.16) Bosch Power Tools

Dansk | 35

Service-indicatie

（zie afbeelding 7, pagina 148)

Als de koolborstels versleten zijn, worden het elektrische gereedschap automatisch uitgeschakeld. Dit worden ca. 8 uer erder aangegeven door het branden of flakkenen van de service-indicatie. Het elektrische gereedschap moet voor onderhoud aan de klantenservice worden verzonden. Zie voor adressen het gedeelte, Klantenservice en gebruksadwiezen".

Als de service-indicatie met regelmatte tussenposen knippert, is het elektrische gereedschap defect. Gebruik in dit geval het elektrische gereedschap Nieteer. Stuur het onmiddelloijk aan de klantenservice.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderden. Explosietekingen en informatie over verwangingsonderden vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt ugraag bij vra-gen over once producten en toebehoren.

Vermeld bij vragen en bestellingen van verrangingsonderden alti\d het het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooielektrische gereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten nicht meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoordde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Protectie la repornire

Protectia la repornire impiedica, in modul de daltuite, pornirea necontrolata a sculei electrice dupa o panadecurrent.
Pentru repunerea in functiune a sculei electrice aducei intrerupatorul pornit/oprit in poziia oprit si reporniti scula electrica.

Simboluri

Puratai manusi de protectie

Purtati protecti auditive.

Purtati ochelari de protectie

Directie de deplasare

Directia reactiei

Pasul urmator

Actiune interzisa

Daltuire

Vario-Lock

Pornire

Oprire

Fixare intrerupator pornit/oprit

Deblocati intrerupatorol pornit/oprit

Turatie/numar percuti micl

Turatie/numar percutti mare

Protectie la repornire

Beton

Zidarie

Greutate conform

EPTA-Procedure 01:2014

Clasa de protectie

Nivel putere sonora
