Tipo di prodotto	Martello demolitore
Marca	Bosch
Modello	GSH 9 VC Professional
Potenza nominale assorbita (P1)	1500 W
Frequenza di percussione (ns)	1500 colpi/min
Energia di percussione per colpo (EPTA 05/2009)	9 J
Peso secondo EPTA 01:2014	6,3 kg
Dimensioni (L × l × H)	450 × 110 × 220 mm
Sistema di fissaggio dell'utensile	SDS-max
Posizione dello scalpello regolabile (Vario-Lock)	Sì, 12 posizioni
Funzioni principali	Scalpellatura in calcestruzzo, mattoni, pietra naturale e asfalto
Protezione contro l'avviamento accidentale	Sì, in modalità scalpellatura
Impugnatura supplementare	Inclusa, regolabile
Livello di pressione acustica (LpA)	88 dB(A)
Livello di intensità acustica (LwA)	99 dB(A)
Vibrazioni (scalpellatura, ah)	13 m/s²
Accessori forniti	Impugnatura supplementare, copertura antipolvere
Manutenzione consigliata	Pulizia regolare delle fessure di ventilazione; sostituzione delle spazzole presso un centro assistenza autorizzato
Grado di protezione	Classe II

Domande frequenti - GSH 9 VC Professional BOSCH

Come cambiare lo scalpello sul martello demolitore Bosch GSH 9 VC?

Per cambiare lo scalpello, tirare il manicotto del portautensile all'indietro e inserire il nuovo utensile SDS-max. Rilasciare il manicotto e verificare che l'utensile sia ben bloccato tirandolo. Non dimenticare di lubrificare leggermente l'attacco prima dell'inserimento.

Come regolare la frequenza di percussione?

La frequenza di percussione si regola tramite la rotella di regolazione situata sull'apparecchio. Giralo per aumentare o diminuire la cadenza. La regolazione permette di adattare l'utensile al materiale. Utilizzare una frequenza più bassa per i materiali morbidi.

Come utilizzare la funzione Vario-Lock per modificare la posizione dello scalpello?

Premere il pulsante Vario-Lock e ruotare lo scalpello fino alla posizione desiderata (12 posizioni possibili). Rilasciare il pulsante per bloccare. Questa funzione consente di lavorare in posizioni difficili da raggiungere.

Cosa fare se l'indicatore di servizio lampeggia?

Un lampeggio regolare dell'indicatore di servizio indica che l'utensile è difettoso. Interrompere immediatamente l'uso e affidare l'apparecchio a un servizio assistenza autorizzato Bosch. Se l'indicatore è acceso in modo continuo, significa che le spazzole sono usurate; l'utensile si arresterà automaticamente dopo circa 8 ore.

Come pulire il martello demolitore?

Mantenere le fessure di ventilazione pulite e senza polvere. Utilizzare un panno asciutto per l'esterno. Non utilizzare acqua né solventi. Controllare regolarmente la copertura antipolvere e sostituirla se danneggiata.

Quali dispositivi di sicurezza indossare?

Indossare sempre protezioni per l'udito a causa del rumore elevato, occhiali di protezione, guanti e una maschera antipolvere (classe P2) durante lavori che generano polvere. Utilizzare le impugnature fornite per un miglior controllo.

Il martello demolitore non si avvia, cosa controllare?

Verificare che l'interruttore sia in posizione di accensione e che la spina sia inserita. Se l'apparecchio è in modalità scalpellatura, il dispositivo di protezione contro i riavvii può essere attivato dopo un'interruzione di corrente: portare l'interruttore su spento, quindi riaccenderlo. Se il problema persiste, contattare il servizio assistenza Bosch.

Come riporre l'utensile?

Prima di riporre l'utensile, scollegarlo e attendere l'arresto completo. Pulirlo e riporlo in un luogo asciutto e al riparo dal gelo. Tenere fuori dalla portata dei bambini.

Posso usare il martello demolitore per forare?

Questo utensile è progettato per la scalpellatura in calcestruzzo, mattoni, pietra e asfalto. Non è adatto per la foratura. Utilizzare un trapano con funzione percussione per questo.

Dove trovare i ricambi e il servizio di assistenza?

Ordinare i ricambi online su www.bosch-pt.it o contattare il Servizio Clienti Bosch allo 0 811 360 122 (costo di una chiamata locale). Per le riparazioni, rivolgersi a un centro assistenza autorizzato. Specificare sempre il numero articolo a 10 cifre riportato sulla targhetta.

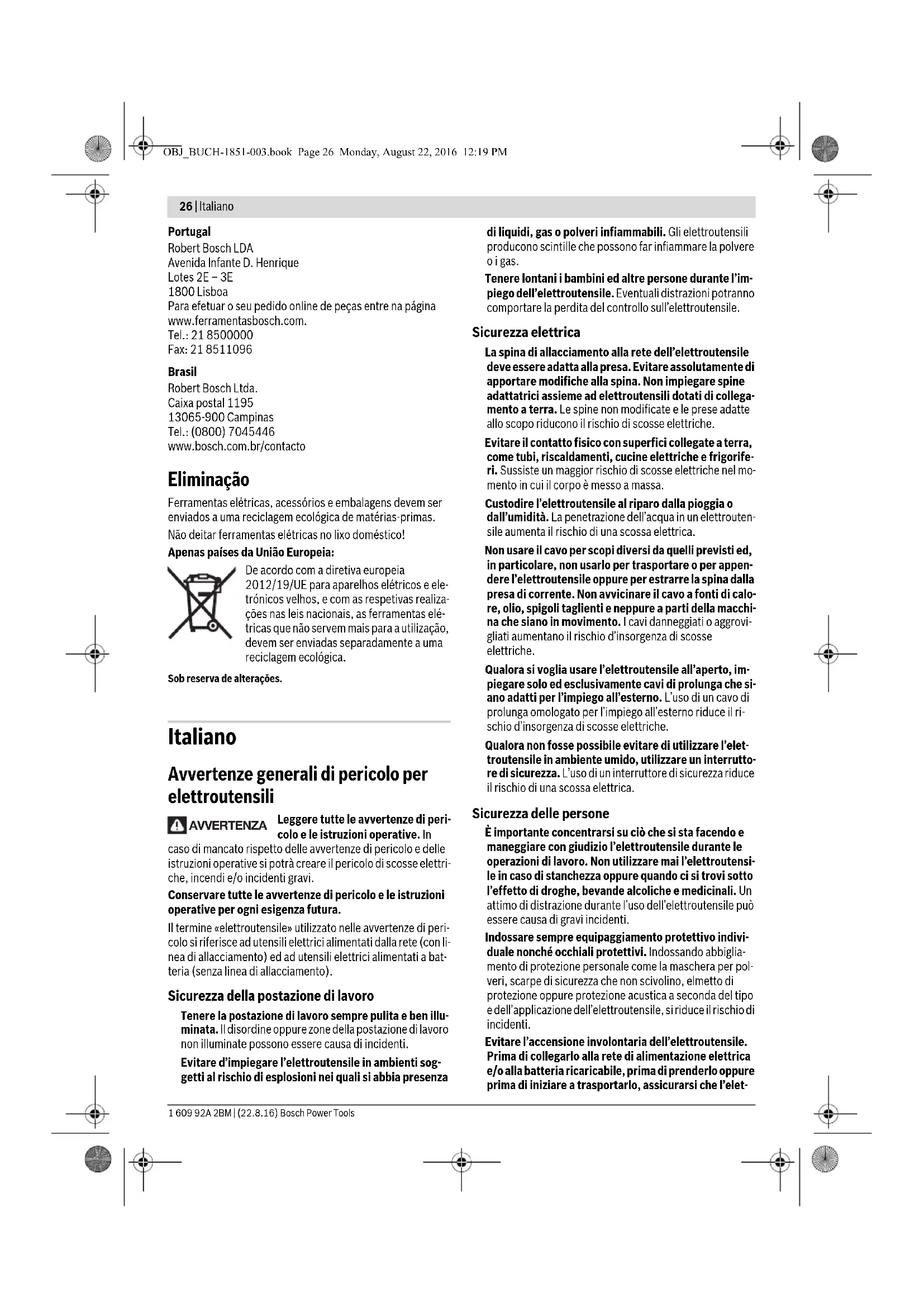

MANUALE UTENTE GSH 9 VC Professional BOSCH

Avvertenze generali di pericolo per eletttroutensili

AWERTENZA

Leggere tutte le avventenze di pericolo e le struzioni operative. In

caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avertenze di pericolo e le istruzioni operative per anni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allaccimento) ed ad utensili elettrici alimentati a batteria (senza linea di allaccimento).

Sicurezza della postazione di lavoro

Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.

Evitare d'impiègare l'eeltroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri inflammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.

Tenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controlo sull'elettROUTensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile.
deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega-
mento a terra. Le spine non modificate e le prese adatte
allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps èesso a massa.

Custodire l'eeltroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettROUTen sile augmente il rischio di una scossa elettrica.

Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravati augmentano il rischio d'insorgenza di scosse elettriche.

Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interrutto re di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile più essere causa di gravi incidenti.

Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettrotensile, si riduce il rischio di incidenti.

Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eel

Italiano|27

troutensile sia spento. Tenendo il dito sopra l'interruttore perché si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

Prima di accendere l'eletttradensile togliere gli attrezzi di regolazione o la chiave ingese. Un accessorio oppu-re una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In quello modo è possible controllare meglio l'elettroutensile in caso di situazioni inaspettate.
- Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinen. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro,utilizzare esclusivamente I'eeltroutensile escludimente previsto per il caso.Con un elettroutensile adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mai elettroutensili con interruptoridifetosi. Un elettroutensile con l'interruttore rotto e pericoloso deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettrotensile possa essereMESSO in funzione involutariamente.
- Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiata. Numerous incidenti vengono causati da elettrutensili la cui manutenzione è stata effettuata molto accuratamente.

Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzato l'elettrotensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.

Assistenza

Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

Indicazioni di sicurezza per martelli

Portare cuffie di protezione. L'effetto del rumore cui provocare la perdita dell'udito.
Utilizzato le impugnature supplementari, se sono fornite in dotazione con l'electroutensile. La perdita di controlo sull'eletttroutensile vuo comportare il pericolodi inci denti.
- Tenere l'elettROUTENSILE per le superfici isolate dell'im-pugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire aicontato con cavi elettrici nascosti oppure con il cavo di alimentazione dell'elettROUTENSILE stesso. Il contatto con un cavo sotto tensione cui trasmettere la tensioneanche alle parti met-talliche dell'elettROUTENSILE, causando una scossa elettrica.

Ulteriori indicazioni di sicurezza ed istruzioni operative

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte appearecchiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche. Dannegliando linee del gas si cui create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell'eletttroutensile.
Serrare bene l'impugnatura supplementare, durante il lavoro tenere saldamente l'elettroutensile con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Inserimento dell'utensile max SDS: Controllare il bloccaggio tirando l'accessorio.
Fare sostituire immediatamente una protezione anti-polvere danneggiata. La protezione antipolvere impedi-sce ampliamente la penetrazione della polvere di foratura nel mandrino portautensile durante il funzionamento. Ap

28|Italiano

plicando l'accessorio prestare attenzione a non danneggiare la protezione antipolvere.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannose per la salute e posso sono causare reazioni allergiche, malattie delle vie respiratoriie e/o cancro. Materiale contente amianto delve essere lavorato esclusivamente da personale specializzato.

-Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
-Providere per una buona aerazione del posto di lavoro.
-Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Per risparmiare energia accendere l'elettROUTensile solo se lo stesso viene utilizzato.
Prima di posare l'elettroutensile, attendere sempre fi-no a quando si sare fermato completeness. L'accesso rio cui incepparsi e comportare la perdita di controlo dell'elettroutensile.

Protezione contro un riavviamento involontario

La protezione contro un riavviamento involutario impedisce nel funzionamento scalpellatura l'avviamento incontrato dell'elettroutensile dopo un'interruzione dell'alimentazione di corrente.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto sulla posizione di spento e riaccendere l'eeltroutensile.

Simboli

I symboli sotto indicatei sono necessari allalettura ed alla comprenzione delle istruzioni d'uso. Eimportanta conoscere bene i symboli ed il rispettivo significato.Un'interpretazione corretta dei symboli contribuisce adutilizzare meglio ed in modo più sicuro l'elettROUTensile.

Simbolo Significato

GSH 7 VC: Martello picconatore area MARCATA in grigio: impugnatura (superficie di presa isolata)

Codice prodotto

Leggere tutte le avventenze di pericoloe le istruzioni operative

Prima di tutti gli interventi all'elettrotensile staccare la spina dalla presa di corrente

Simbolo Significato

Mettere i guanti di protezione

Portare protezione per l'udito.

Indossareocchiali protettivi

Direzione di movimento

Direzione di reazione

Prossima operazione

Operazione vietata

Scalpellatura

Vario-Lock

Accensione

Spegnimento

Bloccare l'interrutto di avvio/arresto

Sbloccare interruptore di avvio/arresto

Numero di giri/nummero di colpi basso

Numero di giri/Numero di colpi alto

Mandrino portautensile

Ingrassare leggermente l'estremita da insere dell'accessorio

Spia di servizio

P1

Potenza nominale assorbita

EF

correspondente alla

EPTA-Procedure 05/2009

ns

Frequenza colpi

1609 92A 2BM| (22.8.16) Bosch Power Tools

Italiano | 29

Simbolo Significato

Protezione contro un riaviamento involontario

Calcestruzzo

Muratura

Peso in funzione della EPTA-Procedure 01:2014

Classe di sicurezza

LwA

Livello di potenza sonora

D.

Livello di pressione acustica

a

Valore complessivo delle oscillazioni

K Insicurezza della misura

Volume di fornitura

Martello picconatore, impugnatura supplementare.

Utensile ed altri accessori illustrati o descritti non fanno parte del volume di fornitura standard.

L'accessorio completo è contentuto nel loro programma accessori.

Uso conforme alle norme

L'elettroutensile è ideale per lavori di scalpellatura nel calcestruzzo, nella muratura, nella rocca naturale e nelle'asfalto.

Dati tecnici

I dati tecnici del prodotto sono indicati nella tabella a pagna 145.

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,questi dati possono variare.

Informazioni sulla rumorosità e sulla vibrazione

I valori di misura del prodotto sono indicati nella tabella a pagina 145.

Valori di emissione acustica rilevati conformmente a EN 60745-2-6.

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-6.

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitationa da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può augmentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precise della sollecitatione da vibrazioni bisognerebbe considerare ancahi tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettrotuentsile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio ed uso

La tabella che segue illustra gli scopi delle operazioni per il montaggio ed il funzionamento dell'elettrotensile. Le struzioni degli scopi delle operazioni vengono illustrate nella figura indicata. A seconda del tipo dell'impiego sono necessarie combinazioni differenti delle istruzioni. Osservare leindicazioni di sicurezza.

Scopo dell'operazione Figura Osservare Pagina

Inserimento dell'utensile max SDS

1146

Rimozione dell'utensile max SDS

2146

Modifica della posizione per scalpellatura (Vario-Lock)

3147

Bosch Power Tools 1609 92A 2BM| (22.8.16)

30|Italiano

Scopo dell'operazione Figura Osservare Pagina

Regolazione dell'impugnatura supplementare

4147

Accensione/spegnimento

5148

Regolazione della frequenza colpi

6148

Osservare l'indicazione Service

7148

Manutenzione e pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eeltroutensile e le prese di ventilazione.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Spia di servizio

(vedi figura 7, pagina 148)

Quando le spazzole di carbone sono usurate, l'elettROUTensile si spegne automaticamente. Questa situazione viene segnalata ca. 8 ore prima quando la spi dia servizio si accende oppure la spiia luminosa tremola. Per le operazioni di manutenzione l'elettROUTensile deve essere spedito al Centro di Assistenza Clienti. Per l'indirizzo, vedere paragrafo «Assistenza clienti e consulenza impieghi».

Se l'indicazione Service lampeggia ad intervalli regolari significata che l'elettroutensile è difettioso. In quello caso non continuare adutilizzare l'elettroutensile ed inviarlo subito al Centro di Assistance Nazi.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concennti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cître riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Eletttroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Swizzera

Sul site www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: Aftersales. [e-mail]

Smaltimento

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuzione del recepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separatamente ed essere inviata ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
