Merk	Hörmann
Model	NT60
Producttype	Vrijstaand loopdeurtje voor garagedeur
Gebruik	Privé, buitengevel blootgesteld aan weersinvloeden
Materialen	Weerbestendig aluminium frame, paneel met polyester primer
Belangrijkste functies	Handmatig openen en sluiten, inbraakbeveiliging (optie RC 2 volgens DIN EN 1627)
Onderhoud en reiniging	Reinigen met helder water of warm water met neutraal middel (pH 7) elke 3 maanden; slot 1-2 keer per jaar onderhouden
Veiligheid	Onderhoudsvrije scharnieren; profielcilinder nooit oliën; vergrendeling met slot
Montage	Vereist standaard gereedschap; bevestiging aan dragende bouwelementen; waterafvoer en ventilatie in acht nemen
Verf	Verf mogelijk met synthetische buitenverf na licht schuren (korrel 180); aluminium frame niet overschilderbaar
Demontage	Omgekeerd van montage
Afmetingen	Niet gespecificeerd (standaardmodel voor garagedeurtje)
Gewicht	Niet gespecificeerd
Voeding	Geen (handmatig)
Onderdelen en repareerbaarheid	Beslagonderdelen beschikbaar; verf door gebruiker mogelijk
Algemene informatie	Gebruiks- en montagehandleiding van 92 pagina's (FR)

Veelgestelde vragen - NT60 Hormann

Hoe reinig ik het oppervlak van het NT60 loopdeurtje?

Gebruik helder water of warm water met een neutraal reinigingsmiddel (pH 7). Spoel eerst vuildeeltjes weg, reinig daarna met een zachte doek. Nooit droog reinigen en vermijd schurende middelen. Reiniging elke 3 maanden wordt aanbevolen.

Moet ik het slot of de scharnieren oliën?

Nee: de scharnieren zijn onderhoudsvrij en mogen nooit worden gesmeerd. Voor het slot: smeer de achterkant van de grendel met vaseline; voor de profielcilinder gebruik een speciale onderhoudsspray, nooit olie.

Hoe kan ik het NT60 loopdeurtje overschilderen?

Schuur het oppervlak licht met schuurpapier korrel 180 of fijner. Reinig met water, droog en ontvet. Breng synthetische buitenverf aan. Vermijd donkere tinten op dubbele wanddeuren. Het aluminium frame is niet overschilderbaar.

Wat is het beoogde gebruik van het NT60 loopdeurtje?

Dit deurtje is ontworpen voor privégebruik in een garage. Alleen de buitenzijde mag worden blootgesteld aan weersinvloeden. Permanent gebruik (collectief gebruik) is niet toegestaan.

Welke veiligheidsmaatregelen bij de montage?

Wijzig of verwijder geen functionele onderdelen. Zorg voor een veilige verbinding met de bouwconstructie. Controleer compatibiliteit van bevestigingen. Zorg voor voldoende waterafvoer en ventilatie om corrosie te voorkomen. Bescherm het deurtje tegen spatten van mortel, verf, enz.

Hoe onderhoud ik de sluitcilinder?

Nooit olie gebruiken op de profielcilinder. Spuit een speciale onderhoudsspray in het sluitkanaal, verkrijgbaar in de handel. Voer dit onderhoud 1 tot 2 keer per jaar uit.

Wat te doen als het deurtje moeilijk sluit?

Controleer of het slot goed is onderhouden (grendel insmeren met vaseline). Zorg ervoor dat drempel en kader schoon zijn en de waterafvoer niet verstopt. Als het probleem aanhoudt, neem contact op met een professional.

Is het NT60 loopdeurtje inbraakveilig?

Ja, het kan worden uitgerust met inbraakwerende voorzieningen klasse RC 2 volgens DIN EN 1627. Controleer op het typeplaatje of uw model hiermee is uitgerust.

Hoe demonteer ik het deurtje?

Demontage gebeurt in omgekeerde volgorde van de montagestappen. Raadpleeg de handleiding voor gedetailleerde instructies. Zorg dat u de scharnieren niet beschadigt.

Waar vind ik de prestatieverklaring?

De prestatieverklaring is aangebracht op het typeplaatje van het deurtje. U kunt ook de handleiding raadplegen voor meer informatie.

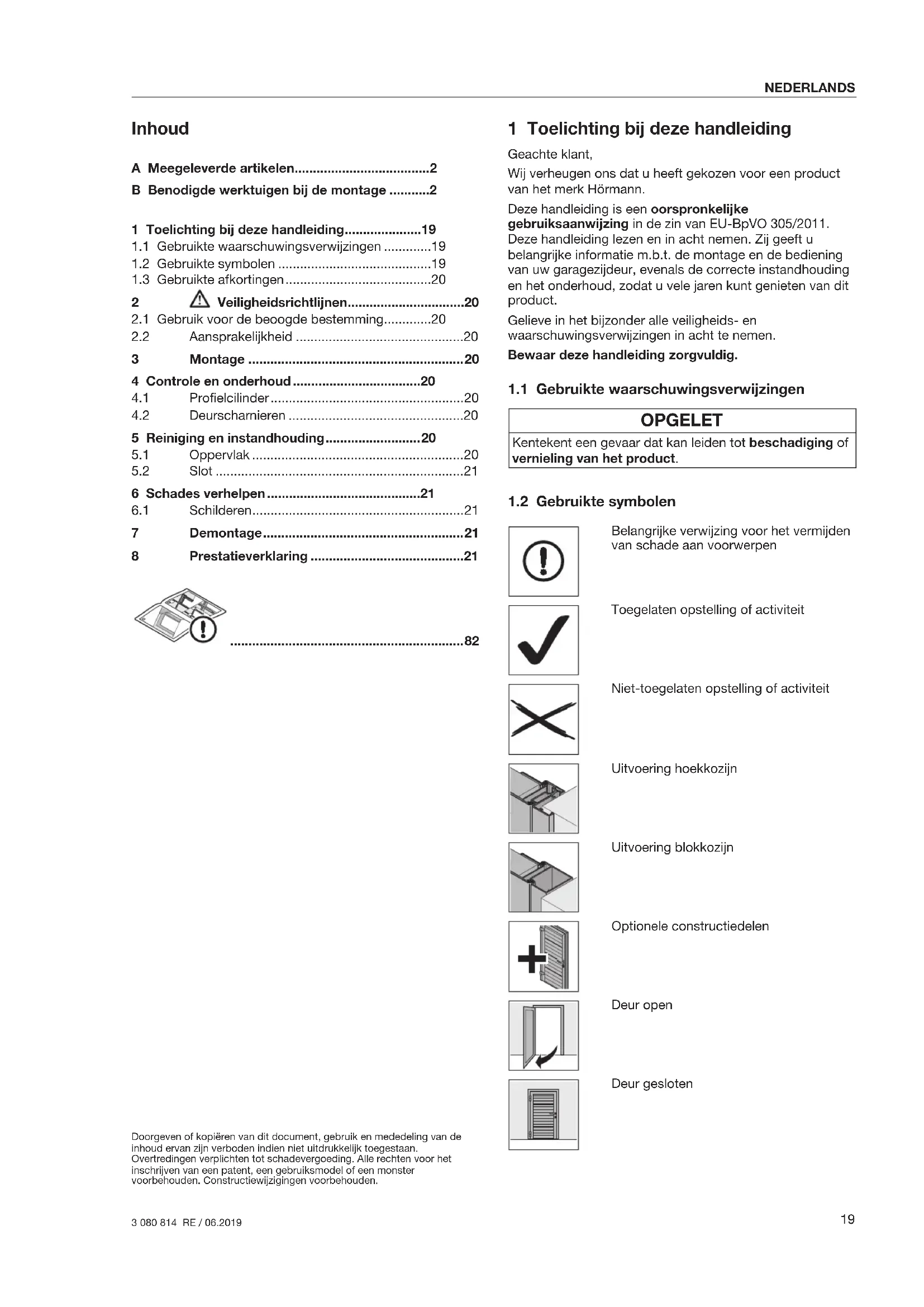

GEBRUIKSAANWIJZING NT60 Hormann

A Meegeleverde artikelen. 2
B Benodigde werktuigen bij de montage 2

1 Toelichting bij deze handleiding. 19

1.1 Gebruekte waarschwingsverwijzingen 19
1.2 Gebruike symbolen 19
1.3 Gebrukke afkortingen 20

2 Veiligheidsrichtlijnen. 20

2.1 Gebruik voor de beoogde bestemming....20
2.2 Aansprakelijkheid 20
3 Montage 20

4 Controle en onderhoud 20

4.1 Profielcylinder 20
4.2 Deurscharnieren 20

5 Reiniging en instandhouding. 20

5.1 Oppervlak 20
5.2 Slot 21

6 Schades verhelpen 21
6.1 Scholderen 21
7 Demontage 21
8 Prestatieverklaring 21

82

1 Toelichting bij deze handleiding

Geachte klant,

Wij verheugen ons dat u heeft gekozen voor een product van het merk Hörmann.

Deze handleiding is een oorspronkelijke gebruiksaanwijzing in de zin van EU-BpVO 305/2011.

Deze handleiding lezen en in acht nemen. Zij geeft u belangrijke informatatie m.b.t. de montage en de bediening van uw garagezijdeur, evenals de correcte instandhouding en het onderhoud, zodate u vele jaren kunt genieten van dit product.

Gelieve in het bijzonder alle veiligheids- en waarschuwingsverwijzingen in acht te nemen.

Bewaar deze handleiding zorgvuldig.

1.1 Gebruikte waarschuwingsverwijzingen

OPGELET

Kentekent een gevaar dat kan leiden tot beschadiging of vermieling van het product.

1.2 Gebruikte symbolen

Belangrijke verwijzing voor het vermiiden van schade aan voorwerpen

Toegelaten opstelling of activiteit

Niet-toegelaten opstelling of activiteit

Uitvoering hoekkozijn

Uitvoering blokkozijn

Optionele constructiedelen

Deur open

Deur gesloten

Inbraakwerend onderdeel RC 2 conform DIN EN 1627:2011

Onderdeel / verpakking verwijderen

Onderhoudsvrij

In de fabriek gemonteerd

1.3 Gebruikte afkortingen

OFF Afgewerkte vloer

2 Veiligeidestrichtlijnen

2.1 Gebruik voor de beoogde bestemming

Deze deur is alleen geconstrueree en bestemd voor particulier gebruik in een garage. Alleen de buitenkant mag aan de weersomstandigheden worden blootgesteld.

Voortdurend gebruik is Niet toegestaan.

2.2 Aansprakelijkheid

Het Niet in acheit nemen van deze verwijzingen en de vol-gende informatatie ontheft de fabrikant uit de aansprakelijk-heidsplicht.

3 Montage

WAARSCHUWING

Gevaar voor letsels bij veranderingen door de klant

Door functionele delen te veranderen of te verwijderen, hunnen belangrijke veiligheidsonderdelen buiten werkinq worden gesteld. Daardoor hunnen ongecontroleerde deurbewegingen ontstaan en Personen of voorwerpen geklemd worden.

Wijzig of verwijder geen fonctionele delen!
Breng geen extra voorzieningen van vreemde oorsprong aan. Aanvullende onderdelen+kennen de deurscharnieren overbelasten.

Voer de opeenvolgende werkzaamheden, beschreiben in de illustraties, zorgvuldiguit voor een eenvoudige en vakkundige montage.

In de drempelzone heeft u volgende möglichkheden:

Drempel met invloering

Het invloeringsprofil verdwijnt later in de vloer.

Drempel zonder invloering

Schroef het invloeringsprofiel los en bevestig het deurdrempelprofiel.

Let bij de montage op het volgende:

Maak een veilige verbinding met de bouwconstructie.
- Controller de geschiktheid van het meegeleverde bevestigingsmaterial overeenkomstig de bouwkundige omstandigheden.
- Bevestig de zichdeur aan dragende bouwelementen alleen met toestemming van de staticus.
Zorg voor voldoende waterafvoer in de nabijheid van de vloerafdichting en de kozijndelen, zoniet bestaat er corrosiegevaar (zie montagegegevens).
Zorg voor voldoende droging of ventilatie van het gebouw, anders bestaat er corrosiegevaar.
Voor pleister- en schiderwerkzaamheden要去 de zijdeur beslist efectief zichen beschermd, odomat spatten van mortel, cement, gips, verf, enz. tot beschadigingen van het oppervlak hunnen leiden.
- Bescherm de zichdeur gegen agressieve en bijtende middelen, bijv. stoffen die vrijkomen bij salpeterreacties in stenen of mortel, zuren, logen, strooizout, agressief werkende verfstoffen of afdichtingsmaterialen, anders bestaat corrosiegevaar.

4 Controle en onderhoud

4.1 Profielcylinder

OPGELET

Olie aan de profielcilinder

De sluitfunctie van de profielcilinder kan door het gebruik van olie benadeeld worden.

• Gebruik nooit olie voor de profielcilinder.

4.2 Deurscharnieren

De deurscharnieren zijn onderhoudsvrij.

OPGELET

Smering van de deurscharnieren

Als de deurscharnieren gesmeerd worden verslijten delagers.

Smeer nooit de deurscharnieren.

5 Reiniging enstandhouding

5.1 Oppervlak

Voor reiniging en instandhouding volstaat helder water. Bi iets sterkere verontreiniging kan warm water met een neutraal, Niet schurend reinigingsmiddel (huishoudspoelmiddel, pH-waarde 7) worden gebruikt.

Reinig het oppervlak minstens om de 3 maanden, om de eigenschappen van het oppervlak te behouden.

OPGELET

Krassen op de ruit door verkeerde reiniging

Het doorwrijven van vensterruiten veroorzaakt krassen.

Spoel vuil en stof eerst grondig met water af. Reinig indien nodig cervolgens enkel met water, een ph-neutraal huishoudelijk reinigingsmiddel en een zachte, schone doeck.

De meest uitenlopende milieu-invloeden (bijv. zeeklimaat, zuren, strooizout, luchtveruiling, lakbeschadigingen) kunden andere beschemende laklagen op de deurvulling noodzakelijk maken (zie Schilderen op bladzijde 21).

OPGELET

Beschadiging door droog reinigen

Droog reinigen beschadigt het oppervlak.

Reinig het oppervlak in geen geval zonder water.
Gebruikuitsluitend zachtestofdoeken of zeemlappen.

Spoel verontreinigingen en stofdeeltjes met water af voor het droogwrijven.

5.2 Slot

Geef het slot en de profielcylinder 1 tot 2maal peraar een onderhoudsbeurt, zodate de deur altijdlicht en gemakkelijk kan worden gesloten:

Vet de rugzijde van de slotschoot in met vaseine.
Sproei special onderhoudsmiddel voor de profiel-cilinder in het sluitkanaal (verkrijgbaar in de vakhandel).

6 Schades verhelpen

6.1 Schilderen

De deurvulling is voorzien van een polyestergrondlaag.

Wanner u de deurvulling wilt oververven met een andere kleur, is een primer of een extra beschemende laagoodzakelijk:

Schuur het oppervlak Lichtjes met因其 schuurpapier (korreling min. 180).
Reinig met water, droog, ontvet.
- Behandel met in de handel verkrijgbare kunstharslak voor buitentoepassing.

Donkere kleuren moeten bij dubbelwandige en thermisch onderbroken deuren worden vermeden.

Neem de toepassingsrichtlijnen van de verffabrikant inRCT!

OPMERKING

Deurbladomraming en kozijn zich gemaaakt van weerbestendige aluminium profielen en+kunnen daarom Niet opdezelfde wijze worden overgeschilderd.

7 Demontage

Demonteer de zichdeur volgenscke montagehandleiding, logischerwijs in omgekeerde volgorde.

8 Prestatieverklaring

Prestatieverklaring zie: Typeplaatje
