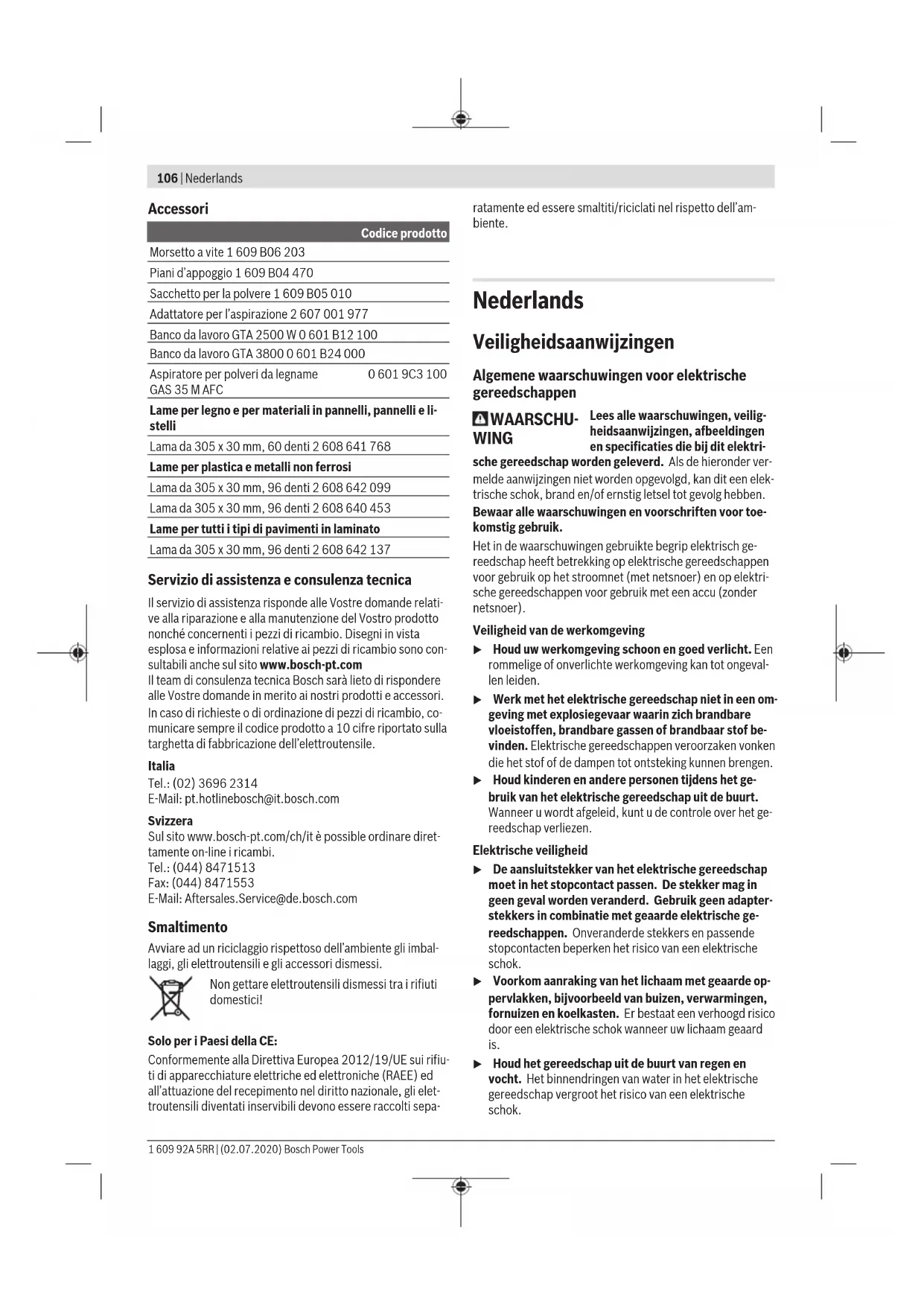

Notice BOSCH GST 160 CE Professional - page 106
Handleidingassistent
Aangedreven door ChatGPT
Wachten op uw bericht
Productinformatie

Merk : BOSCH

Model : GST 160 CE Professional

Categorie : Zaag

Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding GST 160 CE Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GST 160 CE Professional van het merk BOSCH.

GEBRUIKSAANWIJZING GST 160 CE Professional BOSCH

0 601 9C3 100 Lame per legno e per materiali in pannelli, pannelli e li- stelli Lama da 305 x 30 mm, 60 denti 2 608 641 768 Lame per plastica e metalli non ferrosi Lama da 305 x 30 mm, 96 denti 2 608 642 099 Lama da 305 x 30 mm, 96 denti 2 608 640 453 Lame per tutti i tipi di pavimenti in laminato Lama da 305 x 30 mm, 96 denti 2 608 642 137 Servizio di assistenza e consulenza tecnica Il servizio di assistenza risponde alle Vostre domande relati- ve alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono con- sultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10cifre riportato sulla targhetta di fabbricazione dell’elettroutensile. Italia Tel.: (02) 3696 2314 E-Mail: pt.hotlinebosch@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diret- tamente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imbal- laggi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi dellaCE: Conformemente alla Direttiva Europea 2012/19/UE sui rifiu- ti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elet- troutensili diventati inservibili devono essere raccolti sepa- ratamente ed essere smaltiti/riciclati nel rispetto dell’am- biente. Nederlands Veiligheidsaanwijzingen Algemene waarschuwingen voor elektrische gereedschappen WAARSCHU- WING Lees alle waarschuwingen, veilig- heidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri- sche gereedschap worden geleverd. Als de hieronder ver- melde aanwijzingen niet worden opgevolgd, kan dit een elek- trische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip elektrisch ge- reedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving u Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. u Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. u Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen. Elektrische veiligheid u De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. u Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. u Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 107 u Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. u Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis geschikte verleng- kabel beperkt het risico van een elektrische schok. u Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektri- sche schok. Veiligheid van personen u Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap, wan- neer u moe bent of onder invloed staat van drugs, al- cohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. u Draag persoonlijke beschermingsmiddelen. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwon- dingen. u Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereed- schap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aan- sluit, kan dit tot ongevallen leiden. u Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. u Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. u Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lan- ge haren en sieraden kunnen door bewegende delen wor- den meegenomen. u Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. u Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er- voor zorgen dat u niet nonchalant wordt en veilig- heidsvoorschriften voor het gereedschap gaat nege- ren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen u Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elek- trische gereedschap. Met het passende elektrische ge- reedschap werkt u beter en veiliger binnen het aangege- ven capaciteitsbereik. u Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. u Trek de stekker uit het stopcontact en/of neem de ac- cu (indien uitneembaar) uit het elektrische gereed- schap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. u Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elek- trische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. u Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklem- men en of onderdelen zodanig gebroken of bescha- digd zijn dat de werking van het elektrische gereed- schap nadelig wordt beïnvloed. Laat deze beschadig- de onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. u Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. u Gebruik elektrisch gereedschap, accessoires, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. u Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situa- ties veilig kan worden gehanteerd en bediend. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)108 | Nederlands Service u Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Waarschuwingen voor verstekzagen u Verstekzagen zijn bestemd voor het zagen van hout of houtachtige materialen, ze kunnen niet worden ge- bruikt met doorslijpschijven voor het doorslijpen van ferrometalen zoals stangen, staven, spijkers enz. Slijp- stof kan ervoor zorgen dat bewegende delen zoals de on- derste beschermkap blokkeren. Vonken die bij doorslij- pen ontstaan, leiden tot brandplekken bij de onderste be- schermkap, de verstekzaagbak en andere kunststof on- derdelen. u Gebruik indien mogelijk lijmklemmen om het werk- stuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand aan beide kanten altijd op een afstand van ten minste 100 mm van het zaag- blad houden. Gebruik deze zaag niet om stukken te za- gen die te klein zijn om veilig vastgeklemd of met de hand vastgehouden te worden. Als uw hand te dicht bij het zaagblad wordt geplaatst, bestaat er een verhoogd ri- sico op letsel door contact met het zaagblad. u Het werkstuk moet stationair en vastgeklemd zijn of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk niet in het zaagblad of zaag op geen enkele manier uit de vrije hand. Niet vastgeklemde of bewegende werkstukken zouden met hoge snelheden weggeslingerd kunnen worden en zo letsel kunnen ver- oorzaken. u Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Zo gaat het zagen in zijn werk: u tilt de zaagkop omhoog en trekt deze zonder te zagen over het werkstuk heen, u start de motor, duwt de zaagkop omlaag en u duwt de zaag door het werkstuk. Zagen met een trekkende beweging kan het zaagblad naar de bovenkant van het werkstuk laten klimmen en daar- door kan het zaagblad met geweld in de richting van de bediener worden geslingerd. u Beweeg nooit met uw hand over de geplande zaaglijn voor of achter het zaagblad. Het met gekruiste handen ondersteunen van het werkstuk, d.w.z. het werkstuk met rechts vasthouden en het zaagblad met links of omge- keerd, is heel gevaarlijk. u Kom achter de geleider niet met uw handen binnen een afstand van 100 mm van het draaiende zaagblad, om houtafval te verwijderen of om enige andere re- den. Het is misschien niet meteen duidelijk dat het draai- ende zaagblad zo dicht bij uw hand is en u zou ernstig ge- wond kunnen raken. u Controleer uw werkstuk vóór het zagen. Als het werk- stuk gebogen of krom is, klem dit dan met de naar bui- ten gebogen kant naar de geleider toe. Zorg er altijd voor dat er langs de zaaglijn geen opening is tussen het werkstuk, de geleider en de tafel. Gebogen of kromme werkstukken kunnen draaien of verschuiven en ertoe leiden dat het draaiende zaagblad tijdens het zagen klem komt te zitten. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten. u Gebruik de zaag pas, als de tafel vrij is van alle ge- reedschappen, houtafval enz. en er alleen het werk- stuk op ligt. Kleine stukjes afval of losse stukken hout of andere voorwerpen die met het draaiende zaagblad in aanraking komen, kunnen met een hoge snelheid worden weggeslingerd. u Zaag maar één werkstuk tegelijkertijd. Meerdere op el- kaar gestapelde werkstukken kunnen niet goed worden vastgeklemd of vastgezet en kunnen ervoor zorgen dat het zaagblad tijdens het zagen klem komt te zitten of ver- schuift. u Zorg ervoor dat de verstekzaag vóór gebruik op een vlakke, stevige ondergrond wordt gemonteerd of ge- plaatst. Een vlakke en stevige ondergrond vermindert het risico dat de verstekzaag onstabiel wordt. u Plan uw werk. Telkens als u de instelling voor de schuinte of verstekhoek wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld voor ondersteuning van het werkstuk en het zaagblad of de beschermkap niet hindert. Maak zonder de machine in te schakelen en zonder werkstuk op de tafel met het zaag- blad een volledige gesimuleerde zaagbeweging om er ze- ker van te zijn dat er geen obstakels zijn of dat er geen ge- vaar is voor het doorzagen van de geleider. u Zorg voor voldoende ondersteuning, zoals tafelverlen- gingen, zaagbokken, enz., voor een werkstuk dat bre- der of langer is dan de bovenkant van de tafel. Werk- stukken die langer of breder zijn dan de verstekzaag, kun- nen zonder een veilige ondersteuning kantelen. Als het af- gezaagde stuk of het werkstuk kantelt, kan het de onder- ste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd. u Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad klem komt te zitten of dat het werkstuk tij- dens het zagen verschuift, waardoor u en uw helper in het draaiende zaagblad worden getrokken. u Het afgezaagde stuk mag absoluut niet tegen het draaiende zaagblad worden geklemd of gedrukt. Als het afgezaagde stuk ingesloten zit, d.w.z. bij het gebruik van lengteaanslagen, dan zou het tegen het zaagblad vast kunnen komen zitten en met geweld weggeslingerd kun- nen worden. u Gebruik altijd een lijmklem of een spaninrichting die speciaal voor het ondersteunen van rond materiaal als stokken e.d. is ontworpen. Stokken hebben de neiging om tijdens het zagen te gaan rollen, waardoor het zaag- blad gaat "bijten" en het werkstuk met uw hand in het zaagblad trekt. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 109 u Laat het zaagblad zijn volle snelheid bereiken, voordat u dit met het werkstuk in aanraking brengt. Dit vermin- dert het risico dat het werkstuk weggeslingerd wordt. u Als het werkstuk of het zaagblad klem komt te zitten, schakelt u de verstekzaag uit. Wacht tot alle bewegen- de delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact of verwijder de accu. Maak het klemzittende materiaal dan vrij. Als u met een klemzit- tend werkstuk doorgaat met zagen, dan verliest u de con- trole of wordt de verstekzaag beschadigd. u Nadat het zagen voltooid is, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaag- blad tot stilstand is gekomen, voordat u het afgezaag- de stuk verwijdert. Het is gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen. u Houd de handgreep stevig vast, wanneer u een onvol- ledige zaagsnede maakt of wanneer u de schakelaar loslaat, voordat de zaagkop zich helemaal in de onder- ste positie bevindt. Het afremmen van de zaag kan er- voor zorgen dat de zaagkop plotseling omlaag wordt ge- trokken, waardoor het risico van letsel ontstaat. u Houd uw werkplek schoon. Materiaalmengsels zijn erg gevaarlijk. Lichtmetaalstof kan branden of ontploffen. u Gebruik geen stompe, gescheurde, verbogen of be- schadigde zaagbladen. Zaagbladen met stompe of ver- keerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag. u Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kun- nen gemakkelijk breken. u Gebruik altijd zaagbladen waarvan de asgaten de juis- te afmeting en vorm (ruitvormig versus rond) hebben. Zaagbladen die niet overeenkomen met de bevestigings- middelen van de zaag kunnen uit balans raken en ervoor zorgen dat u de controle over het gereedschap verliest. u Verwijder nooit slijpresten, houtspanen e.d. uit de buurt van de plaats waar wordt geslepen, terwijl het elektrische gereedschap loopt. Breng de gereed- schaparm altijd eerst in de ruststand en schakel het elek- trische gereedschap uit. u Pak het zaagblad na de werkzaamheden niet vast, voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet. u Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methodes uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling. u Vervang de ingebouwde laser niet door een laser van een ander type. Van een laser die niet bij dit elektrische gereedschap past, kunnen gevaren voor personen uit- gaan. u Breng geen wijzigingen aan de laserinrichting aan. De in deze gebruiksaanwijzing beschreven instelmogelijkhe- den kunt u zonder gevaar gebruiken. Richt de laserstraal niet op personen of die- ren en kijk niet zelf in de directe of gereflec- teerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen. u Maak waarschuwingsstickers op elektrisch gereed- schap nooit onleesbaar. Symbolen De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbo- len en hun betekenis kent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap beter en veiliger te gebrui- ken. Symbolen en hun betekenis Klasse 1 laserproduct Houd uw handen uit de buurt van de plaats waar gezaagd wordt, terwijl het elektrische gereedschap loopt. Bij aan- raking van het zaagblad bestaat verwon- dingsgevaar. Draag een stofmasker. Symbolen en hun betekenis Draag een veiligheidsbril. Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorver- lies tot gevolg hebben. Gevarenzone! Houd handen, vingers of armen zo veel mogelijk hier uit de buurt. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)110 | Nederlands Symbolen en hun betekenis Kom niet met uw vingers tussen de be- wegende delen van de glijarm. Uw vin- gers kunnen vastgeklemd en ernstig ge- wond raken. Ø 30 Ø 305 mm Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Indien het ge- bruik van reduceerstukken nodig is, dient u erop te letten dat de afmetingen van het reduceerstuk passen bij de zaagblad- dikte en bij de gatdiameter van het zaag- blad evenals bij de diameter van de uit- gaande as. Gebruik indien mogelijk de met het zaagblad meegeleverde redu- ceerstukken. De zaagbladdiameter moet overeenko- men met de informatie op het symbool. Pak het elektrische gereedschap bij het verplaatsen alleen vast aan deze gemar- keerde plaatsen (greepuitsparingen) of aan de transportgreep. Draag het elektrische gereedschap nooit aan de handgreep van de glijarm. Laser inschakelen Spangreep open: Er kunnen verticale verstekhoeken wor- den ingesteld. Spangreep gesloten: De ingestelde verticale verstekhoek van de glijarm wordt vastgehouden. Geeft de afzonderlijke stappen voor het instellen van de verticale verstekhoek aan.

1. Spangreep losmaken

2. Glijarm iets naar links draaien

3. Gewenst verticaal verstekhoekbereik

met draaiknop instellen Verticale verstekhoekbereiken met draai- knop instellen: helling zaagblad naar links (45°...0°) helling zaagblad naar rechts (0°...45°) Symbolen en hun betekenis totaal draaibereik van de glijarm (– 47°...+47°) Beschrijving van product en werking Lees alle veiligheidsaanwijzingen en in- structies. Het niet naleven van de veiligheids- aanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken. Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing. Beoogd gebruik Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor schulpen en afkorten met een rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoe- ken van –52° tot +60° evenals verticale verstekhoeken van 47° (linkerzijde) tot 47° (rechterzijde) mogelijk. De capaciteit van het elektrische gereedschap is ontworpen voor het zagen van hard- en zacht hout, spaanplaat en vezel- plaat. Bij gebruik van geschikte zaagbladen is het zagen van alumi- niumprofielen en kunststof mogelijk. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. (1) Handgreep (2) Inschakelblokkering voor aan/uit-schakelaar (3) Beschermkap (4) Pendelbeschermkap (5) Verstelbare aanslagrail (6) Aanslagrail (7) Zaagtafelverlenging (8) Boorgaten voor montage (9) Inlegplaat (10) Vergrendelklem (11) Vastzetknop voor willekeurige verstekhoeken (hori- zontaal) (12) Hendel voor voorinstelling verstekhoek (horizon- taal) (13) Spangreep voor willekeurige verstekhoek (verti- caal) (14) Afstandaanslag

(15) Inkepingen voor standaard verstekhoeken (horizon- taal) (16) Greepuitsparingen (17) Binnenzeskantsleutel (6 mm/4 mm) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 111 (18) Binnenzeskantsleutel (2 mm) (19) Lijmklem (20) Glijrol (21) Hoekaanduiding voor verstekhoekbereik rechts (0° tot 47°) (verticaal) (22) Spaandeflector (23) Spaanafvoer (24) Afzuigadapter (25) Klemhendel van glijmechanisme (26) Laser-waarschuwingsplaatje (27) Laserbeschermkap (28) Glijarm (29) Afstelschroef van diepteaanslag (30) Diepteaanslag (31) Transportbeveiliging (32) Verdeelschaal voor verstekhoeken (verticaal) (33) Hoekaanduiding voor verstekhoekbereik links (47° tot 0°) (verticaal) (34) Instelknop voor 22,5°-verstekhoek (verticaal) (35) Vergrendelschroef van lengtegeleider

(37) Verdeelschaal voor verstekhoeken (horizontaal) (38) Zaagtafel (39) Draaiknop voor het instellen van het verstekhoek- bereik (verticaal) (40) Zaagblad (41) Opening voor laserstraal (42) Vergrendelschroef van stang van pendelbescherm- kap (43) Stang van pendelbeschermkap (44) Voorste bevestigingsschroef (afdekplaat/pendelbeschermkap) (45) Achterste bevestigingsschroef (afdekplaat/pendelbeschermkap) (46) Afdekplaat (47) Blokkering uitgaande as (48) Binnenzeskantschroef voor zaagbladbevestiging (49) Spanflens (50) Binnenste spanflens (51) Klemhendel van zaagtafelverlenging (52) Vergrendelschroef van verstelbare aanslagrail (53) Demper (54) Stelschroeven voor demping (55) Boorgaten voor lijmklem (56) Vleugelschroef (57) Draadeind (58) Hoekaanduiding voor verstekhoeken (horizontaal) (59) Aan/uit-schakelaar (60) Aan/uit-schakelaar voor laser (zaaglijnmarkering) (61) Schroeven voor inlegplaat (62) Klemschroef van lengtegeleider

(63) Schroef voor laserbeschermkap (64) Stelschroef voor laserpositionering (gelijke ligging) (65) Bevestigingsschroef voor montageplaat van laser (66) Bevestigingsschroef voor behuizing van laser (67) / (68) / (69) Stelschroeven voor basisinstelling 0° (verticale ver- stekhoek) (70) Stelschroef voor basisinstelling 45° (verticale ver- stekhoek links) (71) Stelschroef voor basisinstelling 45° (verticale ver- stekhoek rechts) (72) Stelschroeven van verdeelschaal voor verstekhoe- ken (horizontaal) (73) Schroef voor hoekaanduiding (horizontaal) (74) Stelschroef voor klemkracht van spangreep voor willekeurige verstekhoeken (verticaal) (75) Klittenband

Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma. Technische gegevens Radiaalzaag GCM 12 GDL GCM 12 GDL GCM 12 GDL Productnummer 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nominaal opgenomen vermogen W 2000 1500 1800 Nominale spanning V 230–240 110 220–240 Frequentie Hz 50/60 50/60 50/60 Onbelast toerental min

Aanloopstroombegrenzing ● – ● Lasertype nm 650 650 650 mW <1 <1 <1 Bosch Power Tools 1 609 92A 5RR | (02.07.2020)112 | Nederlands Radiaalzaag GCM 12 GDL GCM 12 GDL GCM 12 GDL Laserklasse 1 1 1 Gewicht volgens EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Isolatieklasse / II / II / II Afmetingen voor geschikte zaagbladen Zaagbladdiameter mm 305 305 305 Zaagbladdikte mm 1,7−2,6 1,7−2,6 1,7−2,6 Max. zaagbreedte mm 3,2 3,2 3,2 Asgatdiameter mm 30 30 30 Toegestane werkstukafmetingen (maximaal/minimaal): (zie „Toegestane werkstukafmetingen“, Pagina117) Informatie over geluid Geluidsemissiewaarden bepaald conform EN 62841-3-9. Het A-gewogen geluidsniveau van het elektrische gereed- schap bedraagt typisch: geluidsdrukniveau93dB(A); ge- luidsvermogenniveau106dB(A). Onzekerheid K=3dB. Draag gehoorbescherming! De in deze gebruiksaanwijzing vermelde geluidsemissie- waarde is gemeten met een volgens ENgenormeerde meet- methode en kan worden gebruikt om elektrische gereed- schappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de geluidsemissie. De aangegeven geluidsemissiewaarde representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kan de geluidsemissiewaar- de afwijken. Dit kan de geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de geluidsemissies moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de ge- luidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Montage u Voorkom per ongeluk starten van het elektrische ge- reedschap. Tijdens de montage en bij alle werkzaam- heden aan het elektrische gereedschap mag de stek- ker niet zijn aangesloten op de stroomvoorziening. Meegeleverd Let op de afbeelding van de leveringsom- vang aan het begin van de gebruiksaanwij- zing. Controleer vóór de eerste ingebruikname van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meege- leverd: – paneelzaag met gemonteerd zaagblad (40) – vastzetknop (11) – binnenzeskantsleutel (17) – binnenzeskantsleutel (18) – lijmklem (19) Aanwijzing: Controleer het elektrische gereedschap op eventuele schade. Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onder- delen zorgvuldig te controleren op hun juiste werking vol- gens de voorschriften. Controleer of de bewegende onder- delen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte wer- king te waarborgen. Laat beschadigde veiligheidsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen. Gereedschap dat naast de meegeleverde onderdelen be- nodigd is: – kruiskopschroevendraaier – steeksleutel (maat: 8 mm) – ring-, steek- of dopsleutel (maten: 10 mm en 17 mm) Montage van onderdelen – Neem alle meegeleverde onderdelen voorzichtig uit de verpakking. – Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en de meegeleverde accessoires. Vastzetknop monteren (zie afbeelding a) – Schroef de vastzetknop (11) in het bijbehorende boorgat boven de hendel (12). u Draai de vastzetknop (11) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien. Stationaire of flexibele montage u Om een veilig gebruik te waarborgen, dient u het elek- trische gereedschap vóór het gebruik op een vlakke en stabiele ondergrond (bijv. een werkbank) te mon- teren. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 113 Montage op een werkoppervlak (zieafbeeldingb1) – Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten (8).

– Zet de apparaatvoeten van het elektrische gereedschap met gangbare lijmklemmen op het werkoppervlak vast. Montage op een Bosch werktafel (zieafbeeldingb2) (GTA 2500 W, GTA 3700, GTA 3800) De GTA-werktafels van Bosch bieden het elektrische gereed- schap houvast op elke ondergrond door in hoogte verstelba- re voeten. De werkstuksteunen van de werktafels dienen ter ondersteuning van lange werkstukken. u Lees alle waarschuwingen en instructies die bij de werktafel zijn gevoegd. Als de waarschuwingen en aan- wijzingen niet in acht worden genomen, kan dit een elek- trische schok, brand en/of ernstig letsel tot gevolg heb- ben. u Bouw de werktafel correct op, voordat u het elektri- sche gereedschap monteert. Een juiste opbouw is van belang om het risico van bezwijken te voorkomen. – Monteer het elektrische gereedschap in de transport- stand op de werktafel. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kan schadelijk voor de gezond- heid zijn. Aanraking of inademing van stof kan leiden tot al- lergische reacties en/of luchtwegaandoeningen bij de ge- bruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in com- binatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden be- werkt. – Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. u Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. De afzuiging van stof en spanen kan geblokkeerd worden door stof, spanen of fragmenten van het werkstuk. – Schakel het elektrische gereedschap uit en trek de stek- ker uit het stopcontact. – Wacht tot het zaagblad volledig tot stilstand is gekomen. – Stel de oorzaak van de blokkering vast en maak deze on- gedaan. Externe afzuiging Voor de afzuiging kunt u op de afzuigadapter (24) ook een stofzuigerslang (Ø 35 mm) aansluiten. – Verbind de stofzuigerslang met de afzuigadapter (24). De stofzuiger moet geschikt zijn voor het te bewerken mate- riaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zui- ger. Afzuigadapter reinigen Voor het waarborgen van een optimale afzuiging moet de af- zuigadapter (24) regelmatig gereinigd worden. – Trek de afzuigadapter (24) met een draaiende beweging van de spaanafvoer (23) af. – Verwijder brokstukken van het werkstuk en spanen. – Duw de afzuigadapter weer draaiend op de spaanafvoer tot deze over de bevestigingsring van de spaanafvoer vastklikt. Zaagblad wisselen (zie afbeelding c1−c4) u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. u Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat ver- wondingsgevaar. Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap. Gebruik alleen zaagbladen die voldoen aan de in deze ge- bruiksaanwijzing vermelde specificaties, volgens EN847‑1 zijn gecontroleerd en dienovereenkomstig zijn gemarkeerd. Gebruik alleen zaagbladen die door de fabrikant van het elektrische gereedschap werden aanbevolen en die geschikt zijn voor het materiaal dat u wilt bewerken. Dit voorkomt oververhitting van de zaagtanden bij het zagen. Zaagblad demonteren – Zet het elektrische gereedschap in werkstand. – Schroef de vergrendelschroef (42) met de hand erop tot de stang (43) vrij omlaag kan hangen. – Draai de bevestigingsschroef (44) los (ca. 2 slagen) met de binnenzeskantsleutel (4 mm) (17). Draai de schroef er niet helemaal uit. – Draai de bevestigingsschroef (45) los (ca. 6 slagen) met de binnenzeskantsleutel (4 mm) (17). Draai de schroef er niet helemaal uit. – Trek de afdekplaat (46) van de bevestigingsschroef (45) naar voren en onder toe weg. – Draai de pendelbeschermkap (4) naar achter en houd de pendelbeschermkap in deze positie. – Hang de stang (43) met een boorgat boven de bevesti- gingsschroef (45). Daardoor wordt de pendelbeschermkap in de geopende stand vastgehouden. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)114 | Nederlands – Draai de binnenzeskantschroef (48) met de binnenzes- kantsleutel ( mm) (17) en duw tevens op de blokkering van de uitgaande as (47) tot deze vastklikt. – Blijf duwen op de blokkering van de uitgaande as (47) en draai de binnenzeskantschroef (48) er met de klok mee uit (linkse schroefdraad!). – Neem de spanflens (49) weg. – Verwijder het zaagblad (40). Zaagblad monteren u Let er bij de montage op dat de snijrichting van de tan- den (richting van de pijl op het zaagblad) overeen- komt met de richting van de pijl op de beschermkap. Reinig indien nodig vóór de montage alle te monteren delen. – Zet het nieuwe zaagblad op de binnenste spanflens (50). – Breng de spanflens (49) en de binnenzeskantschroef (48) aan. Duw op de blokkering van de uitgaande as (47) tot deze vastklikt en draai de binnenzeskantschroef tegen de klok in vast. – Maak de stang (43) los van de bevestigingsschroef (45) en beweeg de pendelbeschermkap (4) weer omlaag. – Schuif de afdekplaat (46) weer onder de bevestigings- schroef (45). – Draai de bevestigingsschroeven (45) en (44) weer stevig vast. – Schuif de stang (43) naar zijn oorspronkelijke positie en draai de vergrendelschroef (42) weer met de hand vast. Gebruik u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. Transportbeveiliging (zieafbeeldingA) Met de transportbeveiliging (31) kunt u het elektrische ge- reedschap bij het transport naar verschillende gebruiksloca- ties gemakkelijker hanteren. Elektrisch gereedschap ontgrendelen (werkstand) – Duw de glijarm (28) met de handgreep (1) iets omlaag om de transportbeveiliging (31) te ontlasten. – Trek de transportbeveiliging (31) helemaal naar buiten. – Beweeg de glijarm (28) langzaam omhoog. Elektrisch gereedschap vergrendelen (transportstand) – Schuif de glijarm (28) helemaal naar achter en borg deze in deze positie. – Beweeg de glijarm zo ver omlaag tot de transportbeveili- ging (31) helemaal naar binnen geduwd kan worden. Verdere aanwijzingen: (zie „Transport (zieafbeeldingZ)“, Pagina120) Glijarm vergrendelen Het glijmechanisme van de glijarm (28) kan met behulp van de klemhendel (25) vergrendeld worden. Daarbij zijn twee standen van de glijarm mogelijk: – glijarm helemaal naar achter geschoven (voor kappen) – glijarm helemaal naar voren getrokken (voor een compac- te transportstand) Borging van glijarm vrijmaken (zie afbeelding B1) Nadat de borging van de glijarm (28) is vrijgemaakt, is het complete glijmechanisme gereed voor gebruik. – Duw de klemhendel (25) tot aan de aanslag omlaag. – De klemspie van de klemhendel geeft de beide onderste scharnierdelen van de glijarm vrij. Glijarm borgen (zie afbeelding B2) Glijarm helemaal naar achter geschoven: – Schuif de glijarm (28) tot aan de aanslag naar achter. – De beide bovenste scharnierdelen van de glijarm staan nu rechtop en zijn gesloten. – Trek de klemhendel (25) omhoog tot de klemspie tussen de beide onderste scharnierdelen van de glijarm ge- plaatst is. – De helemaal naar achter geschoven glijarm (28) is daar- door vergrendeld. Glijarm helemaal naar voren getrokken: – Trek de glijarm (28) tot aan de aanslag naar voren. – Het glijmechanisme is nu helemaal uitgeschoven. – Trek de klemhendel (25) omhoog tot de klemspie tussen de beide onderste scharnierdelen van de glijarm ge- plaatst is. – De helemaal naar voren getrokken glijarm (28) is daar- door vergrendeld. Werkvoorbereiding Zaagtafel verlengen (zie afbeelding C) Ondersteun het vrije einde van een lang werkstuk, bijvoor- beeld door er iets onder te leggen. De zaagtafel kan met behulp van de zaagtafelverlengingen (7) naar links en rechts vergroot worden. – Klap de klemhendel (51) naar binnen. – Trek de zaagtafelverlenging (7) tot aan de gewenste leng- te naar buiten (maximaal 250 mm). – Voor het vastzetten van de zaagtafelverlenging duwt u de klemhendel (51) weer naar buiten. Aanslagrail verschuiven (zieafbeeldingenD–E) Bij het zagen van horizontale en/of verticale verstekhoeken moet u afhankelijk van zaagrichting de linker of rechter verstelbare aanslagrail (5) naar buiten trekken of helemaal verwijderen. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 115 verticale ver- stekhoek horizontale ver- stekhoek 0°–47° (links) ≤44° (rechts/links) – Draai de vergrendelschroef (52) los. – Trek de linker verstelbare aanslagrail (5) helemaal naar buiten. 0°–47° (links) ≥45° (rechts/links) – Draai de vergrendelschroef (52) los. – Trek de linker verstelbare aanslagrail (5) helemaal naar buiten. – Verwijder de verstelbare aanslagrail naar boven toe. – Verwijder de vergrendelschroef (52). 0°–47° (rechts) ≤44° (rechts/links) – Draai de vergrendelschroef (52) los. – Trek de rechter verstelbare aanslagrail (5) helemaal naar buiten. – Verwijder de verstelbare aanslagrail naar boven toe. 0°–47° (rechts) ≥45° (rechts/links) Demping van de glijarm instellen (zieafbeeldingF) Het glijmechanisme van de glijarm (28) is in de fabriek voor- af ingesteld en is bij levering van het elektrische gereed- schap niet gedempt. U kunt de demping van het glijmechanisme individueel bij de demper (53) instellen: hard – gecontroleerde werkbewegingen; zacht – snel zagen. – Draai de beide stelschroeven (54) los met de binnenzes- kantsleutel (4 mm) (17) voor een zachtere demping – of – Draai de beide stelschroeven (54) steviger vast voor een hardere demping. Werkstuk bevestigen (zie afbeeldingG) Zet het werkstuk altijd vast om een optimale arbeidsveilig- heid te waarborgen. Bewerk geen werkstukken die te klein zijn om te worden vastgezet. – Duw het werkstuk stevig tegen de aanslagrails (6) en (5). – Steek de meegeleverde lijmklem (19) in een van de daar- voor bestemde boorgaten (55). – Draai de vleugelschroef los en pas de lijmklem aan het werkstuk aan. Draai de vleugelschroef weer vast. – Draai het draadeind (57) stevig vast en zet zo het werk- stuk vast. Werkstuk losmaken – Voor het losmaken van de lijmklem draait u het draadeind (57) linksom. Horizontale en verticale verstekhoeken instellen Om nauwkeurig zagen te waarborgen, dient u na intensief ge- bruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen. Daarvoor is ervaring en speciaal gereedschap vereist. De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit. u Draai de vastzetknop (11) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien. Horizontale verstekhoeken instellen Horizontale standaard verstekhoeken instellen (zie afbeelding H) Voor het snel en nauwkeurig instellen van vaak gebruikte horizontale verstekhoeken zijn op de zaagtafel inkepingen (15) aangebracht: links rechts

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Draai de vastzetknop (11) los, als deze is vastgedraaid. – Trek aan de hendel (12) en draai de zaagtafel (38) tot aan de gewenste inkeping naar links of rechts. – Laat de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken. – Draai de vastzetknop (11) weer vast. Willekeurige horizontale verstekhoeken instellen (zie afbeelding I) De horizontale verstekhoek kan in een bereik van 52° (linker- zijde) tot 60° (rechterzijde) ingesteld worden. – Draai de vastzetknop (11) los, als deze is vastgedraaid. – Trek aan de hendel (12) en duw tegelijkertijd op de ver- grendelklem (10) tot deze in de daarvoor bestemde groef vastklikt. Daardoor kan de zaagtafel vrij bewegen. – Draai de zaagtafel (38) met de vastzetknop naar links of rechts tot de hoekaanduiding (58) de gewenste horizon- tale verstekhoek aangeeft. – Draai de vastzetknop (11) weer vast. – Om de hendel (12) weer los te maken (voor het instellen van horizontale standaard verstekhoeken), trekt u de hendel omhoog. De vergrendelklem (10) springt in zijn oorspronkelijke positie terug en de hendel (12) kan weer in de inkepingen (15) vastklikken. Verticale verstekhoeken instellen De verticale verstekhoek kan in een bereik van 47° (linkerzij- de) tot 47° (rechterzijde) ingesteld worden. Voor het snel en nauwkeurig instellen van vaak gebruikte ver- ticale verstekhoeken zijn aanslagen voor de hoeken 0°, 22,5°, 45° en 47° aangebracht. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)116 | Nederlands Verticaal verstekhoekbereik links instellen (45° tot 0°) – Trek de linker verstelbare aanslagrail (5) helemaal naar buiten. – Draai de spangreep (13) los. – Draai de glijarm (28) met de handgreep (1) naar links tot de hoekaanduiding (33) de gewenste verticale verstek- hoek aangeeft. – Houd de glijarm (28) in deze stand vast en draai de span- greep (13) weer stevig vast. De klemkracht van de spangreep moet de stand van de glijarm bij elke willekeurige verticale verstekhoek stabiel vasthouden. Verticaal verstekhoekbereik rechts instellen (0° tot 45°) (zieafbeeldingJ) – Trek de rechter verstelbare aanslagrail (5) helemaal naar buiten. – Draai de spangreep (13) los. – Kantel de glijarm (28) met de handgreep (1) uit de 0°-po- sitie iets naar links en draai de draaiknop (39) tot het ge- wenste verticale verstekhoekbereik aangegeven wordt. – Draai de glijarm (28) met de handgreep (1) naar rechts tot de hoekaanduiding (21) de gewenste verstekhoek aangeeft. – Houd de glijarm (28) in deze stand vast en draai de span- greep (13) weer stevig vast. De klemkracht van de spangreep moet de stand van de glijarm bij elke willekeurige verticale verstekhoek stabiel vasthouden. Verticale standaard verstekhoek 0° instellen Om ervoor te zorgen dat de verticale standaard verstekhoek 0° gemakkelijk weer ingesteld kan worden, klikt de draaiknop (39) in het linker verti- cale verstekhoekbereik vast. – Draai de glijarm (28) vanaf rechts over de 0°-positie. Totaal verticaal verstekhoekbereik instellen (–47° tot +47°) – Trek de beide verstelbare aanslagrails (5) helemaal naar buiten. – Draai de spangreep (13) los. – Kantel de glijarm (28) met de handgreep (1) uit de 0°-po- sitie iets naar links en draai de draaiknop (39) tot het ge- wenste verticale verstekhoekbereik aangegeven wordt. – Draai de glijarm (28) met de handgreep (1) naar links of rechts tot de hoekaanduiding (33) of (21) de gewenste verticale verstekhoek aangeeft. – Houd de glijarm (28) in deze stand vast en draai de span- greep (13) weer stevig vast. De klemkracht van de spangreep moet de stand van de glijarm bij elke willekeurige verticale verstekhoek stabiel vasthouden. Verticale standaard verstekhoek 22,5° instellen (zie afbeelding K) Trek de instelknop (34) helemaal naar buiten en draai deze 90°. Daarna draait u de glijarm (28) met de handgreep (1) tot de glijarm hoorbaar vastklikt. Ingebruikname Inschakelen (zieafbeeldingL) – Voor het inschakelen van het elektrische gereedschap schuift u eerst de inschakelblokkering (2) naar het mid- den en drukt u vervolgens op de aan/uit-schakelaar (59) en houdt u deze ingedrukt. Aanwijzing: Om veiligheidsredenen kan de aan/uit-schake- laar (59) niet vergrendeld worden, maar moet tijdens het ge- bruik voortdurend ingedrukt blijven. Uitschakelen – Voor het uitschakelen laat u de aan/uit-schakelaar (59) los. Aanloopstroombegrenzing De elektronische aanloopstroombegrenzing begrenst het vermogen bij het inschakelen van het elektrische gereed- schap en maakt het gebruik met een zekering van 16A mo- gelijk. Aanwijzing: Als het elektrische gereedschap direct na het inschakelen met vol toerental draait, dan zijn de aanloop- stroombegrenzing en de nulspanningsbeveiliging uitgeval- len. Het elektrische gereedschap moet onmiddellijk naar de klantenservice worden opgestuurd. Aanwijzingen voor werkzaamheden Algemene aanwijzingen voor het zagen Zaaglijn markeren (zie afbeelding M) Twee laserstralen geven de zaagbreedte van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeu- rig in de juiste positie plaatsen zonder de pendelbescherm- kap te openen. – Schakel de laserstralen met de schakelaar (60) in. – Stel uw markering op het werkstuk af langs de beide la- serstralen. Aanwijzing: Controleer vóór het zagen of de zaagbreedte nog correct aangegeven wordt Laser afstellen. De laserstra- len kunnen worden versteld, bijvoorbeeld door de trillingen bij intensief gebruik. Positie van de gebruiker (zie afbeelding N) u Ga niet op één lijn met het zaagblad vóór het elektri- sche gereedschap staan, maar altijd opzij van het zaagblad. Op deze manier is uw lichaam beschermd te- gen een mogelijke terugslag. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNederlands | 117 – Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad. – Houd uw armen niet gekruist voor de glijarm (28). Inlegplaten vervangen (zie afbeelding O) De rode inlegplaten (9) kunnen na langer gebruik van het elektrische gereedschap verslijten. Vervang defecte inlegplaten. – Zet het elektrische gereedschap in de werkstand. – Draai de schroeven (61) er met de binnenzeskantsleutel (4 mm) (17) uit en verwijder de oude inlegplaten. – Leg de nieuwe rechter inlegplaat erin. – Draai de inlegplaat met de schroeven (61) zover mogelijk naar rechts vast, zodat over de hele lengte van de mogelij- ke afkortbeweging het zaagblad niet in aanraking komt met de inlegplaat. – Herhaal de werkstappen op dezelfde manier voor de nieu- we linker inlegplaat. Toegestane werkstukafmetingen Maximale werkstukken: horizontale ver- stekhoek verticale ver- stekhoek Hoogte x breedte [mm] Werkstuk tegen aanslagrail Werkstuk tegen afstandaanslag (acces- soire) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (links) 51 x 341 51 x 295 0° 45° (rechts) 38 x 341 38 x 295 45° 45° (links) 51 x 240 51 x 200 45° 45° (rechts) 38 x 240 38 x 200 Minimale werkstukken (= alle werkstukken die met de meegeleverde lijmklem (19) links of rechts van het zaagblad vastgezet kunnen worden): 160 x 335 mm (lengte x breedte) Maximale zaagdiepte (0°/0°): 104 mm Zagen Zagen zonder afkortbeweging (kappen) (zieafbeeldingP) – Schuif de glijarm (28) helemaal naar achter en borg deze in deze positie. Zorg ervoor dat de diepteaanslag (30) helemaal naar bin- nen geduwd is en de afstelschroef (29) bij het bewegen van de glijarm zonder de diepteaanslag te raken door de uitsparing past. – Zet het werkstuk overeenkomstig de afmetingen vast. – Stel indien nodig de gewenste verstekhoek (horizontaal en/of verticaal) in. – Schakel het elektrische gereedschap in. – Beweeg de glijarm (28) met de handgreep (1) langzaam omlaag. – Zaag het werkstuk met een gelijkmatige voorwaartse be- weging door. – Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen. – Beweeg de glijarm (28) langzaam naar boven. Zagen met afkortbeweging (zie afbeelding Q) u Houd de handgreep vóór het inschakelen en tijdens de gehele zaagbewerking goed vast. Voer bij het zagen een gecontroleerde beweging met de glijarm uit. Een moment van onoplettendheid kan door de uiterst licht lo- pende glijarm tot ernstig letsel leiden. – Maak de borging van de glijarm (28) los. Controleer door uittrekken en terugschuiven van de glij- arm (28) of het complete glijmechanisme gereed is voor gebruik. – Zet het werkstuk overeenkomstig de afmetingen vast. – Stel indien nodig de gewenste verstekhoek (horizontaal en/of verticaal) in. – Trek de glijarm (28) met de handgreep (1) zo ver van de aanslagrail (6) weg tot het zaagblad zich vóór het werk- stuk bevindt. – Schakel het elektrische gereedschap in. – Beweeg de glijarm (28) met de handgreep (1) langzaam omlaag. – Duw nu de glijarm (28) in de richting van de aanslagrail (6) en zaag het werkstuk met een gelijkmatige voorwaart- se beweging door. – Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen. – Beweeg de glijarm (28) langzaam naar boven. Werkstukken van gelijke lengte zagen (zieafbeeldingR) Voor het eenvoudig zagen van werkstukken van gelijke leng- te kunt u de lengtegeleider (36) (accessoire) gebruiken. U kunt de lengtegeleider aan beide zijden van de zaagtafel- verlenging (7) monteren. – Draai de vergrendelschroef (35) los en klap de lengtege- leider (36) over de klemschroef (62). – Draai de vergrendelschroef (35) weer vast. – Stel de zaagtafelverlenging (7) op de gewenste lengte in. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)118 | Nederlands Diepteaanslag instellen (groef zagen) (zie afbeelding S) De diepteaanslag moet worden versteld, wanneer u een groef wilt zagen of een afstandaanslag wilt gebruiken. – Draai de diepteaanslag (30) naar buiten. – Draai de glijarm (28) met de handgreep (1) in de gewens- te positie. – Verdraai de afstelschroef (29) tot het schroefuiteinde de diepteaanslag (30) raakt. – Beweeg de glijarm (28) langzaam naar boven. Speciale werkstukken Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan. Maak indien nodig speciale houders. Profielplinten bewerken Profielplinten kunt u op twee verschillende manieren bewer- ken: Positionering van het werkstuk Vloerplint Plafondplint – tegen de aansla- grail geplaatst – vlakliggend op de zaagtafel Bovendien kunt u afhankelijk van de breedte van de profiel- plint met of zonder afkortbeweging zagen. Test de ingestelde verstekhoek (horizontaal en/of verticaal) altijd eerst op een stuk afvalhout. Basisinstellingen controleren en instellen Om nauwkeurig zagen te waarborgen, dient u na intensief ge- bruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen. Daarvoor is ervaring en speciaal gereedschap vereist. De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit. Laser afstellen Aanwijzing: Voor het testen van de laserfunctie moet het elektrische gereedschap op de stroomvoorziening zijn aan- gesloten. u Bedien tijdens het afstellen van de laser (bijv. bij het bewegen van de gereedschaparm) nooit de aan/uit- schakelaar. Onbedoeld starten van het elektrische ge- reedschap kan tot letsel leiden. – Zet het elektrische gereedschap in werkstand. – Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°. De hendel (12) moet merkbaar in de inkeping vastklik- ken. Controleren (zie afbeelding T1) – Teken op het werkstuk een rechte zaaglijn. – Beweeg de glijarm (28) met de handgreep (1) langzaam omlaag. – Lijn het werkstuk zodanig uit dat de tanden van het zaag- blad en de zaaglijn op één lijn liggen. – Houd het werkstuk in deze stand vast en beweeg de glij- arm langzaam weer omhoog. – Zet het werkstuk vast. – Schakel de laserstralen met de schakelaar (60) in. De laserstralen moet over de hele lengte links en rechts op dezelfde afstand van de op het werkstuk getekende zaaglijn lopen, ook wanneer de glijarm omlaag wordt bewogen. Laserbeschermkap verwijderen (zie afbeelding T2) – Draai de twee schroeven (63) van de laserbeschermkap (27) los met de binnenzeskantsleutel (4 mm) (17). Aanwijzing: Om de voorste scroef van de laserbescherm- kap te bereiken, moet u de glijarm iets omlaag draaien tot de binnenzeskantsleutel door een van de sleuven van de pendelbeschermkap gestoken kan worden. Gelijke ligging instellen (zie afbeelding T3) – Verwijder de laserbeschermkap (27).

1. Instellen van de rechter laserstraal:

– Draai de achterste stelschroef (64) met de binnenzes- kantsleutel (18) tot de rechter laserstraal over de gehele lengte gelijk ligt met de op het werkstuk getekende zaag- lijn. Daarbij wordt de linker laserstraal meebewogen. Als u tegen de klok in draait, beweegt de laserstraal van links naar rechts. Als u met de klok mee draait, beweegt de laser- straal van rechts naar links.

2. Instellen van de linker laserstraal:

EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlij- nen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij: * Radiaalzaag Productnummer
