사용 설명서 GST 160 CE Professional BOSCH

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)444 | 한국어

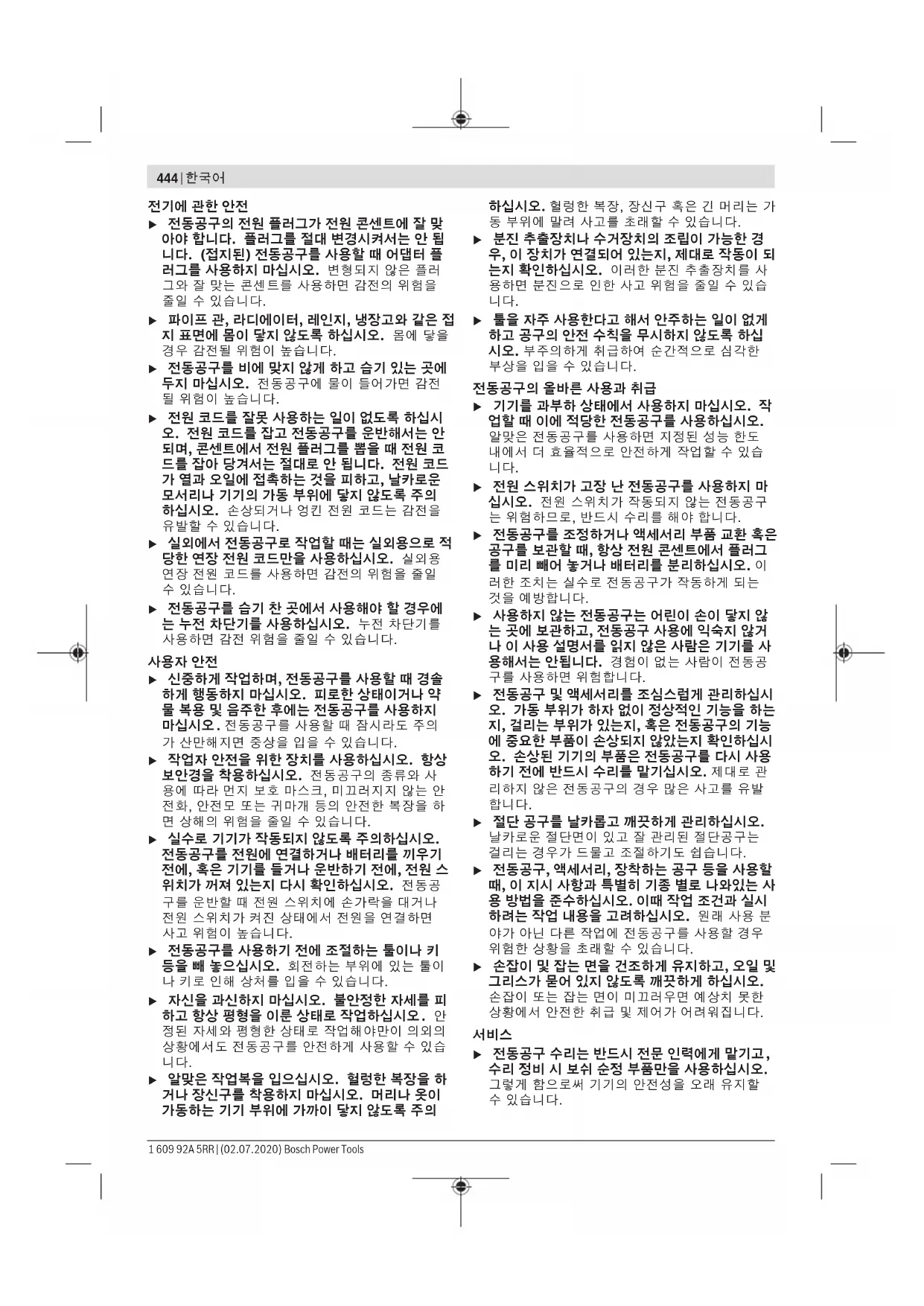

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 445 마이터 톱에 대한 안전 경고사항 u 마이터 톱은 목재나 목재와 유사한 제품을 절단 하는 데 사용하는 공구이기 때문에 바, 로드, 스터 드 등 철 재질의 절단을 위한 연마 절단 휠과 함께 사용할 수 없습니다. 연마 분진 때문에 하부 가드 등 움직이는 부분이 걸릴 수 있습니다. 연마 절단 에서 발생하는 불꽃으로 하부 가드나 기타 플라 스틱 부분이 탈 수 있습니다. u 가능할 때는 언제나 클램프를 사용해 작업 재료 를 지지하십시오. 작업 재료를 손으로 지지할 때 는 항상 손과 톱날 양쪽의 거리를 최소 100mm 정도로 유지하십시오. 이 톱이 너무 작아 안정적 으로 클램핑할 수 없거나 손으로 잡을 수 없는 작 업 재료를 절단하는 데 사용하지 마십시오. 손이 톱날에 너무 가까우면 톱날에 닿아 부상을 당할

u 작업 재료는 클램프로 고정되거나 펜스와 테이블 에 모두 고정되어야 합니다. “손으로” 작업 재 료를 절단하거나 톱날로 이송하지 마십시오. 통 제되지 않거나 움직이는 작업 재료가 고속으로 튀어 부상을 당할 수 있습니다. u 톱이 작업 재료를 관통하도록 미십시오. 톱이 작 업 재료를 관통하도록 잡아당기지 마십시오. 절 단하려면, 톱 머리를 들어올리고 절단하지 않으 면서 작업 재료 위로 톱 머리를 잡아당긴 다음 모 터 시동을 걸고 톱 머리를 아래로 누르면서 작업 재료를 관통하도록 톱을 미십시오. 잡아당기는 스트로크에서 절단하면 톱날이 작업 재료 위로 올라가 톱날이 작업자 쪽으로 튀어 위험할 수 있

u 절대로 톱날 앞이나 뒤에서 절단선 위에 손을 교 차시키지 마십시오. “손을 교차시켜” 작업 재 료를 지지하면(예: 톱날의 오른쪽에서 왼손으로 작업 재료 고정 또는 그 반대) 매우 위험합니다. u 톱날이 회전하는 동안 목재 부스러기 제거나 다 른 이유로 톱날 양쪽으로부터 100mm보다 가까 운 거리에서 손을 펜스 뒤로 가져가지 마십시오. 회전하는 톱날과 손이 가까우면 심각한 부상을

u 절단하기 전에 작업 재료를 검사하십시오. 작업 재료가 휘거나 뒤틀리면 표면이 펜스를 향해 바 깥쪽으로 휜 상태로 클램핑하십시오. 항상 절단 선을 따라 작업 재료, 펜스 및 테이블 사이에 간격 이 없게 하십시오. 휘거나 뒤틀린 작업 재료는 비 틀리거나 변형될 수 있고 절단하는 동안 회전하 는 톱날에 걸릴 수 있습니다. 작업 재료에 못이나 이물질이 없어야 합니다. u 톱을 사용하기 전에 테이블에서 작업 재료를 제 외한 모든 공구, 목재 부스러기 등을 치우십시오. 목재나 다른 물체의 작은 부스러기나 헐거운 조 각이 회전하는 톱날에 닿아 고속으로 튈 수 있습

u 한 번에 한 작업 재료만 절단하십시오. 여러 작업 재료를 쌓으면 적절히 클램핑하거나 지지할 수 없어 절단 중에 톱날에 걸리거나 톱날이 움직일

u 사용 전에 마이터 톱을 단단하고 평평한 작업 표 면에 놓으십시오. 작업 표면이 단단하고 평평하 면 마이터 톱이 불안정해질 위험이 감소합니다. u 작업을 계획하십시오. 베벨 또는 마이터 각도 세 팅을 변경할 때마다 작업 재료를 지지할 수 있도 록 조절식 펜스를 올바르게 세팅해야 하고 톱날 이나 가이드 시스템을 방해하지 않아야 합니다. 공구를 켜지 않고 테이블에 작업 재료가 없는 상 태에서 마이터 톱을 절단 시뮬레이션을 통해 움 직여 펜스를 방해하거나 펜스를 절단할 위험이 없는지 확인하십시오. u 작업 재료가 테이블 상단보다 넓거나 긴 경우 테 이블 익스텐션이나 쏘홀스 같은 적절한 지지대를 사용하십시오. 마이터 톱 테이블보다 길거나 넓 은 작업 재료를 안전하게 고정하지 않으면 기울 어질 수 있습니다. 절단된 조각이나 작업 재료가 기울 경우 하부 가드를 들어 올리거나 회전하는 톱날에 의해 튈 수 있습니다. u 사람을 테이블 익스텐션의 대용물이나 추가 지지 대로 이용하지 마십시오. 작업 재료를 불안정하 게 지지하면 절단 작업 중에 톱날이 걸리거나 작 업 재료가 움직여 작업자와 조수를 회전하는 톱 날로 끌어당길 수 있습니다. u 절단된 조각이 회전하는 톱날에 걸리거나 눌릴 수 있습니다. 길이 스토퍼 등을 사용해 제한하면 절단된 조각이 톱날에 끼어 튈 위험이 있습니다. u 항상 로드나 튜브 같은 원형 재료를 적절히 지지 하도록 고안된 클램프나 치공구를 사용하십시오. 로드는 절단되는 동안 회전하는 경향이 있기 때 문에 톱날이 “걸리고” 작업 재료와 작업자의 손이 톱날 쪽으로 당겨질 수 있습니다. u 톱날을 작업 재료에 밀착하기 전에 톱날을 전속 력으로 회전시키십시오. 그러면 작업 재료가 튈

u 작업 재료나 톱날이 걸리면 마이터 톱을 끄십시 오. 모든 움직이는 부분이 멈출 때까지 기다리고 전원 플러그를 뽑거나 배터리 팩을 제거하십시 오. 그런 다음 걸린 재료를 빼내십시오. 작업 재료 가 걸린 상태로 계속 작업하면 제어력을 잃거나 마이터 톱이 손상될 수 있습니다. u 절단이 끝난 후 스위치를 풀고 톱 머리를 아래로 누른 다음 톱날이 멈출 때까지 기다린 후 절단된 조각을 제거하십시오. 관성 정지하고 있는 톱날 가까이에 손을 대면 위험합니다. u 절단이 끝나지 않았거나 톱 머리가 완전히 아래 위치에 있기 전에 스위치를 풀었을 경우 손잡이 를 단단히 잡으십시오. 톱의 제동력으로 톱 머리 가 갑자기 아래로 당겨져 부상을 당할 수 있습니

u 작업장을 청결하게 유지하십시오. 자재가 혼합되 면 특히 위험합니다. 경합금 분진은 연소 또는 폭 발을 일으킬 수 있습니다. u 절대로 무디거나 금이 간 톱날 혹은 휘거나 손상 된 톱날을 사용하지 마십시오. 무디거나 방향이 잘못된 톱날을 사용하면 톱 간격이 아주 좁아져 과도한 마찰, 톱날의 물림 혹은 반동을 유발하게

Bosch Power Tools 1 609 92A 5RR | (02.07.2020)446 | 한국어 u 고합금 고속강(HSS)으로 된 톱날은 사용하지 마 십시오. 이런 톱날은 쉽게 부러질 수 있습니다. u 항상 주축 구멍의 크기와 모양(다이아몬드형 또 는 원형)이 맞는 톱날을 사용하십시오. 톱날이 장 착된 장비와 맞지 않으면 중심을 벗어난 상태로 작동되어 제어가 어려울 수 있습니다. u 절대로 전동공구가 작동하는 동안 절단 부위에서 절단 나머지 조각이나 톱밥 등을 제거하지 마십 시오. 툴 암을 항상 중립 위치에 두고 나서 전동공 구의 스위치를 끄십시오. u 작업을 마치고 나서 톱날이 완전히 식은 후에 톱 날을 만지십시오. 톱날이 작업하는 동안 아주 뜨 거워질 수 있습니다. u 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있

u 내장된 레이저를 다른 타입의 레이저로 교체하지 마십시오. 이 전동공구에 적합하지 않은 레이저 는 사람에게 위험할 수 있습니다. u 레이저 장치를 개조하지 마십시오. 사용자 설명 서에 나와 있는 설정 방법을 준수할 때 안전한 사

사람이나 동물에게 레이저 광선을 비추 거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수

u 전동공구에 있는 경고판들이 잘 보이도록 하십시

다음에 나와있는 기호는 귀하의 전동공구를 사용하는 데 중요할 수 있습니다. 그러므로 기호와 그 의미를 잘 기억해 두십시오. 기호를 제대로 이해하면 전동공구를 더욱 쉽고 안전하게 사용할 수 있습니다.

레이저 등급 1 전동공구가 작동하는 동안 손을 톱 날 쪽으로 두지 마십시오. 톱날에 닿게 되면 상해 위험이 있습니다. 분진 마스크를 착용하십시오. 보안경을 착용하십시오. 귀마개를 착용하십시오. 소음으로 인해 청각을 상실할 수 있습니다. 위험 부위! 가능한 한 이 부위에 손 과 팔, 손가락을 가까이 대지 마십

툴 암의 가동 부위 사이로 손을 대 지 마십시오. 손가락이 끼여 중상을

Ø 30 Ø 305 mm 톱날의 수치를 확인하십시오. 구멍 의 직경은 툴 스핀들에 정확히 맞아 야 합니다. 리덕션 링 사용해야 하 는 경우, 리덕션 링의 치수가 블레 이드 두께와, 구멍의 직경, 툴 스핀 들의 직경에 맞는지 확인하십시오. 톱날과 함께 공급되는 리덕션 링을 최대한 활용하십시오. 톱날 직경은 기호에 적혀 있는 내용 과 일치해야 합니다. 전동공구를 운반할 때 표시된 부위 (손잡이) 혹은 운반용 손잡이만을

절대로 툴 암의 손잡이를 잡은 채 전동공구를 운반하지 마십시오.

수직 베벨 각도를 설정하는 방법을 단계적으로 표시합니다.

3. 노브로 원하는 수직 마이터 각도

톱날이 왼쪽으로 기울어짐 (45°...0°) 톱날이 오른쪽으로 기울어짐 (0°...45°) 툴 암의 전체 진폭 범위(– 47°...+47°)

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 고정식 공구로, 목재를 직선으로 켜 는 작업 및 절단하는 작업에 사용해야 합니다. 이때 수평 마이터 각도는 –52° ~ +60°이며, 수직 마이터 각도는 (좌측) 47°에서 (우측) 47°까지 가능합니다. 전동공구의 성능은 경목과 연목, 파티클 보드 및 섬 유판을 절단하도록 설계되어 있습니다. 적합한 톱날을 사용하면 알루미늄 프로파일과 플라 스틱을 절단할 수도 있습니다.

제품의 주요 명칭에 표기되어 있는 번호는 기기 그 림이 나와있는 면을 참고하십시오. (1) 손잡이 (2) 전원 스위치용 시동 안전 잠금장치 (3) 안전반 (4) 하부 안전반 (5) 위치 조절이 가능한 펜스 (6) 펜스 (7) 톱 테이블 연장장치 (8) 조립용 구멍 (9) 작업 표면 보호대 (10) 잠금 브래킷 (11) (수평) 다양한 마이터 각도를 위한 잠금 손

(12) (수평) 마이터 각도 설정용 레버 (13) 다양한 (수직) 마이터 각도를 위한 고정 레

(15) (수평) 표준 마이터 각도 표시 홈 (16) 홈 파인 잡는 부위 (17) 육각키(6 mm/4 mm) (18) 육각키(2 mm) (19) 순간 고정 클램프 (20) 롤러 (21) 우측 (수직) 마이터 각도 범위(0° ~ 47°)용

(22) 보호가드 (23) 톱밥 배출구 (24) 공구 연동 어댑터 (25) 글라이딩 장치의 잠금 레버 (26) 레이저 경고판 (27) 레이저 보호캡 (28) 툴 암 (29) 깊이 조절자의 조정 나사 (30) 깊이 조절자 (31) 운반 안전장치 (32) (수직) 마이터 각도용 눈금 (33) 좌측 (수직) 마이터 각도 범위(47° ~ 0°)용

(34) (수직) 22.5° 마이터 각도용 조절 노브 (35) 길이 조절자 잠금 나사

(37) (수평) 마이터 각도 눈금 (38) 톱 테이블 (39) 마이터 각도 범위(수직) 조절용 노브 (40) 톱날 (41) 레이저빔 발사구 (42) 하부 안전반의 막대 잠금 나사 (43) 하부 안전반의 막대 (44) 앞쪽 고정 나사 (커버 판/하부 안전반) (45) 뒤쪽 고정 나사 (커버 판/하부 안전반) (46) 커버 판 (47) 스핀들 잠금장치 (48) 톱날 고정용 육각 볼트 (49) 고정 플랜지 (50) 내부 고정 플랜지 (51) 톱 테이블 연장장치의 잠금 레버 (52) 위치 조절이 가능한 펜스의 잠금 나사 (53) 제동장치 Bosch Power Tools 1 609 92A 5RR | (02.07.2020)448 | 한국어 (54) 제동용 세팅 나사들 (55) 순간 고정 클램프용 구멍 (56) 날개 나사 (57) 나사산 로드 (58) (수평) 마이터 각도용 각도 표시기 (59) 전원 스위치 (60) 레이저 전원 스위치(절단선 표시) (61) 작업 표면 보호대용 볼트 (62) 길이 조절자 클램핑 나사

(63) 레이저 보호캡용 나사 (64) 레이저 위치 설정용 세팅 나사(일직선) (65) 레이저 조립판용 고정 나사 (66) 레이저 하우징용 고정 나사 (67)

(69) 기본 설정 0°(수직 마이터 각도)용 세팅 나

(70) 기본 설정 45°(좌측 수직 마이터 각도)용 세

(71) 기본 설정 45°(우측 수직 마이터 각도)용 세

(72) (수평) 마이터 각도 눈금용 세팅 나사 (73) (수평) 각도 표시기용 볼트 (74) 다양한 (수직) 마이터 각도를 위한 고정 레 버의 고정력 세팅 나사 (75) 접착형 스트랩 A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

mm 30 30 30 허용되는 작업물 크기(최대/최소): (참조 „작업물 허용 크기“, 페이지453)

u 실수로 전동공구가 작동하지 않도록 주의하십시 오. 조립을 하거나 전동공구에 모든 작업을 하기 전에 반드시 콘센트에서 전원 플러그를 빼 놓으

이를 위해 설명서 초반에 제시된 공급 내역의 그림에 유의하십시오. 전동공구를 처음 사용하기 전에 먼저 아래에 열거된 부품이 모두 공급되었는지 확인해 보십시오: – 톱날이 조립된 슬라이딩 각도 절단기 (40) 1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 449 – 잠금 손잡이 (11) – 육각키 (17) – 육각키 (18) – 순간 고정 클램프 (19) 지침: 혹시 전동공구가 손상되지 않았는지 확인해

전동공구를 계속 사용하기 전에 보호장치나 경미하 게 손상된 부품이 아무 하자 없이 제대로 기능을 하 는지 조심스럽게 확인해 보아야 합니다. 또한 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 없는지 혹은 부품이 손상되지 않았는지 확인 하십시오. 기기를 제대로 작동하려면 모든 부품이 올바르게 조립되어 있어야 하고 모든 조건을 만족해

손상된 보호장치나 부품은 지정 서비스 센터에 맡겨 수리하거나 교환하도록 해야 합니다. 공급 부품 외 추가로 필요한 공구: – 십자형 스크류 드라이버 – 양구 스패너(크기: 8 mm) – 링 스패너, 양구 스패너, 소켓 스패너(크기: 10 mm 및 17 mm)

– 모든 공급되는 부품을 조심스럽게 포장에서 꺼내

– 전동기기와 함께 공급되는 액세서리에서 포장재

잠금 손잡이 조립하기(그림 a 참조) – 잠금 손잡이 (11) 를 레버 (12) 위쪽의 해당되는

u 절단 작업을 하기 전에 항상 잠금 손잡이 (11) 를 꽉 조이십시오. 그렇지 않으면 톱날이 작업물에

고정식 혹은 이동식 조립 u 안전한 작업을 하려면 전동공구를 사용하기 전에 먼저 작업대 처럼 안정적이고 평평한 작업면 위 에 조립해야 합니다. 작업대에 조립하기(그림b1참조) – 전동공구를 적당한 고정 볼트를 사용하여 작업대 에 고정하십시오. 이때 구멍 (8) 을 사용하십시

– 전동공구의 아래 부분을 시중에서 구매가 가능한 순간 고정 클램프를 사용하여 작업대에 고정하십

보쉬 절단기 스탠드에 조립하기 (그림b2참조) (GTA 2500 W, GTA 3700, GTA 3800) 보쉬사의 GTA-절단기 스탠드를 사용하면 높이 조절 이 가능한 발이 있어 전동공구를 각종 바닥 면에 안 정된 상태로 세울 수 있습니다. 절단기 스탠드의 작 업물 받침대는 긴 작업물 작업 시 받쳐 줍니다. u 절단기 스탠드에 첨부되어 있는 모든 경고 사항 과 사용 설명서를 자세히 읽고 지켜야 합니다. 경 고 사항과 사용 설명서를 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니

u 전동공구를 조립하기 전에 절단기 스탠드를 제대 로 세워야 합니다. 절단기 스탠드를 올바르게 세 워야 쓰러질 위험이 줄어듭니다. – 전동공구를 운반 시의 위치로 절단기 스탠드 위

분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다. 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유 발시키게 됩니다. 석면 성분을 포함한 재료는 전문 가만 작업할 수 있습니다. – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2가 장착된 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진 이 쉽게 발화할 수 있습니다. 분진 및 톱밥 추출장치가 분진, 톱밥 혹은 작업물의 파편으로 막힐 수 있습니다. – 이러한 경우 전동공구의 스위치를 끄고 전원 콘 센트에서 플러그를 빼십시오. – 톱날이 완전히 정지할 때까지 기다리십시오. – 막히게 된 원인을 찾아 해결하십시오.

집진을 위해 공구 연동 어댑터 (24) 에도 집진 호스 (Ø 35 mm)를 연결하십시오. – 집진 호스를 공구 연동 어댑터 (24) 에 연결하십

진공 청소기는 작업하는 소재에 적당한 것이어야 합

특히 건강에 유해한 발암성 혹은 건조한 분진을 처 리해야 할 경우에는 특수한 청소기를 사용해야 합니

공구 연동 어댑터 청소하기 완벽한 집진 효과를 보장하려면 주기적으로 공구 연 동 어댑터 (24) 를 청소해야 합니다. – 공구 연동 어댑터 (24) 를 톱밥 배출구 (23) 에서

– 작업물의 부스러기와 톱밥을 제거하십시오. – 공구 연동 어댑터가 톱밥 배출구의 걸이에 끼워 질 때까지 돌리며 눌러 톱밥 배출구에 다시 끼웁

Bosch Power Tools 1 609 92A 5RR | (02.07.2020)450 | 한국어 톱날 교환하기(그림 c1−c4 참조) u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱 날에 닿게 되면 상해를 입을 수 있습니다. 반드시 허용되는 최고 RPM이 전동공구의 무부하 속도보다 높은 톱날만 사용해야 합니다. 이 사용 설명서에 나와있는 특성 자료에 부합하고 EN 847‑1 기준에 따라 검증되었다는 것이 표시되 어 있는 톱날만 사용하십시오. 본 전동공구는 제조사가 권장하는 작업 자재와 톱날 만 사용하십시오. 이를 통해 톱니 과열 현상을 방지

– 전동공구를 작업 위치로 둡니다. – 막대 (43) 가 아래로 매달릴 때까지 잠금 나사 (42) 를 손으로 돌려 풀어주십시오. – 고정 나사 (44) 를 육각키(4 mm) (17) 로 (약 2

나사를 완전히 빼지 마십시오. – 고정 나사 (45) 를 육각키(4 mm) (17) 로 (약 6

나사를 완전히 빼지 마십시오. – 커버 판 (46) 을 고정 나사 (45) 에서 앞으로 당 겨 아래로 빼십시오. – 하부 안전반 (4) 을 뒤로 젖힌 후 이 위치에서 하 부 안전반을 잡고 계십시오. – 막대 (43) 를 고정 나사 (45) 위에 있는 구멍에

이렇게 하면 하부 안전반을 열린 상태로 유지할

– 육각 볼트 (48) 를 육각키( mm) (17) 로 돌리면 서 스핀들 잠금장치 (47) 가 맞물려 고정될 때까

– 스핀들 잠금장치 (47) 를 누른 상태에서 육각 볼 트 (48) 를 시계 방향으로 돌려 빼내십시오(왼나

– 고정 플랜지 (49) 를 분리하십시오. – 톱날 (40) 을 분리하십시오.

u 톱날을 끼울 때 톱니의 절단 방향(톱날에 표시된 화살표 방향)이 안전반에 나와있는 화살표 방향 과 일치해야 하는지 확인하십시오! 필요에 따라, 장착하기 전에 조립하려는 모든 부품 을 깨끗이 닦으십시오. – 새 톱날을 고정 플랜지 (50) 안쪽에 끼우십시오. – 고정 플랜지 (49) 및 육각 볼트 (48) 를 끼우십시 오. 스핀들 잠금장치 (47) 가 맞물려 고정될 때까 지 누른 다음, 육각 볼트를 시계 반대 방향으로 조

– 고정 나사 (45) 에서 막대 (43) 를 풀고, 하부 안 전반 (4) 을 다시 아래로 끼우십시오. – 커버 플레이트 (46) 를 다시 고정 나사 (45) 아래

– 고정 나사 (45) 및 (44) 를 다시 끼워 조입니다. – 막대 (43) 를 원래 위치로 민 후 잠금 나사 (42) 를 다시 손으로 조이십시오.

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. 운반 안전장치(그림A참조) 다른 장소에서 사용하기 위해 전동공구를 운반할 때 운반 안전장치 (31) 를 이용하여 수월하게 다룰 수

전동공구의 안전장치 풀기(작업 위치) – 손잡이 (1) 에 있는 툴 암 (28) 을 아래쪽으로 눌 러 운반 안전장치 (31) 를 푸십시오. – 운반 안전장치 (31) 를 바깥쪽으로 끝까지 당기

– 툴 암 (28) 을 천천히 위로 올립니다. 전동공구 고정하기(운반 위치) – 툴 암 (28) 을 완전히 뒤쪽으로 민 후 그 위치에

– 운반 안전장치 (31) 가 완전히 안쪽으로 들어갈 때까지 툴 암을 아래쪽으로 이동시키십시오. 기타 지침: (참조 „운반(그림Z참조)“, 페이 지456)

툴 암 (28) 의 글라이딩 장치는 잠금 레버 (25) 로 고정할 수 있습니다. 이때 2가지의 툴 암 위치가 가

– 툴 암을 완전히 뒤로 민 위치(절단 작업 시) – 툴 암을 완전히 앞으로 당긴 위치(운송 시 위치) 툴 암 풀어주기(그림 B1 참조) 툴 암 (28) 을 풀어주면 글라이딩 장치를 완전히 사

– 잠금 레버 (25) 를 끝까지 아래로 누르십시오. – 잠금 레버의 고정 홈은 툴 암의 양쪽 하부 연결 부 위를 자유롭게 합니다. 툴 암 고정하기(그림 B2 참조) 툴 암을 완전히 뒤로 민 위치: – 툴 암 (28) 을 뒤로 끝까지 밉니다. – 이제 툴 암의 양쪽 상부 연결 부위가 수직으로 위 치하며 잠긴 상태입니다. – 고정 홈이 툴 암의 양쪽 하부 연결 부위 사이에 있 게 될 때까지 잠금 레버 (25) 를 위로 당기십시

– 이렇게 하면 완전히 뒤로 밀려진 툴 암 (28) 이

툴 암을 완전히 앞으로 당긴 위치: – 툴 암 (28) 을 앞으로 끝까지 당깁니다. – 이제 글라이딩 장치가 완전히 나온 것입니다. 1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 451 – 고정 홈이 툴 암의 양쪽 하부 연결 부위 사이에 있 게 될 때까지 잠금 레버 (25) 를 위로 당기십시

– 이렇게 하면 완전히 앞으로 당겨진 툴 암 (28) 이

톱 테이블 연장하기(그림 C 참조) 긴 작업물의 경우 끝 부위를 받쳐 주어야 합니다. 톱 테이블은 톱 테이블 연장장치 (7) 를 사용하여 좌측 및 우측으로 연장할 수 있습니다. – 잠금 레버 (51) 를 안쪽으로 젖히십시오. – 원하는 길이에 맞춰 톱 테이블 연장장치 (7) 를 바깥쪽으로 당기십시오(최대 250 mm). – 톱 테이블 연장장치를 고정시키려면 잠금 레버 (51) 를 다시 바깥쪽으로 누르십시오. 펜스 이동하기(그림D–E참조) 수평 그리고/또는 수직 마이터 각도 절단 시 절단 방향에 따라 좌측 또는 우측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽으로 당기거나 또는 완전히 제거하십시오.

– 잠금 나사 (52) 를 푸십시오. – 좌측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽으로 끝까지 당기십시

– 잠금 나사 (52) 를 푸십시오. – 좌측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽으로 끝까지 당기십시

– 위치 조절이 가능한 펜스를 위쪽으로 올려 빼내십시오. – 잠금 나사 (52) 를 제거하십시오. 0°–47°

– 잠금 나사 (52) 를 푸십시오. – 우측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽으로 끝까지 당기십시

– 위치 조절이 가능한 펜스를 위쪽으로 올려 빼내십시오. 0°–47°

툴 암의 제동 조절하기(그림F참조) 툴 암 (28) 의 글라이딩 장치는 공장 출시 시 사전 설정되어 있으며, 전동공구 공급 시 제동되어 있지

글라이딩 장치의 제동을 제동장치 (53) 에서 개별 적으로 조절할 수 있습니다: 하드 – 조심스러운 작업 동작, 소프트 – 신속한 절단작업. – 소프트 제동을 원하면 2개의 세팅 나사 (54) 를 육각키(4 mm) (17) 로 풀어 주거나

– 하드 제동을 원하면 2개의 세팅 나사 (54) 를 조

작업물 고정하기(그림 G 참조) 작업을 안전하게 실시하려면 작업물을 항상 단단히

크기가 너무 작아 고정하기 어려운 작업물에는 작업

– 작업물을 펜스 (6) 및 (5) 쪽으로 세게 누르십시

– 함께 공급된 순간 고정 클램프 (19) 를 이에 해당 하는 구멍 (55) 중 하나에 끼웁니다. – 날개 나사 를 풀고 순간 고정 클램프를 작업물에 맞게 맞춥니다. 날개 나사를 다시 조입니다. – 나사산 로드 (57) 를 단단히 조여 작업물을 고정

– 순간 고정 클램프를 풀려면 나사산 로드 (57) 를 시계 반대 방향으로 돌리면 됩니다. 수평 및 수직 마이터 각도 설정하기 정밀한 절단 작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고 필 요에 따라 다시 설정해야 합니다. 이 경우 경험이 있어야 하고 해당하는 특수공구가

보쉬 지정 서비스 센터에서 작업을 올바르고 신속하

u 절단 작업을 하기 전에 항상 잠금 손잡이 (11) 를 꽉 조이십시오. 그렇지 않으면 톱날이 작업물에

수평 마이터 각도 조절하기 수평 표준 마이터 각도 설정하기(그림 H 참조) 자주 사용하는 수평 마이터 각도를 신속하고 정확하 게 설정하기 위해 톱 테이블에 각도 표시 홈 (15) 이

45°, 31.6°, 22.5°, 15° 15°, 22.5°, 31.6°, 45°, 60° – 잠금 손잡이 (11) 가 조여져 있으면 이를 푸십시

Bosch Power Tools 1 609 92A 5RR | (02.07.2020)452 | 한국어 – 레버 (12) 를 당겨 원하는 각도 표시 홈이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌

– 레버에서 다시 손을 뗍니다. 이때 레버가 확실히 표시 홈에 걸려야 합니다. – 잠금 손잡이 (11) 를 다시 조이십시오. 다양한 수평 마이터 각도 설정하기(그림 I 참조) 수평의 마이터 각도는 (좌측) 52° ~ (우측) 60° 범 위에서 조절할 수 있습니다. – 잠금 손잡이 (11) 가 조여져 있으면 이를 푸십시

– 레버 (12) 를 당기고 동시에 잠금 브래킷 (10) 이 해당되는 홈에 맞물려 고정될 때까지 미십시오. 이를 통해 톱 테이블을 자유롭게 움직일 수 있습

– 톱 테이블 (38) 을 각도 표시기 (58) 에 원하는 마이터 각도가 보일 때까지 잠금 손잡이 좌우로

– 잠금 손잡이 (11) 를 다시 조이십시오. – (수평 표준 마이터 각도를 맞추기 위해) 레버 (12) 를 다시 풀려면, 레버를 위로 당기십시오. 잠금 브래킷 (10) 이 원래의 위치로 돌아가고, 레 버 (12) 가 각도 표시 홈 (15) 에 다시 걸리게 됩

수직 마이터 각도 조절하기 수직 마이터 각도는 (좌측) 47° ~ (우측) 47° 범위 에서 조절할 수 있습니다. 자주 사용하는 마이터 각도를 신속하고 정확하게 설 정하기 위해 각도 0°, 22.5°, 45° 및 47°의 스톱 위 치가 미리 정해져 있습니다. 좌측 수직 마이터 각도 범위(45° ~ 0°) 조절하기 – 좌측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽 으로 끝까지 당기십시오. – 고정 레버 (13) 를 푸십시오. – 손잡이 (28) (1) 에 있는 툴 암을 각도 표시기 (33) 원하는 수직 마이터 각도가 보일 때까지 왼

– 툴 암 (28) 을 이 위치에 유지한 상태로 고정 레 버 (13) 를 다시 조입니다. 고정 레버의 고정력은 다양한 수직 마이터 각도 에서 툴 암의 위치를 안전하게 유지해야 합니다. 우측 수직 마이터 각도 범위(0°~45°) 조절하기(그 림J참조) – 우측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽 으로 끝까지 당기십시오. – 고정 레버 (13) 를 푸십시오. – 손잡이 (1) 에 있는 툴 암 (28) 을 0° 위치에서 약 간 좌측으로 기울인 상태에서, 원하는 마이터 각 도 범위가 보일 때까지 노브 (39) 를 돌립니다. – 손잡이 (1) 에 있는 툴 암 (28) 을 각도 표시기 (21) 에서 원하는 마이터 각도가 보일 때까지 우

– 툴 암 (28) 을 이 위치에 유지한 상태로 고정 레 버 (13) 를 다시 조입니다. 고정 레버의 고정력은 다양한 수직 마이터 각도 에서 툴 암의 위치를 안전하게 유지해야 합니다. 수직 표준 마이터 각도 0° 조절하기 수직 표준 마이터 각도 0°를 약간만 다시 조절할 수 있도록, 노브 (39) 를 좌측 수직 마이터 각도 영역으로 고정하여 끼우십시

– 툴 암 (28) 을 우측에서 0° 위치 위쪽으로 젖히십

전체 수직 마이터 각도 범위(–47° ~ +47°) 조절하

– 위치 조절이 가능한 양쪽 펜스 (5) 를 완전히 바 깥쪽으로 당기십시오. – 고정 레버 (13) 를 푸십시오. – 손잡이 (1) 에 있는 툴 암 (28) 을 0° 위치에서 약 간 좌측으로 기울인 상태에서, 원하는 마이터 각 도 범위가 보일 때까지 노브 (39) 를 돌립니다. – 각도 표시기 (33) 또는 (21) 에 원하는 수직 마이 터 각도가 보일 때까지 손잡이 (1) 에 있는 툴 암 (28) 을 좌측 또는 우측으로 움직입니다. – 툴 암 (28) 을 이 위치에 유지한 상태로 고정 레 버 (13) 를 다시 조입니다. 고정 레버의 고정력은 다양한 수직 마이터 각도 에서 툴 암의 위치를 안전하게 유지해야 합니다. 수직 표준 마이터 각도 22.5° 조절하기(그림 K 참

노브 (34) 를 완전히 바깥쪽으로 당긴 후 90° 정도 회전시키십시오. 그리고 나서 손잡이 (1) 에 있는 툴 암 (28) 이 맞물려 고정되는 소리가 들릴 때까지

전원 켜기(그림L참조) – 전동공구의 전원을 켜려면 먼저 시동 안전 잠금 장치 (2) 를 중앙으로 민 다음 전원 스위치 (59) 를 누른 후 누른 상태를 계속 유지하십시오. 지침: 작업 안전상의 이유로 전원 스위치 (59) 를 고 정할 수 없으므로, 작동 중에 이를 계속 누르고 있어

– 전원을 끄려면 전원 스위치 (59) 에서 손을 떼십

전자식 시동 전류 제한장치는 전동공구의 스위치를 켤 때 그 성능을 제한하여, 16 A 퓨즈를 사용하면

지침: 전동공구의 스위치를 켰을 때 즉시 최고 속도 로 작동하면 시동 전류 제한장치가 고장입니다. 전 동공구를 즉시 서비스 센터에 보내십시오, "고객 서 비스 및 사용 안내" 단락에 나온 주소 참조.

절단기에 관한 일반 사항 절단선 표시하기(그림 M 참조) 2개의 레이저빔은 톱날의 절단 너비를 표시하기 때 문에 절단 작업 시 하부 안전반을 열지 않고도 작업 물을 정확하게 위치시킬 수 있습니다. – 스위치 (60) 를 통해 레이저빔의 전원을 켜십시

– 작업물의 표시가 2개의 레이저 선 사이에 있도록

지침: 절단 작업을 하기 전에 절단 폭이 정확하게 표 시되어 있는지 확인하십시오레이저 조정하기. 레이 저빔은 집중적으로 사용할 때 진동 등으로 인해 위 치가 바뀔 수 있습니다. 작업자의 위치(그림 N 참조) u 톱날과 일직선으로 전동공구 앞쪽에 서지 말고, 항상 톱날에 비스듬히 옆으로 서십시오. 이렇게 하면 반동이 생길 경우에 대비할 수 있습니다. – 손, 손가락, 팔을 회전하는 톱날 가까이에 두지 마

– 툴 암 (28) 에서 양팔이 교차하지 않도록 하십시

작업 표면 보호대 교환하기(그림 O 참조) 전동공구를 장기간 사용하면 적색 작업 표면 보호대 (9) 가 마모될 수 있습니다. 손상된 작업 표면 보호대를 교환하십시오. – 전동공구를 작업 위치로 둡니다. – 나사 (61) 를 육각키(4 mm) (17) 로 풀고 나서 오래된 작업 표면 보호대를 빼내십시오. – 새로운 오른쪽 작업 표면 보호대를 끼웁니다. – 작업 표면 보호대는 볼트 (61) 를 이용해 최대한 우측으로 체결하여 움직일 수 있는 전체 길이에 서 톱날이 작업 표면 보호대에 닿지 않게 하십시

– 새로운 왼쪽 작업 표면 보호대도 마찬가지 방법

높이 x 폭 [mm] 펜스에 있는 작업물 스페이서(액세서리)에 있는 작업물 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (좌측) 51 x 341 51 x 295 0° 45° (우측) 38 x 341 38 x 295 45° 45° (좌측) 51 x 240 51 x 200 45° 45° (우측) 38 x 240 38 x 200 최소 작업물(= 함께 공급된 순간 고정 클램프 (19) 를 이용해 톱날의 좌측 또는 우측에 고정할 수 있는 모든 작업물): 160 x 335 mm (길이 x 폭) 최대 절단 깊이(0°/0°): 104 mm

측면 이동 없이 톱질하기(절단하기)(그림P참조) – 툴 암 (28) 을 완전히 뒤쪽으로 민 후 그 위치에

깊이 조절자 (30) 가 완전히 안쪽 끝까지 들어가 있는지, 툴 암을 움직일 때 조정 나사 (29) 가 깊 이 조절자에 닿지 않고 파인 곳 안으로 관통하여 잘 맞는지 확인해 보십시오. – 작업물을 크기에 맞게 고정하십시오. – 필요에 따라 원하는 각도(수평 그리고/또는 수 직)로 조절하십시오. – 전동공구의 스위치를 켜십시오. – 손잡이 (1) 를 이용하여 툴 암 (28) 을 서서히 아 래쪽으로 움직입니다. – 일정한 속도로 작업물에 절단작업을 하십시오. – 전동공구의 스위치를 끄고 나서 톱날이 완전히 정지할 때까지 기다립니다. – 툴 암 (28) 을 천천히 위로 올립니다. 측면 이동을 이용한 톱 작업(그림 Q 참조) u 스위치를 켜기 전에 그리고 절단작업 중 내내 손 잡이를 꽉 잡고 계십시오. 툴 암을 조심스러운 동 작으로 움직여 절단작업을 실시하십시오 . 잠시 라도 주의를 기울이지 않으면 극도로 가볍게 움 직이는 툴 암으로 인해 중상을 입을 수 있습니다. – 툴 암 (28) 을 풀어주십시오. 툴 암 (28) 을 당기고 밀어보면서 글라이딩 장치 가 완벽하게 작동하는지 확인해 보십시오. – 작업물을 크기에 맞게 고정하십시오. – 필요에 따라 원하는 각도(수평 그리고/또는 수 직)로 조절하십시오. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)454 | 한국어 – 톱날이 작업물 앞에 있을 때까지 손잡이 (1) 를 이용하여 툴 암 (28) 을 펜스 (6) 에서 멀리 당기

– 전동공구의 스위치를 켜십시오. – 손잡이 (1) 를 이용하여 툴 암 (28) 을 서서히 아 래쪽으로 움직입니다. – 이제 툴 암 (28) 을 펜스 (6) 방향으로 누르고 균 일한 이송 속도로 가공물을 절단하십시오. – 전동공구의 스위치를 끄고 나서 톱날이 완전히 정지할 때까지 기다립니다. – 툴 암 (28) 을 천천히 위로 올립니다. 동일한 길이의 작업물 절단하기(그림R참조) 작업물의 길이가 동일하게 절단하려면 길이 조절자 (36) (액세서리)를 사용할 수 있습니다. 톱 테이블 연장장치 (7) 의 양쪽 면에 길이 조절자 를 설치할 수 있습니다. – 고정 나사 (35) 를 풀고 길이 조절자 (36) 를 클 램핑 나사 (62) 위쪽으로 젖히십시오. – 잠금 나사 (35) 를 다시 꽉 조입니다. – 톱 테이블 연장장치 (7) 를 원하는 길이로 조정하

깊이 조절자 조절하기(홈 절단하기)(그림 S 참조) 홈파기 작업을 하거나 스페이서를 사용하고자 할 때 깊이 조절자를 조절해야 합니다. – 깊이 조절자 (30) 를 바깥쪽으로 젖히십시오. – 손잡이 (1) 에서 툴 암 (28) 을 원하는 위치로 움

– 나사 끝부위가 깊이 조절자 (30) 에 닿을 때까지 조정 나사 (29) 를 돌립니다. – 툴 암 (28) 을 천천히 위로 올립니다.

휘어지거나 둥근 형태의 작업물을 절단할 경우 특히 미끄러지지 않도록 주의해야 합니다. 절단선에 작업 물, 펜스 그리고 톱 테이블 사이에 조금의 틈도 있어

필요에 따라 특수한 고정대를 만들어야 합니다. 프로파일 몰딩 작업하기 프로파일 몰딩은 두 가지 방법으로 작업할 수 있습

또한 프로파일 몰딩의 너비에 따라 측면 이동을 하 거나 하지 않으면서 절단할 수 있습니다. (수평 그리고/또는 수직) 마이터 각도를 설정하고 나서 우선 쓸모 없는 목재에 시험해 보십시오. 기본 세팅 확인 및 조절하기 정밀한 절단 작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고 필 요에 따라 다시 설정해야 합니다. 이 경우 경험이 있어야 하고 해당하는 특수공구가

보쉬 지정 서비스 센터에서 작업을 올바르고 신속하

지침: 레이저 기능을 테스트하려면 전동공구를 전원 에 연결해야 합니다. u (툴 암이 움직일 경우 등) 레이저를 조정하는 동 안 절대로 전원 스위치를 켜지 마십시오. 전동공 구가 실수로 작동하게 되면 상해를 입을 수 있습

– 전동공구를 작업 위치로 둡니다. – 0° 각도 표시 홈 (15) 이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌리십시오. 이때 레 버 (12) 가 확실히 표시 홈에 걸려야 합니다. 확인하기(그림 T1 참조) – 작업물에 직선으로 절단선을 그립니다. – 손잡이 (1) 를 이용하여 툴 암 (28) 을 서서히 아 래쪽으로 움직입니다. – 톱날의 톱니가 절단선과 일직선이 되도록 작업물

– 작업물을 이 위치에서 꽉 잡은 상태에서 툴 암을 천천히 다시 위로 움직입니다. – 작업물을 제대로 고정하십시오. – 스위치 (60) 를 통해 레이저빔의 전원을 켜십시

레이저빔은 툴 암이 아래로 움직여도 작업물에 그려 진 절단선과의 간격이 전체 길이에서 왼쪽과 오른쪽 으로 간격이 동일해 합니다. 레이저 보호캡 제거하기(그림 T2 참조) – 레이저 보호캡 (27) 의 2개의 나사 (63) 를 육각 키(4 mm) (17) 로 풀어주십시오. 지침: 레이저 보호캡의 앞쪽 나사에 닿으려면, 육 각키를 하부 안전반의 틈새에 끼울 수 있을 때까 지 툴 암을 약간 아래로 움직여야 합니다. 일직선으로 맞추기(그림 T3 참조) – 레이저 보호캡 (27) 을 제거하십시오.

– 뒤쪽 세팅 나사 (64) 를 육각키 (18) 로 돌려서 오른쪽 레이저빔 전체 길이가 작업물에 표시된 절단선과 평행이 되도록 합니다. 이때 왼쪽 레이저빔도 같이 이동합니다. 시계 반대 방향으로 돌리면 레이저빔이 왼쪽에서 오 른쪽으로, 시계 방향으로 돌리면 레이저빔이 오른쪽 에서 왼쪽으로 움직입니다.

– 앞쪽 세팅 나사 (64) 를 육각키 ((18) 로 돌려서, 왼쪽 레이저빔과 작업물에 표시된 절단선의 간격 이 오른쪽 레이저빔과의 간격과 동일하게 합니

1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 455 시계 반대 방향으로 돌리면 레이저빔이 왼쪽에서 오 른쪽으로, 시계 방향으로 돌리면 레이저빔이 오른쪽 에서 왼쪽으로 움직입니다. – 레이저 보호캡 (27) 을 다시 고정시키십시오. 평행으로 맞추기(그림 T4 참조) – 레이저 보호캡 (27) 을 제거하십시오. – 고정 나사 (65) 를 육각키 (18) 로 (약 1–2번 돌 려) 풉니다. 나사를 완전히 빼지 마십시오. – 레이저빔이 전체 구간에서 작업물에 그려진 절단 선과 평행이 될 때까지 레이저의 조립판을 좌우

– 레이저의 조립판을 이 위치에 둔 상태에서 고정 나사 (65) 를 다시 조입니다. – 조절하고 난 후에 절단선과 일직선을 이루는지 다시 한번 확인해 보십시오. 경우에 따라 레이저 빔을 세팅 나사들 (64) 로 다시 조절하십시오. – 레이저 보호캡 (27) 을 다시 고정시키십시오. 툴 암이 움직일 때 생기는 측면 오차 조절하기(그림 T5 참조) – 레이저 보호캡 (27) 을 제거하십시오. – 양쪽의 고정 나사 (66) 를 육각키 (18) 로 (약 1– 2번 돌려) 풉니다. 나사를 완전히 빼지 마십시오. – 툴 암을 아래로 움직일 때 레이저빔이 옆으로 벗 어나지 않을 때까지 레이저 하우징을 좌우로 밀

– 조절하고 난 후에 절단선과 일직선을 이루는지 다시 한번 확인해 보십시오. 경우에 따라 레이저 빔을 세팅 나사들 (64) 로 다시 조절하십시오. – 레이저의 하우징을 이 위치에 둔 상태에서 고정 나사 (66) 를 다시 조입니다. – 레이저 보호캡 (27) 을 다시 고정시키십시오. 수직 표준 마이터 각도 0° 조절하기 – 전동공구를 운반할 때의 위치로 놓습니다. – 0° 각도 표시 홈 (15) 이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌리십시오. 이때 레 버 (12) 가 확실히 표시 홈에 걸려야 합니다. 확인하기(그림 U1 참조) – 각도 게이지를 90° 에 맞추고, 톱 테이블 (38) 상

각도 게이지의 암이 전체 길이에 걸쳐 톱날 (40) 과 정확히 맞아야 합니다. 조절하기(그림 U2 참조) – 고정 레버 (13) 를 푸십시오. – 양쪽 세팅 나사 (67) 를 소켓 스패너(10mm)로 (최소 1바퀴 이상 돌려) 풀어줍니다. – 세팅 나사 (69) 를 육각키(4 mm) (17) 로 (약 3

– 각도기 끝면이 톱날과 전체 구간에서 일직선상에 놓일 때까지 세팅 나사 (68) 를 육각키(4 mm) (17) 로 조이거나 혹은 풀어줍니다. – 고정 레버 (13) 를 다시 당겨 고정시킵니다. 그런 다음 먼저 세팅 나사 (69) 를 조인 후 세팅 나사 (67) 도 다시 조입니다. 각도 표시기 (33) 및 (21) 가 조절 후에도 눈금 (32) 의 0° 표시와 일치하지 않을 경우, 각도 표시기 의 고정 나사들을 십자형 스크류 드라이버로 풀고 나서 각도 표시기를 0° 표시대로 맞추십시오. 수직 표준 마이터 각도 (좌측) 45° 조절하기 – 전동공구를 작업 위치로 둡니다. – 0° 각도 표시 홈 (15) 이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌리십시오. 이때 레 버 (12) 가 확실히 표시 홈에 걸려야 합니다. – 좌측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽 으로 끝까지 당기십시오. – 고정 레버 (13) 를 풀고, 손잡이 (1) 에 있는 툴 암을 왼쪽으로 끝까지 움직이십시오(45°). 확인하기(그림 V1 참조) – 각도 게이지를 45° 에 맞추고, 톱 테이블 (38) 상

각도 게이지의 암이 전체 길이에 걸쳐 톱날 (40) 과 정확히 맞아야 합니다. 조절하기(그림 V2 참조) – 각도기 끝면이 톱날과 전체 구간에서 일직선상에 놓일 때까지 세팅 나사 (70) 를 양구 스패너 (8mm)로 조이거나 혹은 풀어 줍니다. – 고정 레버 (13) 를 다시 당겨 고정시킵니다. 각도 표시기 (33) 및 (21) 가 조절 후에도 눈금 (32) 의 45° 표시와 일치하지 않을 경우, 우선 마이 터 각도와 각도 표시기의 0° 설정이 제대로 되었는 지 확인해 보십시오. 그리고 나서 45° 수직 마이터 각도의 조절을 반복하십시오. 수직 표준 마이터 각도 (우측) 45° 조절하기 – 전동공구를 작업 위치로 둡니다. – 0° 각도 표시 홈 (15) 이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌리십시오. 이때 레 버 (12) 가 확실히 표시 홈에 걸려야 합니다. – 우측으로 위치 조절이 가능한 펜스 (5) 를 바깥쪽 으로 끝까지 당기십시오. – 고정 레버 (13) 를 푸십시오. – 손잡이 (1) 에 있는 툴 암을 0° 위치에서 약 간 좌측으로 기울인 상태에서, 우측 수직 마이터 각도 범위가 보일 때까지 노브 (39)

– 손잡이 (1) 에 있는 툴 암을 오른쪽으로 끝까지 돌리십시오(45°). 확인하기(그림 W1 참조) – 각도 게이지를 135° 에 맞추고, 톱 테이블 (38)

각도 게이지의 암이 전체 길이에 걸쳐 톱날 (40) 과 정확히 맞아야 합니다. 조절하기(그림 W2 참조) – 각도기 끝면이 톱날과 전체 구간에서 일직선상에 놓일 때까지 세팅 나사 (71) 를 양구 스패너 (8mm)로 조이거나 혹은 풀어 줍니다. – 고정 레버 (13) 를 다시 당겨 고정시킵니다. 각도 표시기 (33) 및 (21) 가 조절 후에도 눈금 (32) 의 45° 표시와 일치하지 않을 경우, 우선 마이 터 각도와 각도 표시기의 0° 설정이 제대로 되었는 Bosch Power Tools 1 609 92A 5RR | (02.07.2020)456 | 한국어 지 확인해 보십시오. 그리고 나서 45° 수직 마이터 각도의 조절을 반복하십시오. 수평의 마이터 각도용 눈금 맞추기 – 전동공구를 작업 위치로 둡니다. – 0° 각도 표시 홈 (15) 이 나올 때까지 톱 테이블 (38) 을 좌측 또는 우측으로 돌리십시오. 이때 레 버 (12) 가 확실히 표시 홈에 걸려야 합니다. 확인하기(그림 X1 참조) – 각도 게이지를 90° 에 맞추고, 펜스 (6) 와 톱날 (40) 사이의 톱 테이블 (38) 상에 놓습니다. 각도 게이지의 암이 전체 길이에 걸쳐 톱날 (40) 과 정확히 맞아야 합니다. 조절하기(그림X2참조) – 육각키(4mm)를 이용하여 4개의 세팅 나사 (72) (17) 를 모두 풀고, 톱 테이블 (38) 을 눈금 (37) 을 이용하여 각도 게이지의 암이 전 길이에 걸쳐 톱날과 일치할 때까지 돌려줍니다. – 볼트를 다시 꽉 조입니다. 조정 후 각도 표시기 (58) 가 눈금 (37) 의 0° 표시 와 일치하지 않을 경우, 십자 스크류 드라이버를 이 용하여 나사 (73) 를 풀고 각도 표시키를 0° 표시에

고정 레버 (13) 의 고정력 조절하기(그림 Y 참조) 고정 레버 (13) 의 고정력은 재조절이 가능합니다.

– 고정 레버의 고정력은 다양한 수직 마이터 각도 에서 툴 암의 위치를 안전하게 유지해야 합니다.

– 고정 레버 (13) 를 푸십시오. – 고정력을 줄이려면 세팅 나사 (74) 를 소켓 스패 너(17 mm) 로 시계 반대 방향으로 돌리고, 고정 력을 높이려면 시계 방향으로 돌리십시오. – 수직의 마이터 각도를 맞추고 고정 레버 (13) 를 다시 조이고 난 후, 원하는 고정력으로 되었는지

운반(그림Z참조) 전동공구를 운반하기 전에 다음의 조치를 취해야 합

– 툴 암 (28) 을 완전히 뒤쪽으로 민 후 그 위치에

– 깊이 조절자 (30) 가 완전히 안쪽 끝까지 들어가 있는지, 툴 암을 움직일 때 조정 나사 (29) 가 깊 이 조절자에 닿지 않고 파인 곳 안으로 관통하여 잘 맞는지 확인해 보십시오. – 운반 안전장치 (31) 가 안쪽 끝까지 들어갈 때까 지 툴 암을 아래쪽으로 이동시키십시오. – 톱 테이블 연장장치 (7) 를 안쪽으로 완전히 밀어

– 수직의 마이터 각도를 0°로 맞추고 고정 레버 (13) 를 조이십시오. – 톱 테이블 (38) 을 왼쪽으로 끝까지 돌리고 나서 잠금 손잡이 (11) 를 조이십시오. – 벨크로 스트랩 (75) 을 이용하여 전원 케이블을

– 전동공구에 고정되어 있지 않은 모든 액세서리

– 사용하지 않는 톱날들은 운반할 때 가능하면 케 이스에 넣어 잠가 두십시오. – 운반을 위해 톱 테이블 측면으로 홈 파인 잡는 부 위 (16) 쪽을 잡으십시오. u 전동공구를 운반할 때는 운반용 장치만 사용해야 하며, 어떠한 경우에도 보호 장치, 툴 암 또는 손 잡이를 사용하지 마십시오. 보수 정비 및 서비스

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. 연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에

하부 안전반은 항상 자유로이 움직이고 저절로 닫힐 수 있어야 합니다. 그렇기 때문에 하부 안전반 주위 를 항상 깨끗이 해야 합니다. – 작업을 진행한 후 항상 브러시를 사용하여 분진 과 톱밥을 제거하십시오. – 롤러 (20) 및 툴 암 (28) 을 정기적으로 닦아 주

절단기 스탠드 GTA 2500 W 0 601 B12 100 절단기 스탠드 GTA 3800 0 601 B24 000 목재용 진공 청소기 GAS 35 M AFC 0 601 9C3 100 목재, 판 소재 및 패널용 톱날 톱날 305 x 30 mm, 60개 톱니

플라스틱 및 비철금속용 톱날 톱날 305 x 30 mm, 96개 톱니

라미네이트 바닥재용 톱날 톱날 305 x 30 mm, 96개 톱니

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 457 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

기기와 액세서리 및 포장 등은 환경 친화적인 방법 으로 재생할 수 있도록 분류하십시오. 전동공구를 가정용 쓰레기로 처리하지

오직 EU 국가에만 해당: 전기장치 및 전자장치 노후기기에 관한 유럽 가이드 라인 2012/19/EU 및 국가별 해당 법에 따라 더 이 상 사용 불가능한 진공청소기는 별도로 수거하여 환 경보호 규정에 따라 재활용해야 합니다. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)458 | يبرع
