NAVODILA ZA UPORABO GST 160 CE Professional BOSCH

1. Sprostite vpenjalni ročaj

3. Nastavite navpično območje

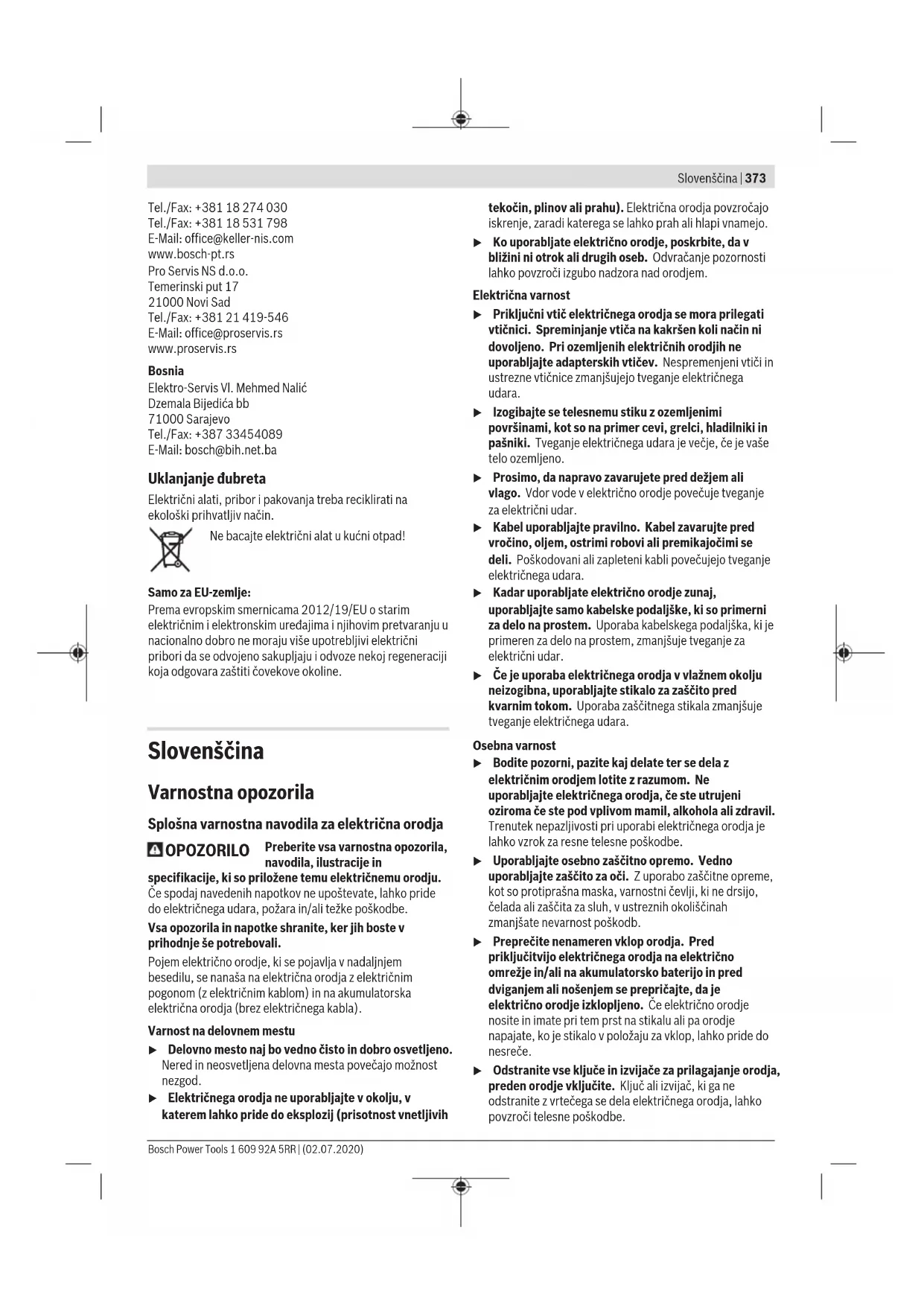

zajeralnega kota na vrtljivem gumbu Nastavitev navpičnih območij zajeralnega kota na vrtljivem gumbu: Nagib žaginega lista v levo (45° do 0°) Nagib žaginega lista v desno (0° do 45°) Celotno obračalno območje poteznega mehanizma (–47° do +47°) Opis izdelka in storitev Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe. Upoštevajte slike na začetku navodil za uporabo. Namenska uporaba Električno orodje se uporablja kot stacionarno orodje za izvajanje ravnih vzdolžnih in prečnih rezov v les. Možni so vodoravni zajeralni koti od –52° do +60° in navpični zajeralni koti od 47° (levo) do 47° (desno). Električno orodje je primerno za žaganje trdega in mehkega lesa ter ivernih in vlaknenih plošč. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSlovenščina | 377 Z uporabo ustreznih žaginih listov je mogoče žagati v aluminijaste profile in plastiko. Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. (1) Ročaj (2) Protivklopna zapora stikala za vklop/izklop (3) Zaščitni pokrov (4) Nihajni zaščitni pokrov (5) Premična prislonska letev (6) Prislonska letev (7) Podaljšek rezalne mize (8) Izvrtine za namestitev (9) Vložna plošča (10) Blokirna sponka (11) Čep za nastavitev poljubnega zajeralnega kota (vodoravno) (12) Ročica za prednastavitev zajeralnega kota (vodoravno) (13) Vpenjalna ročica za poljubne zajeralne kote (navpično) (14) Distančni prislon

(15) Zareze za standardne zajeralne kote (vodoravno) (16) Prijemalo (17) Notranji šestrobi ključ (6 mm/4 mm) (18) Notranji šestrobi ključ (2 mm) (19) Spona (20) Drsni valjček (21) Kazalec kota za desno območje zajeralnega kota (0°do 47°) (navpično) (22) Odvajalnik ostružkov (23) Izmet ostružkov (24) Odsesovalni adapter (25) Vpenjalna ročica drsnega mehanizma (26) Opozorilna nalepka laserja (27) Pokrov laserja (28) Drsna roka (29) Vijak za nastavitev omejevalnika globine (30) Omejevalnik globine (31) Transportno varovalo (32) Skala za nastavitev zajeralnega kota (navpično) (33) Kazalec kota za levo območje zajeralnega kota (47°do 0°) (navpično) (34) Nastavitveni gumb za 22,5°-zajeralni kot (navpično) (35) Blokirni vijak dolžinskega prislona

(36) Dolžinski prislon

(37) Skala za nastavitev zajeralnega kota (vodoravno) (38) Rezalna miza (39) Vrtljivi gumb za nastavitev območja zajeralnega kota (navpično) (40) Žagin list (41) Izstopna odprtina laserskega žarka (42) Blokirni vijak drogovja nihajnega zaščitnega pokrova (43) Drogovje premičnega zaščitnega pokrova (44) Sprednji pritrdilni vijak (prekrivna plošča/nihajni zaščitni pokrov) (45) Zadnji pritrdilni vijak (prekrivna plošča/nihajni zaščitni pokrov) (46) Pokrov (47) Blokada vretena (48) Vijak z notranjim šesterorobom za pritrditev žaginega lista (49) Vpenjalo (50) Notranja vpenjalna prirobnica (51) Vpenjalni vzvod podaljška rezalne mize (52) Blokirni vijak premične prislonske letve (53) Blažilnik (54) Nastavni vijaki za blaženje (55) Izvrtine za spono (56) Krilni vijak (57) Navojni drog (58) Kazalnik zajeralnega kota (vodoravno) (59) Stikalo za vklop/izklop (60) Stikalo za vklop/izklop laserja (označitev linije reza) (61) Vijaki za vložno ploščo (62) Pritrdilni vijak dolžinskega prislona

(63) Vijak za zaščitni pokrov laserja (64) Nastavitveni vijak za pozicioniranje laserja (poravnanost) (65) Pritrdilni vijak za montažno ploščo laserja (66) Pritrdilni vijak za ohišje laserja (67) / (68) / (69) Nastavitveni vijaki za osnovno nastavitev 0° (navpični zajeralni kot) (70) Nastavitveni vijak za osnovno nastavitev 45° (levi navpični zajeralni kot) (71) Nastavitveni vijak za osnovno nastavitev 45° (desni navpični zajeralni kot) (72) Nastavitveni vijak skale za zajeralni kot (vodoravno) (73) Vijak za kazalnik kota (vodoravno) (74) Nastavitveni vijak za držalno moč vpenjalnega ročaja za poljubni zajeralni kot (navpično) (75) Sprijemalni trak

Omejitev zagonskega toka ● – ● Vrsta laserja nm 650 650 650 mW <1 <1 <1 Razred laserja 1 1 1 Teža v skladu z EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Razred zaščite pred el. udarom / II / II / II Dimenzije primernih žaginih listov Premer žaginega lista mm 305 305 305 Debelina osnovnega žaginega lista mm 1,7−2,6 1,7−2,6 1,7−2,6 Najv. širina reza mm 3,2 3,2 3,2 Premer izvrtine mm 30 30 30 Dovoljene mere obdelovanca (največje/najmanjše): (glejte „Dovoljene mere obdelovanca“, Stran383) Informacija o hrupu Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-3-9. A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka93dB(A); raven zvočne moči106dB(A). Negotovost K=3dB. Uporabite zaščito za sluh! Vrednosti emisij hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primerne so tudi za začasno oceno obremenjenosti s hrupom. Navedena vrednost emisij hrupa velja za glavne načine uporabe električnega orodja. Če se električno orodje uporablja še v druge namene, z neustreznimi nastavki ali pri nezadostnem vzdrževanju, lahko vrednosti emisij hrupa odstopajo. To lahko obremenjenost s hrupom med uporabo občutno poveča. Za natančnejšo oceno emisij hrupa morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obremenjenost s hrupom med delom občutno zmanjša. Namestitev u Preprečite nenameren zagon električnega orodja. Pred montažo pribora ali drugimi popravki na električnem orodju izvlecite omrežni vtič iz vtičnice. Obseg dobave Upoštevajte prikaz obsega dobave na začetku navodil za uporabo. Pred prvo uporabo električnega orodja preverite, ali ste prejeli vse spodaj navedene dele: – Potezna žaga z nameščenim žaginim listom (40) – Pritrdilni čep (11) – Notranji šestrobi ključ (17) – Notranji šestrobi ključ (18) – Spona (19) Opomba: električno orodje preverite glede morebitnih poškodb. Pred nadaljnjo uporabo električnega orodja morate skrbno preveriti, ali zaščitne naprave oz. lažje poškodovane komponente delujejo brezhibno in v skladu s predvidenim načinom delovanja. Preverite, ali premični deli delujejo brezhibno in se ne zatikajo ter ali so deli poškodovani. Vsi deli morajo biti pravilno nameščeni in vsi pogoji izpolnjeni, da je zagotovljeno brezhibno delovanje orodja. Poškodovane zaščitne naprave in dele naj popravi ali zamenja pooblaščeni serviser. Orodja, ki so potrebna poleg tistih, ki so v obsegu dobave: – Križni izvijač 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSlovenščina | 379 – Viličasti ključ (velikost: 8 mm) – Obročni, viličasti ali nasadni ključ (velikosti: 10 mm in 17 mm) Namestitev sestavnih delov – Vse priložene dele previdno vzemite iz embalaže. – Z električnega orodja in priloženega pribora odstranite ves embalažni material. Namestitev pritrdilnega čepa (glejte sliko a) – Pritrdilni čep (11) privijte v ustrezno izvrtino nad ročico (12). u Pred žaganjem vedno trdno privijte pritrdilni čep (11). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu. Namestitev stacionarnega ali premičnega orodja u Da zagotovite varno uporabo, električno orodje pred uporabo namestite na ravno in stabilno delovno površino (npr. delovni pult). Namestitev na delovno površino (glejteslikob1) – Električno orodje s primernim navojnim spojem pritrdite na delovno površino. Uporabite izvrtine(8). ali – Noge električnega orodja z običajnim primežem trdno pritrdite na delovno površino. Namestitev na Boschevo delovno mizo (glejteslikob2) (GTA 2500 W, GTA 3700, GTA 3800) Boscheve delovne mize GTA so stabilna podpora za električno orodje na vsaki podlagi, saj imajo višinsko nastavljive noge. Nosilci obdelovanca na delovni mizi podpirajo dolge obdelovance. u Preberite vsa varnostna opozorila in navodila, ki so priložena delovni mizi. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe. u Pred namestitvijo električnega orodja delovno mizo pravilno sestavite. Brezhibna postavitev je pomembna, da preprečite zrušenje mize. – Električno orodje na delovno mizo postavite v transportnem položaju. Odsesavanje prahu/ostružkov Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini. Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. u Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname. Prah, odrezki in ostružki obdelovanca lahko zamašijo sesalnik prahu/odrezkov. – Izklopite električno orodje in potegnite omrežni vtič iz vtičnice. – Počakajte, da se žagin list popolnoma ustavi. – Ugotovite in odstranite vzrok blokade. Odsesavanje z zunanjim sesalnikom Za odsesavanje lahko na adapter za odsesavanje(24) priključite cev sesalnika prahu (premer35mm). – Povežite cev sesalnika prahu z adapterjem za odsesavanje(24). Sesalnik za prah mora ustrezati želenemu obdelovancu. Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah. Čiščenje odsesovalnega adapterja Za zagotavljanje optimalnega odsesavanja je potrebno redno čiščenje odsesovalnega adapterja (24). – Z zasukom potegnite odsesovalni adapter (24) z izmeta ostružkov (23). – Odstranite drobce obdelovanca in ostružke. – Z zasukom pritisnite odsesovalni adapter na izmet ostružkov tako daleč, da bo zaskočil nad držalnim obročem izmeta ostružkov. Menjava žaginega lista (glejte sliko c1−c4) u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. u Pri namestitvi žaginega lista nosite zaščitne rokavice. Pri dotiku žaginega lista obstaja nevarnost poškodbe. Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja. Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo, in ki so preizkušeni po EN 847‑1 ter ustrezno označeni. Uporabljajte samo žagine liste, ki jih je priporočil proizvajalec električnega orodja in ki so primerni za material, ki ga želite obdelati. S tem boste preprečili pregrevanje zob žaginega lista pri žaganju. Odstranitev žaginega lista – Električno orodje namestite v delovni položaj. – Ročno zategnite blokirni vijak(42), da lahko drogovje(43) prosto visi. – Sprostite pritrdilni vijak(44) (pribl. 2obrata) s šestrobim ključem(4mm)(17). Vijaka ne smete popolnoma izviti. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)380 | Slovenščina – Sprostite pritrdilni vijak(45)pribl. (6obratov) s šestrobim ključem(4mm) (17). Vijaka ne smete popolnoma izviti. – Prekrivno ploščo(46) potegnite s pritrdilnega vijaka(45) v smeri naprej in navzdol vstran. – Prestavite nihajni zaščitni pokrov(4) nazaj in ga zadržite v tem položaju. – Drog(43) z izvrtino obesite nad pritrdilni vijak(45). Na ta način nihajni zaščitni pokrov ostane v odprtem položaju. – Šestrobi vijak(48) vrtite s šestrobim ključem (mm)(17) in sočasno pritiskajte na blokado vretena(47), dokler se ne zaskoči. – Blokado vretena(47) držite pritisnjeno in šestrobi vijak(48) odvijte v desno (levi navoj!). – Odstranite vpenjalno prirobnico(49). – Snemite žagin list(40). Namestitev žaginega lista u Pri namestitvi upoštevajte, da mora biti smer rezanja zob (smer puščice na žaginem listu) usklajena s smerjo puščice na pokrovu! Po potrebi pred namestitvijo očistite vse dele, ki jih boste namestili. – Novi žagin list namestite na notranjo vpenjalno prirobnico (50). – Namestite vpenjalno prirobnico (49) in notranji šestrobi vijak (48). Pritiskajte na blokado vretena (47), dokler se ne zaskoči, in privijte vijak v levo. – Sprostite drog (43) s pritrdilnega vijaka (45) in pomaknite nihajni zaščitni pokrov (4) navzdol. – Prekrivno ploščo (46) pomaknite pod pritrdilni vijak (45). – Pritrdilne vijake (45) in (44) do konca privijte. – Drog (43) pomaknite v prvotni položaj in ročno zategnite blokirni vijak (42). Delovanje u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. Transportno varovalo (glejte slikoA) Transportno varovalo(31) omogoča lažje ravnanje z električnim orodjem med transportom na različna mesta uporabe. Odstranitev varovala električnega orodja (delovni položaj) – Drsno roko z ročajem (28)(1) potisnite nekoliko navzdol, da razbremenite transportno varovalo (31). – Transportno varovalo (31) popolnoma izvlecite. – Potezni mehanizem (28) počasi dvigujte. Namestitev varovala električnega orodja (transportni položaj) – Potisnite drsno roko(28) do konca nazaj in jo fiksirajte v tem položaju. – Drsno roko potiskajte navzdol, dokler ni mogoče transportnega varovala(31) pritisniti popolnoma navznoter. Več navodil: (glejte „Transport (glejteslikoZ)“, Stran385) Blokiranje poteznega mehanizma Drsni mehanizem drsne roke (28) lahko blokirate s pomočjo vpenjalne ročice (25). Pri tem sta možna dva položaja drsne roke: – Drsna roka potisnjena po konca nazaj (za odreze) – Drsna roka potisnjena do konca naprej (za kompaktni transportni položaj) Sprostitev drsne roke (glejte sliko B1) Po sprostitvi drsne roke (28) je celoten drsni mehanizem pripravljen za uporabo. – Vpenjalno ročico (25) potisnite do konca navzdol. – Zagozda vpenjalne ročice sprosti spodnji del poteznega mehanizma. Blokiranje poteznega mehanizma (glejte sliko B2) Potezni mehanizem, pomaknjen skrajno nazaj: – Potezni mehanizem(28) pomaknite skrajno nazaj. – Zgornja dela zgloba poteznega mehanizma sta sedaj zaprta in v pokončnem položaju. – Vpenjalno ročico (25) povlecite navzgor, tako da bo zagozda nameščena v spodnji del poteznega mehanizma. – Potezni mehanizem (28) je s tem blokiran skrajno nazaj. Potezni mehanizem, pomaknjen skrajno naprej: – Potezni mehanizem (28) pomaknite skrajno naprej. – Sedaj je potezni mehanizem v celoti izvlečen. – Vpenjalno ročico (25) povlecite navzgor, tako da bo zagozda nameščena v spodnji del poteznega mehanizma. – Potezni mehanizem (28) je s tem blokiran skrajno naprej. Priprava na delo Podaljšanje rezalne mize (glejte sliko C) Dolge obdelovance je treba na prostem koncu podložiti ali podpreti. S pomočjo podaljškov (7) lahko rezalno mizo razširite v levo in desno. – Vpenjalno ročico (51) premaknite navznoter. – Podaljšek rezalne mize (7) izvlecite do želene dolžine (največ 250 mm). – Vpenjalno ročico (51) znova potisnite navzven, da pritrdite podaljšek rezalne mize. Premik prislonske letve (glejteslikeD–E) Pri žaganju vodoravnih in/ali navpičnih zajeralnih kotov je treba glede na smer rezanja izvleči oziroma povsem odstraniti levo ali desno premično prislonsko letev(5). 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSlovenščina | 381 navpični zajeralni kot vodoravni zajeralni kot 0°–47° (levo) ≤44° (desno/levo) – Odvijte blokirni vijak(52). – Levo premično prislonsko letev(5) izvlecite do konca. 0°–47° (levo) ≥45° (desno/levo) – Odvijte blokirni vijak(52). – Levo premično prislonsko letev(5) izvlecite do konca. – Dvignite premično prislonsko letev. – Odstranite blokirni vijak(52). 0°–47° (desno) ≤44° (desno/levo) – Odvijte blokirni vijak(52). – Desno premično prislonsko letev(5) izvlecite do konca. – Dvignite premično prislonsko letev. 0°–47° (desno) ≥45° (desno/levo) Nastavitev blažilnika drsne roke (glejteslikoF) Drsni mehanizem drsne roke(28) je tovarniško prednastavljen in pri dobavi električnega orodja ni ublažen. Blaženje drsnega mehanizma lahko nastavite ločeno na blažilniku(53): trdo – kontrolirano premikanje med delom; mehko – hitro žaganje. – Oba nastavitvena vijaka(54) nekoliko odvijte s šestrobim ključem (4mm)(17) za mehkejše blaženje – ali – oba nastavitvena vijaka(54) bolj zategnite za trdejše blaženje. Pritrditev obdelovanca (glejte slikoG) Da zagotovite optimalno varnost pri delu, morate obdelovanec vedno trdno vpeti. Ne obdelujte obdelovancev, ki so premajhni za vpenjanje. – Obdelovanec močno pritisnite na prislonski letvi (6) in (5). – Priloženi primež (19) vstavite v eno od za to predvidenih izvrtin (55). – Odvijte krilni vijak in prilagodite spono obdelovancu. Nato spet privijte krilni vijak. – Navojno ročico (57) močno privijte in tako čvrsto vpnite obdelovanec. Sprostitev obdelovanca – Za sprostitev spone zavrtite navojni drog (57) v nasprotni smeri urnega kazalca. Nastavitev vodoravnih in navpičnih zajeralnih kotov Da zagotovite natančne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti. Za to potrebujete izkušnje in ustrezno orodje. To delo bo hitro in zanesljivo opravil Boschev servis. u Pred žaganjem vedno trdno privijte pritrdilni čep (11). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu. Nastavitev vodoravnih zajeralnih kotov Nastavitev vodoravnega zajeralnega kota (glejte sliko H) Za hitro in natančno nastavitev vodoravnih zajeralnih kotov, ki jih pogosto uporabljate so na rezalni mizi ustvarjene zareze (15): levo desno

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Če je nastavitveni čep (11) privit, ga odvijte. – Potegnite ročico (12) in rezalno mizo (38) vrtite, dokler ne dosežete želene leve ali desne zareze. – Nato ročico ponovno spustite. Ročica se mora občutno zaskočiti v zarezo. – Nastavitveni čep (11) ponovno privijte. Nastavitev poljubnih vodoravnih zajeralnih kotov (glejte sliko I) Vodoravni zajeralni kot je mogoče nastaviti v območju od 52° (levo) do 60° (desno). – Če je nastavitveni čep (11) privit, ga odvijte. – Povlecite za ročico (12) in sočasno pritiskajte na blokirno sponko (10), dokler se ta ne zaskoči v namenski utor. Zdaj lahko rezalno mizo prosto premikate. – Rezalno mizo (38) z nastavitvenim čepom zasukajte v levo ali desno, da se na kazalniku kota (58) prikaže želeni vodoravni zajeralni kot. – Nastavitveni čep (11) ponovno privijte. – Ročico (12) povlecite navzgor, da jo ponovno sprostite (za nastavitev vodoravnih standardnih zajeralnih kotov). Blokirna sponka (10) se vrne v prvotni položaj, ročica (12) pa se lahko ponovno zaskoči v zarezo (15). Nastavitev navpičnih zajeralnih kotov Navpični zajeralni kot je mogoče nastaviti v območju od 47° (levo) do 47° (desno). Za hitro in natančno nastavitev navpičnih zajeralnih kotov, ki jih pogosto uporabljate, je orodje opremljeno s prisloni za kote 0°, 22,5°, 45° in 47°. Nastavitev levega navpičnega območja zajeralnega kota (45° do 0°) Bosch Power Tools 1 609 92A 5RR | (02.07.2020)382 | Slovenščina – Levo nastavljivo prislonsko letev(5) izvlecite do konca. – Sprostite vpenjalni ročaj(13). – Drsno roko(28) z ročajem(1) premikajte v levo, dokler kazalnik kota(33) ne kaže želenega navpičnega zajeralnega kota. – Zadržite drsno roko(28) v tem položaju in potem znova zategnite vpenjalni ročaj(13). Drsna roka mora biti s pomočjo vpenjalnega ročaja dobro vpeta pri vsakem poljubnem navpičnem zajeralnem kotu. Nastavitev desnega navpičnega območja zajeralnega kota (0° do 45°) (glejteslikoJ) – Desno nastavljivo prislonsko letev(5) izvlecite do konca. – Sprostite vpenjalni ročaj(13). – Nagnite drsno roko(28) na ročaju(1) iz položaja 0° nekoliko v levo in zavrtite vrtljivi gumb(39) tako, da se prikaže želeno navpično območje zajeralnega kota. – Drsno roko(28) z ročajem(1) premikajte v desno, dokler kazalnik kota(21) ne kaže želenega zajeralnega kota. – Zadržite drsno roko(28) v tem položaju in potem znova zategnite vpenjalni ročaj(13). Drsna roka mora biti s pomočjo vpenjalnega ročaja dobro vpeta pri vsakem poljubnem navpičnem zajeralnem kotu. Nastavitev navpičnega standardnega zajeralnega kota 0° Za ponovno nastavitev standardnega zajeralnega kota 0° se vrtljivi gumb (39) zaskoči v levem navpičnem območju zajeralnega kota. – Obrnite potezni mehanizem (28) z desne prek položaja 0°. Nastavitev celotnega navpičnega območja zajeralnega kota (–47° do +47°) – Povlecite nastavljivi prislonski letvi(5) popolnoma navzven. – Sprostite vpenjalni ročaj(13). – Nagnite drsno roko(28) na ročaju(1) iz položaja 0° nekoliko v levo in zavrtite vrtljivi gumb(39) tako, da se prikaže želeno navpično območje zajeralnega kota. – Z ročajem(28) drsno roko(1) obrnite v levo ali desno, da bo kazalnik kota(33) ali(21) kazal želeni navpični zajeralni kot. – Zadržite drsno roko(28) v tem položaju in potem znova zategnite vpenjalni ročaj(13). Drsna roka mora biti s pomočjo vpenjalnega ročaja dobro vpeta pri vsakem poljubnem navpičnem zajeralnem kotu. Nastavitev navpičnega standardnega zajeralnega kota 22,5° (glejte sliko K) Nastavitveni gumb (34) pomaknite do konca navzven in ga zavrtite za 90°. Nato premaknite potezni mehanizem (28) z ročajem (1), da se drsna roka slišno zaskoči. Uporaba Vklop (glejteslikoL) – Za vklop električnega orodja najprej potisnite zaklep vklopa(2) proti sredini, nato pa pritisnite na stikalo za vklop/izklop(59) in ga držite pritisnjenega. Opomba: iz varnostnih razlogov stikala za vklop/izklop (59) ni mogoče zapahniti, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega. Izklop – Za izklop spustite stikalo za vklop/izklop (59). Omejitev zagonskega toka Elektronska omejitev zagonskega toka omeji zmogljivost električnega orodja pri vklopu in omogoča delovanje z varovalko 16A. Opomba: če električno orodje takoj po vklopu deluje s polnim številom vrtljajev, potem omejitev zagonskega toka in zaščita pred ponovnim vklopom ne delujeta. Električno orodje je treba nemudoma poslati naši servisni službi, naslove lahko najdete v odstavku „Servisna služba in svetovanje glede uporabe“. Navodila za delo Splošna navodila za žaganje Označevanje linije rezanja (glejte sliko M) Dva laserska žarka prikazujeta širino reza žaginega lista. Na ta način lahko natančno namestite obdelovanec za žaganje, ne da bi morali pri tem odpreti nihajni zaščitni pokrov. – S stikalom (60) vklopite laserske žarke. – Naravnajte oznako na obdelovancu vzdolž obeh linij. Opomba: pred žaganjem preverite, ali je širina rezanja še vedno pravilno označena Nastavitev laserja. Laserski žarki se lahko prestavijo npr. zaradi vibracij pri intenzivni uporabi. Položaj uporabnika (glejte sliko N) u Ne smete se postaviti pred električno orodje v linijo žaginega lista, temveč vedno le zamaknjeno ob strani žaginega lista. Tako telo zaščitite pred morebitnim povratnim udarcem. – Dlani, prstov in rok ne približujte vrtečemu se žaginemu listu. – Pred potezni mehanizem ne postavljajte rok (28). Menjava vložnih plošč (glejte sliko O) Rdeče vložne plošče (9) se lahko pri daljši uporabi električnega orodja obrabijo. Okvarjene vložne plošče zamenjajte. – Električno orodje namestite v delovni položaj. – Odvijte vijake (61) z notranjim šestrobim ključem (4 mm) (17) in odstranite stare vložne plošče. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSlovenščina | 383 – Namestite novo desno vložno ploščo. – Vložno ploščo z vijaki (61) privijte, kolikor je mogoče, da se žagin list med delom ne more dotakniti vložne plošče. – Navedene korake ponovite še za novo levo vložno ploščo. Dovoljene mere obdelovanca Največji obdelovanci: vodoravni zajeralni kot navpični zajeralni kot Višinaxširina[mm] Obdelovanec na prislonski letvi Obdelovanec na distančnem prislonu (dodatni pribor) 0° 0° 104x341 110x240 45° 0° 104x240 110x110 0° 45° (levo) 51x341 51x295 0° 45° (desno) 38x341 38x295 45° 45° (levo) 51x240 51x200 45° 45° (desno) 38x240 38x200 Najmanjši obdelovanci (= vsi obdelovanci, ki jih je mogoče s priloženim primežem(19) vpeti na levo ali desno stran žaginega lista): 160x335mm (dolžina x širina) Največja globina rezanja (0°/0°): 104mm Žaganje Žaganje brez potega (čelilno žaganje) (glejteslikoP) – Potisnite drsno roko(28) do konca nazaj in jo fiksirajte v tem položaju. Omejevalnik globine(30) mora biti potisnjen popolnoma navznoter, nastavitveni vijak(29) pa je mogoče skozi režo med premikanjem drsne roke namestiti tako, da se ne dotika omejevalnika globine. – Obdelovanec trdno vpnite glede na njegove dimenzije. – Po potrebi nastavite želen zajeralni kot (vodoravno in/ali navpično). – Vklopite električno orodje. – Vodite drsno roko(28) z ročajem(1) počasi navzdol. – Obdelovanec enakomerno podajajte. – Električno orodje izklopite in počakajte, da žagin list povsem obmiruje. – Drsno roko(28) počasi povlecite navzgor. Žaganje s potegom (glejte sliko Q) u Pred vklopom in med celotnim postopkom žaganja čvrsto držite ročaj. Med žaganjem nadzorovano premikajte potezni mehanizem. Trenutek nepazljivosti je dovolj, da pri lahko pomičnem poteznem mehanizmu povzroči hude poškodbe. – Sprostite drsno roko(28). Preverite pravilno delovanje celotnega drsnega mehanizma tako, da drsno roko(28) potegnete ven in spet potisnete nazaj. – Obdelovanec trdno vpnite glede na njegove dimenzije. – Po potrebi nastavite želen zajeralni kot (vodoravno in/ali navpično). – Drsno roko(28) povlecite z ročajem(1) tako daleč od prislonske letve(6), da je žagin list pred obdelovancem. – Vklopite električno orodje. – Vodite drsno roko(28) z ročajem(1) počasi navzdol. – Drsno roko(28) pritisnite proti prislonski letvi(6) in obdelovanec prežagajte z enakomernim podajanjem. – Električno orodje izklopite in počakajte, da žagin list povsem obmiruje. – Vodite drsno roko(28) počasi navzgor. Žaganje obdelovancev enakih dolžin (glejteslikoR) Za preprosto žaganje obdelovancev enakih dolžin lahko uporabite dolžinski prislon(36) (pribor). Dolžinski prislon lahko namestite na obeh straneh podaljška rezalne mize(7). – Odvijte blokirni vijak(35) in dolžinski prislon(36) namestite na pritrdilni vijak(62). – Blokirni vijak(35) ponovno privijte. – Nastavite želeno dolžino podaljška rezalne mize(7). Nastavitev omejevalnika globine (rezanje utora) (glejte sliko S) Globinski prislon morate prestaviti, če žagate utor ali če želite uporabiti distančnik. – Omejevalnik globine (30) pomaknite navzven. – Potezni mehanizem (28) z ročajem (1) namestite v želeni položaj. – Nastavitveni vijak (29) vrtite, dokler se konec vijaka ne dotakne omejevalnika globine (30). – Potezni mehanizem (28) počasi dvigujte. Posebni obdelovanci Upognjene in okrogle obdelovance je treba ustrezno zavarovati proti zdrsavanju. Na liniji rezanja ne sme nastati reža med obdelovancem, prislonsko letvijo in rezalno mizo. Po potrebi morate izdelati posebna držala. Obdelava profilne letve Profilne letve lahko obdelujete na dva različna načina: Bosch Power Tools 1 609 92A 5RR | (02.07.2020)384 | Slovenščina pozicioniranje obdelovanca talna letev stropna letev – nameščeno ob prislonsko vodilo – plosko ležeče na rezalni mizi Poleg tega lahko neodvisno od širine profilne letve izvajate reze z ali brez poteznega premikanja. Z nastavljenim zajeralnim kotom (vodoravni in/ali navpični) vedno najprej napravite preizkus rezanja na odpadnem lesu. Preverjanje in izvajanje osnovnih nastavitev Da zagotovite natančne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti. Za to potrebujete izkušnje in ustrezno orodje. To delo bo hitro in zanesljivo opravil Boschev servis. Nastavitev laserja Opomba: za preizkus delovanja laserja mora biti električno orodje priključeno na električno napajanje. u Med nastavljanjem laserja (npr. pri premikanju roke orodja) nikoli ne smete vklopiti stikala za vklop/ izklop. Nenameren zagon električnega orodja lahko povzroči poškodbe. – Električno orodje namestite v delovni položaj. – Rezalno mizo (38) zavrtite do zareze (15) za 0°. Ročica (12) se mora občutno zaskočiti v zarezo. Preverjanje (glejte sliko T1) – Na obdelovanec narišite ravno rezalno linijo. – Potezni mehanizem (28) z ročajem (1) počasi pomaknite navzdol. – Obdelovanec postavite tako, da so zobje žaginega lista poravnani z rezalno linijo. – V tem položaju pridržite obdelovanec ter počasi dvigujte potezni mehanizem. – Vpnite obdelovanec. – S stikalom (60) vklopite laserske žarke. Laserski žarki morajo voditi po celotni dolžini levo ali desno, v enakomernem razmaku glede na rezalno linijo na obdelovancu, tudi ko potezni mehanizem spuščate. Odstranjevanje zaščitnega pokrova laserja (glejte sliko T2) – Sprostite vijaka (63) zaščitnega pokrova laserja (27) z notranjim šestrobim ključem (4 mm) (17). Nasvet: za dostop do sprednjega vijaka zaščitnega pokrova laserja morate potezni mehanizem nekoliko zasukati navzdol, da lahko notranji šestrobni ključ vtaknete skozi eno izmed zarez nihajnega zaščitnega pokrova. Poravnava (glejte sliko T3) – Odstranite zaščitni pokrov laserja (27).

1. Nastavitev desnega laserskega žarka:

– Zavrtite zadnji nastavitveni vijak (64) z notranjim šestrobim ključem (18), da bo desni laserski snop na celotni dolžini poravnan z linijo reza na obdelovancu. Istočasno se premika tudi levi laserski žarek. Vrtenje v nasprotni smeri urnega kazalca premika laserski žarek z leve proti desni, vrtenje v smeri urnega kazalca pa premika laserski žarek z desne proti levi.

2. Nastavitev levega laserskega žarka:

Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vse- mi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri: * Potezna žaga Številka artikla
