LIETOŠANAS INSTRUKCIJA GST 160 CE Professional BOSCH

– Keerake eesmist reguleerimiskruvi (64) sisekuuskantvõtmega (18), kuni vasakpoolne laserkiir on toorikule kantud lõikejoonega kogu pikkuses paralleelselt. Vastupäeva pööramine liigutab laserkiirt vasakult paremale, päripäeva pööramine liigutab laserkiirt paremalt vasakule. – Kinnitage laseri kaitsekate (27) uuesti külge. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)412 | Eesti Paralleelsuse reguleerimine (vt joonist T4) – Eemaldage laseri kaitsekate (27). – Keerake kinnituskruvi (65) (ca 1–2 pööret) sisekuuskantvõtmega (18) lahti. Ärge keerake kruvi täiesti välja. – Nihutage laseri monteerimisplaati paremale või vasakule, kuni laserkiired on toorikule märgitud lõikejoonega kogu pikkuses paralleelsed. – Hoidke laseri monteerimisplaati selles asendis ja pingutage kinnituskruvi (65) uuesti kinni. – Pärast reguleerimist kontrollige lõikejoonega paralleelsust uuesti. Vajaduse korral reguleerige laserkiired reguleerimiskruvidega (64) veelkord välja. – Kinnitage laseri kaitsekate (27) uuesti külge. Külgmise kõrvalekalde reguleerimine liughaara liigutamisel (vt joonist T5) – Eemaldage laseri kaitsekatte (27). – Keerake mõlemad kinnituskruvid (66) (ca 1–2 pööret) sisekuuskantvõtmega (18) lahti. Ärge keerake kruvisid täiesti välja. – Nihutage laseri korpust paremale või vasakule, kuni laserkiirte külgmist kõrvalekallet liughaara allaviimisel enam ei esine. – Pärast reguleerimist kontrollige lõikejoonega paralleelsust uuesti. Vajaduse korral reguleerige laserkiired reguleerimiskruvidega (64) veelkord välja. – Hoidke laseri monteerimisplaati selles asendis ja pingutage kinnituskruvid (66) uuesti kinni. – Kinnitage laseri kaitsekate (27) uuesti külge. Vertikaalse standardse kaldenurga 0° seadmine – Viige elektriline tööriist transpordiasendisse. – Pöörake saelaud (38) sälguni (15) 0°. Hoob (12) peab sälgus tuntavalt fikseeruma. Kontrollimine (vt joonist U1) – Seadke nurgamõõdik väärtusele 90° ja asetage saelauale (38). Nurgamõõdiku haar peab saekettaga (40) täies pikkuses ühtima. Seadmine (vaata joonist U2) – Vabastage kinnituspide (13). – Keerake mõlemad reguleerimiskruvid (67) (vähemalt 1 pööre) otsvõtmega (10 mm) lahti. – Keerake kinnituskruvi (69) (ca 3 pööret) sisekuuskantvõtmega (4 mm) (17) lahti. – Keerake reguleerimiskruvi (68) sisekuuskantvõtmega (4 mm) (17) seni välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Pingutage kinnituspide (13) uuesti kinni. Seejärel pingutage kõigepealt kinni reguleerimiskruvi (69) ja siis reguleerimiskruvid (67). Kui nurganäidikud (33) ja (21) ei ole pärast seadistamist 0°- märkidega skaalal (32) kohakuti, keerake nurganäidikute kinnituskruvid ristpeakruvikeerajaga lahti ja rihtige nurganäidikud piki 0°-märke välja. Vertikaalse standardse kaldenurga 45° (vasakul) seadmine – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (38) sälguni (15) 0°. Hoob (12) peab sälgus tuntavalt fikseeruma. – Tõmmake vasak reguleeritav tugirööbas (5) lõpuni välja. – Vabastage kinnituspide (13) ja keerake liughaar käepidemest (1) lõpuni vasakule (45°). Kontrollimine (vt joonist V1) – Seadke nurgamõõdik väärtusele 45° ja asetage saelauale (38). Nurgamõõdiku haar peab saekettaga (40) täies pikkuses ühtima. Seadmine (vaata joonist V2) – Keerake reguleerimiskruvi (70) mutrivõtmega (8 mm) seni välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Pingutage kinnituspide (13) uuesti kinni. Kui nurganäidikud (33) ja (21) ei ole seadmise järel ühel joonel 45°-märgistusega skaalal (32), kontrollige kõigepealt uuesti vertikaalse kaldenurga 0°-seadet ja nurganäidikuid. Seejärel korrake vertikaalse 45°-kaldenurga seadmist. Vertikaalse standardse kaldenurga 45° (paremal) seadmine – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (38) sälguni (15) 0°. Hoob (12) peab sälgus tuntavalt fikseeruma. – Tõmmake parem reguleeritav tugirööbas (5) lõpuni välja. – Vabastage kinnituspide (13). – Keerake liughaara käepidemest (1) 0°-asendist kergelt vasakule ja keerake pöördnuppu (39) seni, kuni näete soovitud vertikaalset kaldenurga vahemikku. – Keerake käepidemel liughaara (1) lõpuni paremale (45°). Kontrollimine (vt joonist W1) – Seadke nurgamõõdik väärtusele 135° ja asetage saelauale (38). Nurgamõõdiku haar peab saekettaga (40) täies pikkuses ühtima. Seadmine (vaata joonist W2) – Keerake reguleerimiskruvi (71) mutrivõtmega (8 mm) seni välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Pingutage kinnituspide (13) uuesti kinni. Kui nurganäidikud (33) ja (21) ei ole seadmise järel ühel joonel 45°-märgistusega skaalal (32), kontrollige kõigepealt uuesti vertikaalse kaldenurga 0°-seadet ja nurganäidikuid. Seejärel korrake vertikaalse 45°-kaldenurga seadmist. Horisontaalsete kaldenurkade skaala reguleerimine – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (38) sälguni (15) 0°. Hoob (12) peab sälgus tuntavalt fikseeruma. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 413 Kontrollimine (vt joonist X1) – Seadke nurgamõõdik väärtusele 90° ja asetage tugirööpa (6) ning saeketta (40) vahele saelauale (38). Nurgamõõdiku haar peab saekettaga (40) täies pikkuses ühtima. Seadmine (vtjoonistX2) – Vabastage kõik neli reguleerimiskruvi (72) sisekuuskantvõtmega (4mm) (17) ja pöörake saelauda (38) koos skaalaga (37), kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Keerake kruvid uuesti kinni. Kui nurgaosuti (58) ei ole seadmise järel skaala (37) 0° märgistuse kohal, vabastage kruvi (73) tavalise ristotsak- kruvikeerajaga ja seadke nurgaosuti 0° märgistusele. Kinnituspideme kinnitusjõu (13) reguleerimine (vt joonist Y) Kinnituspideme kinnitusjõudu (13) saab reguleerida. Kontrollimine – Kinnituspideme kinnitusjõud peab hoidma liughaara vastavas asendis mis tahes vertikaalse kaldenurga puhul. Seadmine – Vabastage kinnituspide (13). – Kinnitusjõu vähendamiseks keerake reguleerimiskruvi (74) otsvõtmega (17mm) vastupäeva, kinnitusjõu suurendamiseks päripäeva. – Määrake vertikaalne kaldenurk, pingutage kinnituspide (13) uuesti kinni ja kontrollige, kas soovitud kinnitusjõud on saavutatud. Transport (vtjoonistZ) Enne elektritööriista transportimist peate tegema järgmist. – Lükake liughaar (28) täiesti taha ja lukustage selles asendis. – Veenduge, et sügavuspiirik (30) on lõpuni sisse surutud ja justeerimiskruvi (29) läbib liughoova liigutamisel väljalõiget sügavuspiirikut puudutamata. – Juhtige liughaar nii kaugele alla, et transpordikaitsme (31) saab lõpuni sisse suruda – Lükake saelaua pikendused (7) täiesti sisse. – Seadistage vertikaalne kaldenurk 0° ja pingutage lukustuspide (13) kinni. – Pöörake saepink (38) lõpuni vasakule ja keerake lukustuspide (11) kinni. – Siduge toitekaabel takjaribaga (75) kokku. – Eemaldage kõik lisavarustuse osad, mis ei ole elektritööriistale püsivalt kinnitatud. – Transpordiks asetage kasutamata saekettad võimaluse korral suletud mahutisse. – Transportimiseks võtke kinni saelaua külgedel olevatest haardesüvenditest (16). u Elektritööriista transportimiseks kasutage alati transpordiseadiseid, mitte kaitseseadiseid, liughaara ega käepidet. Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Pendel-kaitsekest peab saama alati vabalt liikuda ja automaatselt sulguda. Seetõttu hoidke pendel-kaitsekesta ümbrus alati puhas. – Eemaldage pärast iga töötsüklit pintsliga tolm ja laastud. – Puhastage regulaarselt liugrulli (20) ja liughaara (28). Lisavarustus Tootenumber Pitskruvi 1 609 B06 203 Vaheplaadid 1 609 B04 470 Tolmukott 1 609 B05 010 Tolmueemaldusadapter 2 607 001 977 Tööpink GTA 2500 W 0 601 B12 100 Tööpink GTA3800 0 601 B24 000 Puidutolmuimeja GAS35M AFC 0 601 9C3 100 Saekettad puidu ja plaatmaterjalide, paneelide ja liistudele Saeketast 305 x 30 mm, 60 hammast 2 608 641 768 Saekettad plastidele ja mitte-raudmetallidele Saeketast 305 x 30 mm, 96 hammast 2 608 642 099 Saeketast 305 x 30 mm, 96 hammast 2 608 640 453 Saekettad kõigile laminaatpõrandatüüpidele Saeketast 305 x 30 mm, 96 hammast 2 608 642 137 Klienditeenindus ja kasutusalane nõustamine Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta. Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Bosch Power Tools 1 609 92A 5RR | (02.07.2020)414 | Latviešu Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀ- JUMS Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personīgā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 415 u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi paneļzāģiem u Paneļzāģi ir paredzēti koka un kokam līdzīgu materiālu zāģēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie putekļi vat izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas. u Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāģi tādu priekšmetu zāģēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāģa asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni. u Apstrādājamais priekšmets jānovieto stacionāri un jāiestiprina spīlēs vai jātur, piespiežot pie vadotnes un zāģēšanas galda. Nebīdiet apstrādājamo priekšmetu zāģa asmens virzienā un veiciet zāģēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus. u Zāģēšanas laikā bīdiet zāģa asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāģa asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāģējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāģēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāģējumu, bīdot zāģa asmeni cauri apstrādājamajam priekšmetam. Ja zāģēšana notiek, velkot zāģa asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāģa asmens kāpšanu ārā no zāģējuma un asmens galvas pārvietošanos lietotāja virzienā. u Nekad neturiet roku uz paredzētās zāģējuma trases ne zāģa asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāģa asmens labajā pusē ar kreiso roku un otrādi ir ļoti bīstama. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)416 | Latviešu u Ja asmens griešanās laikā vēlaties noņemt no zāģēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu. u Pirms zāģēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāģējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāģēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāģēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāģa asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus. u Nelietojiet zāģi, pirms tā zāģēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom. u Vienlaicīgi zāģējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāģēšanas laikā pārvietoties. u Nodrošiniet, lai paneļzāģis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, līmeniskas virsmas. Ja paneļzāģis atrodas uz stingras, līmeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā. u Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāģēšanas leņķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāģa asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāģēšanas galda, pārvietojiet zāģa asmeni tā, lai tiktu pilnībā modelēts zāģēšanas process, šādi nodrošinoties pret zāģa asmens saskaršanos ar instrumenta daļām, tai skaitā ar vadotni zāģēšanas laikā. u Lietojot zāģēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāģēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāģēšanas galdu, netiek droši atbalstīti, tie zāģēšanas laikā var sašķiebties. Ja apstrādājamais priekšmets vai tā atzāģētais posms sašķiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāģa asmeni. u Neizmantojiet citas personas palīdzību zāģēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāģa asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāģēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāģa asmens virzienā. u Apstrādājamā priekšmeta atzāģētais posms nekādā veidā nedrīkst iestrēgt rotējošajā zāģa asmenī vai tikt tam piespiests. Ja atzāģētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāģa asmenim un ar lielu ātrumu tikt mests prom. u Vienmēr lietojiet spīles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apaļus priekšmetus, piemēram, apaļus stieņus vai caurules. Apaļie stieņi zāģēšanas laikā tiecas aizlidot prom, kā rezultātā zāģa asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāģa asmens virzienā. u Pirms zāģa asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas ļauj samazināt apstrādājamā priekšmeta aizmešanas risku. u Ja apstrādājamais priekšmets vai zāģa asmens iestrēgst, nekavējoties izslēdziet paneļzāģi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāģēt iestrēgušo materiālu, var tikt zaudēta kontrole pār paneļzāģi, vai arī tas var tikt bojāts. u Pēc zāģēšanas beigām atlaidiet paneļzāģa slēdzi un noturiet asmens galvu apakšējā stāvoklī, līdz zāģa asmens ir apstājies un kļūst iespējams noņemt apstrādājamā priekšmeta atzāģēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama. u Stingri turiet paneļzāģa asmens galvas rokturi, ja zāģējums netiek izveidots līdz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek līdz galam pārvietota lejup. Bremzējošā efekta dēļ paneļzāģa asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku. u Uzturiet darba vietu tīru. Sevišķi bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties. u Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. u Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. u Vienmēr lietojiet zāģa asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāģa asmeņi, kas nav piemēroti stiprinājuma ierīcēm, kā arī slikti centrēti zāģa asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu. u Nekad nemēģiniet novākt no griešanas vietas atgriezumus, koka skaidas u.c. laikā, kad elektroinstruments darbojas. Vienmēr vispirms 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 417 pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. u Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. u Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. u Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci. Elektroinstrumentam nepiemērotas lāzera ierīces izmantošana var būt bīstama cilvēku veselībai. u Neveiciet nekādas izmaiņas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas. Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi. u Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas. Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Simboli un to nozīme 1.klases lāzera starojums Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Lietojiet putekļu aizsargmasku. Lietojiet aizsargbrilles. Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Bīstamā zona! Sekojiet, lai jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas. Nelieciet pirkstus starp slīdrokas kustīgajām daļām. Pirksti var tikt saspiesti un smagi savainoti. Ø 30 Ø 305 mm Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez Simboli un to nozīme brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāģa asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus. Zāģa asmens diametram jāatbilst simbolu sadaļas datos norādītajai vērtībai. Transportēšanas laikā satveriet elektroinstrumentu tikai aiz šim nolūkam paredzētajām un apzīmētajām vietām (satveršanas padziļinājumiem) vai aiz transportēšanas roktura. Nekad nenesiet elektroinstrumentu aiz slīdrokas roktura. Lāzera ieslēgšana Fiksējošās sviras atbrīvošana: Iespējams iestatīt vertikālo zāģēšanas leņķi. Fiksējošās sviras pievilkšana: Iestatītais vertikālais zāģēšanas leņķis (slīdrokas sānu nolieces leņķis) tiek saglabāts. Tiek parādītas atsevišķas darbības, kas jāveic, iestatot vertikālo zāģēšanas leņķi.

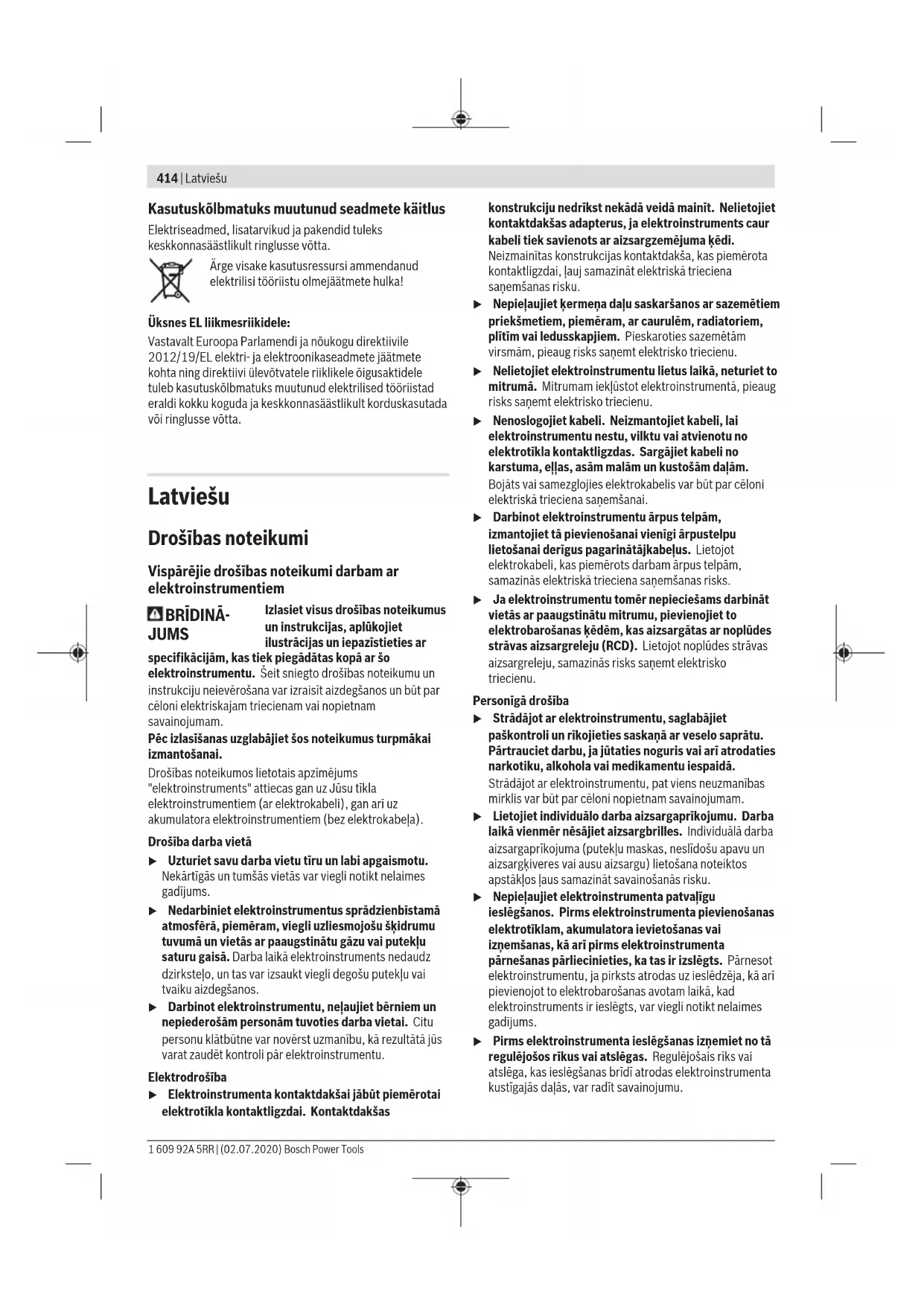

1. Atbrīvojiet fiksējošo rokturi

3. Ar roktura palīdzību iestatiet vēlamo

vertikālā zāģēšanas leņķa diapazonu Vertikālā zāģēšanas leņķa vērtību diapazona iestatīšana ar roktura palīdzību: Zāģa asmens noliece pa kreisi (45°...0°) Zāģa asmens noliece pa labi (0°...45°) Kopējais slīdrokas nolieces diapazons (– 47°...+47°) Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāģējumu veidošanai kokā gareniski un šķērsvirzienā. Iespējamais horizontālais zāģēšanas leņķis ir no –52° līdz +60°, bet iespējamais vertikālais zāģēšanas leņķis ir no 47° (noliece pa kreisi) līdz 47° (noliece pa labi). Elektroinstrumenta jauda ir piemērota cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai. Lietojot piemērotus zāģa asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāģēšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. (1) Rokturis (2) Ieslēdzēja atbloķēšanas taustiņš (3) Aizsargpārsegs (4) Kustīgais aizsargpārsegs (5) Pārbīdāmā vadotne (6) Vadotne (7) Zāģēšanas galda pagarinātājs (8) Urbumi elektroinstrumenta nostiprināšanai (9) Asmens aptverplāksne (10) Fiksējošais aizspiednis (11) Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksēšanai (12) Svira horizontālā zāģēšanas leņķa standarta vērtību fiksēšanai (13) Rokturis brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai (14) Garuma atdure

(15) Ierobes horizontālā zāģēšanas leņķa standarta vērtību iestatīšanai (16) Padziļinājumi satveršanai (17) Sešstūra stieņatslēga (6 mm/4 mm) (18) Sešstūra stieņatslēga (2 mm) (19) Skrūvspīles (20) Slīdrullītis (21) Vertikālā zāģēšanas leņķa rādītājs labējam leņķa vērtību diapazonam (0° līdz 47°) (22) Skaidu aizsargs (23) Īscaurule skaidu izvadīšanai (24) Uzsūkšanas adapteris (25) Svira slīdmehānisma fiksēšanai (26) Brīdinošā uzlīme (27) Lāzera aizsargvāks (28) Slīdroka (29) Skrūve dziļuma ierobežotāja regulēšanai (30) Dziļuma ierobežotājs (31) Fiksators stiprināšanai transporta stāvoklī (32) Vertikālā zāģēšanas leņķa skala (33) Vertikālā zāģēšanas leņķa rādītājs kreisajam leņķa vērtību diapazonam (47° līdz 0°) (34) Poga vertikālā zāģēšanas leņķa standarta vērtības 22,5° iestatīšanai (35) Skrūve garuma atdures fiksēšanai

(37) Horizontālā zāģēšanas leņķa skala (38) Zāģēšanas galds (39) Rokturis vertikālā zāģēšanas leņķa vērtību diapazona iestatīšanai (40) Zāģa asmens (41) Lāzera stara izvadlūka (42) Skrūve kustīgā aizsargpārsega turētājstieņa fiksēšanai (43) Kustīgā aizsargpārsega turētājstienis (44) Priekšējā stiprinošā skrūve (nosegplāksne/kustīgais aizsargpārsegs) (45) Aizmugurējā stiprinošā skrūve (nosegplāksne/kustīgais aizsargpārsegs) (46) Nosegplāksne (47) Poga darbvārpstas fiksēšanai (48) Sešstūra ligzdskrūve zāģa asmens stiprināšanai (49) Piespiedējpaplāksne (50) Iekšējā balstvirsma 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 419 (51) Svira zāģēšanas galda pagarinātāja fiksēšanai (52) Skrūve pārbīdāmās vadotnes fiksēšanai (53) Dempferis (54) Skrūves dempfera regulēšanai (55) Urbumi skrūvspīlēm (56) Spārnskrūve (57) Vītņstienis (58) Horizontālā zāģēšanas leņķa rādītājs (59) Ieslēdzējs (60) Lāzera ieslēdzējs (zāģējuma trases iezīmēšanai) (61) Skrūves asmens aptverplāksnes stiprināšanai (62) Garuma atdures piespiedējskrūve

(63) Skrūve lāzera aizsargvāka stiprināšanai (64) Skrūve lāzera stāvokļa regulēšanai (pietuvinājums) (65) Skrūve lāzera bloka montāžas plāksnes stiprināšanai (66) Skrūve lāzera bloka korpusa stiprināšanai (67) / (68) / (69) Skrūves vertikālā zāģēšanas leņķa standarta vērtības 0° iestatīšanai (70) Skrūve vertikālā zāģēšanas leņķa standarta vērtības 45° iestatīšanai (kreisais vertikālais zāģēšanas leņķis) (71) Skrūve vertikālā zāģēšanas leņķa standarta vērtības 45° iestatīšanai (labējais vertikālais zāģēšanas leņķis) (72) Skrūves horizontālā zāģēšanas leņķa skalas regulēšanai (73) Horizontālā zāģēšanas leņķa rādītāja skrūve (74) Skrūve brīvi izvēlēta vertikālā zāģēšanas leņķa fiksējošā roktura piespiedējspēka regulēšanai (75) Mikroāķu materiāla lente

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Paneļzāģis GCM 12 GDL GCM 12 GDL GCM 12 GDL Izstrādājuma numurs 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nominālā ieejas jauda W 2000 1500 1800 Nominālais spriegums V 230–240 110 220–240 Frekvence Hz 50/60 50/60 50/60 Brīvgaitas griešanās ātrums min

Palaišanas strāvas ierobežošana ● – ● Lāzera starojums nm 650 650 650 mW <1 <1 <1 Lāzera klase 1 1 1 Svars atbilstīgi EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Elektroaizsardzības klase / II / II / II Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs mm 305 305 305 Pamatnes plāksnes biezums mm 1,7−2,6 1,7−2,6 1,7−2,6 Maks. zāģējuma platums mm 3,2 3,2 3,2 Centrālā atvēruma diametrs mm 30 30 30 Pieļaujamie apstrādājamā priekšmeta izmēri (maksimālais/minimālais): (skatīt „Pieļaujamie apstrādājamā priekšmeta izmēri“, Lappuse424) Informācija par troksni Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-3-9. Elektroinstrumenta radītā trokšņa A–izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 93dB(A) un akustiskās jaudas līmenis 106dB(A). Mērījuma nenoteiktība K=3dB. Lietojiet ierīces dzirdes orgānu aizsardzībai! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To Bosch Power Tools 1 609 92A 5RR | (02.07.2020)420 | Latviešu var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Montāža u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie elektrotīkla kontaktligzdas. Piegādes komplekts Aplūkojiet lietošanas pamācības sākumā parādīto piegādes komplekta attēlu. Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas: – Paneļzāģis ar tajā iestiprinātu zāģa asmeni (40) – Fiksējošais rokturis (11) – Sešstūra stieņatslēga (17) – Sešstūra stieņatslēga (18) – Skrūvspīles (19) Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Papildus piegādes komplektam, darbam ir nepieciešami šādi rīki: – Krustrievas skrūvgriezis – Vaļējā tipa atslēga (lielums: 8 mm) – Gredzenatslēga, vaļējā tipa atslēga vai gala atslēga (lielums: 10 mm un 17 mm) Atsevišķo daļu montāža – Uzmanīgi izsaiņojiet visas piegādātās daļas. – Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā. Fiksējošā roktura montāža (attēls a) – Ieskrūvējiet fiksējošo rokturi (11) šim nolūkam paredzētajā vītņurbumā virs sviras (12). u Pirms zāģēšanas vienmēr stingri pievelciet fiksējošo rokturi (11) . Pretējā gadījumā zāģa asmens var novirzīties zāģējumā. Stacionāra vai pusstacionāra montāža u Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Montāža uz darba virsmas (skatītattēlub1) – Nostipriniet elektroinstrumentu uz darba virsmas ar piemērotiem skrūvju savienojumiem. Šim nolūkam kalpo urbumi (8). vai – Nostipriniet elektroinstrumentu uz darba virsmas, piespiežot tā balstus ar tirdzniecībā pieejamām skrūvspīlēm. Montāža uz Bosch darba galda (skatītattēlub2) (GTA 2500 W, GTA 3700, GTA 3800) Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai. u Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu. u Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu. – Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvoklī. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 421 – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā materiāla atlūzas. – Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Noskaidrojiet nosprostošanās cēloni un novērsiet to. Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību Nosūkšanai pie nosūkšanas adaptera (24) var pievienot arī putekļsūcēja šļūteni (Ø 35 mm). – Savienojiet putekļsūcēja šļūteni ar nosūkšanas adapteri (24). Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgus, kancerogēnus vai saususputekļus savāciet ar speciālu vakuumsūcēju. Uzsūkšanas adaptera tīrīšana Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu, uzsūkšanas adapteris (24) regulāri jātīra. – Nedaudz pagrozot, novelciet uzsūkšanas adapteri (24) no skaidu izvadīšanas īscaurules (23). – Izņemiet apstrādājamā priekšmeta atlūzas un skaidas. – Nedaudz pagrozot, uzbīdiet uzsūkšanas adapteri uz skaidu izvadīšanas īscaurules, līdz fiksējas īscaurules turētājs. Zāģa asmens nomaiņa (attēli c1−c4) u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN847‑1 prasībām un attiecīgi marķēti. Izmantojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāģa asmens zobu pārkaršanu zāģēšanas laikā. Zāģa asmens noņemšana – Pārvietojiet elektroinstrumentu darba stāvoklī. – Ar roku atskrūvējiet fiksējošo skrūvi (42), līdz turētājstieni (43) kļūst iespējams brīvi pārvietot lejup. – Atskrūvējiet fiksācijas skrūvi (44) (aptuveni par 2apgriezieniem) ar sešstūra stieņatslēgu (4 mm) (17). Neizskrūvējiet skrūvi līdz galam. – Atskrūvējiet fiksācijas skrūvi (45) (aptuveni par 6apgriezieniem) ar sešstūra stieņatslēgu (4 mm) (17). Neizskrūvējiet skrūvi līdz galam. – Novelciet nosegplāksni (46) no stiprinošās skrūves (45), pārvietojot to uz priekšu un lejup. – Pārvietojiet kustīgo aizsargpārsegu (4) uz mugurpusi un noturiet to šajā stāvoklī. – Uzkariniet vienu turētājstieņa (43) urbumu uz stiprinošās skrūves (45). Tas ļaus noturēt kustīgo aizsargpārsegu atvērtā stāvoklī. – Grieziet sešstūra ligzdskrūvi (48) ar sešstūra stieņatslēgu ( mm) (17) un vienlaikus spiediet darbvārpstas fiksēšanas pogu (47), līdz darbvārpsta fiksējas. – Turiet nospiestu darbvārpstas fiksēšanas pogu (47) un ar sešstūra stieņatslēgu izskrūvējiet sešstūra ligzdskrūvi (48), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!). – Noņemiet piespiedējpaplāksni (49). – Noņemiet zāģa asmeni (40). Zāģa asmens iestiprināšana u Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega! Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet visas iestiprināmās daļas. – Novietojiet jauno zāģa asmeni uz iekšējās balstvirsmas (50). – Novietojiet uz asmens piespiedējpaplāksni (49) un ievietojiet sešstūra ligzdskrūvi (48). Turiet nospiestu darbvārpstas fiksēšanas pogu (47), līdz darbvārpsta fiksējas, un stingri ieskrūvējiet sešstūra ligzdskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam. – Noņemiet turētājstieni (43) no stiprinošās skrūves (45) un no jauna nolaidiet kustīgo aizsargpārsegu (4) lejup. – No jauna pabīdiet nosegplāksni (46) zem stiprinošās skrūves (45). – No jauna stingri pieskrūvējiet stiprinošās skrūves (45) un (44). – Pārbīdiet turētājstieni (43) tā sākotnējā stāvoklī un no jauna ar roku pieskrūvējiet fiksējošo skrūvi (42). Lietošana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Fiksators stiprināšanai transporta stāvoklī (skatītattēluA) Fiksators stiprināšanai transporta stāvoklī (31) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)422 | Latviešu Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī) – Turot slīdroku (28) aiz roktura (1), nedaudz pārvietojiet to lejup, lai atslogotu fiksatoru (31), kas notur asmens galvu transporta stāvoklī. – Līdz galam izvelciet uz āru fiksatoru stiprināšanai transporta stāvoklī (31). – Lēni pārvietojiet slīdroku (28) augšup. Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī) – Pārbīdiet slīdroku (28) līdz galam uz aizmuguri un fiksējiet to šajā stāvoklī. – Pārvietojiet darbinstrumenta galvu lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (31) ir iespējams pilnībā iebīdīt elektroinstrumenta korpusā. Papildu norādījumi: (skatīt „Transportēšana (skatītattēluZ)“, Lappuse428) Slīdrokas fiksēšana Slīdrokas (28) mehānismu var fiksēt ar sviras (25) palīdzību. Pie tam ir iespējami divi slīdrokas stāvokļi: – Slīdroku var fiksēt stāvoklī, kad tā ir pārbīdīta līdz galam uz aizmuguri (stāvoklis apzāģēšanai), – Slīdroku var fiksēt stāvoklī, kad tā ir pavilkta līdz galam uz priekšpusi (stāvoklis kompaktai transportēšanai) Slīdrokas atbrīvošana (attēls B1) Pēc slīdrokas (28) atbrīvošanas tās slīdmehānisms ir gatavs darbam. – Nospiediet fiksējošo sviru (25) līdz galam lejup. – Pie tam fiksējošās sviras ķīlis atbrīvo abus apakšējos slīdrokas posmus. Slīdrokas fiksēšana (attēls B2) Slīdroku var fiksēt stāvoklī, kad tā ir pabīdīta līdz galam uz aizmuguri: – Pabīdiet slīdroku (28) līdz galam uz aizmuguri. – Līdz ar to abi augšējie slīdrokas posmi novietojas stāvus un sabīdās kopā. – Pavelciet fiksējošo sviru (25) augšup, līdz tās ķīlis nonāk starp abiem apakšējiem slīdrokas posmiem. – Līdz ar to līdz galam uz aizmuguri pārbīdītā slīdroka (28) tiek fiksēta. Slīdroku var fiksēt stāvoklī, kad tā ir izvilkta līdz galam uz priekšpusi: – Pavelciet slīdroku (28) līdz galam uz priekšpusi. – Līdz ar to slīdrokas mehānisms ir pilnīgi izbīdīts. – Pavelciet fiksējošo sviru (25) augšup, līdz tās ķīlis nonāk starp abiem apakšējiem slīdrokas posmiem. – Līdz ar to līdz galam uz priekšpusi izvilktā slīdroka (28) tiek fiksēta. Sagatavošana darbam Zāģēšanas galda pagarināšana (attēls C) Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Zāģēšanas galdu ar pagarinātāju (7) palīdzību var pagarināt virzienā pa kreisi un pa labi. – Pārvietojiet fiksējošo sviru (51) uz iekšpusi. – Izvelciet zāģēšanas galda pagarinātāju (7) uz āru vēlamajā garumā (līdz 250 mm). – Lai fiksētu zāģēšanas galda pagarinātāju, no jauna pārvietojiet fiksējošo sviru (51) uz āru. Vadotnes pārbīdīšana (skatītattēlusD–E) Veicot zāģēšanu ar horizontālo un/vai vertikālo zāģēšanas leņķi, atkarībā no asmens galvas nolieces virziena, kreisā vai labējā pārbīdāmā vadotne (5) jāizvelk uz āru vai arī pilnībā jāizņem. Vertikālais zāģēšanas leņķis Horizontālais zāģēšanas leņķis 0°–47° (pa kreisi) ≤44° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (52). – Izvelciet kreiso pārbīdāmo vadotni (5) līdz galam uz āru. 0°–47° (pa kreisi) ≥45° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (52). – Izvelciet kreiso pārbīdāmo vadotni (5) līdz galam uz āru. – Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta. – Izņemiet fiksējošo skrūvi (52). 0°–47° (pa labi) ≤44° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (52). – Izvelciet labējo pārbīdāmo vadotni (5) līdz galam uz āru. – Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta. 0°–47° (pa labi) ≥45° (pa labi/pa kreisi) Slīdrokas slāpētāja iestatīšana (skatītattēluF) Slīdrokas (28) slīdmehānisms ražotājrūpnīcā tiek noregulēts tā, ka elektroinstrumenta piegādes brīdī slāpētājs nedarbojas. Lietotājs var individuāli iestatīt slīdrokas slīdmehānisma (53) slāpētāja darbības režīmu: ciets režīms – slīdrokas pārvietošanās notiek lēni, pakāpeniski; mīksts režīms – slīdrokas pārvietošanās notiek ātri. – 4 Atskrūvējiet abas regulējošās skrūves (54) ar sešstūra stieņatslēgu (mm) (17), lai panāktu mīkstāku slāpētāja darbības režīmu 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 423 – vai – Ciešāk pieskrūvējiet abas regulējošās skrūves (54), lai panāktu cietāku slāpētāja darbības režīmu. Apstrādājamā priekšmeta nostiprināšana (attēlsG) Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu vienmēr nepieciešams stingri nostiprināt. Neapstrādājiet priekšmetus, kas ir par maziem, lai tos stingri nostiprinātu. – Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (6) un (5). – Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (19) vienā no šim nolūkam paredzētajiem urbumiem (55). – Atskrūvējiet spārnskrūvi un pielāgojiet skrūvspīļu atpletumu apstrādājamā priekšmeta izmēriem. Tad no jauna stingri pieskrūvējiet spārnskrūvi. – Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (57). Apstrādājamā priekšmeta izņemšana – Lai atvērtu skrūvspīles, grieziet vītņstieni (57) pretēji pulksteņa rādītāju kustības virzienam. Horizontālā un vertikālā zāģēšanas leņķa iestatīšana Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. u Pirms zāģēšanas vienmēr stingri pievelciet fiksējošo rokturi (11). Pretējā gadījumā zāģa asmens var novirzīties zāģējumā. Horizontālā zāģēšanas leņķa iestatīšana Horizontālā zāģēšanas leņķa standarta vērtību iestatīšana (attēls H) Lai ātri un precīzi iestādītu biežāk lietotās horizontālā zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpašas ierobes (15), kas atbilst šādām leņķa standarta vērtībām: pa kreisi pa labi

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Atbrīvojiet fiksējošo rokturi (11), ja tas ir pieskrūvēts. – Pavelciet fiksējošo sviru (12) un pagrieziet zāģēšanas galdu (38) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai leņķa vērtībai. – Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē. – No jauna stingri pievelciet fiksējošo rokturi (11). Brīvi izvēlēta horizontālā zāģēšanas leņķa iestatīšana (attēls I) Horizontālo zāģēšanas leņķi var iestatīt robežās no 52° (virzienā pa kreisi) līdz 60° (virzienā pa labi). – Atbrīvojiet fiksējošo rokturi (11), ja tas ir pieskrūvēts. – Pavelciet fiksējošo sviru (12) un vienlaicīgi nospiediet fiksējošo aizspiedni (10), līdz tas fiksējas šim nolūkam paredzētajā gropē. Līdz ar to zāģēšanas galds tiek atbrīvots un var brīvi griezties. – Turot aiz fiksējošā roktura, pagrieziet zāģēšanas galdu (38) pa labi vai pa kreisi, līdz zāģēšanas leņķa rādītājs (58) parāda vēlamo horizontālo zāģēšanas leņķa vērtību. – No jauna pievelciet fiksējošo rokturi (11). – Lai atbloķētu fiksējošo sviru (12) (kas nepieciešams zāģēšanas leņķa standarta vērtību iestatīšanai), pavelciet sviru augšup. Līdz ar to fiksējošais aizspiednis (10) atlec sākotnējā stāvoklī un fiksējošā svira (12) atkal var fiksēties ierobēs (15). Vertikālā zāģēšanas leņķa iestatīšana Vertikālo zāģēšanas leņķi var iestatīt robežās no 47° (noliece pa kreisi) līdz 47° (noliece pa labi). Lai ātri un precīzi iestatītu biežāk lietotās vertikālā zāģēšanas leņķa vērtības, ir paredzētas īpašas atdures zāģēšanas leņķa vērtībām 0°, 22,5° un 45° un 47°. Vertikālā zāģēšanas leņķa iestatīšana kreisajā leņķa vērtību diapazonā (45° līdz 0°) – Izvelciet kreiso pārbīdāmo vadotni (5) līdz galam uz āru. – Atbrīvojiet fiksējošo rokturi (13). – Turot slīdroku (28) aiz roktura (1), nolieciet to sānu virzienā pa kreisi, līdz leņķa rādītājs (33) parāda vēlamo vertikālā zāģēšanas leņķa vērtību. – Noturot slīdroku (28) šādā stāvoklī, no jauna stingri pieskrūvējiet fiksējošo rokturi (13). Fiksējošā roktura piespiedējspēkam jābūt pietiekamam, lai droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģēšanas leņķa. Vertikālā zāģēšanas leņķa iestatīšana labējā leņķa vērtību diapazonā (no 0° līdz 45°) (skatītattēluJ) – Izvelciet labējo pārbīdāmo vadotni (5) līdz galam uz āru. – Atbrīvojiet fiksējošo rokturi (13). – Turot slīdroku (28) aiz roktura (1), nedaudz nolieciet to sānu virzienā pa kreisi no 0° stāvokļa un tad grieziet rokturi (39), līdz tiek parādīts vēlamais vertikālā zāģēšanas leņķa vērtību diapazons. – Turot slīdroku (28) aiz roktura (1), nolieciet to pa labi, līdz zāģēšanas leņķa rādītājs (21) parāda vēlamo zāģēšanas leņķa vērtību. – Noturot slīdroku (28) šādā stāvoklī, no jauna stingri pievelciet fiksējošo rokturi (13). Fiksējošā roktura piespiedējspēkam jābūt pietiekamam, Bosch Power Tools 1 609 92A 5RR | (02.07.2020)424 | Latviešu lai droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģēšanas leņķa. Vertikālā zāģēšanas leņķa standarta vērtības 0° iestatīšana Lai atvieglotu vertikālā zāģēšanas leņķa fiksētās vērtības 0° iestatīšanu, rokturis (39) fiksējas stāvoklī, kas atbilst kreisajam vertikālā zāģēšanas leņķa vērtību diapazonam. – Nolieciet slīdroku (28) pa labi pāri 0° stāvoklim. Kopējā vertikālā zāģēšanas leņķa vērtību diapazona (– 47° līdz +47°) iestatīšana – Izvelciet abas pārbīdāmās vadotnes (5) līdz galam uz āru. – Atbrīvojiet fiksējošo rokturi (13). – Turot slīdroku (28) aiz roktura (1), nolieciet to pa kreisi no 0° stāvokļa un grieziet rokturi (39), līdz tiek parādīts vēlamais vertikālā zāģēšanas leņķa vērtību diapazons. – Turot slīdroku (28) aiz roktura (1), nolieciet to pa kreisi vai pa labi, līdz zāģēšanas leņķa rādītājs (33) vai (21) parāda vēlamo vertikālā zāģēšanas leņķa vērtību. – Noturot slīdroku (28) šādā stāvoklī, no jauna stingri pievelciet fiksējošo rokturi (13). Fiksējošā roktura piespiedējspēkam jābūt pietiekamam, lai droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģēšanas leņķa. Vertikālā zāģēšanas leņķa standarta vērtības 22,5° iestatīšana (attēls K) Izvelciet iestatīšanas pogu (34) līdz galam uz āru un pagrieziet to par 90°. Tad, turot slīdroku (28) aiz roktura (1), nolieciet to sānu virzienā, līdz slīdroka fiksējas ar skaidri sadzirdamu troksni. Uzsākot lietošanu Ieslēgšana (skatītattēluL) – Lai ieslēgtu elektroinstrumentu, vispirms pabīdiet ieslēdzēja atbloķēšanas taustiņu (2) vidus stāvoklī, pēc tam nospiediet ieslēdzēju/izslēdzēju (59) un turiet to nospiestu. Piezīme. Vadoties no drošības apsvērumiem, ieslēdzēja (59) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku. Izslēgšana – Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (59). Palaišanas strāvas ierobežošana Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobežo elektroinstrumenta jaudu palaišanas brīdī, ļaujot to darbināt no elektrotīkla ar aizsardzības strāvu 16A. Piezīme. Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka palaišanas strāvas ierobežošanas ierīce un aizsardzības ierīce pret atkārtotu ieslēgšanos ir bojāta. Šādā gadījumā elektroinstruments nekavējoties jānosūta uz tehniskās apkalpošanas iestādi. Norādījumi darbam Vispārēji norādījumi zāģēšanai Zāģējuma trases iezīmēšana (attēls M) Zāģa asmens veidotās zāģējuma trases platums tiek parādīts ar divu lāzera staru palīdzību. Tas ļauj pirms zāģēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu. – Ar slēdzi (60) ieslēdziet lāzera starus. – Novietojiet apstrādājamo priekšmetu tā, lai uz tā virsmas iezīmētā zāģējuma trase atrastos starp abām lāzera staru veidotajām līnijām. Norāde. Pirms zāģēšanas pārbaudiet, vai lāzera stari joprojām pareizi iezīmē zāģējuma trasi (skatīt sadaļu Lāzera regulēšana. Lāzera stari var novirzīties, piemēram, vibrācijas dēļ, kas rodas intensīvas lietošanas rezultātā. Lietotāja atrašanās vieta (attēls N) u Nestāviet elektroinstrumenta priekšā pret zāģa asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena. – Netuviniet rokas un pirkstus rotējošam zāģa asmenim. – Nenovietojiet rokas slīdrokas (28) priekšā. Asmens aptverplākšņu nomaiņa (attēls O) Ilgstoši lietojot instrumentu, tā sarkanās asmens aptverplāksnes (9) var nodilt. Nomainiet bojātās asmens aptverplāksnes. – Pārvietojiet asmens galvu darba stāvoklī. – Izskrūvējiet skrūves (61) ar sešstūra stieņatslēgu (4 mm) (17) un noņemiet vecās asmens aptverplāksnes. – Novietojiet jauno labās puses aptverplāksni tai paredzētajā vietā. – Pieskrūvējiet jauno asmens aptverplāksni ar skrūvēm (61) pēc iespējas tālāk pa labi, nodrošinot, lai zāģa asmens nesaskartos ar aptverplāksni jebkurā no iespējamajiem asmens galvas stāvokļiem. – Līdzīgā veidā iestipriniet arī jauno kreisās puses aptverplāksni. Pieļaujamie apstrādājamā priekšmeta izmēri Maksimālie apstrādājamā priekšmeta izmēri: 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 425 Horizontālais zāģēšanas leņķis Vertikālais zāģēšanas leņķis Augstums x platums [mm] Apstrādājamais priekšmets pie vadotnes Apstrādājamais priekšmets pie garuma atdures (papildpiederums) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x110 0° 45° (pa kreisi) 51 x 341 51 x 295 0° 45° (pa labi) 38 x 341 38 x 295 45° 45° (pa kreisi) 51 x 240 51 x 200 45° 45° (pa labi) 38 x 240 38 x 200 Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīļu (19) palīdzību var nostiprināt pa kreisi vai pa labi no zāģa asmens): 160 x 335 mm (garums x platums) Maksimālais zāģēšanas dziļums (0°/0°): 104 mm Zāģēšana Zāģēšana bez asmens horizontālās pārbīdes (apzāģēšana) (skatītattēluP) – Pārbīdiet slīdroku (28) līdz galam uz aizmuguri un fiksējiet to šajā stāvoklī. Pārliecinieties, ka dziļuma ierobežotājs (30) ir pilnībā iebīdīts un regulējošā skrūve (29) pārvietojoties slīdrokai, brīvi virzās cauri izgriezumam, nepieskaroties dziļuma ierobežotājam. – Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem. – Ja nepieciešams, iestatiet vēlamo zāģēšanas leņķi (horizontālo un/vai vertikālo). – Ieslēdziet elektroinstrumentu. – Turot slīdroku (28) aiz roktura (1), lēni laidiet to lejup. – Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāģa asmeni. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens kustība ir pilnībā apstājusies. – Lēni paceliet slīdroku (28) augšup. Zāģēšana ar asmens pārbīdi (attēls Q) u Pirms instrumenta ieslēgšanas un arī zāģēšanas laikā stingri turiet rokturi. Zāģēšanas laikā kontrolējiet asmens galvas pārvietošanos pa vadstieņiem. Viens neuzmanības mirklis var kļūt par cēloni nopietnam savainojumam, jo slīdroka pārvietojas pa vadstieņiem ārkārtīgi viegli. – Atbrīvojiet slīdroku. (28) Pavelkot un atbīdot atpakaļ slīdroku (28), pārbaudiet, vai tās slīdmehānisms pareizi darbojas. – Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem. – Ja nepieciešams, iestatiet vēlamo zāģēšanas leņķi (horizontālo un/vai vertikālo). – Turot slīdroku (28) aiz roktura (1), pārvietojiet to prom no vadotnes (6), līdz zāģa asmens atrodas pirms apstrādājamā priekšmeta. – Ieslēdziet elektroinstrumentu. – Turot slīdroku (28) aiz roktura (1), lēni laidiet to lejup. – Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot slīdroku (28) vadotnes (6) virzienā. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens kustība ir pilnībā apstājusies. – Lēni paceliet slīdroku (28) augšup. Apstrādājamā priekšmeta sazāģēšana vienāda garuma daļās (skatītattēluR) Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda garuma daļās var izmantot garuma atduri (36) (papildpiederums). Garuma atduri var nostiprināt zāģēšanas galda pagarinātāja (7) abās pusēs. – Atskrūvējiet fiksējošo skrūvi (35) un pārvietojiet garuma atduri tā (36), lai tā novietotos uz piespiedējskrūves (62). – No jauna stingri pieskrūvējiet fiksējošo skrūvi (35). – Iestatiet zāģēšanas galda pagarinātāju (7) stāvoklī, kas atbilst vēlamajam sazāģēšanas garumam. Dziļuma ierobežotāja iestatīšana (gropju iezāģēšanai) (attēls S) Dziļuma ierobežotāja regulēšana ir jāveic pirms gropes iezāģēšanas vai attāluma atdures izmantošanas. – Pavelciet dziļuma ierobežotāju (30) uz āru. – Turot slīdroku (28) aiz roktura (1), pārvietojiet to vēlamajā stāvoklī. – Ieskrūvējiet regulējošo skrūvi (29), līdz tās gals pieskaras dziļuma ierobežotājam (30). – Lēni paceliet slīdroku (28) augšup. Īpašas formas priekšmetu zāģēšana Zāģējot izliektas formas vai apaļus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāģēšanas galdu. Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus. Profillīstu apstrāde Profillīstes var apstrādāt divos dažādos veidos: Bosch Power Tools 1 609 92A 5RR | (02.07.2020)426 | Latviešu Apstrādājamā priekšmeta novietojums Grīdas līste Griestu līste – atbalstot pret vadotni – noguldot uz zāģēšanas galda Profillīstu zāģēšana ir veicama ar asmens horizontālo pārbīdi vai bez tās, atkarībā no līstes platuma. Pēc vēlamā zāģēšanas leņķa (horizontālā un/vai vartikālā) iestatīšanas vienmēr veiciet mēģinājuma zāģējumu, izmantojot kokmateriāla atgriezumu. Svarīgāko iestatījumu pārbaude un korekcija Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Lāzera regulēšana Norāde: ;ai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotīkla. u Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu. – Pārvietojiet elektroinstrumentu darba stāvoklī. – Pagrieziet zāģēšanas galdu (38) līdz ierobei (15), kas atbilst zāģēšanas leņķim 0°. Svirai (12) jūtami jāfiksējas šajā ierobē. Pārbaude (attēls T1) – Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma trasi. – Turot slīdroku (28) aiz roktura (1), lēni laidiet to lejup. – Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens zobi sakristu ar zāģējuma trasi. – Stingri noturiet apstrādājamo priekšmetu šajā stāvoklī un lēni pārvietojiet slīdroku augšup. – Stingri iestipriniet apstrādājamo priekšmetu. – Ar slēdzi (60) ieslēdziet lāzera starus. Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un vienādā attālumā no zāģējuma trases, kas iezīmēta uz apstrādājamā priekšmeta virsmas, arī tad, ja slīdroka ir pārvietota lejup. Lāzera aizsargvāka noņemšana (attēls T2) – Atskrūvējiet divas skrūves (63) uz lāzera aizsargvāka (27) ar sešstūra stieņatslēgu (4 mm) (17). Norāde. Lai piekļūtu lāzera aizsargvāka priekšējai skrūvei, slīdroka nedaudz jāpārvieto lejup, līdz sešstūra stieņatslēgu kļūst iespējams izvadīt caur kādu no kustīgā aizsargpārsega izgriezumiem. Pietuvinājuma regulēšana (attēls T3) – Noņemiet lāzera aizsargvāku (27).

1. Labējā lāzera stara iestatīšana:

– Grieziet aizmugurējo regulējošo skrūvi (64) ar sešstūra stieņatslēgu (18), līdz labējais lāzera stars nonāk cieši blakus uz apstrādājamā priekšmeta virsmas iezīmētajai zāģējuma trasei visā tās garumā. Pie tam kreisais lāzera stars pārvietojas līdz ar labējo lāzera staru. Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo, bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso.

2. Kreisā lāzera stara iestatīšana:

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Paneļzāģis Izstrādājuma numurs
