NAUDOJIMO INSTRUKCIJA GST 160 CE Professional BOSCH

– Grieziet priekšējo regulējošo skrūvi (64) ar sešstūra stieņatslēgu (18), līdz kreisais lāzera stars nonāk tādā pašā āttālumā no uz apstrādājamā priekšmeta virsmas iezīmētās zāģējuma trases, kā labējais lāzera stars. Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo, bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso. – No jauna nostipriniet lāzera aizsargvāku (27). Paralelitātes iestatīšana (attēls T4) – Noņemiet lāzera aizsargvāku (27). – Atskrūvējiet stiprinošo skrūvi (65) (par aptuveni 1–2 apgriezieniem) ar sešstūra stieņatslēgu (18). Neizskrūvējiet skrūvi līdz galam. – Pārbīdiet lāzera bloka montāžas plāksni pa labi vai pa kreisi, līdz lāzera stari pilnā garumā novietojas paralēli uz apstrādājamā priekšmeta virsmas iezīmētajai zāģējuma trasei. – Noturiet montāžas plāksni šajā stāvoklī un no jauna stingri pieskrūvējiet stiprinošo skrūvi (65). – Pēc regulēšanas no jauna pārbaudiet lāzera staru pietuvinājumu zāģējuma trasei. Vajadzības gadījumā vēlreiz veiciet lāzera staru izlīdzināšanu ar regulējošo skrūvju (64) palīdzību. – No jauna nostipriniet lāzera aizsargvāku (27). Slīdrokas pārvietošanas izraisītās sānu nolieces kompensēšana (attēls T5) – Noņemiet lāzera aizsargvāku (27). – Atskrūvējiet abas stiprinošās skrūves (66) (par aptuveni 1–2 apgriezieniem) ar sešstūra stieņatslēgu (18). Neizskrūvējiet skrūves līdz galam. – Pārbīdiet lāzera bloka korpusu pa labi vai pa kreisi, līdz lāzera stari vairs nenoliecas sānu virzienā laikā, kad slīdroka tiek pārvietota lejup. – Pēc regulēšanas no jauna pārbaudiet lāzera staru pietuvinājumu zāģējuma trasei. Vajadzības gadījumā vēlreiz veiciet lāzera staru izlīdzināšanu ar regulējošo skrūvju (64) palīdzību. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLatviešu | 427 – Noturiet lāzera bloka korpusu šajā stāvoklī un no jauna stingri pieskrūvējiet stiprinošās skrūves (66). – No jauna nostipriniet lāzera aizsargvāku (27). Vertikālā zāģēšanas leņķa standarta vērtības 0° iestatīšana – Pārvietojiet asmens galvu transporta stāvoklī. – Pagrieziet zāģēšanas galdu (38) līdz 0° ierobei (15). Svirai (12) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. Pārbaude (attēls U1) – Iestatiet uz leņķmēra leņķi 90° un novietojiet to uz zāģēšanas galda (38). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (40). Iestatīšana (attēls U2) – Atbrīvojiet fiksējošo rokturi (13). – Atskrūvējiet abas regulējošās skrūves (67) (vismaz par 1 apgriezienu), lietojot gala atslēgu (10 mm). – Atskrūvējiet regulējošo skrūvi (69) (apt. par 3 apgriezieniem) ar sešstūra stieņatslēgu (4 mm) (17). – Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi (68) ar sešstūra stieņatslēgu (4 mm) (17), līdz leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pievelciet fiksējošo rokturi (13). Pēc tam vispirms stingri pieskrūvējiet regulējošo skrūvi (69) un tad no jauna stingri pieskrūvējiet regulējošās skrūves (67). Gadījumā, ja pēc regulēšanas leņķa rādītāji (33) un (21) nesakrīt ar 0° iedaļām uz skalas (32), ar krustrievas skrūvgriezi atskrūvējiet leņķa rādītāju stiprinošās skrūves un pārvietojiet leņķa rādītājus pret skalas 0° iedaļām. Vertikālā zāģēšanas leņķa standarta vērtības 45° iestatīšana – Pārvietojiet asmens galvu darba stāvoklī. – Pagrieziet zāģēšanas galdu (38) līdz 0° ierobei (15). Svirai (12) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. – Izvelciet kreiso pārbīdāmo vadotni (5) līdz galam uz āru. – Atbrīvojiet fiksējošo rokturi (13) un, turot slīdroku aiz roktura (1), līdz galam nolieciet pa kreisi (45° leņķī). Pārbaude (attēls V1) – Iestatiet uz leņķmēra leņķi 45° un novietojiet to uz zāģēšanas galda (38). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (40). Iestatīšana (attēls V2) – Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi (70) ar vaļējā tipa uzgriežņu atslēgu (8 mm), līdz leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pievelciet fiksējošo rokturi (13). Gadījumā, ja pēc regulēšanas leņķa rādītāji (33) un (21) nesakrīt ar 45° iedaļām uz skalas (32), vispirms vēlreiz pārbaudiet vertikālā zāģēšanas leņķa 0° iestatījumu un leņķa rādītāju iestatījumus. Tad vēlreiz atkārtojiet vertikālā zāģēšanas leņķa vērtības 45° iestatīšanu. Vertikālā zāģēšanas leņķa standarta vērtības 45° (pa labi) iestatīšana – Pārvietojiet asmens galvu darba stāvoklī. – Pagrieziet zāģēšanas galdu (38) līdz 0° ierobei (15). Svirai (12) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. – Izvelciet labējo pārbīdāmo vadotni (5) līdz galam uz āru. – Atbrīvojiet fiksējošo rokturi (13). – Turot slīdroku aiz roktura (1), nedaudz nolieciet to sānu virzienā pa kreisi no 0° stāvokļa un tad grieziet rokturi (39), līdz tiek parādīts labējais vertikālā zāģēšanas leņķa vērtību diapazons. – Turot slīdroku aiz roktura (1), līdz galam nolieciet to pa labi (45° leņķī). Pārbaude (attēls W1) – Iestatiet uz leņķmēra leņķi 135° un novietojiet to uz zāģēšanas galda (38). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (40). Iestatīšana (attēls W2) – Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi (71) ar vaļējā tipa uzgriežņu atslēgu (8 mm), līdz leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pievelciet fiksējošo rokturi (13). Gadījumā, ja pēc regulēšanas leņķa rādītāji (33) un (21) nesakrīt ar 45° iedaļām uz skalas (32), vispirms vēlreiz pārbaudiet vertikālā zāģēšanas leņķa 0° iestatījumu un leņķa rādītāju iestatījumus. Tad vēlreiz atkārtojiet vertikālā zāģēšanas leņķa vērtības 45° iestatīšanu. Horizontālā zāģēšanas leņķa skalas regulēšana – Pārvietojiet asmens galvu darba stāvoklī. – Pagrieziet zāģēšanas galdu (38) līdz 0° ierobei (15). Svirai (12) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. Pārbaude (attēls X1) – Iestatiet uz leņķmēra leņķi 90° un tad novietojiet to starp vadotni (6) un zāģa asmeni (40) uz zāģēšanas galda (38). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (40). Iestatīšana (skatītattēluX2) – Atskrūvējiet visas četras regulējošās skrūves (72) ar sešstūra stieņatslēgu (4mm) (17) un pagrieziet zāģēšanas galdu (38) kopā ar skalu (37), līdz leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pieskrūvējiet skrūves. Gadījumā, ja pēc regulēšanas leņķa rādītājs (58) nesakrīt ar 0° iedaļu uz skalas (37), ar krustrievas skrūvgriezi atskrūvējiet skrūvi (73) un savietojiet leņķa rādītāju ar skalas 0° iedaļu. Fiksējošā roktura (13) piespiedējspēka iestatīšana (attēls Y) Fiksējošā roktura (13) piespiedējspēks ir regulējams. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)428 | Latviešu Pārbaude – Fiksējošā roktura piespiedējspēkam jābūt pietiekošam, lai droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģēšanas leņķa. Iestatīšana – Atbrīvojiet fiksējošo rokturi (13). – Lai samazinātu piespiedējspēku, ar gala atslēgu (17 mm) grieziet regulējošo skrūvi (74) pretēji pulksteņa rādītāju kustības virzienam, bet, lai palielinātu piespiedējspēku, grieziet regulējošo skrūvi pulksteņa rādītāju kustības virzienā. – Iestatiet kādu noteiktu vertikālo zāģēšanas leņķi, stingri pievelciet fiksējošo rokturi (13) un pārbaudiet, vai tiek nodrošināts vēlamais piespiedējspēks. Transportēšana (skatītattēluZ) Pirms elektroinstrumenta transportēšanas veiciet šādas darbības: – Pārbīdiet slīdroku (28) līdz galam uz aizmuguri un fiksējiet to šajā stāvoklī. – Pārliecinieties, ka dziļuma ierobežotājs (30) ir pilnībā iebīdīts un regulējošā skrūve (29) pārvietojoties slīdrokai, brīvi virzās cauri izgriezumam, nepieskaroties dziļuma ierobežotājam. – Pārvietojiet slīdroku lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (31) iespējams pilnīgi iebīdīt korpusā – Līdz galam iebīdiet iekšā zāģēšanas galda pagarinātājus (7). – Iestatiet vertikālā zāģēšanas leņķa vērtību 0° un stingri pievelciet fiksējošo rokturi (13). – Pagrieziet zāģēšanas galdu (38) līdz galam pa kreisi un stingri pievelciet fiksējošo rokturi (11). – Ar mikroāķu materiāla lenti (75) nostipriniet elektrokabeli. – Noņemiet visus piederumus, ko nav iespējams stingri nostiprināt uz elektroinstrumenta. – Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī. – Transportējot elektroinstrumentu, satveriet to aiz padziļinājumiem (16) zāģēšanas galda sānos. u Transportējot elektroinstrumentu, izmantojiet tikai šim nolūkam piemērotas transportēšanas ierīces, bet nekad neceliet to aiz aizsargierīcēm, slīdrokas vai roktura . Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. Kustīgajam aizsargpārsegam brīvi jāpārvietojas un patstāvīgi jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra. – Ik reizi pēc darba operācijas beigām ar otu notīriet putekļus un skaidas. – Regulāri tīriet slīdrullīti (20) un slīdroku (28). Piederumi Izstrādājuma numurs Skrūvspīles 1 609 B06 203 Asmens aptverplāksne 1 609 B04 470 Putekļu maisiņš 1 609 B05 010 Uzsūkšanas adapteris 2 607 001 977 Darba galds GTA2500 W 0 601 B12 100 Darba galds GTA3800 0 601 B24 000 Vakuumsūcējs koka putekļu uzsūkšanai GAS 35 M AFC 0 601 9C3 100 Zāģa asmeņi kokam un plākšņu materiāliem, paneļiem un līstēm Zāģa asmens 305 x 30 mm, 60 zobu 2 608 641 768 Zāģa asmeņi plastmasai un dzelzi nesaturošiem metāliem Zāģa asmens 305 x 30 mm, 96 zobu 2 608 642 099 Zāģa asmens 305 x 30 mm, 96 zobu 2 608 640 453 Zāģa asmeņi visiem laminātmateriāliem Zāģa asmens 305 x 30 mm, 96 zobu 2 608 642 137 Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 429 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Lietuvių k. Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo- ti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)430 | Lietuvių k. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. Saugos nuorodos dirbantiems su skersavimo ir suleidimo pjūklais u Skersavimo ir suleidimo pjūklai yra skirti medienai ir kitoms panašioms medžiagoms pjauti; juos draudžia- ma naudoti metalo ruošiniams, pvz., metalo sijoms, strypams, vinims, pjauti. Dėl dulkių, atsiradusių dėl trin- ties, gali užstrigti judančios dalys, pvz., apatinė apsauga. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, įstatomoji plokštelė ir kitos plastikinės dalys. u Esant galimybei, apdirbamą detalę visada pritvirtin- kite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100mm nuo kiekvienos pjūklo disko pusės. Šiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisilietę galite susižeisti. u Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo dis- ko arba nepjaukite nenaudodami jokių pagalbinių prie- monių. Greitai besisukantis pjūklas neprispaustą arba ju- dančią apdirbamą detalę gali išsviesti ir sužeisti. u Pjūklą per apdirbamą detalę stumkite. Pjūklo per ap- dirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, įjunkite variklį, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjū- klas per ruošinį yra traukiamas, iškyla pjūklo disko užvažiavimo ant ruošinio pavojus, dėl ko pjūklo disko mazgas su jėga išlėks link dirbančiojo. u Niekada nelaikykite rankos skersai numatomos pjovi- mo linijos – nesvarbu, priešais ar už pjūklo disko. Ap- dirbamą detalę prispausti ranką laikant skersai, t. y. deta- lę laikyti kaire ranka į dešinę nuo pjūklo disko arba priešingai, yra labai pavojinga. u Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nekiškite rankų arčiau nei 100mm atstumu nuo bet kurios pjūklo disko pusės. Atstumą nuo rankos iki besisukančio pjūklo disko įvertinti sunku, todėl galite sunkiai susižaloti. u Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo pusę dėdami prie atramos. Visada įsi- tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisu- kantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kitų nereikalingų detalių. u Prieš naudodami pjūklą, nuimkite nuo stalo visus įra- nkius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklo diskas prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų gali juos dideliu greičiu sviesti. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 431 u Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti. u Prieš naudodami skersavimo ir suleidimo pjūklą, jį bū- tinai pritvirtinkite arba padėkite ant lygaus, tvirto dar- bo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus. u Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsi- tikinkite, kad tinkamai nustatėte reguliuojamą at- ramą, ji yra prispausta prie apdirbamos detalės ir ne- trukdys pjūklo diskui ar apsaugos sistemai. Neįjungę įrankio ir nepasidėję apdirbamos detalės ant stalo, patik- rinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavojaus perpjauti atramą. u Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, sta- lo ilginamąja dalimi, pjovimo ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinį ap- sauginį gaubtą ar ją gali išsviesti besisukantis pjūklo dis- kas. u Neprašykite kito asmens, kad palaikytų detalę, užuot naudoję stalo ilginamąją dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko. u Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtų spaudžiama prie besisukančio pjūklo disko. Jei yra ne- daug vietos, pvz., naudojamos išilginės atramos, tai nu- pjauta dalis gali užpleištuoti pjūklo diske ir didele jėga išlėkti iš įrankio. u Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąs- telius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas į juos įsikerta, dėl ko ruošinys su jūsų ra- nka gali būti įtraukti į ruošinį. u Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta. u Jei apdirbama detalė ar pjūklas užstringa, skersavimo ir suleidimo pjūklą išjunkite. Palaukite, kol sustos visos besisukančios dalys, ištraukite laido kištuką iš maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite stringančią medžiagą. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti skersavimo ir suleidimo pjūklą. u Baigę pjauti, atleiskite jungiklį, palaikykite pjūklą nu- leidę, kol jis nustos suktis, tada patraukite nupjautą dalį. Laikyti ranką prie stojančio pjūklo yra pavojinga. u Jei norite įpjauti arba atleisti jungiklį prieš visiškai nu- leisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti že- myn ir sukelti pavojų susižaloti. u Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti. u Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeis- tų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at- siranda per didelė trintis, stringa pjūklo diskas ir suke- liama atatranka. u Nenaudokite pjovimo diskų, pagamintų iš didelio at- sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti. u Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka- ma tvirtinimo kiauryme (pvz., rombo formos arba ap- valia). Jei pjūklo diskas netinka pjūklo tvirtinimo deta- lėms, jis gali pasislinkti nuo centro, todėl galite prarasti įrankio kontrolę. u Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos dro- žlių ar pan. Pirmiausia nustatykite elektrinio įrankio sver- tą į ramybės padėtį ir išjunkite elektrinį įrankį. u Baigę dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai įkaista. u Atsargiai – jei naudojami kitokie nei čia aprašyti val- dymo ar justavimo įrenginiai arba taikomi kitokie me- todai, spinduliavimas gali būti pavojingas. u Įmontuoto lazerio nepakeiskite kito tipo lazeriu. Šiam elektriniam įrankiui netinkamas lazeris gali kelti pavojų žmonėms. u Nedarykite jokių lazerinio įtaiso pakeitimų. Šioje nau- dojimo instrukcijoje aprašytomis nustatymo galimybėmis galite naudotis nekeldami jokio pavojaus. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims. u Nenuimkite įspėjamųjų ženklų nuo elektrinio įrankio. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektriniu įrankiu. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)432 | Lietuvių k. Simboliai ir jų reikšmės Lazerio klasė1 Nekiškite rankų į pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovi- mo disko galima susižaloti. Dirbkite su apsaugine kauke nuo dul- kių. Dirbkite su apsauginiais akiniais. Dirbkite su klausos apsaugos priemo- nėmis. Dėl triukšmo poveikio galima pra- rasti klausą. Pavojinga zona! Rankas, pirštus ir plaštakas laikykite toliau nuo šios zo- nos. Nekiškite pirštų tarp judančių slankio- jo sverto dalių. Judančios dalys pirštus gali suspausti ir sunkiai sužaloti. Ø 30 Ø 305 mm Atkreipkite dėmesį į pjūklo disko matme- nis. Kiaurymės skersmuo turi tiksliai ati- tikti įrankio suklį. Jei reikia naudoti siauri- namuosius jungimo elementus, tai siauri- namojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio skersmeniui. Jei tik galima, naudo- kite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus. Pjūklo disko skersmuo turi atitikti ant simbolio pateiktus duomenis. Norėdami elektrinį įrankį transportuoti, imkite jį tik už šių pažymėtų vietų (specia- lių išėmų) arba transportavimo rankenos. Simboliai ir jų reikšmės Elektrinio įrankio niekada nekelkite už slankiojo sverto rankenos. Lazerio įjungimas Fiksuojamoji rankenėlė atidaryta: Galima nustatyti įstrižo pjūvio kampus vertikalioje plokštumoje. Fiksuojamoji rankenėlė uždaryta: Nustatytas prietaiso sverto įstrižo pjūvio kampas vertikalioje plokštumoje yra užfiksuotas. Rodo atskirus įstrižo pjūvio kampo verti- kalioje plokštumoje nustatymo žingsnius.

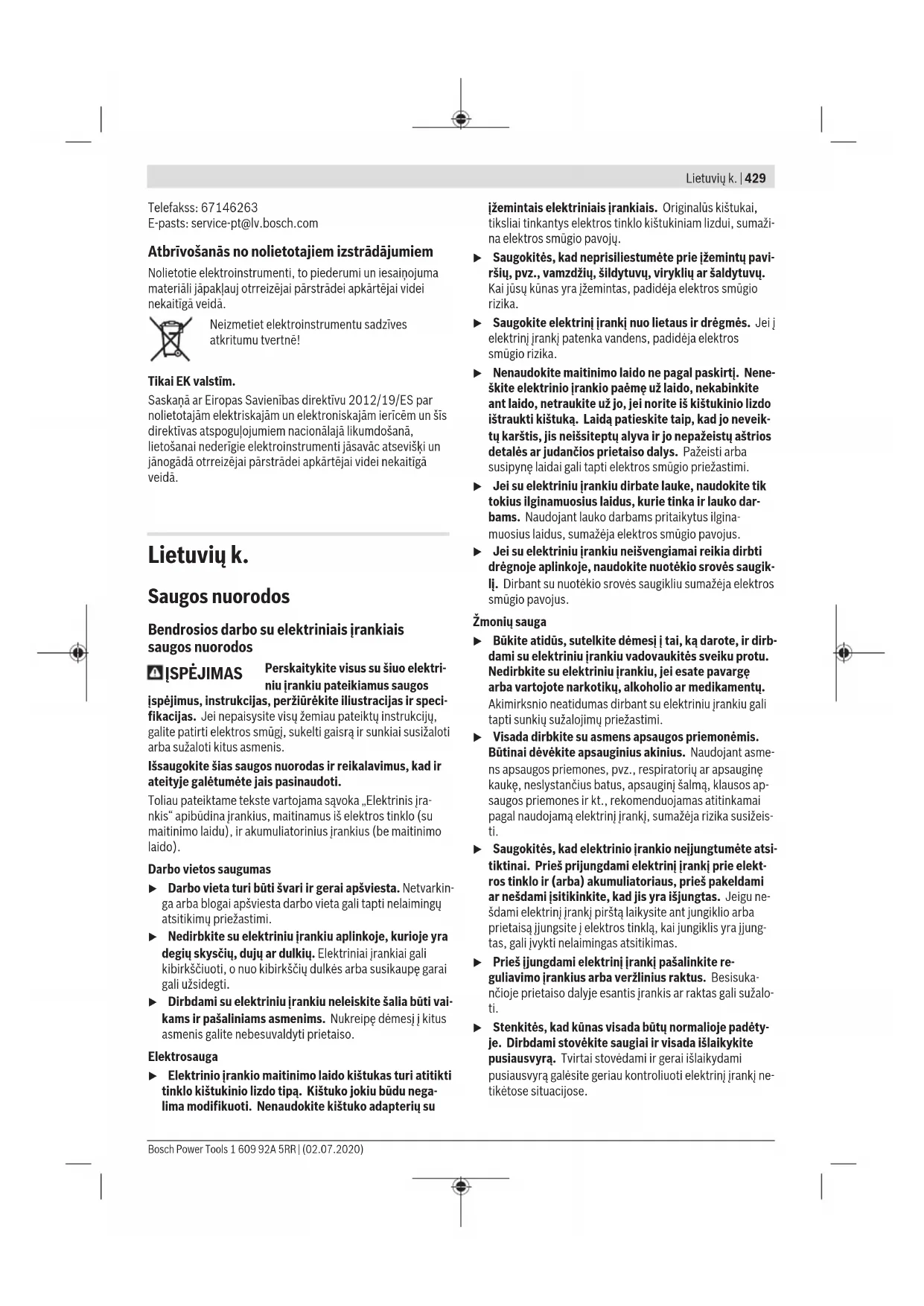

1. Atlaisvinkite prispaudžiamąją svirtelę

2. Slankųjį svertą šiek tiek pasukite į kai-

3. Sukamąja rankenėle nustatykite pagei-

daujamą įstrižo pjūvio kampo vertikalioje plokštumoje diapazoną Įstrižo pjūvio kampo vertikalioje plokštu- moje diapazono nustatymas sukamąja ra- nkenėle: Pjūklo disko posvyris į kairę (nuo 45° iki 0°) Pjūklo disko posvyris į dešinę (nuo 0° iki 45°) Visas slankiojo sverto posvyrio diapazo- nas (nuo –47° iki +47°) Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka- nt medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo –52° 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 433 iki +60° o įstrižo pjūvio kampas vertikalioje plokštumoje nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje). Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai medienai bei drožlių ir pluošto plokštėms pjauti. Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Rankena (2) Įjungimo-išjungimo jungiklio įjungimo blokatorius (3) Apsauginis gaubtas (4) Slankusis aps. gaubtas (5) Reguliuojamas atraminis bėgelis (6) Atraminis bėgelis (7) Pjovimo stalo ilginamoji dalis (8) Montavimo kiaurymės (9) Įstatomoji plokštelė (10) Fiksuojamasis spaustuvas (11) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik- suoti (horizontalioje plokštumoje) (12) Prispaudžiamoji svirtelė įstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje) (13) Prispaudžiamoji svirtelė įstrižo pjūvio kampui užfik- suoti (vertikalioje plokštumoje) (14)

(15) Įpjovos standartiniam įstrižo pjūvio kampui (hori- zontalioje plokštumoje) (16) Išėmos prietaisui nešti (17) Šešiabriaunis raktas (6 mm/4 mm) (18) Šešiabriaunis raktas (2 mm) (19) Veržtuvas (20) Slydimo ratukas (21) Kampo žymeklis dešiniajam įstrižo pjūvio kampo diapazonui (nuo 0° iki 47°) (vertikalioje plokštumo- je) (22) Drožlių nukreipimo įtaisas (23) Pjuvenų išmetimo anga (24) Nusiurbimo adapteris (25) Slankiojo mechanizmo prispaudžiamoji svirtelė (26) Įspėjamasis lazerio spindulio ženklas (27) Lazerio apsauginis gaubtelis (28) Slankusis svertas (29) Gylio ribotuvo reguliavimo varžtas (30) Gylio ribotuvas (31) Transportavimo apsauga (32) Įstrižo pjūvio kampo skalė (vertikalioje plokštumo- je) (33) Kampo žymeklis kairiajam įstrižo pjūvio kampo diapazonui (nuo 47° iki 0°) (vertikalioje plokštumo- je) (34) Reguliavimo ratukas 22,5° įstrižo pjūvio kampui (vertikalioje plokštumoje) (35) Vienodo ilgio ruošinių atramos fiksuojamasis varžta-

(37) Įstrižo pjūvio kampo skalė (horizontalioje plokštu- moje) (38) Pjovimo stalas (39) Sukamoji rankenėlė įstrižo pjūvio kampo diapazonui (vertikalioje plokštumoje) nustatyti (40) Pjūklo diskas (41) Lazerio spindulio išėjimo anga (42) Slankiojo apsauginio gaubto trauklės fiksuojamasis varžtas (43) Slankiojo apsauginio gaubto trauklė (44) Priekinis tvirtinamasis varžtas (dengiamoji plokštė/slankusis apsauginis gaubtas) (45) Užpakalinis tvirtinamasis varžtas (dengiamoji plokštė/slankusis apsauginis gaubtas) (46) Dengiamoji plokštelė (47) Suklio fiksatorius (48) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti (49) Prispaudžiamoji jungė (50) Vidinė prispaudžiamoji jungė (51) Pjovimo stalo ilginamosios dalies prispaudžiamoji svirtelė (52) Reguliuojamo atraminio bėgelio fiksuojamasis va- ržtas (53) Amortizatorius (54) Pasipriešinimo reguliavimo varžtai (55) Kiaurymės veržtuvui (56) Sparnuotasis varžtas (57) Srieginis strypas (58) Įstrižo pjūvio kampo žymeklis (horizontalioje plo- kštumoje) (59) Įjungimo-išjungimo jungiklis (60) Lazerio įjungimo-išjungimo jungiklis (pjūvio linijoms žymėti) (61) Įstatomosios plokštelės varžtai (62) Vienodo ilgio ruošinių atramos prispaudžiamasis va- ržtas

(63) Lazerio apsauginio gaubtelio varžtas (64) Lazerio nustatymo reguliuojamasis varžtas (tikslu- mo nustatymo) (65) Lazerio montavimo plokštės tvirtinamasis varžtas (66) Lazerio korpuso tvirtinamasis varžtas Bosch Power Tools 1 609 92A 5RR | (02.07.2020)434 | Lietuvių k. (67) / (68) / (69) Pagrindinių nustatymų 0° (įstrižo pjūvio kampas vertikalioje plokštumoje) reguliavimo varžtai (70) Pagrindinių nustatymų 45° (kairysis įstrižo pjūvio kampas vertikalioje plokštumoje) reguliavimo va- ržtas (71) Pagrindinių nustatymų 45° (dešinysis įstrižo pjūvio kampas vertikalioje plokštumoje) reguliavimo va- ržtas (72) Įstrižo pjūvio kampo skalės (horizontalioje plokštu- moje) reguliavimo varžtai (73) Kampo žymeklio varžtas (horizontalioje plokštumo- je) (74) Prispaudžiamosios svirtelės prispaudimo jėgos bet kokiam įstrižo pjūvio kampui (vertikalioje plokštu- moje) reguliavimo varžtas (75) Kibioji juosta

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Stacionarusis diskinis pjūklas GCM 12 GDL GCM 12 GDL GCM 12 GDL Gaminio numeris 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nominali naudojamoji galia W 2000 1500 1800 Nominalioji įtampa V 230–240 110 220–240 Dažnis Hz 50/60 50/60 50/60 Tuščiosios eigos sūkių skaičius min

Paleidimo srovės ribotuvas ● – ● Lazerio tipas nm 650 650 650 mW <1 <1 <1 Lazerio klasė 1 1 1 Svoris pagal „EPTA‑Procedure 01:2014“ kg 32,1 32,1 32,1 Apsaugos klasė / II / II / II Tinkamų pjūklo diskų matmenys Pjūklo disko skersmuo mm 305 305 305 Pjūklo disko korpuso storis mm 1,7−2,6 1,7−2,6 1,7−2,6 Maks. pjovimo plotis mm 3,2 3,2 3,2 Kiaurymės skersmuo mm 30 30 30 Leidžiamieji ruošinio matmenys (maksimalūs/minimalūs): (žr. „Leistini ruošinio matmenys“, Puslapis439) Informacija apie triukšmą Triukšmo emisijos vertės nustatytos pagalEN 62841-3-9. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis93dB(A); garso galios ly- gis106dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo išmatuota pagal standartizuotą matavimo metodą, ir ją gali- ma naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukšmo emisijai iš anksto įvertinti. Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įra- nkiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emi- sija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis bu- vo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, triukšmo emisija per visą darbo laiką žymiai su- mažės. Montavimas u Venkite netikėto elektrinio įrankio įsijungimo. Atlieka- nt montavimo ir visus kitus elektrinio įrankio regulia- vimo ar priežiūros darbus kištuką į elektros tinklą jungti draudžiama. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 435 Tiekiamas komplektas Atkreipkite dėmesį į eksploatavimo instruk- cijos pradžioje pavaizduotą tiekiamą komp- lektą. Prieš pradėdami elektrinį įrankį naudoti pirmą kartą patikrin- kite, ar buvo pristatytos visos žemiau nurodytos dalys: – Slankusis skersavimo ir suleidimo pjūklas su įmontuotu pjūklo disku (40) – Fiksuojamoji rankenėlė (11) – Šešiabriaunis raktas (17) – Šešiabriaunis raktas (18) – Veržtuvas (19) Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas. Prieš tęsdami elektrinio įrankio naudojimą būtinai patikrin- kite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio įra- nkio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir ne- stringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaiš- tingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus. Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai sure- montuoti ar pakeisti įgaliotose specializuotose dirbtuvėse. Papildomai be pateiktos įrangos reikalingi šie įrankiai: – Kryžminis atsuktuvas – Veržlinis raktas (dydis: 8 mm) – Žiedinis, veržlinis arba galinis raktas (dydžiai: 10 mm ir 17 mm) Atskirų dalių montavimas – Tiekiamas dalis atsargiai išimkite iš pakuotės. – Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įrangos nuimkite visas pakavimo medžiagas. Fiksuojamosios rankenėlės montavimas (žr. a pav.) – Įsukite fiksuojamąją rankenėlę (11) į atitinkamą kiaurymę virš svirtelės (12). u Prieš pradėdami pjauti visada gerai užveržkite fiksuo- jamąją rankenėlę (11). Priešingu atveju pjūklo diskas ga- li užstrigti ruošinyje. Stacionarus ir lankstus montavimas u Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio). Montavimas ant darbinio paviršiaus (žr.b1pav.) – Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaury- mės(8). arba – Priveržkite prietaiso kojeles standartiniu veržtuvu prie darbinio paviršiaus. Montavimas prie Bosch darbinio stalo (žr.b2pav.) (GTA 2500 W, GTA 3700, GTA 3800) Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelėmis, elektrinį įrankį galima pastatyti ant bet ko- kio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti. u Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis. u Prieš pradėdami montuoti prietaisą, tinkamai surin- kite darbinį stalą. Kad stalas su prietaisu nesulūžtų, bū- tina nepriekaištingai sumontuoti. – Elektrinį įrankį ant darbinio stalo montuokite transportavi- mo padėtyje. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys. – Elektrinį įrankį išjunkite ir iš kištukinio lizdo ištraukite kištuką. – Palaukite, kol pjūklo diskas visiškai sustos. – Nustatykite užsiblokavimo priežastį ir ją pašalinkite. Išorinis dulkių nusiurbimas Norėdami siurbti, prie pjuvenų nusiurbimo adapterio(24) taip pat galite prijungti dulkių siurblio žarną (Ø35mm). – Dulkių siurblio žarną sujunkite su nusiurbimo adapte- riu(24). Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)436 | Lietuvių k. Nusiurbimo adapterio valymas Siekiant užtikrinti optimalų nusiurbimą, reikia reguliariai išvalyti nusiurbimo adapterį (24). – Nuo pjuvenų išmetimo angos (23) sukdami nuimkite nu- siurbimo adapterį (24). – Pašalinkite nulūžusias ruošinio daleles ir drožles. – Nusiurbimo adapterį sukdami vėl užspauskite ant drožlių išmetimo angos taip, kad jis užsifiksuotų ant drožlių išme- timo angos fiksuojamojo žiedo. Pjūklo disko keitimas (žr. c1−c4 pav.) u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Montuodami pjūklo diską mūvėkite apsaugines pirš- tines. Prisilietus prie pjūklo disko iškyla susižalojimo pa- vojus. Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių. Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudo- jimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN847‑1 bei atitinkamai paženklinti. Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja- mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant. Pjūklo disko išėmimas – Elektrinį įrankį nustatykite į darbinę padėtį. – Ranka įsukite fiksuojamąjį varžtą(42) tiek, kad trauklė(43) galėtų laisvai nusileisti žemyn. – Atlaisvinkite tvirtinamąjį varžtą(44) (apie 2sūkius) šešiabriauniu raktu (4mm) (17). Varžto visiškai neišsukite. – Atlaisvinkite tvirtinamąjį varžtą(45) (apie 6sūkius) šešiabriauniu raktu (4mm) (17). Varžto visiškai neišsukite. – Patraukite dengiamąją plokštę(46)nuo tvirtinamojo va- ržto(45)pirmyn ir, stumdami žemyn, nuimkite. – Slankųjį apsauginį gaubtą(4)atitraukite atgal ir laikykite jį šioje padėtyje. – Trauklės(43)kiaurymę įstatykite į tvirtinamąjį va- ržtą(45). Tokiu būdu apsauginis gaubtas bus užfiksuotas atidary- toje padėtyje. – Šešiabriauniu raktu(mm) (17) sukite varžtą su vidiniu šešiakampiu(48) ir tuo pačiu spauskite suklio fiksato- rių(47), kol jis užsifiksuos. – Suklio fiksatorių(47)laikykite paspaustą ir išsukite varžtą su vidiniu šešiakampiu(48), sukdami pagal laikrodžio rodyklę (kairinis sriegis!). – Nuimkite prispaudžiamąją jungę(49). – Išimkite pjūklo diską(40). Pjūklo disko įdėjimas u Įdėdami naują pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo dis- ko) sutaptų su rodyklės ant slankiojo apsauginio gaub- to kryptimi! Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti. – Uždėkite naują pjūklo diską ant vidinės prispaudžiamo- sios jungės (50). – Uždėkite prispaudžiamąją jungę (49) ir varžtą su vidiniu šešiakampiu (48). Spauskite suklio fiksatorių (47), kol jis užsifiksuos, ir užveržkite varžtą, sukdami prieš laikrodžio rodyklę. – Atkabinkite trauklę (43) nuo tvirtinamojo varžto (45) ir slankųjį apsauginį gaubtą (4) vėl nuleiskite žemyn. – Dengiamąją plokštę (46) vėl pastumkite po tvirtinamuoju varžtu (45). – Vėl tvirtai priveržkite tvirtinamuosius varžtus (45) ir (44). – Pastumkite trauklę (43) į pirminę jos padėtį ir ranka vėl užveržkite fiksuojamąjį varžtą (42). Naudojimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Transportavimo apsauga (žr.Apav.) Naudojant transportavimo apsaugą(31), elektrinį įrankį lengviau transportuoti į įvairias eksploatavimo vietas. Prietaiso atblokavimas (darbinė padėtis) – Norėdami atblokuoti transportavimo apsaugą (31), sla- nkųjį svertą (28), laikydami už rankenos (1), šiek tiek pa- lenkite žemyn. – Transportavimo apsaugą (31) visiškai ištraukite. – Slankųjį svertą (28) lėtai kelkite aukštyn. Prietaiso užblokavimas (transportavimo padėtis) – Slankųjį svertą(28) kiek galima pastumkite atgal ir šioje padėtyje jį užfiksuokite – Prietaiso svertą lenkite žemyn, kol transportavimo apsau- gą(31) bus galima visiškai įspausti į vidų. Daugiau nuorodų: (žr. „Transportavimas (žr.Zpav.)“, Pus- lapis442) Slankiojo sverto užblokavimas Slankiojo sverto (28) slankųjį mechanizmą galima užblokuoti prispaudžiamąja svirtele (25). Galimos dvi slankiojo sverto padėtys: – slankusis svertas kiek galima pastumtas atgal (pjūviams įvairiais kampais) – slankusis svertas kiek galima pastumtas pirmyn (kompak- tiškam transportavimui) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 437 Slankiojo sverto atblokavimas (žr. B1 pav.) Atblokavus slankųjį svertą (28), visas slankusis mechaniz- mas yra paruoštas naudoti. – Lenkite prispaudžiamąją svirtelę (25) žemyn iki atramos. – Prispaudžiamosios svirtelės prispaudimo pleištas atblo- kuoja abi apatines slankiojo sverto lanksto dalis. Slankiojo sverto užblokavimas (žr. B2 pav.) Slankusis svertas kiek galima pastumtas atgal: – Slankųjį svertą (28) stumkite atgal iki atramos. – Abi slankiojo sverto lanksto dalys dabar yra stačios ir užfiksuotos. – Stumkite prispaudžiamąją svirtelę (25) aukštyn tiek, kad prispaudimo pleištas būtų tarp abiejų apatinių slankiojo sverto lanksto dalių. – Kiek galima atgal pastumtas slankusis svertas (28) bus užblokuotas. Slankusis svertas kiek galima pastumtas pirmyn: – Stumkite slankųjį svertą (28) pirmyn iki atramos. – Slankusis mechanizmas yra visiškai išvažiavęs. – Stumkite prispaudžiamąją svirtelę (25) aukštyn tiek, kad prispaudimo pleištas būtų tarp abiejų apatinių slankiojo sverto lanksto dalių. – Kiek galima pirmyn patrauktas slankusis svertas (28) bus užblokuotas. Paruošimas darbui Pjovimo stalo pailginimas (žr. C pav.) Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. Naudojant pjovimo stalo ilginamąsias dalis (7) galima padi- dinti pjovimo stalą kairėje arba dešinėje. – Prispaudžiamąją svirtelę (51) palenkite į vidų. – Pjovimo stalo ilginamąją dalį (7) traukite į išorę iki pagei- daujamo ilgio (ne daugiau kaip 250mm). – Kad užfiksuotumėte stalo ilginamąją dalį, prispaudžiamąją svirtelę (51) vėl atlenkite į išorę. Atraminio bėgelio pastūmimas (žr.D–Epav.) Atlikdami įstrižus pjūvius horizontalioje ir/arba vertikalioje plokštumoje, priklausomai nuo pjūvio krypties, į išorę turite ištrauk- ti arba visiškai nuimti kairįjį arba dešinįjį reguliuojamą atraminį bėgelį(5). Įstrižo pjūvio kampas vertika- lioje plokštumoje Įstrižo pjūvio kampas horizon- talioje plokštu- moje 0°–47° (kairėje) ≤44° (dešinėje/kairėje) – Atlaisvinkite fiksuojamąjį varžtą(52). – Kiek galima į išorę ištraukite kairįjį reguliuojamą atraminį bėgelį(5). 0°–47° (kairėje) ≥45° (dešinėje/kairėje) – Atlaisvinkite fiksuojamąjį varžtą(52). – Kiek galima į išorę ištraukite kairįjį reguliuojamą atraminį bėgelį(5). – Reguliuojamą atraminį bėgelį keldami aukštyn visai nuimkite. – Išimkite fiksuojamąjį varžtą(52). 0°–47° (dešinėje) ≤44° (dešinėje/kairėje) – Atlaisvinkite fiksuojamąjį varžtą(52). – Kiek galima į išorę ištraukite dešinįjį reguliuojamą atraminį bėgelį(5). – Reguliuojamą atraminį bėgelį keldami aukštyn visai nuimkite. 0°–47° (dešinėje) ≥45° (dešinėje/kairėje) Slankiojo sverto pasipriešinimo nustatymas (žr.Fpav.) Slankiojo sverto(28)slankusis mechanizmas gamykloje yra iš anksto nustatytas; pristatyto elektrinio įrankio slankusis mechanizmas juda be pasipriešinimo. Slankiojo mechanizmo pasipriešinimą individualiai galite nustatyti amortizatoriumi(53): didelis pasipriešinimas – kontroliuojami darbo judesiai; nedidelis pasipriešinimas – greiti pjūviai. – Šešiabriauniu raktu(4mm) (17) atlaisvinkite abu regulia- vimo varžtus(54), jei norite nustatyti mažesnį pasiprieši- nimą, – arba – tvirčiau užveržkite abu reguliavimo varžtus(54), jei norite nustatyti didesnį pasipriešinimą. Ruošinio tvirtinimas (žr.Gpav.) Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti. Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali- ma gerai priveržti. – Spauskite ruošinį į atraminius bėgelius(6)ir(5). – Kartu teikiamą veržtuvą(19)įstatykite į specialią kiaury- mę(55). – Atlaisvinkite sparnuotąjį varžtą ir priderinkite veržtuvą prie ruošinio. Tvirtai užveržkite sparnuotąjį varžtą. – Užveržkite srieginį strypą(57)ir tokiu būdu užfiksuokite ruošinį. Ruošinio atlaisvinimas – Norėdami atlaisvinti veržtuvą, sukite srieginį strypą(57) prieš laikrodžio rodyklę. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)438 | Lietuvių k. Įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar- bą atliks greitai ir patikimai. u Prieš pradėdami pjauti visada gerai užveržkite fiksuo- jamąją rankenėlę(11). Priešingu atveju pjūklo diskas ga- li užstrigti ruošinyje. Įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas Standartinio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. H pav.) Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo- jamus įstrižo pjūvio kampus horizontalioje plokštumoje, ant pjovimo stalo yra įpjovos (15): kairėn dešinėn

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Atlaisvinkite fiksuojamąją rankenėlę (11), jei ji yra užve- ržta. – Traukite svirtelę (12) ir sukite pjovimo stalą (38) iki no- rimos įpjovos kairėje arba dešinėje. – Svirtelę vėl atleiskite. Turite jausti, kaip svirtelė įsistato į įpjovą. – Fiksuojamąją rankenėlę (11) vėl užveržkite. Bet kokio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. I pav.) Įstrižo pjūvio kampą horizontalioje plokštumoje galima nustatyti nuo 52° (kairėje pusėje) iki 60° (dešinėje pusėje). – Atlaisvinkite fiksuojamąją rankenėlę (11), jei ji yra užve- ržta. – Veržkite svirtelę (12) ir tuo pačiu spauskite fiksuojamąjį spaustuvą (10), kol jis užsifiksuos specialiame tam numa- tytame griovelyje. Tada pjovimo stalas galės laisvai judėti. – Sukite pjovimo stalą (38) fiksuojamąja rankenėle į kairę arba į dešinę, kol kampo žymeklis (58) parodys norimą įs- trižo pjūvio kampą horizontalioje plokštumoje. – Fiksuojamąją rankenėlę (11) vėl užveržkite. – Norėdami svirtelę (12) vėl atlaisvinti (kad nustatytumėte standartinį įstrižo pjūvio kampą horizontalioje plokštumo- je), svirtelę pakelkite aukštyn. Fiksuojamasis spaustuvas (10) atšoka į savo pirminę pa- dėtį, o svirtelė (12) vėl gali užsifiksuoti įpjovose (15). Įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustaty- ti nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje). Kad būtų galima greitai ir tiksliai nustatyti dažnai naudoja- mus įstrižo pjūvio kampus vertikalioje plokštumoje, 0°, 22,5°, 45° ir 47° kampams yra specialios atramos. Kairiojo įstrižo pjūvio kampo vertikalioje plokštumoje diapazono nustatymas (nuo 45° iki 0°) – Kiek galima į išorę ištraukite kairįjį reguliuojamą atraminį bėgelį(5). – Atlaisvinkite prispaudžiamąją svirtelę(13). – Slankųjį svertą(28), laikydami už rankenos(1), lenkite kairėn, kol kampo žymeklis(33) parodys norimą įstrižo pjūvio kampą vertikalioje plokštumoje. – Laikykite slankųjį(28) svertą šioje padėtyje ir vėl užverž- kite prispaudžiamąją svirtelę(13). Prispaudžiamosios svirtelės prispaudimo jėga turi būti to- kia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio kampui vertikalioje plokštumoje, išliktų nustatytoje pa- dėtyje. Dešiniojo įstrižo pjūvio kampo vertikalioje plokštumoje diapazono nustatymas (nuo 0° iki 45°) (žr.Jpav.) – Kiek galima į išorę ištraukite dešinįjį reguliuojamą atraminį bėgelį(5). – Atlaisvinkite prispaudžiamąją svirtelę(13). – Slankųjį svertą(28), laikydami už rankenos(1), iš 0° pa- dėties šiek tiek paverskite kairėn ir sukite sukamąją ran- kenėlę(39), kol bus parodytas pageidaujamas įstrižo pjūvio kampo vertikalioje plokštumoje diapazonas. – Slankųjį svertą(28), laikydami už rankenos(1), lenkite dešinėn, kol kampo žymeklis(21) parodys pageidaujamą įstrižo pjūvio kampą. – Laikykite slankųjį(28) svertą šioje padėtyje ir vėl užverž- kite prispaudžiamąją svirtelę(13). Prispaudžiamosios svirtelės prispaudimo jėga turi būti to- kia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio kampui vertikalioje plokštumoje, išliktų nustatytoje pa- dėtyje. Standartinio įstrižo pjūvio kampo 0° vertikalioje plokštumoje nustatymas Kad vėl būtų galima lengvai nustatyti 0° standartinį įstrižo pjūvio kampą vertikalioje plokštumoje, sukamoji rankenėlė (39) užsifiksuoja kairiojo įs- trižo pjūvio kampo vertikalioje plokštumoje diapa- zone. . – Slankųjį svertą (28) iš dešinės lenkite į 0° padėtį. Viso įstrižo pjūvio kampo vertikalioje plokštumoje diapazono nustatymas (nuo –47° iki +47°) – Abi atraminio bėgelio ilginamąsias dalis(5) visiškai ištrau- kite į išorę. – Atlaisvinkite prispaudžiamąją svirtelę(13). – Slankųjį svertą(28), laikydami už rankenos(1), iš 0° pa- dėties šiek tiek paverskite kairėn ir sukite sukamąją ran- 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 439 kenėlę(39), kol bus parodytas pageidaujamas įstrižo pjūvio kampo vertikalioje plokštumoje diapazonas. – Slankųjį svertą(28), laikydami už rankenos(1), lenkite į kairę arba į dešinę, kol kampo žymeklis(33) arba (21) parodys pageidaujamą įstrižo pjūvio kampą vertikalioje plokštumoje. – Laikykite slankųjį svertą(28) šioje padėtyje ir vėl užverž- kite prispaudžiamąją svirtelę(13). Prispaudžiamosios svirtelės prispaudimo jėga turi būti to- kia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio kampui vertikalioje plokštumoje, išliktų nustatytoje pa- dėtyje. Standartinio įstrižo pjūvio kampo 22,5° K vertikalioje plokštumoje nustatymas Visiškai ištraukite reguliavimo ratuką (34) į išorę ir pasukite jį 90° kampu. Lenkite slankųjį svertą (28), laikydami už ran- kenos (1), kol išgirsite, kad svertas užsifiksavo. Paruošimas naudoti Įjungimas (žr.Lpav.) – Norėdami elektrinį įrankį įjungti, pirmiausia į vidurį pastumkite įjungimo blokatorių(2), o po to paspauskite įjungimo-išjungimo jungiklį(59) ir laikykite jį paspaustą. Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio (59) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti lai- komas nuspaustas. Išjungimas – Norėdami išjungti, atleiskite įjungimo-išjungimo jungiklį (59). Paleidimo srovės ribotuvas Elektroninis paleidimo srovės ribotuvas riboja galią elektrinio įrankio įjungimo metu, todėl elektrinį įrankį galima naudoti su 16A saugikliu. Nurodymas: jei elektrinis įrankis įjungtas iš karto pradeda veikti didžiausiu sūkių skaičiumi, vadinasi yra sugedęs palei- dimo srovės ribotuvas ir apsauga nuo pakartotinio įsijungi- mo. Elektrinį įrankį reikia nedelsiant išsiųsti į klientų aptarna- vimo skyrių. Darbo patarimai Bendrosios pjovimo nuorodos Pjovimo linijos žymėjimas (žr. M pav.) Du lazerio spinduliai rodo pjūklo disko pjūvio plotį. Todėl ne- atidarydami slankiojo apsauginio gaubto galite nustatyti tiks- lią ruošinio pjovimo padėtį. – Jungikliu (60) įjunkite lazerio spindulius. – Ruošinį nustatykite taip, kad ant jo esanti žymė būtų tarp abiejų lazerio spindulių. Nuoroda: prieš pradėdami pjauti patikrinkite, ar tinkamai rodoma pjūvio linija Lazerio justavimas. Intensyviai naudoja- nt dėl vibracijos lazerio spinduliai gali pasislinkti. Dirbančiojo padėtis (žr. N pav.) u Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi- traukę į šoną. Taip jūsų kūnas bus apsaugotas nuo gali- mos atatrankos. – Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko. – Nesukryžiuokite rankų priešais slankųjį svertą (28). Įstatomųjų plokštelių keitimas (žr. O pav.) Raudonos įstatomosios plokštelės (9) po ilgesnio prietaiso naudojimo susidėvi. Pažeistas įstatomąsias plokšteles būtinai pakeiskite. – Elektrinį įrankį nustatykite į darbinę padėtį. – Šešiabriauniu raktu (17) (4 mm) išsukite varžtus (61) ir išimkite senas įstatomąsias plokšteles. – Įstatykite naują dešinę įstatomąją plokštelę. – Prisukite įstatomąją plokštelę varžtais (61) kaip galima dešiniau, kad per visą galimų traukiamųjų judesių ilgį pjūklo diskas prie įstatomosios plokštelės neprisiliestų. – Tokius pačius veiksmus atlikite, norėdami pakeisti kairę įstatomąją plokštelę. Leistini ruošinio matmenys Didžiausi ruošiniai: Įstrižo pjūvio kampas horizon- talioje plokštu- moje Įstrižo pjūvio kampas vertika- lioje plokštumoje Aukštis x plotis [mm] Ruošinys prie atraminio bėgelio Ruošinys prie distancinės atramos (pa- pildoma įranga) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110x110 0° 45° (kairėje) 51 x 341 51 x 295 0° 45° (dešinėje) 38 x 341 38 x 295 45° 45° (kairėje) 51 x 240 51 x 200 45° 45° (dešinėje) 38 x 240 38 x 200 Mažiausi ruošiniai (=visi ruošiniai, kuriuos galima tvirtai įveržti kartu tiekiamu veržtuvu(19) pjūklo disko kairėje ar dešinėje): 160 x 335mm (ilgis x plotis) Maks. pjovimo gylis (0°/0°): 104mm Bosch Power Tools 1 609 92A 5RR | (02.07.2020)440 | Lietuvių k. Pjovimas Pjovimas be traukiamojo judesio (nupjovimas) (žr.Ppav.) – Slankųjį svertą(28) kiek galima pastumkite atgal ir šioje padėtyje jį užfiksuokite Įsitikinkite, kad transportavimo atrama(30) kiek galima įspausta į vidų, o reguliavimo varžtas(29) judant slankia- jam svertui, nepaliesdamas gylio ribotuvo, praeina pro išėmą. – Suveržkite ruošinį atitinkamai pagal matmenis. – Jei reikia, nustatykite norimą įstrižo pjūvio kampą (hori- zontalioje ir/arba vertikalioje plokštumoje). – Prietaisą įjunkite. – Slankųjį svertą(28), laikydami už rankenos(1), lėtai len- kite žemyn. – Pjaukite ruošinį tolygia pastūma. – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas vi- siškai sustos. – Slankųjį svertą(28) lėtai kelkite aukštyn. Pjovimas su traukiamuoju judesiu (žr. Q pav.) u Prieš įjungdami įrankį, paimkite už rankenos ir laiky- kite ją tvirtai per visą pjovimo operaciją. Pjaudami ne- praraskite slankiojo sverto judėjimo kontrolės. Slanku- sis svertas lengvai juda, todėl akimirksnio neatidumas gali tapti sunkių sužalojimų priežastimi. – Atblokuokite slankųjį svertą(28) Patikrinkite, ar paruoštas naudoti visas slankusis mecha- nizmas, t.y. ištraukite ir nustumkite atgal slankųjį sver- tą(28). – Suveržkite ruošinį atitinkamai pagal matmenis. – Jei reikia, nustatykite norimą įstrižo pjūvio kampą (hori- zontalioje ir/arba vertikalioje plokštumoje). – Slankųjį svertą(28), laikydami už rankenos(1), traukite nuo atraminio bėgelio(6) tiek, kad pjūklo diskas būtų priešais ruošinį. – Prietaisą įjunkite. – Slankųjį svertą(28), laikydami už rankenos(1), lėtai len- kite žemyn. – Spauskite slankųjį svertą(28) atraminio bėgelio(6) kryp- timi ir perpjaukite ruošinį tolygia pastūma. – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas vi- siškai sustos. – Slankųjį svertą(28) lėtai kelkite aukštyn. Vienodo ilgio ruošinių pjovimas (žr.Rpav.) Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti atramą vienodo ilgio ruošiniams(36) (papildoma įranga). Atramą vienodo ilgio ruošiniams galite tvirtinti abiejose pjo- vimo stalo ilginamosios dalies(7) pusėse. – Atlaisvinkite fiksuojamąjį varžtą(35), pakelkite atramą vienodo ilgio ruošiniams(36) ir atremkite į prispaudžia- mąjį varžtą(62). – Vėl tvirtai užveržkite fiksuojamąjį varžtą(35). – Nustatykite pageidaujamą stalo ilginamosios dalies(7) il-

Gylio ribotuvo nustatymas (išpjovos pjovimas) (žr. S pav.) Jei norite pjauti griovelį ar naudoti distancinę atramą, gylio ribotuvą reikia perstatyti. – Gylio ribotuvą (30) palenkite į išorę. – Slankųjį svertą (28), laikydami už rankenos (1), nulenkite į norimą padėtį. – Reguliavimo varžtą (29) pasukite tiek, kad varžto galas liestų gylio ribotuvą (30). – Slankųjį svertą (28) lėtai kelkite aukštyn. Nestandartiniai ruošiniai Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite la- bai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo. Jei reikia, galite naudoti specialius laikiklius. Profiliuotų lentjuosčių apdirbimas Profiliuotas lentjuostes galima apdirbti dviem skirtingais būdais: Ruošinio padėtis Profiliuota grind- juostė Profiliuota lubų lentjuoste – atrėmus į at- raminį bėgelį, – paguldžius ant pjovimo stalo. Toliau, priklausomai nuo lentjuostės pločio, galite pjauti su traukiamuoju judesiu arba be jo. Visada pirmiausia patikrinkite įstrižo pjūvio kampą (horizon- talioje ir vertikalioje plokštumoje) ant nebetinkamo me- dienos gabaliuko. Pagrindinių nustatymų patikrinimas ir reguliavimas Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar- bą atliks greitai ir patikimai. Lazerio justavimas Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinį įrankį reikia prijungti prie elektros tinklo. u Reguliuodami lazerį (pvz., stumdami prietaiso svertą) niekada nespauskite įjungimo-išjungimo jungiklio. Ne- tikėtai įsijungus elektriniam įrankiui galima susižaloti. – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą(38)iki įpjovos(15)0°. Turite jausti, kaip svirtelė(12)įsistato į įpjovą. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsLietuvių k. | 441 Patikrinimas (žr. T1 pav.) – Ant ruošinio nubrėžkite tiesią pjūvio liniją. – Slankųjį svertą (28), laikydami už rankenos (1), lėtai len- kite žemyn. – Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su pjovimo linija. – Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite sla- nkųjį svertą aukštyn. – Įtvirtinkite ruošinį. – Jungikliu (60) įjunkite lazerio spindulius. Lazerio spinduliai, net ir nuleidžiant slankųjį svertą žemyn, per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo pjūvio linijos, pažymėtos ant ruošinio. Lazerio apsauginio gaubtelio nuėmimas (žr. T2 pav.) – Šešiabriauniu varžtu (4mm) (17) atlaisvinkite du lazerio apsauginio gaubtelio (27) varžtus (63) . Nuoroda: norint pasiekti lazerio apsauginio gaubtelio priekinį varžtą, slankųjį svertą reikia šiek tiek nuleisti že- myn, kad šešiabriaunį raktą būtų galima įstatyti per sla- nkiojo apsauginio gaubto kiaurymę. Tikslumo nustatymas (žr. T3 pav.) – Nuimkite lazerio apsauginį gaubtelį (27).

1. Dešiniojo lazerio spindulio nustatymas:

– Sukite reguliuojamąjį varžtą (64) rinkinyje esančiu šešiabriauniu raktu (18), kol dešinysis lazerio spindulys per visą ilgį sutaps su pjovimo linija, pažymėta ant ruoši- nio. Tai atliekant kartu pastumiamas ir kairysis lazerio spindu- lys. Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kai- rės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spin- dulys juda iš dešinės į kairę.

2. Kairioji lazerio spindulio nustatymas:

– Šešiabriauniu raktu ((18)mm) sukite priekinį reguliavimo varžtą (64), kol kairysis lazerio spindulys bus nutolęs nuo pjūvio linijos, pažymėtos ant ruošinio, tokiu pačiu atstu- mu kaip ir dešinysis spindulys. Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kai- rės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spin- dulys juda iš dešinės į kairę. – Vėl pritvirtinkite lazerio apsauginį gaubtelį (27). Lygiagretumo nustatymas (žr. T4 pav.) – Nuimkite lazerio apsauginį gaubtelį (27). – Atlaisvinkite tvirtinamąjį varžtą (65) (apie 1–2sūkius) šešiabriauniu raktu (18). Varžto visiškai neišsukite. – Pastumkite lazerio montavimo plokštelę į dešinę arba į kairę tiek, kad lazerio spinduliai per visą ilgį būtų lygia- gretūs ant ruošinio nubrėžtai pjovimo linijai. – Laikykite lazerio montavimo plokštelę šioje padėtyje ir vėl užveržkite tvirtinamąjį varžtą (65). – Nustatę dar kartą patikrinkite, ar lazerio spindulys sutam- pa su pjovimo linija. Jei reikia, dar kartą išlyginkite lazerio spindulius reguliavimo varžtais (64). – Vėl pritvirtinkite lazerio apsauginį gaubtelį (27). Šoninės nuokrypos nustatymas lenkiant slankųjį svertą (žr. T5 pav.) – Nuimkite lazerio apsauginį gaubtelį (27). – Atlaisvinkite abu tvirtinamuosius varžtus (66) (apie 1– 2sūkius) šešiabriauniu raktu (18). Varžtų visiškai neišsukite. – Lazerio korpusą pastumkite į dešinę arba į kairę tiek, kad lazerio spinduliai slankiajam svertui leidžiantis žemyn ne- nukryptų į šoną. – Nustatę dar kartą patikrinkite, ar lazerio spindulys sutam- pa su pjovimo linija. Jei reikia, dar kartą išlyginkite lazerio spindulius reguliavimo varžtais (64). – Laikykite lazerio korpusą šioje padėtyje ir vėl užveržkite tvirtinamuosius varžtus (66). – Vėl pritvirtinkite lazerio apsauginį gaubtelį (27). Standartinio įstrižo pjūvio kampo 0° vertikalioje plokštumoje nustatymas – Nustatykite elektrinį įrankį į transportavimo padėtį. – Sukite pjovimo stalą (38) iki įpjovos (15) 0°. Turite jausti, kaip svirtelė (12) įsistato į įpjovą. Patikrinimas (žr. U1 pav.) – Nustatykite kampainį 90° kampu ir padėkite jį ant pjovimo stalo (38). Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (40) plokštumos. Nustatymas (žr. U2 pav.) – Atlaisvinkite prispaudžiamąją svirtelę (13). – Atlaisvinkite abu reguliavimo varžtus (67) (ne mažiau kaip 1sūkį) galiniu raktu (10mm). – Atlaisvinkite reguliavimo varžtą (69) (apie 3sūkius) šešiabriauniu raktu (4mm) (17). – Šešiabriauniu raktu (4mm) (17) išsukite reguliavimo va- ržtą (68) tiek, kad kampainio kojelė per visą ilgį priglustų prie pjūklo disko plokštumos. – Vėl užveržkite prispaudžiamąją svirtelę (13). Tada pir- miausia užveržkite reguliavimo varžtą (69), o po to regu- liavimo varžtus (67). Jei nustačius kampo žymekliai (33) ir (21) nėra vienoje lini- joje su 0° žymėmis, esančiomis ant skalės (32), kryžminiu at- suktuvu atlaisvinkite kampo žymeklio tvirtinamuosius va- ržtus ir nustatykite kampo žymeklį ties 0° žymėmis. Standartinio įstrižo pjūvio kampo 45° (kairėje) vertikalioje plokštumoje nustatymas – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą (38) iki įpjovos (15) 0°. Turite jausti, kaip svirtelė (12) įsistato į įpjovą. – Kiek galima į išorę ištraukite kairįjį reguliuojamą atraminį bėgelį (5). – Atlaisvinkite prispaudžiamąją svirtelę (13), o slankųjį svertą, laikydami už rankenos (1), lenkite iki atramos į kairę (45°). Patikrinimas (žr. V1 pav.) – Nustatykite kampainį 45° kampu ir padėkite jį ant pjovimo stalo (38). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)442 | Lietuvių k. Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (40) plokštumos. Nustatymas (žr. V2 pav.) – Veržliniu raktu (8mm) įsukite arba išsukite reguliavimo varžtą (70) tiek, kad kampainio kojelė per visą ilgį priglus- tų prie pjūklo disko plokštumos. – Vėl užveržkite prispaudžiamąją svirtelę (13). Jei nustačius kampo žymekliai (33) ir (21) nėra vienoje lini- joje su 45° žymėmis, esančiomis ant skalės (32), pirmiausia dar kartą patikrinkite įstrižo pjūvio kampo vertikalioje plo- kštumoje ir kampo žymeklio 0° nustatymą. Tada pakartokite 45° įstrižo pjūvio kampo vertikalioje plokštumoje nustatymą. Standartinio įstrižo pjūvio kampo 45° (dešinėje) vertikalioje plokštumoje nustatymas – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą (38) iki įpjovos (15) 0°. Turite jausti, kaip svirtelė (12) įsistato į įpjovą. – Kiek galima į išorę ištraukite dešinįjį reguliuojamą atraminį bėgelį (5). – Atlaisvinkite prispaudžiamąją svirtelę (13). – Slankųjį svertą, laikydami už rankenos (1), iš 0° padėties šiek tiek paverskite kairėn ir sukite suka- mąją rankenėlę (39), kol bus parodytas dešinysis įstrižo pjūvio kampo vertikalioje plokštumoje diapazonas. – Slankųjį svertą, laikydami už rankenos (1), lenkite iki at- ramos į dešinę (45°). Patikrinimas (žr. W1 pav.) – Nustatykite kampainį 135° kampu ir padėkite jį ant pjovi- mo stalo (38). Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (40) plokštumos. Nustatymas (žr. W2 pav.) – Veržliniu raktu (8mm) įsukite arba išsukite reguliavimo varžtą (71) tiek, kad kampainio kojelė per visą ilgį priglus- tų prie pjūklo disko plokštumos. – Vėl užveržkite prispaudžiamąją svirtelę (13). Jei nustačius kampo žymekliai (33) ir (21) nėra vienoje lini- joje su 45° žymėmis, esančiomis ant skalės (32), pirmiausia dar kartą patikrinkite įstrižo pjūvio kampo vertikalioje plo- kštumoje ir kampo žymeklio 0° nustatymą. Tada pakartokite 45° įstrižo pjūvio kampo vertikalioje plokštumoje nustatymą. Įstrižo pjūvio kampo horizontalioje plokštumoje skalės išlyginimas – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą (38) iki įpjovos (15) 0°. Turite jausti, kaip svirtelė (12) įsistato į įpjovą. Patikrinimas (žr. X1 pav.) – Nustatykite kampainį 90° kampu ir padėkite jį tarp at- raminio bėgelio (6) ir pjūklo disko (40) ant pjovimo stalo (38). Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (40) plokštumos. Nustatymas (žr.X2pav.) – Šešiabriauniu raktu (4mm)(17) atlaisvinkite visus ke- turis reguliavimo varžtus(72) ir pasukite pjovimo stalą(38) kartu su skale(37) tiek, kad kampainio kojelė per visą ilgį priglustų prie pjūklo disko plokštumos. – Vėl tvirtai priveržkite varžtus. Jei nustačius kampo žymeklis(58) nėra vienoje linijoje su 0° žyme, esančia ant skalės(37), kryžminiu atsuktuvu atlaisvin- kite varžtą(73) ir nustatykite kampo žymeklį pagal 0° žymę. Prispaudžiamosios svirtelės (13) prispaudimo jėgos nustatymas (žr. Y pav.) Prispaudžiamosios svirtelės (13) prispaudimo jėgą galima reguliuoti. Patikrinimas – Prispaudžiamosios svirtelės prispaudimo jėga turi būti to- kia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio kampui vertikalioje plokštumoje, išliktų nustatytoje pa- dėtyje. Nustatymas – Atlaisvinkite prispaudžiamąją svirtelę (13). – Jei prispaudimo jėgą norite sumažinti, reguliavimo varžtą (74) galiniu raktu (17mm) sukite prieš laikrodžio rodyk- lę, o jei prispaudimo jėgą norite padidinti – pagal laik- rodžio rodyklę. – Nustatykite įstrižo pjūvio kampą vertikalioje plokštumoje, vėl tvirtai užveržkite prispaudžiamąją svirtelę (13) ir pa- tikrinkite, ar buvo pasiekta pageidaujama prispaudimo jėga. Transportavimas (žr.Zpav.) Prieš transportuodami elektrinį prietaisą atlikite šiuos veiks- mus: – Slankųjį svertą(28) kiek galima pastumkite atgal ir šioje padėtyje jį užfiksuokite – Įsitikinkite, kad transportavimo atrama(30) kiek galima įspausta į vidų, o reguliavimo varžtas(29) judant slankia- jam svertui, nepaliesdamas gylio ribotuvo, praeina pro išėmą. – Slankųjį svertą lenkite žemyn, kol transportavimo apsau- gą(31) bus galima visiškai įspausti į vidų. – Pjovimo stalo ilginamąsias dalis(7) visiškai įstumkite į vi- dų. – Nustatykite įstrižo pjūvio vertikalioje plokštumoje 0° kam- pą ir užveržkite prispaudžiamąją svirtelę(13). – Pjovimo stalą(38) sukite į kairę iki atramos ir užveržkite fiksuojamąją rankenėlę(11). – Maitinimo laidą suriškite kibiąja juosta(75). – Nuimkite visą papildomą įrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. – Jei yra galimybė, nenaudojamus pjūklo diskus transpo- rtuokite uždaroje talpykloje. – Norėdami įrankį gabenti, paimkite už specialių išėmų(16), esančių pjovimo stalo šonuose. u Elektriniam įrankiui transportuoti naudokite tik trans- portavimo įtaisus ir niekada transportavimui nenau- 1 609 92A 5RR | (02.07.2020) Bosch Power Tools한국어 | 443 dokite apsauginių įtaisų, slankiojo sverto arba ranke- nos. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. – Po kiekvienos darbinės operacijos teptuku pašalinkite dulkes ir drožles. – Reguliariai valykite slydimo ratuką(20) ir slankųjį sver- tą(28). Papildoma įranga Gaminio numeris Veržtuvas 1 609 B06 203 Įstatomosios plokštelės 1 609 B04 470 Dulkių surinkimo maišelis 1 609 B05 010 Nusiurbimo adapteris 2 607 001 977 Darbinis stalas GTA2500 W 0 601 B12 100 Darbo stalas GTA3800 0 601 B24 000 Siurblys medienos dulkėms siurbti

0 601 9C3 100 Pjūklo diskai medienai ir plokštėms, klijuotiems sky- dams ir lentjuostėms Pjūklo diskas 305 x 30 mm, 60 dantų 2 608 641 768 Pjūklo diskai plastikui ir spalvotiesiems metalams Pjūklo diskas 305 x 30 mm, 96 dantų 2 608 642 099 Pjūklo diskas 305 x 30 mm, 96 dantų 2 608 640 453 Pjūklo diskai visų rūšių grindų laminatams Pjūklo diskas 305 x 30 mm, 96 dantų 2 608 642 137 Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch- pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Stacionarusis dis- kinis pjūklas Gaminio numeris GCM 12 GDL 3 601 M23 6.. 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-3-9:2015+A11:2017 EN 55014-1:2017+A11:2020 EN 55014-2:2015
