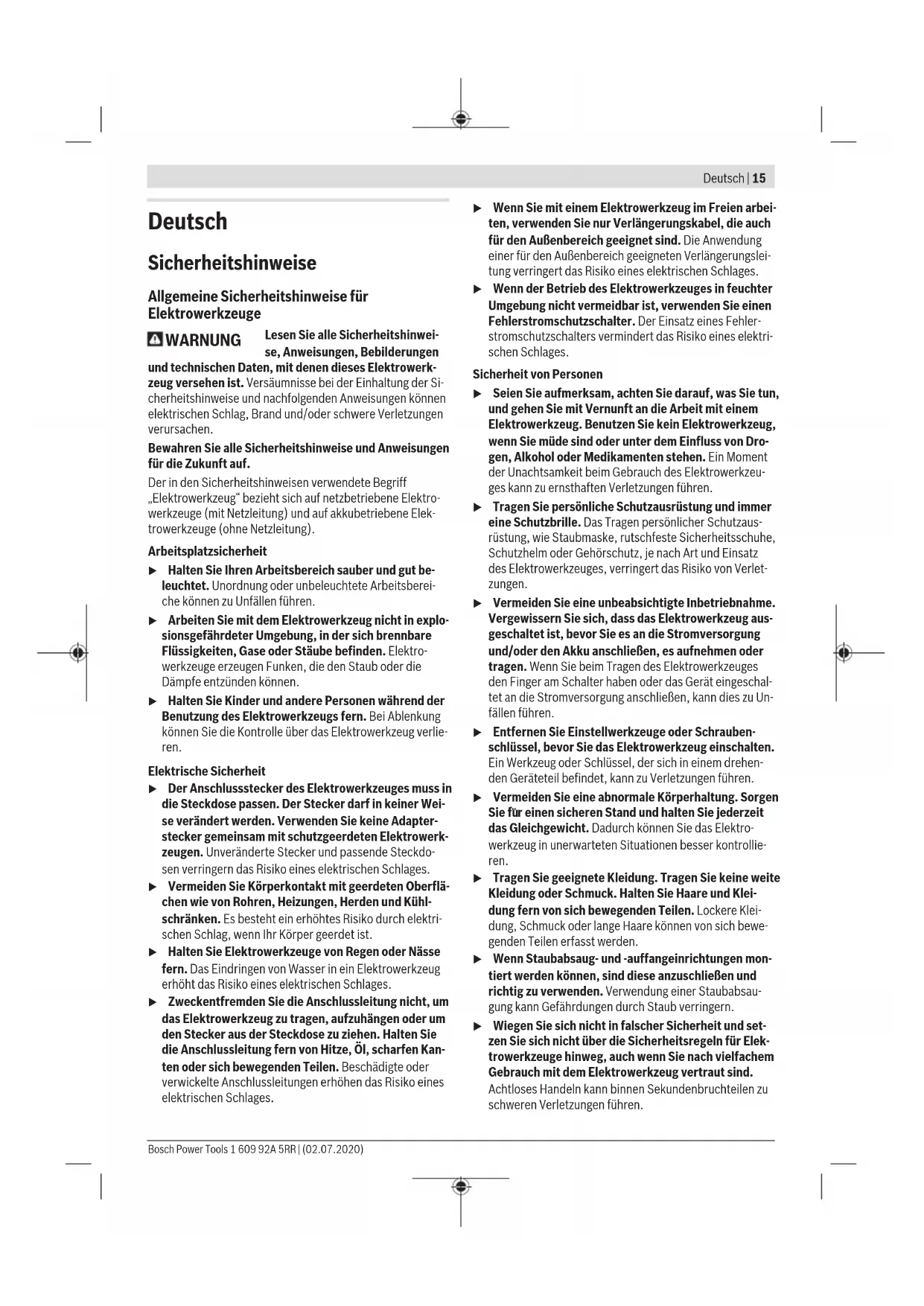

(37) (72) (13) (73) (74) (16) (1) (16) (75) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 15 Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)16 | Deutsch Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Gehrungskappsägen u Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stä- ben, Stangen, Schrauben usw. verwendet werden. Ab- rasiver Staub führt zum Blockieren von beweglichen Tei- len wie der unteren Schutzhaube. Schneidfunken ver- brennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile. u Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand fest- halten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sä- geblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt. u Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit ho- her Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen. u Schieben Sie die Säge durch das Werkstück. Vermei- den Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werk- stück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatt- einheit dem Bediener gewaltsam entgegen geschleudert wird. u Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Ab- stützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich. u Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicher- heitsabstand von 100mm zwischen Hand und rotie- rendem Sägeblatt (gilt auf beiden Seiten des Säge- blatts, z.B. beim Entfernen von Holzabfällen). Die Nä- he des rotierenden Sägeblatts zu Ihrer Hand ist mögli- cherweise nicht erkennbar, und Sie können schwer ver- letzt werden. u Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrümmten Seite zum An- schlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein. u Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotie- renden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 17 u Schneiden Sie jeweils nur ein Werkstück. Mehrfach ge- stapelte Werkstücke lassen sich nicht angemessen span- nen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen. u Sorgen Sie dafür, dass die Gehrungskappsäge vor Ge- brauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird. u Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstel- len der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Säge- blatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt. u Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Ab- stützung, z.B. durch Tischverlängerungen oder Säge- böcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotieren- den Blatt weggeschleudert werden. u Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen. u Das abgeschnittene Stück darf nicht gegen das rotie- rende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z.B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und ge- waltsam weggeschleudert werden. u Verwenden Sie immer eine Zwinge oder eine geeigne- te Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann. u Lassen Sie das Blatt die volle Drehzahl erreichen, be- vor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird. u Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschlie- ßend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungs- kappsäge kommen. u Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen. u Halten Sie den Handgriff gut fest, wenn Sie einen un- vollständigen Sägeschnitt ausführen oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine un- tere Lage erreicht hat. Durch die Bremswirkung der Sä- ge kann der Sägekopf ruckartig nach unten gezogen wer- den und dadurch zu einem Verletzungsrisiko führen. u Halten Sie Ihren Arbeitsplatz sauber. Materialmischun- gen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. u Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursa- chen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. u Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen. u Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rau- tenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. u Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerk- zeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus. u Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbei- ten sehr heiß. u Vorsicht – wenn andere als die hier angegebenen Be- dienungs- oder Justiereinrichtungen benutzt oder an- dere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. u Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typs aus. Von einem nicht zu die- sem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgehen. u Nehmen Sie keine Änderungen an der Lasereinrich- tung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen. Richten Sie den Laserstrahl nicht auf Perso- nen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Machen Sie Warnschilder am Elektrowerkzeug nie- mals unkenntlich. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)18 | Deutsch Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbole und ihre Bedeutung Laser Klasse 1 Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungs- gefahr. Tragen Sie eine Staubschutzmaske. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust bewir- ken. Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern. Kommen Sie mit Ihren Fingern nicht zwischen die beweglichen Teile des Gleitarms. Die Finger können einge- quetscht und erheblich verletzt werden. Ø 30

Ø 305 mm Beachten Sie die Abmessungen des Sä- geblatts. Der Lochdurchmesser muss oh- ne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzier- stücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzier- stücks zur Stammblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzier- stücke. Der Sägeblattdurchmesser muss der An- gabe auf dem Symbol entsprechen. Symbole und ihre Bedeutung Fassen Sie das Elektrowerkzeug zum Transportieren nur an diesen gekenn- zeichneten Stellen (Griffmulden) oder am Transportgriff an. Tragen Sie das Elektrowerkzeug niemals am Handgriff des Gleitarms. Laser einschalten Spanngriff offen: Es können vertikale Gehrungswinkel ein- gestellt werden. Spanngriff geschlossen: Der eingestellte vertikale Gehrungswinkel des Gleitarms wird gehalten. Zeigt die einzelnen Schritte zum Einstel- len des vertikalen Gehrungswinkels an.

2. Gleitarm leicht nach links schwenken

3. Gewünschten vertikalen Gehrungswin-

kelbereich am Drehknauf einstellen Vertikale Gehrungswinkelbereiche am Drehknauf einstellen: Neigung Sägeblatt nach links (45° bis 0°) Neigung Sägeblatt nach rechts (0° bis 45°) Gesamter Schwenkbereich des Gleitarms (–47° bis +47°) Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 19 können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszu- führen. Dabei sind horizontale Gehrungswinkel von –52° bis +60° sowie vertikale Gehrungswinkel von 47° (linksseitig) bis 47° (rechtsseitig) möglich. Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Handgriff (2) Einschaltsperre für Ein-/Ausschalter (3) Schutzhaube (4) Pendelschutzhaube (5) Verstellbare Anschlagschiene (6) Anschlagschiene (7) Sägetischverlängerung (8) Bohrungen für Montage (9) Einlegeplatte (10) Arretierklammer (11) Feststellknauf für beliebige Gehrungswinkel (hori- zontal) (12) Hebel für Gehrungswinkelvoreinstellung (horizon- tal) (13) Spanngriff für beliebige Gehrungswinkel (vertikal) (14) Distanzanschlag

(15) Einkerbungen für Standard-Gehrungswinkel (hori- zontal) (16) Griffmulden (17) Innensechskantschlüssel (6 mm/4 mm) (18) Innensechskantschlüssel (2 mm) (19) Schraubzwinge (20) Gleitrolle (21) Winkelanzeiger für rechten Gehrungswinkelbereich (0° bis 47°) (vertikal) (22) Spanabweiser (23) Spanauswurf (24) Absaugadapter (25) Klemmhebel des Gleitmechanismus (26) Laser-Warnschild (27) Laserschutzkappe (28) Gleitarm (29) Justierschraube des Tiefenanschlags (30) Tiefenanschlag (31) Transportsicherung (32) Skala für Gehrungswinkel (vertikal) (33) Winkelanzeiger für linken Gehrungswinkelbereich (47° bis 0°) (vertikal) (34) Einstellknopf für 22,5°-Gehrungswinkel (vertikal) (35) Arretierschraube des Längenanschlags

(37) Skala für Gehrungswinkel (horizontal) (38) Sägetisch (39) Drehknauf zum Einstellen des Gehrungswinkelbe- reichs (vertikal) (40) Sägeblatt (41) Austrittsöffnung Laserstrahlung (42) Arretierschraube des Gestänges der Pendelschutz- haube (43) Gestänge der Pendelschutzhaube (44) Vordere Befestigungsschraube (Abdeckplatte/Pendelschutzhaube) (45) Hintere Befestigungsschraube (Abdeckplatte/Pendelschutzhaube) (46) Abdeckplatte (47) Spindelarretierung (48) Innensechskantschraube für Sägeblattbefestigung (49) Spannflansch (50) Innerer Spannflansch (51) Klemmhebel der Sägetischverlängerung (52) Arretierschraube der verstellbaren Anschlagschie-

(53) Dämpfer (54) Stellschrauben für Dämpfung (55) Bohrungen für Schraubzwinge (56) Flügelschraube (57) Gewindestange (58) Winkelanzeiger für Gehrungswinkel (horizontal) (59) Ein-/Ausschalter (60) Ein-/Ausschalter für Laser (Schnittlinienkennzeich- nung) (61) Schrauben für Einlegeplatte (62) Klemmschraube des Längenanschlags

(63) Schraube für Laserschutzkappe (64) Stellschraube für Laserpositionierung (Bündigkeit) (65) Befestigungsschraube für die Montageplatte des Lasers (66) Befestigungsschraube für das Gehäuse des Lasers Bosch Power Tools 1 609 92A 5RR | (02.07.2020)20 | Deutsch (67) / (68) / (69) Stellschrauben für die Grundeinstellung 0° (vertika- ler Gehrungswinkel) (70) Stellschraube für die Grundeinstellung 45° (linker vertikaler Gehrungswinkel) (71) Stellschraube für die Grundeinstellung 45° (rechter vertikaler Gehrungswinkel) (72) Stellschrauben der Skala für Gehrungswinkel (hori- zontal) (73) Schraube für Winkelanzeiger (horizontal) (74) Stellschraube für die Klemmkraft des Spanngriffs für beliebige Gehrungswinkel (vertikal) (75) Klettband

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Paneelsäge GCM 12 GDL GCM 12 GDL GCM 12 GDL Sachnummer 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nennaufnahmeleistung W 2000 1500 1800 Nennspannung V 230–240 110 220–240 Frequenz Hz 50/60 50/60 50/60 Leerlaufdrehzahl min

Anlaufstrombegrenzung ● – ● Lasertyp nm 650 650 650 mW <1 <1 <1 Laserklasse 1 1 1 Gewicht entsprechend EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Schutzklasse / II / II / II Maße für geeignete Sägeblätter Sägeblattdurchmesser mm 305 305 305 Stammblattdicke mm 1,7−2,6 1,7−2,6 1,7−2,6 max. Schnittbreite mm 3,2 3,2 3,2 Bohrungsdurchmesser mm 30 30 30 Zulässige Werkstückmaße (maximal/minimal): (siehe „Zulässige Werkstückmaße“, Seite26) Geräuschinformation Geräuschemissionswerte ermittelt entsprechend EN 62841-3-9. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 93dB(A); Schallleis- tungspegel 106dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Der in diesen Anweisungen angegebene Geräuschemissions- wert ist entsprechend einem genormten Messverfahren ge- messen worden und kann für den Vergleich von Elektrowerk- zeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission. Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendun- gen, mit abweichenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Geräuschemissions- wert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Geräuschemissionen soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den ge- samten Arbeitszeitraum deutlich reduzieren. Montage u Vermeiden Sie ein unabsichtliches Starten des Elek- trowerkzeugs. Während der Montage und bei allen Ar- beiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 21 Lieferumfang Beachten Sie dazu die Darstellung des Liefe- rumfangs am Anfang der Betriebsanleitung. Prüfen Sie vor der Erstinbetriebnahme des Elektrowerk- zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: – Paneelsäge mit montiertem Sägeblatt (40) – Feststellknauf (11) – Innensechskantschlüssel (17) – Innensechskantschlüssel (18) – Schraubzwinge (19) Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuel- le Beschädigungen. Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparie- ren oder auswechseln lassen. Zusätzlich zum Lieferumfang benötigte Werkzeuge: – Kreuzschlitzschraubendreher – Gabelschlüssel (Größe: 8 mm) – Ring-, Gabel- oder Steckschlüssel (Größen: 10 mm und 17 mm) Montage von Einzelteilen – Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ih- rer Verpackung. – Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör. Feststellknauf montieren (siehe Bild a) – Schrauben Sie den Feststellknauf (11) in die entspre- chende Bohrung oberhalb des Hebels (12). u Ziehen Sie den Feststellknauf (11) vor dem Sägen im- mer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. Stationäre oder flexible Montage u Zur Gewährleistung einer sicheren Handhabung müs- sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei- ne ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren. Montage auf eine Arbeitsfläche (siehe Bild b1) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (8). oder – Spannen Sie die Gerätefüße des Elektrowerkzeugs mit handelsüblichen Schraubzwingen an der Arbeitsfläche fest. Montage auf einen Bosch-Arbeitstisch (siehe Bild b2) (GTA 2500 W, GTA 3700, GTA 3800) Die GTA-Arbeitstische von Bosch bieten dem Elektrowerk- zeug Halt auf jedem Untergrund durch höhenverstellbare Fü- ße. Die Werkstückauflagen der Arbeitstische dienen der Un- terstützung langer Werkstücke. u Lesen Sie alle dem Arbeitstisch beigefügten Warnhin- weise und Anweisungen. Versäumnisse bei der Einhal- tung der Warnhinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. u Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu ver- hindern. – Montieren Sie das Elektrowerkzeug in der Transportstel- lung auf den Arbeitstisch. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden. – Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose. – Warten Sie, bis das Sägeblatt komplett zum Stillstand ge- kommen ist. – Ermitteln Sie die Ursache der Blockade und beheben Sie diese. Fremdabsaugung Zur Absaugung können Sie an den Absaugadapter (24) auch einen Staubsaugerschlauch (Ø 35 mm) anschließen. – Verbinden Sie den Staubsaugerschlauch mit dem Ab- saugadapter (24). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)22 | Deutsch Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Absaugadapter reinigen Zur Gewährleistung einer optimalen Absaugung muss der Absaugadapter (24) regelmäßig gereinigt werden. – Ziehen Sie den Absaugadapter (24) drehend vom Span- auswurf (23) ab. – Entfernen Sie Bruchstücke des Werkstücks und Späne. – Drücken Sie den Absaugadapter wieder drehend auf den Spanauswurf, bis er über dem Haltering des Spanaus- wurfs einrastet. Sägeblatt wechseln (siehe Bild c1−c4) u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Bei der Berührung des Sägeblattes besteht Verletzungsgefahr. Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge- schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elek- trowerkzeugs. Verwenden Sie nur Sägeblätter, die den in dieser Betriebs- anleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind. Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Materi- al, das Sie bearbeiten wollen, geeignet sind. Dies verhindert eine Überhitzung der Sägezähne beim Sägen. Sägeblatt ausbauen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schrauben Sie die Arretierschraube (42) von Hand auf, bis das Gestänge (43) frei herunterhängen kann. – Lösen Sie die Befestigungsschraube (44) (ca. 2 Umdre- hungen) mit dem Innensechskantschlüssel (4 mm) (17). Drehen Sie die Schraube nicht ganz heraus. – Lösen Sie die Befestigungsschraube (45) (ca. 6 Umdre- hungen) mit dem Innensechskantschlüssel (4 mm) (17). Drehen Sie die Schraube nicht ganz heraus. – Ziehen Sie die Abdeckplatte (46) von der Befestigungs- schraube (45) nach vorn und unten weg. – Schwenken Sie die Pendelschutzhaube (4) nach hinten und halten Sie die Pendelschutzhaube in dieser Position. – Hängen Sie das Gestänge (43) mit einer Bohrung über die Befestigungsschraube (45). Dadurch wird die Pendelschutzhaube in der geöffneten Stellung gehalten. – Drehen Sie die Innensechskantschraube (48) mit dem In- nensechskantschlüssel ( mm) (17) und drücken Sie gleichzeitig die Spindelarretierung (47), bis diese einras- tet. – Halten Sie die Spindelarretierung (47) gedrückt und dre- hen Sie die Innensechskantschraube (48) im Uhrzeiger- sinn heraus (Linksgewinde!). – Nehmen Sie den Spannflansch (49) ab. – Entnehmen Sie das Sägeblatt (40). Sägeblatt einbauen u Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt! Falls erforderlich, reinigen Sie vor dem Einbau alle zu mon- tierenden Teile. – Setzen Sie das neue Sägeblatt auf den inneren Spann- flansch (50). – Setzen Sie den Spannflansch (49) und die Innensechs- kantschraube (48) auf. Drücken Sie die Spindelarretie- rung (47), bis diese einrastet, und ziehen Sie die Innen- sechskantschraube gegen den Uhrzeigersinn fest. – Lösen Sie das Gestänge (43) von der Befestigungs- schraube (45) und führen Sie die Pendelschutzhaube (4) wieder nach unten. – Schieben Sie die Abdeckplatte (46) wieder unter die Be- festigungsschraube (45). – Ziehen Sie die Befestigungsschrauben (45) und (44) wie- der fest an. – Schieben Sie das Gestänge (43) auf seine ursprüngliche Position und ziehen Sie die Arretierschraube (42) wieder von Hand an. Betrieb u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Transportsicherung (siehe Bild A) Die Transportsicherung (31) ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu ver- schiedenen Einsatzorten. Elektrowerkzeug entsichern (Arbeitsstellung) – Drücken Sie den Gleitarm (28) am Handgriff (1) etwas nach unten, um die Transportsicherung (31) zu entlasten. – Ziehen Sie die Transportsicherung (31) ganz nach außen. – Führen Sie den Gleitarm (28) langsam nach oben. Elektrowerkzeug sichern (Transportstellung) – Schieben Sie den Gleitarm (28) ganz nach hinten und si- chern Sie ihn in dieser Position. – Führen Sie den Gleitarm so weit nach unten, bis sich die Transportsicherung (31) ganz nach innen drücken lässt. Weitere Hinweise: (siehe „Transport (siehe Bild Z)“, Sei- te29) Gleitarm arretieren Der Gleitmechanismus des Gleitarms (28) kann mithilfe des Klemmhebels (25) arretiert werden. Dabei sind zwei Positio- nen des Gleitarms möglich: 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 23 – Gleitarm ganz nach hinten geschoben (für Kappschnitte) – Gleitarm ganz nach vorn gezogen (für eine kompakte Transportstellung) Gleitarm entsichern (siehe Bild B1) Nach dem Entsichern des Gleitarms (28) ist der komplette Gleitmechanismus einsatzfähig. – Drücken Sie den Klemmhebel (25) bis zum Anschlag nach unten. – Der Klemmkeil des Klemmhebels gibt die beiden unteren Gelenkteile des Gleitarms frei. Gleitarm sichern (siehe Bild B2) Gleitarm ganz nach hinten geschoben: – Schieben Sie den Gleitarm (28) bis zum Anschlag nach hinten. – Die beiden oberen Gelenkteile des Gleitarms stehen jetzt aufrecht und sind geschlossen. – Ziehen Sie den Klemmhebel (25) nach oben, bis der Klemmkeil zwischen den beiden unteren Gelenkteilen des Gleitarms positioniert ist. – Der ganz nach hinten geschobene Gleitarm (28) ist da- durch arretiert. Gleitarm ganz nach vorn gezogen: – Ziehen Sie den Gleitarm (28) bis zum Anschlag nach vorn. – Der Gleitmechanismus ist nun komplett ausgefahren. – Ziehen Sie den Klemmhebel (25) nach oben, bis der Klemmkeil zwischen den beiden unteren Gelenkteilen des Gleitarms positioniert ist. – Der ganz nach vorn gezogene Gleitarm (28) ist dadurch arretiert. Arbeitsvorbereitung Sägetisch verlängern (siehe Bild C) Lange Werkstücke müssen am freien Ende unterlegt oder ab- gestützt werden. Der Sägetisch kann mithilfe der Sägetischverlängerungen (7) nach links und rechts vergrößert werden. – Klappen Sie den Klemmhebel (51) nach innen. – Ziehen Sie die Sägetischverlängerung (7) bis zur ge- wünschten Länge nach außen (maximal 250 mm). – Zur Fixierung der Sägetischverlängerung drücken Sie den Klemmhebel (51) wieder nach außen. Anschlagschiene verschieben (siehe Bilder D–E) Beim Sägen von horizontalen und/oder vertikalen Gehrungswinkeln müssen Sie je nach Schnittrichtung die linke oder rechte verstellbare Anschlagschiene (5) nach außen ziehen bzw. ganz entfernen. vertikaler Geh- rungswinkel horizontaler Gehrungswinkel 0°– 47° (links) ≤ 44° (rechts/links) – Lösen Sie die Arretierschraube (52). – Ziehen Sie die linke verstellbare Anschlagschiene (5) ganz nach außen. 0°– 47° (links) ≥ 45° (rechts/links) – Lösen Sie die Arretierschraube (52). – Ziehen Sie die linke verstellbare Anschlagschiene (5) ganz nach außen. – Heben Sie die verstellbare Anschlagschiene nach oben weg. – Entfernen Sie die Arretierschraube (52). 0°– 47° (rechts) ≤ 44° (rechts/links) – Lösen Sie die Arretierschraube (52). – Ziehen Sie die rechte verstellbare Anschlagschiene (5) ganz nach außen. – Heben Sie die verstellbare Anschlagschiene nach oben weg. 0°– 47° (rechts) ≥ 45° (rechts/links) Dämpfung des Gleitarms einstellen (siehe Bild F) Der Gleitmechanismus des Gleitarms (28) ist werkseitig vor- eingestellt und ist bei Auslieferung des Elektrowerkzeugs nicht gedämpft. Sie können die Dämpfung des Gleitmechanismus individuell am Dämpfer (53) einstellen: hart – kontrolliertere Arbeitsbewegungen; weich – schnelle Sägeschnitte. – Lösen Sie die beiden Stellschrauben (54) mit dem Innen- sechskantschlüssel (4 mm) (17) für eine weichere Dämpfung – oder – ziehen Sie die beiden Stellschrauben (54) fester an für ei- ne härtere Dämpfung. Werkstück befestigen (siehe Bild G) Zur Gewährleistung einer optimalen Arbeitssicherheit müs- sen Sie das Werkstück immer festspannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspan- nen sind. – Drücken Sie das Werkstück fest gegen die Anschlagschie- nen (6) und (5). – Stecken Sie die mitgelieferte Schraubzwinge (19) in eine der dafür vorgesehenen Bohrungen (55). – Lösen Sie die Flügelschraube und passen Sie die Schraubzwinge dem Werkstück an. Ziehen Sie die Flügel- schraube wieder fest. – Ziehen Sie die Gewindestange (57) fest an und fixieren Sie somit das Werkstück. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)24 | Deutsch Werkstück lösen – Zum Lösen der Schraubzwinge drehen Sie die Gewinde- stange (57) gegen den Uhrzeigersinn. Horizontale und vertikale Gehrungswinkel einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. u Ziehen Sie den Feststellknauf (11) vor dem Sägen im- mer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. Horizontale Gehrungswinkel einstellen Horizontale Standard-Gehrungswinkel einstellen (siehe Bild H) Zum schnellen und präzisen Einstellen von oft verwende- ten horizontalen Gehrungswinkeln sind am Sägetisch Ein- kerbungen (15) vorgesehen: links rechts

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Lösen Sie den Feststellknauf (11), falls dieser angezogen ist. – Ziehen Sie den Hebel (12) und drehen Sie den Sägetisch (38) bis zur gewünschten Einkerbung nach links oder rechts. – Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten. – Ziehen Sie den Feststellknauf (11) wieder an. Beliebige horizontale Gehrungswinkel einstellen (siehe Bild I) Der horizontale Gehrungswinkel kann in einem Bereich von 52° (linksseitig) bis 60° (rechtsseitig) eingestellt werden. – Lösen Sie den Feststellknauf (11), falls dieser angezogen ist. – Ziehen Sie den Hebel (12) und drücken Sie gleichzeitig die Arretierklammer (10), bis diese in der dafür vorgese- henen Nut einrastet. Dadurch wird der Sägetisch frei be- weglich. – Drehen Sie den Sägetisch (38) am Feststellknauf nach links oder rechts, bis der Winkelanzeiger (58) den ge- wünschten horizontalen Gehrungswinkel anzeigt. – Ziehen Sie den Feststellknauf (11) wieder an. – Um den Hebel (12) wieder zu lösen (zum Einstellen von horizontalen Standard-Gehrungswinkeln), ziehen Sie den Hebel nach oben. Die Arretierklammer (10) springt in ihre ursprüngliche Position zurück und der Hebel (12) kann wieder in die Einkerbungen (15) einrasten. Vertikale Gehrungswinkel einstellen Der vertikale Gehrungswinkel kann in einem Bereich von 47° (linksseitig) bis 47° (rechtsseitig) eingestellt werden. Zum schnellen und präzisen Einstellen von oft verwendeten vertikalen Gehrungswinkeln sind Anschläge für die Winkel 0°, 22,5° und 45° und 47° vorgesehen. Linken vertikalen Gehrungswinkelbereich einstellen (45° bis 0°) – Ziehen Sie die linke verstellbare Anschlagschiene (5) ganz nach außen. – Lösen Sie den Spanngriff (13). – Schwenken Sie den Gleitarm (28) am Handgriff (1) nach links, bis der Winkelanzeiger (33) den gewünschten verti- kalen Gehrungswinkel anzeigt. – Halten Sie den Gleitarm (28) in dieser Stellung und zie- hen Sie den Spanngriff (13) wieder fest. Die Klemmkraft des Spanngriffs muss die Stellung des Gleitarms bei jedem beliebigen vertikalen Gehrungswin- kel sicher halten. Rechten vertikalen Gehrungswinkelbereich einstellen (0° bis 45°) (siehe Bild J) – Ziehen Sie die rechte verstellbare Anschlagschiene (5) ganz nach außen. – Lösen Sie den Spanngriff (13). – Kippen Sie den Gleitarm (28) am Handgriff (1) aus der 0°-Position leicht nach links und drehen Sie den Dreh- knauf (39), bis der gewünschte vertikale Gehrungswin- kelbereich angezeigt wird. – Schwenken Sie den Gleitarm (28) am Handgriff (1) nach rechts, bis der Winkelanzeiger (21) den gewünschten Gehrungswinkel anzeigt. – Halten Sie den Gleitarm (28) in dieser Stellung und zie- hen Sie den Spanngriff (13) wieder fest. Die Klemmkraft des Spanngriffs muss die Stellung des Gleitarms bei jedem beliebigen vertikalen Gehrungswin- kel sicher halten. Vertikalen Standard-Gehrungswinkel 0° einstellen Damit der vertikale Standard-Gehrungswinkel 0° leicht wieder eingestellt werden kann, rastet der Drehknauf (39) in den linken vertikalen Gehrungs- winkelbereich ein. – Schwenken Sie den Gleitarm (28) von rechts über die 0°- Position. Gesamten vertikalen Gehrungswinkelbereich einstellen (–47° bis +47°) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 25 – Ziehen Sie beide verstellbaren Anschlagschienen (5) ganz nach außen. – Lösen Sie den Spanngriff (13). – Kippen Sie den Gleitarm (28) am Handgriff (1) aus der 0°-Position leicht nach links und drehen Sie den Dreh- knauf (39), bis der gewünschte vertikale Gehrungswin- kelbereich angezeigt wird. – Schwenken Sie den Gleitarm (28) am Handgriff (1) nach links oder rechts, bis der Winkelanzeiger (33) oder (21) den gewünschten vertikalen Gehrungswinkel anzeigt. – Halten Sie den Gleitarm (28) in dieser Stellung und zie- hen Sie den Spanngriff (13) wieder fest. Die Klemmkraft des Spanngriffs muss die Stellung des Gleitarms bei jedem beliebigen vertikalen Gehrungswin- kel sicher halten. Vertikalen Standard-Gehrungswinkel 22,5° einstellen (siehe Bild K) Ziehen Sie den Einstellknopf (34) ganz nach außen und dre- hen Sie ihn um 90°. Dann schwenken Sie den Gleitarm (28) am Handgriff (1), bis der Gleitarm hörbar einrastet. Inbetriebnahme Einschalten (siehe Bild L) – Zum Einschalten des Elektrowerkzeuges schieben Sie zuerst die Einschaltsperre (2) zur Mitte und drücken an- schließend den Ein-/Ausschalter (59) und halten ihn ge- drückt. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (59) nicht arretiert werden, sondern muss während des Be- triebes ständig gedrückt bleiben. Ausschalten – Zum Ausschalten lassen Sie den Ein-/Ausschalter (59) los. Anlaufstrombegrenzung Die elektronische Anlaufstrombegrenzung begrenzt die Leis- tung beim Einschalten des Elektrowerkzeuges und ermög- licht den Betrieb an einer 16-A-Sicherung. Hinweis: Läuft das Elektrowerkzeug sofort nach dem Ein- schalten mit voller Drehzahl, ist die Anlaufstrombegrenzung und der Wiederanlaufschutz ausgefallen. Das Elektrowerk- zeug muss umgehend an den Kundendienst geschickt wer- den. Arbeitshinweise Allgemeine Sägehinweise u Ziehen Sie den Feststellknauf (11) und den Spanngriff (13) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. u Ziehen Sie den Feststellknauf (11) und den Klemmhe- bel vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. u Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschie- ne, Schraubzwingen oder sonstige Geräteteile berüh- ren kann. Entfernen Sie eventuell montierte Hilfsan- schläge oder passen Sie sie entsprechend an. Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus. Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Ge- brauch zugelassen sind. Bearbeiten Sie keine verzogenen Werkstücke. Das Werk- stück muss immer eine gerade Kante zum Anlegen an die An- schlagschiene haben. Lange und schwere Werkstücke müssen am freien Ende un- terlegt oder abgestützt werden. Stellen Sie sicher, dass die Pendelschutzhaube ordnungsge- mäß funktioniert und sich frei bewegen kann. Beim Führen des Werkzeugarms nach unten muss sich die Pendelschutz- haube öffnen. Beim Führen des Werkzeugarms nach oben muss sich die Pendelschutzhaube über dem Sägeblatt wie- der schließen und in der obersten Position des Werkzeug- arms arretieren. Schnittlinie kennzeichnen (siehe Bild M) Zwei Laserstrahlen zeigen Ihnen die Schnittbreite des Säge- blatts an. Dadurch können Sie das Werkstück zum Sägen ex- akt positionieren, ohne die Pendelschutzhaube zu öffnen. – Schalten Sie die Laserstrahlen mit dem Schalter (60) ein. – Richten Sie Ihre Markierung auf dem Werkstück zwischen den beiden Laserlinien aus. Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittbreite noch korrekt angezeigt wird Laser justieren. Die Laserstrah- len können sich z. B. durch die Vibrationen bei intensivem Gebrauch verstellen. Position des Bedieners (siehe Bild N) u Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich ver- setzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt.. – Halten Sie Hände, Finger und Arme vom rotierenden Sä- geblatt fern. – Überkreuzen Sie Ihre Arme nicht vor dem Gleitarm (28). Einlegeplatten auswechseln (siehe Bild O) Die roten Einlegeplatten (9) können nach längerem Ge- brauch des Elektrowerkzeugs verschleißen. Wechseln Sie defekte Einlegeplatten aus. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schrauben Sie die Schrauben (61) mit dem Innensechs- kantschlüssel (4 mm) (17) heraus und entnehmen Sie die alten Einlegeplatten. – Legen Sie die neue rechte Einlegeplatte ein. – Schrauben Sie die Einlegeplatte mit den Schrauben (61) möglichst weit rechts an, sodass auf der ganzen Länge der möglichen Zugbewegung das Sägeblatt nicht mit der Einlegeplatte in Berührung kommt. – Wiederholen Sie die Arbeitsschritte analog für die neue linke Einlegeplatte. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)26 | Deutsch Zulässige Werkstückmaße Maximale Werkstücke: horizontaler Gehrungswinkel vertikaler Geh- rungswinkel Höhe x Breite [mm] Werkstück an Anschlagschiene Werkstück an Distanzanschlag (Zube- hör) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (links) 51 x 341 51 x 295 0° 45° (rechts) 38 x 341 38 x 295 45° 45° (links) 51 x 240 51 x 200 45° 45° (rechts) 38 x 240 38 x 200 Minimale Werkstücke (= alle Werkstücke, die mit der mitgelieferten Schraubzwinge (19) links oder rechts vom Sägeblatt fest- gespannt werden können): 160 x 335 mm (Länge x Breite) Maximale Schnitttiefe (0°/0°): 104 mm Sägen Sägen ohne Zugbewegung (Kappen) (siehe Bild P) – Schieben Sie den Gleitarm (28) ganz nach hinten und si- chern Sie ihn in dieser Position. Stellen Sie sicher, dass der Tiefenanschlag (30) ganz nach innen gedrückt ist und die Justierschraube (29) beim Bewegen des Gleitarms ohne den Tiefenanschlag zu berühren durch die Aussparung passt. – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Bei Bedarf stellen Sie die gewünschten Gehrungswinkel (horizontal und/oder vertikal) ein. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Gleitarm (28) mit dem Handgriff (1) lang- sam nach unten. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Gleitarm (28) langsam nach oben. Sägen mit Zugbewegung (siehe Bild Q) u Halten Sie den Handgriff vor dem Einschalten und während des gesamten Sägevorgangs gut fest. Führen Sie beim Sägen eine kontrollierte Bewegung mit dem Gleitarm durch. Ein Moment der Unachtsamkeit kann durch den extrem leichtgängigen Gleitarm zu ernsthaften Verletzungen führen. – Entsichern Sie den Gleitarm (28). Überprüfen Sie durch Ausziehen und Zurückschieben des Gleitarms (28), ob der komplette Gleitmechanismus ein- satzfähig ist. – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Bei Bedarf stellen Sie die gewünschten Gehrungswinkel (horizontal und/oder vertikal) ein. – Ziehen Sie den Gleitarm (28) mit dem Handgriff (1) so weit von der Anschlagschiene (6) weg, bis das Sägeblatt vor dem Werkstück ist. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Gleitarm (28) mit dem Handgriff (1) lang- sam nach unten. – Drücken Sie nun den Gleitarm (28) in Richtung Anschlag- schiene (6) und sägen Sie das Werkstück mit gleichmäßi- gem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Gleitarm (28) langsam nach oben. Gleich lange Werkstücke sägen (siehe Bild R) Zum einfachen Sägen von gleich langen Werkstücken kön- nen Sie den Längenanschlag (36) (Zubehör) verwenden. Sie können den Längenanschlag an beide Seiten der Säge- tischverlängerung (7) montieren. – Lösen Sie die Arretierschraube (35) und klappen Sie den Längenanschlag (36) über die Klemmschraube (62). – Ziehen Sie die Arretierschraube (35) wieder fest. – Stellen Sie die Sägetischverlängerung (7) auf die ge- wünschte Länge ein. Tiefenanschlag einstellen (Nut sägen) (siehe Bild S) Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sägen oder einen Distanzanschlag verwenden wollen. – Schwenken Sie den Tiefenanschlag (30) nach außen. – Schwenken Sie den Gleitarm (28) am Handgriff (1) in die gewünschte Position. – Verdrehen Sie die Justierschraube (29), bis das Schrau- benende den Tiefenanschlag (30) berührt. – Führen Sie den Gleitarm (28) langsam nach oben. Sonderwerkstücke Beim Sägen von gebogenen oder runden Werkstücken müs- sen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag- schiene und Sägetisch entstehen. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 27 Falls erforderlich, müssen Sie spezielle Halterungen anferti- gen. Profilleisten bearbeiten Profilleisten können Sie auf zwei verschiedene Arten bear- beiten: Positionierung des Werkstücks Bodenleiste Deckenleiste – gegen die An- schlagschiene angestellt – flach liegend auf dem Säge- tisch Des Weiteren können Sie abhängig von der Breite der Profil- leiste die Schnitte mit oder ohne Zugbewegung ausführen. Probieren Sie den eingestellten Gehrungswinkel (horizontal und/oder vertikal) immer zuerst an einem Abfallholz aus. Grundeinstellungen prüfen und einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Laser justieren Hinweis: Zum Testen der Laserfunktion muss das Elektro- werkzeug an die Stromversorgung angeschlossen sein. u Betätigen Sie während des Justierens des Lasers (z.B. beim Bewegen des Werkzeugarms) niemals den Ein-/ Ausschalter. Ein unabsichtliches Starten des Elektro- werkzeugs kann zu Verletzungen führen. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (38) bis zur Einkerbung (15) für 0°. Der Hebel (12) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild T1) – Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie. – Führen Sie den Gleitarm (28) mit dem Handgriff (1) lang- sam nach unten. – Richten Sie das Werkstück so aus, dass die Zähne des Sä- geblatts mit der Schnittlinie fluchten. – Halten Sie das Werkstück in dieser Position fest und füh- ren Sie den Gleitarm langsam wieder nach oben. – Spannen Sie das Werkstück fest. – Schalten Sie die Laserstrahlen mit dem Schalter (60) ein. Die Laserstrahlen müssen auf der gesamten Länge links und rechts im selben Abstand von der aufgezeichneten Schnittli- nie auf dem Werkstück sein, auch wenn der Gleitarm nach unten geführt wird. Laserschutzkappe entfernen (siehe Bild T2) – Lösen Sie die zwei Schrauben (63) der Laserschutzkappe (27) mit dem Innensechskantschlüssel (4 mm) (17). Hinweis: Um die vordere Schraube der Laserschutzkap- pe zu erreichen, müssen Sie den Gleitarm etwas nach un- ten schwenken, bis der Innensechskantschlüssel durch einen der Schlitze der Pendelschutzhaube gesteckt wer- den kann. Einstellen der Bündigkeit (siehe Bild T3) – Entfernen Sie die Laserschutzkappe (27).

1. Einstellen des rechten Laserstrahls:

– Drehen Sie die hintere Stellschraube (64) mit dem Innen- sechskantschlüssel (18), bis der rechte Laserstrahl auf der gesamten Länge mit der aufgezeichneten Schnittlinie auf dem Werkstück bündig ist. Dabei wird der linke Laserstrahl mitbewegt. Eine Drehung gegen den Uhrzeigersinn bewegt den Laser- strahl von links nach rechts, eine Drehung im Uhrzeigersinn bewegt den Laserstrahl von rechts nach links.

2. Einstellen des linken Laserstrahls:

– Drehen Sie die vordere Stellschraube (64) mit dem In- nensechskantschlüssel (18), bis der linke Laserstrahl denselben Abstand zur aufgezeichneten Schnittlinie auf dem Werkstück hat wie der rechte Laserstrahl. Eine Drehung gegen den Uhrzeigersinn bewegt den Laser- strahl von links nach rechts, eine Drehung im Uhrzeigersinn bewegt den Laserstrahl von rechts nach links. – Befestigen Sie die Laserschutzkappe (27) wieder. Einstellen der Parallelität (siehe Bild T4) – Entfernen Sie die Laserschutzkappe (27). – Lösen Sie die Befestigungsschraube (65) (ca. 1–2 Um- drehungen) mit dem Innensechskantschlüssel (18). Dre- hen Sie die Schraube nicht ganz heraus. – Verschieben Sie die Montageplatte des Lasers nach rechts oder links, bis die Laserstrahlen auf der gesamten Länge mit der aufgezeichneten Schnittlinie auf dem Werk- stück parallel sind. – Halten Sie die Montageplatte des Lasers in dieser Positi- on und ziehen Sie die Befestigungsschraube (65) wieder fest. – Überprüfen Sie nach dem Einstellen erneut die Bündig- keit mit der Schnittlinie. Richten Sie gegebenenfalls die Laserstrahlen mit den Stellschrauben (64) noch einmal aus. – Befestigen Sie die Laserschutzkappe (27) wieder. Einstellen der seitlichen Abweichung beim Bewegen des Gleitarms (siehe Bild T5) – Entfernen Sie die Laserschutzkappe (27). – Lösen Sie die beiden Befestigungsschrauben (66) (ca. 1–2 Umdrehungen) mit dem Innensechskantschlüssel (18). Drehen Sie die Schrauben nicht ganz heraus. – Verschieben Sie das Gehäuse des Lasers nach rechts oder links, bis die Laserstrahlen beim Abwärtsbewegen des Gleitarms nicht mehr seitlich abweichen. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)28 | Deutsch – Überprüfen Sie nach dem Einstellen erneut die Bündig- keit mit der Schnittlinie. Richten Sie gegebenenfalls die Laserstrahlen mit den Stellschrauben (64) noch einmal aus. – Halten Sie das Gehäuse des Lasers in dieser Position und ziehen Sie die Befestigungsschrauben (66) wieder fest. – Befestigen Sie die Laserschutzkappe (27) wieder. Vertikalen Standard-Gehrungswinkel 0° einstellen – Bringen Sie das Elektrowerkzeug in Transportstellung. – Drehen Sie den Sägetisch (38) bis zur Einkerbung (15) für 0°. Der Hebel (12) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild U1) – Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch (38). Der Schenkel der Winkellehre muss mit dem Sägeblatt (40) auf der ganzen Länge bündig sein. Einstellen (siehe Bild U2) – Lösen Sie den Spanngriff (13). – Lösen Sie die beiden Stellschrauben (67) (mindestens 1 Umdrehung) mit einem Steckschlüssel (10 mm). – Lösen Sie die Stellschraube (69) (ca. 3 Umdrehungen) mit dem Innensechskantschlüssel (4 mm) (17). – Drehen Sie die Stellschraube (68) mit dem Innensechs- kantschlüssel (4 mm) (17) so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Ziehen Sie den Spanngriff (13) wieder fest. Danach zie- hen Sie zuerst die Stellschraube (69) und dann die Stell- schrauben (67) wieder fest. Falls die Winkelanzeiger (33) und (21) nach dem Einstellen nicht in einer Linie mit den 0°-Marken der Skala (32) sind, lösen Sie die Befestigungsschrauben der Winkelanzeiger mit einem Kreuzschlitzschraubendreher und richten die Winkel- anzeiger entlang den 0°-Marken aus. Vertikalen Standard-Gehrungswinkel 45° (links) einstellen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (38) bis zur Einkerbung (15) für 0°. Der Hebel (12) muss spürbar in die Einkerbung einrasten. – Ziehen Sie die linke verstellbare Anschlagschiene (5) ganz nach außen. – Lösen Sie den Spanngriff (13) und schwenken Sie den Gleitarm am Handgriff (1) bis zum Anschlag nach links (45°). Überprüfen (siehe Bild V1) – Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie auf den Sägetisch (38). Der Schenkel der Winkellehre muss mit dem Sägeblatt (40) auf der ganzen Länge bündig sein. Einstellen (siehe Bild V2) – Drehen Sie die Stellschraube (70) mit einem Gabel- schlüssel (8 mm) so weit ein oder heraus, bis der Schen- kel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Ziehen Sie den Spanngriff (13) wieder fest. Falls die Winkelanzeiger (33) und (21) nach dem Einstellen nicht in einer Linie mit den 45°-Marken der Skala (32) sind, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den vertikalen Gehrungswinkel und die Winkelanzeiger. Dann wiederholen Sie die Einstellung des vertikalen 45°-Geh- rungswinkels. Vertikalen Standard-Gehrungswinkel 45° (rechts) einstellen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (38) bis zur Einkerbung (15) für 0°. Der Hebel (12) muss spürbar in die Einkerbung einrasten. – Ziehen Sie die rechte verstellbare Anschlagschiene (5) ganz nach außen. – Lösen Sie den Spanngriff (13). – Kippen Sie den Gleitarm am Handgriff (1) aus der 0°-Position leicht nach links und drehen Sie den Drehknauf (39), bis der rechte vertikale Geh- rungswinkelbereich angezeigt wird. – Schwenken Sie den Gleitarm am Handgriff (1) bis zum Anschlag nach rechts (45°). Überprüfen (siehe Bild W1) – Stellen Sie eine Winkellehre auf 135° ein und stellen Sie sie auf den Sägetisch (38). Der Schenkel der Winkellehre muss mit dem Sägeblatt (40) auf der ganzen Länge bündig sein. Einstellen (siehe Bild W2) – Drehen Sie die Stellschraube (71) mit einem Gabel- schlüssel (8 mm) so weit ein oder heraus, bis der Schen- kel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Ziehen Sie den Spanngriff (13) wieder fest. Falls die Winkelanzeiger (33) und (21) nach dem Einstellen nicht in einer Linie mit den 45°-Marken der Skala (32) sind, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den vertikalen Gehrungswinkel und die Winkelanzeiger. Dann wiederholen Sie die Einstellung des vertikalen 45°-Geh- rungswinkels. Skala für horizontale Gehrungswinkel ausrichten – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (38) bis zur Einkerbung (15) für 0°. Der Hebel (12) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild X1) – Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie zwischen Anschlagschiene (6) und Sägeblatt (40) auf den Sägetisch (38). Der Schenkel der Winkellehre muss mit dem Sägeblatt (40) auf der ganzen Länge bündig sein. Einstellen (siehe Bild X2) – Lösen Sie alle vier Stellschrauben (72) mit dem Innen- sechskantschlüssel (4mm) (17) und verdrehen Sie den 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDeutsch | 29 Sägetisch (38) zusammen mit der Skala (37), bis der Schenkel der Winkellehre mit dem Sägeblatt auf der gan- zen Länge bündig ist. – Ziehen Sie die Schrauben wieder fest. Falls der Winkelanzeiger (58) nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala (37) ist, lösen Sie die Schraube (73) mit einem Kreuzschlitzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus. Klemmkraft des Spanngriffs (13) einstellen (siehe Bild

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Paneelsäge Sachnummer
