BRUKSANVISNING GST 160 CE Professional BOSCH

1. Løsne spennhåndtaket

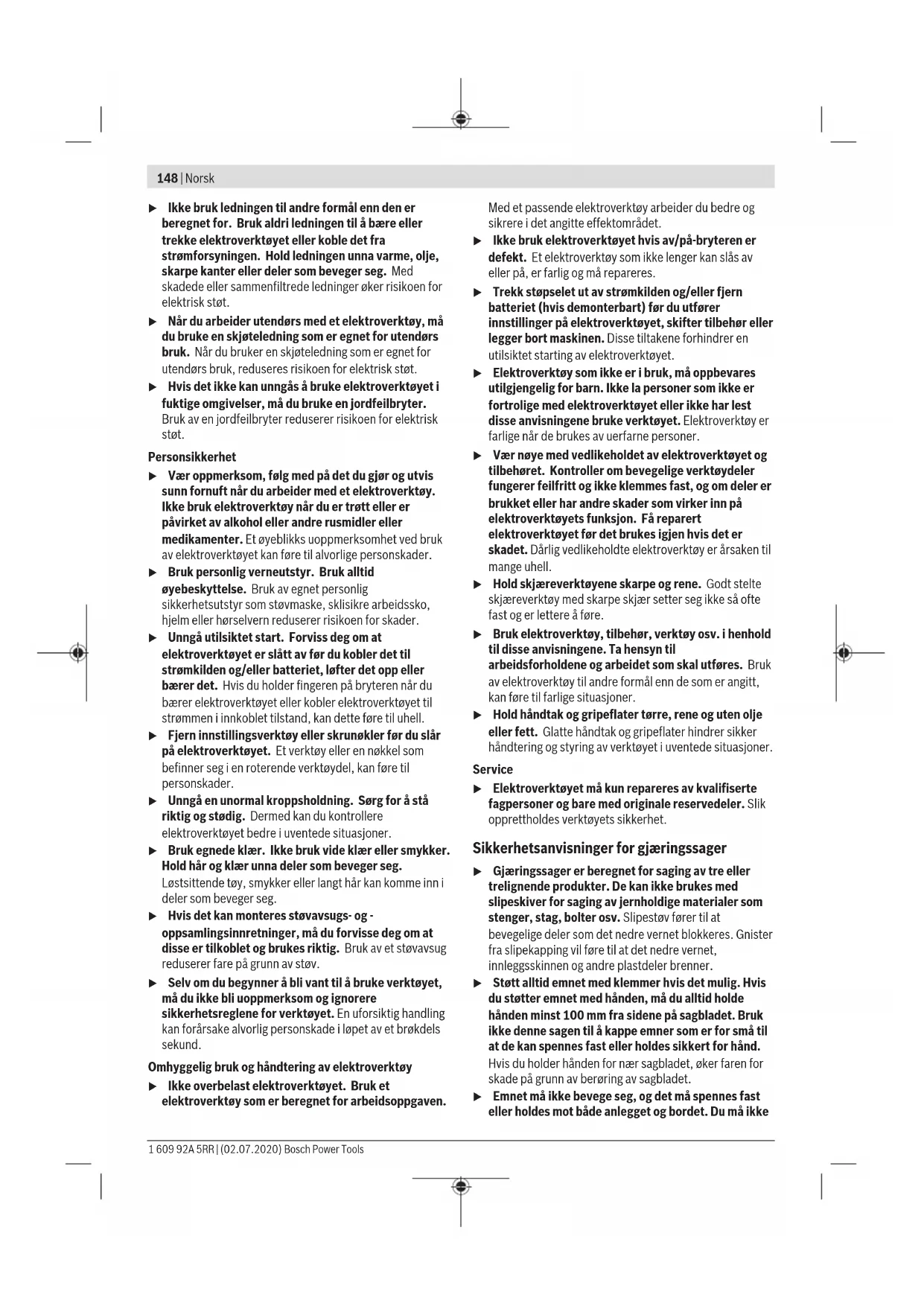

gjæringsvinkelområde med skruknappen Stille inn vertikale gjæringsvinkelområder med skruknappen: Sagbladets helning mot venstre (45°...0°) Sagbladets helning mot høyre (0°...45°) Glidearmens samlede svingområde (– 47°...+47°) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNorsk | 151 Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er som fastmontert modell beregnet til saging av langsgående og tverrgående rette snitt i tre. Horisontale gjæringsvinkler fra –52° til +60° og vertikale gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig. Elektroverktøyet har en effekt som gjør det egnet for saging av hardt og mykt tre, spon- og fiberplater. Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Håndtak (2) Innkoblingssperre for av/på-bryter (3) Vernedeksel (4) Vernedeksel (5) Justerbar anleggsskinne (6) Anleggsskinne (7) Sagbordforlengelse (8) Boringer for montering (9) Innleggsplate (10) Låseklemmer (11) Låseknott for valgfri gjæringsvinkel (horisontal) (12) Arm til forinnstilling av gjæringsvinkelen (horisontal) (13) Spennhåndtak for valgfri gjæringsvinkel (vertikal) (14) Avstandsholder

(15) Hakk for standard gjæringsvinkel (horisontal) (16) Grep-fordypninger (17) Unbrakonøkkel (6 mm / 4 mm) (18) Unbrakonøkkel (2 mm) (19) Skrutvinge (20) Gliderulle (21) Vinkelindikator for høyre gjæringsvinkelområde (0° til 47°) (vertikalt) (22) Sponavviser (23) Sponutkast (24) Støvsugeradapter (25) Klemspak på glidemekanismen (26) Laser-advarselsskilt (27) Laserbeskyttelsesdeksel (28) Glidearm (29) Justeringsskrue for dybdeanlegget (30) Dybdeanlegg (31) Transportsikring (32) Skala for gjæringsvinkel (vertikal) (33) Vinkelindikator for venstre gjæringsvinkelområde (47° til 0°) (vertikalt) (34) Innstillingsknapp for 22,5°-gjæringsvinkel (vertikal) (35) Låseskrue for lengdeanlegg

Illustrert eller beskrevet tilbehør inngår ikke i standard- leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Tekniske data Kapp- og gjæringssag GCM 12 GDL GCM 12 GDL GCM 12 GDL Artikkelnummer 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Opptatt effekt W 2000 1500 1800 Nominell spenning V 230–240 110 220–240 Frekvens Hz 50/60 50/60 50/60 Tomgangsturtall o/min 4000 4000 4000 Startstrømbegrensing ● – ● Lasertype nm 650 650 650 mW <1 <1 <1 Laserklasse 1 1 1 Vekt i samsvar med EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Kapslingsgrad / II / II / II Egnede sagbladmål Sagbladdiameter mm 305 305 305 Stambladtykkelse mm 1,7−2,6 1,7−2,6 1,7−2,6 Maks. sagebredde mm 3,2 3,2 3,2 Boringsdiameter mm 30 30 30 Godkjente emnemål (maks./min.): (se „Godkjente emnemål“, Side157) Informasjon om støy Støyemisjon målt i henhold til EN 62841-3-9. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå93dB(A); lydeffektnivå106dB(A). Usikkerhet K=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se illustrasjonen av innholdet i begynnelsen av bruksanvisningen. Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: – Kapp- og gjæringssag med montert sagblad (40) – Låseknapp (11) – Unbrakonøkkel (17) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNorsk | 153 – Unbrakonøkkel (18) – Skrutvinge (19) Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Nødvendig verktøy i tillegg til det som inngår i leveransen: – Stjerneskrutrekker – Fastnøkkel (størrelse: 8 mm) – Ring-, fast- eller pipenøkkel (størrelser: 10 mm og 17 mm) Montering av enkeltdeler – Ta alle medleverte deler forsiktig ut av emballasjen. – Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet. Montere låseknappen (se bilde a) – Skru låseknappen (11) i hullet for denne over spaken (12). u Stram alltid låseknappen(11) før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket. Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montere på en arbeidsflate (sebildeb1) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (8). eller – Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger. Montering på et Bosch arbeidsbord (sebildeb2) (GTA 2500 W, GTA 3700, GTA 3800) GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Eksternt avsug For støvavsug kan du også koble en støvsugerslange (Ø 35 mm) til støvsugeradapteren (24). – Koble støvsugerslangen til støvsugeradapteren (24). Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Rengjøring av støvsugeradapteren Rengjør støvsugeradapteren (24) jevnlig for å sikre optimal sugeeffekt. – Trekk støvsugeradapteren (24) fra sponutkastet (23) mens du dreier på den. – Fjern bruddstykker fra arbeidsstykket og spon. – Trykk støvsugeradapteren igjen dreiende på sponutkastet til det smekker i lås over holderingen på sponutkastet. Skifte sagblad (se bilde c1−c4) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Berøring av sagbladet medfører fare for skader. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN847‑1 og tilsvarende markert. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)154 | Norsk Bruk kun sagblad som anbefales av elektroverktøy- produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen. Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Skru opp låseskruen (42) for hånd til stangen (43) kan henge fritt ned. – Løsne festeskruen (44) (ca. 2 omdreininger) med unbrakonøkkelen (4 mm) (17). Ikke skru skruen helt ut. – Løsne festeskruen (45) (ca. 6 omdreininger) med unbrakonøkkelen (4 mm) (17). Ikke skru skruen helt ut. – Trekk dekselet (46) forover og ned fra festeskruen (45). – Svin pendelvernedekselet (4) bakover, og hold det i denne stillingen. – Heng stangen (43) med et hull over festeskruen (45). Slik holdes vernedekselet i åpen stilling. – Drei unbrakoskruen (48) med unbrakonøkkelen ( mm) (17), og trykk samtidig på spindellåsen (47) til denne går i lås. – Hold spindellåsen (47) inntrykt, og skru ut unbrakoskruen (48) med urviseren (venstregjenger!). – Ta av spennflensen (49). – Ta ut sagbladet (40). Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sett det nye sagbladet på den indre spennflensen (50). – Sett på spennflensen (49) og unbrakoskruen (48). Trykk på spindellåsen (47) til den låses, og stram unbrakoskruen mot urviseren. – Løsne stangen (43) fra festeskruen (45), og før pendelvernedekselet (4) ned igjen. – Skyv dekselet (46) under festeskruen (45) igjen. – Stram festeskruene (45) og (44) igjen. – Skyv stangen (43) tilbake til opprinnelig posisjon, og stram låseskruen (42) igjen for hånd. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transportsikring (sebildeA) Transportsikringen (31) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder. Avsikring av elektroverktøyet (arbeidsstilling) – Trykk glidearmen (28) på håndtaket (1) litt ned for å avlaste transportsikringen (31). – Trekk transportsikringen (31) helt ut. – Før glidearmen (28) langsomt oppover. Sikring av elektroverktøyet (transportstilling) – Skyv glidearmen (28) helt bakover, og sikre den i denne stillingen. – Før glidearmen ned til transportsikringen (31) kan trykkes helt inn. Mer informasjon: (se „Transport (sebildeZ)“, Side159) Låsing av glidearmen Glidearmens glidemekanisme (28) kan låses ved hjelp av klemspaken (25). To posisjoner er da mulig for glidearmen: – Glidearmen skjøvet helt bakover (for kapping) – Glidearmen trukket helt forover (for kompakt transportstilling) Oppheve sikringen av glidearmen (se bilde B1) Etter at sikringen av glidearmen (28) er opphevet, er hele glidemekanismen klar for bruk. – Trykk klemspaken (25) ned til den stopper. – Klemkilen til klemspaken frigir de to nedre leddelene på glidearmen. Sikre glidearmen (se bilde B2) Glidearmen skjøvet helt bakover: – Skyv glidearmen (28) bakover til den stopper. – De to øvre leddelene på glidearmen står nå rett opp og er lukket. – Trekk klemspaken (25) opp til klemkilen er plassert mellom de to nedre leddelene til glidearmen. – Glidearmen (28) som er skjøvet helt bakover, er dermed låst. Glidearmen trukket helt forover: – Trekk glidearmen (28) forover til den stopper. – Glidemekanismen er nå kjørt helt ut. – Trekk klemspaken (25) opp til klemkilen er plassert mellom de to nedre leddelene til glidearmen. – Glidearmen (28) som er trukket helt forover, er dermed låst. Arbeidsforberedelse Forlenge sagbordet (se bilde C) Lange arbeidsstykker må støttes på den frie enden. Sagbordet kan forlenges på venstre og høyre side med sagbordforlengelser (7). – Vipp klemspaken (51) innover. – Trekk sagbordforlengelsen (7) utover til ønsket lengde (maksimalt 250 mm). – For å feste sagbordforlengelsen trekker du klemspaken (51) ned igjen. Flytte anleggsskinnen (sebilderD–E) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNorsk | 155 Ved saging av horisontale og/eller vertikale gjæringsvinkler må du alt etter sageretningen trekke den venstre eller høyre justerbare anleggsskinnen (5) utover eller fjerne den helt. Vertikal gjæringsvinkel Horisontal gjæringsvinkel 0°–47° (venstre) ≤44° (høyre/venstre) – Løsne låseskruen (52). – Trekk den venstre justerbare anleggsskinnen (5) helt ut. 0°–47° (venstre) ≥45° (høyre/venstre) – Løsne låseskruen (52). – Trekk den venstre justerbare anleggsskinnen (5) helt ut. – Løft den justerbare anleggsskinnen opp og bort. – Fjern låseskruen (52). 0°–47° (høyre) ≤44° (høyre/venstre) – Løsne låseskruen (52). – Trekk den høyre justerbare anleggsskinnen (5) helt ut. – Løft den justerbare anleggsskinnen opp og bort. 0°–47° (høyre) ≥45° (høyre/venstre) Stille inn dempingen på glidearmen (sebildeF) Glidemekanismen til glidearmen (28) er forhåndsinnstilt i fabrikken og ikke dempet ved levering av elektroverktøyet. Du kan innstille dempingen til glidemekanismen individuelt på demperen (53): hard – kontrollerte arbeidsbevegelser; myk – raske sagsnitt. – Løsne de to stilleskruene (54) med unbrakonøkkelen (4 mm) (17) for mykere demping – eller – Stram de to stilleskruene (54) mer for hardere demping. Feste emnet (se bildeG) For optimal sikkerhet under arbeidet må emnet alltid spennes fast. Ikke bearbeid emner som er for små til å kunne spennes fast. – Trykk emnet godt fast mot anleggsskinnene (6) og (5). – Sett skrutvingen (19) som fulgte med, i et av borehullene (55) som er beregnet for dette formålet. – Løsne vingeskruen , og tilpass skrutvingen til emnet. Stram vingeskruen igjen. – Stram gjengestangen (57), og fest dermed emnet. Løsne emne – For å løsne skrutvingen dreier du gjengestangen (57) mot urviseren. Stille inn horisontale og vertikale gjæringsvinkler For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. u Stram alltid låseknappen (11) helt før saging. Sagbladet kan ellers kile seg fast i emnet. Innstilling av horisontal gjæringsvinkel Stille inn horisontal standardgjæringsvinkel (se bilde H) Det er hakk(15) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte: venstre høyre

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Løsne låseknotten (11) hvis den er strammet. – Trekk i spaken (12), og drei sagbordet (38) mot venstre eller høyre til ønsket hakk. – Slipp deretter armen. Armen må da følbart gå i lås i kjervet. – Stram låseknotten (11) igjen. Stille inn ønskede horisontale gjæringsvinkler (se bilde I) Den horisontale gjæringsvinkelen kan stilles inn i et område fra 52° (venstre) til 60° (høyre). – Løsne låseknotten (11) hvis den er strammet. – Trekk i spaken (12), og trykke samtidig på låseklemmen (10) til den låses i sporet som er beregnet for denne. Da blir sagbordet fritt bevegelig. – Drei sagbordet (38) mot venstre eller høyre med låseknotten til vinkelindikatoren (58) viser ønsket horisontal gjæringsvinkel. – Stram låseknotten (11) igjen. – For å låse opp spaken (12) igjen (for innstilling av horisontale standard gjæringsvinkler) trekker du spaken opp. Låseklemmen (10) går tilbake til opprinnelig posisjon og spaken (12) kan igjen låses i hakkene (15). Innstilling av vertikal gjæringsvinkel Den vertikale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre) til 47° (høyre). For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet anlegg for vinklene 0°, 22,5°, 45° og 47°. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)156 | Norsk Stille inn venstre vertikale gjæringsvinkelområde (45° til 0°) – Trekk den venstre justerbare anleggsskinnen (5) helt ut. – Løsne spennhåndtaket (13). – Sving glidearmen (28) mot venstre med håndtaket (1) til vinkelindikatoren (33) viser den ønskede vertikale gjæringsvinkelen. – Hold glidearmen (28) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn høyre vertikale gjæringsvinkelområde (0° til 45°) (sebildeJ) – Trekk den høyre justerbare anleggsskinnen (5) helt ut. – Løsne spennhåndtaket (13). – Vipp glidearmen (28) ut av 0°-stillingen og litt mot venstre med håndtaket (1), og drei på skruknappen (39) til ønsket vertikalt gjæringsvinkelområde vises. – Sving glidearmen (28) mot høyre med håndtaket (1) til vinkelindikatoren (21) viser den ønskede gjæringsvinkelen. – Hold glidearmen (28) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn vertikal standard gjæringsvinkel 0° For at det skal være enkelt å stille inn den vertikale standardgjæringsvinkelen 0° igjen, stopper skruknappen (39) i det venstre vertikale gjæringsvinkelområdet. – Sving glidearmen (28) fra høyre over 0°-posisjonen. Stille inn hele det samlede vertikale gjæringsvinkelområdet (–47° til +47°) – Trekk begge de justerbare anleggsskinnene (5) helt ut. – Løsne spennhåndtaket (13). – Vipp glidearmen (28) ut av 0°-stillingen og litt mot venstre med håndtaket (1), og drei på skruknappen (39) til ønsket vertikalt gjæringsvinkelområde vises. – Sving glidearmen (28) mot venstre eller høyre med håndtaket (1) til vinkelindikatoren (33) eller (21) viser den ønskede vertikale gjæringsvinkelen. – Hold glidearmen (28) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn vertikal standardgjæringsvinkel 22,5° (se bilde

Trekk innstillingsknappen (34) helt ut, og drei den 90°. Deretter svinger du glidearmen (28) med håndtaket (1) til glidearmen går hørbart i lås. Igangsetting Slå på (sebildeL) – For å slå på elektroverktøyet skyver du først innkoblingssperren (2) til midten og trykker deretter på av/på-bryteren (59) og holder den inne. Merknad:Av sikkerhetsgrunner kan ikke av/på-bryteren (59) låses, men må holdes kontinuerlig inne under drift. Utkobling – For å slå av slipper du av/på-bryteren (59). Startstrømbegrensing Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16A‑sikring. Merknad: Dersom elektroverktøyet går med fullt turtall umiddelbart etter innkoblingen, betyr det at startstrømbegrensningen og beskyttelsen mot ny innkobling ikke fungerer. Elektroverktøyet må straks sendes inn til kundeservice. Arbeidshenvisninger Generelle informasjoner om saging Markere sagelinjen (se bilde M) To laserstråler viser sagbladets skjærebredde. Slik kan du plassere emnet helt nøyaktig til sagingen, uten at vernedekselet må åpnes. – Slå på laserstrålene med bryteren (60). – Rett markeringen din på arbeidsstykket opp langs de to laserlinjene. Merknad: Kontroller før saging at sagelinjen fortsatt vises riktig Justering av laseren. Laserstrålene kan f.eks. forskyves av vibrasjoner ved intensiv bruk. Brukerens plassering (se bilde N) u Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag. – Hold hender, fingre og armer borte fra det roterende sagbladet. – Ikke legg armene i kryss foran glidearmen.(28). Skifte innleggsplater (se bilde O) De røde innleggsplatene (9) kan slites etter lengre bruk av elektroverktøyet. Skift ut defekte innleggsplater. – Sett elektroverktøyet i arbeidsstilling. – Skru ut skruene (61) med unbrakonøkkelen (4 mm) (17), og ta ut de gamle innleggsplatene. – Legg inn den nye høyre innleggsplaten. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNorsk | 157 – Skru innleggsplaten på så langt til høyre som mulig med skruene (61), slik at sagbladet ikke kommer i berøring med innleggsplaten noe sted langs den mulige trekkbevegelseslengden. – Gjenta trinnene analogt for den nye venstre innleggsplaten. Godkjente emnemål Maksimal emnestørrelse: Horisontal gjæringsvinkel Vertikal gjæringsvinkel Høyde x bredde [mm] Emne mot anleggsskinne Emne mot avstandsholder (tilbehør) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (venstre) 51 x 341 51 x 295 0° 45° (høyre) 38 x 341 38 x 295 45° 45° (venstre) 51 x 240 51 x 200 45° 45° (høyre) 38 x 240 38 x 200 Minimumstørrelse på emner (= alle emner som kan spennes fast med den medfølgende skrutvingen (19) til venstre eller høyre for sagbladet): 160 x 335 mm (lengde x bredde) Maksimal kuttdybde (0°/0°): 104 mm Saging Saging uten trekkbevegelse (kapping) (sebildeP) – Skyv glidearmen (28) helt bakover, og sikre den i denne stillingen. Kontroller at dybdestopperen (30) er trykt helt inn og at justerskruen (29) passer gjennom utsparingen uten å berøre dybdestopperen når glidearmen beveges. – Spenn emnet fast i henhold til målene. – Still inn ønsket gjæringsvinkel (horisontal og/eller vertikal) ved behov. – Slå på elektroverktøyet. – Før glidearmen (28) langsomt ned med håndtaket (1). – Sag gjennom emnet med jevn fremføring. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før glidearmen (28) langsomt oppover. Sage med trekkbevegelse (se bilde Q) u Hold håndtaket godt fast før du slår verktøyet på og hele tiden under sagingen. Utfør en kontrollert bevegelse med glidearmen under sagingen. Den ekstrem lettgående glidearmen kan føre til alvorlige skader hvis du er uoppmerksom et øyeblikk. – Opphev sikringen av glidearmen (28). Kontroller om hele glidemekanismen fungerer ved å trekke ut glidearmen (28) og skyve den tilbake. – Spenn emnet fast i henhold til målene. – Still inn ønsket gjæringsvinkel (horisontal og/eller vertikal) ved behov. – Trekk glidearmen (28) bort fra anleggsskinnen (6) med håndtaket (1) til sagbladet er foran emnet. – Slå på elektroverktøyet. – Før glidearmen (28) langsomt ned med håndtaket (1). – Trykk glidearmen (28) i retning anleggsskinnen (6), og sag jevnt gjennom emnet. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før glidearmen (28) langsomt oppover. Saging av like lange emner (sebildeR) Til enkel saging av like lange emner kan du bruke lengdeanlegget (36) (tilbehør). Du kan montere lengdeanlegget på begge sider av sagbordforlengelsen (7). – Løsne låseskruen (35), og legg lengdeanlegget (36) over klemskruen (62). – Stram låseskruen (35) igjen. – Still inn sagbordforlengelsen (7) på ønsket lengde. Stille inn dybdeanlegget (sage rille) (se bilde S) Dybdeanlegget må justeres hvis du skal sage en not eller bruke et avstandsanlegg. – Sving dybdeanlegget (30) utover. – Sving glidearmen (28) til ønsket stilling med håndtaket (1). – Drei justerskruen (29) til skrueenden berører dybdeanlegget (30). – Før glidearmen (28) langsomt oppover. Spesielle emner Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet. Om nødvendig må du lage spesielle holdere. Bearbeide profillister Du kan bearbeide profillister på to forskjellige måter: Bosch Power Tools 1 609 92A 5RR | (02.07.2020)158 | Norsk Plassering av arbeidsstykket Gulvlist Taklist – satt mot anleggsskinnen – liggende flatt på sagbordet Dessuten kan du avhengig av bredden på profillisten utføre snittene med eller uten sleideføring. Prøv alltid den innstilte gjæringsvinkelen (horisontal og/eller vertikal) på en trebit først. Kontrollere og justere de grunnleggende innstillingene For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Justering av laseren Merknad: Elektroverktøyet må være koblet til strømforsyningen når laserfunksjonen skal testes. u Mens du justerer laseren (f.eks. ved bevegelse av verktøyarmen) må du aldri trykke på på-/av-bryteren. En utilsiktet start av elektroverktøyet kan føre til personskader. – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (38) til hakket (15) for 0°. Spaken (12) må låses ordentlig i hakket. Kontrollere (se bilde T1) – Tegn en rett skjærelinje på arbeidsstykket. – Før glidearmen (28) langsomt ned med håndtaket (1). – Rett arbeidsstykket slik opp at tennene til sagbladet er i flukt med skjærelinjen. – Hold arbeidsstykket fast i denne posisjonen og før glidearmen langsomt opp igjen. – Spenn arbeidsstykket fast. – Slå på laserstrålene med bryteren (60). Laserstrålene må over hele lengden og på høyre og venstre side være i samme avstand fra avmerket skjærelinje på arbeidsstykket, også når glidearmen føres ned. Ta av laserbeskyttelsesdekselet (se bilde T2) – Løsne de to skruene (63) til laserbeskyttelsesdekselet (27) med unbrakonøkkelen (4 mm) (17). Merknad: For å nå den fremre skruen på laserbeskyttelsesdekselet må du svinge glidearmen litt ned til unbrakonøkkelen kan stikkes gjennom en av slissene på pendelvernedekselet. Stille inn flukt (se bilde T3) – Ta av laserbeskyttelsesdekselet (27).

1. Stille inn den høyre laserstrålen:

– Drei den bakre stilleskruen (64) med unbrakonøkkelen (18) til den høyre laserstrålen hele veien er parallell med den avmerkede sagelinjen på emnet. Da beveges også den venstre laserstrålen samtidig. Skruing mot urviserne beveger laserstrålen fra venstre mot høyre, skruing med urviserne beveger laserstrålen fra høyre mot venstre.

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Kapp- og gjæringssag Produktnummer
