BRUKSANVISNING GST 160 CE Professional BOSCH

– Skru på den forreste indstillingsskrue (64) med unbrako- nøglen ((18), indtil den venstre laserstråle har samme af- stand til den angivne skærelinje på emnet som den højre laserstråle. En drejning mod venstre bevæger laserstrålen fra venstre til højre, en drejning mod højre bevæger laserstrålen fra højre til venstre. – Fastgør laserbeskyttelseskappen (27) igen. Indstilling af parallelitet (se billedetT4) – Fjern laserbeskyttelseskappen (27). – Løsn fastgørelsesskruen (65) (ca. 1-2omdrejninger) med unbrakonøglen (18). Drej ikke skruen helt ud. – Forskyd laserens monteringsplade til højre eller venstre, til laserstrålerne i hele deres længde er parallel med den markerede snitlinje på emnet. – Hold laserens monteringsplade i denne position, og spænd fastgørelsesskruen (65) fast igen. – Kontrollér efter indstillingen, at laserstrålen stadigvæk flugter med snitlinjen. Indstil om nødvendigt laserstråler- ne en gang til med stilleskruerne (64). – Fastgør laserbeskyttelseskappen (27) igen. Indstilling af den sidevendte afvigelse, når glidearmen bevæges (se billedet T5) – Fjern laserbeskyttelseskappen (27). – Løsn de to fastgørelsesskruer (66) (ca. 1-2omdrejnin- ger) med unbrakonøglen (18). Drej ikke skruerne helt ud. – Forskyd laserens hus til højre eller venstre, til laserstråler- ne ikke mere afviger i siden, når glidearmen bevæges ned. – Kontrollér efter indstillingen, at laserstrålen stadigvæk flugter med snitlinjen. Indstil om nødvendigt laserstråler- ne en gang til med stilleskruerne (64). – Hold laserens hus i denne position, og spænd fastgø- relsesskruerne (66) fast igen. – Fastgør laserbeskyttelseskappen (27) igen. Indstilling af den lodrette standardgeringsvinkel 0° – Stil el-værktøjet i transportstilling. – Drej savbordet (38) indtil hakket (15) for 0°. Armen (12) skal falde mærkbart i hak. Kontrol (se billedetU1) – Indstil en vinkellære til 90°, og stil den på savbordet (38). Vinkellærens benforlænger skal flugte med savklingen (40) over hele længden. Indstilling (se billedetU2) – Løsn spændegrebet (13). – Løsn de to stilleskruer (67) (mindst 1omdrejning) med en topnøgle (10mm). – Løsn stilleskruen (69) (ca. 3omdrejninger) med unbra- konøglen (4 mm) (17). – Skru stilleskruen (68) så langt ind eller ud med unbrako- nøglen (4 mm) (17), at vinkellærens benforlænger flugter med savklingen over hele længden. – Spænd spændegrebet (13) fast igen. Spænd herefter først stilleskruen (69) og så stilleskruerne (67) igen. Hvis vinkelviserne (33) og (21) ikke er på linje med 0°-mær- kerne på skalaen (32) efter indstillingen, skal fastgørelses- skruerne på vinkelviserne løsnes med en stjerneskruetræk- ker, og vinkelviserne skal indstilles langs med 0°-mærkerne. Indstilling af lodret standardgeringsvinkel 45° (venstre) – Stil el-værktøjet i arbejdsstilling. – Drej savbordet (38) indtil hakket (15) for 0°. Armen (12) skal falde mærkbart i hak. – Træk den venstre justerbare anslagsskinne (5) helt ud. – Løsn spændegrebet (13), og sving glidearmen på hånd- grebet (1) helt til venstre (45°). 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsDansk | 133 Kontrol (se billedetV1) – Indstil en vinkellære til 45°, og stil den på savbordet (38). Vinkellærens benforlænger skal flugte med savklingen (40) over hele længden. Indstilling (se billedetV2) – Skru stilleskruen (70) så langt ind eller ud med en gaffel- nøgle (8 mm) , at vinkellærens benforlænger flugter med savklingen over hele længden. – Spænd spændegrebet (13) fast igen. Hvis vinkelviserne (33) og (21) ikke er på linje med 45°- mærkerne på skalaen (32) efter indstillingen, kontrolleres først 0°-indstillingen for den lodrette geringsvinkel og vinkel- viserne en gang til. Herefter gentages indstillingen af 45°- geringsvinklen. Indstilling af lodret standardgeringsvinkel 45° (højre) – Stil el-værktøjet i arbejdsstilling. – Drej savbordet (38) indtil hakket (15) for 0°. Armen (12) skal falde mærkbart i hak. – Træk den højre justerbare anslagsskinne (5) helt ud. – Løsn spændegrebet (13). – Vip glidearmen på håndgrebet (1) ud af 0°-positio- nen en smule til venstre, og drej drejeknoppen (39), til det højre lodrette geringsvinkelområde vi- ses. – Sving glidearmen på håndgrebet (1) helt til højre (45°). Kontrol (se billedetW1) – Indstil en vinkellære til 135°, og stil den på savbordet (38). Vinkellærens benforlænger skal flugte med savklingen (40) over hele længden. Indstilling (se billedetW2) – Skru stilleskruen (71) så langt ind eller ud med en gaffel- nøgle (8 mm) , at vinkellærens benforlænger flugter med savklingen over hele længden. – Spænd spændegrebet (13) fast igen. Hvis vinkelviserne (33) og (21) ikke er på linje med 45°- mærkerne på skalaen (32) efter indstillingen, kontrolleres først 0°-indstillingen for den lodrette geringsvinkel og vinkel- viserne en gang til. Herefter gentages indstillingen af 45°- geringsvinklen. Justering af skala til vandrette geringsvinkler – Stil el-værktøjet i arbejdsstilling. – Drej savbordet (38) indtil hakket (15) for 0°. Armen (12) skal falde mærkbart i hak. Kontrol (se billedetX1) – Indstil vinkellæren til 90°, og læg den mellem anslagsskin- nen (6) og savklingen (40) på savbordet (38). Vinkellærens benforlænger skal flugte med savklingen (40) over hele længden. Indstilling (sebilledeX2) – Løsn alle fire indstillingsskruer (72) med unbrakonøglen (4mm) (17), og drej savbordet (38) sammen med skala- en (37), indtil vinkellærens benforlænger flugter med savklingen i hele længden. – Spænd skruerne igen. Hvis vinkelviseren (58) ikke er på linje med skalaens 0°- mærke (37), når indstillingen er færdig, skal du løsne skruen (73) med en stjerneskruetrækker og indstille vinkelviseren langs med 0°-mærket. Indstilling af spændegrebets (13) klemmekraft (se billedet Y) Spændegrebets klemmekraft (13) kan efterjusteres. Kontrol – Spændegrebets klemmekraft skal holde glidearmens po- sition sikkert, hver gang der udføres en lodret geringsvin- kel. Indstilling – Løsn spændegrebet (13). – Skru stilleskruen mod uret (74) med en topnøgle (17 mm) for at reducere klemmekraften, eller skru den med uret for at øge klemmekraften. – Indstil en lodret geringsvinkel, spænd grebet (13) igen, og kontrollér, om den ønskede klemmekraft er nået. Transport (sebilledeZ) Før el-værktøjet transporteres, skal du gennemføre følgende trin: – Skub glidearmen(28) helt bagud, og sørg for at sikre den i denne position. – Sørg for, at dybdeanslaget(30) er trykket helt ind, og at justeringsskruen(29) ved bevægelse af glidearmen pas- ser gennem udsparingen uden at berøre dybdeanslaget. – Før glidearmen så langt ned, at transportsikringen(31) kan trykkes helt ind – Skub savbordsforlængelsen(7) helt ind. – Indstil en lodret geringsvinkel på 0°, og spænd spænde- grebet(13). – Drej savbordet(38) mod venstre til anslag, og spænd lå- seknoppen(11). – Bind netkablet sammen med burrebåndet(75). – Fjern alle tilbehørsdele, der ikke kan monteres fast på el- værktøjet. – Ubenyttede savklinger skal, så vidt muligt, opbevares i en lukket beholder, når de transporteres. – Tag fat i fordybningerne(16) på siden af savbordet for at transportere bordet. u Brug kun transportanordningerne og aldrig beskyt- telsesanordningerne, glidearmen eller håndgrebet til transport af el-værktøjet. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)134 | Svensk Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyt- telsesskærmen altid være rent. – Fjern støv og spåner med en pensel efter hver arbejds- gang. – Rengør gliderullen(20) og glidearmen(28). Tilbehør Varenummer Skruetvinge 1 609  B06 203 Ilægningsplader 1 609  B04 470 Støvpose 1 609  B05 010 Opsugningsadapter 2 607 001 977 Arbejdsbord GTA2500W 0 601  B12 100 Arbejdsbord GTA3800 0 601  B24 000 Træstøvsuger GAS35M AFC 0 601 9C3 100 Savklinger til træ og pladematerialer, paneler og lister Savklinge 305 x 30 mm, 60 tænder 2 608 641 768 Savklinger til plast og ikke-jernholdige metaller Savklinge 305 x 30 mm, 96 tænder 2 608 642 099 Savklinge 305 x 30 mm, 96 tænder 2 608 640 453 Savklinger til alle former for laminatgulve Savklinge 305 x 30 mm, 96 tænder 2 608 642 137 Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 135 Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsvarningar för geringsågar u Geringsågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar. u Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet. u Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador. u Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten våldsamt mot dig. u För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket Bosch Power Tools 1 609 92A 5RR | (02.07.2020)136 | Svensk med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt. u Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador. u Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket. u Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet. u Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen. u Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig. u Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet. u Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet. u Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet. u Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg våldsamt. u Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand. u Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg. u Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den. u Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet. u Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador. u Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera. u Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. u Använd inte sågklingor i höglegerat snabbstål (HSS- stål). Dessa sågklingor kan lätt brytas sönder. u Använd alltid sågblad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget. u Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget. u Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet. u Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar. u Byt inte ut monterad laser mot en laser av annan typ. En laser som inte passar till detta elverktyg kan innebära fara för personer. u Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk. Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 137 u Håll varselskyltarna på elverktyget tydligt läsbara. Symboler Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget. Symboler och deras betydelse Laserprodukt klass 1 Håll händerna på betryggande avstånd från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada. Bär dammskyddsmask. Bär skyddsglasögon. Bär hörselskydd. Risk finns för att buller leder till hörselskada. Riskområde! Håll händerna, fingrarna och armarna på betryggande avstånd från detta område. Se till att fingrarna inte råkar mellan glidarmens rörliga delar. Fingrarna kan klämmas in och i hög grad skadas. Ø 30 Ø 305 mm Beakta sågklingans dimensioner. Centrumhålet skall passa på verktygsspindeln och vara utan spel. Om en användning av reduceringsstycken är nödvändig är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågbladets håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågbladet. Sågbladsdiametern skall motsvara uppgiften på symbolen. Symboler och deras betydelse För transport grip tag i elverktyget vid märkta partier (greppfördjupningar) eller transporthandtaget. Elverktyget får inte bäras i glidarmens handtag. Inkoppling av lasern Spännspaken öppen: Vertikala geringsvinklar kan ställas in. Spännspaken stängd: Den på glidarmen inställda geringsvinkeln bibehålls. Visar de enskilda stegen för inställning av vertikal geringsvinkel.

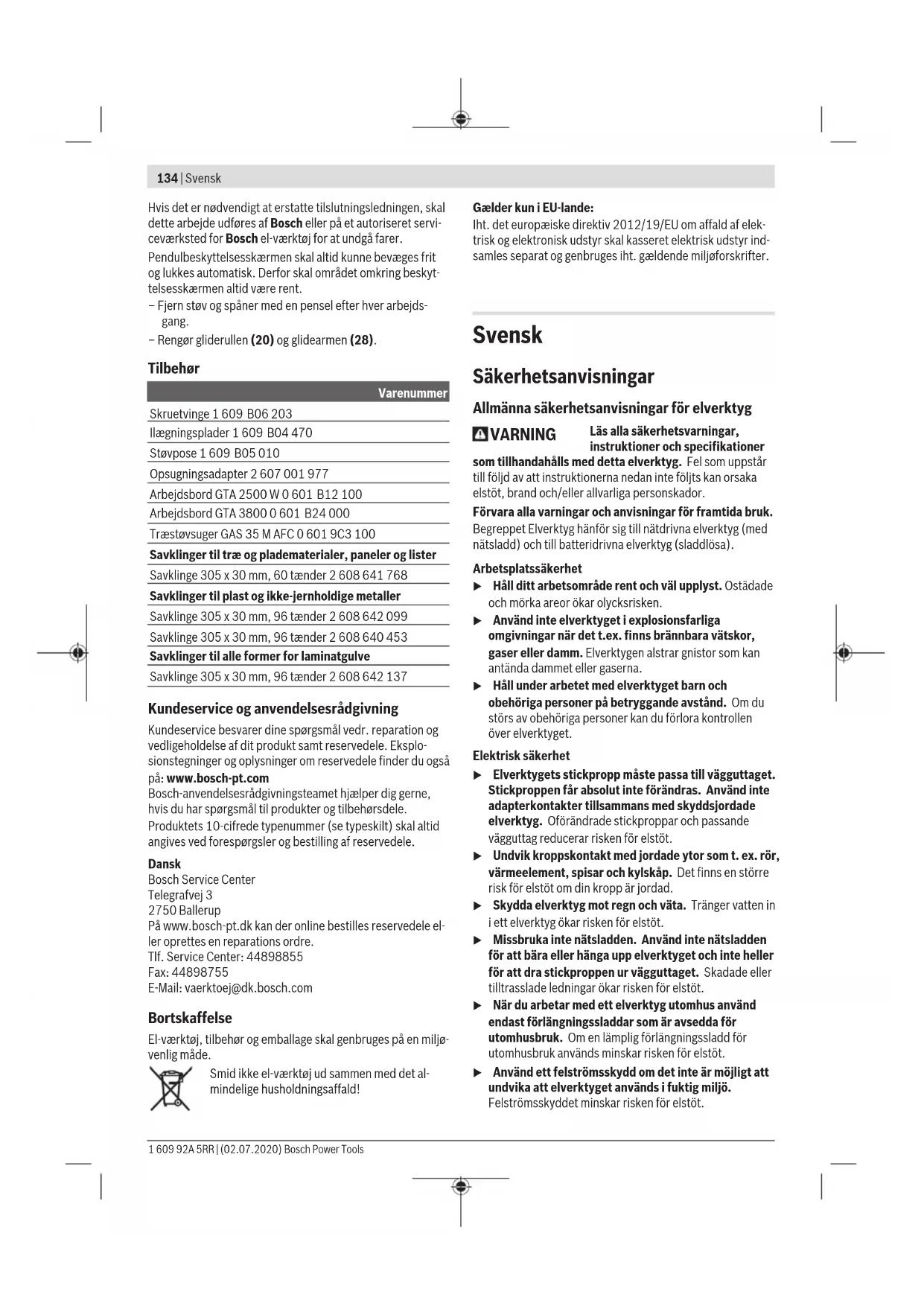

1. Lossa spännspaken

2. Sväng glidarmen något åt vänster

3. Ställ in önskat vertikalt

geringsvinkelintervall på vridknoppen Ställ in vertikala geringsvinkelintervall på vridknoppen: Sågklingans lutning åt vänster (45°...0°) Sågklingans lutning åt höger (0°...45°) Glidarmens totala svängområde (– 47°...+47°) Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)138 | Svensk Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för stationär längs- och tvärsågning i rak linje i trä. Horisontella geringsvinklar på –52° till +60° och geringsvinklar på 47° (vänstersidigt) till 47° (högersidigt) är möjliga. Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor. Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Handtag (2) Startspärr för på-/av-strömbrytare (3) Skyddskåpa (4) Pendlande klingskydd (5) Justerbar anslagsskena (6) Anslagsskena (7) Sågbordsförlängning (8) Monteringshål (9) Insatsplatta (10) Arreteringsklammer (11) Spärrknapp för valfri geringsvinkel (horisontal) (12) Spak för förinställning av geringsvinkel (horisontal) (13) Spännspak för valfri geringsvinkel (vertikal) (14) Distansanslag

(15) Jack för standardgeringsvinklar (horisontellt) (16) Greppfördjupningar (17) Insexnyckel (6 mm/4 mm) (18) Insexnyckel (2 mm) (19) Skruvtving (20) Glidrulle (21) Vinkelindikation för höger geringsvinkelintervall (0° till +47°) (vertikalt) (22) Spånavvisare (23) Spånutkast (24) Utsugningsadapter (25) Glidmekanismens spännspak (26) Laservarningsskylt (27) Laserskydd (28) Glidarm (29) Djupanslagets justerskruv (30) Djupanslag (31) Transportsäkring (32) Skala för geringsvinkel (vertikal) (33) Vinkelindikation för vänster geringsvinkelintervall (47° till 0°) (vertikalt) (34) Ställknapp för 22,5°-geringsvinkel (vertikal) (35) Längdanslagets arreteringsskruv

(37) Skala för geringsvinkel (horisontal) (38) Sågbord (39) Ratt för inställning av geringsvinkelintervallet (vertikalt) (40) Sågblad (41) Utgångsöppning laserstrålning (42) Låsskruv för stångreglage för det pendlande klingskyddet (43) Pendlande klingskyddets stångreglage (44) Främre fästskruv (täckplatta/pendlande klingskydd) (45) Bakre fästskruv (täckplatta/pendlande klingskydd) (46) Täckplatta (47) Spindellåsning (48) Insexskruv för sågklingans infästning (49) Spännfläns (50) Inre spännfläns (51) Spännspak för sågbordsförlängning (52) Den inställningsbara anslagsskenans arreteringsskruv (53) Dämpare (54) Ställskruvar för dämpning (55) Hål för skruvtving (56) Vingskruv (57) Gängstång (58) Vinkelvisare för geringsvinkel (horisontell) (59) På-/av-strömbrytare (60) På-/av-strömbrytare för laser (laserlinje) (61) Skruvar för inmatningsplatta (62) Längdanslagets klämskruv

(63) Skruv för laserskydd (64) Ställskruv för laserpositionering (i samma plan) (65) Fästskruv för laserns montageplatta (66) Fästskruv för laserhuset (67) / (68) / (69) Ställskruvar för grundinställning 0° (vertikal geringsvinkel) (70) Ställskruv för grundinställning 45° (vänster vertikal geringsvinkel) (71) Ställskruv för grundinställning 45° (höger vertikal geringsvinkel) (72) Ställskruvar för geringsvinkelns skala (horisontalt) (73) Skruv för vinkelindikator (horisontal) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 139 (74) Ställskruv för klämkraften i spärrspaken för valfri geringsvinkel (vertikal) (75) Kardborrband

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Panelsåg GCM 12 GDL GCM 12 GDL GCM 12 GDL Artikelnummer 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Upptagen märkeffekt W 2000 1500 1800 Märkspänning V 230–240 110 220–240 Frekvens Hz 50/60 50/60 50/60 Tomgångsvarvtal v/min 4000 4000 4000 Startströmsbegränsning ● – ● Lasertyp nm 650 650 650 mW <1 <1 <1 Laserklass 1 1 1 Vikt enligt EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Skyddsklass / II / II / II Mått för lämpliga sågklingor Sågklingans diameter mm 305 305 305 Klingans stomtjocklek mm 1,7−2,6 1,7−2,6 1,7−2,6 max. skärbredd mm 3,2 3,2 3,2 Centrumhålets diameter mm 30 30 30 Tillåtna mått på arbetsstycket (maximal/minimal): (se „Tillåtna mått på arbetsstycket“, Sidan144) Bullerinformation Bullervärden beräknade enligt EN 62841-3-9. Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 93dB(A); bullernivå 106dB(A). Osäkerhet K=3dB. Bär hörselskydd! Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån. Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt. För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt. Montage u Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen. Leveransen omfattar Beträffande detta beakta beskrivningen av leveransomfattningen i början på driftsanvisningen. Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats: – Panelsåg med monterad sågklinga (40) – Låsknopp (11) – Insexnyckel (17) – Insexnyckel (18) – Skruvtving (19) Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar Bosch Power Tools 1 609 92A 5RR | (02.07.2020)140 | Svensk felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift. Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad. Följande verktyg behövs i tillägg: – Krysskruvmejsel – Gaffelnyckel (storlek: 8mm) – Ring-, gaffel- eller hylsnyckel (storlek: 10mm och 17mm) Montering av enskilda delar – Ta försiktigt ut alla medlevererade delar ur förpackningen. – Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör. Montera låsknoppen (se bild a) – Skruva fast låsknoppen (11) i respektive hål ovanför armen (12). u Dra åt låsknappen (11)kraftigt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket. Stationärt eller flexibelt montage u För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk). Montering på en arbetsyta (sebildb1) – Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (8). eller – Spänn fast elverktygets apparatfötter i arbetsytan med skruvtvingar. Montering på ett Bosch-arbetsbord (sebildb2) (GTA 2500 W, GTA 3700, GTA 3800) GTA-arbetsborden från Bosch håller elverktyget stadigt på alla underlag med stödben som kan justeras i höjdled. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken. u Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. u Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet. – Montera elverktyget på arbetsbordet i transportläge. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket. – Stäng av elverktyget och dra stickproppen ur vägguttaget. – Vänta tills sågbladet har stannat helt och hållet. – Ta reda på orsaken till blockeringen och åtgärda problemet. Extern utsugning På utsugsadaptern (24) kan en dammsugarslang (Ø 35 mm) anslutas för utsug. – Anslut dammsugarslangen till utsugsadaptern (24). Sugen måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Utsugningsadapterns rengöring För att garantera ett optimalt utsug måste utsugsadaptern (24) rengöras regelbundet. – Dra med vridande rörelse bort utsugningsadaptern (24) från spånutkastet (23). – Rensa bort bitar och spån från arbetsstycket. – Tryck åter med vridande rörelse utsugningsadaptern på spånutkastet tills den snäpper fast i spånutkastets låsring. Byta sågblad (se bild c1−c4) u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Använd skyddshandskar vid montering av sågklingan. Risk för personskador vid beröring av sågbladet. Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal. Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN847‑1 och försetts med godkännandemärke. Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen. Borttagning av sågklinga – Ställ elverktyget i arbetsläge. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 141 – Skruva för hand upp låsskruven (42) tills stångreglaget (43) änger fritt ned. – Lossa fästskruven (44) (ca. 2 varv) med insexnyckeln (4 mm) (17). Skruva inte helt ut skruven. – Lossa fästskruven (45) (ca. 6 varv) med insexnyckeln (4 mm) (17). Skruva inte helt ut skruven. – Dra bort täckplattan (46) från fästskruven (45) framåt och nedåt. – Sväng det pendlande klingskyddet (4) bakåt och håll det i detta läge. – Häng upp stångreglaget (43) med ett hål över fästskruven (45). Härvid hålls pendlande klingskyddet i öppet läge. – Vrid insexskruven (48) med insexnyckeln ( mm) (17) och tryck samtidigt på spindelarreteringen (47) tills den snäpper fast. – Håll spindellåsknappen (47) nedtryckt och skruva ur insexskruven (48) medsols(vänstergängad!). – Ta bort spännflänsen (49). – Ta bort sågklingan (40). Montering av sågklinga u Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet! Om så behövs, rengör alla tillhörande delar före återmontering. – Sätt den nya sågklingan på den inre spännflänsen (50). – Sätt på spännflänsen (49) och insexskruven (48). Tryck ned spindellåsknappen (47) tills den snäpper fast och dra moturs åt insexskruven. – Lossa stångreglaget (43) från fästskruven (45) och skjut pendlande klingskyddet åter (4) nedåt. – Skjut åter in täckplattan (46) under fästskruven (45). – Dra åt fästskruvarna (45) och (44) igen. – Skjut stångreglaget (43) till ursprungligt läge och dra åter för hand fast låsskruven (42). Drift u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Transportsäkring (sebildA) Transportsäkringen (31) underlättar hanteringen av elverktyget vid transport till användningsplatsen. Upplåsning av spärren (arbetsläge) – Tryck glidarmen (28) med handtaget (1) lätt nedåt för att avlasta transportsäkringen (31). – Dra ut transportsäkringen (31) helt. – Skjut glidarmen (28) långsamt uppåt. Så här säkras elverktyget (transportläge) – Skjut glidarmen (28) helt bakåt och lås i detta läge. – För glidarmen nedåt så långt tills transportsäkringen (31) går att trycka in helt och hållet. Ytterligare anvisningar: (se „Transport (sebildZ)“, Sidan146) Spärra glidarmen Glidarmens glidmekanism (28) kan låsas med spännspaken (25). Glidarmen kan ställas i två lägen: – Glidarmen har skjutits bakåt mot stopp (för kapning) – Glidarmen har dragits hela vägen fram (för kompakt transportläge) Glidarmens upplåsning (se bild B1) Efter upplåsning av glidarmen (28) är hela glidmekanismen klar för drift. – Tryck spännspaken (25) nedåt till stoppet. – Spännspakens klämkil frilägger glidarmens båda undre leder. Glidarmens säkring (se bild B2) Glidarmen har skjutits bakåt hela vägen: – Skjut glidarmen (28) bakåt mot till stoppet. – Glidarmens båda övre leder står nu upprätt och är stängda. – Dra spännspaken (25) uppåt tills klämkilen ligger mellan glidarmens båda undre leder. – Den fullständigt bakåt skjutna glidarmen (28) är nu låst. Glidarmen har dragits framåt: – Dra glidarmen (28) framåt till stoppet. – Glidmekanismen är nu helt utkörd. – Dra spännspaken (25) uppåt tills klämkilen ligger mellan glidarmens båda undre leder. – Den fullständigt framåt skjutna glidarmen (28) är nu låst. Förberedande arbeten Förlänga sågbordet (se bild C) Fria ändan på långa arbetsstycken måste alltid pallas upp eller stödas. Sågbordet kan förstoras åt vänster eller höger med sågbordsförlängningarna (7). – Fäll klämspaken (51) inåt. – Dra ut sågbordsförlängningen (7) till önskad längd (maximalt 250mm). – För låsning av sågbordsförlängningen tryck klämspaken (51) utåt. Förskjuta anslagsskenan (sebildD–E) Vid sågning av horisontella och/eller vertikala geringsvinklar måste du, beroende på sågningsriktningen, dra ut eller helt ta bort den vänstra eller högra inställningsbara anslagsskenan (5). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)142 | Svensk vertikal geringsvinkel Horisontell geringsvinkel 0°–47° (vänster) ≤44° (höger/vänster) – Lossa arreteringsskruven (52). – Dra den vänstra inställningsbara anslagsskenan (5) helt och hållet utåt. 0°–47° (vänster) ≥45° (höger/vänster) – Lossa arreteringsskruven (52). – Dra den vänstra inställningsbara anslagsskenan (5) helt och hållet utåt. – Lyft bort anslagsskenans förlängning uppåt. – Ta bort arreteringsskruven (52). 0°–47° (höger) ≤44° (höger/vänster) – Lossa arreteringsskruven (52). – Dra den högra inställningsbara anslagsskenan (5) helt och hållet utåt. – Lyft bort anslagsskenans förlängning uppåt. 0°–47° (höger) ≥45° (höger/vänster) Ställa in glidarmens dämpning (sebildF) Glidarmens glidmekanism (28) är vid fabriken förinställt och inte dämpad vid leverans av elverktyget. Glidmekanismens dämpning kan individuellt ställas in med dämparen (53): hård – kontrollerade arbetsrörelser; mjuk – snabba sågsnitt. – Lossa de båda ställskruvarna (54) med insexnyckeln (4 mm) (17) för mjukare dämpning – eller – dra kraftigt åt båda ställskruvarna (54) för en hårdare dämpning. Fästa arbetsstycket (se bildG) För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast. Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast. – Tryck arbetsstycket stadigt mot anslagsskenorna (6) och (5). – Stick in medföljande skruvtving (19) i ett härför avsett hål (55). – Lossa vingskruven och anpassa skruvtvingen till arbetsstycket. Dra åt vingskruven igen. – Dra åt gängstången (57) väl och fixera på det sättet arbetsstycket. Lossa arbetsstycket – För att lossa skruvtvingen, vrid gängstången (57) motsols. Ställa in horisontell och vertikal geringsvinkel För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras. För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten. u Dra åt låsknappen (11) kraftigt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket. Inställning av horisontell geringsvinkel Ställa in horisontell standard-geringsvinkel (se bild H) För snabb och precis inställning av ofta använda horisontella geringsvinklar har sågbordet försetts med urtag (15): vänster höger

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Lossa vid behov låsknappen (11). – Dra armen (12) och vrid sågbordet (38) till önskat urtag åt vänster eller höger. – Släpp åter armen. Armen måste kännbart snäppa fast i urtaget. – Dra åter fast låsknappen (11). Ställa in horisontell standard-geringsvinkel (se bild I) Den horisontala geringsvinkeln kan ställas in inom ett område mellan 52° (på vänster sida) och 60° (på höger sida). – Lossa vid behov låsknappen (11). – Dra i spaken (12) och tryck samtidigt arreteringsklammern (10), tills denna hakar i det härför avsedda spåret. Därigenom blir sågbordet fritt rörligt. – Sväng sågbordet (38) med låsknappen åt vänster eller höger tills vinkelindikatorn (58) visar önskad geringsvinkel. – Dra åter fast låsknappen (11). – För att åter lossa spaken (12) (för inställning av standardgeringsvinklar) dra spaken uppåt. Vinkelspärren (10) återgår till sitt ursprungliga läge och spaken (12) kan snäppa fast i hacken (15). Inställning av vertikal geringsvinkel Den vertikala geringsvinkeln kan ställas in inom ett område mellan 47° (på vänster sida) och 47° (på höger sida). För snabb och exakt inställning av ofta använda vertikala geringsvinklar finns förberedda anslag för vinklarna 0°, 22,5°, 45° och 47°. Ställ in vänster vertikala geringsvinkelintervall (45° till 0°) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 143 – Dra den vänstra inställningsbara anslagsskenan (5) helt och hållet utåt. – Lossa spännspaken (13). – Sväng glidarmen (28) med handtaget (1) åt vänster tills vinkelindikatorn (33) visar önskad geringsvinkel. – Håll glidarmen (28) i detta läge och dra fast spännspaken (13) igen. Spännspaken klämkraft måste hålla glidarmen stadigt i varje önskad vertikal geringsvinkel. Ställ in höger vertikala geringsvinkelintervall (0° till 45°) (sebildJ) – Dra den högra inställningsbara anslagsskenan (5) helt och hållet utåt. – Lossa spännspaken (13). – Sväng glidarmen (28) med handtaget (1) ur 0°-läget en aning åt vänster och vrid vridknoppen (39) tills önskat vertikalt geringsvinkelintervall visas. – Sväng glidarmen (28) med handtaget (1) åt höger tills vinkelindikatorn (21) visar önskad geringsvinkel. – Håll glidarmen (28) i detta läge och dra fast spännspaken (13) igen. Spännspaken klämkraft måste hålla glidarmen stadigt i varje önskad vertikal geringsvinkel. Ställ in vertikal standardgeringsvinkel 0° För att den vertikala standardgeringsvinkeln 0° lätt ska kunna ställas in, snäpper ratten (39) fast i vänster vertikalt geringsvinkelområde. – Sväng glidarmen (28) från höger ut över 0°-läget. Ställ in det totala vertikala geringsvinkelintervallet (– 47° till +47°) – Dra ut de båda justerbara anslagsskenorna (5) helt. – Lossa spännspaken (13). – Sväng glidarmen (28) med handtaget (1) ur 0°-läget en aning åt vänster och vrid vridknoppen (39) tills önskat vertikalt geringsvinkelintervall visas. – Sväng glidarmen (28) med handtaget (1) åt vänster eller höger tills vinkelindikatorn (33) eller (21) visar önskad geringsvinkel. – Håll glidarmen (28) i detta läge och dra fast spännspaken (13) igen. Spännspaken klämkraft måste hålla glidarmen stadigt i varje önskad vertikal geringsvinkel. Ställ in vertikal standardgeringsvinkel 22,5° (se bild K) Dra ställknappen (34) hela vägen utåt och vrid den 90. Sväng sedan glidarmen (28) med handtaget (1) tills den hörbart snäpper fast. Driftstart Påslagning (sebildL) – För att slå på elverktyget, skjut först tillslagsspärren (2) till mitten och tryck därefter på strömbrytaren (59) och håll den intryckt. Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (59) inte låsas, utan måste under drift hållas nedtryckt. Stänga av – För att stänga av, släpp på-/av-knappen (59) igen. Startströmsbegränsning Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16A säkring användas. Anmärkning: När elverktyget kör igång med fullt varvtal direkt vid start fungerar inte längre startströmsbegränsningen. Elverktyget skall omgående skickas till kundtjänst. Arbetsanvisningar Allmänna såganvisningar Markera såglinje (se bild M) Två laserstrålar indikerar sågklingans snittbredd. Arbetsstycket kan nu exakt positioneras för sågning utan att pendlande klingskyddet behöver öppnas. – Koppla på laserstrålen med strömställaren (60). – Rikta på arbetsstycket in markeringen mellan båda laserstrålarna. Anmärkning: Kontrollera innan sågningen om snittbredden visas korrekt Laserns justering. Laserstrålarna kan förändra läget t.ex. till följd av vibrationer vid intensiv användning. Operatörens position (se bild N) u Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt backslag. – Håll händerna, fingrarna och armarna på betryggande avstånd från roterande sågklinga. – Lägg inte armarna i kors framför glidarmen (28). Byta ut iläggningsplattor (se bild O) De röda inmatningsplattorna (9) kan under en längre tids användning slitas. Byt ut defekta inmatningsplattor. – Ställ elverktyget i arbetsläge. – Skruva bort skruvarna (61) med medlevererad sexkantnyckel (4mm) (17) och ta ut de gamla inmatningsplattorna. – Lägg in den nya högra inmatningsplattan. – Fäst inmatningsplattan med skruvarna (61) så långt åt höger så att sågklingan inte kan beröra inmatningsplattan över dragrörelsens hela längd. – Upprepa arbetsstegen på motsvarande sätt för den nya vänstra inmatningsplattan. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)144 | Svensk Tillåtna mått på arbetsstycket Största arbetsstycke: Horisontell geringsvinkel vertikal geringsvinkel Höjd x bredd [mm] Arbetsstycket mot anslagsskenan Arbetsstycket mot distansanslaget (tillbehör) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (vänster) 51 x 341 51 x 295 0° 45° (höger) 38 x 341 38 x 295 45° 45° (vänster) 51 x 240 51 x 200 45° 45° (höger) 38 x 240 38 x 200 Minimalt arbetsstycke (= alla arbetsstycken, som kan spännas fast med den medföljande skruvtvingen (19) till vänster eller höger om sågbladet): 160 x 335 mm (längd x bredd) Maximalt sågdjup (0°/0°): 104 mm Sågning Såga utan dragrörelse (kapning) (sebildP) – Skjut glidarmen (28) helt bakåt och lås i detta läge. Kontrollera att djupanslaget (30) är fullständigt intryckt och att justerskruven (29) inte berör djupanslaget när glidarmen går genom urtaget. – Spänn fast arbetsstycket med hänsyn till dimensionerna. – Ställ vid behov in önskad geringsvinkel (horisontalt och/ eller vertikalt). – Sätt på elverktyget. – För glidarmen (28) långsamt nedåt med handtaget (1). – Såga arbetsstycket med jämn matningshastighet. – Stäng av elverktyget och vänta till sågklingan stannat helt. – Skjut glidarmen (28) långsamt uppåt. Sågning med dragrörelse (se bild Q) u Håll stadigt i handtaget vid inkoppling och under all sågning. Vid sågning kontrollera glidarmens rörelse. Minsta oaktsamhet kan på grund av glidarmens lättrörlighet leda till allvarlig personskada. – Lås upp glidarmen (28). Kontrollera att hela glidmekanismen är driftduglig genom att dra ut och skjuta in glidarmen (28). – Spänn fast arbetsstycket med hänsyn till dimensionerna. – Ställ vid behov in önskad geringsvinkel (horisontalt och/ eller vertikalt). – Dra ut glidarmen (28) med handtaget (1) från anslagsskenan (6) så långt att sågklingan står framför arbetsstycket. – Sätt på elverktyget. – För glidarmen (28) långsamt nedåt med handtaget (1). – Tryck nu glidarmen (28) i riktning mot anslagsskenan (6) och kapa arbetsstycket med jämn matningshastighet. – Stäng av elverktyget och vänta till sågklingan stannat helt. – Skjut glidarmen (28) långsamt uppåt. Såga arbetsstycken i lika längd (sebildR) För bekväm sågning av arbetsstycken i identiska längder kan längdanslaget (36) (tillbehör) användas. Längdanslaget kan monteras på sågbordsförlängningens (7) båda sidor. – Lossa låsskruven (35) och fäll längdanslaget (36) över klämskruven (62). – Dra åter fast låsskruven (35). – Ställ in den önskade sågbordsförlängningen (7) till önskad längd. Ställa in djupanslag (såga spår) (se bild S) Djupanslaget måste justeras för spårsågning eller när ett distansanslag ska användas. – Sväng djupanslaget (30) utåt. – Sväng glidarmen (28) i handtaget (1) till önskad position. – Förskjut justerskruven (29) tills skruvens ända berör djupanslaget (30). – Skjut glidarmen (28) långsamt uppåt. Speciella arbetsstycken Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord. Om så behövs, ska speciella fästen tillverkas. Bearbeta profillistor Profilhyvlade lister kan bearbetas på två olika sätt: Arbetsstyckets placering Golvlist Taklister – lagda mot anslagsskenan – plant liggande på sågbordet 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSvensk | 145 Dessutom kan profilhyvlade lister alltefter bredd sågas med eller utan dragrörelse. Provsåga med inställd geringsvinkel (horisontell och/eller vertikal) på virkesavfall. Kontrollera och justera grundinställningar För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras. För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten. Laserns justering Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen. u Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t.ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada. – Ställ elverktyget i arbetsläge. – Vrid sågbordet (38) fram till urtaget (15) för0°. Spaken (12) ska kännbart snäppa fast i spåret. Kontrollera (sebildT1) – Rita på ett arbetsstycke upp en rät snittlinje. – För glidarmen (28) långsamt nedåt med handtaget (1). – Rikta in arbetsstycket så att sågklingans tänder fluktar med snittlinjen. – Håll arbetsstycket i detta läge och för glidarmen långsamt uppåt. – Spänn fast arbetsstycket. – Koppla på laserstrålen med strömställaren (60). Laserstrålarna måste över hela linjen till vänster och höger ligga på samma avstånd till den utmärkta snittlinjen på arbetsstycket, även om glidarmen förs nedåt. Avlägsna laserskyddslocket (se bild T2) – Lossa de två skruvarna (63) på laserskyddslocket (27) med insexnyckeln (4 mm) (17). Anvisning: För att kunna nå laserskyddslockets främre skruv måste glidarmen en aning svängas nedåt förrän sexkantnyckeln kan stickas in genom ett spår i pendlande klingskyddet. Inställning kant i kant (se bild T3) – Ta bort laserskyddslocket (27).

1. Ställa in höger laserstråle:

– Skruva den bakre inställningsskruven (64) med insexnyckeln (18), tills höger laserstråle har samma avstånd som den uppritade snittlinjen på arbetsstycket. Den vänstra laserstrålen följer med. En motursvridning förflyttar laserstrålen från vänster åt höger, en medursvridning förflyttar laserstrålen från höger åt vänster.

2. Ställa in vänster laserstråle:

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningar- nas och att de stämmer överens med följande normer. Teknisk dokumentation: * Panelsåg Produktnummer
