KÄYTTÖOHJE GST 160 CE Professional BOSCH

– Drei den fremre stilleskruen (64) med unbrakonøkkelen (18) helt til den venstre laserstrålen har samme avstand til den avmerkede sagelinjen på emnet som den høyre laserstrålen. Skruing mot urviserne beveger laserstrålen fra venstre mot høyre, skruing med urviserne beveger laserstrålen fra høyre mot venstre. – Fest laserbeskyttelsesdekselet (27) igjen. Stille inn parallelliteten (se bilde T4) – Ta av laserbeskyttelsesdekselet (27). – Løsne festeskruen (65) (ca. 1–2 omdreininger) med unbrakonøkkelen (18). Ikke skru skruen helt ut. – Forskyv montasjeplaten til laseren mot høyre eller venstre til laserstrålene over hele lengden er parallelle til avmerket skjærelinje på arbeidsstykket. – Hold monteringsplaten til laseren i denne posisjonen, og stram festeskruen (65) igjen. – Etter innstillingen sjekker du igjen om den er kant i kant med skjærelinjen. Juster eventuelt laserstrålene på nytt med stilleskruene (64). – Fest laserbeskyttelsesdekselet (27) igjen. Stille inn sideavviket når glidearmen beveges (se bilde T5) – Ta av laserbeskyttelsesdekselet (27). – Løsne de to festeskruene (66) (ca. 1–2 omdreininger) med unbrakonøkkelen (18). Ikke skru skruene helt ut. – Forskyv huset til laseren mot høyre eller venstre til laserstrålene ikke lenger avviker ut mot siden når glidearmen beveges nedover. – Etter innstillingen sjekker du igjen om den er kant i kant med skjærelinjen. Juster eventuelt laserstrålene på nytt med stilleskruene (64). – Hold huset til laseren i denne posisjonen, og stram festeskruene (66) igjen. – Fest laserbeskyttelsesdekselet (27) igjen. Stille inn vertikal standard gjæringsvinkel 0° – Sett elektroverktøyet i transportstilling. – Drei sagbordet (38) til hakket (15) for 0°. Spaken (12) må låses ordentlig i hakket. Kontrollere (se bilde U1) – Still en vinkelmåler på 90°, og sett den på sagbordet (38). Armen på vinkelmåleren må flukte med sagbladet (40) over hele lengden. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsNorsk | 159 Stille inn (se bilde U2) – Løsne spennhåndtaket (13). – Løsne de to stilleskruene (67) (minst 1 omdreining) med en pipenøkkel (10 mm). – Løsne stilleskruen (69) (ca. 3 omdreininger) med unbrakonøkkelen (4 mm) (17). – Skru stilleskruen (68) inn eller ut med unbrakonøkkelen (4 mm) (17) til hele armen på vinkelmåleren flukter med sagbladet. – Stram spennhåndtaket (13) igjen. Deretter strammer du først stilleskruen (69) og deretter stilleskruene (67) igjen. Hvis vinkelindikatorene (33) og (21) ikke er på linje med 0°- merkene på skalaen (32) etter innstillingen, løsner du festeskruene til vinkelindikatorene med en stjerneskrutrekker og justerer vinkelindikatorene langs 0°- merkene. Stille inn vertikal standardgjæringsvinkel 45° (venstre) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (38) til hakket (15) for 0°. Spaken (12) må låses ordentlig i hakket. – Trekk den venstre justerbare anleggsskinnen (5) helt ut. – Løsne spennhåndtaket (13), og sving glidearmen mot venstre til den stopper (45°) med håndtaket (1). Kontrollere (se bilde V1) – Still en vinkelmåler på 45°, og sett den på sagbordet (38). Hele armen på vinkelmåleren må flukte med sagbladet (40). Stille inn (se bilde V2) – Skru stilleskruen (70) inn eller ut med en skrallenøkkel (8 mm) til hele armen på vinkelmåleren flukter med sagbladet. – Stram spennhåndtaket (13) igjen. Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°- merkene på skalaen (32) etter innstillingen, kontrollerer du først 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene på nytt. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen. Stille inn vertikal standard gjæringsvinkel 45° (høyre) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (38) til hakket (15) for 0°. Spaken (12) må låses ordentlig i hakket. – Trekk den høyre justerbare anleggsskinnen (5) helt ut. – Løsne spennhåndtaket (13). – Vipp glidearmen ut av 0°-stillingen og litt mot venstre med håndtaket (1), og drei på skruknappen (39) til det høyre vertikale gjæringsvinkelområdet vises. – Sving glidearmen med håndtaket (1) mot høyre til den stopper (45°). Kontrollere (se bilde W1) – Still en vinkelmåler på 135°, og sett den på sagbordet (38). Hele armen på vinkelmåleren må flukte med sagbladet (40). Stille inn (se bilde W2) – Skru stilleskruen (71) inn eller ut med en skrallenøkkel (8 mm) til hele armen på vinkelmåleren flukter med sagbladet. – Stram spennhåndtaket (13) igjen. Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°- merkene på skalaen (32) etter innstillingen, må du først kontrollere 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene igjen. Deretter gjentar du innstillingen av den vertikale 45°- gjæringsvinkelen. Stille inn skala for horisontale gjæringsvinkler – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (38) til hakket (15) for 0°. Spaken (12) må låses ordentlig i hakket. Kontrollere (se bilde X1) – Still en vinkelmåler på 90°, og sett den mellom anleggsskinnen (6) og sagbladet (40) på sagbordet (38). Hele armen på vinkelmåleren må flukte med sagbladet (40). Stille inn (sebildeX2) – Løsne alle de fire stilleskruene (72) med unbrakonøkkelen (4mm) (17), og drei sagbordet (38) sammen med skalaen (37) til hele armen på vinkelmåleren flukter med sagbladet. – Stram skruene igjen. Hvis vinkelindikatoren (58) etter innstillingen ikke er på linje med 0°-merket på skalaen (37), løsner du skruen (73) med en stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. Stille inn spennhåndtakets klemkraft (13) (se bilde Y) Klemkraften til spennhåndtaket (13) kan justeres. Kontrollere – Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Innstilling – Løsne på spennhåndtaket (13). – Drei stillskruen (74) mot urviseren med en pipenøkkel (17mm) for å redusere klemkraften, eller drei den med urviseren for å øke klemkraften. – Still inn en vertikal gjæringsvinkel, stram spennhåndtaket (13) igjen og kontroller om ønsket klemkraft er nådd. Transport (sebildeZ) Før transport av elektroverktøyet må du gjøre følgende: – Skyv glidearmen (28) helt bakover, og sikre den i denne stillingen. – Kontroller at dybdestopperen (30) er trykt helt inn og at justerskruen (29) passer gjennom utsparingen uten å berøre dybdestopperen når glidearmen beveges. – Før glidearmen ned til transportsikringen (31) kan trykkes helt inn – Skyv sagbordforlengelsene (7) helt inn. – Still inn en vertikal gjæringsvinkel på 0°, og stram spennhåndtaket (13). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)160 | Suomi – Drei sagbordet (38) mot venstre til stoppunktet, og stram låseknotten (11). – Bind strømledningen sammen med borrelåsen (75). – Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. – Legg ubenyttede sagblad helst i en lukket beholder under transport. – For transport holder du i håndtakene (16) på sidene på sagbordet. u Ved transport av elektroverktøyet må du bare bruke transportinnretningene, aldri beskyttelsesinnretningene, glidearmen eller håndtaket . Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent. – Fjern støv og spon med en pensel etter hver arbeidsøkt. – Rengjør gliderullen (20) og glidearmen (28) med jevne mellomrom. Tilbehør Artikkelnummer Skrutvinge 1 609 B06 203 Innleggsplater 1 609 B04 470 Støvpose 1 609 B05 010 Støvsugeradapter 2 607 001 977 Arbeidsbord GTA 2500 W 0 601 B12 100 Arbeidsbord GTA 3800 0 601 B24 000 Tresuger GAS 35 M AFC 0 601 9C3 100 Sagblad for tre og platematerialer, paneler og lister Sagblad 305 x 30 mm, 60 tenner 2 608 641 768 Sagblad for plast og ikke-jernholdige metaller Sagblad 305 x 30 mm, 96 tenner 2 608 642 099 Sagblad 305 x 30 mm, 96 tenner 2 608 640 453 Sagblad for alle laminatgulvtyper Sagblad 305 x 30 mm, 96 tenner 2 608 642 137 Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Suomi Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 161 lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- Bosch Power Tools 1 609 92A 5RR | (02.07.2020)162 | Suomi kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Katkaisu- ja jiirisahojen turvallisuusohjeet u Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hio- malaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumit- tumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat aiheuttaa palovaurioita alasuojukseen, terän alavastee- seen ja muihin muoviosiin. u Kiinnitä työkappale mahdollisuuksien mukaan puristi- milla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pi- tää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantu- misriskiä terän kosketusvaaran takia. u Työkappale täytyy pitää kunnolla paikallaan puristi- milla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkap- paletta terään äläkä sahaa vapaakätisesti. Kiinnittä- mättömät tai liikkuvat työkappaleet voivat sinkoutua suu- rella nopeudella ympäriinsä ja aiheuttaa vammoja. u Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sa- hauksen tekemiseksi nosta sahan pää ja vedä se työ- kappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkap- paleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan ko- neen käyttäjää päin. u Älä missään tapauksessa pidä kättä aiotulla sahauslin- jalla sahanterän edessä tai takana. Työkappaleen pai- kallaan pitäminen ristiotteella (ts. työkappaletta paine- taan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista. u Noudata kummallakin puolella vähintään 100mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyö- riessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin. u Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai- men ja pöydän välissä. Taipuneet tai kaarevat työkappa- leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sa- hauksen yhteydessä sahanterän juuttumisen. Työkappa- leessa ei saa olla nauloja tai muita vieraita esineitä. u Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai- set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä. u Sahaa vain yksi työkappale kerrallaan. Päällekkäin pi- nottuja työkappaleita ei pystytä pitämään kunnolla pai- koillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana. u Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alus- talle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiiri- sahan kallistumisvaaraa. u Suunnittele työt huolellisesti. Varmista aina vaihtaes- sasi kaltevuuden tai jiirikulman asetusta, että säädet- tävä ohjain on asetettu oikein paikalleen työkappa- leen tueksi eikä pysty koskettamaan terää tai suojuk- sia. Kun työkalu on ”POIS PÄÄLTÄ” ja pöydällä ei ole työ- kappaletta, käy sahanterällä koko sahauslinja läpi varmis- taaksesi, ettei terä voi koskettaa suojusta eikä sahata oh- jainta. u Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöy- tää leveämpi tai pidempi. Sahapöytää pidemmät tai le- veämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistumi- nen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä. u Älä käytä apuria korvaamaan pöydän jatko-osaa tai li- sätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen ai- kana. Tällöin työkappale voi vetää sinut tai apurisi pyöri- vää terää vasten. u Sahattava pala ei saa juuttua tai puristua millään ta- valla pyörivää terää vasten. Jos käytät esimerkiksi pit- kittäisrajoittimia, sahattava pala voi kiilautua terään vas- ten ja sinkoutua suurella voimalla ympäriinsä. u Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhtey- dessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten. u Anna terän kiihtyä huippunopeuteen ennen kuin oh- jaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa. u Jos työkappale tai terä juuttuvat kiinni, sammuta kat- kaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat py- sähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi ai- heuttaa hallinnan menettämisen tai vaurioittaa katkaisu- ja jiirisahaa. u Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen py- sähtyvän terän lähellä on vaarallista. u Pidä tukevasti kahvasta kiinni, kun teet osittaisen sa- hauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 163 u Pidä työpiste siistinä. Pölyseokset ovat erityisen vaaral- lisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh- tää. u Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa ta- kaiskuun. u Älä käytä runsasseosteisesta pikateräksestä (HSS-te- räs) valmistettuja sahanteriä. Sellaiset sahanterät saat- tavat murtua herkästi. u Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa poista puupaloja, sahanpu- rua tms. työstöalueelta, kun sähkötyökalu on käyn- nissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu. u Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä. u Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä. u Älä vaihda sisäänrakennettua laseria toisentyyppi- seen laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa aiheuttaa vaaraa ihmisille. u Älä tee mitään muutoksia laserlaitteistoon. Tässä käyt- töohjekirjassa kuvattujen säätömahdollisuuksien käyttö on turvallista. Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijas- tuneeseen lasersäteeseen. Lasersäde voi ai- heuttaa häikäistymistä, onnettomuuksia tai sil- mävaurioita. u Älä missään tapauksessa peitä tai poista sähkötyöka- lussa olevia varoituskilpiä. Symbolit Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oi- kean tulkinnan myötä pystyt käyttämään sähkötyökalua paremmin ja turvallisemmin. Symbolit ja niiden merkitys Luokan 1 laserlaite Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis- vaaran. Käytä pölysuojainta. Käytä suojalaseja. Käytä kuulosuojaimia. Melu saattaa joh- taa kuuroutumiseen. Vaaravyöhyke! Jos suinkin mahdol- lista, pidä kädet, sormet ja käsivarret poissa tältä alueelta. Symbolit ja niiden merkitys Älä päästä sormiasi sahausvarren liik- kuvien osien väliin. Sormesi saattavat jäädä puristukseen ja loukkaantua vaka- vasti. Ø 30 Ø 305 mm Huomioi sahanterän mitat. Reiän halkaisi- jan täytyy sopia välyksettä teräkaraan. Jos sahassa täytyy käyttää supistuskap- paleita, varmista, että supistuskappale sopii mitoiltaan sahanterän rungon pak- suudelle, reiän halkaisijalle ja teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita. Sahanterän halkaisijan täytyy vastata symbolissa ilmoitettua mittaa. Kuljeta sähkötyökalua vain tähän tarkoi- tukseen merkittyjen kädensijojen tai kul- jetuskahvan avulla. Älä missään tapauksessa kanna sähkö- työkalua sahausvarren kahvan varassa. Laserin sytyttäminen Bosch Power Tools 1 609 92A 5RR | (02.07.2020)164 | Suomi Symbolit ja niiden merkitys Lukkokahva auki: Voit asettaa pystysuuntaisia jiirikulmia. Lukkokahva suljettu: Sahausvarren asetettu pystysuuntainen jiirikulma pysyy lukittuna. Osoittaa pystysuuntaisen jiirikulman yk- sittäiset säätövaiheet.

1. Avaa lukituskahva

2. Käännä sahausvartta hieman vasem-

3. Säädä haluamasi pystysuuntainen jiiri-

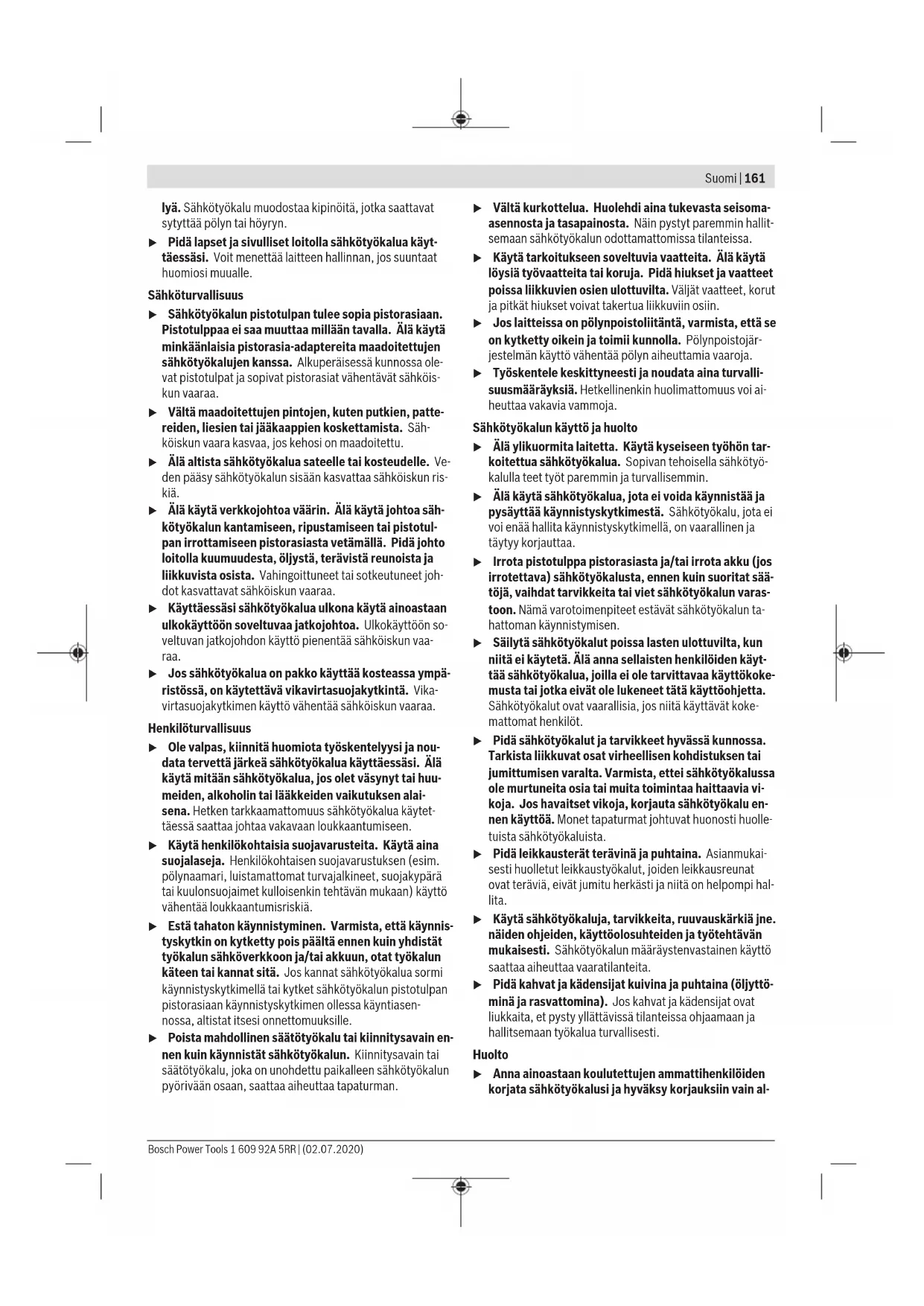

kulma-alue kiertonupista Pystysuuntaisen jiirikulma-alueen säätä- minen kiertonupista: Sahanterän kallistus vasemmalle (45–0°) Sahanterän kallistus oikealle (0–45°) Sahausvarren koko kääntöalue (– 47...+47°) Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on pöydän päällä käytettävä saha, joka on tar- koitettu puun suoralinjaiseen pituus- ja poikittaissahauk- seen. Sen avulla voi sahata vaakasuuntaisia jiirikulmia –52 ja +60 asteen välillä sekä pystysuuntaisia jiirikulmia 47 (va- semmalla puolella) ja 47 (oikealla puolella) asteen välillä. Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen. Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alu- miiniprofiileja ja muovia. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Kahva (2) Käynnistyskytkimen käynnistysvarmistin (3) Suojus (4) Heilurisuojus (5) Säädettävä ohjainkisko (6) Ohjainkisko (7) Sahapöydän pidennys (8) Asennusreiät (9) Kulutuslevy (10) Lukituspidin (11) Vapaavalintaisen jiirikulman (vaakasuuntainen) luk- konuppi (12) Jiirikulman (vaakasuuntainen) säätövipu (13) Vapaavalintaisen jiirikulman (pystysuuntainen) luki- tuskahva (14) Välikeohjain

(15) Perusjiirikulmien (vaakasuuntainen) lovet (16) Kädensijat (17) Kuusiokoloavain (6 mm / 4 mm) (18) Kuusiokoloavain (2 mm) (19) Ruuvipuristin (20) Liukurulla (21) Oikeanpuoleisen jiirikulma-alueen kulmaosoitin (0°-47°) (pystysuuntainen) (22) Puruohjain (23) Purunpoistoaukko (24) Imuadapteri (25) Liukumekanismin kiristysvipu (26) Laser-varoituskilpi (27) Lasersuojus (28) Sahausvarsi (29) Syvyydenrajoittimen säätöruuvi (30) Syvyydenrajoitin (31) Kuljetusvarmistin (32) Jiirikulman (pystysuuntainen) asteikko (33) Vasemmanpuoleisen jiirikulma-alueen kulmaosoitin (47°-0°) (pystysuuntainen) (34) 22,5°-jiirikulman (pystysuuntainen) säätönuppi (35) Pituusohjaimen lukitusruuvi

(37) Jiirikulman (vaakasuuntainen) asteikko (38) Sahapöytä (39) Jiirikulma-alueen (pystysuuntainen) säätönuppi (40) Sahanterä (41) Lasersäteen ulostuloaukko (42) Heilurisuojuksen vivuston lukitusruuvi (43) Heilurisuojuksen vivusto (44) Etukiinnitysruuvi (suojalevy/heilurisuojus) (45) Takakiinnitysruuvi (suojalevy/heilurisuojus) (46) Suojalevy (47) Karalukitus 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 165 (48) Sahanterän kiinnityskohdan kuusiokoloruuvi (49) Kiristyslaippa (50) Sisempi kiristyslaippa (51) Sahapöydän pidennyksen kiristysvipu (52) Säädettävän ohjainkiskon lukitusruuvi (53) Vaimennin (54) Vaimennuksen säätöruuvit (55) Reiät ruuvipuristinta varten (56) Siipiruuvi (57) Kierretanko (58) Jiirikulmaosoitin (vaakasuuntainen) (59) Käynnistyskytkin (60) Laserin käyttökytkin (näyttää sahauslinjan) (61) Kulutuslevyn ruuvit (62) Pituusohjaimen kiristysruuvi

(63) Lasersuojuksen ruuvi (64) Laserkohdistuksen säätöruuvi (samantasoisuus) (65) Laserin asennuslevyn kiinnitysruuvi (66) Laserkotelon kiinnitysruuvi (67) / (68) / (69) 0° perusasetuksen (pystysuuntainen jiirikulma) sää- töruuvit (70) 45° perusasetuksen (vasen pystysuuntainen jiiri- kulma) säätöruuvi (71) 45° perusasetuksen (oikea pystysuuntainen jiiri- kulma) säätöruuvi (72) Jiirikulman (vaakasuuntainen) asteikon säätöruuvit (73) Kulmaosoittimen (vaakasuuntainen) ruuvi (74) Vapaavalintaisen jiirikulman (pystysuuntainen) luki- tuskahvan puristusvoiman säätöruuvi (75) Tarranauha

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Katkaisu- ja jiirisaha GCM 12 GDL GCM 12 GDL GCM 12 GDL Tuotenumero 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nimellinen ottoteho W 2 000 1 500 1 800 Nimellinen jännite V 230–240 110 220–240 Taajuus Hz 50/60 50/60 50/60 Tyhjäkäyntikierrosluku min

Käynnistysvirran rajoitin ● – ● Lasertyyppi nm 650 650 650 mW <1 <1 <1 Laserluokka 1 1 1 Paino EPTA-Procedure 01:2014 -ohjei- den mukaan kg 32,1 32,1 32,1 Suojausluokka / II / II / II Sopivien sahanterien mitat Sahanterän läpimitta mm 305 305 305 Terärungon paksuus mm 1,7−2,6 1,7−2,6 1,7−2,6 Maks. sahausura mm 3,2 3,2 3,2 Reiän läpimitta mm 30 30 30 Työkappaleen sallitut mitat (maks./min.): (katso "Työkappaleen sallitut mitat", Sivu170) Melupäästöt Melupäästöarvot on määritetty standardin EN 62841-3-9 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso93dB(A); äänentehotaso106dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoi- dun mittausmenetelmän mukaan ja sitä voidaan käyttää säh- kötyökalujen keskinäiseen vertailuun. Se soveltuu myös me- lupäästöjen alustavaan arviointiin. Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasialli- sia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoi- tetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)166 | Suomi Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti. Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan me- lupäästöjä. Asennus u Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana. Vakiovarustus Huomioi käyttöohjekirjan alussa oleva vakio- varusteiden kuvaus. Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus si- sältää kaikki alla luetellut osat: – Katkaisu- ja jiirisaha ja siihen asennettu sahanterä (40) – Lukkonuppi (11) – Kuusiokoloavain (17) – Kuusiokoloavain (18) – Ruuvipuristin (19) Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta. Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen säh- kötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmista- miseksi. Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi. Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi: – Ristiuraruuvitaltta – Kiintoavain (koko: 8mm) – Lenkki-, kiinto- tai hylsyavaimet (koot: 10mm ja 17mm) Yksittäisosien asennus – Poista varovasti kaikki toimitukseen kuuluvat osat pak- kauksistaan. – Poista kaikki pakkausmateriaalit sähkötyökalusta ja mu- kana toimitetuista tarvikkeista. Lukkonupin asennus (katso kuva a) – Ruuvaa lukkonuppi (11) asiaankuuluvaan reikään, joka on vivun (12) yläpuolella. u Kiristä lukkonuppi (11) aina kunnolla paikalleen en- nen sahausta. Sahanterä saattaa muuten kallistua työ- kappaleessa. Kiinteä tai joustavakäyttöinen asennus u Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki). Asennus työtasoon (katsokuvab1) – Kiinnitä sähkötyökalu soveltuvalla ruuviliitoksella työta- soon. Käytä asennukseen reikiä (8). tai – Kiinnitä sähkötyökalun jalat tavanomaisilla ruuvipuristi- milla työtasoon. Asennus Bosch-työpenkkiin (katsokuvab2) (GTA 2500 W, GTA 3700, GTA 3800) Säädettävillä jaloilla varustetut Boschin GTA-työpenkit var- mistavat sähkötyökalun tukevan asennon kaikilla alustoilla. Työpenkkien työkappaletuilla saat tuettua pitkät työkappa- leet. u Lue kaikki työpöydän mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudatta- misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. u Kokoa työpöytä oikein, ennen kuin asennat sähkötyö- kalun. Asianmukainen kokoaminen on välttämätöntä pöy- dän romahtamisen estämiseksi. – Asenna sähkötyökalu kuljetusasennossaan työpenkkiin. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pöly, purut ja työkappaleesta murtuneet palat saattavat tuk- kia pölyn-/purunpoiston. – Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt paikalleen. – Etsi ja poista tukoksen aiheuttaja. Ulkoinen pölynpoisto Purunpoistoa varten imuadapteriin (24) voi kytkeä myös pö- lynimurin letkun (Ø 35 mm). 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 167 – Liitä pölynimurin letku imuadapteriin (24). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Imuadapterin puhdistus Optimaalisen imutehon varmistamiseksi imuadapteri (24) täytyy puhdistaa säännöllisin väliajoin. – Vedä imuadapteri (24) kiertäen irti purunpoistoaukosta (23). – Poista työkappaleen palaset ja sahanpurut. – Paina ja samalla kierrä imuadapteria purunpoistoauk- koon, kunnes se lukkiutuu purunpoistoaukon lukkoren- kaan päälle. Sahanterän vaihto (katso kuva c1−c4) u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Käytä työkäsineitä, kun asennat sahanterän. Tapatur- mavaara, kun kosketat sahanterää. Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi. Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttö- ohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN847‑1 mukaan. Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle ma- teriaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana. Sahanterän irrotus – Aseta sähkötyökalu käyttöasentoon. – Löysää lukitusruuvia(42) käsin, kunnes vivusto(43) riip- puu vapaana. – Löysää kiinnitysruuvia(44) (n. 2 kierrosta) kuusiokoloa- vaimella (4mm)(17). Älä kierrä ruuvia kokonaan ulos. – Löysää kiinnitysruuvia(45) (n. 6 kierrosta) kuusiokoloa- vaimella (4mm)(17). Älä kierrä ruuvia kokonaan ulos. – Vedä suojalevy(46) edestä alakautta pois kiinnitysruu- vista(45). – Käännä heilurisuojusta(4) taaksepäin ja pidä sitä tässä asennossa. – Ripusta vivusto(43) kiinnitysruuvilla(45) reikään. Tämän avulla heilurisuojus pysyy avatussa asennossa. – Kierrä kuusiokoloruuvia(48) kuusiokoloavaimella (mm)(17) ja paina samanaikaisesti karalukitusta(47), kunnes se lukkiutuu. – Pidä karalukitusta(47) painettuna ja irrota kuusiokolo- ruuvi(48) kiertämällä myötäpäivään (vasenkierteinen!). – Irrota kiristyslaippa(49). – Irrota sahanterä(40). Sahanterän asennus u Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa! Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta. – Asenna uusi sahanterä sisempään kiinnityslaippaan (50). – Asenna kiristyslaippa (49) ja kuusiokoloruuvi (48). Paina karalukitusta (47), kunnes se lukkiutuu, ja kiristä kuusio- koloruuvi vastapäivään. – Irrota vivusto (43) kiinnitysruuvista (45) ja ohjaa heiluri- suojus (4) takaisin alas. – Työnnä suojalevy (46) takaisin kiinnitysruuvin (45) alle. – Kiristä kiinnitysruuvit (45) ja (44). – Siirrä vivusto (43) alkuperäiseen asentoon ja kiristä luki- tusruuvi (42) käsin. Käyttö u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Kuljetusvarmistin (katsokuvaA) Kuljetusvarmistin (31) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen. Sähkötyökalun lukituksen vapautus (käyttöasento) – Paina sahausvartta (28) hieman alaspäin kahvasta (1), jotta saat vapautettua kuljetusvarmistimen (31). – Vedä kuljetusvarmistinta (31) ulospäin ääriasentoon. – Ohjaa sahausvarsi (28) hitaasti ylös. Sähkötyökalun varmistus (kuljetusasento) – Työnnä sahausvarsi (28) taakse ääriasentoon ja lukitse se paikalleen. – Ohjaa sahausvartta alaspäin, kunnes saat painettua kulje- tusvarmistimen (31) kokonaan sisään. Lisäohjeita: (katso "Kuljetus (katsokuvaZ)", Sivu173) Sahausvarren lukitus Sahausvarren (28) liukumekanismin voi lukita lukitusvivulla (25). Sahausvarrella on kaksi mahdollista asentoa: – Sahausvarsi on työnnetty taakse ääriasentoon (katkaisu- sahausta varten) – Sahausvarsi on vedetty eteen ääriasentoon (kompakti kuljetusasento) Sahausvarren lukituksen avaaminen (katso kuva B1) Sahausvarren (28) lukituksen avaamisen jälkeen koko liuku- mekanismi on käyttövalmis. – Paina lukitusvipua (25) alaspäin rajoittimeen asti. – Lukitusvivun kiila vapauttaa sahausvarren molemmat ni- velosat. Sahausvarren lukitus (katso kuva B2) Sahausvarsi on työnnetty taakse ääriasentoon: – Työnnä sahausvartta (28) taaksepäin rajoittimeen asti. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)168 | Suomi – Tämän myötä sahausvarren molemmat ylänivelosat ovat pystyssä ja suljettuna. – Vedä lukitusvipua (25) ylöspäin, kunnes kiila on sahaus- varren molempien alanivelosien välissä. – Tämä lukitsee taakse ääriasentoon työnnetyn sahausvar- ren (28). Sahausvarsi on vedetty eteen ääriasentoon: – Vedä sahausvartta (28) eteenpäin rajoittimeen asti. – Tämän myötä liukumekanismi on avattu kokonaan. – Vedä lukitusvipua (25) ylöspäin, kunnes kiila on sahaus- varren molempien alanivelosien välissä. – Tämä lukitsee eteen ääriasentoon vedetyn sahausvarren (28). Työn valmistelu Sahapöydän pidentäminen (katso kuva C) Pitkät kappaleet tulee tukea vapaasta päästään. Sahapöytää voi suurentaa vasemmalle ja oikealle sahapöy- dän pidennysten (7) avulla. – Käännä lukitusvipu (51) sisäänpäin. – Vedä sahapöydän pidennystä (7) halutun pituuden verran ulospäin (maks. 250 mm). – Sahapöydän pidennyksen lukitsemiseksi paina lukitusvi- pua (51) ulospäin. Ohjainkiskon siirtäminen (katsokuvatD–E) Kun sahaat vaaka- ja/tai pystysuuntaisia jiirikulmia, vasenta tai oikeaa säädettävää ohjainkiskoa(5) on vedettävä ulospäin tai se täytyy ottaa kokonaan pois sahaussuunnasta riippuen. Pystysuuntainen jiirikulma Vaakasuuntai- nen jiirikulma 0–47° (vasen) ≤44° (oikea/vasen) – Avaa lukitusruuvi(52). – Vedä vasenta säädettävää ohjainkiskoa(5) ulospäin ääriasentoonsa. 0–47° (vasen) ≥45° (oikea/vasen) – Avaa lukitusruuvi(52). – Vedä vasenta säädettävää ohjainkiskoa(5) ulospäin ääriasentoonsa. – Nosta säädettävä ohjainkisko yläkautta pois paikaltaan. – Irrota lukitusruuvi(52). 0–47° (oikea) ≤44° (oikea/vasen) – Avaa lukitusruuvi(52). – Vedä oikeaa säädettävää ohjainkiskoa(5) ulospäin ääriasentoonsa. – Nosta säädettävä ohjainkisko yläkautta pois paikaltaan. 0–47° (oikea) ≥45° (oikea/vasen) Sahausvarren vaimennuksen säätö (katsokuvaF) Sahausvarren (28) liukumekanismi on säädetty valmiiksi tehtaalla ja sille ei ole asetettu vaimennusta sähkötyökalun toimitustilassa. Voit säätää liukumekanismin yksilöllisen vaimennuksen vai- mentimen (53) avulla: kova – tarkasti ohjatut sahausliikkeet; pehmeä – nopea sahaus. – Löysää molempia säätöruuveja (54) kuusiokoloavaimella (4 mm) (17), kun haluat pehmentää vaimennusta – tai – kiristä molempia säätöruuveja (54), kun haluat koventaa vaimennusta. Työkappaleen kiinnitys (katso kuva G) Parhaan mahdollisen työturvallisuuden varmistamiseksi työ- kappale täytyy aina kiinnittää paikalleen. Älä työstä sellaisia työkappaleita, jotka ovat liian pieniä kiin- nitettäviksi. – Paina työkappaletta ohjainkiskoja (6) ja (5) vasten. – Asenna mukana toimitettu ruuvipuristin (19) valitsemaasi reikään (55). – Avaa siipiruuvia ja säädä ruuvipuristin sopivaan mittaan työkappaleen mukaan. Kiristä siipiruuvi. – Lukitse työkappale kiristämällä kierretankoa (57). Työkappaleen irrotus – Avaa ruuvipuristin kiertämällä kierretankoa (57) vastapäi- vään. Vaaka- ja pystysuuntaisen jiirikulman säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. u Kiristä lukkonuppi (11) aina kunnolla paikalleen en- nen sahaustyön aloitusta. Muuten sahanterä saattaa kantata työkappaleessa. Vaakasuuntaisen jiirikulman asetus Vaakasuuntaisen perusjiirikulman asetus (katso kuva H) Sahapöydässä on lovet (15) usein käytettyjen vaakasuun- taisten jiirikulmien nopeaa ja tarkkaa säätöä varten: vasen oikea

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Avaa lukkonuppi (11), jos se on kiinni. – Vedä vivusta (12) ja käännä sahapöytä (38) haluttuun lo- veen vasemmalle tai oikealle. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 169 – Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen. – Kiristä lukkonuppi (11). Vapaavalintaisen vaakasuuntaisen jiirikulman asetus (katso kuva I) Vaakasuuntaista jiirikulmaa voi säätää 52° (vasen puoli) ja 60° (oikea puoli) välillä. – Avaa lukkonuppi (11), jos se on kiinni. – Vedä vivusta (12) ja paina samalla lukituspidintä (10), kunnes se napsahtaa kiinni asianomaiseen uraan. Näin sa- hapöytää voi liikuttaa esteettömästi. – Käännä sahapöytää (38) lukkonupista vasemmalle tai oi- kealle, kunnes kulmaosoitin (58) osoittaa haluttua vaaka- suuntaista jiirikulmaa. – Kiristä lukkonuppi (11). – Avaa vipu (12) uudelleen (vaakasuuntaisten perusjiirikul- mien asetusta varten) vetämällä vipua ylöspäin. Lukituspidin (10) ponnahtaa takaisin lähtöasentoonsa ja vivun (12) voi taas lukita loviin (15). Pystysuuntaisen jiirikulman asetus Pystysuuntaista jiirikulmaa voi säätää 47° (vasen puoli) ja 47° (oikea puoli) välillä. Sahassa on rajoittimet 0°, 22,5°, 45° ja 47° kulmille usein käytettyjen jiirikulmien nopeaan ja tarkkaan säätöön. Vasemmanpuoleisen pystysuuntaisen jiirikulma-alueen säätäminen (45°-0°) – Vedä vasenta säädettävää ohjainkiskoa (5) ulospäin ää- riasentoonsa. – Avaa lukituskahva (13). – Käännä sahausvartta (28) kahvan (1) avulla vasemmalle, kunnes kulmaosoitin (33) näyttää haluamasi pystysuun- taisen jiirikulman. – Pidä sahausvartta (28) tässä asennossa ja kiristä lukitus- kahva (13). Lukituskahvan puristusvoiman täytyy pitää sahausvarsi luotettavasti paikallaan jokaisessa valitussa pystysuuntai- sessa jiirikulmassa. Oikeanpuoleisen pystysuuntaisen jiirikulma-alueen säätäminen (0–45°) (katsokuvaJ) – Vedä oikeaa säädettävää ohjainkiskoa (5) ulospäin ääria- sentoonsa. – Avaa lukituskahva (13). – Käännä sahausvartta (28) kahvan (1) avulla 0°-asennosta hieman vasemmalle ja kierrä kiertonuppia (39), kunnes näkyviin tulee haluamasi pystysuuntainen jiirikulma-alue. – Käännä sahausvartta (28) kahvan (1) avulla oikealle, kun- nes kulmaosoitin (21) näyttää haluamasi jiirikulman. – Pidä sahausvartta (28) tässä asennossa ja kiristä lukitus- kahva (13). Lukituskahvan puristusvoiman täytyy pitää sahausvarsi luotettavasti paikallaan jokaisessa valitussa pystysuuntai- sessa jiirikulmassa. Pystysuuntaisen 0° perusjiirikulman säätäminen Kiertonuppi (39) lukittuu vasempaan pystysuun- taiseen jiirikulma-alueeseen, jotta voit säätää pys- tysuuntaisen 0° perusjiirikulman helposti uudel- leen. – Käännä sahausvarsi (28) oikealta 0°-asentoon. Koko pystysuuntaisen jiirikulma-alueen säätäminen (– 47°...+47°) – Vedä molemmat säädettävät ohjainkiskot (5) ulospäin ää- riasentoonsa. – Avaa lukituskahva (13). – Käännä sahausvartta (28) kahvan (1) avulla 0°-asennosta hieman vasemmalle ja kierrä kiertonuppia (39), kunnes näkyviin tulee haluamasi pystysuuntainen jiirikulma-alue. – Käännä sahausvartta (28) kahvan (1) avulla vasemmalle tai oikealle, kunnes kulmaosoitin (33) tai (21) osoittaa haluttua pystysuuntaista jiirikulmaa. – Pidä sahausvartta (28) tässä asennossa ja kiristä lukitus- kahva (13). Lukituskahvan puristusvoiman täytyy pitää sahausvarsi luotettavasti paikallaan jokaisessa valitussa pystysuuntai- sessa jiirikulmassa. Pystysuuntaisen 22,5° perusjiirikulman säätäminen (katso kuva K) Vedä säätönuppi (34) kokonaan ulos ja kierrä sitä 90° ver- ran. Käännä tämän jälkeen sahausvartta (28) kahvan (1) avulla, kunnes sahausvarsi lukittuu kuuluvasti paikalleen. Käyttöönotto Käynnistäminen (katsokuvaL) – Kun haluat käynnistää sähkötyökalun, työnnä ensin käynnistyssalpa (2) keskelle ja paina tämän jälkeen käynnistyskytkintä (59) ja pidä sitä painettuna. Huomautus: turvallisuussyistä käynnistyskytkintä (59) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan. Sammutus – Sammuta työkalu vapauttamalla käynnistyskytkin (59). Käynnistysvirran rajoitin Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka- lun käynnistysvirtaa ja mahdollistaa käytön 16A:n sulak- keella. Huomautus: käynnistysvirran rajoitin ja uudelleenkäynnis- tyssuoja ovat epäkunnossa, jos sähkötyökalu kiihtyy heti käynnistyksen jälkeen huippunopeuteen. Sähkötyökalu tulee välittömästi lähettää asiakaspalveluun. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)170 | Suomi Työskentelyohjeita Yleisiä sahausohjeita Sahauslinjan merkintä (katso kuva M) Kaksi lasersädettä näyttää sahausuran leveyden. Näin voit si- joittaa työkappaleen tarkasti sahausasentoon heilurisuojusta avaamatta. – Sytytä lasersäteet kytkimellä (60). – Suuntaa työkappaleen merkkiviiva molempien laserlinjo- jen väliin. Huomautus: tarkasta ennen sahausta, että laserlinjat näyttä- vät sahauran leveyden edelleen oikein Laserin säätö. Laser- säteiden kohdistus saattaa siirtyä esim. raskaan käytön ai- heuttaman tärinän takia. Käyttäjän sijainti (katso kuva N) u Älä seiso sähkötyökalun edessä sahanterän linjan koh- dalla, vaan seiso aina sivulla sahanterään nähden. Näin vältät tapaturman mahdollisen takaiskun yhtey- dessä. – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan- terästä. – Älä risti käsivarsia sahausvarren (28) edessä. Kulutuslevyjen vaihto (katso kuva O) Punaiset kulutuslevyt (9) kuluvat sähkötyökalun käytön myötä. Vaihda vialliset kulutuslevyt. – Aseta sähkötyökalu käyttöasentoon. – Irrota ruuvit (61) kuusiokoloavaimella (4 mm) (17) ja ota vanhat kulutuslevyt pois. – Asenna uusi oikeanpuoleinen kulutuslevy. – Ruuvaa kulutuslevy ruuvien (61) avulla mahdollisimman kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä vetoliikkeen yhteydessä. – Toista työvaiheet samalla tavalla uuden vasemmanpuolei- sen kulutuslevyn yhteydessä. Työkappaleen sallitut mitat Maks. työkappaleet: Vaakasuuntai- nen jiirikulma Pystysuuntainen jiirikulma Korkeus x leveys [mm] Työkappale ohjauskiskoa vasten Työkappale välikeohjainta vasten (lisä- tarvike) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (vasen) 51 x 341 51 x 295 0° 45° (oikea) 38 x 341 38 x 295 45° 45° (vasen) 51 x 240 51 x 200 45° 45° (oikea) 38 x 240 38 x 200 Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun ruuvipuristimen(19) kanssa sahanterän va- semmalla tai oikealle puolelle): 160 x 335mm (pituus x leveys) Maks. sahaussyvyys (0°/0°): 104mm Sahaus Sahaus ilman vetoliikettä (katkaisu) (katsokuvaP) – Työnnä sahausvarsi (28) taakse ääriasentoon ja lukitse se paikalleen. Varmista, että syvyydenrajoitin (30) on painettu koko- naan sisään. Sahausvartta liikutettaessa säätöruuvin (29) on mentävä aukon läpi syvyydenrajoitinta koskettamatta. – Kiinnitä työkappale sen mittojen mukaan. – Tarvittaessa säädä haluamasi jiirikulma (vaaka- ja/tai pys- tysuuntainen). – Käynnistä sähkötyökalu. – Ohjaa sahausvartta (28) kahvan (1) avulla hitaasti alas- päin. – Katkaise työkappale tasaisella nopeudella. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. – Ohjaa sahausvarsi (28) hitaasti ylös. Sahaus vetoliikkeellä (katso kuva Q) u Pidä kahvasta kunnolla kiinni ennen käynnistämistä ja koko sahaustyön ajan. Sahaa hallitusti sahausvarren avulla. Sahausvarsi on erittäin kevytliikkeinen ja siksi het- kenkin tarkkaamattomuus saattaa johtaa vakaviin tapatur- miin. – Avaa sahausvarren (28) lukitus. Tarkista koko liukumekanismin käyttövalmius sahausvar- ren (28) edestakaisella liikkeellä. – Kiinnitä työkappale sen mittojen mukaan. – Tarvittaessa säädä haluamasi jiirikulma (vaaka- ja/tai pys- tysuuntainen). – Vedä sahausvartta (28) kahvan (1) avulla poispäin oh- jainkiskosta (6), kunnes sahanterä on työkappaleen edessä. – Käynnistä sähkötyökalu. – Ohjaa sahausvartta (28) kahvan (1) avulla hitaasti alas- päin. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 171 – Paina tämän jälkeen sahausvartta (28) ohjainkiskon (6) suuntaan ja katkaise työkappale tasaisella nopeudella. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. – Ohjaa sahausvarsi (28) hitaasti ylös. Samanpituisten työkappaleiden sahaaminen (katsokuvaR) Samanpituisten työkappaleiden helppoon sahaukseen voit käyttää pituusohjainta (36) (lisätarvike). Voit asentaa pituusohjaimen sahapöydän pidennyksen (7) molemmille puolille. – Avaa lukitusruuvi (35) ja käännä pituusohjain (36) kiris- tysruuvin (62) yli. – Kiristä lukitusruuvi (35). – Säädä sahapöydän pidennys (7) halutun pituiseksi. Syvyydenrajoittimen asetus (uran sahaus) (katso kuva

Syvyydenrajoitin täytyy siirtää, jos tahdot sahata uran tai käyttää välikeohjainta. – Käännä syvyydenrajoitinta (30) ulospäin. – Käännä sahausvarsi (28) kahvan (1) avulla haluamaasi asentoon. – Kierrä säätöruuvia (29), kunnes ruuvin pää koskettaa sy- vyydenrajoitinta (30). – Ohjaa sahausvarsi (28) hitaasti ylös. Erikoismalliset työkappaleet Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikal- taan siirtyminen on estettävä erityisen huolellisesti.Sahaus- linjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä. Tarvittaessa on valmistettava tehtävään räätälöityjä pidik- keitä. Profiililistojen työstäminen Profiililistoja voidaan työstää kahdella eri tavalla: Työkappaleen si- joitus Jalkalistat Sisäkattolistat – Painettuna oh- jainkiskoa vas- ten – Tasaisesti saha- pöydän päällä Lisäksi voit sahata profiililistan listan leveydestä riippuen ve- toliikkeellä tai ilman sitä. Kokeile sahata säädetyn jiirikulman (vaakasuuntainen ja/tai pystysuuntainen) kanssa aina ensin hukkapalaan. Perusasetusten tarkistus ja säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. Laserin säätö Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on kytkettävä virtalähteeseen. u Älä missään tapauksessa paina käynnistyskytkintä, kun säädät laseria (esimerkiksi liikuttaessasi sahaus- vartta). Sähkötyökalun tahaton käynnistyminen saattaa johtaa tapaturmaan. – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (38) 0°-loveen (15) asti. Vivun (12) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva T1) – Piirrä työkappaleeseen suora sahausviiva. – Ohjaa sahausvartta (28) kahvan (1) avulla hitaasti alas- päin. – Suuntaa työkappale niin, että sahanterän hampaat ovat sahausviivan kohdalla. – Pidä työkappale tässä asennossa ja vie sahausvarsi hi- taasti takaisin yläasentoon. – Kiinnitä työkappale. – Sytytä lasersäteet kytkimellä (60). Vasemman ja oikean lasersäteen tulee olla koko matkalla sa- malla etäisyydellä työkappaleeseen piirretystä sahausvii- vasta, myös kun siirrät sahausvarren alas. Lasersuojuksen irrottaminen (katso kuva T2) – Avaa lasersuojuksen (27) kaksi ruuvia (63) kuusiokoloa- vaimella (4 mm) (17). Huomautus: jotta lasersuojuksen eturuuviin pääsisi kä- siksi, sahausvartta täytyy kääntää hieman alaspäin, kun- nes kuusiokoloavaimen saa työnnettyä yhden heilurisuo- juksessa olevan aukon läpi. Keskityksen säätö (katso kuva T3) – Irrota lasersuojus (27).

1. Oikeanpuoleisen lasersäteen säätö:

– Kierrä takasäätöruuvia (64) ristiuraruuvitaltalla (18), kunnes oikeanpuoleinen lasersäde on keskitetty koko matkalla työkappaleeseen merkityn sahauslinjan kanssa. Tässä yhteydessä vasen lasersäde liikkuu mukana. Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle, kierto myötäpäivään siirtää lasersädettä oikealta vasem- malle.

2. Vasemman lasersäteen säätö:

– Kierrä etusäätöruuvia (64) kuusiokoloavaimella ((18), kunnes vasemmanpuoleinen lasersäde on samalla etäi- syydellä työkappaleeseen merkitystä sahauslinjasta kuin oikeanpuoleinen lasersäde. Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle, kierto myötäpäivään siirtää lasersädettä oikealta vasem- malle. – Kiinnitä lasersuojus (27) takaisin paikalleen. Samansuuntaisuuden säätö (katso kuva T4) – Irrota lasersuojus (27). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)172 | Suomi – Löysää kiinnitysruuvia (65) (n. 1-2 kierrosta) kuusioko- loavaimella (18). Älä kierrä ruuvia kokonaan ulos. – Siirrä laserin asennuslevyä oikealle tai vasemmalle, kun- nes lasersäteet ovat koko matkalla samansuuntaisia työ- kappaleeseen piirretyn sahausviivan kanssa. – Pidä laserin asennuslevyä paikallaan tässä asennossa ja kiristä kiinnitysruuvi (65). – Tarkista kohdistus sahausviivaan säädön jälkeen uudel- leen. Suuntaa tarvittaessa lasersäteet vielä kertaalleen säätöruuvien (64) avulla. – Kiinnitä lasersuojus (27) takaisin paikalleen. Sahausvarren liikkeestä aiheutuvan sivupoikkeaman säätö (katso kuva T5) – Irrota lasersuojus (27). – Löysää kiinnitysruuveja (66) (n. 1-2 kierrosta) kuusioko- loavaimella (18). Älä kierrä ruuveja kokonaan ulos. – Siirrä laserin koteloa oikealle tai vasemmalle, kunnes la- sersäteet eivät enää poikkea sivusuunnassa sahausvarren noston yhteydessä. – Tarkista kohdistus sahausviivaan säädön jälkeen uudel- leen. Suuntaa tarvittaessa lasersäteet vielä kertaalleen säätöruuvien (64) avulla. – Pidä laserin koteloa paikallaan tässä asennossa ja kiristä kiinnitysruuvit (66). – Kiinnitä lasersuojus (27) takaisin paikalleen. Pystysuuntaisen 0° perusjiirikulman säätäminen – Aseta sähkötyökalu kuljetusasentoon. – Käännä sahapöytää (38) 0°-loveen (15) asti. Vivun (12) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva U1) – Säädä kulmatulkkiin 90° kulma ja aseta se sahapöydälle (38). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (40). Säätäminen (katso kuva U2) – Avaa lukituskahva (13). – Löysää molempia säätöruuveja (67) (vähintään 1 kierros) hylsyavaimella (10 mm). – Löysää säätöruuvia (69) (n. 3 kierrosta) kuusiokoloavai- mella (4 mm) (17). – Kierrä säätöruuvia (68) kuusiokoloavaimella (4 mm) (17) sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pi- tuudeltaan kiinni sahanterässä. – Kiristä lukituskahva (13). Kiristä säätöruuvi (69) ja sen jälkeen säätöruuvit (67). Jos kulmaosoittimet (33) ja (21) eivät ole säädön jälkeen kohdakkain asteikon (32) 0°-merkkien kanssa, löysää kul- maosoittimien kiinnitysruuvit ristiuraruuvitaltalla ja kohdista kulmaosoittimet 0°-merkkien mukaan. Pystysuuntaisen 45° perusjiirikulman (vasemmalla) asetus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (38) 0°-loveen (15) asti. Vivun (12) tulee lukkiutua kunnolla loveen. – Vedä vasen säädettävä ohjainkisko (5) ulos ääriasen- toonsa. – Löysää lukituskahvaa (13) ja käännä sahausvartta kahvan (1) avulla vasempaan rajoittimeen (45°) asti. Tarkistus (katso kuva V1) – Säädä kulmatulkkiin 45° kulma ja aseta se sahapöydälle (38). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (40). Säätäminen (katso kuva V2) – Kierrä säätöruuvia (70) kuusiokoloavaimella (8 mm) si- sään- tai ulospäin, kunnes kulmatulkin varsi on koko pi- tuudeltaan kiinni sahanterässä. – Kiristä lukituskahva (13). Jos kulmaosoittimet (33) ja (21) eivät ole säädön jälkeen kohdakkain asteikon (32) 45°-merkkien kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus. Toista tämän jälkeen pystysuuntaisen 45° jiirikulman säätö. Pystysuuntaisen 45° perusjiirikulman (oikealla) asetus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (38) 0°-loveen (15) asti. Vivun (12) tulee lukkiutua kunnolla loveen. – Vedä oikeanpuoleinen säädettävä ohjainkisko (5) ulos ää- riasentoonsa. – Avaa lukituskahva (13). – Käännä sahausvartta kahvan (1) avulla 0°-asen- nosta hieman vasemmalle ja kierrä kiertonuppia (39), kunnes näyttöön tulee haluamasi pystysuun- tainen jiirikulma-alue. – Käännä sahausvartta kahvan (1) avulla oikeaan rajoitti- meen (45°) asti. Tarkistus (katso kuva W1) – Säädä kulmatulkkiin 135° kulma ja aseta se sahapöydälle (38). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (40). Säätäminen (katso kuva W2) – Kierrä säätöruuvia (71) kiintoavaimella (8 mm) sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä lukituskahva (13). Jos kulmaosoittimet (33) ja (21) eivät ole säädön jälkeen kohdakkain asteikon (32) 45°-merkkien kanssa, tarkasta vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus. Toista tämän jälkeen pystysuuntaisen 45° jiirikulman säätö. Vaakasuuntaisen jiirikulman asteikon kohdistus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (38) 0°-loveen (15) asti. Vivun (12) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva X1) – Säädä kulmatulkki 90° kulmaan ja aseta se ohjainkiskon (6) ja sahanterän (40) väliin sahapöydälle (38). 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSuomi | 173 Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (40). Säätäminen (katsokuvaX2) – Avaa kaikki neljä säätöruuvia (72) kuusiokoloavaimella (4mm) (17) ja käännä sahapöytää (38) asteikon (37) kanssa, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä ruuvit. Jos kulmaosoitin (58) ei ole säädön jälkeen kohdakkain as- teikon (37) 0°-merkin kanssa, löysää ruuvia (73) ristiuraruu- vitaltalla ja kohdista kulmaosoitin 0°-merkin mukaan. Lukituskahvan (13) puristusvoiman säätäminen (katso kuva Y) Lukituskahvan (13) puristusvoimaa voi säätää. Tarkistus – Lukituskahvan puristusvoiman täytyy pitää sahausvarsi luotettavasti paikallaan jokaisessa valitussa pystysuuntai- sessa jiirikulmassa. Säätäminen – Avaa lukituskahva (13). – Kierrä säätöruuvia (74) hylsyavaimella (17 mm) vastapäi- vään (puristusvoima pienenee) tai myötäpäivään (puris- tusvoima kasvaa). – Säädä pystysuuntainen jiirikulma, kiristä lukituskahva (13) ja tarkista haluttu puristusvoima. Kuljetus (katsokuvaZ) Seuraavat toimenpiteet on suoritettava ennen sähkötyöka- lun kuljetusta: – Työnnä sahausvarsi(28) taakse ääriasentoon ja lukitse se paikalleen. – Varmista, että syvyydenrajoitin(30) on painettu koko- naan sisään. Sahausvartta liikutettaessa säätöruuvin(29) on mentävä aukon läpi syvyydenrajoitinta koskettamatta. – Ohjaa sahausvartta alaspäin, kunnes saat painettua kulje- tusvarmistimen(31) kokonaan sisään – Työnnä sahapöydän pidennysosat(7) kokonaan sisään. – Säädä pystysuuntainen 0° jiirikulma ja kiristä lukitus- kahva(13). – Käännä sahapöytää(38) vasempaan rajoittimeen asti ja kiristä lukkonuppi(11). – Sido sähköjohto kerälle tarranauhan(75) avulla. – Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. – Kuljeta käyttämättömiä sahanteriä mieluiten suljetussa kotelossa. – Kuljeta työkalua sahapöydän kylkien kädensijojen(16) avulla. u Kuljeta sähkötyökalua vain kädensijojen varassa. Älä missään tapauksessa pidä kantamisen aikana kiinni suojuksista, sahausvarresta tai kahvasta . Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeu- tua automaattisesti. Pidä siksi heilurisuojuksen ympäristö aina puhtaana. – Poista pöly ja purut siveltimellä jokaisen käyttökerran jäl- keen. – Puhdista liukurulla(20) ja sahausvarsi(28) säännöllisin väliajoin. Lisätarvikkeet Tuotenumero Ruuvipuristin 1 609 B06 203 Kulutuslevyt 1 609 B04 470 Pölypussi 1 609 B05 010 Imuadapteri 2 607 001 977 Sahapöytä GTA 2500 W 0 601 B12 100 Sahapöytä GTA 3800 0 601 B24 000 Puupölynimuri GAS 35 M AFC 0 601 9C3 100 Sahanterät puun, levyjen, paneelien ja listojen sahaus- töihin Sahanterä 305 x 30 mm, 60 ham- masta

Sahanterät muovin ja kirjometallien sahaustöihin Sahanterä 305 x 30 mm, 96 ham- masta

Sahanterät kaikkien lattialaminaattien sahaustöihin Sahanterä 305 x 30 mm, 96 ham- masta

Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A Bosch Power Tools 1 609 92A 5RR | (02.07.2020)174 | Ελληνικά 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Katkaisu- ja jiiri- saha Tuotenumero
