КОРИСНИЧКИ ПРИРАЧНИК GST 160 CE Professional BOSCH

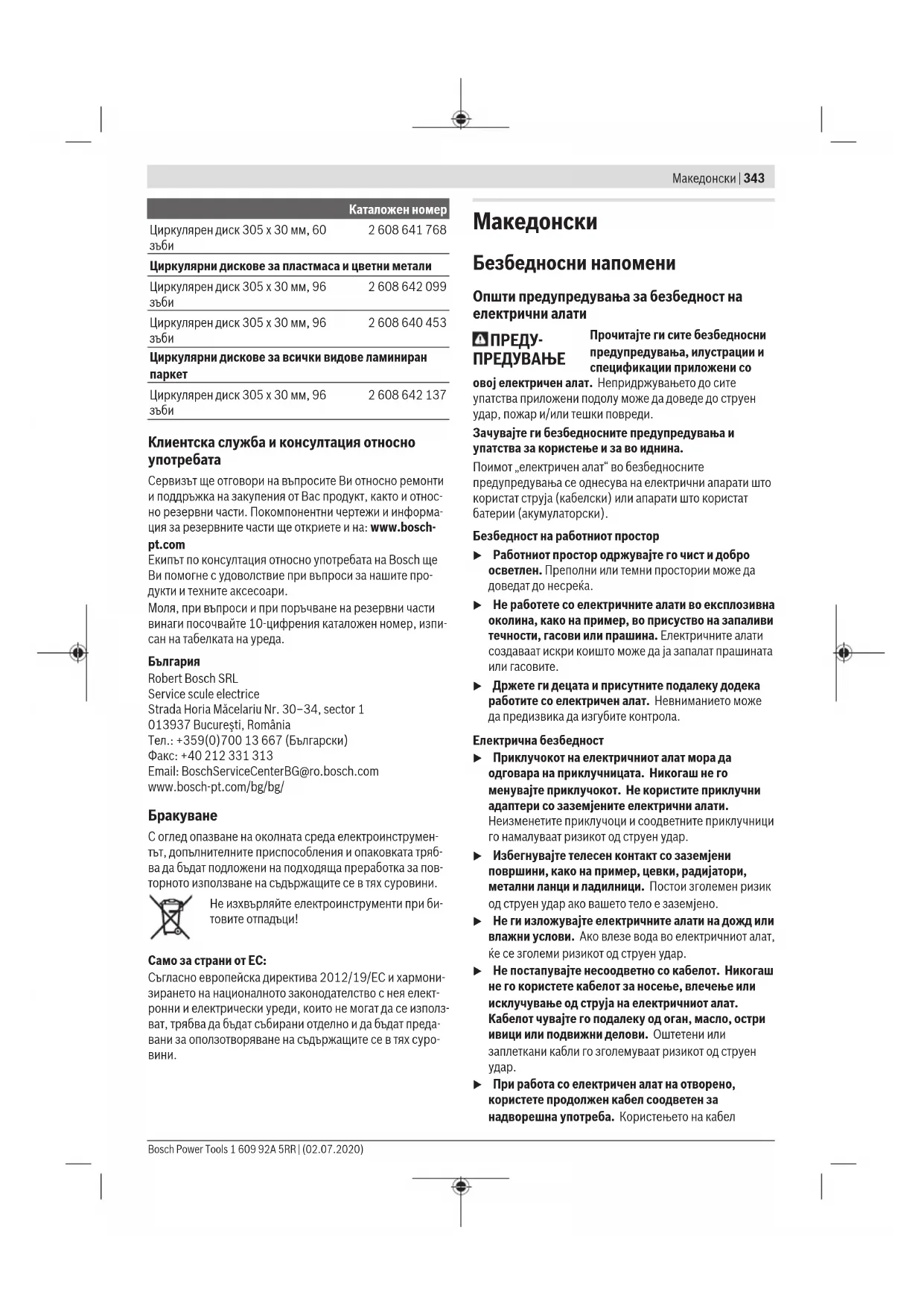

Безбедносни напомени Општи предупредувања за безбедност на електрични алати

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина. Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски). Безбедност на работниот простор u Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа. u Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите. u Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола. Електрична безбедност u Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар. u Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено. u Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар. u Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од оган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен

u При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел Bosch Power Tools 1 609 92A 5RR | (02.07.2020)344 | Македонски соодветен за надворешна употреба го намалува ризикот од струен удар. u Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар. Лична безбедност u Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда. u Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди. u Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е вклучен, може да предизвика несреќа. u Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда. u Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации. u Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа. u Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда. Употреба и чување на електричните алати u Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо ќе ја извршите работата за која е наменет. u Не користете електричен алат ако не можете да го вклучите и исклучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат. u Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници. u Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреќи се предизвикани заради несоодветно одржување на електричните алати. u Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат. u Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации. u Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи

Сервисирање u Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат. Безбедносни предупредувања за аголни пили u Аголните пили се наменети за сечење дрво или слични производи, не може да се употребуваат со абразивни дискови за сечење на обоени метали, како на пр. шипки, прачки, шајки и др. Абразивната прашина предизвикува блокирање на ротирачките делови, како што е долниот штитник. Искрите од абразивно сечење го горат долниот штитник, засекот и пластичните делови. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 345 u Користете стегачи за држење на делот што се обработува кога постои можност. Ако го потпирате делот што се обработува со рака, раката постојано мора да биде на оддалеченост од најмалку 100mm од двете страни на сечилото од пилата. Не ја користете оваа пила за сечење на многу мали парчиња што не може безбедно да се зацврстат или да се држат со рака. Ако раката ја ставите премногу блиску до сечилото на пилата, постои голема опасност од повреда ако го допрете сечилото. u Делот што се обработува мора да биде статичен и прицврстен, или да се држи и за граничникот и за масата. Не го ставајте делот што се обработува во сечилото или жлебот со слободна рака. Слободен или неприцврстен дел што се обработува може да се отфрли со голема брзина и да предизвика повреда. u Притиснете ја пилата низ делот што се обработува. Не ја влечете пилата низ делот што се обработува. За да пресечете, подигнете ја главата на пилата и повлечете ја преку делот што се обработува без сечење, вклучете го моторот, притиснете ја главата на пилата надолу и турнете ја пилата низ делот. Со повлекување на пилата додека сечете сечилото може да се искачи на врвот на делот што се обработува и силно да го отфрли склопот на сечилото кон операторот. u Не ги прекрстувајте рацете врз одредената линија за сечење пред и зад сечилото на пилата. Држење на делот што се обработува со вкрстени раце т.е. држење на делот на десната страна од сечилото на пилата со лева рака или обратно е многу опасно. u Не посегнувајте зад граничникот на растојание помало од 100mm од двете страни на сечилото за да ги отстраните дрвените остатоци или заради друга причина додека сечилото ротира. Може да не забележите колку блиску е сечилото до вашата рака и може сериозно да се повредите. u Разгледајте го делот што се обработува пред да започнете со сечење. Ако делот што се обработува е накривен или навален, прицврстете ја надворешната навалена страна на граничникот. Секогаш проверувајте дали има празнина меѓу делот што се обработува, граничникот и масата покрај линијата на сечење. Накривен или навален дел што се обработува може да се извитка или помести и да предизвика виткање на сечилото кое ротира при сечење. Не смее да има шајки или други надворешни предмети во делот што се обработува. u Не ја употребувајте пилата ако на масата, освен делот што се обработува, има алати, дрвени остатоци и др. Мали остатоци или расфрлани парчиња дрво или други предмети ако се допрат до ротирачкото сечило може да се расфрлат со голема

u Сечете само еден дел истовремено. Повеќе парчиња не може соодветно да се зацврстат или поврзат и може да се фатат за сечилото или да се изместат во текот на сечењето. u Проверете дали пилата за сечење под агол е монтирана или наместена на рамна, цврста работна површина пред да ја користите. Рамна и цврста работна површина го намалува ризикот пилата за сечење под агол да стане нестабилна. u Испланирајте ја работата. Кога ќе ја промените косината или подесениот агол на закосување, проверете дали граничникот кој се подесува е правилно поставен за држење на делот што се обработува и дека нема да го попречува сечилото или заштитниот систем. Без вклучување на алатот на „ON“ и без делот што се обработува на масата, движете го сечилото на пилата низ целосно симулиран пресек за да проверите дали има некакви пречки или опасност да се пресече граничникот. u Обезбедете соодветен потпирач, како на пр., додаток на масата, ногарки за потпора на пилата и др., за дел што се обработува кој е поширок или подолг од горниот дел на масата. Ако деловите што се обработуваат се подолги или пошироки од пилата за сечење под агол може да се навалат доколку не се зацврстени. Ако отсечен дел или дел што се обработува се навали, може да го подигне долниот штитник или да биде отфрлено од ротирачкото сечило. u Не користете друго лице како замена за додаток на масата или како дополнителен држач. Нестабилен држач за делот што се обработува може да предизвика зафаќање на сечилото или поместување на делот што се обработува во текот на сечењето и да ве повлече вас и помошникот кон ротирачкото сечило. u Отсечен дел не смее да се заглави или притиска кон ротирачкото сечило. Ако е ограничено, т.е. со помош на граничниците за должина, исечениот дел може да се заглави на сечилото и силно да се отфрли. u Постојано користете стега или прицврстувач правилно дизајниран за држење на тркалезен материјал, како на пр., прачки или цевки. Прачките се склони кон вртење додека се сечат и предизвикуваат сечилото да го засекува и влече делот со вашата рака кон сечилото. u Оставете сечилото да достигне целосна брзина пред да го допре делот што се обработува. Со ова ќе се намали ризикот делот што се обработува да биде

u Ако делот што се обработува или сечилото се заглави, исклучете ја аголната пила. Почекајте сите подвижни делови да застанат и исклучете го приклучокот од струја и/или извадете го пакувањето со батерии. Потоа извадете го заглавениот материјал. Ако продолжите да сечете со заглавен дел што се обработува може да изгубите контрола или да ја оштетите пилата. u Откако ќе завршите со сечењето, ослободете го копчето, држете ја главата на пилата надолу и почекајте сечилото да застане пред да го извадите Bosch Power Tools 1 609 92A 5RR | (02.07.2020)346 | Македонски исечениот дел. Приближување на раката до сечило кое сè уште врти е опасно. u Држете ја рачката цврсто кога правите нецелосен засек или кога го ослободувате копчето пред пилата да биде ставена во целосна надолна позиција. Сопирањето на пилата може да предизвика главата на пилата ненадејно да биде повлечена надолу и да предизвика опасност или повреда. u Одржувајте ја чистотата на работното место. Мешавините на материјали се особено опасни. Правта од лесен метал може да се запали или експлодира. u Не користете тапи, пукнати, свиткани или оштетени листови за пила. Листовите на пилата со тапи или неправилни запци, заради претесниот резен процеп, предизвикуваат зголемено триење и заглавување на листот на пилата или повратен

u Не користете листови за пила од високо легиран брзорезен челик (HSS-челик). Таквите листови на пила може лесно да се скршат. u Секогаш користете сечила со точна големина и форма (дијамантски наспроти тркалезни) за арбор дупки. Сечила кои не одговараат на металниот дел за монтирање на сечилото ќе излезат од средиштето, што ќе предизвика губење на контрола. u Никогаш не ги отстранувајте остатоците од сечењето, дрвените струготини и сл. од полето за сечење, додека е вклучен електричниот уред. Најпрво ставете ја рачката на апаратот во позиција на мирување и потоа исклучете го електричниот апарат. u Не го фаќајте листот од пилата по работата, додека не се олади. Листот за пилата за време на работата се

u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Вградениот ласер не го заменувајте со ласер од друг тип. Доколку се искористи ласер кој не е соодветен на овој електричен алат, може да има опасност за лицата. u Не правете промени на ласерскиот уред. Можностите за подесување опишани во ова упатство за употреба можете безбедно да ги користите. Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите

u Не ја оштетувајте ознаката за предупредување на електричниот алат.

Следните ознаки се од големо значење за користењето на вашиот електричен алат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го користите електричниот алат. Ознаки и нивно значење Класа на ласер 1 Не посегнувајте со дланките во полето на сечење, додека работи електричниот алат. Доколку дојдете во контакт со сечилото за пила постои опасност од повреда. Носете маска за заштита од прав. Носете заштитни очила. Ознаки и нивно значење Носете заштита за слухот. Изложеноста на бучава може да влијае на губењето на слухот. Опасна зона! Држете ги дланките, прстите или рацете колку е можно подалеку од оваа зона. Не ги ставајте прстите помеѓу подвижните делови на лизгачката рачка. Може да ги заглавите прстите и да се повредите. Ø 30 Ø 305 mm Внимавајте на димензиите на листот за пилата. Дијаметарот на отворот мора точно да биде наместен на вретеното на алатот. Доколку е неопходно користење на редуцирни делови, внимавајте димензиите на редуцирниот дел да одговараат на дебелината на листот за сечење и на 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 347 Ознаки и нивно значење дијаметарот на отворот на листот за пилата, како и на дијаметарот на вретеното на алатот. Доколку е можно, со листот за пилата користете ги испорачаните редуцирни делови. Дијаметарот на сечилото за пила мора да одговара на податоците на ознаката. При транспорт држете го електричниот алат само на овие означени места (жлебови за држење) или за транспортната дршка. Никогаш не го носете електричниот алат за дршката на лизгачката рачка. Вклучување на ласерот Затегнувачкиот лост е отворен: Може да се поставуваат вертикални агли на закосување. Затегнувачкиот лост е затворен: Ќе се задржи поставениот вертикален агол на закосување на лизгачката

Ги прикажува поединечните чекори за поставка на вертикалниот агол на закосување.

1. Отпуштете го затегнувачкиот лост

2. Малку навалете ја лизгачката рачка

3. Поставете го саканиот опсег на

аголот на закосување на вртливото

Поставете го вертикалниот опсег на аголот на закосување на вртливото

Навалување на сечилото за пила кон лево (45° до 0°) Навалување на сечилото за пила кон десно (0° до 45°) Вкупен опсег на навалување на лизгачката рачка (–47° до +47°) Опис на производот и перформансите Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Внимавајте на сликите во предниот дел на упатството за

Употреба со соодветна намена Електричниот апарат е наменет за правење на должински и напречни резови на цврста подлога со прав рез во дрво, како фиксен уред. Притоа се возможни хоризонтални агли на закосување од –52° до +60° како и вертикални агли на закосување од 47° (на левата страна) до 47° (на десната страна). Капацитетот на електричниот алат е предвиден за сечење на тврдо и меко дрво, како и иверки и лесонит. Со користење на соодветни сечила за пила, можно е и сечење на алуминиумски профили и пластика. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричниот алат на графичката страница. (1)

(2) Блокада при вклучување на прекинувачот за вклучување/исклучување (3) Заштитен капак (4) Осцилаторен заштитен капак (5) Подеслива гранична водилка (6) Гранична водилка (7) Продолжеток за масата за пилата (8) Отвори за монтажа (9) Плоча за вметнување (10) Стега за фиксирање (11) Копче за фиксирање на саканиот агол на закосување (хоризонтално) (12) Лост за претходно поставување на аголот на закосување (хоризонтално) (13) Затезна рачка за саканиот агол на закосување (вертикално) (14)

(15) Жлебови за стандарден агол на закосување (хоризонтално) (16) Жлебови за држење (17) Клуч со внатрешна шестаголна глава (6 mm/4 mm) (18) Клуч со внатрешна шестаголна глава (2 mm) (19) Столарска стега Bosch Power Tools 1 609 92A 5RR | (02.07.2020)348 | Македонски (20) Лизгачки валјак (21) Агломер за десниот опсег на аголот на закосување (0° до 47°) (вертикално) (22) Одбивач на струготини (23) Исфрлувач на струготини (24) Адаптер за всисување (25) Затегнувачки лост на лизгачкиот механизам (26) Натпис за предупредување на ласерот (27) Заштитно капаче за ласерот (28) Лизгачка рачка (29) Завртка за подесување на граничникот за

(30) Граничник за длабочина (31) Транспортен осигурувач (32) Скала за аголот на закосување (вертикално) (33) Агломер за левиот опсег на аголот на закосување (47° до 0°) (вертикално) (34) Копче за подесување на 22,5°-агол на закосување (вертикален) (35) Завртка за блокирање на граничникот за

(36) Граничник за должина

(37) Скала за аголот на закосување (хоризонтално) (38) Маса за пила (39) Вртливо копче за подесување на опсегот на аголот на закосување (вертикално) (40) Сечило за пила (41) Излезен отвор за ласерскиот зрак (42) Завртка за блокирање на лостниот механизам на осцилаторниот заштитен капак (43) Лостен механизам за осцилаторен заштитен

(44) Предна завртка за прицврстување (покривна плоча/осцилаторен заштитен капак) (45) Задна завртка за прицврстување (покривна плоча/осцилаторен заштитен капак) (46) Заштитна плоча (47) Блокада за вретеното (48) Завртка со внатрешна шестаголна глава за прицврстување на сечилото за пила (49) Стезна прирабница (50) Внатрешна стезна прирабница (51) Затезен лост за продолжување на масата за

(52) Завртка за блокирање на подесливата гранична

(54) Завртки за подесување на придушувањето (55) Отвори на столарската стега (56) Пеперутка-завртка (57) Навојна прачка (58) Агломер за аголот на закосување (хоризонтално) (59) Прекинувач за вклучување/исклучување (60) Прекинувач за вклучување/исклучување за ласер (означување на линијата на сечење) (61) Завртки за плочата за вметнување (62) Завртка за затегање на граничникот за должина

(63) Завртка за заштитниот капак на ласерот (64) Завртка за подесување за позиционирање на ласерот (кратки резови) (65) Завртка за прицврстување на монтажната плоча

(66) Завртка за прицврстување на куќиштето на

(67) / (68) / (69) Завртка за подесување на основната поставка 0° (вертикален агол на закосување) (70) Завртка за подесување на основната поставка 45° (лев вертикален агол на закосување) (71) Завртка за подесување на основната поставка 45° (десен вертикален агол на закосување) (72) Завртка за подесување на скалата за аголот на закосување (хоризонтално) (73) Завртка за агломерот (хоризонтално) (74) Завртка за подесување на силата на затегнување на затегнувачкиот лост за саканиот агол на закосување (вертикално) (75) Леплива лента

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Пила за оплата GCM 12 GDL GCM 12 GDL GCM 12 GDL Број на дел/артикл 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Номинална јачина W 2000 1500 1800 Номинален напон V 230–240 110 220–240 Фреквенција Hz 50/60 50/60 50/60 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 349 Пила за оплата GCM 12 GDL GCM 12 GDL GCM 12 GDL Број на вртежи во празен од min

Ограничување на стартната струја ● – ● Тип на ласер Nm 650 650 650 mW <1 <1 <1 Класа на ласер 1 1 1 Тежина согласно EPTA-Procedure 01:2014 kg 32,1 32,1 32,1 Класа на заштита / II / II / II Димензии за соодветни сечила за пила Дијаметар на сечилото за пила mm 305 305 305 Дебелина на сечилото на пила mm 1,7−2,6 1,7−2,6 1,7−2,6 Макс.ширина на сечење mm 3,2 3,2 3,2 Дијаметар на отворот mm 30 30 30 Дозволени димензии на делот што се обработува (максимално/минимално): (види „Дозволени димензии на делот што се обработува“, Страница354) Информација за бучава Вредностите за емисија на бучава се одредуваат согласноEN 62841-3-9. Нивото на звук на електричниот алат оценето соА типично изнесува: ниво на звучен притисок 93dB(A); ниво на звучна јачина 106dB(A). Несигурност K=3dB. Носете заштита за слухот! Вредноста на емисија на бучава наведена во овие упатства е измерена со нормирана постапка за мерење и може да се користи за меѓусебна споредба на електрични алати. Исто така може да се прилагоди за предвремена процена на емисијата на бучава. Наведената вредност на емисија на бучава се однесува на основната примена на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, вредноста на емисијата на бучава може да отстапува. Ова може значително да ја зголеми емисијата на бучава во целокупниот период на работење. За прецизно одредување на емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да ја намали емисијата на бучава во целокупниот период на работење.

u Избегнувајте невнимателно вклучување на електричниот алат. За време на монтажата и при сите интервенции на електричниот алат, струјниот приклучок не смее да се приклучува на напојување

Обем на испорака Внимавајте на приказот на обемот на испорачаните материјали на почетокот од упатството за употреба. Пред првата употреба на електричниот алат, дали сите долу наведени делови се испорачани: – Пила за оплата со монтиран сечило на пилата (40) – Копче за фиксирање (11) – Клуч со внатрешна шестаголна глава (17) – Клуч со внатрешна шестаголна глава (18) – Столарска стега (19) Напомена: Проверете дали на електричниот алат има евентуални оштетувања. Пред понатамошната употреба на електричниот алат, мора да ги проверите заштитните уреди и деловите што лесно може да се оштетат дали се беспрекорни и соодветни на намената. Проверете дали подвижните делови функционираат беспрекорно и не се заглавуваат и дали се оштетени деловите. Сите делови мора да се правилно монтирани и да ги исполнуваат сите услови, за да обезбедат беспрекорна работа. Оштетените заштитни уреди и делови мора да бидат поправени или заменети од страна на овластена сервисна работилница. Дополнително потребни алати кон испорачаните материјали: – Крстест одвртувач – Вилушкаст клуч (големина: 8 mm) – Прстенест, вилушкаст или клуч за втиснување (големини: 10 mm и 17 mm) Bosch Power Tools 1 609 92A 5RR | (02.07.2020)350 | Македонски Монтажа на поединечните делови – Внимателно извадете ги сите испорачани делови од амбалажата. – Извадете ја целата амбалажа од електричниот уред и од испорачаната опрема. Монтирање на копчето за фиксирање (види слика a) – Завртете го копчето за фиксирање (11) во соодветниот отвор над лостот (12). u Секогаш зацврстете го копчето за фиксирање (11)пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува. Фиксна или флексибилна монтажа u За да се овозможи безбедно ракување, електричниот алат мора да се монтира пред употребата на рамна и стабилна работна површина (на пр. работна клупа). Монтажа на работна површина (видисликаb1) – Зацврстете го електричниот алат со соодветни завртки на работната површина. За тоа служат отворите(8).

– Зацврстете ги ногарките на електричниот алат со обични столарски стеги на работната површина. Монтажа на работна маса на Bosch (видисликаb2) (GTA 2500 W, GTA 3700, GTA 3800) GTA-работните маси на Bosch му нудат стабилност на електричниот алат на секоја подлога со помош на ногарките што се подесливи во висина. Подлогите за делот што се обработува на работната маса служат како потпора на подолгите делови за обработка. u Прочитајте ги сите напомени за предупредување и упатства што се приложени на работната маса. Грешките настанати при непридржување до напомените за предупредување и упатствата може да предизвикаат електричен удар, пожар и/или тешки

u Монтирајте ја правилно работната маса, пред да го монтирате електричниот алат. Беспрекорната монтажа е важна за избегнување на ризикот од расклопување. – Монтирајте го електричниот алат во транспортна положба на работната маса. Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица. – Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува. – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. u Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Всисувачот за прав/струготини може да се блокира поради прав, струготини или скршени парчиња од делот што се обработува. – Исклучете го електричниот алат и извлечете го струјниот приклучок од приклучницата. – Почекајте додека сечилото за пила целосно не дојде во состојба на мирување. – Откријте ја причината за блокада и отстранете ја. Надворешно всисување За всисување, на адаптерот за всисување(24) може да приклучите и црево за всисување на прав (Ø35mm). – Поврзете го со цревото за всисување на прав со адаптерот за всисување(24). Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува. При всисување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален всисувач. Чистење на адаптерот за всисување Заради обезбедување на оптимално всисување, адаптерот за всисување (24) мора редовно да се чисти. – Извлечете го адаптерот за всисување (24) со вртење од исфрлувачот на струготини (23). – Отстранете ги искршените делови од работниот дел и струготините. – Повторно притиснете го адаптерот за всисување со вртење во исфрлувачот на струготини, додека не се вклопи преку затегнувачкиот прстен на исфрлувачот на струготини. Замена на сечилото за пила (види слика c1−c4) u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

u При ставањето на сечилото за пила носете заштитни ракавици. Доколку го допрете сечилото за пила постои опасност од повреда. Употребувајте само сечила за пила, чија максимално дозволена брзина е повисока од бројот на празни вртежи на вашиот електричен алат. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 351 Користете само сечила за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени според EN847-1 и се соодветно означени. Користете само сечила за пила, што се препорачани од производителот на овој електричен алат и се погодни за материјалот што сакате да го обработувате. Ова ќе спречи прекумерно загревање на запците на пилата за време на сечењето. Вадење на сечилото за пила – Подесете го електричниот алат во работна позиција. – Рачно завртете ја завртката за блокада(42) додека да може лостниот механизам(43) слободно да виси

– Олабавете ја завртката за прицврстување(44) (околу 2вртења) со клучот со внатрешна шестаголна глава (4mm) (17). Не ја одвртувајте целосно завртката. – Олабавете ја завртката за прицврстување(45) (околу 6вртења) со клучот со внатрешна шестаголна глава (4mm)(17). Не ја одвртувајте целосно завртката. – Извлечете ја покривната плоча(46) од завртката за прицврстување(45) нанапред и надолу. – Навалете го осцилаторниот заштитен капак(4) наназад и во оваа позиција. – Закачете го лостниот механизам(43) со отвор отворот преку завртката за прицврстување(45). Притоа осцилаторната заштитна хауба ќе се задржи во отворена позиција. – Свртете ја завртката со внатрешна шестаголна глава(48) со клучот со внатрешна шестаголна глава (mm)(17) и истовремено притиснете ја блокадата на вретеното(47) додека не се вклопи. – Држете ја притисната блокадата на вретеното(47) и одвртете ја завртката со внатрешна шестаголна глава(48) во правец на стрелките на часовникот (лев

– Извадете ја стезната прирабница(49). – Извадете го сечилото за пилата(40). Монтирање на сечилото за пила u При монтажата, внимавајте правецот на сечење на запците (правецот на стрелката на сечилото за пила) да се совпаѓа со правецот на стрелката на заштитниот капак! Доколку е потребно, пред монтажата исчистете ги сите делови што треба да се монтираат. – Ставете го новото сечило за пила на внатрешната стезна прирабница (50). – Поставете ги стезната прирабница (49) и завртката со внатрешна шестаголна глава (48). Притиснете ја блокадата на вретеното (47), додека не се вклопи и затегнете ја завртката со внатрешна шестаголна глава во правец спротивен на стрелките на часовникот. – Олабавете го лостниот механизам (43) од завртката за прицврстување (45) и повторно поместете го осцилаторниот заштитен капак (4) надолу. – Повторно поставете ја покривната плоча (46) под завртката за прицврстување (45). – Повторно затегнете ги завртките за прицврстување (45) и (44). – Вратете го лостниот механизам (43) во првобитната позиција и повторно рачно затегнете ја завртката за блокада (42).

u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

Транспортен осигурувач (видисликаA) Транспортниот осигурувач(31) Ви овозможува лесно ракување со електричниот алат при транспорт на различни места на примена. Отклучување на електричниот алат (работна

– Притиснете ја надолу рачката на алатот (28) за дршката (1), за да го ослободи транспортниот осигурувач (31). – Притоа, целосно извлечете го нанадвор транспортниот осигурувач (31). – Полека водете ја лизгачката рачка (28) нагоре. Прицврстување на електричниот алат (позиција за

– Притиснете ја лизгачката рачка(28) целосно наназад и фиксирајте ја во оваа позиција. – Водете ја лизгачката рачка надолу додека транспортниот осигурувач(31) целосно не се притисне навнатре. Останати напомени: (види „Транспорт (види сликаZ)“, Страница358) Блокирајте ја лизгачката рачка Лизгачкиот механизам на лизгачката рачка (28) може да се блокира со помош на затегнувачкиот лост (25). Притоа можни се две позиции на лизгачката рачка: – Лизгачката рачка е поместена сосема наназад (за сечење со отсекување) – Лизгачката рачка е повлечена нанапред (за компактна позиција за транспорт) Деблокирање на лизгачката рачка (види слика B1) По деблокирање на лизгачката рачка (28) комплетниот лизгачки механизам е подготвен за работа. – Притиснете го затегнувачкиот лост (25) надолу до

– Затегнувачкиот клин на затегнувачкиот лост ги ослободува двата долни дела на зглобот на лизгачката

Bosch Power Tools 1 609 92A 5RR | (02.07.2020)352 | Македонски Осигурување на лизгачката рачка (види слика B2) Лизгачката рачка е поместена сосема наназад: – Притиснете ја лизгачката рачка (28) наназад до крај. – Двата горни дела на зглобот на лизгачката рачка сега се во исправена позиција и затворени. – Повлечете го затегнувачкиот лост (25) нагоре додека затегнувачкиот клин не се позиционира помеѓу двата долни дела на зглобот на лизгачката рачка. – На тој начин ќе се блокира лизгачката рачка (28) која е поместена наназад. Лизгачката рачка е повлечена целосно нанапред: – Повлечете ја лизгачката рачка (28) до крај нанапред. – Сега лизгачкиот механизам е комплетно извлечен. – Повлечете го затегнувачкиот лост (25) нагоре додека затегнувачкиот клин не се позиционира помеѓу двата долни дела на зглобот на лизгачката рачка. – На тој начин ќе се блокира нанапред поместената лизгачка рачка (28). Подготовка за работа Продолжување на масата за пилата (види слика C) Долгите делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат. Масата за пила може да се зголеми на левата и десната страна со помош на продолжетоците (7). – Преклопете го затегнувачкиот лост (51) навнатре. – Повлечете го продолжетокот на масата за пила (7) до посакуваната должина нанадвор (максимум 250 mm). – За фиксирање на продолжетокот на масата за пила повторно притиснете го затегнувачкиот лост (51)

Поместување на граничната водилка (видисликиD–

При сечење на хоризонтални и/или вертикални агли со закосување во зависност од правецот на сечење, морате да ја извлечете нанадвор одн. сосема да ја отстраните левата или десната подеслива гранична водилка(5). вертикален агол на закосување хоризонтален

≤44° (десно/лево) – Олабавете ја завртката за блокирање(52). – Целосно извлечете ја нанадвор левата подеслива гранична водилка(5). 0°–47°

≥45° (десно/лево) – Олабавете ја завртката за блокирање (52). – Целосно извлечете ја нанадвор левата подеслива гранична водилка(5). – Подигнете ја подесливата гранична водилка нагоре. – Извадете ја завртката за блокирање(52). 0°–47°

≤44° (десно/лево) – Олабавете ја завртката за блокирање(52). – Извлечете ја десната подеслива гранична водилка(5) целосно нанадвор. – Подигнете ја подесливата гранична водилка нагоре. 0°–47°

≥45° (десно/лево) Подесување на амортизацијата на лизгачката рачка (видисликаF) Лизгачкиот механизам на лизгачката рачка(28) е фабрички подесен и не е амортизиран при испораката на електричниот алат. Можете индивидуално да ја подесите амортизацијата на лизгачкиот механизам на амортизерот(53): тврдо – контролирани работни движења; меко – брзи отсекувања. – Олабавете ги двете завртки за подесување(54) со клуч со внатрешна шестаголна глава (4mm)(17) за помека амортизација

– повторно затегнете ги двете завртки за подесување(54) за потврда амортизација. Прицврстување на делот што се обработува (види сликаG) За овозможување на оптимална работна безбедност, секогаш мора добро да го прицврстите делот што се обработува. Не обработувајте парчиња, кои се премали за добро да се зацврстат. – Притиснете го делот што се обработува кон граничните водилки (6) и (5). – Вметнете ја испорачаната столарската стега (19) во отворите предвидени за таа намена (55). – Олабавете ја пеперутка-завртката и подесете ја столарската стега на делот што се обработува. Повторно затегнете ја пеперутка-завртката. – Цврсто затегнете ја навојната прачка (57) и со неа фиксирајте го делот што се обработува. Олабавување на делот што се обработува – За да ја олабавите столарската стега, свртете ја навојната прачка (57) во правец спротивен на стрелките на часовникот. Подесување на хоризонталниот и вертикалниот агол на закосување За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 353 на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо. u Секогаш зацврстете го копчето за фиксирање (11) пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува. Подесување на хоризонталниот агол на закосување Поставување на хоризонтални стандардни агли на закосување (види слика H) За брзо и прецизно подесување на често користени хоризонтални агли на закосување на масата за пила има жлебови (15):

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Отпуштете го копчето за фиксирање (11), доколку е

– Повлечете го лостот (12) и свртете ја масата за пила (38) до саканиот жлеб на левата или десната страна. – Повторно отпуштете го лостот. Лостот мора осетно да се вклопи во жлебот. – Повторно затегнете го копчето за фиксирање (11). Поставување на саканите хоризонтални агли на закосување (види слика I) Хоризонталниот агол на закосување може да се подеси во граници од 52° (на левата страна) до 60° (на десната

– Отпуштете го копчето за фиксирање (11), доколку е

– Повлечете ја рачката (12) и истовремено притиснете ја стегата за фиксирање (10), додека таа не се вклопи во жлебот предвиден за таа намена. Притоа, масата за пила ќе биде слободно подвижна. – Вртете ја масата за пила (38) со држачот налево или надесно додека агломерот (58) не го покаже саканиот хоризонтален агол на закосување. – Повторно затегнете го копчето за фиксирање (11). – За повторно да ја олабавите рачката (12) (за поставување на хоризонтални стандардни агли на закосување), повлечете ја рачката нагоре. Стегата за фиксирање (10) скокнува назад во првобитната позиција и рачката (12) може повторно да се вклопи во жлебовите (15). Подесување на вертикалниот агол на закосување Вертикалниот агол на закосување може да се подеси во граници од 47° (на левата страна) до 47° (на десната

За брзо и прецизно подесување на често користени вертикални агли на закосување, постојат граничници за агли од 0°, 22,5° и 45° и 47°. Подесување на агломерот за левиот вертикален опсег на аголот на закосување (45° до 0°) – Целосно извлечете ја нанадвор левата подеслива гранична водилка(5). – Олабавете го затегнувачкиот лост(13). – Навалете ја лизгачката рачка(28) на дршката(1) налево додека агломерот(33) не го покаже саканиот вертикален агол на закосување. – Држете ја лизгачката рачка(28) во оваа позиција и повторно затегнете го затегнувачкиот лост(13). Силата на затегнување на затегнувачкиот лост мора да ја држи сигурно позицијата на лизгачката рачка при било кој вертикален агол на закосување. Подесување на агломерот за десниот вертикален опсег на аголот на закосување (0° до 45°) (видисликаJ) – Извлечете ја десната подеслива гранична водилка(5) целосно нанадвор. – Олабавете го затегнувачкиот лост(13). – Навалете ја лизгачката рачка(28) на дршката(1) од 0°-позиција малку налево и вртете го вртливото копче(39), додека не се прикаже саканиот вертикален опсег на аголот на закосување. – Навалете ја лизгачката рачка(28) на дршката(1) надесно додека агломерот(21) не го покаже саканиот агол на закосување. – Држете ја лизгачката рачка(28) во оваа позиција и повторно затегнете го затегнувачкиот лост(13). Силата на затегнување на затегнувачкиот лост мора да ја држи сигурно позицијата на лизгачката рачка при било кој вертикален агол на закосување. Подесување на вертикален стандарден агол на закосување 0° За да може стандардниот агол на закосување 0° повторно лесно да се подеси, вртливото копче (39) се вклопува во левиот вертикален опсег на аголот на закосување. – Навалете ја лизгачката рачка (28) од десно над 0°-

Подесување на целиот вертикален опсег на аголот на закосување (–47° до +47°) – Повлечете ги двете подесливи гранични водилки(5) сосема нагоре. – Олабавете го затегнувачкиот лост(13). – Навалете ја лизгачката рачка(28) на дршката(1) од 0°-позиција малку налево и вртете го вртливото Bosch Power Tools 1 609 92A 5RR | (02.07.2020)354 | Македонски копче(39), додека не се прикаже саканиот вертикален опсег на аголот на закосување. – Навалете ја лизгачката рачка(28) со дршката(1) кон лево или десно, се додека агломерот(33) или(21) не го покажува посакуваниот вертикален агол на закосување. – Држете ја лизгачката рачка(28) во оваа позиција и повторно затегнете го затегнувачкиот лост(13). Силата на затегнување на затегнувачкиот лост мора да ја држи сигурно позицијата на лизгачката рачка при било кој вертикален агол на закосување. Подесување на вертикален стандарден агол на закосување 22,5° (види слика K) Извлечете го копчето за подесување (34) целосно нанадвор и свртете го за 90°. Потоа навалете ја лизгачката рачка (28) на дршката (1), додека не слушнете да се вклопи. Ставање во употреба Вклучување (видисликаL) – За вклучување на електричниот алат најпрво ставете ја блокадата при вклучување(2) на средина и потоа притиснете го прекинувачот за вклучување/ исклучување(59) и држете го притиснат. Напомена: Поради безбедносни причини прекинувачот за вклучување/исклучување (59) не се блокира, туку мора постојано да се држи притиснат за време на

Исклучување – За исклучување отпуштете го прекинувачот за вклучување/исклучување (59). Ограничување на стартната струја Електронското ограничување на стартната струја ја ограничува јачината на струјата при вклучување на електричниот алат и овозможува работа на осигурувач од 16‑A. Напомена: Доколку електричниот алат стартува веднаш по вклучувањето со полн број на вртежи, ограничувањето на стартната струја и заштитата од рестартирање не работат. Електричниот алат мора веднаш да се испрати во сервисната служба, видете ги адресите во дел „Сервисна служба и совети при користење“. Совети при работењето Општи напомени за сечење Означување на линијата за сечење (види слика M) Двата ласерски зрака Ви ја покажуваат ширината на сечење на сечилото за пила. Притоа, делот што се обработува може точно да го позиционирате за сечење, без да го отворате осцилаторниот заштитен капак. – Вклучете ги ласерските зраци со прекинувачот (60). – Израмнете ја Вашата ознака на делот за обработка помеѓу двете ласерски линии. Напомена: Пред сечењето, проверете дали ширината на сечење е точно прикажана Подесување на ласерот. Ласерските зраци може да се поместат на пр. со вибрации при интензивна употреба. Позиција на корисникот (види слика N) u Не се застанувајте во една линија со сечилото за пила пред електричниот алат, туку секогаш странично од сечилото. На тој начин, Вашето тело е заштитено од можен повратен удар. – Држете ги дланките прстите и рацете подалеку од ротирачкото сечило за пила. – Не ги прекрстувајте рацете пред лизгачката рачка (28). Менување на плочата за вметнување (види слика O) Црвените плочи за вметнување (9) може да го истрошат електричниот алат по подолга употреба. Заменете ја дефектната плоча за вметнување. – Подесете го електричниот алат во работна позиција. – Одвртете ги завртките (61) со клуч со внатрешна шестаголна глава (4 mm) (17) и извадете ги старите плочи за вметнување. – Ставете ја новата десна плоча за вметнување. – Прицврстете ја плочата за вметнување со завртките (61) што е можно подесно, така што по целата должина на можното повлекување на сечилото за пила нема да дојде во контакт со плочата за вметнување. – Повторете ги работните чекори аналогно за новата лева плоча за вметнување. Дозволени димензии на делот што се обработува Максимални делови за обработка: хоризонтален

вертикален агол на закосување Висинаxширина [mm] Дел за обработка на граничната

Дел за обработка на дистанцер

вертикален агол на закосување Висинаxширина [mm] Дел за обработка на граничната

Дел за обработка на дистанцер

45° 45° (десно) 38x240 38x200 Минимални делови за обработка (= сите делови што се обработуваат, што може да се затегнат со столарска стега(19) лево или десно од сечилото за пила): 160x335mm (должинаxширина) Максимална длабочина на резот (0°/0°): 104mm

Сечење без влечење (отсекување) (видисликаP) – Притиснете ја лизгачката рачка(28) целосно наназад и фиксирајте ја во оваа позиција. Проверете дали граничникот за длабочина(30) е притиснат целосно навнатре и завртката за подесување(29) при движењето на лизгачката рачка минува низ отворот без да го допре граничникот за

– Прицврстете го делот што се обработува согласно димензиите. – По потреба поставете го саканиот агол на закосување (хоризонтален и/или вертикален). – Вклучете го електричниот алат. – Полека водете ја надолу лизгачката рачка(28) со дршката(1). – Сечете го делот што се обработува со ист притисок. – Исклучете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на

– Полека водете ја лизгачката рачка(28) нагоре. Сечење со влечење (види слика Q) u Цврсто држете ја дршката пред вклучувањето и за време на целокупниот процес на сечење. Со лизгачката рачка контролирајте го движењето за време на сечењето. Еден момент на невнимание со екстремно лесно подвижната лизгачка рачка може да доведе до сериозни повреди. – Деблокада на лизгачката рачка(28). Со извлекување и повлекување назад на лизгачката рачка(28), проверете дали комплетниот лизгачки механизам е подготвен за примена. – Прицврстете го делот што се обработува согласно димензиите. – По потреба поставете го саканиот агол на закосување (хоризонтален и/или вертикален). – Поместете ја лизгачката рачка(28) со дршката(1) од граничната водилка(6), додека сечилото за пилата не се најде пред делот за обработка. – Вклучете го електричниот алат. – Полека водете ја надолу лизгачката рачка(28) со дршката(1). – Сега притиснете ја лизгачката рачка(28) во правец на граничната водилка(6) и сечете го делот за обработка со еднаков притисок. – Исклучете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на

– Полека водете ја лизгачката рачка(28) нагоре. Сечете делови со еднаква должина (видисликаR) За едноставно сечење на исти делови можете да го користите граничникот за должина(36) (опрема). Граничникот за должина можете да го монтирате на двете страни на продолжетокот на масата за пила(7). – Олабавете ја завртката за блокирање(35) и преклопете го граничникот за должина(36) над завртката за затегање(62). – Повторно затегнете ја завртката за блокирање(35). – Поставете го продолжетокот на масата за пила(7) на саканата должина. Подесување на граничникот за длабочина (сечење на жлеб) (види слика S) Граничникот за длабочина мора да го поместите, доколку сакате да исечете жлеб или да употребите дистанцер. – Свртете го граничникот за длабочина (30) кон надвор. – Навалете ја лизгачката рачка (28) на дршката (1) во саканата позиција. – Свртете ја завртката за подесување (29), додека крајот на завртката не го допре граничникот за длабочинa (30). – Полека водете ја лизгачката рачка (28) нагоре. Специјални делови за обработка При сечење на свиткани или тркалезни делови за обработка, мора добро да ги обезбедите од лизгање. На линијата на сечење не смее да постои процеп меѓу делот што се обработува, граничната водилка и масата за пила. Доколку е потребно, мора да направите специјални

Обработка на профилни лајсни Профилните лајсни може да се обработуваат на два различни начини: Позиционирање на делот што се

Подна лајсна Плафонски

Bosch Power Tools 1 609 92A 5RR | (02.07.2020)356 | Македонски Позиционирање на делот што се

Подна лајсна Плафонски

масата за пила Понатаму, независно од ширината на профилната лајсна, може да сечете со или без повлекување. Секогаш проверете го поставениот агол на закосување (хоризонтален и/или вертикален) најпрво на отпадно

Проверка и подесување на основните

За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо. Подесување на ласерот Напомена: За тестирање на функцијата на ласерот, електричниот алат треба да биде приклучен на напојување со струја. u Никогаш не го активирајте прекинувачот за вклучување/исклучување за време на подесувањето на ласерот (напр. при движење на рачката на алатот). Невнимателниот старт на електричниот алат може да доведе до повреди. – Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила (38) до жлебот (15) за 0°. Лостот (12) мора осетно да се вклопи во жлебот. Проверка (види слика T1) – На делот што се обработува нацртајте права линија за

– Полека водете ја надолу лизгачката рачка (28) со дршката (1). – Делот што се обработува поставете го на тој начин што, запците од сечилото за пила ќе се израмнат со линијата за сечење. – Цврсто држете го делот што се обработува во оваа позиција и водете ја лизгачката рачка полека нагоре. – Прицврстете го делот што се обработува. – Вклучете ги ласерските зраци со прекинувачот (60). Ласерските зраци мора по целата должина од левата и десната страна да бидат на исто растојание од означената линија на сечење на делот за обработка, дури и кога лизгачката рачка се поместува надолу. Отстранување на заштитното капаче на ласерот (види слика T2) – Олабавете ги двете завртки (63) на заштитното капаче на ласерот (27) со клуч со внатрешна шестаголна глава (4 mm) (17). Напомена: За да ја досегнете предната завртка на заштитното капаче на ласерот, мора да ја навалите лизгачката рачка малку надолу додека клучот со внатрешна шестаголна глава не се вметне низ процепот на осцилаторниот заштитен капак. Подесување на прецизноста (види слика T3) – Извадете го заштитното капаче на ласерот (27).

1. Подесување на десниот ласерски зрак:

– Свртете ја завртката за подесување (64) со клуч со внатрешна шестаголна глава (18), додека десниот ласерски зрак не налегне на целокупната должина на линијата на сечење на делот што се обработува. Притоа исто така се движи и левиот ласерски зрак. Едно вртење наспроти стрелките од часовникот го движи ласерскиот зрак од лево на десно, а вртењето во правец на стрелките на часовникот го движи ласерскиот зрак од десно на лево.

2. Подесување на левиот ласерски зрак:

– Свртете ја завртката за подесување (64) со клуч со внатрешна шестаголна глава (18), додека левиот ласерски зрак не го постигне истото растојание до означената линија како и десниот ласерски зрак. Едно вртење наспроти стрелките од часовникот го движи ласерскиот зрак од лево на десно, а вртењето во правец на стрелките на часовникот го движи ласерскиот зрак од десно на лево. – Повторно прицврстете го заштитното капаче на ласерот (27). Подесување на паралелноста (види слика T4) – Извадете го заштитното капаче на ласерот (27). – Олабавете ја завртката за прицврстување (65) (околу 1–2 вртења) со клуч со внатрешна шестаголна глава (18). Не ја одвртувајте целосно завртката. – Поместете ја монтажната плоча на ласерот налево или надесно, додека ласерските зраци не дојдат паралелно по целата должина на исцртаната линија за сечење на делот за обработка. – Држете ја монтажната плоча на ласерот во оваа позиција и повторно затегнете ја завртката за прицврстување (65). – По поставувањето, одново проверете ја прецизноста на линијата на сечење. Доколку е потребно израмнете ги уште еднаш ласерските зраци со завртките за подесување (64). – Повторно прицврстете го заштитното капаче на ласерот (27). Поставување на страничното отстапување при движење на лизгачката рачка (види слика T5) – Извадете го заштитното капаче на ласерот (27). – Олабавете ја завртката за прицврстување (66) (околу 1–2 вртења) со клуч со внатрешна шестаголна глава (18). Не ги одвртувајте целосно завртките. – Поместете го куќиштето на ласерот налево или надесно, додека ласерските зраци, при движење 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsМакедонски | 357 надолу на лизгачката рачка, повеќе не отстапуваат

– По поставувањето, одново проверете ја прецизноста на линијата на сечење. Доколку е потребно израмнете ги уште еднаш ласерските зраци со завртките за подесување (64). – Држете го куќиштето на ласерот во оваа позиција и повторно затегнете ги завртките за прицврстување (66). – Повторно прицврстете го заштитното капаче на ласерот (27). Подесување на вертикален стандарден агол на закосување 0° – Подесете го електричниот алат во транспортна

– Свртете ја масата за пила (38) до жлебот (15) за 0°. Рачката (12) мора осетно да се вклопи во жлебот. Проверка (види слика U1) – Поставете го агломерот 90° и ставете го на масата за пила (38). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (40). Подесување (види слика U2) – Олабавете ја затезната рачка (13). – Олабавете ги двете завртки за подесување (67) (најмалку 1 вртење) со клуч за втиснување (10 mm). – Олабавете ја завртката за подесување (69) (околу 3 вртења) со клуч со внатрешна шестаголна глава (4 mm) (17). – Завртете ја или одвртете ја завртката за подесување (68) со клуч со внатрешна шестаголна глава (4 mm) (17), додека кракот на аголното мерило не налегне по целата должина со сечилото за пила. – Повторно цврсто стегнете ја затезната рачка (13). Потоа прво затегнете ја завртката за подесување (69) и потоа завртките за подесување (67). Доколку агломерот (33) и (21) по подесувањето не е во линија со 0°-ознаките на скалата (32), олабавете ги завртките за подесување на агломерот со крстест одвртувач и израмнете го агломерот по должина на 0°-

Подесување на вертикалниот стандарден агол на закосување 45° (лево) – Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила (38) до жлебот (15) за 0°. Рачката (12) мора осетно да се вклопи во жлебот. – Целосно извлечете ја нанадвор левата подеслива гранична водилка (5). – Олабавете ја затезната рачка (13) и навалете ја лизгачката рачка на дршката (1) до крај во лево (45°). Проверка (види слика V1) – Поставете го агломерот 45° и ставете го на масата за пила (38). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (40). Подесување (види слика V2) – Завртете ја или одвртете ја завртката за подесување (70) со клуч со внатрешна шестаголна глава (8 mm), додека кракот на аголното мерило не налегне по целата должина со сечилото за пила. – Повторно цврсто стегнете ја затезната рачка (13). Доколку агломерот (33) и (21) по подесувањето не е во една линија со 45°-ознаките на скалата (32), проверете ја уште еднаш 0°-поставката за аголот на закосување и показателот на аголот. Потоа повторете го подесувањето за вертикалниот 45°-агол на закосување. Вертикален стандарден агол на закосување 45°

– Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила (38) до жлебот (15) за 0°. Рачката (12) мора осетно да се вклопи во жлебот. – Извлечете ја десната подеслива гранична водилка (5) целосно нанадвор. – Олабавете ја затезната рачка (13). – Навалете ја лизгачката рачка на дршката (1) од 0°-позиција малку налево и вртете го вртливото копче (39), додека не се прикаже вертикалниот опсег на аголот на закосување. – Навалете ја лизгачката рачка на дршката (1) надесно до крај (45°). Проверка (види слика W1) – Поставете го агломерот 135° и ставете го на масата за пила (38). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (40). Подесување (види слика W2) – Завртете ја или одвртете ја завртката за подесување (71) со клуч со внатрешна шестаголна глава (8 mm), додека кракот на аголното мерило не налегне по целата должина со сечилото за пила. – Повторно цврсто стегнете ја затезната рачка (13). Доколку агломерот (33) и (21) по подесувањето не е во една линија со 45°-ознаките на скалата (32), проверете ја уште еднаш 0°-поставката за аголот на закосување и показателот на аголот. Потоа повторете го подесувањето за вертикалниот 45°-агол на закосување. Израмнување на скалата за хоризонтален агол на

– Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила (38) до жлебот (15) за 0°. Рачката (12) мора осетно да се вклопи во жлебот. Проверка (види слика X1) – Поставете агломер на 90° помеѓу граничната водилка (6) и сечилото за пила (40) на масата за пила (38). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (40). Подесување (видисликаX2) – Олабавете ги сите четири завртки за подесување(72) со клуч со внатрешна шестаголна глава (4mm)(17) и свртете ја масата за пила(38) заедно со скалата(37), Bosch Power Tools 1 609 92A 5RR | (02.07.2020)358 | Македонски додека кракот на агломерот не лежи рамно по целата должина на сечилото за пила. – Повторно затегнете ги завртките. Доколку по подесувањето агломерот(58) не е во линија со 0°-ознаката на скалата(37), олабавете ја завртката(73) со обичен крстест одвртувач и насочете го агломерот по должина на 0°-ознаката. Подесување на силата на затегнување на затегнувачкиот лост (13) (види слика Y) Силата на затегнување на затегнувачкиот лост (13) може дополнително да се поставува.

– Силата на затегнување на затегнувачкиот лост мора да ја држи сигурно позицијата на лизгачката рачка при било кој вертикален агол на закосување.

– Олабавете ја затезната рачка (13). – Свртете ја завртката за подесување (74) со клуч за втиснување (17 mm) во правец спротивен на стрелките на часовникот, за да ја намалите силата на затегнување или свртете ја во правец на стрелките на часовникот за да ја зголемите силата на затегнување. – Поставете вертикален агол на закосување, повторно цврсто затегнете го затегнувачкиот лост (13) и проверете дали е постигната посакуваната сила на затегнување. Транспорт (види сликаZ) Пред транспортот на електричниот алат мора да ги извршите следните чекори: – Притиснете ја лизгачката рачка(28) целосно наназад и фиксирајте ја во оваа позиција. – Проверете дали граничникот за длабочина(30) е притиснат целосно навнатре и завртката за подесување(29) при движењето на лизгачката рачка минува низ отворот без да го допре граничникот за

– Водете ја лизгачката рачка надолу додека транспортниот осигурувач(31) целосно не се притисне навнатре – Повлечете ги продолжетоците на масата за пила(7) целосно навнатре. – Поставете вертикален агол на закосување од 0° и цврсто затегнете го затегнувачкиот лост(13). – Свртете ја масата за пила(38) до крај на лево и затегнете го копчето за фиксирање(11). – Врзете го струјниот кабел со лепливата лента(75). – Отстранете ги деловите на опремата, кои не може цврсто да се монтираат на електричниот алат. – Ставете ги неискористените сечила за пила во затворена кутија, доколку сакате да ги транспортирате. – За транспорт фатете за жлебовите за држење(16) странично на масата за пила. u При транспорт на електричниот алат користете само транспортни уреди, а никогаш заштитните уреди, лизгачката рачка или дршката . Одржување и сервис Одржување и чистење u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

u Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да

Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични алати, за да избегнете загрозување на безбедноста. Осцилаторниот заштитен капак мора секогаш да се движи слободно и самостојно да се затвора. Пределот околу осцилаторниот заштитен капак секогаш треба да биде

– По секој работен процес отстранете ги правта и струготините со четка. – Редовно чистете го лизгачкиот валјак(20) и лизгачката рачка(28).

Столарска стега 1 609 B06 203 Плочи за вметнување 1 609 B04 470 Ќеса за прав 1 609 B05 010 Адаптер за всисување 2 607 001 977 Работна подлога GTA2500 W 0 601 B12 100 Работна подлога GTA3800 0 601 B24 000 Всисувач на дрвени материјали GAS 35 M AFC 0 601 9C3 100 Сечила за пила за дрво и плочести материјали, панели и лајсни Сечило за пила 305 x 30 mm, 60

Сечила за пила за сите видови ламинатни подови Сечило за пила 305 x 30 mm, 96

1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSrpski | 359 Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај: * Пила за оплата Број на дел/артикл
