MANUAL DE UTILIZARE GST 160 CE Professional BOSCH

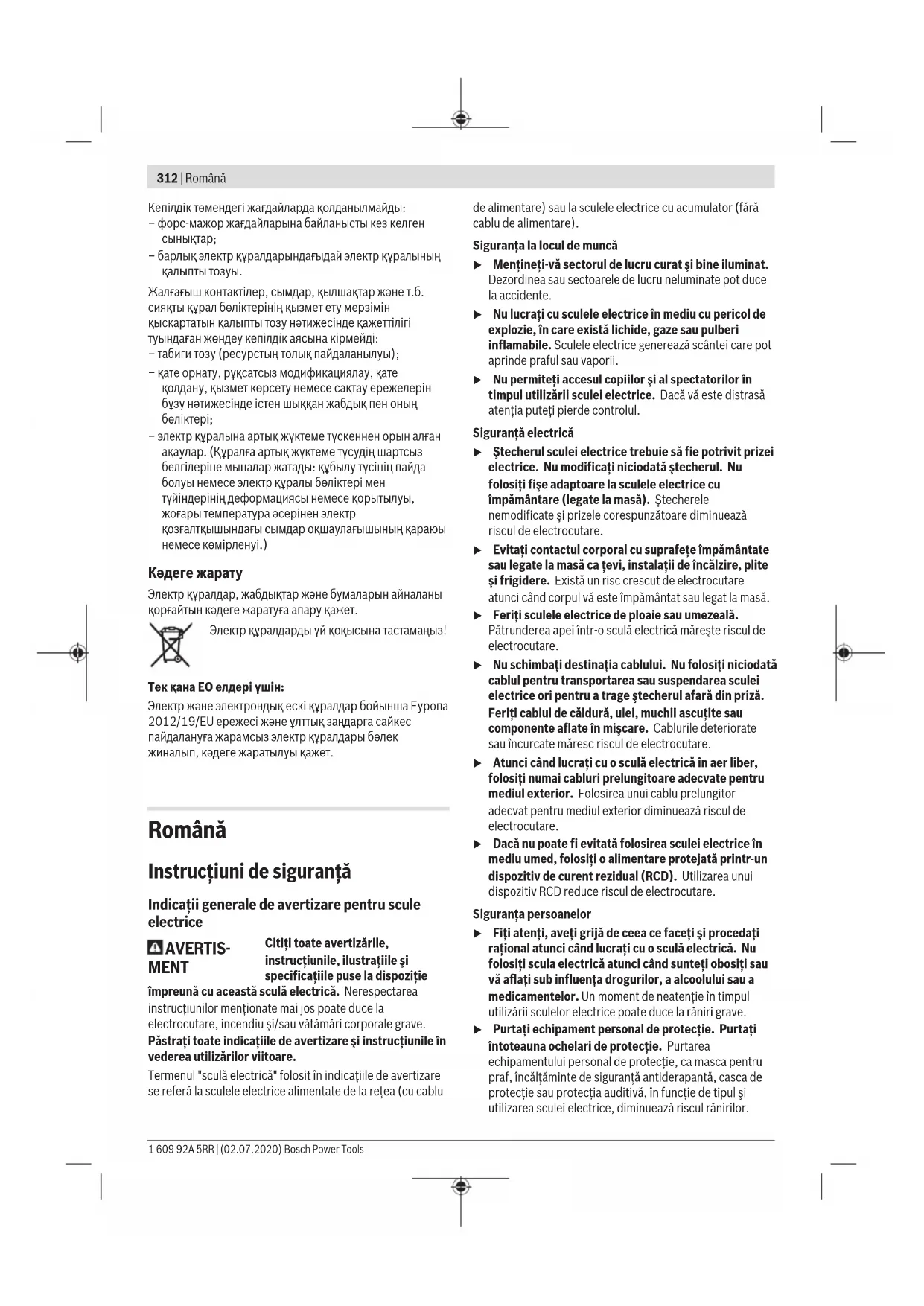

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар оқшаулағышының қараюы немесе көмірленуі.) Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құралдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және ұлттық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет. Română Instrucţiuni de siguranţă Indicaţii generale de avertizare pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 313 u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Instrucţiuni de siguranţă pentru ferăstraie circulare staţionare u Ferăstraiele circulare staţionare sunt destinate debitării lemnului sau materialelor similare, ele nu pot fi folosite cu discuri de tăiere pentru debitarea materialelor feroase precum bare, tije, şuruburi, etc. Pulberile abrazive provoacă blocarea pieselor mobile precum apărătoarea inferioară. Scânteile produse în urma tăierii pot arde apărătoarea inferioară, placa intermediară şi alte componente din plastic. u Folosiţi pe cât posibil menghine pentru fixarea piesei de lucru. Dacă fixaţi piesa de lucru cu mâna, trebuie să vă ţineţi întotdeauna mâna la o distanţă de cel puţin 100 mm de cele două părţi ale pânzei de ferăstrău. Nu folosiţi ferăstrăul pentru a tăia piese de lucru prea mici pentru a putea fi fixate în menghine sau ţinute sigur cu mâna. Dacă ţineţi mâna prea aproape de pânza de ferăstrău există risc crescut de rănire provocată de contactul cu pânza de ferăstrău. u Piesa de lucru trebuie să fie imobilizată şi fixată sau sprijinită pe limitator şi pe masă. Nu împingeţi piesa de lucru spre pânza de ferăstrău sau nu tăiaţi în niciun caz “cu mâinile libere“. Piesele de lucru neasigurate sau care se mişcă pot fi aruncate afară cu viteză mare, provocând răniri. u Împingeţi ferăstrăul prin piesa de lucru. Nu trageţi ferăstrăul prin piesa de lucru. Pentru debitare, ridicaţi capul de tăiere şi trageţi-l deasupra piesei de lucru fără a tăia, porniţi motorul, basculaţi în jos capul de tăiere şi împingeţi ferăstrăul prin piesa de lucru. Tăierea prin tragere poate cauza ridicarea pânzei de ferăstrău deasupra piesei de lucru şi arunca violent pânza de ferăstrău în direcţia operatorului. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)314 | Română u Nu încrucişaţi niciodată mâinile peste linia de tăiere preconizată, în faţa sau în spatele pânzei de ferăstrău.. Este foarte periculos să sprijiniţi piesa de lucru “cu mâinile încrucişate“ de ex. este.periculos să ţineţi cu mâna stângă piesa de lucru în dreapta pânzei de ferăstrău sau viceversa. u În timpul rotirii pânzei de ferăstrău nu introduceţi mâinile în spatele limitatorului pentru a îndepărta aşchiile de lemn sau pentru un alt motiv şi păstraţi o distanţă de minimum 100 mm de ambele părţi ale pânzei de ferăstrău. Este posibil să nu sesizaţi apropierea de mâna dumneavoastră a pânzei de ferăstrău care se roteşte iar dumneavoastră să suferiţi răniri grave. u Inspectaţi piesa de lucru înainte de tăiere. Dacă piesa de lucru este îndoită sau deformată, fixaţi-o cu exteriorul părţii deformate îndreptate spre limitator. Asiguraţi-vă întotdeauna că nu rămâne spaţiu liber de- a lungul liniei de tăiere, între piesa de lucru, limitator şi masă. În timpul tăierii, piesele de lucru îndoite sau deformate se pot răsuci sau deplasa, provocând blocarea pânzei de ferăstrău care se roteşte. În piesa de lucru nu trebuie să existe cuie sau obiecte străine. u Nu folosiţi ferăstrăul până când nu aţi eliberat masa de toate uneltele, bucăţile de lemn, etc., pe aceasta rămânând numai piesa de lucru. Deşeurile mici, bucăţile de lemn neasigurate sau alte obiecte care intră în contact cu pânza de ferăstrău care se roteşte, pot fi aruncate cu viteză mare. u Tăiaţi o singură piesă de lucru odată. Mai multe piese de lucru suprapuse nu pot fi fixate sau prinse în mod adecvat şi pot bloca pânza de ferăstrău sau pot aluneca în timpul tăierii. u Înainte de utilizare, asiguraţi-vă că ferăstrăul circular staţionar este montat sau instalat pe o suprafaţă de lucru plană, tare. O suprafaţă de lucru plană şi tare reduce riscul ca ferăstrăul circular staţionar să devină instabil. u Planificaţi-vă munca. De fiecare dată când modificaţi unghiul de înclinare orizontală sau verticală, asiguraţi- vă că limitatorul reglabil este ajustat corect pentru sprijinirea piesei de lucru, fără a atinge pânza de ferăstrău sau apărătoarea. Fără a porni scula electrică aducând-o în poziţia “PORNIT” şi fără a avea o piesă de lucru pe masă, simulaţi cu pânza de ferăstrău o mişcare de tăiere completă pentru a vă asigura că aceasta nu va întâmpina obstacole şi nu va exista pericolul tăierii în limitator. u Asiguraţi sprijin adecvat ca prelungiri ale mesei de lucru, capre de tâmplărie, etc. pentru acele piese de lucru mai late sau mai lungi decât blatul mesei ferăstrăului. Piesele de lucru mai lungi sau mai late decât masa ferăstrăului se pot răsturna dacă nu sunt sprijinite în condiţii de siguranţă. Dacă bucata tăiată sau chiar piesa de lucru se răstoarnă, aceasta poate duce la ridicarea apărătoarei inferioare sau poate fi aruncată necontrolat de pânza de ferăstrău care se roteşte. u Nu folosiţi la o altă persoană drept prelungire a mesei sau pentru sprijin suplimentar. Sprijinirea instabilă a piesei de lucru poate provoca blocarea pânzei de ferăstrău sau alunecarea piesei de lucru în timpul operaţiei de tăiere, trăgându-vă pe dumneavoastră şi pe ajutorul dumneavoastră înspre pânza de ferăstrău care se roteşte. u Bucata tăiată nu trebuie în niciun caz apăsată sau împinsă în pânza de ferăstrău care se roteşte. Dacă spaţiul este limitat, de ex. din cauza folosirii unor opritoare longitudinale, bucata tăiată se poate împăna în pânza de ferăstrău şi poate fi aruncată violent. u Folosiţi întotdeauna o menghină sau un dispozitiv de prindere adecvat pentru a susţine corespunzător obiectele rotunde precum tijele sau tubulatura. Tijele au tendinţa de a se rostogoli atunci când sunt tăiate, determinând pânza de ferăstrău să “muşte“ şi să tragă dedesubt piesa de lucru şi mâna dumneavoastră. u Înainte de a tăia piesa de lucru, lăsaţi pânza de ferăstrău să atingă turaţia maximă. Aceasta va reduce riscul aruncării piesei de lucru. u Opriţi ferăstrăul circular staţionar dacă piesa de lucru sau pânza de ferăstrău se blochează. Aşteptaţi ca piesele aflate în mişcare să se oprească şi scoateţi ştecherul afară din priza de curent şi/sau scoateţi acumulatorul. Apoi deblocaţi materialul înţepenit. Continuarea tăierii unei piese de lucru înţepenite poate duce la pierderea controlului sau defectarea ferăstrăului circular staţionar. u După terminarea tăierii, eliberaţi întrerupătorul, ţineţi jos capul de tăiere şi aşteptaţi ca pânza de ferăstrău să se oprească înainte de a scoate bucata tăiată. Este periculos să ţineţi mâna în apropierea pânzei de ferăstrău care mai continuă să se rotească. u Ţineţi ferm cu mâna mânerul când executaţi o tăiere incompletă sau când eliberaţi întrerupătorul, înainte ca, capul de tăiere să ajungă în poziţia cea mai de jos. Frânarea ferăstrăului poate face ca, capul de tăiere să fie tras brusc în jos, provocând risc de rănire. u Păstraţi-vă locul de muncă curat. Amestecurlle de materiale sunt deosebit de periculoase. Pulberile de metal uşor pot arde sau exploda. u Nu întrebuinţaţi pânze de ferăstrău tocite, fisurate, îndoite sau deteriorate. Pânzele de ferăstrău cu dinţii tociţi sau orientaţi greşit, provoacă, din cauza făgaşului de tăiere prea îngust, o frecare mai mare, blocarea pânzei de ferăstrău şi recul. u Nu folosiţi pânze de ferăstrău din oţel de înaltă performanţă (oţel HSS). Astfel de pânze de ferăstrău se pot rupe cu uşurinţă. u Folosiţi întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile şi forma corectă (diamant versus rotund). Pânzele de ferăstrău care nu se potrivesc cu sistemul de prindere al ferăstrăului vor funcţiona descentrat, provocând pierderea controlului. u Nu îndepărtaţi niciodată resturile de tăiere, aşchiile de lemn sau altele asemănătoare din sectorul de 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 315 tăiere, în timpul funcţionării sculei electrice. Aduceţi întotdeauna mai întâi braţul de tăiere în poziţie de repaus şi deconectaţi scula electrică. u După lucru, nu atingeţi pânza de ferăstrău înainte ca aceasta să se răcească. În timpul lucrului pânza de ferăstrău se înfierbântă puternic. u Atenţie – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucţiuni, aceasta poate duce la o expunere la radiaţii periculoasă . u Nu înlocuiţi laserul incorporat cu un laser de alt tip. Un laser care nu se potriveşte la această sculă electrică poate duce la situaţii periculoase pentru persoane. u Nu aduceţi modificări echipamentului laser. Puteţi utiliza fără niciun pericol posibilităţile de reglare descrise în prezentele instrucţiuni de folosire. Nu îndrepta raza laser asupra persoanelor sau animalelor şi nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii. u Nu deterioraţi niciodată indicatoarele de avertizare de pe scula dumneavoastră electrică, făcându-le de nerecunoscut. Simboluri Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbolurile şi semnificaţia acestora Laser din clasa 1 Nu ţine mâinile în sectorul de tăiere în timpul funcţionării sculei electrice. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire. Poartă mască antipraf. Poartă ochelari de protecţie. Poartă căşti antifonice. Zgomotul poate provoca pierderea auzului. Zonă periculoasă! Pe cât posibil, ţine-ţi mâinile, degetele şi braţele departe de acest sector. Nu introdu degetele între piesele mobile ale braţului culisant. Degetele ar putea fi strivite şi suferi leziuni grave. Ø 30 Ø 305 mm Ţine cont de dimensiunile pânzei de ferăstrău. Diametrul orificiului de Simbolurile şi semnificaţia acestora prindere trebuie să se potrivească fără joc cu cel al axul de prindere al sculei electrice. În cazul în care este necesară folosirea unor reducţii, ai grijă ca dimensiunile reducţiei să se potrivească atât cu grosimea corpului pânzei de ferăstrău şi cu diametrul orificiului de prindere al pânzei de ferăstrău, cât şi cu diametrul axului de prindere al sculei electrice. Foloseşte pe cât posibil reducţiile din pachetul de livrare al pânzei de ferăstrău. Diametrul pânzei de ferăstrău trebuie să corespundă specificaţiei de pe simbol. Pentru transport, prinde scula electrică numai în aceste locuri marcate (mânere încastrate) sau de mânerul de transport. Nu transporta niciodată scula electrică ţinând-o de mânerul braţului culisant. Pornirea laserului Maneta de tensionare în poziţie deschisă: Pot fi reglate unghiuri de înclinare în plan vertical. Maneta de tensionare în poziţie închisă: Bosch Power Tools 1 609 92A 5RR | (02.07.2020)316 | Română Simbolurile şi semnificaţia acestora Este menţinut unghiul de înclinare în plan vertical reglat al braţului culisant. Indică în ordine etapele de reglare a unghiului de înclinare în plan vertical.

1. Detensionează mânerul de tensionare

2. Basculează uşor spre stânga braţul

3. Reglează cu ajutorul butonului rotativ

domeniul dorit al unghiurilor de înclinare în plan vertical Reglarea cu ajutorul butonului rotativ al domeniului unghiurilor de înclinare în plan vertical: Pânză de ferăstrău înclinată spre stânga (45°...0°) Pânză de ferăstrău înclinată spre dreapta (0°...45°) Domeniu total de rabatare al braţului culisant (–47°...+47°) Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizarea conform destinaţiei Scula electrică este destinată executării în regim staţionar de tăieri drepte longitudinale şi transversale în lemn. Astfel, este posibilă reglarea unui unghi de în plan orizontal de la – 52° până la +60°, precum şi a unui unghi de înclinare în plan vertical de la 47° (pe partea stângă) până la 47° (pe partea dreaptă). Puterea sculei electrice permite utilizarea acesteia atât pentru tăierea lemnului de esenţă tare şi moale, cât şi a plăcilor aglomerate şi plăcilor din fibre. Cu pânze de ferăstrău adecvate, este posibilă şi debitarea profilelor din aluminiu şi din material plastic. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Mâner (2) Piedică de pornire pentru întrerupător pornit/oprit (3) Capac de protecţie (4) Apărătoare-disc (5) Şină opritoare reglabilă (6) Şină opritoare (7) Prelungirea mesei de lucru pentru ferăstrău (8) Găuri pentru montare (9) Placă intermediară (10) Clemă de blocare (11) Manetă de fixare pentru unghiurile de îmbinare pe colţ (în plan orizontal) opţionale (12) Pârghie pentru reglarea preliminară al unghiurilor de îmbinare pe colţ (în plan orizontal) (13) Pârghie de strângere pentru unghiurile de îmbinare pe colţ (în plan vertical) opţionale (14) Distanţier

(15) Marcaje crestate pentru unghiurile de îmbinare pe colţ standard (în plan orizontal) (16) Mânere (17) Cheie hexagonală (6 mm/4 mm) (18) Cheie hexagonală (2 mm) (19) Menghină (20) Rolă culisantă (21) Indicator de unghiuri pentru domeniul unghiurilor de îmbinare pe colţ din dreapta (între 0° şi 47°) (în plan vertical) (22) Deflector de aşchii (23) Orificiu de eliminare a aşchiilor (24) Adaptor de aspirare (25) Pârghie de strângere a mecanismului de culisare (26) Plăcuţă de avertizare laser (27) Capac de protecţie a laserului (28) Braţ culisant (29) Şurub de reglare al limitatorului de reglare a adâncimii (30) Limitator de reglare a adâncimii (31) Dispozitivul de siguranţă la transport (32) Scala unghiurilor de îmbinare pe colţ (în plan vertical) (33) Indicator de unghiuri pentru domeniul unghiurilor de îmbinare pe colţ din stânga (între 47° şi 0°) (în plan vertical) (34) Buton de reglare pentru unghiul de îmbinare pe colţ de 22,5° (în plan vertical) (35) Şurub de blocare a limitatorului de reglare a lungimii

(37) Scala unghiurilor de îmbinare pe colţ (în plan orizontal) (38) Masă de lucru pentru ferăstrău (39) Buton rotativ pentru reglarea domeniului unghiurilor de îmbinare pe colţ (în plan vertical) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 317 (40) Pânză de ferăstrău (41) Orificiu de ieşire radiaţie laser (42) Şurub de blocare a tijei apărătoarei-disc (43) Tija apărătoarei-disc (44) Şurubul de fixare din faţă (placă de protecţie/apărătoare-disc) (45) Şurubul de fixare din spate (placă de protecţie/apărătoare-disc) (46) Placă de protecţie (47) Dispozitiv de blocare a axului (48) Şurub cu locaş hexagonal pentru fixarea pânzei de ferăstrău (49) Flanşă de strângere (50) Flanşă interioară de strângere (51) Pârghie de strângere a prelungirii mesei de lucru pentru ferăstrău (52) Şurub de blocare a şinei opritoare reglabile (53) Amortizor (54) Şuruburi de reglare pentru amortizare (55) Găuri pentru menghine (56) Şurub-fluture (57) Bară filetată (58) Indicatorul de unghiuri pentru unghiul de îmbinare pe colţ (în plan orizontal) (59) Întrerupător pornit/oprit (60) Întrerupător pornit/opritpentru laser (marcarea liniei de tăiere) (61) Şurub pentru placa intermediară (62) Şurub de fixare a limitatorului de reglare a lungimii

(63) Şurub pentru capacul de protecţie a laserului (64) Şurub de reglare pentru poziţionarea laserului (aliniere la nivel) (65) Şurub de fixare pentru placa de montaj a laserului (66) Şurub de fixare pentru carcasa laserului (67) / (68) / (69) Şuruburi de reglare pentru reglajul de bază la 0° (unghi de îmbinare pe colţ în plan vertical) (70) Şurub de reglare pentru reglajul de bază la 45° (unghi de îmbinare pe colţ în plan vertical stânga) (71) Şurub de reglare pentru reglajul de bază la 45° (unghi de îmbinare pe colţ în plan vertical dreapta) (72) Şuruburi de reglare ale scalei pentru unghi de îmbinare pe colţ (în plan orizontal) (73) Şurub pentru indicatorul de unghiuri (în plan orizontal) (74) Şurub de reglare pentru forţa de strângere a manetei de fixare pentru unghiul de îmbinare pe colţ (în plan vertical) opţional (75) Bandă cu prindere cu arici

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Ferăstrău circular staţionar GCM 12 GDL GCM 12 GDL GCM 12 GDL Număr de identificare 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Putere nominală W 2.000 1.500 1.800 Tensiune nominală V 230–240 110 220–240 Frecvenţă Hz 50/60 50/60 50/60 Turaţie de funcţionare în gol rot/min 4.000 4.000 4.000 Limitator al curentului de pornire ● – ● Tip laser nm 650 650 650 mW <1 <1 <1 Clasa laser 1 1 1 Greutate conform EPTA‑Procedure 01:2014 kg 32,1 32,1 32,1 Clasa de protecţie / II / II / II Dimensiuni pentru pânzele de ferăstrău adecvate Diametru pânză de ferăstrău mm 305 305 305 Grosimea corpului pânzei de ferăstrău mm 1,7–2,6 1,7–2,6 1,7–2,6 Lăţime maximă de tăiere mm 3,2 3,2 3,2 Diametru orificiu de prindere mm 30 30 30 Bosch Power Tools 1 609 92A 5RR | (02.07.2020)318 | Română Dimensiunile admise pentru piesele de prelucrat (maxime/minime): (vezi „Dimensiunile admise pentru piesele de prelucrat“, Pagina323) Informaţii privind nivelul de zgomot Valorile zgomotului emis au fost determinate conform EN 62841-3-9. Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal: nivel de presiune sonoră 93dB(A); nivel de putere sonoră 106dB(A). Incertitudinea K=3dB. Poartă căşti antifonice! Nivelul zgomot specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizateşi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a zgomotului. Nivelul specificat al zgomotului se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul de zgomot se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Montarea u Evitaţi pornirea involuntară a sculei electrice. În timpul montării şi al intervenţiilor asupra sculei electrice nu este permis ca ştecherul acesteia să fie introdus în priza de curent. Pachet de livrare Ţineţi cont în acest sens de descrierea pachetului de livrare de la începutul instrucţiunilor de utilizare. Înainte de prima punere în funcţiune a sculei electrice, verificaţi dacă toate piesele enumerate mai jos sunt cuprinse în pachetul de livrare: – Ferăstrău circular staţionar cu sanie de glisare şi pânză de ferăstrău premontată (40) – Manetă de fixare (11) – Cheie hexagonală (17) – Cheie hexagonală (18) – Menghină (19) Observaţie: Verificaţi dacă scula electrică prezintă eventuale deteriorări. Înainte de a continua să utilizaţi scula electrică, trebuie să examinaţi atent funcţionarea optimă şi conform destinaţiei a echipamentelor de protecţie sau a componentelor uşor deteriorate. Verificaţi dacă piesele mobile funcţionează optim şi nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect şi să fie în conformitate cu toate condiţiile pentru a asigura funcţionarea optimă a sculei electrice. Dispozitivele de protecţie şi piesele deteriorate ale dispozitivelor de protecţie trebuie reparate în mod corespunzător sau înlocuite la un atelier de specialitate autorizat. Sculele suplimentare necesare pe lângă cele cuprinse în pachetul de livrare: – şurubelniţă cu capul în cruce – cheie fixă (dimensiune: 8 mm) – cheie inelară, fixă sau tubulară (dimensiuni: 10 mm şi 17 mm) Montarea pieselor componente – Dezambalaţi cu atenţie piesele din pachetul de livrare. – Îndepărtaţi toate materialele de ambalare de pe scula electrică şi de pe accesoriile din pachetul de livrare. Montarea manetei de fixare (consultaţi imaginea a) – Înşurubaţi maneta de fixare (11) în gaura corespunzătoare de deasupra pârghiei (12). u Înainte de debitare, strângeţi întotdeauna ferm maneta de fixare(11). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat. Montare staţionară sau flexibilă u Pentru garantarea manevrării în condiţii de siguranţă, înainte de utilizare scula electrică trebuie montată pe o suprafaţă de lucru plană şi stabilă (de exemplu, un banc de lucru). Montarea pe o suprafaţă de lucru (consultăimagineab1) – Fixează scula electrică cu şuruburi corespunzătoare pe suprafaţa de lucru. În acest scop, sunt prevăzute găurile (8). sau – Fixează scula electrică prinzându-i tălpile de fixare cu menghine uzuale pe suprafaţa de lucru. Montarea pe o masă de lucru Bosch (consultăimagineab2) (GTA 2500 W, GTA 3700, GTA 3800) Mesele de lucru GTA de la Bosch oferă sculei electrice stabilitate pe orice suprafaţă datorită picioarelor reglabile pe înălţime. Suporturile pentru piesele de prelucrat ale meselor de lucru servesc la sprijinirea pieselor de prelucrat lungi. u Citiţi toate indicaţiile de avertizare şi instrucţiunile care însoţesc masa de lucru. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate duce la electrocutare, incendiu şi/sau răniri grave. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 319 u Asamblaţi corect masa de lucru, înainte de a monta scula electrică. Asamblarea impecabilă este importantă pentru a evita riscul de prăbuşire a acesteia. – Montează scula electrică în poziţie de transport pe masa de lucru. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Instalaţia de aspirare a prafului/aşchiilor poate fi blocată de praf, aşchii sau fragmente desprinse din piesa de prelucrat. – Opriţi scula electrică şi scoateţi ştecherul din priză. – Aşteptaţi până când pânza de ferăstrău se opreşte complet. – Stabiliţi cauza blocării şi remediaţi-o. Aspirarea cu o instalaţie exterioară Pentru aspirare, poţi racorda la adaptorul de aspirare (24) şi un furtun de aspirator (Ø 35 mm). – Racordează furtunul de aspirator la adaptorul de aspirare (24). Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Curăţarea adaptorului de aspirare Pentru asigurarea unei aspirări optime, adaptorul de aspirare (24) trebuie curăţat cu regularitate. – Scoateţi prin rotire adaptorul de aspirare (24) de la orificiul de eliminare a aşchiilor (23). – Îndepărtaţi fragmentele din piesa de prelucrat şi aşchiile. – Montaţi din nou prin presare şi rotiţi adaptorul de aspirare pe orificiul de eliminare a aşchiilor până când acesta se fixează pe inelul de fixare de la orificiul de eliminare a aşchiilor. Înlocuirea pânzei de ferăstrău (consultaţi imaginile c1−c4) u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u La montarea pânzei de ferăstrău purtaţi mănuşi de protecţie. În cazul contactului cu pânza de ferăstrău există pericolul de rănire. Folosiţi numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turaţia de funcţionare în gol a sculei dumneavoastră electrice. Folosiţi numai pânze de ferăstrău care corespund specificaţiilor din prezentele instrucţiuni şi care au fost verificate şi marcate corespunzător, conform EN 847‑1. Utilizaţi numai pânzele de ferăstrău recomandate de către producătorul acestei scule electrice şi care sunt adecvate pentru materialul pe care doriţi să-l prelucraţi. Astfel, se va preveni încălzirea excesivă a dinţilor de ferăstrău în timpul debitării. Demontarea pânzei de ferăstrău – Adu scula electrică în poziţie de lucru. – Desfiletează manual şurubul de blocare (42) până când tija (43) poate atârna din nou liber. – Desfiletează şurubul de fixare (44) (cu aproximativ 2 rotaţii) cu ajutorul cheii hexagonale (4 mm) (17). Nu desfileta complet şurubul. – Desfiletează şurubul de fixare (45) (cu aproximativ 6 rotaţii) cu ajutorul cheii hexagonale (4 mm) (17). Nu desfileta complet şurubul. – Scoate capacul (46) de pe şurubul de fixare (45) trăgându-l spre înainte şi apoi în jos. – Roteşte apărătoarea-disc (4) spre înapoi şi menţine-o în această poziţie. – Agaţă tija (43) cu o gaură deasupra şurubului de fixare (45). Astfel, apărătoarea-disc va fi menţinută în poziţie deschisă. – Strânge şurubul cu locaş hexagonal (48) cu ajutorul cheii hexagonale ( mm) (17) şi, simultan, apasă dispozitivul de blocare a axului (47) până când se fixează. – Menţine apăsat dispozitivul de blocare a axului (47) şi strânge şurubul cu locaş hexagonal (48) în sens orar (filet spre stânga!). – Scoate flanşa de strângere (49). – Extrage pânza de ferăstrău (40). Montarea pânzei de ferăstrău u La montare, aveţi grijă ca direcţia de tăiere a dinţilor de ferăstrău (direcţia săgeţii de pe pânza de ferăstrău) să coincidă cu direcţia săgeţii de pe apărătoarea! Dacă este necesar, înainte de montare, curăţaţi toate piesele care urmează să fie montate. – Puneţi noua pânză de ferăstrău pe flanşa interioară de strângere (50). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)320 | Română – Montaţi flanşa de strângere (49) şi şurubul cu locaş hexagonal (48). Apăsaţi dispozitivul de blocare a axului (47) până când se fixează şi strângeţi ferm şurubul cu locaş hexagonal în sens antiorar. – Desprindeţi tija (43) de la şurubul de fixare (45) şi coborâţi din nou apărătoarea-disc (4). – Împingeţi din nou placa de protecţie (46) sub şurubul de fixare (45). – Strângeţi din nou ferm şuruburile de fixare (45) şi (44). – Împingeţi tija (43) în poziţia sa iniţială şi strângeţi din nou manual şurubul de blocare (42). Funcţionare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Dispozitivul de siguranţă la transport (consultăimagineaA) Dispozitivul de siguranţă la transport (31) permite manevrarea mai uşoară a sculei electrice în timpul transportului către diferite puncte de lucru. Deblocarea sculei electrice (poziţie de lucru) – Apăsaţi puţin în jos braţul culisant (28) pe mâner (1) pentru a decupla dispozitivul de siguranţă la transport (31). – Trageţi complet în afară dispozitivul de siguranţă la transport (31). – Ridicaţi lent braţul culisant (28). Asigurarea sculei electrice (poziţie de transport) – Împinge complet spre înapoi braţul culisant (28) şi blochează-l în această poziţie. – Împinge în jos braţul culisant până când dispozitivul de siguranţă la transport (31) este apăsat complet în interior. Alte observaţii: (vezi „Transportul (consultă imaginea Z)“, Pagina326) Blocarea braţului culisant Mecanismul de culisare al braţului culisant (28) poate fi blocat cu ajutorul pârghiei de strângere (25). În acest caz, sunt posibile două poziţii ale braţului culisant: – Braţul culisant împins complet înapoi (pentru retezări) – Braţul culisant tras complet spre înainte (pentru o poziţie de transport compactă) Deblocarea braţului culisant (consultaţi imaginea B1) După deblocarea braţului culisant (28), mecanismul de culisare este în totalitate funcţional. – Împingeţi în jos, până la opritor, pârghia de strângere (25). – Pana de fixare a pârghiei de strângere eliberează cele două articulaţii inferioare ale braţului culisant. Asigurarea braţului culisant (consultaţi imaginea B2) Braţul culisant împins complet înapoi: – Împingeţi spre înapoi, până la opritor, braţul culisant (28). – Cele două articulaţii superioare ale braţului culisant se află acum în poziţie verticală şi sunt închise. – Trageţi în sus pârghia de strângere (25) până când pana de fixare este poziţionată între cele două articulaţii inferioare ale braţului culisant. – Braţul culisant împins complet spre înapoi (28) este astfel blocat. Braţul culisant tras complet înainte: – Trageţi spre înainte braţul culisant (28), până la opritor. – Mecanismul de culisare este acum complet ieşit în afară. – Trageţi în sus pârghia de strângere (25) până când pana de fixare este poziţionată între cele două articulaţii inferioare ale braţului culisant. – Braţul culisant împins complet spre înainte (28) este astfel blocat. Pregătirea lucrului Prelungirea mesei de lucru pentru ferăstrău (consultaţi imaginea C) Piesele de prelucrat lungi trebuie sprijinite sau proptite la capătul liber. Masa de lucru pentru ferăstrău poate fi prelungită spre stânga şi spre dreapta cu ajutorul prelungirilor (7). – Pliaţi spre interior pârghia de strângere (51). – Trageţi complet afară prelungirea mesei de lucru pentru ferăstrău (7) până la lungimea dorită (maximum 250 mm). – Pentru fixarea prelungirii mesei de lucru pentru ferăstrău, împingeţi din nou spre exterior pârghia de strângere (51). Deplasarea şinei opritoare (consultăimaginileD–E) La debitarea de unghiuri de înclinare în plan orizontal şi/sau vertical, trebuie să tragi afară, respectiv să scoţi complet, în funcţie de direcţia de tăiere, şina opritoare reglabilă din partea stângă sau dreaptă (5). unghi de înclinare în plan vertical unghi de înclinare în plan orizontal 0°–47° (stânga) ≤44° (dreapta/stânga) – Desfiletează şurubul de blocare (52). – Trage complet în afară şina opritoare reglabilă din partea stângă (5). 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 321 unghi de înclinare în plan vertical unghi de înclinare în plan orizontal 0°–47° (stânga) ≥45° (dreapta/stânga) – Desfiletează şurubul de blocare (52). – Trage complet în afară şina opritoare reglabilă din partea stângă (5). – Ridică şina opritoare reglabilă şi trage-o în sus. – Scoate şurubul de blocare (52). 0°–47° (dreapta) ≤44° (dreapta/stânga) – Desfiletează şurubul de blocare (52). – Trage complet în afară şina opritoare reglabilă din partea dreaptă (5). – Ridică şina opritoare reglabilă şi trage-o în sus. 0°–47° (dreapta) ≥45° (dreapta/stânga) Reglarea amortizării braţului culisant (consultăimagineaF) Mecanismul de culisare al braţului culisant (28) este prereglat din fabrică şi nu are amortizare în momentul livrării sculei electrice. Poţi regla individual amortizarea mecanismului de culisare reglând amortizorul (53): dură – mişcări de lucru controlate; moale – tăieri rapide cu ferăstrăul. – Desfiletează ambele şuruburi de reglare (54) cu ajutorul cheii hexagonale (4 mm) (17) pentru o amortizare mai moale – sau – strânge ambele şuruburi de reglare (54) pentru o amortizare mai dură. Fixarea piesei de prelucrat (consultă imaginea G) Pentru garantarea unei siguranţe de lucru optime, piesa de prelucrat trebuie să fie întotdeauna bine fixată. Nu prelucra piese care sunt prea mici pentru a putea fi fixate. – Apasă strâns piesa de prelucrat pe şinele opritoare (6) şi (5). – Introdu menghina din pachetul de livrare (19) într‑una din găurile (55) prevăzute în acest scop. – Desfiletează şurubul-fluture şi reglează menghina potrivit piesei de prelucrat. Strânge din nou ferm şurubul-fluture. – Strânge ferm bara filetată (57) pentru a fixa astfel piesa de prelucrat. Desprinderea piesei de prelucrat – Pentru desfacerea menghinei, roteşte în sens antiorar bara filetată (57). Reglarea unghiurilor de îmbinare pe colţ în plan orizontal şi vertical Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceţi. În acest scop, aveţi nevoie de experienţă şi de o sculă specială corespunzătoare. Această operaţie se execută rapid şi fiabil la un centru de service Bosch. u Înainte de debitare, strânge întotdeauna ferm maneta de fixare (11) . În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat. Reglarea unghiurilor de îmbinare pe colţ în plan orizontal Reglarea unghiurilor de îmbinare pe colţ standard în plan orizontal (consultaţi imaginea H) Pentru reglarea rapidă şi precisă a unghiurilor de îmbinare pe colţ utilizate frecvent, masa de lucru pentru ferăstrău este prevăzută cu marcaje crestate (15): stânga dreapta

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Detensionaţi maneta de fixare (11) în cazul în care aceasta este strânsă. – Trageţi pârghia (12) şi rotiţi masa de lucru pentru ferăstrău (38) spre stânga sau dreapta, până în dreptul marcajului crestat dorit. – Eliberaţi din nou pârghia. Pârghia trebuie să se fixeze perceptibil în marcajul crestat. – Strângeţi din nou maneta de fixare (11). Reglarea unghiurilor de îmbinare pe colţ standard în plan orizontal opţionale (consultaţi imaginea I) Ughiul de îmbinare pe colţ în plan orizontal poate fi reglat într‑un domeniu de la 52° (pe partea stângă) până la 60° (pe partea dreaptă). – Detensionaţi maneta de fixare (11) în cazul în care aceasta este strânsă. – Trageţi pârghia (12) şi, simultan, apăsaţi clema de blocare (10) până când se înclichetează în canelura corespunzătoare. Astfel, masa de lucru pentru ferăstrău se poate deplasa liber. – Rotiţi spre stânga sau spre dreapta masa de lucru pentru ferăstrău (38) cu ajutorul manetei de fixare până când indicatorul de unghiuri (58) indică unghiul de îmbinare pe colţ în plan orizontal dorit. – Strângeţi din nou maneta de fixare (11). – Pentru a detensiona din nou pârghia (12) (la reglarea unghiurilor de îmbinare pe colţ standard în plan orizontal), trageţi pârghia în sus. Clema de blocare (10) sare înapoi, revenind în poziţia sa iniţială, iar pârghia (12) va putea fi din nou fixată în marcajele crestate (15). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)322 | Română Reglarea unghiului de îmbinare pe colţ în plan vertical Ughiul de îmbinare pe colţ în plan vertical poate fi reglat într‑un domeniu de la 47° (pe partea stângă) până la 47° (pe partea dreaptă). Pentru reglarea rapidă şi precisă a unghiurilor de îmbinare pe colţ în plan vertical utilizate frecvent, sunt prevăzute poziţii de oprire pentru unghiurile de 0°, 22,5°, 45° şi 47°. Reglarea domeniul unghiurilor de îmbinare pe colţ în plan vertical din partea stângă (de la 45° până la 0°) – Trage complet afară şina opritoare reglabilă din partea stângă (5). – Detensionează mânerul de tensionare (13). – Rabatează spre stânga braţul culisant (28) acţionând mânerul (1) până când indicatorul de unghiuri (33) indică unghiurile de înclinare în plan vertical dorite. – Ţine braţul culisant (28) în această poziţie şi tensionează din nou ferm mânerul de tensionare (13). Forţa de strângere a mânerului de tensionare trebuie să asigure menţinerea poziţiei braţului culisant pentru orice unghi de înclinare în plan vertical dorit. Reglarea domeniul unghiurilor de înclinare în plan vertical din partea dreaptă (de la 0° până la 45°) (consultăimagineaJ) – Trage complet în afară şina opritoare reglabilă din partea dreaptă (5). – Detensionează mânerul de tensionare (13). – Basculează puţin spre stânga braţul culisant (28) acţionând mânerul (1) pentru a-l scoate din poziţia de 0° şi roteşte butonul rotativ (39) până când este indicat domeniul unghiurilor de înclinare în plan vertical dorit. – Basculează spre dreapta braţul culisant (28) acţionând mânerul (1) până când indicatorul de unghiuri (21) indică unghiul de înclinare dorit. – Ţine braţul culisant (28) în această poziţie şi tensionează din nou ferm mânerul de tensionare (13). Forţa de strângere a mânerului de tensionare trebuie să asigure menţinerea poziţiei braţului culisant pentru orice unghi de înclinare în plan vertical dorit. Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 0° Pentru a putea regla din nou uşor unghiul de îmbinare pe colţ standard în plan vertical la 0°, fixaţi butonul rotativ (39) în domeniul unghiurilor de îmbinare pe colţ în plan vertical din stânga. – Basculaţi braţul culisant din dreapta (28) deasupra poziţiei de 0°. Reglarea domeniului total al unghiurilor de îmbinare pe colţ în plan vertical (de la –47° la +47°) – Trage complet în afară ambele şine opritoare reglabile (5). – Detensionează mânerul de tensionare (13). – Basculează puţin spre stânga braţul culisant (28) acţionând mânerul (1) pentru a-l scoate din poziţia de 0° şi roteşte butonul rotativ (39) până când este indicat domeniul unghiurilor de înclinare în plan vertical dorit. – Basculează spre stânga sau dreapta braţul culisant (28) acţionând mânerul (1) până când indicatorul de unghiuri (33) sau (21) indică unghiurile de înclinare în plan vertical dorite. – Ţine braţul culisant (28) în această poziţie şi tensionează din nou ferm mânerul de tensionare (13). Forţa de strângere a mânerului de tensionare trebuie să asigure menţinerea poziţiei braţului culisant pentru orice unghi de înclinare în plan vertical dorit. Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 22,5° (consultaţi imaginea K) Trageţi complet afară butonul de reglare (34) şi rotiţi-l la 90°. Apoi basculaţi braţul culisant (28) acţionând mânerul (1) până când braţul culisant se înclichetează perceptibil. Punere în funcţiune Conectarea (consultăimagineaL) – Pentru conectarea sculei electrice, împinge mai întâi piedica de pornire (2) spre mijloc, iar apoi apasă comutatorul de pornire/oprire (59) şi menţine-l apăsat. Observaţie: Din considerente privind siguranţa, întrerupătorul pornit/oprit (59) nu poate fi blocat, ci trebuie apăsat neîntrerupt, în timpul funcţionării ferăstrăului. Oprire – Pentru oprire, eliberaţi întrerupătorul pornit/oprit (59). Limitarea curentului de pornire Limitatorul electronic al curentului de pornire limitează puterea în momentul conectării sculei electrice, permiţând utilizarea acesteia prin racordarea la un circuit electric protejat de o siguranţă de 16 A. Notă: Dacă, imediat după pornire, scula electrică funcţionează la turaţie maximă, înseamnă că limitatorul curentului de pornire şi protecţia împotriva repornirii s-au defectat. Scula electrică trebuie trimisă neîntârziat la un centru de asistenţă service. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 323 Instrucţiuni de lucru Instrucţiuni generale privind tăierea cu ferăstrăul Marcarea liniei de tăiere (consultaţi imaginea M) Două fascicule laser vă indică lăţimea de tăiere a pânzei de ferăstrău. Astfel puteţi poziţiona exact piesa de prelucrat în vederea debitării, fără a deschide apărătoarea-disc. – Conectaţi fasciculele laser cu ajutorul comutatorului (60). – Reglaţi marcajul de tăiere pe piesa de prelucrat între cele două linii laser. Observaţie: Înainte de efectuarea tăierii, verificaţi dacă linia de tăiere este indicată corect Reglarea laserului. Fasciculele laser se pot deregla, de exemplu, din cauza vibraţiilor datorate unei utilizări intensive a sculei electrice. Poziţia operatorului (consultaţi imaginea N) u Nu vă postaţi pe aceeaşi linie cu pânza de ferăstrău, în faţa sculei electrice, ci poziţionaţi-vă întotdeauna lateral faţă de pânza de ferăstrău. În acest mod corpul vă va fi protejat în cazul unui posibil recul. – Feriţi‑vă mâinile, degetele şi braţele de pânza de ferăstrău care se roteşte. – Nu vă încrucişaţi braţele în faţa braţului culisant (28). Înlocuirea plăcilor intermediare (consultaţi imaginea O) Plăcile intermediare roşii (9) se pot uza după o utilizare mai îndelungată a sculei electrice. Înlocuiţi plăcile intermediare defecte. – Aduceţi scula electrică în poziţia de lucru. – Deşurubaţi şuruburile (61) cu ajutorul cheii hexagonale (4 mm) (17) şi extrageţi plăcile intermediare vechi. – Montaţi noua placă intermediară din partea dreaptă. – Înşurubaţi placa intermediară cu şuruburile (61) cât mai departe posibil spre dreapta, astfel încât întreaga lungime a pânzei de ferăstrău să nu intre în contact cu placa intermediară. – Repetaţi etapele de lucru în mod analog la montarea noii plăci intermediare din partea stângă. Dimensiunile admise pentru piesele de prelucrat Dimensiunile maxime ale pieselor de prelucrat: unghi de înclinare în plan orizontal unghi de înclinare în plan vertical înălţime x lăţime [mm] Piesa de prelucrat pe şina opritoare Piesa de prelucrat pe distanţier (accesoriu) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (stânga) 51 x 341 51 x 295 0° 45° (dreapta) 38 x 341 38 x 295 45° 45° (stânga) 51 x 240 51 x 200 45° 45° (dreapta) 38 x 240 38 x 200 Dimensiune minimă piesă de prelucrat (= toate piesele de prelucrat care pot fixate în partea stângă sau dreaptă a pânzei de ferăstrău cu ajutorul menghinei (19) din pachetul de livrare): 160 x 335 mm (lungime x lăţime) Adâncimea maximă de tăiere (0°/0°): 104 mm Tăiere cu ferăstrăul Debitare fără mişcare de tracţiune (retezare) (consultăimagineaP) – Împinge complet spre înapoi braţul culisant (28) şi blochează-l în această poziţie. Asigură-te că limitatorul de reglare a adâncimii (30) este împins complet în interior şi că, la deplasarea braţului culisant, şurubul de reglare (29) trece prin degajare fără a atinge limitatorul de reglare a adâncimii. – Fixează ferm piesa de prelucrat în funcţie de dimensiunile acesteia. – Dacă este necesar, reglează unghiul de înclinare dorit (în plan orizontal şi/sau vertical). – Porneşte scula electrică. – Coboară lent braţul culisant (28) cu mânerul (1). – Debitează cu avans uniform piesa de prelucrat. – Deconectează scula electrică şi aşteaptă ca pânza de ferăstrău să se oprească complet. – Ridică lent braţul culisant (28). Debitarea cu mişcare de tracţiune (consultaţi imaginea

u Prindeţi ferm de mâner scula electrică atât înainte de pornire, cât şi pe întreaga durată a procesului de tăiere. În timpul debitării, efectuaţi o mişcare controlată cu braţul culisant. Într-un moment de neatenţie, braţul culisant cu deplasare extrem de uşoară poate provoca răniri grave. – Deblochează braţul culisant (28). Verifică, trăgând afară şi apoi împingând înapoi braţul culisant (28), dacă întregul mecanism de culisare este funcţional. – Fixează ferm piesa de prelucrat în funcţie de dimensiunile acesteia. – Dacă este necesar, reglează unghiul de înclinare dorit (în plan orizontal şi/sau vertical). Bosch Power Tools 1 609 92A 5RR | (02.07.2020)324 | Română – Trage braţul culisant (28) cu mânerul (1) la o parte de pe şina opritoare (6) până când pânza de ferăstrău ajunge în faţa piesei de prelucrat. – Porneşte scula electrică. – Coboară lent braţul culisant (28) cu mânerul (1). – Acum împinge braţul culisant (28) în direcţia şinei opritoare (6) şi debitează cu avans uniform piesa de prelucrat. – Deconectează scula electrică şi aşteaptă ca pânza de ferăstrău să se oprească complet. – Ridică lent braţul culisant (28). Debitarea pieselor de prelucrat la aceeaşi lungime (consultăimagineaR) Pentru debitarea uşoară la aceeaşi lungime a pieselor de prelucrat, poţi utiliza limitatorul de reglare a lungimii (36) (accesoriu). Poţi monta limitatorul de reglare a lungimii pe ambele părţi ale prelungirii mesei de lucru pentru ferăstrău (7). – Desfiletează şurubul de blocare (35) şi ridică limitatorul de reglare a lungimii (36) deasupra şurubului de fixare (62). – Strânge din nou ferm şurubul de blocare (35). – Reglează lungimea dorită a prelungirii mesei de lucru pentru ferăstrău (7). Reglarea limitatorului de adâncime (tăierea unei caneluri) (consultaţi imaginea S) Limitatorul de reglare a adâncimii trebuie deplasat atunci când debitaţi o canelură sau când doriţi să utilizaţi un distanţier. – Basculaţi în exterior limitatorul de reglare a adâncimii (30). – Rabataţi braţul culisant (28) cu mânerul (1) în poziţia dorită. – Rotiţi şurubul de reglare (29) până când capătul acestuia atinge limitatorul de reglare a adâncimii (30). – Ridicaţi lent braţul culisant (28). Piese de lucru speciale Atunci când tai piese de prelucrat îndoite sau rotunde, acestea trebuie asigurate în mod special împotriva alunecării. La linia de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între piesa de prelucrat, şina opritoare şi masa de lucru pentru ferăstrău. Dacă este necesar, va trebui să confecţionezi suporturi speciale. Prelucrarea şipcilor profilate Şipcile profilate pot fi prelucrate în două moduri diferite: Poziţionarea piesei de prelucrat şipcă pentru pardoseală şipcă pentru tavan – sprijinite pe şina opritoare Poziţionarea piesei de prelucrat şipcă pentru pardoseală şipcă pentru tavan – aşezate plan pe masa de lucru pentru ferăstrău Mai departe, în funcţie de lăţimea şipcii profilate, puteţi executa tăierea cu sau fără mişcare de tracţiune. După reglarea unghiului de îmbinare pe colţ (în plan orizontal şi/sau vertical), executaţi întotdeauna mai întâi o tăiere de probă pe nişte deşeuri de lemn. Verificarea şi refacerea reglajelor de bază Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceţi. În acest scop, aveţi nevoie de experienţă şi de o sculă specială corespunzătoare. Această operaţie se execută rapid şi fiabil la un centru de service Bosch. Reglarea laserului Observaţie: Pentru testarea funcţiei laser, scula electrică trebuie să fie racordată la reţeaua de alimentare cu energie electrică. u În timpul reglării laserului (deexemplu, la deplasarea braţului sculei), nu acţionaţi în niciun caz comutatorul de pornire/oprire. O pornire involuntară a sculei electrice poate provoca răniri. – Aduceţi scula electrică în poziţie de lucru. – Rotiţi masa de lucru pentru ferăstrău (38) până la marcajul crestat (15) pentru 0°. Pârghia (12) trebuie să se fixeze sonor în marcajul crestat. Verificarea (consultaţi imaginea T1) – Trasaţi pe piesa de lucru o linie de tăiere dreaptă. – Coborâţi lent braţul culisant (28) cu mânerul (1). – Îndreptaţi piesa de prelucrat astfel încât dinţii pânzei de ferăstrău să se alinieze la linia de tăiere. – Fixaţi piesa de prelucrat în această poziţie şi ridicaţi din nou lent braţul culisant. – Fixaţi prin strângere piesa de prelucrat . – Conectaţi fasciculele laser cu ajutorul comutatorului (60). Fasciculele laser trebuie să se afle, pe întreaga lungime, la aceeaşi distanţă în stânga şi dreapta faţă de linia de tăiere marcată pe piesa de prelucrat, chiar şi atunci când se coboară braţul culisant. Scoaterea capacului de protecţie a laserului (consultaţi imaginea T2) – Desfiletaţi cele două şuruburi (63) de la capacul de protecţie a laserului (27) cu ajutorul cheii hexagonale (4 mm) (17). Observaţie: Pentru a ajunge la şurubul anterior al capacului de protecţie a laserului, trebuie să basculaţi puţin în jos braţul culisant până când cheia hexagonală va putea fi introdusă prin una din fantele apărătoarei-disc. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsRomână | 325 Reglarea alinierii la nivel (consultaţi imaginea T3) – Scoateţi capacul de protecţie a laserului (27).

1. Reglarea fasciculului laser din partea dreaptă:

– Rotiţi şurubul de reglare din spate (64) cu ajutorul cheii hexagonale (18) până când fasciculul laser din partea dreaptă este paralel pe întreaga lungime cu linia de tăiere marcată pe piesa de lucru. Fasciculul laser din partea stângă este de asemenea deplasat. O rotire executată în sens antiorar deplasează fasciculul laser de la stânga la dreapta, iar o rotire în sens orar deplasează fasciculul laser de la dreapta la stânga.

2. Reglarea fasciculului laser din partea stângă:

– Rotiţi şurub de reglare din faţă (64) cu ajutorul cheii hexagonale (18) până când fasciculul laser din partea stângă se află la aceeaşi distanţă faţă de linia de tăiere marcată piesa de prelucrat ca şi fasciculul laser din partea dreaptă. O rotire executată în sens antiorar deplasează fasciculul laser de la stânga la dreapta, iar o rotire în sens orar deplasează fasciculul laser de la dreapta la stânga. – Fixaţi la loc capacul de protecţie a laserului (27). Reglarea paralelismului (consultaţi imaginea T4) – Scoateţi capacul de protecţie a laserului (27). – Desfiletaţi şurubul de fixare (65) (cu aproximativ 1–2 rotaţii) cu ajutorul cheii hexagonale (18). Nu deşurubaţi complet şurubul. – Deplasaţi spre dreapta sau stânga placa de montaj a laserului, până când fasciculele laser sunt paralele pe întreaga lungime cu linia de tăiere marcată pe piesa de prelucrat. – Ţineţi placa de montaj a laserului în această poziţie şi strângeţi din nou ferm şurubul de fixare (65). – După reglare, verificaţi din nou paralelismul cu linia de tăiere. Dacă este necesar, reglaţi din nou fasciculele laser cu ajutorul şuruburilor de reglare (64). – Fixaţi la loc capacul de protecţie a laserului (27). Reglarea abaterii laterale la deplasarea braţului culisant (consultaţi imaginea T5) – Scoateţi capacul de protecţie a laserului (27). – Desfiletaţi ambele şuruburi de fixare (66) (cu aproximativ 1–2 rotaţii) cu ajutorul cheii hexagonale (18). Nu desfiletaţi complet şuruburile. – Deplasaţi carcasa laserului spre dreapta sau stânga, până când fasciculele laser nu mai deviază lateral în momentul deplasării descendente a braţului culisant. – După reglare, verificaţi din nou paralelismul cu linia de tăiere. Dacă este necesar, reglaţi din nou fasciculele laser cu ajutorul şuruburilor de reglare (64). – Ţineţi carcasa laserului în această poziţie şi strângeţi din nou bine şuruburile de fixare (66). – Fixaţi la loc capacul de protecţie a laserului (27). Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 0° – Aduceţi scula electrică în poziţie de transport. – Rotiţi masa de lucru pentru ferăstrău (38) până la marcajul crestat (15) pentru 0°. Pârghia (12) trebuie să se fixeze perceptibil în marcajul crestat. Verificare (consultaţi imaginea U1) – Reglaţi şablonul de unghiuri la 90° şi aşezaţi-l pe masa de lucru pentru ferăstrău (38). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (40) pe întreaga lungime. Reglarea (consultaţi imaginea U2) – Detensionaţi pârghia de strângere (13). – Desfiletaţi ambele şuruburi de reglare (67) (cu cel puţin 1 rotaţie) cu ajutorul unei chei tubulare (10 mm). – Desfiletaţi şurubul de reglare (69) (cu aproximativ 3 rotaţii) cu ajutorul cheii hexagonale (4 mm) (17). – Rotiţi şurubul de reglare (68) cu ajutorul cheii hexagonale (4 mm) (17) în sens orar sau antiorar, până când braţul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime. – Strângeţi din nou ferm pârghia de strângere (13). După aceea strângeţi din nou bine, mai întâi şurubul de reglare (69) şi apoi şuruburile de reglare (67). În cazul în care, după reglare, indicatoarele de unghiuri (33) şi (21) nu vor fi coliniare cu marcajele de 0° de pe scala (32), desfiletaţi şuruburile de fixare ale indicatoarelor de unghiuri utilizând o şurubelniţă cu capul în cruce şi aliniaţi indicatoarele de unghiuri de-a lungul marcajelor de 0°. Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 45° (stânga) – Aduceţi scula electrică în poziţia de lucru. – Rotiţi masa de lucru pentru ferăstrău (38) până la marcajul crestat (15) pentru 0°. Pârghia (12) trebuie să se fixeze perceptibil în marcajul crestat. – Trageţi complet în afară şina opritoare reglabilă din partea stângă (5). – Detensionaţi pârghia de strângere (13) şi rabataţi braţul culisant acţionând mânerul (1) până la opritor, spre stânga (45°). Verificare (consultaţi imaginea V1) – Reglaţi şablonul de unghiuri la 45° şi aşezaţi-l pe masa de lucru pentru ferăstrău (38). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (40) pe întreaga lungime. Reglarea (consultaţi imaginea V2) – Rotiţi şurubul de reglare (70) cu ajutorul unei chei fixe (8 mm) în sens orar sau antiorar, până când braţul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime. – Strângeţi din nou ferm pârghia de strângere (13). Dacă, după reglare, indicatoarele de unghiuri (33) şi (21) nu sunt coliniare cu marcajele de 45° ale scalei (32), verificaţi mai întâi încă o dată reglajul de 0° pentru unghiul de îmbinare pe colţ în plan vertical şi indicatoarele de unghiuri. Apoi reglaţi din nou unghiul de îmbinare pe colţ în plan vertical de 45°. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)326 | Română Reglarea unghiului de îmbinare pe colţ standard în plan vertical la 45° (dreapta) – Aduceţi scula electrică în poziţia de lucru. – Rotiţi masa de lucru pentru ferăstrău (38) până la marcajul crestat (15) pentru 0°. Pârghia (12) trebuie să se fixeze perceptibil în marcajul crestat. – Trageţi complet în afară şina opritoare reglabilă din partea dreaptă (5). – Detensionaţi pârghia de strângere (13). – Basculaţi puţin spre stânga braţul culisant acţionând mânerul (1) pentru a-l scoate din poziţia de 0° şi rotiţi butonul rotativ (39) până când este prezentat domeniul unghiurilor de îmbinare pe colţ în plan vertical dorit. – Basculaţi braţul culisant acţionând mânerul (1) până la opritor, spre dreapta(45°). Verificare (consultaţi imaginea W1) – Reglaţi şablonul de unghiuri la 135° şi aşezaţi-l pe masa de lucru pentru ferăstrău (38). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (40) pe întreaga lungime. Reglarea (consultaţi imaginea W2) – Rotiţi şurubul de reglare (71) cu ajutorul unei chei fixe (8 mm) în sens orar sau antiorar, până când braţul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime. – Strângeţi din nou ferm pârghia de strângere (13). Dacă, după reglare, indicatoarele de unghiuri (33) şi (21) nu sunt coliniare cu marcajele de 45° ale scalei (32), verificaţi mai întâi încă o dată reglajul de 0° pentru unghiul de îmbinare pe colţ în plan vertical şi indicatoarele de unghiuri. Apoi reglaţi din nou unghiul de îmbinare pe colţ în plan vertical de 45°. Alinierea scalei pentru unghiuri de îmbinare pe colţ în plan orizontal – Aduceţi scula electrică în poziţia de lucru. – Rotiţi masa de lucru pentru ferăstrău (38) până la marcajul crestat (15) pentru 0°. Pârghia (12) trebuie să se fixeze perceptibil în marcajul crestat. Verificare (consultaţi imaginea X1) – Reglaţi un şablon de unghiuri la 90° şi puneţi-l între şina opritoare (6) şi pânza de ferăstrău (40) pe masa de lucru pentru ferăstrău (38). Braţul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (40) pe întreaga lungime. Reglarea (consultăimagineaX2) – Desfiletează toate cele patru şuruburi de reglare (72) cu ajutorul cheii hexagonale (4mm) (17) şi răsuceşte masa de lucru pentru ferăstrău (38) împreună cu scala (37), până când braţul şablonului de unghiuri este paralel pe întreaga lungime cu pânza de ferăstrău. – Strânge din nou ferm şuruburile. În cazul în care, după reglare, indicatorul de unghiuri (58) nu este coliniar cu marcajul de 0° de pe scală (37), desfiletează şurubul (73) cu ajutorul unei şurubelniţe cu cap în cruce şi aliniază indicatorul de unghiuri de-a lungul marcajului de 0°. Reglarea forţei de strângere a pârghiei de strângere (13) (consultaţi imaginea Y) Forţa de strângere a pârghiei de strângere (13) poate fi reglată ulterior. Verificarea – Forţa de strângere a pârghiei de strângere trebuie să asigure menţinerea poziţiei braţului culisant pentru orice unghi de îmbinare pe colţ în plan vertical dorit. Reglarea – Detensionaţi pârghia de strângere (13). – Rotiţi şurubul de reglare (74) în sens antiorar ajutorul unei chei tubulare (17 mm), pentru a reduce forţa de strângere sau rotiţi-l în sens orar pentru a o creşte. – Reglaţi un unghi de îmbinare pe colţ în plan vertical, tensionaţi din nou pârghia de strângere (13) şi verificaţi dacă a fost atinsă forţa de strângere dorită. Transportul (consultă imaginea Z) Înainte de transportarea sculei electrice, trebuie să parcurgi următoarele etape: – Împinge complet spre înapoi braţul culisant (28) şi blochează-l în această poziţie. – Asigură-te că limitatorul de reglare a adâncimii (30) este împins complet în interior şi că, la deplasarea braţului culisant, şurubul de reglare (29) trece prin degajare fără a atinge limitatorul de reglare a adâncimii. – Împinge în jos braţul culisant până când dispozitivul de siguranţă la transport (31) este apăsat complet în interior – Împinge complet în interior prelungirile mesei de lucru pentru ferăstrău (7). – Reglează un unghi de înclinare în plan vertical de 0° şi strânge ferm mânerul de tensionare (13). – Roteşte spre stânga masa de lucru pentru ferăstrău (38) până la opritor şi strânge maneta de fixare (11). – Prinde cablul de alimentare electrică cu banda cu prindere cu arici (75). – Scoate toate accesoriile care nu pot fi fixate strâns pe scula electrică. – În vederea transportului, depozitează pânzele de ferăstrău neutilizate într-un recipient închis dacă este posibil. – Pentru transport, introdu-le în poziţie orizontală în mânerele încastrate (16) de la masa de lucru pentru ferăstrău. u Pentru transportul sculei electrice utilizează numai dispozitivele de transport şi în niciun caz dispozitivele de protecţie, braţul culisant sau mânerul. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsБългарски | 327 u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranţei în timpul utilizării, această operaţie se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch. Apărătoarea trebuie întotdeauna să se poată mişca liber şi să se închidă automat. De aceea, menţineţi permanent curată zona din jurul apărătorii. – După fiecare proces de lucru, îndepărtează praful şi aşchiile cu ajutorul unei pensule. – Curăţă cu regularitate rola culisantă (20) şi braţul culisant (28). Accesorii Număr de identificare Menghină 1 609 B06 203 Plăci intermediare 1 609 B04 470 Sac de colectare a prafului 1 609 B05 010 Adaptor de aspirare 2 607 001 977 Masă de lucru GTA 2500 W 0 601 B12 100 Masă de lucru GTA 3800 0 601 B24 000 Aspirator special pentru lemn GAS 35 M AFC 0 601 9C3 100 Pânze de ferăstrău pentru lemn şi placaje, paneluri şi şipci Pânză de ferăstrău de 305 x 30 mm, 60 de dinţi

Pânze de ferăstrău pentru materiale plastice şi metale neferoase Pânză de ferăstrău de 305 x 30 mm, 96 de dinţi

Pânză de ferăstrău de 305 x 30 mm, 96 de dinţi

Pânze de ferăstrău pentru toate tipurile de parchet laminat Pânză de ferăstrău de 305 x 30 mm, 96 de dinţi

Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE privind sculele şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu- ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce- le ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Ferăstrău circular staţionar cu sanie de glisare Număr de identificare
