– Dajte elektrické náradie do prepravnej polohy. – Otočte rezací stôl (38) až po zárez (15) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. Kontrola (pozri obrázok U1) – Nastavte uhlomer na 90° apoložte ho na rezací stôl (38). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (40) po celej dĺžke. Nastavenie (pozri obrázok U2) – Uvoľnite aretačnú rukoväť (13). – Uvoľnite obidve nastavovacie skrutky (67) (minimálne o1 otočenie) pomocou nástrčného kľúča (10mm). – Uvoľnite upevňovaciu skrutku (69) (približne o3 oto- čenia) inbusovým kľúčom (4 mm) (17). – Zatočte alebo vytočte nastavovaciu skrutku (68) inbuso- vým kľúčom (4 mm) (17) tak, aby rameno uhlomera líco- valo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Potom utiahnite znova najprv nastavovaciu skrutku (69) apotom nastavo- vaciu skrutku (67). Ak nie sú ukazovatele uhla (33) a(21) po nastavení vjednej línii so značkami 0° na stupnici (32), uvoľnite upevňovacie skrutky ukazovateľov uhlov pomocou krížového skrutkovača anastavte ukazovatele uhla pozdĺž značiek 0°. Nastavenie štandardného vertikálneho uhla zošikmenia 45° (vľavo) – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (38) až po zárez (15) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. – Vytiahnite ľavú prestaviteľnú dorazovú lištu (5) úplne smerom von. – Uvoľnite aretačnú rukoväť (13) aklzné rameno otočte za rukoväť (1) až na doraz doľava (45°). Kontrola (pozri obrázok V1) – Nastavte uhlomer na uhol 45° apoložte ho na rezací stôl (38). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (40) po celej dĺžke. Nastavenie (pozri obrázok V2) – Zatočte alebo vytočte nastavovaciu skrutku (70) vidlico- vým kľúčom (8 mm) tak, aby rameno uhlomera lícovalo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Ak nie sú ukazovatele uhlov (33) a(21) po nastavení vjednej línii so značkami 45° na stupnici (32), prekontroluj- te znova najprv nastavenie hodnoty 0° pre vertikálny uhol zo- šikmenia aukazovatele uhlov. Potom zopakujte nastavenie vertikálneho uhla zošikmenia 45°. Nastavenie štandardného vertikálneho uhla zošikmenia 45° (vpravo) – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (38) až po zárez (15) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. – Vytiahnite pravú prestaviteľnú dorazovú lištu (5) úplne smerom von. – Uvoľnite aretačnú rukoväť (13). – Vyklopte klzné rameno za rukoväť (1) zpolohy 0° mierne doľava aotočný gombík (39) otáčajte, kým sa nezobrazí pravý vertikálny rozsah uhla zošikme- nia. – Otočte klzné rameno za rukoväť (1) až na doraz smerom doprava (45°). Kontrola (pozri obrázok W1) – Nastavte uhlomer na 135° apoložte ho na rezací stôl (38). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (40) po celej dĺžke. Nastavenie (pozri obrázok W2) – Zatočte alebo vytočte nastavovaciu skrutku (71) vidlico- vým kľúčom (8 mm) tak, aby rameno uhlomera lícovalo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Ak nie sú ukazovatele uhlov (33) a(21) po nastavení vjednej línii so značkami 45° na stupnici (32), prekontroluj- te znova najprv nastavenie hodnoty 0° pre vertikálny uhol zo- šikmenia aukazovatele uhlov. Potom zopakujte nastavenie vertikálneho uhla zošikmenia 45°. Nastavenie stupnice pre horizontálne uhly zošikmenia – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (38) až po zárez (15) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. Kontrola (pozri obrázok X1) – Nastavte uhlomer na uhol 90° apoložte ho medzi dorazo- vú lištu (6) apílový list (40) na rezací stôl (38). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (40) po celej dĺžke. Nastavenie (pozriobrázokX2) – Povoľte všetky štyri nastavovacie skrutky(72) kľúčom svnútorným šesťhranom (4mm)(17) aotočte rezací stôl(38) spoločne so stupnicou(37) tak, aby rameno uhlomera po celej dĺžke lícovalo spílovým listom. – Skrutky opäť utiahnite. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsSlovenčina | 247 Ak sa ukazovateľ uhla(58) nenachádza po nastavení vjednej línii so značkou 0° na stupnici(37), pomocou krížového skrutkovača povoľte skrutku(73) anastavte ukazovateľ uhla pozdĺž značky 0°. Nastavenie sily zovretia aretačnej rukoväti (13) (pozri obrázok Y) Sila zovretia aretačnej rukoväti (13) sa dá nastavovať. Kontrola – Zvieracia sila upínacej rukoväti musí pri každom ľubovoľ- nom vertikálnom uhle zošikmenia udržať klzné rameno vdanej polohe. Nastavenie – Uvoľnite aretačnú rukoväť (13). – Otáčajte nastavovaciu skrutku (74) pomocou nástrčného kľúča (17mm) proti smeru pohybu hodinových ručičiek, ak potrebujete silu zovretia znížiť alebo ju otáčajte vsmere pohybu hodinových ručičiek, ak potrebujete zvieraciu silu zvýšiť. – Nastavte vertikálny uhol zošikmenia, opäť dobre utiahnite aretačnú rukoväť (13) askontrolujte, či bola dosiahnutá požadovaná sila zovretia. Preprava (pozri obrázokZ) Predtým, ako budete elektrické náradie prepravovať, musíte vykonať nasledujúce kroky: – Posuňte klzné rameno(28) celkom dozadu azaistite ho vtejto polohe. – Skontrolujte, či je hĺbkový doraz(30) zatlačený celkom dovnútra ači sa nastavovacia skrutka(29) pri pohybe klz- ného ramena zmestí do výrezu bez toho, aby sa dotýkala hĺbkového dorazu. – Veďte klzné rameno smerom dole do takej polohy, aby sa prepravná poistka(31) dala celkom stlačiť smerom do- vnútra. – Predĺženie rezacieho stola(7) zasuňte úplne dovnútra. – Nastavte vertikálny uhol zošikmenia na 0° autiahnite are- tačnú rukoväť(13). – Otočte rezací stôl(38) až na doraz doľava autiahnite are- tačný gombík(11). – Zviažte dohromady sieťový kábel pomocou pásky so suchým zipsom (75). – Odstráňte všetko príslušenstvo, ktoré nemôže byť na elektrickom náradí pevne namontované. – Nepoužívané pílové listy majte pri preprave podľa mož- nosti uložené vnejakom uzavretom obale. – Pri prenášaní siahnite do priehlbín na prenášanie(16) po bokoch rezacieho stola. u Pri prenášaní elektrického náradia používajte len pre- pravné prvky náradia anikdy nepoužívajte na prenášanie ochranné prvky, klzné rameno alebo ru- koväť . Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať amusí sa samočinne uzavierať. Okolie výkyvného ochranné- ho krytu preto udržiavajte vždy včistote. – Po každej práci odstráňte prach atriesky pomocou štet- ca. – Pravidelne čistite klzný valček (20) aklzné rameno (28). Príslušenstvo Vecné číslo Zvierka 1 609 B06 203 Vkladacie platničky 1 609 B04 470 Vrecko na prach 1 609 B05 010 Odsávací adaptér 2 607 001 977 Pracovný stôl GTA2500 W 0 601 B12 100 Pracovný stôl GTA3800 0 601 B24 000 Vysávač na drevo GAS 35 M AFC 0 601 9C3 100 Pílové listy na rezanie dreva adoskového materiálu, ob- kladových materiálov ana lišty Pílový list 305 x 30 mm, 60 zubov 2 608 641 768 Pílové listy na rezanie plastov aneželezných kovov Pílový list 305 x 30 mm, 96 zubov 2 608 642 099 Pílový list 305 x 30 mm, 96 zubov 2 608 640 453 Pílové listy na všetky druhy laminátových podláh Pílový list 305 x 30 mm, 96 zubov 2 608 642 137 Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)248 | Magyar Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektric- kých aelektronických zariadení apodľa jej transpozície donárodného práva sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 249 mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások gérvágó fűrészek számára u A gérvágó fűrészek fa és fához hasonló anyagok vágá- sára szolgálnak, ezeket csiszoló-daraboló tárcsákkal fémes anyagok, pl. rudak, tőcsavarok stb. vágására használni tilos. A csiszolás során keletkező por a mozgó részek, -például az alsó védőbúra- beszorulásához vezet. A csiszolással végrehajtott vágásnál keletkező szikrák megégethetik az alsó védőbúrát, a felszakadásgátlót és az egyéb műanyag alkatrészeket. u Ahol csak lehet, használjon szorítókat a munkadarab rögzítésére. Ha a munkadarabot a kezével támasztja meg, akkor tartsa a kezét a fűrészlap mindkét oldalá- tól legalább 100mm távolságra. Ne használja ezt a fű- részt olyan munkadarabok vágására, amelyek túl ki- csik ahhoz, hogy biztonságosan rögzíteni lehessen, il- letve kézzel fogva lehessen tartani a vágás során azo- kat. Ha a kezét túl közel helyezi a fűrészlaphoz akkor a fű- részlap megérintése révén megnő a sérülés veszélye. u A munkadarabnak mozdulatlannak kell lennie, és azt hozzá kell rögzíteni vagy szorítani mind az ütközősín- hez, mind az asztalhoz. Ne tolja bele a munkadarabot a fűrészlapba és semmiképpen se vágjon szabad kézzel. A rögzítetlen vagy mozgó munkadarabok nagy sebesség- gel kirepülhetnek és sérüléseket okozhatnak. u Tolja keresztül a fűrészt a munkadarabon. Ne húzza keresztül a fűrészt a munkadarabon. Egy vágás végre- hajtásához emelje fel a fűrészfejet és húzza át, anélkül hogy vágna vele, a munkadarab felett, indítsa el a mo- tort, nyomja le a fűrészfejet és tolja keresztül a fű- részt a munkadarabon. Ha a fűrészfejet húzva végzi a vá- gást, akkor nagy a valószínűsége annak, hogy a fűrészlap felemelkedik a munkadarab tetejére és az egész fűrészlap nagy erővel a kezelő felé vágódik. u Sohase tegye keresztbe a kezét az előirányzott vágási vonalon keresztül, sem a fűrészlap előtt, sem a fűrész- lap mögött. Ha a munkadarabot ”keresztezett kézzel” tá- masztja meg, vagyis ha a bal kezével tartja a munkadara- bot a fűrészlap jobb oldalán, vagy fordítva, akkor ez na- gyon veszélyes. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)250 | Magyar u Se a faszilánkok eltávolításához, se más okból ne nyúl- jon egyik kezével sem az ütközősín mögé a fűrészlap- hoz 100 mm-nél kisebb távolságon belül, amíg a fű- részlap forog. A forgó fűrészlap és a keze közötti távolság talán nem jól érzékelhető, és a keze súlyos sérüléseket szenvedhet. u A vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meggörbült vagy megvetemedett, akkor szorítsa azt a kifelé görbülő felületével az ütközősín felé. Mindig gondoskodjon arról, hogy a vágási vonal mentén ne legyen rés a munkadarab, az ütközősín és az asztal között. A meggörbült vagy megvetemedett munkadarabok a vágás során elfordulhatnak vagy eltolód- hatnak és a vágás során hozzátapadhatnak a forgó fűrész- laphoz. A munkadarabban nem szabad szögeknek vagy más idegen tárgyaknak lenniük. u Ne használja a fűrészt, amíg a munkadarabon kívül bármely más tárgy, szerszám, faforgács stb. található az asztalon. A kisebb szilánkok vagy laza fadarabok vagy egyéb tárgyak, amelyek érintkezésbe juthatnak a forgó fű- részlappal, nagy sebességgel kirepülhetnek. u Egyszerre csak egy munkadarabot fűrészeljen. Az egy- másra rakott munkadarabokat nem lehet megfelelően le- rögzíteni, ezek a vágás során hozzátapadhatnak a fűrész- laphoz, vagy elmozdulhatnak. u A használat előtt gondoskodjon arról, hogy a gérvágó fűrész egy sík, stabil munkafelületre legyen helyezve vagy erősítve. Egy sík és stabil munkafelület csökkenti annak a kockázatát, hogy a gérvágó fűrész labilissá váljon. u Tervezze meg a munkát. Minden olyan alkalommal, amikor megváltoztatja a vízszintes vagy függőleges sarokillesztési szög beállítását, gondoskodjon arról, hogy az állítható ütközősín úgy legyen beállítva, hogy megfelelően megtámassza a munkadarabot és hogy sem a fűrészlappal, sem a védőberendezéssel ne ke- rülhessen érintkezésbe. Anélkül, hogy a fűrészt “BE”- kapcsolná és anélkül, hogy munkadarab lenne az aszta- lon, mozgassa végig a fűrészlapon, szimulálva a vágást, hogy biztos legyen benne, hogy az nem érhet hozzá és nem vághat bele az ütközősínbe. u Gondoskodjon megfelelő alátámasztásról, mint példá- ul asztal hosszabbítókról, fűrészbakokról, stb. az olyan munkadarabokhoz, amelyek szélesebbek vagy hosszabbak az asztal felső részénél. A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok meg- billenhetnek, ha nincsenek biztonságosan alátámasztva. Ha a levágott darab vagy a munkadarab megbillen, akkor felemelheti az alsó védőbúrkolatot vagy a fűrészlappal va- ló érintkezés következtében kirepülhet. u Ne kérjen meg másokat, hogy egy asztal hosszabbító helyett vagy bármily más módon azok támasszák meg a munkadarabot. Ha a munkadarab nincs stabilan megtá- masztva, akkor a vágás közben a fűrészlap meggörbülhet vagy a munkadarab elmozdulhat és beleránthatja a keze- lőt vagy a másik személyt a forgó fűrészlapba. u A levágott darabnak nem szabad beékelődnie, vagy bármely más okból hozzányomódnia a forgó fűrészlap- hoz. Hosszirányú ütközők használata esetén a levágott darab a forgó fűrészlaphoz szorulva beékelődhet és azt a fűrészlap nagy erővel kirepítheti. u Mindig használjon egy szorítót vagy egy megfelelő rögzítő szerkezetet a körkeresztmetszetű anyagok, mind például rudak vagy csövek vágásához. A rudak a vágás közben elgördülhetnek, ettől a fűrészlap beakad- hat, ”haraphat” és a munkadarabot a kezelő kezével együtt beránthatja a fűrészlapba. u Várja meg, hogy a fűrészlap elérje a teljes sebességét, mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti a munkadarab kirepülésének kockázatát. u Ha a munkadarab vagy a fűrészlap beékelődik, kap- csolja ki a gérvágó fűrészt. Várja meg, amíg az összes mozgó alkatrész leáll, majd húzza ki a csatlakozó du- gót a csatlakozó aljzatból és/vagy távolítsa el az akku- mulátorcsomagot. Ezután szabadítsa ki a beékelődött anyagot. Ha egy beékelődött munkadarabbal folytatja a munkát, elvesztheti az uralmát a berendezés felett, vagy megrongálhatja a gérvágó fűrészt. u A vágás befejezése után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg a fűrészlap leáll, mielőtt eltávolítaná a levágott darabot. A kezével a még forgó fűrészlap közelébe nyúlni veszélyes. u Tartsa szorosan a fogantyút, ha egy nem teljes vágást hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fű- részfej a lenti véghelyzetben lenne. A fűrész lefékezési folyamata ahhoz vezethet, hogy a berendezés a fűrészfe- jet hirtelen lefelé rántja és ez sérüléseket okozhat. u Tartsa tisztán a munkahelyét. Az anyagkeverékek külö- nösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat. u Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fűrészlapokat. Az életlen vagy hibá- san beállított fogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap bera- gadásához és visszarúgásokhoz vezetnek. u Erősen ötvözött gyorsacélból (HSS‑acélból) készült fűrészlapokat nem szabad használni. Az ilyen fűrészla- pok könnyen eltörhetnek. u Mindig csak helyes méretű és megfelelő rögzítő nyí- lással (például rombuszalakú vagy körkeresztmetsze- tű) ellátott fűrészlapokat használjon. Az olyan fűrészla- pok, amelyek nem felelnek meg a berendezés rögzítő al- katrészének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek. u Soha ne távolítsa el a levágott anyagmaradékokat, fa- forgácsot vagy hasonlókat a vágási tartományból, mi- közben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig a nyugalmi helyzetbe a szer- számkart és kapcsolja ki az elektromos kéziszerszámot. u A munka befejezése után ne érjen hozzá a fűrészlap- hoz, amíg az le nem hűlt. A fűrészlap a munka során igen forró lesz. u Vigyázat – ha az itt megadottól eltérő kezelő vagy sza- bályozó berendezéseket, vagy az itt megadottaktól el- 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 251 térő eljárást használ, ez veszélyes sugársérülésekhez vezethet. u Soha ne cserélje ki a készülékbe beépített lézert egy más típusú lézerre. A nem ehhez az elektromos kéziszer- számhoz illő lézer sérülésveszélyt okozhat. u Ne hajtson végre a lézerberendezésen semmiféle vál- toztatást. Az ezen használati utasításban megadott beál- lítási lehetőségeket veszélytelenül használhatja. Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersu- gárba. Ellenkező esetben a személyeket elva- kíthatja, baleseteket okozhat és megsértheti az érintett személy szemét. u Soha ne tegye felismerhetetlenné az elektromos kézi- szerszámon található figyelmeztető táblákat. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Szimbólumok és magyarázatuk 1.lézerosztály Soha ne tegye be a kezét a fűrészelési területre, amíg az elektromos kéziszer- szám működésben van. A fűrészlap megérintése sérülésveszéllyel jár. Viseljen porvédő álarcot. Viseljen védőszemüveget. Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség el- vesztéséhez vezethet. Veszélyes terület! Amennyire lehetsé- ges, tartsa távol a kezét, az ujjait és a karját ettől a területtől. Vigyázzon arra, hogy az ujjai ne kerül- jenek a siklókar mozgó részei közé. El- lenkező esetben az ujjai becsípődhetnek és komoly mértékben megsérülhetnek. Ø 30 Ø 305 mm Ügyeljen a fűrészlap méreteire. A lyuk át- mérőjének játékmentesen hozzá kell il- leszkednie a szerszámtengelyhez. Ha re- dukáló idomok alkalmazására van szük- ség, ügyeljen arra, hogy a redukáló idom méretei megfeleljenek a fűrészlap alap- vastagságának, a fűrészlap nyílásátmérő- Szimbólumok és magyarázatuk jének és a szerszámorsó átmérőjének. Lehetőleg a fűrészlappal együtt szállított redukáló idomokat használja. A fűrészlap átmérőjének meg kell felelnie a jelen megadott értéknek. Az elektromos kéziszerszámot a szállítás- hoz csak ezeknél a megjelölt pontoknál (fogóvájatok) vagy a szállítófogantyúnál fogva fogja meg. Sohase hordja az elektromos kéziszerszá- mot a siklókar fogantyújánál fogva. A lézer bekapcsolása A szorító fogantyú szét van nyitva: A függőleges sarkalószöget be lehet állí- tani. A szorító fogantyú össze van zárva: A berendezés fenntartja a csúszókar be- állított függőleges sarkalószögét. A függőleges sarkalószög beállításához szükséges lépéseket mutatja.

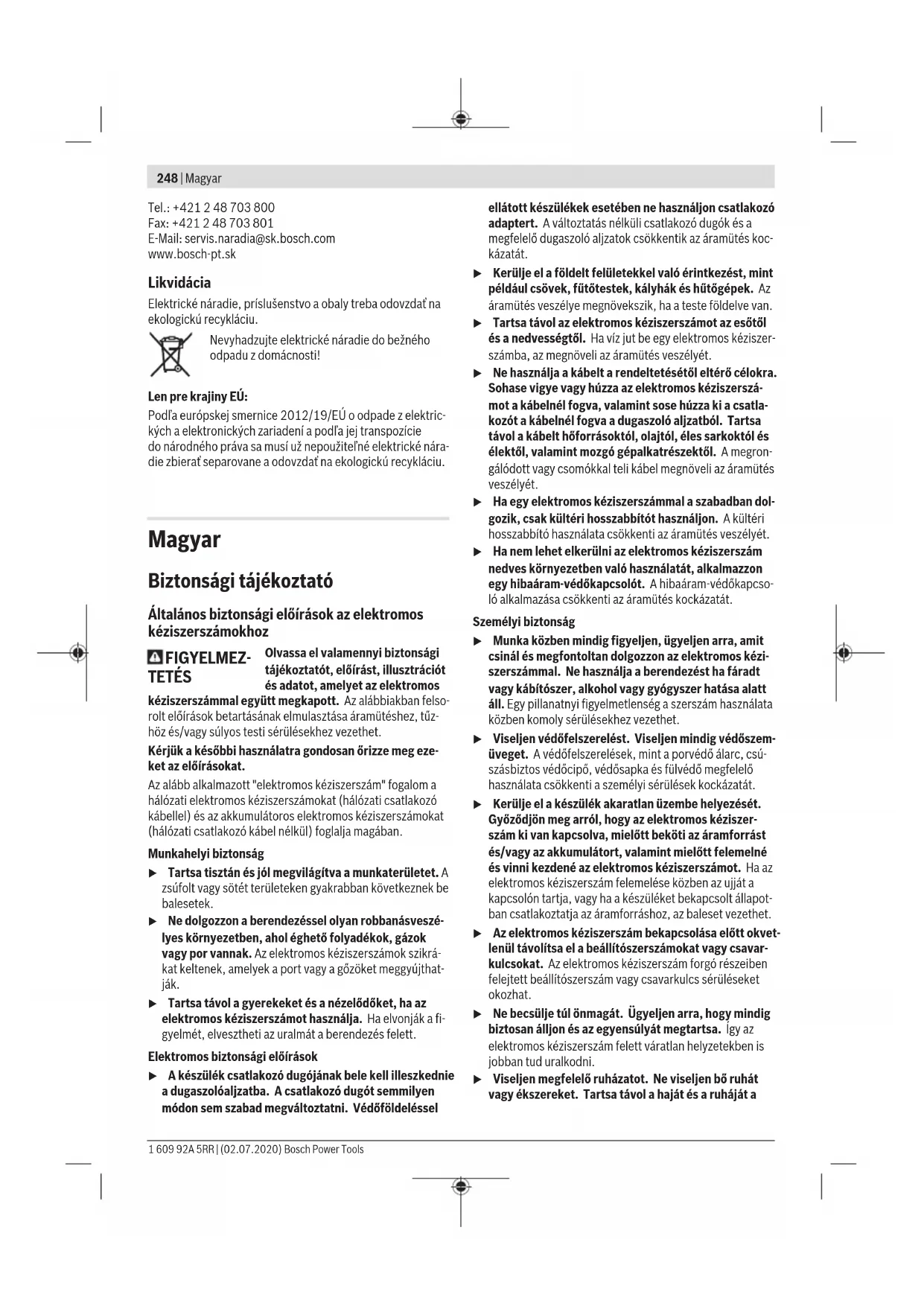

1. Oldja ki a szorítófogantyút

2. Hajtsa kissé balra a siklókart

3. Állítsa be a forgatógombbal kívánt füg-

gőleges sarkalószög tartományt A függőleges sarkalószög tartományok beállítása a forgatógombbal: A fűrészlap dőlésszöge balra (45°...0°) Bosch Power Tools 1 609 92A 5RR | (02.07.2020)252 | Magyar Szimbólumok és magyarázatuk A fűrészlap dőlésszöge jobbra (0°...45°) A siklókar teljes elforgatási tartománya (– 47°...+47°) A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A berendezésen –52° és +60° közötti vízszintes sar- kalószögeket, valamint 47° (a bal oldalon) és 47° (a jobb ol- dalon) közötti függőleges sarkalószögeket lehet beállítani. Az elektromos kéziszerszám teljesítménye kemény- és puha- fa, valamint faforgács- és farostlemezek fűrészelésére van méretezve. Megfelelő fűrészlapok alkalmazásával a berendezés alumíni- um és műanyag profilok fűrészelésére is alkalmas. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Fogantyú (2) A be-/kikapcsoló bekapcsolási reteszelője (3) Védőbúra (4) Lengő védőburkolat (5) Beállítható ütközősín (6) Ütközősín (7) Fűrészasztal hosszabbító (8) Szerelőfuratok (9) Felszakadásgátló betétlap (10) Reteszelő kapocs (11) Rögzítőgomb tetszőleges sarkalószögek beállításá- hoz (vízszintes) (12) Sarokillesztési szög beállító kar (vízszintes irány- ban) (13) Szorító fogantyú tetszőleges sarkalószögek beállítá- sára (függőleges) (14) Távtartó ütköző

(15) Standard-sarkalószög jelző bevágások (vízszintes) (16) Fogóvájatok (17) Belső hatlapos kulcs (6 mm/4 mm) (18) Belső hatlapos csavarkulcs (2 mm) (19) Csavaros szorító (20) Csúszógörgő (21) A jobb sarkalószög tartomány szögkijelzője (0° – 47°) (függőleges) (22) Forgácsterelőlap (23) Forgácskivető (24) Elszívó-adapter (25) A csúszó mechanizmus rögzítőkarja (26) Lézer figyelmeztető tábla (27) Lézer védősapka (28) Siklókar (29) A mélységi ütköző szabályozócsavarja (30) Mélységütköző (31) Szállítási rögzítési segédeszközök (32) Sarokillesztési szög skála (függőleges) (33) A bal sarkalószög tartomány szögkijelzője (47° – 0°) (függőleges) (34) Beállítógomb a 22,5°-os sarkalószöghöz (függőle- ges) (35) Hosszirányú ütköző reteszelő csavar

(36) Hosszirányú ütköző

(37) Sarokillesztési szög skála (vízszintes irányban) (38) Fűrészasztal (39) Forgatógomb a sarkalószög-tartomány (függőleges) beállítására (40) Fűrészlap (41) Lézersugár kilépő nyílás (42) Az elforgatható védőburkolat rudazat reteszelőcsa- varja (43) A lengő védőburkolat rudazata (44) Első rögzítőcsavar (fedőlemez/elforgatható védőburkolat) (45) Hátsó rögzítőcsavar (fedőlemez/elforgatható védőburkolat) (46) Fedőlap (47) Orsó reteszelés (48) Belső hatlapos fejű csavar a fűrészlaprögzítés szá- mára (49) Befogó karima (50) Belső befogókarima (51) A fűrészasztal hosszabbító rögzítőkarja (52) Beállítható ütközősín reteszelő csavar (53) Csillapító (54) Csillapító állítócsavarok 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 253 (55) Furatok a csavaros szorító számára (56) Szárnyascsavar (57) Menetes orsó (58) Sarkalószög kijelző (vízszintes) (59) Be-/kikapcsoló (60) Lézer be-/kikapcsoló (a vágási vonal jelzéséhez) (61) Csavarok a felszakadásgátló betétlaphoz (62) Hosszirányú ütköző szorító csavar

(63) Csavar a lézer védősapka számára (64) Állítócsavar a lézer helyzetének beállítására (egysí- kúság) (65) Rögzítőcsavar a lézer szerelőlapja számára (66) Rögzítőcsavar a lézer háza számára (67) / (68) / (69) Állítócsavarok a 0° alapbeállításhoz (függőleges sar- kalószög) (70) Állítócsavar a 45° alapbeállításhoz (bal függőleges sarkalószög) (71) Állítócsavar a 45° alapbeállításhoz (jobb függőleges sarkalószög) (72) Állítócsavarok a sarkalószög skálához (vízszintes) (73) Szögmérő (vízszintes) csavarja (74) Állítócsavar a szorítófogantyú szorítóerejének brállí- tására tetszőleges sarkalószöghöz (függőleges) (75) Tépőzáras szalag

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Lapfűrész GCM 12 GDL GCM 12 GDL GCM 12 GDL Rendelési szám 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Névleges felvett teljesítmény W 2000 1500 1800 Névleges feszültség V 230–240 110 220–240 Frekvencia Hz 50/60 50/60 50/60 Üresjárati fordulatszám perc

Indítási áram korlátozás ● – ● Lézertípus nm 650 650 650 mW <1 <1 <1 Lézerosztály 1 1 1 Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) sze- rint kg 32,1 32,1 32,1 Érintésvédelmi osztály / II / II / II A kéziszerszámhoz használható fűrészlapok méretei Fűrészlap átmérő mm 305 305 305 Fűrészlap magvastagság mm 1,7−2,6 1,7−2,6 1,7−2,6 max. vágási szélesség mm 3,2 3,2 3,2 Furatátmérő mm 30 30 30 Megengedett munkadarab méretek (maximális/minimális): (lásd „Megengedett munkadarab méretek”, Oldal258) Zaj adatok A zajkibocsátási értékek a EN 62841-3-9szabvány előírásai- nak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 93dB(A); hangteljesítmény- szint 106dB(A). A szórás, K=3dB. Viseljen fülvédőt! Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideig- lenes becslésére is alkalmas. A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektro- mos kéziszerszámot más célokra, eltérő betétszerszámok- kal, vagy nem kielégítő karbantartás mellett használják, a zaj- kibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen megnövel- heti. A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt Bosch Power Tools 1 609 92A 5RR | (02.07.2020)254 | Magyar állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vo- natkozó zajkibocsátást lényegesen csökkentheti. Összeszerelés u Kerülje el az elektromos kéziszerszám akaratlan elin- dítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz. Szállítmány tartalma Ehhez vegye figyelembe a szállítmány tartal- mának az Üzemeltetési útmutató elején talál- ható ábrázolását. Az elektromos kéziszerszám első üzembevétele előtt ellen- őrizze, hogy a készülékkel együtt az alábbiakban felsorolt va- lamennyi alkatrész is kiszállításra került‑e: – Gérvágó fűrész felszerelt (40) fűrészlappal – (11) rögzítőgomb – (17) belső hatlapos kulcs – (18) belső hatlapos kulcs – Csavaros szorító (19) Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetle- ges rongálódásait. Az elektromos kéziszerszám további használata előtt gondo- san győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek‑e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek‑e, nem szorulnak‑e be, nem sérültek‑e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatré- sze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre. A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni. A szállítmány tartalmán felül szükséges szerszámok: – Csillagfejű csavarhúzó – Villáskulcs (méret: 8 mm) – Gyűrűs-, villás- vagy dugóskulcs (méretek: 10 mm és 17 mm) Az alkatrészek felszerelése – Óvatosan vegye ki a fűrésszel szállított valamennyi alkat- részt a csomagból. – Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról. A rögzítőgomb felszerelése (lásd a a ábrát) – Csavarja be a (11) rögzítőgombot a megfelelő furatba a (12) kar felett. u A fűrészelés előtt mindig húzza meg szorosra a(11) rögzítőgombot. A fűrészlap ellenkező esetben beékelőd- het a megmunkálásra kerülő munkadarabba. Stacioner vagy flexibilis felszerelés u A biztonságos kezelés biztosítására az elektromos ké- ziszerszámot a használat előtt fel kell szerelni egy sta- bil, sík munkafelületre (például egy munkapadra). Felszerelés egy munkafelületre (lásdab1ábrát) – Megfelelő csavarkötésekkel rögzítse az elektromos kézi- szerszámot a munkafelületre. Erre vannak előirányozva a (8)furatok. vagy – Csavarozza hozzá az elektromos kéziszerszám lábait a ke- reskedelemben szokványosan kapható csavaros szorítók- kal a munkafelülethez. Felszerelés egy Bosch-munkaasztalra (lásdab2ábrát) (GTA 2500 W, GTA 3700, GTA 3800) A Bosch gyártmányú GTA-munkaasztalok szabályozható ma- gasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszerszám számára. A munkaasztalok munkadarab-támaszai a hosszú munkadara- bok alátámasztására szolgálnak. u Olvassa el a munkaasztalhoz mellékelt valamennyi fi- gyelmeztető megjegyzést és előírást. A figyelmezteté- sek és előírások betartásának elmulasztása áramütések- hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. u Szerelje teljesen és helyesen össze a munkaasztalt, mielőtt felszerelné rá az elektromos kéziszerszámot. A munkaasztal helyes összeszerelése igen fontos, hogy el- kerülje az összedőlési veszélyt. – Szerelje fel az elektromos kéziszerszámot a szállítási hely- zetben a munkaasztalra. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik. – Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 255 – Várja meg, amíg a fűrészlap teljesen leáll. – Határozza meg és hárítsa el a beékelődés okát. Külső porelszívás Az elszíváshoz a (24)elszívó adapterhez egy porszívótömlőt (Ø 35mm) is lehet csatlakoztatni. – Kapcsolja össze a porszívótömlőt a (24)elszívó-adapter- rel. A porszívónak alkalmasnak kell lennie a megmunkálásra ke- rülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Az elszívó-adapter tisztítása Az optimális elszívás biztosítására a (24) elszívó-adaptert rendszeresen meg kell tisztítani. – Húzza le az (24) elszívó-adaptert elforgatva a (23) for- gácskivetőről. – Távolítsa el a munkadarab szilánkjait és a forgácsot. – Nyomja rá az elszívó-adaptert ismét elforgatva a forgács- kivetőre, amíg az a forgácskivető szorítógyűrűjén túl be- ugrik a reteszelési helyzetbe. A fűrészlap kicserélése (lásd a c1−c4 ábrát) u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése esetén sérülési veszély áll fenn. Csak olyan fűrészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél. Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és ame- lyeket az EN847‑1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak. Csak olyan fűrészlapokat használjon, amelyeket ezen elekt- romos kéziszerszám gyártója javasolt, és amelyek a meg- munkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fű- részelés során a fűrészfogak túlmelegedését. A fűrészlap kiszerelése – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Csavarja ki kézzel az(42) csavart, amíg a(43) rudazat szabadon lelóg. – Lazítsa ki a(44)rögzítőcsavart (kb. 2 fordulatnyira) a (4mm)(17)belső hatlapos csavarkulccsal. Ne csavarja ki teljesen a csavart. – Lazítsa ki a(45)rögzítőcsavart (kb. 6 fordulatnyira) a (4mm)(17)belső hatlapos csavarkulccsal. Ne csavarja ki teljesen a csavart. – Húzza le előre- és lefelé a(46) fedőlemezt a(45) rögzítő- csavarról. – Forgassa el a(4)elforgatható védőburkolatot hátrafelé és tartsa ebben a helyzetben. – Akassza rá a(43) rudazatot az egyik furattal a(45)rögzí- tőcsavarra. Így a lengő védőburkolat a nyitott helyzetben marad. – Forgassa el a(48)belső hatlapos csavart (mm)(17)bel- ső hatoldalú csavarkulccsal és nyomja be ezzel egyidejű- leg a(47)orsóreteszelést, amíg az bepattan a helyére. – Tartsa benyomva a(47)orsóreteszelést és csavarja telje- sen ki a(48)belső hatlapos kulcsot az óramutató járásá- val megegyező irányba (balmenet!). – Vegye le a(49) befogó karimát. – Vegye ki a(40)fűrészlapot. A fűrészlap beszerelése u A fűrészlap beszerelésekor ügyeljen arra, hogy a fo- gak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal! A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt. – Tegye rá az új fűrészlapot a belső (50) befogó karimára. – Tegye fel a (49) befogó karimát és a (48) belső hatlapos csavart. Nyomja meg a (47) orsóreteszelést, amíg az be- ugrik a reteszelési helyzetbe és húzza meg a belső hatla- pos kulcsot szorosra az óramutató járásával ellenkező irányban. – Válassza le a (43) rudazatot a (45) rögzítőcsavarról és ve- zesse ismét le a (4) lengő védőburkolatot. – Ismét tolja be a (46) fedőlemezt a (45) rögzítőcsavar alá. – Húzza meg ismét szorosra a (45) és (44) rögzítőcsavart. – Tolja be a (43) rudazatot az eredeti helyzetbe és húzza meg ismét kézzel az (42) csavart. Üzemeltetés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Szállítási rögzítő (lásdaAábrát) A (31)szállítási biztosító megkönnyíti az elektromos kézi- szerszám szállítási kezelését a különböző alkalmazási helyek- re való szállításnál. Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet) – Nyomja kissé lefelé a (28) sikúkart a (1) fogantyúnál fog- va, hogy tehermentesítse a (31) szállítási biztosítót. – Húzza egészen ki a (31) szállítási biztosítót. – Vezesse lassan felfelé a (28) siklókart. Az elektromos kéziszerszám biztosítása (szállítási helyzet) – Tolja egészen hátra a (28)siklókart, majd ebben a hely- zetben reteszelje. – Vezesse annyira lefelé a siklókart, hogy a (31) szállítási biztosítót egészen be lehessen nyomni. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)256 | Magyar További tájékoztató: (lásd „Szállítás (lásdaZábrát)”, Ol- dal261) A siklókar reteszelése A (28) siklókars csúszó mechanizmusát a (25) rögzítőkar se- gítségével reteszelni lehet. A siklókar ekkor két különböző helyzetben lehet: – A siklókar teljesen hátra van tolva (fejező vágásokhoz) – A siklókar egészen előre van húzva (egy kompakt szállítási helyzethez) A siklókar reteszelésének feloldása (lásd a B1 ábrát) A (28) siklókar rögzítésének feloldása után az egész csúszó mechanizmus üzemkész. – Nyomja le ütközésig a (25) rögzítőkart. – A rögzítőkar rögzítőéke most a siklókar mindkét alsó csuk- lórészét szabaddá teszi. A siklókar reteszelése (lásd a B2 ábrát) A siklókar teljesen hátra van tolva: – Tolja ütközésig hátra a (28) siklókart. – Most a siklókar mindkét felső csuklórésze függőleges helyzetben áll és zárva van. – Húzza felfelé a (25) rögzítőkart, amíg a rögzítőék a sikló- kar két alsó csuklórésze közé kerül. – A teljesen hátratolt (28) siklókar így reteszelésre kerül. A siklókar egészen előre van húzva: – Húzza ütközésig előre a (28) siklókart. – A csúszó mechanizmus most teljesen ki van húzva. – Húzza felfelé a (25) rögzítőkart, amíg a rögzítőék a sikló- kar két alsó csuklórésze közé kerül. – A teljesen előre húzott (28) siklókar így reteszelésre ke- rül. A munka előkészítése A fűrészasztal meghosszabbítása (lásd a C ábrát) A hosszú munkadarabok szabad végét alá kell támasztani. A fűrészasztalt a (7) fűrészasztal hosszabbítók segítségével balra és jobbra meg lehet nagyobbítani. – Hajtsa befelé a (51) rögzítőkart. – Húzza ki a kívánt hosszig a (7) fűrészasztal hosszabbítót (legfeljebb 250 mm). – A fűrészasztal hosszabbító rögzítéséhez nyomja ismét ki- felé a (51) szorítókart. Az ütközősín eltolása (lásdaD–Eábrát) Vízszintes és/vagy függőleges sarkalószögek fűrészelésekor a vágási iránytól függően kifelé el kell húzni, illetve teljesen el kell távolítani a bal vagy a jobb oldali(5) szabályozható ütközősínt. függőleges sar- kalószög vízszintes sarka- lószög 0°–47° (balra) ≤44° (jobbra/balra) – Oldja ki a(52)reteszelő csavart. – Húzza teljesen ki a bal oldali beállítható(5)ütközősínt. 0°–47° (balra) ≥45° (jobbra/balra) – Oldja ki a(52)reteszelő csavart. – Húzza teljesen ki a bal oldali beállítható(5)ütközősínt. – Emelje le felfelé a beállítható ütközősínt. – Távolítsa el a(52)reteszelő csavart. 0°–47° (jobbra) ≤44° (jobbra/balra) – Oldja ki a(52)reteszelő csavart. – Húzza egészen ki a jobb oldali(5) beállítható ütközősínt. – Emelje le felfelé a beállítható ütközősínt. 0°–47° (jobbra) ≥45° (jobbra/balra) A siklókar csillapításának beállítása (lásdaFábrát) A (28)siklókar csúszó mechanizmusa gyárilag előre be van állítva és az elektromos kéziszerszám kiszállításakor a csilla- pítás nulla. A csúszó mechanizmus csillapítását a (53)csillapítón az igénynek megfelelően be lehet állítani: Kemény–Irányított munkavégzési mozgások; Lágy–Gyors vágások. – Lazítsa ki mindkét (54)állítócsavart a (17)belső hatla- pos csavarkulccsal (4mm) egy enyhébb csillapításhoz – vagy – húzza meg szorosabbra mindkét (54)állítócsavart egy keményebb csillapításhoz. A munkadarab rögzítése (lásd a Gábrát) Az optimális munkahelyi biztonsághoz a megmunkálásra ke- rülő munkadarabot mindig be kell fogni. Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni. – Nyomja hozzá erőteljesen a munkadarabot a (6) és (5)üt- közősínhez. – Dugja bele a készülékkel szállított (19)csavaros szorítót az erre előirányozott (55)furatok egyikébe. – Lazítsa ki a szárnyascsavart és illessze hozzá a csavaros szorítót a munkadarabhoz. Húzza meg ismét feszesre a szárnyascsavart. – Húzza meg szorosra a (57)menetes orsót és rögzítse így a munkadarabot. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 257 A munkadarab kilazítása – A csavaros szorító kioldására forgassa el az óramutató já- rásával ellenkező irányba a (57)menetes orsót. A vízszintes és a függőleges sarkalószög beállítása A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. u A fűrészelés előtt mindig húzza meg szorosra a (11)rögzítőgombot. A fűrészlap ellenkező esetben be- ékelődhet a megmunkálásra kerülő munkadarabba. A vízszintes sarkalószög beállítása Vízszintes standard-sarkalószög beállítása (lásd a H ábrát) A gyakrabban használt sarkalószögek gyors és precíz be- állítására a fűrészasztalon a (15) szögeknél bevágások van- nak előirányozva: balra jobbra

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Oldja ki a (11) rögzítőgombot, ha az meg van szorítva. – Húzza ki ehhez a (12) kart, és fordítsa el a (38) fűrészasz- talt a kívánt bevágás eléréséig balra vagy jobbra. – Ismét engedje el a kart. A karnak ekkor érezhetően be kell pattannia a bevágásba. – Húzza meg ismét szorosra a (11) rögzítőgombot. Tetszőleges vízszintes sarkalószög beállítása (lásd a I ábrát) A vízszintes sarkalószöget egy 52°-os tartományban (a bal ol- dalon) és egy 60°-os tartományban (a jobb oldalon) lehet be- állítani. – Oldja ki a (11) rögzítőgombot, ha az meg van szorítva. – Húzza meg a (12) kart és nyomja ezzel egyidejűleg meg a (10) reteszelő kapcsot, amíg az bepattan az erre előirány- zott horonyba. Ezzel a fűrészasztalt szabadon lehet moz- gatni. – Forgassa el a fűrészasztalt (38) a rögzítőgombnál fogva balra vagy jobbra, amíg a (58) szögmérő a kívánt vízszin- tes sarkalószöget jelzi. – Húzza meg ismét szorosra a (11) rögzítőgombot. – A (12) kar reteszelésének feloldásához (ha szabványos sarkalószögeket akar beállítani) húzza ismét fel a kart. A (10) reteszelő kapocs visszaugrik az eredeti helyzetébe és a (12) kar ismét bepattanhat a (15) hornyok egyikébe. A függőleges sarkalószög beállítása A függőleges sarkalószöget egy 47°-os tartományban (a bal oldalon) és egy 47°-os tartományban (a jobb oldalon) lehet beállítani. A gyakrabban használt sarkalószögek gyors és preciz beállí- tására a 0°, 22,5°, 45° és 47° szögeknél ütközők vannak el- helyezve. A bal oldali függőleges sarkalószög tartomány beállítása (45° – 0°) – Húzza teljesen ki a bal oldali beállítható (5) ütközősínt. – Lazítsa ki a (13)szorítófogantyút. – Forgassa el balra a (28)siklókart a (1)fogantyúnál fogva, amíg a (33)szögkijelző a kívánt függőleges sarkalószöget mutatja. – Tartsa a (28) siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A jobb oldali függőleges sarkalószög tartomány beállítása (0°–45°) (lásdaJábrát) – Húzza egészen ki a jobb oldali (5)beállítható ütközősínt. – Lazítsa ki a (13)szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a (28)siklókart a (1)fogantyúnál fogva és forgassa el a (39)forgatógom- bot, amíg a kívánt függőleges sarkalószög tartomány kijel- zésre kerül. – Forgassa el jobbra a (28)siklókart a (1)fogantyúnál fog- va, amíg a (21)szögkijelző a kívánt függőleges sarkaló- szöget mutatja. – Tartsa a (28)siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A függőleges 0° standard sarkalószög beállítása Ahhoz, hogy a függőleges 0°-os standard sarkaló- szöget ismét könnyen be lehessen állítani, a (39) forgatógomb a bal oldali függőleges sarkalószög tartományban bepattan. – Forgassa át a (28) siklókart a jobb oldal felől a 0°-helyze- ten túl. A teljes függőleges sarkalószög tartomány beállítása (– 47°– + 47°) – Húzza ki teljesen mindkét beállítható (5)ütközősín hosz- szabbítót. – Lazítsa ki a (13)szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a (28)siklókart a (1)fogantyúnál fogva és forgassa el a (39)forgatógom- Bosch Power Tools 1 609 92A 5RR | (02.07.2020)258 | Magyar bot, amíg a kívánt függőleges sarkalószög tartomány kijel- zésre kerül. – Forgassa el a (28)siklókart a (1)fogantyúnál fogva balra vagy jobbra, amíg a (33) vagy a (21)szögmérő a kívánt függőleges sarkalószöget jelzi. – Tartsa a (28)siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A függőleges 22,5° standard sarkalószög beállítása (lásd a K ábrát) Húzza teljesen ki és forgassa el 90-kal a (34) beállítógom- bot. Ezután forgassa el a (28) siklókart a (1) fogantyúnál fogva, amíg a siklókar jól hallhatóan bepattan a helyére. Üzembe helyezés Bekapcsolás (lásdaLábrát) – Az elektromos kéziszerszám bekapcsolásához először tolja középre a (2)bekapcsolás reteszelőt, majd nyomja be és tartsa benyomva a (59)be-/kikapcsolót. Figyelem: A (59) be-/kikapcsolót biztonsági meggondolá- sokból nem lehet tartós üzemhez bekapcsolt állapotban rete- szelni, hanem az üzemeltetés közben végig benyomva kell tartani. Kikapcsolás – A kikapcsoláshoz engedje el a (59) be-/kikapcsolót. Indítási áram korlátozás Az elektronikus felfutási árambehatárolás az elektromos ké- ziszerszám bekapcsolási teljesítményét korlátozza és így le- hetővé teszi annak egy 16Amperes biztosítékról való üze- meltetését. Figyelem: Ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a felfutási árambehatárolás nem működik. Az elektromos kéziszerszá- mot ekkor azonnal be kell küldeni a Vevőszolgálatnak. Munkavégzési tanácsok Általános fűrészelési tájékoztató A vágási vonal bejelölése (lásd a M ábrát) A fűrészlap vágási szélességét két lézersugár mutatja. Így a munkadarab helyzetét a fűrészeléshez pontosan beállíthatja, anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkola- tot. – Kapcsolja be a (60) kapcsolóval a lézersugarakat. – A munkadarabra a jelölést a két lézervonal közé kell felvin- ni. Figyelem: Ellenőrizze a fűrészelés megkezdése előtt, hogy a vágási vonal helyesen kerül-e kijelzésre A lézer beszabályo- zása. A lézersugarak beállítása például az intenzív használat során fellépő rezgések következtében megváltozhat. A kezelő elhelyezkedése (lásd a N ábrát) u Soha ne álljon a fűrészlappal egy vonalban az elektro- mos kéziszerszám előtt, hanem mindig csak a fűrész- laptól oldalra. Ezzel a teste védve van egy lehetséges visszarugás következményeitől. – Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól. – Ne keresztezze a karjait a (28) siklókar előtt. A felszakadásgátló betétlapok kicserélése (lásd a O ábrát) A piros (9) felszakadásgátló betétlapok az elektromos kézi- szerszám hosszabb használata során elkophatnak. Ha egy betétlap megrongálódott, azt azonnal cserélje ki. – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Csavarja ki a (17) belső hatlapos csavarkulccsal (4 mm) a (61) csavarokat és vegye ki a régi felszakadásgátló betét- lapokat. – Tegye be az új jobboldali betétlapot. – Csavarja fel a (61) csavarokkal a felszakadásgátló betét- lapot amennyire lehet jobbfelé, hogy a fűrészlap a lehet- séges húzómozgás teljes hosszában sehol se érinthesse meg a felszakadásgátló betétlapot. – Ismételje meg hasonló módon a fenti lépéseket az új bal oldali betétlapnál is. Megengedett munkadarab méretek Maximális méretű munkadarabok: vízszintes sarka- lószög függőleges sar- kalószög MagasságxSzélesség [mm] Munkadarab az ütközősínnél Munkadarab az ütközőnél (külön tarto- zék) 0° 0° 104x341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (balra) 51x341 51x295 0° 45° (jobbra) 38x341 38x295 45° 45° (balra) 51x240 51x200 45° 45° (jobbra) 38x240 38x200 A minimális méretű munkadarabok (= minden olyan munkadarab, amelyet a berendezéssel szállított(19) csavaros szorítóval a fűrészlaptól balra vagy jobbra be lehet fogni): 160 x 335mm (hosszúság x szélesség) 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 259 Maximális vágási mélység (0°/0°): 104mm Fűrészelés Húzómozgás nélkül végrehajtott fűrészelés (a munkadarab végének levágása) (lásdaPábrát) – Tolja egészen hátra a (28)siklókart, majd ebben a hely- zetben reteszelje. Gondoskodjon arról, hogy a (30)mélységi ütköző telje- sen befelé legyen nyomva és hogy a (29)szabályozócsa- var a siklókar mozgatásakor anélkül átférjen a nyíláson, hogy megérintené a mélységi ütközőt. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Szükség esetén állítsa be a kívánt sarkalószöget (vízszin- tes és/vagy függőleges). – Kapcsolja be az elektromos kéziszerszámot. – Vezesse lassan lefelé a (28)siklókart a (1)fogantyúnál fogva. – Tolja keresztül egyenletes előtolással a fűrészfejet a mun- kadarabon. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a (28)siklókart. Fűrészelés húzómozgással (lásd a Q ábrát) u A bekapcsolás előtt és az egész fűrészelési eljárás alatt fogja szorosan a fogantyút. A fűrészelés közben hajtson végre e siklókarral egy jól megvezetett moz- gást. Egy pillanatnyi figyelmetlenség az igen könnyen mozgó siklókar használata közben komoly sérülésekhez vezethet. – Oldja ki a (28)siklókar reteszelését. A (28)csúszókar kihúzásával és visszatolásával ellenőriz- ze, hogy a komplett csúszó mechanizmus üzemkész-e. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Szükség esetén állítsa be a kívánt sarkalószöget (vízszin- tes és/vagy függőleges). – Húzza el annyira a (28) siklókart a (1) fogantyúnál fogva a (6) ütközősíntől, hogy a fűrészlap a munkadarab elé ke- rüljön. – Kapcsolja be az elektromos kéziszerszámot. – Vezesse lassan lefelé a (28) siklókart a (1) fogantyúnál fogva. – Nyomja el a (28) siklókart a (6) ütközősín felé és egyenle- tes előtolással fűrészelje át a munkadarabot. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a (28) siklókart. Azonos hosszúságú munkadarabok fűrészelése (lásdaRábrát) Az azonos hosszúságú munkadarabok egyszerű vágásához használhatja a (36)hosszanti ütközőt. A hosszanti ütközőt a (7)fűrészasztal hosszabbító mindkét oldalára fel lehet szerelni. – Lazítsa ki a (35)csavart és hajtsa rá a (36)hosszanti üt- közőt a (62)szorítócsavarra. – Húzza meg ismét szorosra a (35)reteszelő csavart. – Állítsa be a (7)fűrészasztal hosszabbítót a kívánt hosszú- ságra. A mélységi ütköző beállítása (horony fűrészelése) (lásd a S ábrát) A mélységi ütköző helyzetét meg kell változtatni, ha egy hor- nyot akar fűrészelni, vagy egy távolsági ütközőt akar használ- ni. – Forgassa el kifelé a (30) mélységi ütközőt. – Állítsa be a (28) siklókart a (1) fogantyúnál fogva a kívánt helyzetbe. – Forgassa el a (29) szabályozócsavart, amíg a csavar vége meg nem érinti a (30) mélységi ütközőt. – Vezesse lassan felfelé a (28) siklókart. Különleges munkadarabok Görbe vagy körkörös keresztmetszetű munkadarabok fűré- szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A vágási vonalon nem szabad rést hagyni a munkadarab, az üt- közősín és a fűrészasztal között. Szükség esetén speciális tartókat kell készíteni. Profillécek megmunkálása Profilléceket két különböző módon lehet megmunkálni: A munkadarab pozicionálása Padlóléc Mennyezetléc – az ütközősínhez nyomva, – laposan a fű- részasztalra fek- tetve Ezen felül, a vágást a profilléc szélességétől függően húzó mozgással, vagy anélkül lehet végrehajtani. A beállított (vízszintes és/vagy függőleges) sarkalószöget először mindig próbálja ki egy hulladékdarabon. Az alapbeállítások ellenőrzése és beállítása A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. A lézer beszabályozása Figyelem: A lézer működésének ellenőrzéséhez az elektro- mos kéziszerszámot csatlakoztatni kell az áramellátáshoz. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)260 | Magyar u A lézer beszabályozása közben (például a szerszámkar mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz. Az elektromos kéziszerszám akaratlan elindítása személyi sérülésekhez vezethet. – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (38)fűrészasztalt a (15)0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a T1 ábrát) – Rajzoljon fel egy munkadarabra egy egyenes vágási vona- lat. – Vezesse lassan lefelé a (28) siklókart a (1) figantyúnál fogva. – Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy- beessenek a vágási vonallal. – Tartsa a munkadarabot ebben a helyzetben és vezesse is- mét lassan fel a siklókart. – Rögzítse a munkadarabot. – Kapcsolja be a (60) kapcsolóval a lézersugarakat. A lézersugaraknak teljes hosszuk mentén mind a bal, mind a jobb oldalon azonos távolságra kell maradniuk a munkada- rabra felrajzolt vágási vonaltól, akkor is, amikor a siklókart le- felé vezeti. A lézer védősapka eltávolítása (lásd a T2 ábrát) – Lazítsa ki a (27) lézer védősapka (63) két csavarját a (17) (4 mm) belső hatlapos kulccsal. Figyelem: A lézer védősapka első csavarjának eléréséhez a siklókart kissé lefelé kell hajtani, hogy a belső hatlapos- kulcsot keresztül lehessen dugni a lengő védőburkolat egyik résén. Szintbe való beállítás (lásd a T3 ábrát) – Távolítsa el a (27) lézer védősapkát.

1. A jobb oldali lézersugár beállítása:

– Forgassa el a (64) hátsó állítócsavart a (18) belső hatla- pos kulccsal, amíg a lézersugár teljes hosszúságában pár- huzamos helyzetbe kerül a munkadarabra felvitt vágási vonallal. Ekkor a bal oldali lézersugár is együtt mozog a jobb oldali sugárral. Az óramutató járásával ellenkező irányú forgatás a lézersuga- rat balról jobbra mozgatja, az óramutató járásával megegye- ző irányú forgatásnál a lézersugár jobbról balra mozog.

2. A bal oldali lézersugár beállítása:

– Forgassa el a (64) első állítócsavart a (18) belső hatla- pos csavarkulccsal, amíg a bal oldali lézersugár ugyan- olyan távolságra lesz a munkadarabra felvitt vágási vonal- tól, mint a jobb oldali lézersugár. Az óramutató járásával ellenkező irányú forgatás a lézersuga- rat balról jobbra mozgatja, az óramutató járásával megegye- ző irányú forgatásnál a lézersugár jobbról balra mozog. – Rögzítse ismét a (27) lézer védősapkát. A párhuzamosság beállítása (lásd a T4 ábrát) – Távolítsa el a (27) lézer védősapkát. – Lazítsa ki a (65) rögzítőcsavart (kb. 1-2 fordulatnyira) a (18) belső hatlapos kulccsal. Ne csavarja ki teljesen a csavart. – Tolja el jobbra vagy balra a lézer szerelőlapját, amíg a lé- zersugarak teljes hosszuk mentén párhuzamosak lesznek a munkadarabra felrajzolt vágási vonallal. – Tartsa meg a lézer szerelőlapját ebben a helyzetben és húzza meg ismét szorosra a (65) rögzítőcsavart. – A beállítás után ismét ellenőrizze, egy szintben van-e a lé- zersugár a vágási vonallal. Szükség esetén állítsa be még egyszer a (64) állítócsavarokkal a lézersugarakat. – Rögzítse ismét a (27) lézer védősapkát. A siklókar mozgatása során fellépő oldalirányú eltérés beállítása (lásd a T5 ábrát) – Távolítsa el a (27) lézer védősapkát. – Lazítsa ki mindkét (66) rögzítőcsavart (kb. 1–2 fordulat- nyira) a (18) belső hatlapos kulccsal. Ne csavarja ki teljesen a csavarokat. – Tolja el jobbra vagy balra a lézer házát, amíg a lézersuga- rak a siklókar lefelé mozgatásakor már nem térnek ki ol- dalra. – A beállítás után ismét ellenőrizze, egy szintben van-e a lé- zersugár a vágási vonallal. Szükség esetén állítsa be még egyszer a (64) állítócsavarokkal a lézersugarakat. – Tartsa meg a lézer házát ebben a helyzetben és húzza meg ismét szorosra a (66) rögzítőcsavarokat. – Rögzítse ismét a (27) lézer védősapkát. A függőleges 0° standard sarkalószög beállítása – Hozza a szállítási helyzetbe az elektromos kéziszerszá- mot. – Forgassa el a (38) fűrészasztalt a (15) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a U1 ábrát) – Állítson be egy szögidomszer 90°-ra és állítsa fel a (38) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (40) fűrészlappal. Beállítás (lásd a U2 ábrát) – Lazítsa ki a (13) szorítófogantyút. – Lazítsa ki mindkét (67) állítócsavart (legalább 1 fordulat- nyira) egy dugóskulccsal (10mm). – Lazítsa ki a (69) állítócsavart (kb. 3 fordulatnyira) a (17) belső hatlapos kulccsal (4 mm). – Csavarja annyira be vagy annyira ki a (68) állítócsavart a (17) belső hatlapos kulccsal (4 mm), hogy a szögidom- szer szára teljes hosszában egy síkba kerüljön a fűrészlap- pal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ezután húzza meg ismét szorosra először a (69) állítócsavart, majd a (67) állítócsavarokat. Ha a beállítás után a (33) és a (21) szögkijelző nincs egy vo- nalban a (32) skála 0°-jeleivel, lazítsa ki egy csillaghornyos csavarhúzóval a szögkijelzők rögzítőcsavarjait és állítsa be a szögkijelzőket a 0°-jelek szerint. Függőleges 45°-os standard-sarkalószög (balra) beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsMagyar | 261 – Forgassa el a (38) fűrészasztalt a (15) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. – Húzza teljesen ki a bal oldali beállítható (5) ütközősínt. – Lazítsa ki az (13) rögzítő fogantyút és forgassa el a sikló- kart az (1) fogantyúnál fogva ütközésig balra (45°). Ellenőrzés (lásd a V1 ábrát) – Állítson be egy szögidomszert 45°-ra és állítsa fel a (38) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (40) fűrészlappal. Beállítás (lásd a V2 ábrát) – Csavarja annyira ki vagy annyira be a (70) állítócsavart egy villáskulccsal (8 mm), hogy a szögidomszer szára tel- jes hosszúságáben egy síkba kerüljön a fűrészlappal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ha a beállítás után a (33) és a (21) szögmérő nincs egy vo- nalban a (32) skála 45°-jeleivel, akkor először ellenőrizze még egyszer a sarkalószög és a szögkijelző 0°-beállítását. Ez- után ismételje meg a függőleges 45°-os sarkalószög beállítá- sát. Függőleges 45°-os standard-sarkalószög (jobbra) beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (38) fűrészasztalt a (15) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. – Húzza egészen ki a jobb oldali (5) beállítható ütközősínt. – Lazítsa ki a (13) szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a siklókart a (1) fogantyúnál fogva és forgassa el a (39) forga- tógombot, amíg a kívánt függőleges sarkalószög tartomány kijelzésre kerül. – Forgassa el a siklókart a (1) fogantyúnál fogva ütközésig jobbra (45°). Ellenőrzés (lásd a W1 ábrát) – Állítson be egy szögidomszert 135°-ra és állítsa fel a (38) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (40) fűrészlappal. Beállítás (lásd a W2 ábrát) – Csavarja annyira ki vagy annyira be a (71) állítócsavart egy villáskulccsal (8 mm), hogy a szögidomszer szára tel- jes hosszúságáben egy síkba kerüljön a fűrészlappal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ha a beállítás után a (33) és a (21) szögmérő nincs egy vo- nalban a (32) skála 45°-jeleivel, akkor először ellenőrizze még egyszer a sarkalószög és a szögkijelző 0°-beállítását. Ez- után ismételje meg a függőleges 45°-os sarkalószög beállítá- sát. A vízszintes sarkalószög skála beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (38) fűrészasztalt a (15) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a X1 ábrát) – Állítson be egy szögidomszert 90-ra és tegye fel a (6) üt- közősín és a (40) fűrészlap közé a (38) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (40) fűrészlappal. Beállítás (lásdaX2ábrát) – Lazítsa ki mind a négy (72)állítócsavart a (17)belső hat- lapos kulccsal (4mm) és forgassa el a (38)fűrészasztalt a (37)skálával együtt, hogy a szögidomszer szára egész hossza mentén egy síkba kerüljön a fűrészlappal. – Húzza meg ismét szorosra a csavarokat. Ha a (58)szögkijelző a beállítás után nincs egy vonalban a (37)skála 0°-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható csillaghornyos csavarhúzóval a (73)csavart és állítsa be a 0°-jelölésnek megfelelően a szög- mérőt. A (13) szorítófogantyú szorító erejének beállítása (lásd a Y ábrát) A (13) szorító fogantyú szorítóerejét utána lehet állítani. Ellenőrzés – A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. Beállítás – Lazítsa ki a (13) szorítófogantyút. – Forgassa az (74) állítócsavart egy dugóskulccsal (17mm) az óramutató járásával ellenkező irányba, ha csökkenteni akarja a szorítóerőt, illetve az óramutató járásával meg- egyező irányba, ha a szorítóerőt meg akarja növelni. – Állítson be egy függőleges sarkalószöget, majd húzza meg ismét szorosra a (13) szorító fogantyút és ellenőrizze, hogy sikerült-e elérni a kívánt szorítóerőt. Szállítás (lásdaZábrát) Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö- vetkező lépéseket: – Tolja egészen hátra a(28)siklókart, majd ebben a hely- zetben reteszelje. – Gondoskodjon arról, hogy a(30)mélységi ütköző telje- sen befelé legyen nyomva és hogy a(29)szabályozócsa- var a siklókar mozgatásakor anélkül átférjen a nyíláson, hogy megérintené a mélységi ütközőt. – Vezesse annyira lefelé a siklókart, hogy a(31) szállítási biztosítót egészen be lehessen nyomni – Tolja be teljesen a(7)fűrészasztal hosszabbítókat. – Állítsa be a függőleges sarkalószöget 0°-ra és húzza meg szorosra a(13) szorító fogantyút. – Forgassa balra ütközésig a(38)fűrészasztalt és húzza meg szorosra a(11)rögzítőgombot. – Kötözze össze a(75) tépőzáras szalaggal a hálózati tápve- zetéket. – Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos ké- ziszerszámra. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)262 | Русский – A nem használt fűrészlapokat a szállításhoz, ha lehetsé- ges, egy zárt ládában tárolja. – A szállításhoz nyúljon bele a fűrészasztal oldalán találha- tó(16) fogóvájatokba. u Az elektromos kéziszerszám szállításához csak a szál- lítási berendezéseket és sohase a védőberendezése- ket, a csúszókart vagy a fogantyút használja. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. A fűrészlap lengő védőburkolatának szabadon kell mozognia és automatikusan kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani. – Minden egyes munkamenet után távolítsa el egy ecsettel a port és a forgácsot. – Tisztítsa meg rendszeresen a(20)csúszógörgőt és a(28)siklókart. Tartozékok Rendelési szám Csavaros szorító 1 609 B06 203 Felszakadásgátló betétlapok 1 609 B04 470 Porzsák 1 609 B05 010 Elszívó-adapter 2 607 001 977 GTA munkaasztal 2500 W 0 601 B12 100 GTA 3800 munkaasztal 0 601 B24 000 GAS 35 M AFC faporszívó 0 601 9C3 100 Fűrészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez Fűrészlap 305 x 30 mm, 60 fog 2 608 641 768 Fűrészlapok műanyagokhoz és nemvasfémekhez Fűrészlap 305 x 30 mm, 96 fog 2 608 642 099 Fűrészlap 305 x 30 mm, 96 fog 2 608 640 453 Fűrészlapok minden típusú laminátpadlóhoz Fűrészlap 305 x 30 mm, 96 fog 2 608 642 137 Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide- vágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Lapfűrész Cikkszám
