KASUTUSJUHEND GST 160 CE Professional BOSCH

Stezna sila stezne ručke (13) može se naknadno namjestiti. Provjera – Stezna sila stezne ručke mora sigurno držati položaj kliznog kraka kod svakog proizvoljnog vertikalnog kuta kosog rezanja. Namještanje – Otpustite steznu ručku (13). – Za smanjenje stezne sile vijak za namještanje (74) okrećite nasadnim ključem (17mm) u smjeru suprotnom od kazaljke na satu ili za povećanje stezne sile ovaj vijak okrećite u smjeru kazaljke na satu. – Namjestite vertikalni kut kosog rezanja, ponovno stegnite steznu ručku (13) i provjerite je li postignuta željena stezna sila. Transport (vidjetislikuZ) Prije transporta električnog alata morate izvršiti sljedeće korake: – Pomaknite klizni krak(28) do kraja prema natrag i osigurajte ga u tom položaju. – Uvjerite se da je graničnik dubine(30) pritisnut do kraja prema unutra i da vijak za podešavanje(29) kod pomicanja kliznog kraka ulazi kroz otvor bez dodirivanja graničnika dubine. – Vodite klizni krak toliko prema dolje sve dok se transportni osigurač(31) ne može do kraja pritisnuti prema natrag – Produžetke stola za piljenje(7) pomaknite do kraja prema unutra. – Namjestite vertikalni kut kosog rezanja od 0° i stegnite steznu ručku(13). – Stol za piljenje(38) okrenite do graničnika ulijevo i stegnite ručicu za fiksiranje(11). – Spojite mrežni kabel čičak trakom(75). – Uklonite sve dijelove pribora koji se ne mogu čvrsto montirati na električni alat. – Nekorištene listove pile prije transporta po mogućnosti spremite u zatvoreni spremnik. – Za transport zahvatite u udubljenja za držanje(16) bočno na stolu za piljenje. u Za transport električnog alata koristite samo transportne naprave, a nikada zaštitne naprave, klizni krak ili ručku . Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)400 | Eesti u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate kako bi se izbjeglo ugrožavanje sigurnosti. Njišući štitnik mora se uvijek moći slobodno pomicati i sam zatvarati. Zbog toga područje oko njišućeg štitnika uvijek držite čistim. – Kistom uklonite prašinu i strugotine nakon svakog radnog postupka. – Redovito čistite klizni valjčić(20) i klizni krak(28). Pribor Kataloški broj Vijčana stega 1 609 B06 203 Uložne ploče 1 609 B04 470 Vrećica za prašinu 1 609 B05 010 Usisni adapter 2 607 001 977 Radni stol GTA2500 W 0 601 B12 100 Radni stol GTA3800 0 601 B24 000 Usisavač prašine od drva GAS 35 M AFC 0 601 9C3 100 Listovi pile za drvo i pločaste materijale, panel ploče i letve List pile 305 x 30 mm, 60 zubaca 2 608 641 768 Listovi pile za plastiku i neželjezne metale List pile 305 x 30 mm, 96 zubaca 2 608 642 099 List pile 305 x 30 mm, 96 zubaca 2 608 640 453 Listovi pile za sve vrste podova od laminata List pile 305 x 30 mm, 96 zubaca 2 608 642 137 Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Bosnia Elektro-Servis Vl. Mehmed Nalić Dzemala Bijedića bb 71000 Sarajevo Tel./Fax: +387 33454089 E-Mail: bosch@bih.net.ba Zbrinjavanje Električne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električne alate ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU za električne i elektroničke stare uređaje električni alati, koji više nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 401 u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)402 | Eesti Ohutusnõuded järkamissaagide kasutamisel u Järkamissaed on ette nähtud puidu ja puidusarnaste materjalide lõikamiseks, neid ei saa kasutada raudmetallist esemete, näiteks lattide, varraste, kruvide jmt lõikamiseks. Abrasiivne tolm põhjustab liikuvate detailide, näiteks alumise kettakaitse kinnikiilumist. Lõikamisel tekkivad sädemed kõrvetavad alumist kettakaitset, vaheplaati ja teisi plastdetaile. u Võimaluse korral kinnitage toorik pitskruvidega. Kui hoiate toorikut kinni käega, peate hoidma oma kätt saeketta kummastki küljest kogu aeg vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste detailide lõikamiseks, mis on liiga väikesed ja mida ei ole võimalik kinnitusvahendite abil kinnitada ega käega kinni hoida. Kui Teie käsi on saekettale liiga lähedal, suureneb saekettaga kokkupuute ja sellest tingitud vigastuste oht. u Toorik ei tohi liikuda ja peab olema kinnitatud või surutud vastu piirikut ja lauda. Ärge suruge toorikut vastu saeketast ja ärge kunagi tehke vabakäelõikeid. Lahtised või liikuvad toorikud võivad suure kiirusega eemale paiskuda ja seeläbi vigastusi tekitada. u Lükake saagi läbi tooriku. Ärge tõmmake saagi läbi tooriku. Lõike tegemiseks tõstke sae pead ja tõmmake see üle tooriku, ilma et lõikaksite, seejärel käivitage mootor, langetage sae pea alla ja suruge saag läbi tooriku. Tõmbava lõike korral tekib oht, et saeketas kerkib toorikult üles ja saeketas koos alusega paiskub jõuga kasutaja suunas. u Ärge kunagi asetage oma käsi ettenähtud lõikejoone kohal risti, seda ei tohi teha saeketta ees ega taga. Tooriku toestamine risti asetatud kätega, st tooriku hoidmine saekettast paremal pool vasaku käega ja saekettast vasakul pool parema käega on väga ohtlik. u Kui saeketas pöörleb, siis ärge viige oma käsi piiriku taha, ja jälgige, et Teie käsi oleks pöörleva saeketta kummastki küljest vähemalt 100 mm kaugusel, näiteks kui eemaldate puidujäätmeid. Saeketta lähedus Teie käele ei pruugi olla hoomatav ja võite ennast tõsiselt vigastada. u Vaadake toorik enne lõikamist üle. Kui toorik on paindunud või kõverdunud, kinnitage see piiriku külge nii, et kumer pool jääb väljapoole. Veenduge, et lõikejoonele ei jää tooriku, piiriku ja laua vahele pilu. Paindes või kõverdunud toorikud võivad paigast nihkuda ja põhjustada lõikamise ajal pöörleva saeketta kinnikiilumise. Toorikus ei tohi olla naelu ega muid võõrkehasid. u Kasutage saagi alles siis, kui laual ei ole tööriistu, puidujäätmeid jmt; laual tohib olla vaid toorik. Väike praht, puidutükid ja muud pöörleva saekettaga kokkupuutuvad esemed võivad suure kiirusega eemale paiskuda. u Lõigake ühekorraga vaid ühte toorikut. Virna laotud toorikuid ei saa korralikult kinnitada ega kinni hoida ning saagimisel võivad need kohalt nihkuda või põhjustada saeketta kinnikiilumise. u Hoolitsege selle eest, et järkamissaag oleks enne töö alustamist ühetasasel stabiilsel aluspinnal. Ühetasane kõva aluspind vähendab ohtu, et järkamissaag muutub töötamisel ajal ebastabiilseks. u Planeerige oma tööd. Iga kord, kui reguleerite saeketta kallet või lõikenurka, veenduge, et reguleeritav piirik on õigesti välja rihitud ja toestab toorikut, puutumata kokku saeketta või kettakaitsega. Ilma et lülitaksite sae sisse ja asetaksite tooriku lauale, laske saekettal läbida täielik lõiketeekond, et veenduda, et saeketta teel ei ole takistusi ja et ei esine piiriku lõikamise ohtu. u Toorikute puhul, mis on laiemad või pikemad kui laua ülaserv, tagage korralik toestus, kasutades näiteks lauapikendust või saepinki. Toorikud, mis on järkamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need ei ole korralikult toestatud. Kui mahalõigatud puidutükk või toorik ümber kukub, võib alumine kettakaitse selle tagajärjel üles kerkida või pöörlevalt saekettalt kontrollimatult eemale paiskuda. u Ärge kasutage lauapikenduse või lisatoestuse asemel teiste inimeste abi. Tooriku ebastabiilne toestus võib kaasa tuua saeketta kinnikiilumise. Toorik võib lõikamise ajal ka paigast nihkuda ja tõmmata tööriista kasutaja või abilise vastu pöörlevat saeketast. u Mahalõigatud tükki ei tohi suruda vastu pöörlevat saeketast. Kui ruumi on näiteks pikijuhikute kasutamise korral vähe, võib mahalõigatud tükk saekettaga kokku puutuda ja suurel kiirusel eemale paiskuda. u Ümarate toorikute, näiteks varraste või torude korralikuks toestamiseks kasutage pitskruvi või muid sobivaid kinnitusvahendeid. Vardad võivad lõikamisel minema veereda ja kaasa tuua saeketta haardumise, mille tagajärjel tõmmatakse toorik koos Teie käega vastu saeketast. u Laske saekettal jõuda maksimaalkiirusele, enne kui alustate tooriku lõikamist. See vähendab tooriku eemalepaiskumise ohtu. u Tooriku kinnikiilumise või saeketta blokeerumise korral lülitage järkamissaag välja. Oodake, kuni kõik liikuvad osad on seiskunud, tõmmake võrgupistik pistikupesast välja või eemaldage seadmest aku. Seejärel eemaldage kinnikiilunud materjal. Kui sellise kinnikiilumise korral saagimist jätkate, võite kaotada kontrolli järkamissae üle või järkamissaagi kahjustada. u Pärast lõikamise lõpetamist vabastage lüliti, hoidke sae pead all ja enne mahalõigatud tüki eemaldamist oodake, kuni saeketas on seiskunud. Käe viimine järelpöörleva saeketta lähedusse on väga ohtlik. u Hoidke käepidemest tugevasti kinni, kui teete osalist lõiget või kui vabastate lüliti, enne kui sae pea on jõudnud alumisse asendisse. Sae pidurdusjõu toimel võib sae pea järsult alla liikuda ja tekitada vigastusi. u Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada. u Ärge kasutage nürisid, pragunenud, kõverdunud või kahjustatud saekettaid. Nüride või valesti rihitud 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 403 hammastega saekettad põhjustavad liiga kitsa lõikejälje tõttu suurema hõõrdumise, saeketta kinnikiildumise ja tagasilöögi. u Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda. u Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale võlliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll. u Ajal, mil seade töötab, ärge kunagi eemaldage lõikepiirkonnast materjalijääke, puidulaaste vmt. Viige seadme haar kõigepealt puhkeasendisse ja lülitage seade välja. u Pärast töö lõpetamist ärge puudutage saeketast enne, kui see on jahtunud. Saeketas läheb töötamisel väga kuumaks. u Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. u Ärge vahetage seadmesse integreeritud laserit välja mõnda teist tüüpi laseri vastu. Laser, mis ei ole antud seadme jaoks ette nähtud, võib olla inimestele ohtlik. u Ärge tehke laserseadmes mingeid muudatusi. Käesolevas kasutusjuhendis kirjeldatud seadistamisvõimalusi võite ohutult kasutada. Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi. u Ärge katke kunagi kinni elektrilisel tööriistal olevaid hoiatussilte. Sümbolid Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt. Sümbolid ja nende tähendus Laseri klass1 Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saekettaga kokkupuute korral võite end vigastada. Kandke tolmukaitsemaski. Kandke kaitseprille. Kandke kuulmiskaitsevahendeid. Müra võib kuulmist kahjustada. Ohtlik piirkond! Hoidke käed, sõrmed ja käsivarred sellest piirkonnast eemal. Sümbolid ja nende tähendus Ärge asetage oma sõrmi seadme haara liikuvate osade vahele. Sõrmed võivad nende vahele kinni jääda ja tõsiselt viga saada. Ø 30 Ø 305 mm Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt peab seadme spindliga lõtkuta sobima. Kui vajalik on kahandusdetailide kasutamine, siis veenduge, et kahandusdetaili mõõtmed sobivad saeketta paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saekettaga kaasas olevaid kahandusdetaile. Saeketta läbimõõt peab vastama sümbolil toodud väärtusele. Transportimisel hoidke elektrilist tööriista üksnes selleks ettenähtud ja vastavalt märgistatud kohtadest (süvendistest). Elektrilise tööriista kandmisel ärge hoidke seda kunagi haara pidemest. Lülitage laser sisse Bosch Power Tools 1 609 92A 5RR | (02.07.2020)404 | Eesti Sümbolid ja nende tähendus Kinnituspide avatud: seada saab vertikaalseid kaldenurki. Kinnituspide suletud: seatud vertikaalset kaldenurka hoitakse. Näitab vertikaalse kaldenurga reguleerimise üksikuid samme.

3. Seadke pöördnupuga soovitud

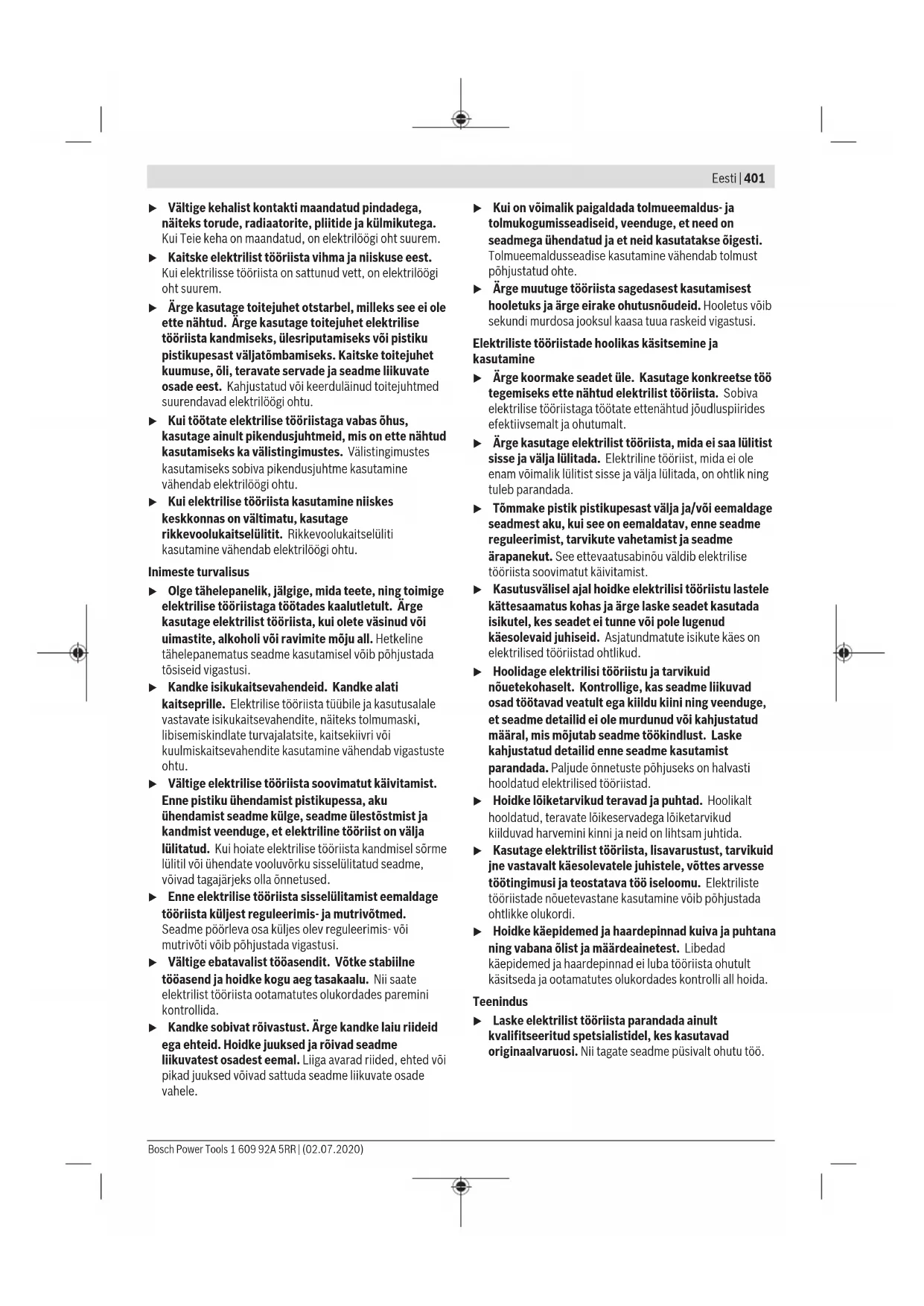

vertikaalne kaldenurgavahemik Pöördnupuga vertikaalse kaldenurga vahemiku seadmine: Saeketta kalle vasakule (45°...0°) Saeketta kalle paremale (0°...45°) Liughaara kogu kallutusvahemik (– 47°...+47°) Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektritööriist on statsionaarse seadmena ette nähtud sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus. Sealjuures on võimalikud horisontaalsed kaldenurgad −52° kuni +60° ning vertikaalsed kaldenurgad 47° (vasakule) kuni 47° (paremale). Elektritööriista võimsus on kohandatud kõva ja pehme puidu, samuti laast- ja kiudplaatide saagimiseks. Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste. Kujutatud komponendid Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Käepide (2) Sisse-/väljalüliti sisselülitustõkis (3) Kaitsekate (4) Pendelkettakaitse (5) Reguleeritav tugirööbas (6) Tugirööbas (7) Saelaua pikendus (8) Avad paigaldamiseks (9) Vaheplaat (10) Lukustusklamber (11) Lukustuspide suvalise (horisontaalse) kaldenurga jaoks (12) Horisontaalse kaldenurga eelseadmishoob (13) Kinnituspide mis tahes kaldenurga jaoks (vertikaalne) (14) Vahepiire

(15) Standardsete (horisontaalsete) kaldenurkade märgistussälgud (16) Haardesüvendid (17) Sisekuuskantvõti (6 mm/4 mm) (18) Sisekuuskantvõti (2 mm) (19) Pitskruvi (20) Liugrull (21) Nurganäidik parempoolsele kaldenurga vahemikule (0° kuni 47°) (vertikaalne) (22) Laastude eemalesuunaja (23) Laastu väljapaiskeava (24) Tolmueemaldusadapter (25) Liugmehhanismi kinnitushoob (26) Laseri hoiatussilt (27) Laseri kaitsekate (28) Liughaar (29) Sügavuspiiriku justeerimiskruvi (30) Sügavuspiirik (31) Transpordikaitse (32) Vertikaalse kaldenurga skaala (33) Nurganäidik vasakpoolsele kaldenurga vahemikule (47° kuni 0°) (vertikaalne) (34) Reguleerimisnupp 22,5° vertikaalsele kaldenurgale (35) Pikkusepiiriku lukustuskruvi

(37) Horisontaalse kaldenurga skaala (38) Saelaud (39) Pöördnupp (vertikaalse) kaldenurga vahemiku reguleerimiseks (40) Saeleht (41) Laserkiire väljumisava (42) Katte lukustuskruvi (43) Pendelkettakaitsme kate (44) Eesmine kinnituskruvi (Katteplaat/pendelkettakaitse) (45) Tagumine kinnituskruvi (Katteplaat/pendelkettakaitse) (46) Katteplaat 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 405 (47) Spindlilukustus (48) Sisekuuskantpeakruvi saeketta kinnitamiseks (49) Kinnitusäärik (50) Seesmine kinnitusäärik (51) Saelaua pikenduse kinnitushoob (52) Reguleeritava tugirööpa lukustuskruvi (53) Summuti (54) Summuti reguleerimiskruvid (55) Avad pitskruvi jaoks (56) Tiibkruvi (57) Keermestatud varras (58) Kaldenurga (horisontaalse) väärtuse näidik (59) Lüliti (sisse/välja) (60) Laseri (lõikejoone märgistuse) sisse-/väljalüliti (61) Vaheplaadi kruvid (62) Pikkusepiiriku kinnituskruvi

(63) Laseri kaitsekatte kruvi (64) Reguleerimiskruvi laseri positsioneerimiseks (ühetasasus) (65) Laseri monteerimisplaadi kinnituskruvi (66) Laseri korpuse kinnituskruvi (67) / (68) / (69) Põhiseade 0° (vertikaalne kaldenurk) reguleerimiskruvid (70) Põhiseade 45° (vasakpoolne vertikaalne kaldenurk) reguleerimiskruvid (71) Põhiseade 45° (parempoolne vertikaalne kaldenurk) reguleerimiskruvid (72) Kaldenurga (horisontaalse) skaala reguleerimiskruvid (73) Nurganäidiku (horisontaalse) kruvi (74) Kinnituspideme kinnitusjõu reguleerimiskruvi mistahes (vertikaalsele) kaldenurgale (75) Takjapael

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Järkamissaag GCM 12 GDL GCM 12 GDL GCM 12 GDL Tootenumber 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Nimivõimsus W 2000 1500 1800 Nimipinge V 230–240 110 220–240 Sagedus Hz 50/60 50/60 50/60 Tühikäigu-pöörlemiskiirus min

Käivitusvoolu piiraja ● – ● Laseri tüüp nm 650 650 650 mW < <1 <1 Laseri klass 1 1 1 Kaal EPTA-Procedure 01:2014 järgi kg 32,1 32,1 32,1 Kaitseklass / II / II / II Sobivate saeketaste mõõtmed Saeketta läbimõõt mm 305 305 305 Saeketta põhiosa paksus mm 1,7−2,6 1,7−2,6 1,7−2,6 Max lõikelaius mm 3,2 3,2 3,2 Lõikeketta siseava läbimõõt mm 30 30 30 Töödeldava detaili lubatud mõõtmed (maksimaalne/minimaalne): (vaadake „Töödeldava detaili lubatud mõõtmed“, Lehekülg410) Andmed müra kohta Mürapäästuväärtused, määratud vastavalt EN 62841-3-9. Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirõhutase 93dB(A); helivõimsustase 106dB(A). Mõõtemääramatus K=3dB. Kasutage kuulmiskaitsevahendeid! Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)406 | Eesti Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda. Paigaldus u Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja kõigi elektrilise tööriista juures tehtavate tööde ajal ei tohi võrgupistik olla ühendatud vooluvõrku. Tarnekomplekt Vaadake kasutusjuhendi alguses toodud tarnekomplekti kujutist. Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab kõiki allpool nimetatud osi: – Paigaldatud saekettaga järkamissaag (40) – Lukustuspide (11) – Sisekuuskantvõti (17) – Sisekuuskantvõti (18) – Pitskruvi (19) Märkus: Kontrollige elektritööriista võimalike kahjustuste suhtes. Enne kui jätkate elektritööriista kasutamist, kontrollige hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et liikuvad osad töötavad veatult ega kiilu kinni ja et kõik detailid on kahjustamata. Seadme laitmatu töö tagamiseks peavad kõik seadme osad olema paigaldatud õigesti ja vastama kõikidele nõuetele. Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas. Lisaks vajalikud tööriistad: – ristpeakruvikeeraja – mutrivõti (suurus: 8 mm) – silmus-, mutri- või otsvõti (suurused: 10 mm ja 17 mm) Üksikosade koostamine – Võtke tarnekomplekti kõik osad pakendist ettevaatlikult välja. – Eemaldage seadme ja tarvikute küljest pakkematerjal. Lukustuspideme paigaldamine (vt joonist a) – Kruvige lukustuspide (11) ülalpool hooba olevasse vastavasse avasse (12). u Pingutage lukustuspide (11) enne saagimist alati tugevalt. Vastasel korral võib saeketas töödeldavas detailis kiilduda. Püsipaigaldus või ajutine paigaldus u Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile). Paigaldamine tööpinnale (vtjoonistb1) – Kinnitage elektritööriist sobiva keermesühenduse abil tööpinnale. Selleks on olemas avad(8). või – Kinnitage elektritööriista jalad tööpinnale standardsete pitskruvidega. Paigaldus Boschi töölauale (vtjoonistb2) (GTA 2500 W, GTA 3700, GTA 3800) Boschi GTA-töölauad pakuvad oma reguleeritava kõrgusega jalgadega elektritööriistale tuge igasugusel aluspinnal. Töölaudadel olevaid töödeldavate detailide tugesid kasutatakse pikkade töödeldavate detailide toestamiseks. u Lugege kõiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks võib olla elektrilöök, põleng ja/või rasked vigastused. u Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks. – Paigaldage elektritööriist töölauale transpordiasendis. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Tolmu-/laastueemaldusava võib tolmu, laastude või töödeldava detaili tükkidega ummistuda. – Lülitage seade välja ja eemaldage toitepistik pistikupesast. – Oodake, kuni saeketas on täielikult seiskunud. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 407 – Tehke kindlaks ummistumise põhjus ja kõrvaldage see. Võõrimemisseadme kasutamine Äraimemiseks saate tolmueemaldusadapterile (24) ühendada ka tolmuimeja vooliku (Ø35mm). – Ühendage tolmueemaldusadapter (24) tolmuimeja voolikuga. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Tolmueemaldusadapteri puhastamine Optimaalse imemise tagamiseks tuleb tolmueemaldusadapterit (24) korrapäraselt puhastada. – Tõmmake tolmueemaldusadapter (24) pöördliigutusega laastu väljaviskeavalt (23) ära. – Eemaldage laastud ja muu puru. – Suruge tolmueemaldusadapterit pöördliigutusega uuesti laastu väljaviskeavasse, kuni see fikseerub laastu väljaviskeava kohal olevasse hoiderõngasse. Saeketta vahetamine (vt jn c1−c4) u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Saeketta paigaldamisel kandke kaitsekindaid. Saeketta puudutamisel on vigastumisoht. Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu- pöörlemiskiirusest. Kasutage ainult saekettaid, mis vastavad selles kasutusjuhendis esitatud andmetele ja mis on kontrollitud ning tähistatud vastavalt standardile EN 847-1. Kasutage ainult selle elektrilise tööriista tootja poolt soovitatud saekettaid, mis sobivad materjalile, mida soovite töödelda. See hoiab ära saehammaste ülekuumenemise saagimisel. Saeketta eemaldamine – Viige elektritööriist tööasendisse. – Keerake lukustuskruvi (42) käega lahti, nii et kate (43) saab lahtiselt rippuma jääda. – Keerake kinnituskruvi (44) (u 2 pööret) sisekuuskantvõtmega (4 mm) (17) lahti. Ärge keerake kruvi täiesti välja. – Keerake kinnituskruvi (45) (u 6 pööret) sisekuuskantvõtmega (4 mm) (17) lahti. Ärge keerake kruvi täiesti välja. – Eemaldage katteplaat (46) kinnituskruvist (45), selleks tõmmake plaati ette ja seejärel alla. – Pöörake pendelkettakaitse (4) tahapoole ja hoidke pendelkettakaitset selles asendis. – Riputage kate (43) ühest avast kinnituskruvile (45). See hoiab pendelkettakaitset avatud asendis. – Keerake sisekuuskantkruvi (48) sisekuuskantvõtmega ( mm) (17) ja suruge samal ajal spindli fiksaatorit (47), kuni see lukustub. – Hoidke spindli lukustust (47) surutult all ja keerake sisekuuskantkruvi (48) päripäeva välja (vasakkeere!). – Võtke kinnitusäärik (49) ära. – Eemaldage saeketas (40). Saeketta paigaldamine u Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga! Vajaduse korral puhastage enne paigaldamist kõik paigaldatavad detailid. – Asetage uus saeketas seesmisele kinnitusäärikule (50). – Asetage kohale kinnitusäärik (49) ja kinnituskruvi (48). Suruge spindli lukustust (47), kuni see fikseerub ja pingutage kuuskantkruvi vastupäeva. – Eemaldage kate (43) kinnituskruvilt (45) ja viige pendelkettakaitse (4) uuesti alla. – Lükake katteplaat (46) uuesti kinnituskruvi (45) alla. – Pingutage kinnituskruvid (45) ja (44) uuesti tugevasti kinni. – Lükake kate (43) tagasi algasendisse ja keerake lukustuskruvi (42) uuesti käega kinni. Töötamine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Transpordikaitse (vtjoonistA) Transpordikaitse (31) võimaldab elektritööriista lihtsamat käsitsemist selle transportimisel erinevatesse kasutuskohtadesse. Elektrilise tööriista vabastamine kaitseriivist (tööasend) – Suruge liughaar (28) käepidemest (1) veidi alla, et vabastada transpordikaitse (31) koormusest. – Tõmmake transpordikaitse (31) lõpuni väljapoole. – Viige liughaar (28) aeglaselt üles. Transpordikaitsme riivistamine (transpordiasend) – Lükake liughaar (28) täiesti taha ja lukustage selles asendis. – Juhtige liughaar nii kaugele alla, et transpordikaitsme (31) saaks lõpuni sisse suruda. Veel juhiseid: (vaadake „Transport (vtjoonistZ)“, Lehekülg413) Liughaara lukustamine Liughaara (28) lukustusmehhanismi saab lukustada kinnitushoovaga (25). Seejuures on võimalikud liughaara kaks asendit: – liughaar on lükatud täiesti taha (ristlõigeteks) – liughaar on tõmmatud täiesti ette (kompaktseks transpordiasendiks) Bosch Power Tools 1 609 92A 5RR | (02.07.2020)408 | Eesti Liughaara kaitse maha võtmine (vt joonist B1) Pärast liughaaralt (28) kaitse mahavõtmist on kogu liugmehhanism töövalmis. – Suruge kinnitushoob (25) lõpuni alla. – Kinnitushoova fikseerimiskiil vabastab liughaara kaks alumist liigendit. Pange liughaarale kaitse peale (vt joonist B2) Liughaar on lükatud täiesti taha: – Lükake liughaar (28) lõpuni taha. – Liughaara kaks ülemist liigendit on nüüd püstiasendis ja suletud. – Tõmmake kinnitushoob (25) üles, kuni fikseerimiskiil on seatud liughaara kahe alumise liigendi vahele. – Täiesti taha lükatud liughaar (28) on seeläbi lukustatud. Liughaar on tõmmatud täiesti ette: – Tõmmake liughaar (28) täiesti ette. – Liugmehhanism on nüüd täielikult välja toodud. – Tõmmake kinnitushoob (25) üles, kuni fikseerimiskiil on seatud liughaara kahe alumise liigendi vahele. – Täiesti ette tõmmatud liughaar (28) on seeläbi lukustatud. Ettevalmistus tööks Saelaua pikendamine (vaata joonist C) Pikad töödeldavad detailid tuleb vabast otsast toestada. Saelauda saab saelaua pikendustega (7) vasakule ja paremale suurendada. – Suruge kinnitushoob (51) sisse. – Tõmmake saelaua pikendus (7) soovitud pikkuseni välja (max 250 mm). – Saelaua pikenduste fikseerimiseks suruge kinnitushoob (51) uuesti välja. Tugirööpa nihutamine (vtjooniseidD–E) Horisontaalsete ja/või vertikaalsete kaldenurkade saagimisel peate olenevalt lõikesuunast vasakpoolse või parempoolse reguleeritava tugirööpa (5) väljapoole tõmbama või täiesti eemaldama. Vertikaalne kaldenurk Horisontaalne kaldenurk 0°–47° (vasakul) ≤44° (paremal/vasakul) – Vabastage lukustuskruvi (52). – Tõmmake vasakpoolne reguleeritav tugirööbas (5) lõpuni välja. 0°–47° (vasakul) ≥45° (paremal/vasakul) – Vabastage lukustuskruvi (52). – Tõmmake vasakpoolne reguleeritav tugirööbas (5) lõpuni välja. – Tõstke reguleeritav tugirööbas ülespoole välja. – Eemaldage lukustuskruvi (52). 0°–47° (paremal) ≤44° (paremal/vasakul) – Vabastage lukustuskruvi (52). – Tõmmake parempoolne reguleeritav tugirööbas (5) lõpuni välja. – Tõstke reguleeritav tugirööbas ülespoole välja. 0°–47° (paremal) ≥45° (paremal/vasakul) Liughaara amortisatsiooni reguleerimine (vtjoonistF) Liughaara (28) liugmehhanism on tehases eelseatud ja ei ole elektritööriista tarnimisel amortiseeritud. Liugmehhanismi summutust saate summutiga (53) eraldi reguleerida: tugev – suurema kontrolli all tehtavateks lõigeteks; pehme – kiireteks lõigeteks. – Keerake kaks reguleerimiskruvi (54) sisekuuskantvõtmega (4 mm) (17) lahti, et summutust pehmemaks reguleerida – või – pingutage mõlemad reguleerimiskruvid (54) tugevamini kinni, et summutust tugevamaks reguleerida. Töödeldava detaili kinnitamine (vt jn G) Optimaalse tööohutuse tagamiseks tuleb töödeldav detail alati kinnitada. Ärge töödelge detaile, mis on kinnitamiseks liiga väikesed. – Suruge töödeldav detail tugevalt vastu tugirööpaid (6) ja (5). – Asetage tarnekomplekti kuuluv pitskruvi (19) mõnda selleks ette nähtud avasse (55). – Vabastage tiibkruvi ja sobitage pitskruvi töödeldava detailiga. Keerake tiibkruvi uuesti kinni. – Pingutage keermestatud varras (57) ja fikseerige niiviisi töödeldav detail. Töödeldava detaili vabastamine – Pitskruvi lahtipäästmiseks pöörake keermestatud varrast(57) vastupäeva. Horisontaalse ja vertikaalse kaldenurga seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. u Pingutage lukustuspide(11) enne saagimist alati tugevalt kinni. Vastasel korral võib saeketas töödeldavas detailis kiilduda. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 409 Horisontaalsete kaldenurkade seadmine Horisontaalsete standardsete kaldenurkade seadmine (vaata joonist H) Sageli kasutatavate horisontaalsete kaldenurkade kiireks ja täpseks seadmiseks on saelaual ette nähtud sälgud (15): vasakul paremal

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Vabastage lukustuspide (11), juhul kui see on kinni tõmmatud. – Tõmmake hooba (12) ja pöörake saelaud (38) kuni soovitud sälguni vasakule või paremale. – Vabastage hoob uuesti. Hoob peab sälgus tuntavalt fikseeruma. – Tõmmake lukustuspide (11) jälle kinni. Suvalise horisontaalse kaldenurga seadmine (vaata joonist I) Horisontaalset kaldenurka saab seada piirkonnas 52° (vasakul pool) kuni 60° (paremal pool). – Vabastage lukustuspide (11), juhul kui see on kinni tõmmatud. – Tõmmake hooba (12) ja suruge samal ajal lukustusklambrit (10), kuni see sellekohasesse soonde satub. Sellega muutub saelaud vabalt liikuvaks. – Pöörake saelauda (38) lukustuspidemest haarates vasakule või paremale, kuni nurganäidikul (58) on soovitud horisontaalne kaldenurk. – Tõmmake lukustuspide (11) jälle kinni. – Hoova (12) uuesti vabastamiseks (standardsete horisontaalsete kaldenurkade seadmiseks) tõmmake hoob üles. Lukustusklamber (10) hüppab algsesse asendisse tagasi ja hoob (12) saab jälle sälkudesse (15) fikseeruda. Vertikaalse kaldenurga seadmine Vertikaalset kaldenurka saab seada piirkonnas 47° (vasakul) kuni 47° (paremal). Sageli kasutatavate vertikaalsete kaldenurkade kiireks ja täpseks seadmiseks on nurkade 0°, 22,5°, 45° ja 47° jaoks ette nähtud piirikud. Vasakpoolse vertikaalse standardse kaldenurga vahemiku seadmine (45° kuni 0°) – Tõmmake vasakpoolne reguleeritav tugirööbas (5) lõpuni välja. – Vabastage kinnituspide (13). – Pöörake liughaara (28) käepidemest (1) vasakule, kuni nurganäidikul (33) on soovitud vertikaalne kaldenurk. – Hoidke liughaara (28) selles asendis ja pingutage kinnituspide (13) uuesti kinni. Kinnituspideme kinnitusjõud peab hoidma liughaara vastavas asendis mis tahes vertikaalse kaldenurga puhul. Parempoolse vertikaalse standardse kaldenurga vahemiku seadmine (0° kuni 45°) (vtjoonistJ) – Tõmmake parempoolne reguleeritav tugirööbas (5) lõpuni välja. – Vabastage kinnituspide (13). – Keerake liughaara (28) käepidemest (1) 0° asendist kergelt vasakule ja pöörake pöördnuppu (39), kuni nähtavale ilmub parempoolne kaldenurk. – Pöörake liughaara (28) käepidemest (1) paremale, kuni nurganäidikul (21) on soovitud kaldenurk. – Hoidke liughaara (28) selles asendis ja pingutage kinnituspide (13) uuesti kinni. Kinnituspideme kinnitusjõud peab hoidma liughaara vastavas asendis mis tahes vertikaalse kaldenurga puhul. Vertikaalse standardse kaldenurga 0° seadmine Et vertikaalset standardset kaldenurka 0° saaks uuesti kergelt seada, lukustub pöördnupp (39) vasakusse vertikaalsesse kaldenurga piirkonda. – Keerake liughaara (28) paremalt poolt üle 0°-asendi. Kogu vertikaalse kaldenurga vahemiku seadmine (–47° kuni +47°) – Tõmmake mõlemad reguleeritavad tugirööpad (5) lõpuni välja. – Vabastage kinnituspide (13). – Keerake liughaara (28) käepidemest (1) 0° asendist kergelt vasakule ja pöörake pöördnuppu (39), kuni nähtavale ilmub parempoolne kaldenurk. – Pöörake liughaara (28) käepidemest (1) hoides vasakule või paremale, kuni nurganäidikul (33) või (21) on soovitud kaldenurk. – Hoidke liughaara (28) selles asendis ja pingutage kinnituspide (13) uuesti kinni. Kinnituspideme kinnitusjõud peab hoidma liughaara vastavas asendis mis tahes vertikaalse kaldenurga puhul. Vertikaalse standardse kaldenurga 22,5° seadmine (vt joonist K) Tõmmake reguleerimisnupp (34) täiesti välja ja keerake seda 90°. Seejärel keerake liughaara (28) käepidemest (1), kuni liughaar kuuldavalt kohale fikseerub. Kasutuselevõtt Sisselülitamine (vtjoonistL) – Elektritööriista sisselülitamiseks lükake kõigepealt sisselülitustõkis (2) keskasendisse ja vajutage seejärel sisse-/väljalülitit (59) ning hoidke seda surutult. Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (59) lukustada, vaid see peab töö ajal pidevalt surutuks jääma. Bosch Power Tools 1 609 92A 5RR | (02.07.2020)410 | Eesti Väljalülitamine – Väljalülitamiseks vabastage sisse-/väljalüliti (59). Käivitusvoolu piiraja Elektrooniline käivitusvoolu piiraja piirab võimsust elektrilise tööriista sisselülitamisel ja võimaldab kasutamist 16A kaitsmega. Märkus: Kui elektriline tööriist töötab kohe pärast sisselülitamist maksimaalsel pöörlemiskiirusel, ei ole käivitusvoolu piiraja ja taaskäivitumiskaitse töökorras. Saatke elektriline tööriist kohe klienditeenindusse, aadressid vt lõigust "Klienditeenindus ja kasutamisnõustamine". Tööjuhised Üldised saagimisjuhised Lõikejoone märgistamine (vt joonist M) Kaks laserkiirt näitavad saeketta lõikelaiust. Tänu sellele saate töödeldava detaili saagimiseks täpsesse asendisse seada, ilma et tuleks avada pendelkettakaitse. – Lülitage laserkiired lülitist (60) sisse. – Rihtige toorikul olev märgistus piki laserkiiri välja. Suunis: Kontrollige enne saagimist, kas lõikelaiust veel korralikult kuvatakse Laseri justeerimine. Laserkiired võivad näiteks intensiivsel kasutusel tekkiva vibratsiooni tõttu paigast nihkuda. Kasutaja asend (vt joonist N) u Ärge seiske elektrilise tööriista ees saekettaga ühel joonel, vaid seiske alati saeketta suhtes külgsuunas nihutatult. Nii on teie keha võimaliku tagasilöögi eest kaitstud. – Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal. – Ärge ristake oma käsi liughaara ees (28). Vaheplaatide vahetamine (vaata joonist O) Punased vaheplaadid (9) võivad elektrilise tööriista pikemaaegsel kasutamisel kuluda. Vahetage defektsed vaheplaadid. – Viige elektriline tööriist tööasendisse. – Keerake kruvid (61) sisekuuskantvõtmega (4 mm) (17) välja ja eemaldage vanad vaheplaadid. – Asetage kohale uus parempoolne vaheplaat. – Kinnitage vaheplaat kruvidega (61) võimalikult kaugemale paremale, nii et kogu tõmbeliikumise võimalikul pikkusel ei puudutaks saeketas vaheplaati. – Korrake töösamme analoogselt vasaku vaheplaadiga. Töödeldava detaili lubatud mõõtmed Maksimaalsed töödeldavad detailid: Horisontaalne kaldenurk Vertikaalne kaldenurk Kõrgus × laius [mm] Toorik vastu tugirööbast Toorik vastu vahepiiret (lisavarustus) 0° 0° 104 x 341 110 x 240 45° 0° 104 x 240 110 x 110 0° 45° (vasakul) 51 x 341 51 x 295 0° 45° (paremal) 38 x 341 38 x 295 45° 45° (vasakul) 51 x 240 51 x 200 45° 45° (paremal) 38 x 240 38 x 200 Minimaalsed töödeldavad detailid (= kõik töödeldavad detailid, mida saab kaasasoleva pitskruviga (19) vasakult või paremalt poolt saeketast kinnitada): 160 x 335 mm (pikkus x laius) Maksimaalne lõikesügavus (0°/0°): 104 mm Saagimine Ilma tõmbeliigutuseta saagimine (järkamine) (vtjoonistP) – Lükake liughaar (28) täiesti taha ja lukustage selles asendis. Veenduge, et sügavuspiirik (30) on lõpuni sisse surutud ja justeerimiskruvi (29) läbib liughoova liigutamisel väljalõiget sügavuspiirikut puudutamata. – Kinnitage töödeldav detail vastavalt mõõtmetele. – Vajaduse korral reguleerige soovitud (horisontaalsele ja/ või vertikaalsele) kaldenurgale. – Lülitage elektritööriist sisse. – Viige liughaar (28) käepidemega (1) aeglaselt alla. – Saagige töödeldav detail ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Viige liughaar (28) aeglaselt üles. Tõmbeliigutusega saagimine (vt joonist Q) u Hoidke seadme käepidemest enne sisselülitamist ja kogu saagimisprotsessi vältel tugevasti kinni. Saagimisel juhtige liughaara kontrollitult. Kuna haar on erakordselt kerge käiguga, võivad hetkelise tähelepanematuse tagajärjeks olla tõsised vigastused. – Võtke liughaaralt (28) kaitse maha. Kontrollige, kas kogu liugmehhanism on töövalmis; selleks tõmmake liughaar (28) välja ja lükake tagasi. – Kinnitage töödeldav detail vastavalt mõõtmetele. 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsEesti | 411 – Vajaduse korral reguleerige soovitud (horisontaalsele ja/ või vertikaalsele) kaldenurgale. – Tõmmake liughaar (28) käepidemega (1) tugirööpast (6) nii kaugele, et saeketas oleks töödeldava detaili ees. – Lülitage elektritööriist sisse. – Viige liughaar (28) käepidemega (1) aeglaselt alla. – Suruge nüüd liughaara (28) tugirööpa (6) suunas ja saagige töödeldav detail ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Viige liughaar (28) aeglaselt üles. Ühepikkuste töödeldavate detailide saagimine (vtjoonistR) Ühepikkuste detailide lihtsaks saagimiseks võite kasutada pikkusepiirikut (36) (lisavarustus). Pikkusepiiriku võite paigaldada saelaua pikenduse mõlemale poolele (7). – Vabastage lukustuskruvi (35) ja kinnitage pikkusepiirik (36) kinnituskruviga (62). – Pingutage uuesti lukustuskruvi (35). – Seadke saelaua pikendus (7) soovitud pikkusele. Sügavuspiiriku seadmine (soone saagimine) (vt joonist

Sügavuspiirikut tuleb reguleerida, kui tahate saagida soont või kasutada vahepiiret. – Pöörake sügavuspiirik (30) välja. – Pöörake liughaara (28) käepidemest (1) soovitud asendisse. – Keerake justeerimiskruvi (29), kuni kruvi ots puudutab sügavuspiirikut (30). – Viige liughaar (28) aeglaselt üles. Erikujulised töödeldavad detailid Kaarjate või ümarate töödeldavate detailide saagimisel peate nende nihkumist eriti tõkestama. Lõikejoonel ei tohi töödeldava detaili, tugirööpa ja saelaua vahel olla pilu. Vajaduse korral tuleb valmistada spetsiaalsed kinnitused. Profiilliistude töötlemine Profiilliiste saate töödelda kahel erineval viisil: Töödeldava detaili positsioneerimin

põrandaliist laeliist – tugirööpa vastu toetatud – lapiti saelaual lebav Lisaks sellele saab sõltuvalt profiilliistu laiusest lõikeid teha tõmbeliigutusega ja ilma. Proovige seatud kaldenurka (horisontaalset ja/või vertikaalset) alati kõigepealt mõnel praakdetailil. Põhiseadete kontrollimine ja seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. Laseri justeerimine Suunis: laserifunktsiooni testimiseks peab elektriline tööriist olena ühendatud vooluvõrguga. u Laseri justeerimise ajal (nt tööriista haara liigutamisel) ärge mitte kunagi vajutage sisse-/ väljalülitit. Elektrilise tööriista soovimatu käivitumine võib kaasa tuua vigastusi. – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (38) sälguni (15) 0°. Hoob (12) peab sälgus tuntavalt fikseeruma. Kontrollimine (vt joonist T1) – Märkige töödeldavale detailile sirge lõikejoon. – Viige liughaar (28) käepidemega (1) aeglaselt alla. – Joondage töödeldav detail nii, et saeketta hambad ühtivad lõikejoonega. – Hoidke toorikut selles asendis kinni ja viige liughaar aeglaselt uuesti üles. – Kinnitage töödeldav detail tugevalt. – Lülitage laserkiired lülitist (60) sisse. Laserkiired peavad olema toorikule märgitud lõikejoonest kogu aeg ühel kaugusel, seda ka siis, kui liughaar viiakse alla. Laser kaitsekatte eemaldamine (vt joonist T2) – Keerake lahti kaks kruvi (63) laseri kaitsekattel (27) kasutades sisekuuskantvõtit (4 mm) (17). Suunis: laseri kaitsekatte eesmisele kruvile ligipääsemiseks, peate viima liughaara pisut alla, kuni sisekuuskantvõtit saab torgata läbi pendelkettakaitsmes oleva ava. Ühetasasuse reguleerimine (vt joonist T3) – Eemaldage laseri kaitsekatte (27).

1. Parema laserkiire reguleerimine:

– Keerake tagumine reguleerimiskruvi (64) sisekuuskantvõtmega (18), kuni parempoolne laserkiir on toorikule kantud lõikejoonega kogu pikkuses paralleelselt. Seejuures nihutatakse ka vasakut laserkiirt. Vastupäeva pööramine liigutab laserkiirt vasakult paremale, päripäeva pööramine liigutab laserkiirt paremalt vasakule.

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas Järkamissaag Tootenumber 1 609 92A 5RR | (02.07.2020) Bosch Power ToolsIII järgmiste normidega. Tehnilised dokumendid saadaval: *
