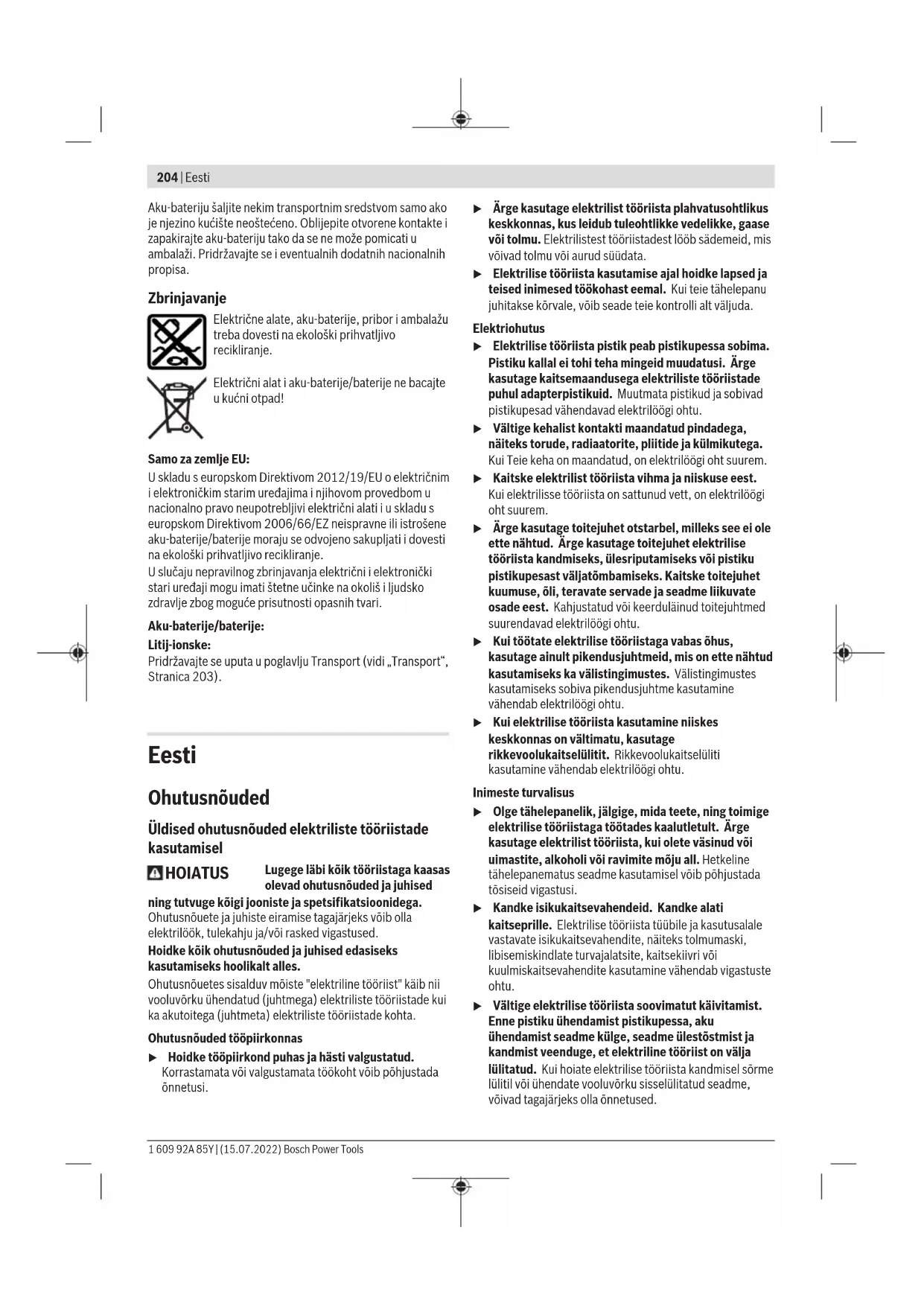

KASUTUSJUHEND GST 12V70 Professional BOSCH
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi kõik tööriistaga kaasasolevad ohutusnõuded ja juhised
ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
Hoidke tööpiirkond puhas ja hästi valgustatud.
Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistikul ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välitingimustes. Välitingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
▷ Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. ▷ Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. Hoolitsege elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste
tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. ▸ Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse. Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahjuohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. ▸ Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded tikksaagide kasutamisel
Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi. Tööriista kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või
muid sobivaid kinnitusvahendeid. Kui hoiate tööriista käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
Hoidke käed toedeldavast piirkonnast eemal. Ärge viige sõrmi tooriku alla. Saelehega kokkupuute korral võite end vigastada. Viige seade toedeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. Veenduge, et alusplaat toetub saagimise ajal stabiilsele pinnale. Kinnikiilunud saeleht võib rebeneda või põhjustada tagasilööki. ▶ Pärast saagimise lõppu lülitage tööriist välja ja oodake, kuni saeleht seiskub. Alles siis tõmmake saeleht lõikejäljest välja. Nii väldite tagasilööki ja saate tööriista ohutult käest panna. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle. Kasutage ainult teravaid, töökorras olevaid saelehti. Kõverdunud või nürid saelehed võivad murduda, mõjutada lõike kvaliteeti või põhjustada tagasilööki. ▶ Ärge pidurdage saelehte pärast väljalülitamist, avaldades saelehele külgsurvet. Saeleht võib kahjustuda, murduda või põhjustada tagasilööki. Kasutage elektritööriista ainult koos jalgplaadiga. Ilma jalgplaadita töötamisel on oht, et te ei suuda elektritööriista kontrollida. ▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Ohutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. ▶ Ärge avage akut. Esineb lühise oht. Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. ▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud puidu, plastmaterjali, metalli, keraamiliste plaatide ja kummi lõikamiseks, samuti eelnimetatud materjalides väljalõigete tegemiseks. Tööriist on ette nähtud sirg- ja figuurlõigete teostamiseks kuni 45° kaldenurga all. Järgige saelehtede kohta antud soovitusi.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
(1) Aku (2) Aku vabastusnupp a) (3) Tõmbe-/lükkenupp (4) Aku laetuse taseme näidik (5) Käigukiruse eelvaliku seaderatas (6) Temperatuurikontrolli/ülekoormuskaitse näidik (7) Sisse-/väljalüliti (8) Pendellikumise seadehoob (9) Tald (10) Juhtrull (11) Saelehe hoidik (12) Paralleeljuhiku juhtsoon (13) Saeleht (14) Töövalgusti (15) Tolmueemalduse kate (16) Tolmueemaldamisotsak (17) Liugking (18) Laasturebimiskaitse (19) Käepide (isoleeritud haardepind) (20) Saelehe vabastusnupp SDS-hoob (21) Puutekaitse (22) Tolmuimemisvoolik a) (23) Talla kruvi (24) Sisekuuskantvõti (25) Kaldenurga skaala (26) Paralleeljuhiku kinnituskruvi (27) Ringlõikuriga paralleeljuhik (28) Ringlõikuri keskvastamisotsak a) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Aku-tikksaag GST 12V-70 |
| Tootenumber | | 3601 EA1 0.. |
| Nimipinge V= 12 | | |
| Käigusagedus tühkäigul n°A) | min1 | 1500-2800 |
| Käik mm 18 | | |
| Max lõikesügavus | | |
| - puidus mm 70 | | |
| - alumiiniums mm 3 | | |
| - terases (legeerimata) mm 3 | | |
| Max lõikenurk (vasak/parem) °45 | | |
| Kaal EPTA-Procedure 01:2014järgi | kg 1,7-1,9 | (R) |
| Soovitataveskkonnatemperatuurlaadimisel | °C 0...+35 | |
| lubatud keskkonnatemperatuurlöätamisel ja houstamisel | °C -20...+50 | |
| Soovitatavad akud GBA 12V... | | |
| Soovitatavad akulaadijad GAL 12... | | |
| | GAX 18... |
A) Mõõdetud 20-25°C juures akuga GBA 10,8V 2.0Ah. B) sõltuvalt kasutatud akust C) piiratud võimsus temperatuuril < 0°C
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused on määratud vastavalt standardile EN 62841-2-11.
Elektrilise tööriista A-korrigeeritud helirõhutase on tavaliselt 75 dB(A). Mõõtemääramatus K = 5 dB. Töötamisel võib müratase nimetatud väärtusi ületada. Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused ah (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt
EN62841-2-11:
puitlaastplaadi saagimine saelehega T111C: aH,B = 4,5m / s2 K = 1,5m / s2
metallpleki saagimine saelehega T 118A: aH,M = 4,5m / s2,K = 1,5m / s2.
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu esialgseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult töölerakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
Eemaldage aku seadme küljest enne mis tahes tööde tegemist seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.
Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täis mahtuvus, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes.
Liitium-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.
Liitium-ioonakut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam.
Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada.
Aku (1) eemaldamiseks vajutage lukustuse vabastamisnuppu (2) ja tõmmake aku elektrilisest tööriistast allapoole välja. Ärge rakendage seejuures jõudu.
Aku laetuse taseme näit
Aku laetuse taseme näidiku (4) kolm rohelist LED-i näitavad aku (1) laetuse taset. Laetuse taseme näidik põleb vaid 5 s kestel pärast sisselülitamist.
Tarviku paigaldamisel või vahetamisel kandke kaitsekindaid. Tarvikud on teravad ja võivad pikemaajalisel kasutamisel muutuda kuumaks.
Saelehe valik
Ülevaate soovitatud saelehtedest leiate käesoleva kasutusjuhendi lõpust. Kasutage üksnes ühenukilise sabaga (T-saba) saelehti. Saeleht ei tohiks olla pikem kui konkreetse lõike jaoks vajalik.
Kitsaste kurvide saagimiseks kasutage kitsast saelehte.
Saelehe paigaldamine (vt joonis B)
Enne paigaldamist puhastage saelehe saba. Kui saba on määrdunud, ei ole saelehte võimalik kindlalt kinnitada. Lükake saeleht (13) nii, et hambad jäävad lõikamissuunda, lõpuni saelehe kinnitusavasse (11). SDS-hoob (20) hüppab automaatselt taha ja saeleht lukustub. Ärge lükake hooba (20) käega taha, vastasel korral võib tööriist kahjustada saada.
Saelehe paigaldamisel jälgige, et saelehe selg on juhtrulli (10) soonis.
Kontrollige, kas saeleht on tugevasti kinnitatud.
Lahtine saeleht võib välja kukkuda ja Teid vigastada.
Saelehe väljahüppamine (vt joonis C)
Saelehe väljahüppamisel hoidke seadet nii, et väljahüppav saeleht ei vigastaks inimesi ega loomi.
Keerake SDS-hoob (20) puutekaitse (21) suunas kuni piirikuni ette. Saeleht vabaneb ja viskub välja.
Liugking (vt joonis D)
Tundlike pindade töötlemisel võite asetada liugtalla (17) alustalla (9) peale, et vältida pinna kriimustumist.
Liugtalla (17) pealeasetamiseks kinnitage liugtald eest alustalla (9) külge, suruge see üles ja laske kohale fikseeruda.
Laasturebimiskaitse (18) (lisavarustus) aitab puidu saagimisel ära hoida puidu pinna rebenemise. Laasturebimiskaitset saab kasutada vaid teatavat tüüpi saelehtede ja lõikenurga 0° korral.
Lükake laasturebimiskaitse (18) eestpoolt tallale (9).
Liugkinga (17) kasutamisel ei kinnitata laasturebimiskaitset (18) tallale (9), vaid liugkingale.
Tolmu/saepuru äratõmme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögipuitolm, on vähkitekitava toimega, eriti kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohas. Tolm võib kergesti süttida.
Kaitsekate
Paigaldage kaitsekate (15) enne elektrilise tööriista ühendamist tolmuimejaga.
Asetage kaitsekate (15) elektrilisele tööriistale nii, et hoidik puudutuskaitsel (21) fikseerub.
Võtke kaitsekate (15) tolmu eemaldita töötamisel ja kaldlõigete korral ära. Tõmmake selleks kaitsekate ettepoole puudutuskaitselt (21) maha.
Tolmu eemalduse ühendamine (vt jooniseid F-G)
Asetage tolmuimemisotsak (16) talla (9) väljalõikesse.
Ühendage imivoolik (22) (lisatarvik)
tolmueemaldusliitmikuga (16). Ühendage imivoolik (22) tolmuimejaga (lisatarvik).
Tõhusa tolmu eemalduse tagamiseks kasutage võimaluse korral materjali rebimisvastast kaitset (18).
Tolmuimeja peab toödeldava materjali tolmu imemiseks sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.
Kasutamine
Töörežiimid
Eemaldage aku seadmest enne mis tahes tööde tegemist seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Pendellikumise reguleerimine
Kolmeastmeliselt seatav pendellikumine võimaldab lõikekiiruse, lõikevõimsuse ja lõikepildi sobitamist töödeldava materjaliga.
Reguleerimishoovaga (8) saate pendellikumist reguleerida ka töötamise ajal.
Aste 0: pendellikumine puudub
Aste I: väike pendeldus
Aste II: suur pendeldus
Igakordseks kasutusotstarbeks optimaalne pendellikumine selgub praktilise katse käigus. Seejuures juhinduge järgmistest soovitustest:
Mida peenemat ja puhtamat lõikejälge soovite saada, seda väiksem pendellikumine valige või lülitage pendellikumine täiesti välja. - Õhukeste materjalide (nt pleki) töötlemisel lülitage pendellikumine välja.
- Kõva materjali (nt teras) puhul kasutage väikest pendellikumist. - Pehmete materjalide ja puidu saagimisel saate töötada maksimaalse vonkumisega.
Kaldenurga reguleerimine (vt joonis H)
Kaldlõigete tegemiseks saab alustalda (9) keerata kuni 45° paremale või vasakule.
Tolmueemaldusotsakut (16) ja laasturebimiskaitset (18) ei saa kaldlõigete korral kasutada.
Võtke tolmuimemisotsak (16) ja laasturebimiskaitse (18) ära. - Kaldenurga 0° korral on sõrm vastas väljalõikes. - Päästke kruvi (23) sisekuuskantvõtmega (24) nii palju lahti, et saate talla (9) aku (1) poole nihutada. Laske sõrmel juhtsoones libiseda. - Kaldenurga seadmiseks kallutage tald (9) vastavalt skaalale (25) soovitud asendisse. Nurgamõõtja abil saab seada suvalist nurka kuni 45° . - Pingutage uuesti kruvi (23).
Seadme kasutuselevõtt
Aku paigaldamine
Märkus: Elektrilise tööriista jaoks ebasobivate akude kasutamine võib põhjustada häireid elektrilise tööriista töös või elektrilist tööriista kahjustada.
Lükake laetud aku (1) akupessa nii, et see fikseerub tuntavalt oma kohale ja on kindlalt kinni.
LED-töövalgusti sisselülitamine
Töövalgusti (14) sisse- või väljalülitamiseks vajutage töövalgusti nuppu (3).
Ärge suunake pilku otse vastu töötuld, see võib Teid pimestada.
Sisse-/väljalülitamine
Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti.
Elektrilise tööriista sisselülitamiseks lükake sisse-/väljalüliti (7) ette, nii et lüliti on näha,14.
Elektrilise tööriista väljalülitamiseks lükake sisse-/väljalüliti (7) tahasunas, nii et lüliti on näha ,04
Taaskäivitumiskaitse
Taaskäivitumiskaitse hoiab ära elektrilise tööriista kontrollimatu käivitumise pärast voolukatkestust. Kui taaskäivitumiskaitse on aktiivne, vilgub temperatuurikontrolli/ülekoormuskaitse (6) näit katkematult.
Uuesti kasutuselevõtmiseks viige sisse-/väljalüliti (7) väljalülitatud asendisse ja lülitage elektriline tööriist sisse.
Suunis: väga kiire välja- ja uuesti sisselülitamise korral võib rakenduda taassisselülitumiskaitse ja elektriline tööriist võib vaatamata vajutusele sisse-/väljalülitile (7) mitte käivituda. Viige sisse-/väljalüliti (7) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse.
Käigukiiruse eelvalimine
Käigusageduse regulaatoriga (5) saate käigusagedust eelnevalt välja reguleerida ja töötamise ajal muuta.
Vajalik käigusagedus sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.
Väiksemat käigusagedust on soovitav kasutada töö alustamisel ning plastmaterjali saagimisel.
Pikemaajalisel töötamisel väikesel käigusagedusel võib seade minna väga kuumaks. Võtke saeleht tööriistast välja ja laske tööriistal jahtumiseks töötada umbes 3 minutit maksimaalsel käigusagedusel.
Nõuetekohasel kasutamisel ei rakendu elektrilisele tööriistale ülekoormust. Kui seadmele rakendatakse liiga suurt koormust või kui aku temperatuur ei ole lubatud vahemikus, väheneb pöörete arv või elektriline tööriist seiskub. Vähendatud pööretel töötav tööriist hakkab täispööretel tööle alles siis, kui aku temperatuur on lubatud vahemikus või kui seadmele rakenduvat koormust vähendatakse. Automaatse seiskumise korral lülitage elektriline tööriist välja, laske akul jahtuda ja seejärel lülitage tööriist uuesti sisse.
Temperatuurikontrolli/ülekoormuskaitse näidik
Temperatuurikontrolli/ülekoormuskaitse punane näit (6) aitab teil kaitsta akut ülekuumenemise ja mootorit ülekoormuse eest.
Kui temperatuurikontrolli/ülekoormuskaitse näit (6) on pidevalt punane, on aku temperatuur liiga kõrge ja elektriline tööriist lülitub automaatselt välja.
Lülitage elektriline tööriist välja ja laske enne edasi töötamist akul jahtuda.
Kui temperatuurikontrolli/ülekoormuskaitse näit (6) vilgub punaselt, on elektriline tööriist blokeeritud ja lülitub automaatselt välja.
Tõmmake elektriline tööriist töödeldavast detailist välja. Kohe kui blokeerumine on kõrvaldatud, jätkab elektriline tööriist tööd seatud käigukiirusega.
Tööjuhised
Eemaldage aku seadmest enne mis tahes tööde tegemist seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Saeketta kinnikiilumisel lülitage seade kohe välja. Väikeste või õhukeste detailide töötlemisel kasutage alati stabiilset alust.
Kontrollige enne puidu, puitlaastplaatide, ehitusmaterjalide jms saagimist, et neis ei ole võõrkehi, nagu naelu, kruvisid jms ning vajadusel eemaldage need.
Uputuslõiked (vt joonis I)
Uputuslõikeid tohib teha ainult pehmetes materjalides nagu puit, kipskartong jmt!
Uputuslõigete tegemiseks kasutage üksnes lühikesi saelehti. Uputuslõikeid saab teha ainult 0° kaldenurga juures.
Asetage elektriline tööriist alustalla (9) esiservaga toorikule, ilma et saeleht (13) toorikut puudutaks, ja lülitage tööriist sisse. Käigusageduse reguleerimisega seadmete puhul valige maksimaalne käigusagedus. Suruge elektrilist tööriista tugevasti vastu toorikut ja laske saelehel aeglaselt toorikusse siseneda.
Niipea kui alustald (9) on täies ulatuses toorikul, jätkake saagimist piki soovitud lõikejoont.
Ringi lõikamine (vt joonis K): Puurige saetava ringi lõikejoonele auk, mis on piisav saelehe läbitorkamiseks. Töödelge auku freesi või viiliga, et saeleht oleks tihedalt lõikejoone vastas.
Viige lukustuskruvi (26) paralleeljuhiku teisele küljele. Lükake paralleeljuhiku skaala läbi juhtsoone (12) alustallas. Puurige toorikust väljasaetava osa keskkohta auk. Torgake tsentreerimisotsak (28) läbi paralleeljuhiku siseava ja viige see puuritud auku. Reguleerige alustalla siseserval oleva skaalal välja raadius. Keerake lukustuskruvi (26) kinni.
Jahutus-/märdeaine
Metalli saagimisel tuleks materjali kuumenemise tõttu kanda piki lõikejoont jahutus- või märdeainet.
Juhised aku käsitsemiseks
Kaitse akut niiskuse ja vee eest.
Hoidke akut temperatuuril -20°C kuni 50°C. Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.
Hooldus ja korrashoid
Hooldus ja puhastus
Eemaldage aku seadmest enne mis tahes tööd seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Puhastage saelehe kinnitusava regulaarselt. Selleks eemaldage tööriistast saeleht ja koputage tööriista kergelt vastu ühtlast pinda.
Liigne mustus võib tekitada häireid seadme töös. Seepärast ärge saagige rohket tolmu tekitavat materjali suunaga alt üles ega pea kohal.
Kui tolmu väljalaskeava peaks ummistuma, lülitage elektriline tööriist välja, ühendage lahti tolmueemaldusseade ja eemaldage tolm ja laastud.
Määrige juhtrulli (10) aeg-ajalt mõne tilga õliga.
Kontrollige juhtrulli (10) regulaarselt. Kui see on kulunud, tuleb see Bosch-klienditeeninduses lasta asendada.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.
Teeninduskeskus
Tel.: (+372) 6549575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt ohtlike ainete vedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi õigusaktides tuleb kasutusressursi ammendanud elektrilised tööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jaatmekaitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 210).
Läti
Ohutusnõuded
Üldised ohutusnõuded elektritööriistadele
HOIATUS
Lugege läbi kõik ohutusnõuded ja juhised, vaadake illustratsioone ja tutvuge
spetsifikatsioonidega, mis on antud koos selle elektritööriistaga. Nende ohutusnõuete ja juhiste eiramine võib põhjustada tulekahju ning olla elektrilöögi või tõsise vigastuse põhjuseks.
Pärast läbilugemist hoidke need nõuded alles edaspidiseks kasutamiseks.
Ohutusnõuetes kasutatud mõiste "elektritööriist" viitab nii teie võrgutoitega tööriistadele (juhtmega) kui ka akutoitega tööriistadele (juhtmeta).
Ohutus töökohal
Hoidke oma töökoht puhas ja hästi valgustatud. Korratud ja pimedad kohad võivad kergesti põhjustada õnnetusi. Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks kergesti süttivate vedelike, gaaside või tolmu olemasolul. Töötamise ajal tekitab elektritööriist sädemeid, mis võivad süüdata tolmu või aure. Elektritööriista kasutades ärge lubage lastel ega kõrvalistel isikutel töökohale läheneda. Teiste inimeste kohalolek võib hajutada tähelepanu, mille tagajärjel võite kaotada kontrolli tööriista üle.
Elektriohutus
Elektroinstrumendi pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage pistikuadaptereid, kui elektroinstrumend on kaabli kaudu ühendatud kaitseahelaga.
Muutmata konstruktsiooniga pistik, mis sobib pistikupessa, vähendab elektrilöögi saamise riski.
Vältige kehaosade kokkupuudet maandatud esemetega, nagu torud, radiaatorid, pliidid või külmikud. Maandatud pindade puudutamine suurendab elektrilöögi riski. Ärge kasutage elektritööriista vihma käes ega hoidke seda niiskes kohas. Niiskuse sattumine elektritööriista suurendab elektrilöögi riski. Ärge koormake kaablit üle. Ärge kasutage kaablit elektritööriista kandmiseks, tõmbamiseks või pistikupesast lahtiühendamiseks. Kaitske kaablit kuumuse, õli, teravate servade ja liikuvate osade eest. Kahjustatud või sassis kaabel võib põhjustada elektrilöögi. Töötades elektritööriistaga õues, kasutage ainult välitingimusteks sobivaid pikenduskaableid. Välitingimusteks sobiva kaabli kasutamine vähendab elektrilöögi riski. Kui elektritööriista on siiski vaja kasutada niiskes kohas, ühendage see rikkevoolukaitselülitiga (RCD) kaitstud toiteahelasse. RCD kasutamine vähendab elektrilöögi riski.
Isiklik ohutus
Tööriistaga töötades säilitage enesekontroll ja toimige mõistlikult. Katkestage töö, kui tunnete väsimust või olete narkootikumide, alkoholi või ravimite mõju all. Tööriistaga töötades võib isegi üks tähelepanematu hetk põhjustada tõsise vigastuse. Kasutage isikukaitsevahendeid. Töö ajal kandke alati kaitseprille. Isikukaitsevahendite (tolmumaskide, libisemiskindlate jalanõude ja kaitsekiivrite või kõrvaklappide) kasutamine teatud tingimustes vähendab vigastuste ohtu. Vältige tööriista juhuslikku sisselülitumist. Enne tööriista ühendamist elektrivõrku, aku sisestamist või eemaldamist ning enne tööriista teisaldamist veenduge, et see on välja lülitatud. Tööriista teisaldades, kui sõrm on lülitil, või ühendades selle toiteallikaga, kui tööriist on sisse lülitatud, võib kergesti juhtuda õnnetus. Enne tööriista sisselülitamist eemaldage sellest reguleerimistööriistad või mutrivõtmed. Reguleerimistööriist või mutrivõti, mis on sisselülitamise hetkel tööriista liikuvas osas, võib põhjustada vigastuse. Ärge sirutage liiga kaugele. Hoidke igas olukorras tasakaalu ja kindlat asendit. See hõlbustab tööriista juhtimist ootamatutes olukordades. Kandke tööks sobivat riietust. Töö ajal ärge kandke lahtisi riideid ja ehteid. Hoidke pikad juuksed ja riided eemal liikuvatest osadest.
Lahtised riided, ehted ja pikad juuksed võivad takerduda liikuvatesse osadesse.
Kui tööriista konstruktsioon võimaldab sellele ühendada tolmuimeja või -koguja, veenduge, et see oleks ühendatud ja seda kasutataks õigesti. Tolmu kogumise kasutamine vähendab selle kahjulikku mõju tervisele. Ärge lootke oskustele, mis on omandatud tööriistade sagedase kasutamisega, ärge muutuge liiga enesekindlaks ja ärge ignoreerige tööriista ohutu kasutamise põhimõtteid. Hooletu tegevuse tõttu võivad mõne sekundi jooksul tekkida tõsised vigastused.
Hoolikas käsitsemine ja töö elektriliste tööriistadega
Ärge kasutage elektritööriista. Iga töö jaoks valige sobiv elektritööriist. Elektritööriist töötab paremini ja ohutumalt nimikoormuse juures. Ärge kasutage elektritööriista, kui seda ei saa lüliti abil sisse ja välja lülitada. Elektritööriist, mida ei saa sisse ja välja lülitada, on ohtlik ja vajab remonti. Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut ühendage selle toitejuhtme pistik vooluvõrgust lahti või eemaldage sellest aku, kui see on eemaldatav. Nii saab vältida elektritööriista juhuslikku käivitumist. Kui elektritööriista ei kasutata, hoidke seda sobivas kohas, kus see ei ole kättesaadav lastele ega isikutele, kes ei oska sellega ümber käia või ei ole nende reeglitega tuttavad. Kui elektritööriista kasutavad ebapädevad isikud, võib see ohustada inimeste tervist. Hooldage elektritööriistu ja nende tarvikuid õigeaegselt. Kontrollige, kas liikuvad osad on nihkunud ja on kindlalt kinnitatud, kas mõni osa on katki või esineb muid asjaolusid, mis võiksid elektritööriista tööd negatiivselt mõjutada. Kui elektritööriist on kahjustatud, tagage, et see enne kasutamist remonditakse. Paljud õnnetused juhtuvad seetõttu, et elektritööriista ei ole enne kasutamist piisavalt hooldatud. Hoidke lõikavad tööriistad teravad ja puhtad. Hoolikalt hooldatud elektritööriistad, mis on varustatud teravate lõikeriistadega, võimaldavad töötada palju tõhusamalt ja on kergemini juhitavad. Kasutage ainult selliseid elektritööriistu, tarvikuid, tööriistu jne, mis vastavad siin antud juhistele, arvestades ka konkreetseid kasutustingimusi ja tehtava töö iseloomu. Elektritööriista kasutamine muuks otstarbeks, kui selleks, milleks tootja selle on ette näinud, on ohtlik ja võib põhjustada ettenägematuid tagajärgi. Hoidke elektritööriista käepidemed ja haardepinnad kuivad, puhtad ning vabad õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad takistavad tõhusat käsitsemist.
