BEDIENUNGSANLEITUNG GST 12V70 Professional BOSCH

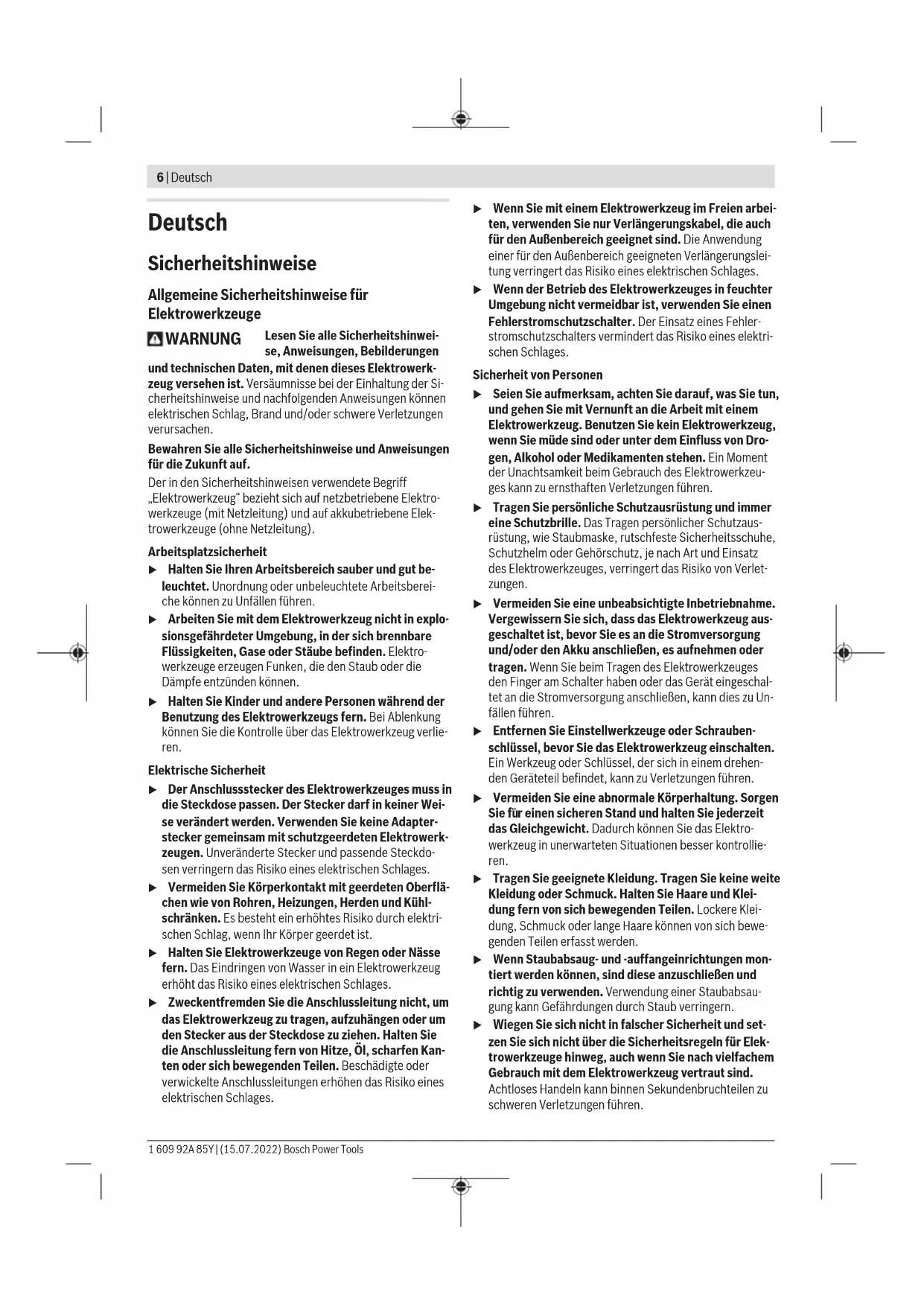

J K (22) (25) (9) (23) (24) (12) (26) (27) (12) (26) (28) Bosch Power Tools 1 609 92A 85Y | (15.07.2022)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzli- che ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außer- halb des in der Betriebsanleitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. u Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Stichsägen u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen tref- fen kann. Der Kontakt mit einer spannungsführenden Lei- tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. u Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabi- len Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. u Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sä- geblatt besteht Verletzungsgefahr. u Führen Sie das Elektrowerkzeug nur eingeschaltet ge- gen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werk- stück verhakt. u Achten Sie darauf, dass die Fußplatte beim Sägen si- cher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. u Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand Bosch Power Tools 1 609 92A 85Y | (15.07.2022)8 | Deutsch gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. u Verwenden Sie nur unbeschädigte, einwandfreie Sä- geblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen. u Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. u Verwenden Sie das Elektrowerkzeug ausschließlich mit Fußplatte. Beim Arbeiten ohne Fußplatte besteht die Gefahr, dass Sie das Elektrowerkzeug nicht kontrollieren können. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Her- stellers. Nur so wird der Akku vor gefährlicher Überlas- tung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trenn- schnitte und Ausschnitte in Holz, Kunststoff, Metall, Kera- mikplatten und Gummi auszuführen. Es ist geeignet für gera- de und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Beachten Sie die Sägeblattempfehlungen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Akku

(2) Akku-Entriegelungstaste

(3) Taste Arbeitslicht (4) Akku-Ladezustandsanzeige (5) Stellrad Hubzahlvorwahl (6) Anzeige Temperaturüberwachung/Überlastschutz (7) Ein-/Ausschalter (8) Einstellhebel Pendelung (9) Fußplatte (10) Führungsrolle (11) Sägeblattaufnahme (12) Führung für den Parallelanschlag (13) Sägeblatt

(14) Arbeitslicht (15) Abdeckhaube für Absaugung (16) Absaugstutzen (17) Gleitschuh (18) Spanreißschutz (19) Handgriff (isolierte Grifffläche) (20) SDS-Hebel Sägeblattentriegelung (21) Berührungsschutz (22) Absaugschlauch

(23) Schraube Fußplatte (24) Innensechskantschlüssel (25) Skala Gehrungswinkel (26) Feststellschraube des Parallelanschlags

(27) Parallelanschlag mit Kreisschneider

(28) Zentrierspitze des Kreisschneiders

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Stichsäge GST12V-70 Sachnummer 3601EA10.. Nennspannung V= 12 Leerlaufhubzahl n₀

1500–2800 Hub mm 18 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsDeutsch | 9 Akku-Stichsäge GST12V-70 max. Schnitttiefe – in Holz mm 70 – in Aluminium mm 3 – in Stahl (unlegiert) mm 3 Schnittwinkel (links/rechts) max. ° 45 Gewicht entsprechend EPTA- Procedure01:2014 kg 1,7–1,9

empfohlene Umgebungstempe- ratur beim Laden °C 0…+35 erlaubte Umgebungstemperatur beim Betrieb

und bei Lagerung °C −20…+50 empfohlene Akkus GBA 12V… empfohlene Ladegeräte GAL 12… GAX 18…

Gemessen bei 20−25°C mit Akku GBA10,8V2.0Ah. B) abhängig vom verwendeten Akku C) eingeschränkte Leistung bei Temperaturen <0 °C Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN62841‑2‑11. Der A-bewertete Schalldruckpegel des Elektrowerkzeugs be- trägt typischerweise 75dB(A). Unsicherheit K=5dB. Der Geräuschpegel beim Arbeiten kann die angegebenen Werte überschreiten. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN62841‑2‑11: Sägen von Spanplatte mit SägeblattT111C:

Sägen von Metallblech mit Sägeblatt T118A:

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Akku laden (siehe BildA) u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol- le Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des La- devorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. u Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Aus- schalter. Der Akku kann beschädigt werden. Zur Entnahme des Akkus (1) drücken Sie die Entriegelungs- taste (2) und ziehen den Akku nach unten aus dem Elektro- werkzeug. Wenden Sie dabei keine Gewalt an. Akku-Ladezustandsanzeige Die drei grünen LEDs der Akku-Ladezustandsanzeige (4) zei- gen den Ladezustand des Akkus (1) an. Die Ladezustands- anzeige leuchtet nur 5s nach dem Einschalten. LED Kapazität Dauerlicht 3x Grün ≥2/3 Dauerlicht 2x Grün ≥1/3 Dauerlicht 1x Grün <1/3 Blinklicht 1x Grün Reserve Blinklicht 3x Grün leer Leuchtet nach dem Einschalten keine LED, ist der Akku de- fekt und muss ausgetauscht werden. Sägeblatt einsetzen/wechseln u Tragen Sie bei der Montage oder beim Wechsel des Einsatzwerkzeuges Schutzhandschuhe. Einsatzwerk- Bosch Power Tools 1 609 92A 85Y | (15.07.2022)10 | Deutsch zeuge sind scharf und können bei längerem Gebrauch heiß werden. Sägeblatt auswählen Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnocken- schaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. Verwenden Sie für das Sägen enger Kurven ein schmales Sä- geblatt. Sägeblatt einsetzen (siehe BildB) u Reinigen Sie den Schaft des Sägeblattes vor dem Ein- setzen. Ein verschmutzter Schaft kann nicht sicher befes- tigt werden. Schieben Sie das Sägeblatt (13), mit den Zähnen in Schnitt- richtung, bis zum Einrasten in die Sägeblattaufnahme (11). Der SDS-Hebel (20) springt automatisch nach hinten, und das Sägeblatt wird verriegelt. Drücken Sie den Hebel (20) nicht von Hand nach hinten, Sie könnten sonst das Elektro- werkzeug beschädigen. Achten Sie beim Einsetzen des Sägeblattes darauf, dass der Sägeblattrücken in der Rille der Führungsrolle (10) liegt. u Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen. Sägeblatt auswerfen (siehe BildC) u Halten Sie das Elektrowerkzeug beim Auswerfen des Sägeblattes so, dass keine Personen oder Tiere durch das ausgeworfene Sägeblatt verletzt werden. Drehen Sie den SDS-Hebel (20) bis zum Anschlag in Rich- tung Berührungsschutz (21) nach vorn. Das Sägeblatt wird gelöst und ausgeworfen. Gleitschuh (sieheBildD) Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh (17) auf die Fußplatte (9) aufsetzen, um ein Verkratzen der Oberfläche zu verhindern. Zum Aufsetzen des Gleitschuhs (17) hängen Sie diesen vorn an der Fußplatte (9) ein, drücken ihn hinten hoch und lassen ihn einrasten. Spanreißschutz (sieheBildE) Der Spanreißschutz (18) (Zubehör) kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreiß- schutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden. Schieben Sie den Spanreißschutz(18) von vorn in die Fußplatte(9). Bei Verwendung des Gleitschuhs (17) wird der Spanreiß- schutz (18) nicht in die Fußplatte (9), sondern in den Gleit- schuh eingesetzt. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Abdeckhaube Montieren Sie die Abdeckhaube (15), bevor Sie das Elektro- werkzeug an eine Staubabsaugung anschließen. Setzen Sie die Abdeckhaube(15) so auf das Elektrowerk- zeug, dass die Halterung auf dem Berührungsschutz(21) einrastet. Nehmen Sie die Abdeckhaube(15) für Arbeiten ohne Staubabsaugung sowie für Gehrungsschnitte ab. Ziehen Sie dafür die Abdeckhaube nach vorn vom Berührungsschutz(21) ab. Staubabsaugung anschließen (sieheBilderF–G) Setzen Sie den Absaugstutzen(16) in die Aussparung der Fußplatte(9). Stecken Sie einen Absaugschlauch (22) (Zubehör) auf den Absaugstutzen (16). Verbinden Sie den Absaugschlauch (22) mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Setzen Sie für eine optimale Absaugung nach Möglichkeit den Spanreißschutz (18) ein. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb Betriebsarten u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Pendelung einstellen Die in drei Stufen einstellbare Pendelung ermöglicht eine op- timale Anpassung von Schnittgeschwindigkeit, Schnittleis- tung und Schnittbild an das zu bearbeitende Material. Mit dem Einstellhebel (8) können Sie die Pendelung auch während des Betriebes einstellen. 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsDeutsch | 11 Stufe0 keine Pendelung StufeⅠ kleine Pendelung StufeⅡ große Pendelung Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfeh- lungen gelten dabei: – Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll. – Schalten Sie bei der Bearbeitung von dünnen Werkstof- fen (z.B. Blechen) die Pendelung aus. – Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung. – In weichen Materialien und beim Sägen von Holz können Sie mit maximaler Pendelung arbeiten. Gehrungswinkel einstellen (sieheBildH) Die Fußplatte (9) kann für Gehrungsschnitte bis zu 45° nach rechts oder links geschwenkt werden. Der Absaugstutzen(16) und der Spanreißschutz(18) kön- nen bei Gehrungsschnitten nicht eingesetzt werden. – Nehmen Sie den Absaugstutzen(16) und den Spanreißschutz(18) ab. – Bei Gehrungswinkel 0° befindet sich ein Zapfen in einer entsprechenden Aussparung. – Lösen Sie die Schraube(23) mit dem Innensechskantschlüssel(24) so weit, bis Sie die Fußplatte(9) in Richtung Akku(1) schieben können. Las- sen Sie den Zapfen in die Führungsnut gleiten. – Zum Einstellen der Gehrungswinkel schwenken Sie die Fußplatte(9) entsprechend der Skala(25) in die ge- wünschte Position. Mithilfe eines Winkelmessers kann je- der Winkel bis 45° eingestellt werden. – Ziehen Sie die Schraube(23) wieder fest. Inbetriebnahme Akku einsetzen Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug ge- eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi- gung des Elektrowerkzeuges führen. Schieben Sie den geladenen Akku(1) in die Akkuaufnahme, bis er spürbar einrastet und sicher verriegelt ist. LED-Arbeitslicht einschalten Zum Einschalten bzw. Ausschalten des Arbeitslichts(14) drücken Sie die Taste Arbeitslicht(3). u Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie blenden. Ein-/Ausschalten u Stellen Sie sicher, dass Sie den Ein-/Ausschalter betä- tigen können, ohne den Handgriff loszulassen. Zum Einschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter(7) nach vorn, sodass am Schalter „I“ er- scheint. Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter(7) nach hinten, sodass am Schalter „0“ er- scheint. Wiederanlaufschutz Der Wiederanlaufschutz verhindert das unkontrollierte An- laufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Sobald der Wiederanlaufschutz aktiv ist, blinkt die Anzeige Temperaturüberwachung/Überlastschutz(6) unaufhörlich. Zur Wiederinbetriebnahme bringen Sie den Ein-/ Ausschalter(7) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Hinweis: Es kann bei sehr schnellem Aus- und Wiederein- schalten dazu kommen, dass der Wiederanlaufschutz auslöst und das Elektrowerkzeug trotz betätigtem Ein-/ Ausschalter(7) nicht anläuft. Bringen Sie den Ein-/ Ausschalter(7) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Hubzahl vorwählen Mit dem Stellrad Hubzahlvorwahl (5) können Sie die Hubzahl vorwählen und während des Betriebes ändern. Die erforderliche Hubzahl ist vom Werkstoff und den Arbeits- bedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Eine Verringerung der Hubzahl wird beim Aufsetzen des Sä- geblattes auf das Werkstück sowie beim Sägen von Kunst- stoff und Aluminium empfohlen. Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Entnehmen Sie das Säge- blatt und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3min mit maximaler Hubzahl laufen. Temperaturabhängiger Überlastschutz Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk- zeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Drehzahl läuft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur oder bei verringer- ter Belastung wieder mit voller Drehzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus, lassen den Akku abkühlen und schalten das Elektrowerkzeug wie- der ein. Anzeige für Temperaturüberwachung/Überlastschutz Die rote Anzeige Temperaturüberwachung/ Überlastschutz(6) hilft Ihnen dabei, den Akku vor Überhit- zung und den Motor vor Überlastung zu schützen. Leuchtet die Anzeige Temperaturüberwachung/ Überlastschutz(6) dauerhaft rot, ist die Temperatur des Akkus zu hoch und das Elektrowerkzeug schaltet sich auto- matisch ab. Schalten Sie das Elektrowerkzeug aus und lassen Sie den Ak- ku auskühlen, bevor Sie weiterarbeiten. Blinkt die Anzeige Temperaturüberwachung/ Überlastschutz(6) rot, ist das Elektrowerkzeug blockiert und schaltet sich automatisch ab. Bosch Power Tools 1 609 92A 85Y | (15.07.2022)12 | Deutsch Ziehen Sie das Elektrowerkzeug aus dem Werkstück. Sobald die Blockade behoben ist, arbeitet das Elektrowerkzeug mit der eingestellten Hubzahl weiter. Arbeitshinweise u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Schalten Sie das Elektrowerkzeug sofort aus, wenn das Sägeblatt blockiert. u Verwenden Sie beim Bearbeiten kleiner oder dünner Werkstücke immer eine stabile Unterlage. Prüfen Sie vor dem Sägen in Holz, Spanplatten, Baustoffe etc. diese auf Fremdkörper wie Nägel, Schrauben o.Ä. und entfernen Sie diese gegebenenfalls. Tauchsägen (siehe BildI) u Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden! Verwenden Sie zum Tauchsägen nur kurze Sägeblätter. Tauchsägen ist nur mit einem Gehrungswinkel von 0° mög- lich. Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte (9) auf das Werkstück auf, ohne dass das Säge- blatt (13) das Werkstück berührt, und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest ge- gen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Sobald die Fußplatte (9) ganzflächig auf dem Werkstück auf- liegt, sägen Sie entlang der gewünschten Schnittlinie weiter. Parallelanschlag mit Kreisschneider (Zubehör) Für Arbeiten mit dem Parallelanschlag mit Kreisschneider (27) (Zubehör) darf die Stärke des Werkstückes maximal 30mm betragen. Parallelschnitte (siehe BildJ): Lösen Sie die Feststellschrau- be (26) und schieben Sie die Skala des Parallelanschlags durch die Führung (12) in der Fußplatte. Stellen Sie die ge- wünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube (26) fest. Kreisschnitte (siehe BildK): Bohren Sie an der Schnittlinie innerhalb des zu sägenden Kreises ein Loch, das zum Durch- stecken des Sägeblattes ausreicht. Bearbeiten Sie die Boh- rung mit einer Fräse oder Feile, damit das Sägeblatt bündig an der Schnittlinie anliegen kann. Setzen Sie die Feststellschraube (26) auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelan- schlags durch die Führung (12) in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sägenden Ausschnittes ein Loch. Stecken Sie die Zentrierspitze (28) durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube (26) fest. Kühl-/Schmiermittel Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klop- fen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus. Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionsstörungen führen. Sägen Sie deshalb stark staub- erzeugende Materialien nicht von unten oder über Kopf. Sollte der Staubauslass verstopfen, schalten Sie das Elektro- werkzeug aus, nehmen Sie die Staubabsaugung ab und ent- fernen Sie Staub und Späne. Schmieren Sie die Führungsrolle(10) gelegentlich mit ei- nem Tropfen Öl. Kontrollieren Sie die Führungsrolle(10) regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kunden- dienststelle ersetzt werden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsDeutsch | 13 Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde- rungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elek- tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Elektro- werkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Bat- terien getrennt gesammelt und einer umweltgerechten Wie- derverwendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nikaltgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Akku-Stichsäge Sachnummer
