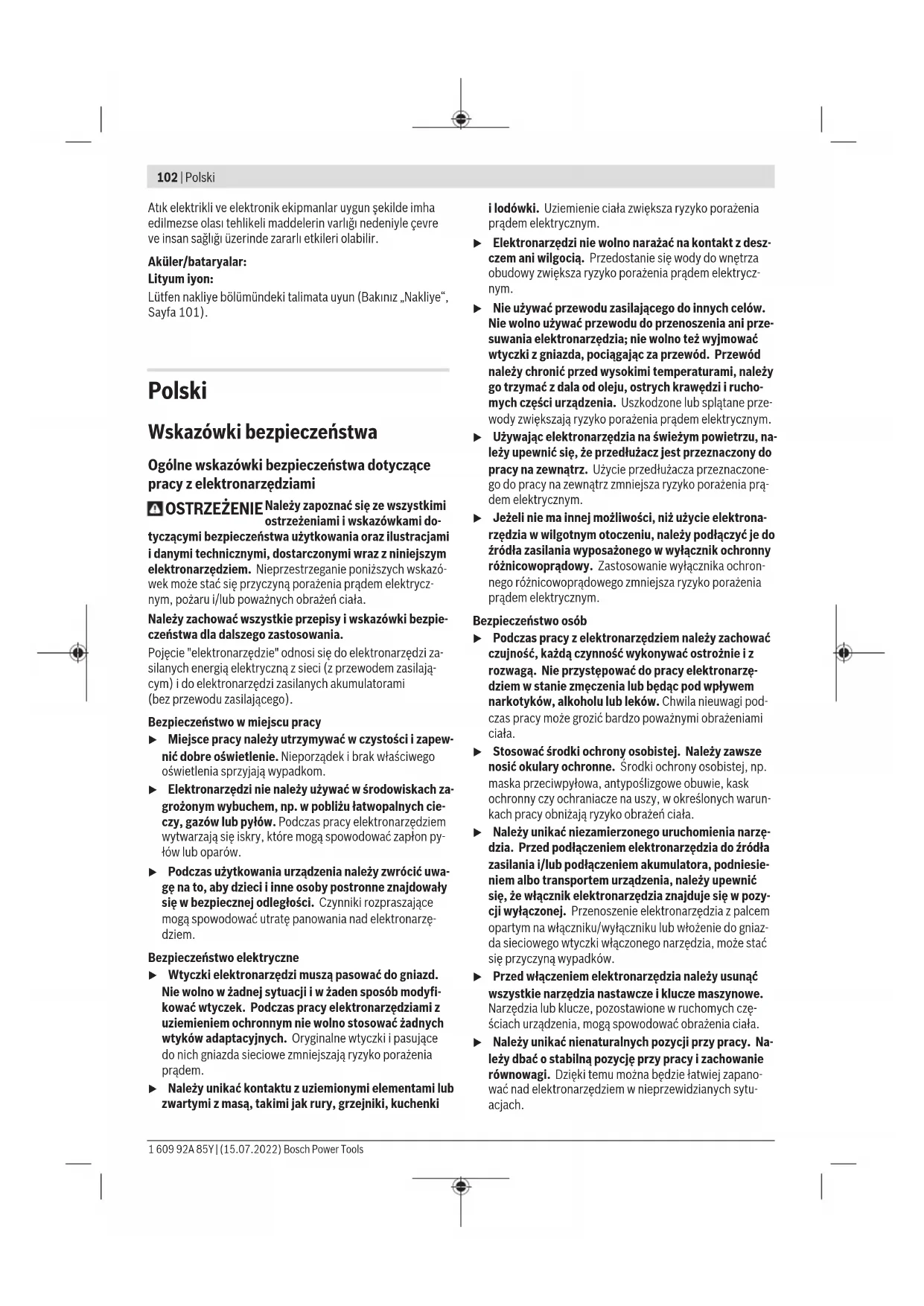

Wskazówki bezpieczeństwa
Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami
OSTRZEŻENIE: Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy
Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.
Bezpieczeństwo elektryczne
Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy z elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki
I lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym.
Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przysuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.
Bezpieczeństwo osób
Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy z elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, są przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia zdrowia pyłami. Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.
Obsługa i konserwacja elektronarzędzi
Nie należy przeciążać elektronarzędzia. Należy dobierać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci i nie pozwalać, aby osoby nieobeznane z elektronarzędziem lub z niniejszą instrukcją obsługiwały go. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i nie zabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.
Obsługa i konserwacja elektronarzędzi akumulatorowych
Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. Elektronarzędzia należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń i zagrożenia pożarem. Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. Przechowywanie lub użytkowanie akumulatora w niewłaściwych warunkach może powodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przemyć skórę wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia skóry lub oparzenia. Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia). Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem określonym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze nie mieszczącej się w zalecanym zakresie może powodować uszkodzenie akumulatora oraz zwiększać ryzyko pożaru.
Serwis
Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora należy wykonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.
wykonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.
Wskazówki dotyczące bezpieczeństwa pracy z wyrzynarkami
Podczas wykonywania prac, przy których narzędzie skrawające mogłoby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przeniesienie napięcia na nieizolowane metalowe części elektronarzędzia, grożąc porażeniem prądem elektrycznym. Należy zastosować zaciski lub inne podobne narzędzia, aby zabezpieczyć i unieruchomić obrabiany element na stabilnym podłożu. Trzymanie obrabianego elementu w ręku lub podpieranie go ciałem nie zapewnia odpowiedniej stabilności i może prowadzić do utraty kontroli nad nim. Ręce należy trzymać z dala od zakresu działania pilarki. Nie wkładać rąk pod obrabiany element. Przy kontakcie z brzeszczotem istnieje niebezpieczeństwo zranienia się. Przed przyłożeniem elektronarzędzia do obrabianego przedmiotu należy je uruchomić. W przeciwnym wypadku narzędzie robocze może zablokować się w obrabianym materiale i spowodować odrzut. Należy zwrócić uwagę, by podczas cięcia stopa bezpiecznie przylegała do obrabianego przedmiotu. Skrzywiony brzeszczot może się złamać lub doprowadzić do odrzutu. Po zakończeniu pracy elektronarzędzie należy wyłączyć. Brzeszczot wyjmować z obrabianego materiału dopiero wtedy, gdy całkowicie się zatrzyma. Można w ten sposób uniknąć odrzutu i bezpiecznie odłożyć elektronarzędzie. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. Należy stosować wyłącznie brzeszczoty nieuszkodzone i znajdujące się w nienagannym stanie. Wygięte lub nieostre brzeszczoty mogą się złamać, mieć negatywny wpływ na linię cięcia, a także powodować odrzut. Nie wolno wyhamowywać brzeszczotu poprzez wywieranie bocznego nacisku. Brzeszczot może ulec uszkodzeniu, złamaniu lub spowodować odrzut. Elektronarzędzie może być użytkowane wyłącznie z zamontowaną stopą. Podczas pracy bez stopy istnieje niebezpieczeństwo utraty kontroli nad elektronarzędziem. Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usług. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu.
Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Ostre przedmioty, takie jak gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenia akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przegrzania, eksplozji lub zapalenia. Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.
Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.
Opis urządzenia i ich zastosowania
Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Urządzenie przeznaczone jest do wykonywania na stałym podłożu cięć i wykrojów w drewnie, tworzywach sztucznych, metalu, płytach ceramicznych i gumie. Jest odpowiednie do wykonywania cięć w linii prostej i krzywej, pod kątem do 45°. Należy wziąć pod uwagę zalecenia dotyczące brzeszczotów.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
(1) Akumulator (2) Przycisk odblokowujący akumulatora (3) Przycisk oświetlenia roboczego (4) Wskaźnik stanu naładowania akumulatora (5) Pokrętło wstępnego wyboru prędkości skokowej (6) Wskaźnik kontroli temperatury / wyłącznika przeciążeniowego (7) Włącznik/wyłącznik
(8) Dźwignia regulacji ruchu oscylacyjnego (9) Stopa (10) Rolka prowadząca (11) Uchwyt brzeszczotu (12) Otwory mocujące prowadnicy równoległej (13) Brzeszczot a) (14) Oświetlenie robocze (15) Pokrywa ochronna do odsysania pyłu (16) Króciec odsysający (17) Stopka ślizgowa (18) Osłona przeciwodpryskowa (19) Rękojeść (powierzchnia izolowana) (20) Dźwignia SDS zwalniająca brzeszczot (21) Zabezpieczenie przeciwykrętne (22) Wąż odsysający (23) Śruba stopy (24) Klucz sześciokątny (25) Skala kąta cięcia (26) Śruba mocująca prowadnicy równoległej a) (27) Prowadnica równoległa z cyrklem (28) Trzpień centrujący cyrkla a)
a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
Dane techniczne
| Wyrzynarka akumulatorowa GST 12V-70 |
| Numer katalogowy | | 3601 EA1 0.. |
| Napiȩcie znamionowe V= 12 | | |
| Prędkość skokowa bez obciȩ.
nia no. A) | min-1 | 1500 - 2800 |
| Skok mm 18 | | |
| Maks. glębokość ciecia | | |
| - w drewnie mm 70 | | |
| - w aluminium mm 3 | | |
| - w stali (weglowej) mm 3 | | |
| Kąt;ciecia (w lewo / w prawo) maks. | ° | 45 |
| Waga zgodnie z EPTA-Procedure 01:2014 | kg 1,7-1,9 | B) |
| Zalecana temperatura otoczenia podczasławania | °C 0 ... +35 | |
| Dopuszczalna temperatura oto-50 | | |
| Zalecane akumulatory GBA 12V... | | |
Wyrzynarka akumulatorowa GST 12V-70
Zalecane ładowarki GAL 12...
GAX 18...
A) Pomiar wykonany przy temperaturze 20-25°C z akumulatorem GBA 10,8V 2.0Ah. B) w zależności od zastosowanego akumulatora C) ograniczona wydajność w przypadku temperatur < 0°C
Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-11.
Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przy urządzeniu wynosi 75 dB(A). Niepewność pomiaru K = 5 dB. Poziom hałasu podczas pracy może przekraczać podane wartości. Stosować środki ochrony słuchu!
Wartości drgań (suma wektorowa trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z
EN62841-2-11:
Cięcie pilarką wyrzynarką brzeszczotem T111C:
aB = 4,5m / s2 K = 1,5m / s2
Cięcie blachy metalowej brzeszczotem T 118A:
aM = 4,5m / s2 K = 1,5m / s2
Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.
Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.
Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.
Montaż
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.
Ładowanie akumulatora (zob. rys. A)
Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki są dostosowane do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.
Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować pełną wydajność akumulatora, należy przy pierwszym użyciu całkowicie naładować akumulator w ładowarce.
Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.
Dzięki systemowej elektronicznej ochronie ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku rozładowania akumulatora układ ochrony odłącza urządzenie: narzędzie przestaje się poruszać.
Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator.
W celu wyjęcia akumulatora (1) nacisnąć przycisk odblokowujący (2) i pociągnąć akumulator do dołu, wyjmując go z elektronarzędzia. Nie należy przy tym używać siły.
Wskaźnik naładowania akumulatora
Trzy zielone diody LED wskaźnika stanu naładowania akumulatora (4) pokazują aktualny stan naładowania akumulatora (1). Wskaźnik stanu naładowania akumulatora świeci się tylko przez 5 sekund po włączeniu.
Dioda LED Pojemność
Światło ciągłe, 3 zielone diody ≥ 2/3
Światło ciągłe, 2 zielone diody ≥ 1/3
Światło ciągłe, 1 zielona dioda < 1/3
Światło migające, 1 zielona dioda – rezerwa
Światło migające, 3 zielone diody – rozładowany
Jeżeli po włączeniu urządzenia nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.
Zakładanie/wymiana brzeszczotu
Podczas montażu i wymiany narzędzia roboczego należy używać rękawic ochronnych. Narzędzia robocze są bardzo ostre, a przy dłuższym użytkowaniu mogą rozgrzać się do wysokich temperatur.
Wybór brzeszczotu
Lista zalecanych brzeszczotów znajduje się na końcu niniejszej instrukcji obsługi. Stosować należy wyłącznie brzeszczoty z chwytem typu T. Brzeszczot nie powinien być dłuższy, niż wymaga tego zaplanowane cięcie.
Do cięć o bardzo małych promieniach krzywizn należy stosować wąski brzeszczot.
Zakładanie brzeszczotu (zob. rys. B)
Należy oczyścić chwyt brzeszczotu przed jego zamocowaniem. Zabrudzony chwyt nie daje się bezpiecznie zamocować. Wsunąć brzeszczot (13), zębami w kierunku cięcia, w uchwyt brzeszczotu (11), aż do oporu. Dźwignia SDS (20) przeskakuje automatycznie do tyłu i brzeszczot zostaje zaryglowany. Dźwigni (20) nie wolno przesuwać ręcznie do tyłu, gdyż można w ten sposób uszkodzić elektronarzędzie. Podczas mocowania brzeszczotu należy zwrócić uwagę, aby jego grzbiet znalazł się w rowku rolki prowadzącej (10). Należy skontrolować, czy brzeszczot jest dobrze osadzony. Niewłaściwie zamocowany brzeszczot może wypaść i spowodować obrażenia.
Wyjmowanie brzeszczotu (zob. rys. C)
Podczas wyjmowania brzeszczotu elektronarzędzie powinno być skierowane w taki sposób, aby wyrzucany brzeszczot nie zranił osób ani zwierząt, znajdujących się w pobliżu.
Przesunąć dźwignię SDS (20) do oporu w przód, w kierunku zabezpieczenia przed dotykiem (21). Spowoduje to zwolnienie brzeszczotu i jego wyrzut.
Stopka ślizgowa (zob. rys. D)
Podczas obróbki delikatnych powierzchni istnieje możliwość założenia stopki ślizgowej (17) na stopę (9), aby uniknąć zarysowania powierzchni.
Aby zamocować stopkę silnikową (17), należy zaczepić ją z przodu o stopę (9) i docisnąć do tyłu, powodując zaskoczenie zapadki.
Osłona przeciwdryskowa (zob. rys. E)
Osłona przeciwdryskowa (18) (osprzęt) zapobiega wyświercaniu krawędzi podczas piłowania drewna. Osłonę przeciwdryskową należy stosować tylko w przypadku niewielkich rodzajów brzeszczotów i tylko podczas piłowania prostopadłego (kąt piłowania 0°).
Wsunąć osłonę przeciwdryskową (18) od przodu w stopę (9).
Jeżeli używana jest stopka silnikowa (17), osłonę przeciwdryskową (18) należy wsunąć nie w stopę (9), lecz w stopkę silnikową.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.
- O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwdymowej z pochłaniaczem klasy P2.
Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.
Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się łatwo zapalić.
Pokrywa ochronna
Pokrywę ochronną (15) należy zamontować przy podłączaniu elektronarzędzia do systemu odsysania pyłu.
Pokrywę ochronną (15) należy założyć na elektronarzędzie w taki sposób, aby uchwyt zaskoczył w zabezpieczeniu przy dotyku (21).
Pokrywę ochronną (15) należy zdjąć przed przystąpieniem do prac niewymagających stosowania systemu odsysania pyłu oraz do cięcia pod kątem. W tym celu pokrywę ochronną należy przesunąć do przodu i zdjąć z zabezpieczenia przy dotyku (21).
Podłączenie systemu odsysania pyłu (zob. rys. F-G)
Włożyć króciec do odsysania pyłu (16) w otwór w stopie (9).
Założyć wąż odsysający (22) (osprzęt) na króciec odsysający (16). Połączyć wąż odsysający (22) z odkurzaczem (osprzęt).
Zestawienie odkurzaczy, które można podłączyć do elektronarzędzia, znajduje się na końcu niniejszej instrukcji obsługi. Aby osiągnąć optymalny efekt odsysania pyłu, należy w miarę możliwości zastosować osłonę przeciwdopryskową (18).
Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych nie należy używać odkurzacza specjalnego.
Praca
Tryby pracy
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.
Regulacja ruchu oscylacyjnego
Regulowana trzystopniowa oscylacja brzeszczotu zapewnia optymalne dostosowanie prędkości, mocy i jakości cięcia do właściwości obrabianego materiału.
Za pomocą dźwigni (8) można regulować ruch oscylacyjny, także w przypadku pracującego narzędzia.
Stopień 0: ruch oscylacyjny wyłączony
Stopień I: niski stopień oscylacji
Stopień II: wysoki stopień oscylacji
Optymalny dla konkretnego zastosowania stopień oscylacji można dobrać jedynie drogą prób. Następujące wskazówki mogą ułatwić dobór:
- Oscylacja powinna być tym mniejsza (lub całkowicie wyłączona), im dokładniejsze ma być cięcie (gładkie krawędzie bez wyszczerbień).
- Do obróbki materiałów cienkich (np. blach) ruch oscylacyjny należy wyłączyć.
- Obróbkę materiałów twardych (np. stali) należy prowadzić przy niskim stopniu oscylacji.
- Podczas obróbki miękkich materiałów oraz cięcia drewna należy użyć wysokiego stopnia oscylacji.
Ustawianie kąta cięcia (zob. rys. H)
Aby ciąć pod kątem, należy pochylić stopę (9) w prawo lub lewo w zakresie do 45° .
Podczas wykonywania cięcia pod kątem nie należy stosować króćca do odsysania pyłu (16) ani osłony przeciwodpryskowej (18).
- Zdjąć króciec do odsysania pyłu (16) i osłonę przeciwodpryskową (18). - Jeżeli kąt cięcia wynosi 0° , w odpowiednim wgłębieniu znajduje się czop. - Odkręcić śrubę (23) za pomocą klucza sześciokątnego (24) na tyle, aby można było przesunąć stopę (9) w kierunku akumulatora (1). Wsunąć czop w rowek prowadzący. - Aby ustawić kąt cięcia, należy przechylić stopę (9) zgodnie ze skalą (25), ustawiając ją w wybranej pozycji. Przy pomocy kątomierza można ustawić dowolny kąt do 45° . - Ponownie dokręcić śrubę (23).
Uruchamianie
Wkładanie akumulatora
Wskazówka: Użycie niedostosowanych do danego elektronarzędzia akumulatorów może prowadzić do niewłaściwego działania lub do uszkodzenia elektronarzędzia.
Wsunąć naładowany akumulator (1) w uchwyt aż do wyczuwalnego zablokowania, które oznacza prawidłowe zamocowanie.
Włączanie oświetlenia roboczego LED
Aby włączyć lub wyłączyć oświetlenie robocze (14), należy nacisnąć przycisk oświetlenia roboczego (3).
Nie należy patrzeć bezpośrednio na strumień światła – może to spowodować oślepienie.
Włączanie/wyłączanie
Należy upewnić się, że możliwa jest obsługa włącznika/wyłącznika bez zdejmowania dłoni z rękojeści.
Aby włączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik (7) do przodu, tak aby na włączniku widoczny był symbol „I”.
Aby wyłączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik (7) do tyłu, tak aby na włączniku widoczny był symbol „0”.
Zabezpieczenie przed ponownym rozruchem
Zabezpieczenie przed ponownym rozruchem zapobiega samoczynnemu włączeniu się elektronarzędzia po przerwie w dopływie prądu. Jeżeli zabezpieczenie przed ponownym rozruchem jest aktywne, wskaźnik kontroli temperatury / wyłącznika przeciążeniowego (6) miga przez cały czas.
Aby ponownie uruchomić urządzenie, należy ustawić włącznik/wyłącznik (7) w pozycji wyłączonej, a następnie ponownie włączyć elektronarzędzie.
Wskazówka: Szybkie wyłączenia i ponowne włączenia elektronarzędzia mogą spowodować, iż zabezpieczenie przed ponownym rozruchem nie zadziała pomimo naciśniętego włącznika/wyłącznika (7). Włącznik/wyłącznik (7) należy ustawić w pozycji wyłączonej, a następnie ponownie włączyć elektronarzędzie.
Dobieranie prędkości skokowej
Za pomocą pokrętła wstępnego wyboru prędkości skokowej (5) można dokonać wstępnego wyboru prędkości skokowej oraz zmienić ją bez przerywania pracy.
Wymagana liczba skoków zależna jest od materiału i warunków pracy; można ją ustalić w drodze próby.
Zmniejszenie liczby skoków zaleca się podczas przykładania brzeszczotu do obrabianego przedmiotu oraz podczas wykonywania cięć w tworzywie sztucznym i w aluminium.
Dłuższa praca z niską prędkością skokową może spowodować silne nagrzanie się elektronarzędzia. Aby przywrócić prawidłową temperaturę, należy wyjąć brzeszczot i włączyć elektronarzędzie na ok. 3 min. z maksymalną prędkością skokową.
Termiczny wyłącznik przeciążeniowy
Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie da się przeciążyć. Jeżeli obciążenie jest zbyt duże lub jeżeli przekroczona zostanie dozwolona temperatura akumulatora, prędkość obrotowa zostaje automatycznie zredukowana lub elektronarzędzie wyłączy się automatycznie. W przypadku zredukowanej prędkości obrotowej elektronarzędzie pracuje z pełną wydajnością dopiero po ponownym osiągnięciu dopuszczalnej temperatury akumulatora lub po zmniejszeniu obciążenia. W sytuacji, w której nastąpi automatyczne wyłączenie elektronarzędzia, należy całkowicie wyłączyć elektronarzędzie, odczekać, aż akumulator się ochłodzi i dopiero wtedy ponownie je włączyć.
Wskaźnik kontroli temperatury/wyłącznika przeciążeniowego
Czerwony wskaźnik kontroli temperatury/wyłącznika przeciążeniowego (6) pomaga chronić akumulator przed przeciążeniem, a silnik przed przeciążeniem.
Jeżeli wskaźnik kontroli temperatury/wyłącznika przeciążeniowego (6) świeci światłem ciągłym na czerwono, temperatura akumulatora jest za wysoka, a elektronarzędzie automatycznie się wyłączy.
Należy wyłączyć elektronarzędzie i zaczekać, aż akumulator się ochłodzi.
Jeżeli wskaźnik kontroli temperatury/wyłącznika przeciążeniowego (6) miga na czerwono, elektronarzędzie jest zablokowane i automatycznie się wyłączy.
Wyjąć elektronarzędzie z obrabianego elementu. Natychmiast po usunięciu blokady, elektronarzędzie pracuje dalej z nastawioną uprzednio prędkością skokową.
Wskazówki dotyczące pracy
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania wyjąć akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. W razie zablokowania się brzeszczotu należy natychmiast wyłączyć elektronarzędzie. Obróbka małych lub cienkich elementów musi odbywać się na stabilnym podłożu.
Przed rozpoczęciem cięcia sprawdzić drewno, płyty pilśniowe, materiały budowlane itp. na ewentualną obecność obcych ciał, takich jak gwoździe, śruby itp. i usunąć je w razie ich występowania.
Cięcie wgłębne (zob. rys. 1)
Cięcia wgłębne mogą być wykonywane wyłącznie w miękkich materiałach, takich jak drewno, płyta gipsowo-kartonowa itp.
Do cięcia wgłębnego należy używać tylko krótkich brzeszczotów. Cięcie wgłębne jest możliwe tylko przy zachowaniu kąta cięcia 0°.
Przyłożyć elektronarzędzie przednią krawędzią stopy (9) do obrabianego przedmiotu w taki sposób, aby brzeszczot (13) nie dotykał obrabianego przedmiotu i włączyć elektronarzędzie. W przypadku elektronarzędzia z regulacją prędkości skokowej należy nastawić je na maksymalną prędkość. Mocno docisnąć elektronarzędzie do obrabianego elementu i powoli zagłębić brzeszczot w obrabianym elemencie.
Po tym, jak stopa (9) oprze się całą powierzchnią na obrabianym materiale, można ciąć dalej wzdłuż zaplanowanej linii cięcia.
Prowadnica równoległa z cyrklem (osprzęt)
Prowadnica równoległa z cyrklem (27) (osprzęt) umożliwia wykonywanie cięć w materiałach o grubości do 30 mm.
Cięcia równoległe (zob. rys. J): Odkręcić śrubę mocującą (26) i wsunąć skalę prowadnicy równoległej przez otwory mocujące (12) w stopie. Ustawić na wewnętrznej krawędzi stopy zadaną szerokość cięcia jako wartość skali. Dokręcić śrubę mocującą (26).
Cięcia okrągłe (zob. rys. K): Na linii cięcia, wewnątrz zaplanowanego okręgu wywiercić otwór o takiej wielkości, by przeszedł przez brzeszczot. Otwór obrobić za pomocą frezu lub pilnika w taki sposób, by brzeszczot przylegał bezpośrednio do linii cięcia.
Założyć śrubę mocującą (26) po drugiej stronie prowadnicy równoległej. Wsunąć skalę prowadnicy równoległej przez otwory mocujące (12) w stopie. W obrabianym przedmiocie wywiercić pośrodku wycięcia otwór. Przez wewnętrzny otwór prowadnicy równoległej włożyć do wywierconego otworu trzpień centrujący (28). Ustawić promień jako wartość skali na wewnętrznej krawędzi stopy. Dokręcić śrubę mocującą (26).
Chłodziwo i smar
Ze względu na nagrzewanie się materiału należy przy cięciu metali nanosić wzdłuż linii cięcia środki chłodząco-smarujące.
Wskazówki dotyczące właściwego postępowania z akumulatorem
Akumulator należy chronić przed wilgocią i wodą.
Akumulator należy przechowywać wyłącznie w temperaturze od -20°C do 50°C . Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.
Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.
Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.
Przestrzegać wskazówek dotyczących utylizacji odpadów.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.
Należy regularnie czyścić uchwyt brzeszczotu. W tym celu należy wyjąć brzeszczot z elektronarzędzia i lekko postukać elektronarzędziem o równą powierzchnię.
Silne zanieczyszczenie elektronarzędzia może doprowadzić do zakłóceń w działaniu. Dlatego materiały silnie pylące nie powinny być cięte od dołu oraz narzędziem trzymanym nad głową osoby obsługującej.
W przypadku zatkania wylotu wiórów należy wyłączyć elektronarzędzie, zdemontować system odsysania pyłu i usunąć zalegający pył/wióry.
Rolkę prowadzącą (10) należy od czasu do czasu nasmarować jedną kroplą oleju.
Należy regularnie kontrolować stan rolki prowadzącej (10). W przypadku stwierdzenia zużycia musi ona zostać wymieniona w autoryzowanym serwisie firmy Bosch.
Obsługa klienta oraz doradztwo dotyczące użytkowania
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru ka
talogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Jutrzenki 102/104
02-230 Warszawa
Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące serwisów online.
Tel.: 227154450
Faks: 227154440
E-Mail: bsc@pl.bosch.com
www.bosch-pt.pl
Pozostałe adresy serwisów znajdują się na stronie:
Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkolwiek dalszych warunków.
W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.
Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odkryte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się on poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.
Utylizacja odpadów
Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do ponownego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.
Elektronarzędzi i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!
Tylko dla krajów UE:
Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, nie nadające się do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obowiązującymi przepisami ochrony środowiska.
W przypadku nieprawidłowej utylizacji zużytego sprzętu elektrycznego i elektronicznego mogą wystąpić szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.
110|Čeština
Akumulatory/baterie:
Li-Ion:
Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. "Transport", Strona 109).
Čeština
Popis výrobku a výkonu
blikají světlo 3× zeleně vybité
Pokud po zapnutí nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Nasazení/výměna pilového plátku
Při montáži nebo výměně nástroje noste ochranné rukavice. Nástroje jsou ostré a při delším používání se mohou zahřívat.
Ponorné řezání se nesmí provádět u měkkých materiálů, jako je dřevo, sádrokarton apod.!.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Użycie zgodne z przeznaczeniem
Zdejmij osłonę (15) podczas prac bez odsysania pyłu, a także do wykonywania cięć ukośnych. Osłonę odciągnij do przodu od osłony przeciwdotykowej (21).
Ostrzeżenia dotyczące pracy
Przed wszystkimi pracami przy elektronarzędziu (np. konserwacja, wymiana narzędzia itp.), a także podczas jego transportu i przechowywania, wyjmij akumulator z elektronarzędzia. W przypadku niezamierzonego uruchomienia wyłącznika grozi niebezpieczeństwo zranienia. Gdy brzeszczot się zablokuje, natychmiast wyłącz elektronarzędzie. Przy obróbce mniejszych lub cieńszych przedmiotów użyj zawsze stabilnej podkładki.
Przed piłowaniem drewna, płyt wiórowych, materiałów budowlanych itp. sprawdź, czy nie zawierają ciał obcych, takich jak gwoździe, śruby itp., i ewentualnie je usuń.
Przestrzegaj ostrzeżeń dotyczących utylizacji.
Konserwacja i serwis
Konserwacja i czyszczenie
Przeczytaj wszystkie ostrzeżenia i wskazówki. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.
Zachowaj wszystkie ostrzeżenia i instrukcje obsługi do wykorzystania w przyszłości.
Przeznaczenie urządzenia
Urządzenie przeznaczone jest do wykonywania otworów w drewnie, tworzywach sztucznych, metalach, ceramice i innych materiałach. Umożliwia wiercenie prostopadłe, a także wiercenie pod kątem nachylenia do 45°. Przestrzegaj zaleceń dotyczących używania ostrzy pił.
Przedstawione komponenty
Numeracja przedstawionych komponentów odnosi się do rysunku elektronarzędzia na stronie z rysunkiem.
(1) Akumulatorowa bateria (2) Przycisk rozłączania akumulatorowej baterii (3) Przycisk sygnału (4) Wskaźnik naładowania akumulatorowej baterii (5) Pokrętło do ustawiania prędkości (6) Wskaźnik kontroli temperatury/ochrony przed przeciążeniem (7) Wyłącznik
(8) Przycisk do ustawiania noży (9) Płyta oporowa (10) Uchwyt przedni (11) Mocowanie blatu stołu (12) Uchwyt równoległy (13) Blat stołu (14) Sygnał (15) Przycisk do wymiany (16) Wylot wiórów (17) Podstawa (18) Ochrona przed włączeniem (19) Rękojeść (z izolowaną powierzchnią) (20) Przycisk SDS do rozłączania blatu stołu (21) Ochrona przed włączeniem (22) Odciąg wiórów (23) Przycisk oporowy (24) Klucz imbusowy (25) Skala kąta nachylenia (26) Śruba mocująca uchwyt równoległy (27) Uchwyt równoległy z prowadnicą do cięcia okrągłego (28) Śruba mocująca prowadnicę do cięcia okrągłego
a) Przedstawione lub opisane urządzenia nie wchodzą w skład standardowego wyposażenia. Pełny opis urządzeń znajduje się w programie urządzeń.
Dane techniczne
Ustawienie głębokości cięcia (patrz rys. C)
Ustawienie kąta cięcia (patrz rys. H)
Płyta oporowa (9) może być używana do cięcia ukośnego pod kątem do 45 stopni, przechylając ją w prawo lub w lewo.
