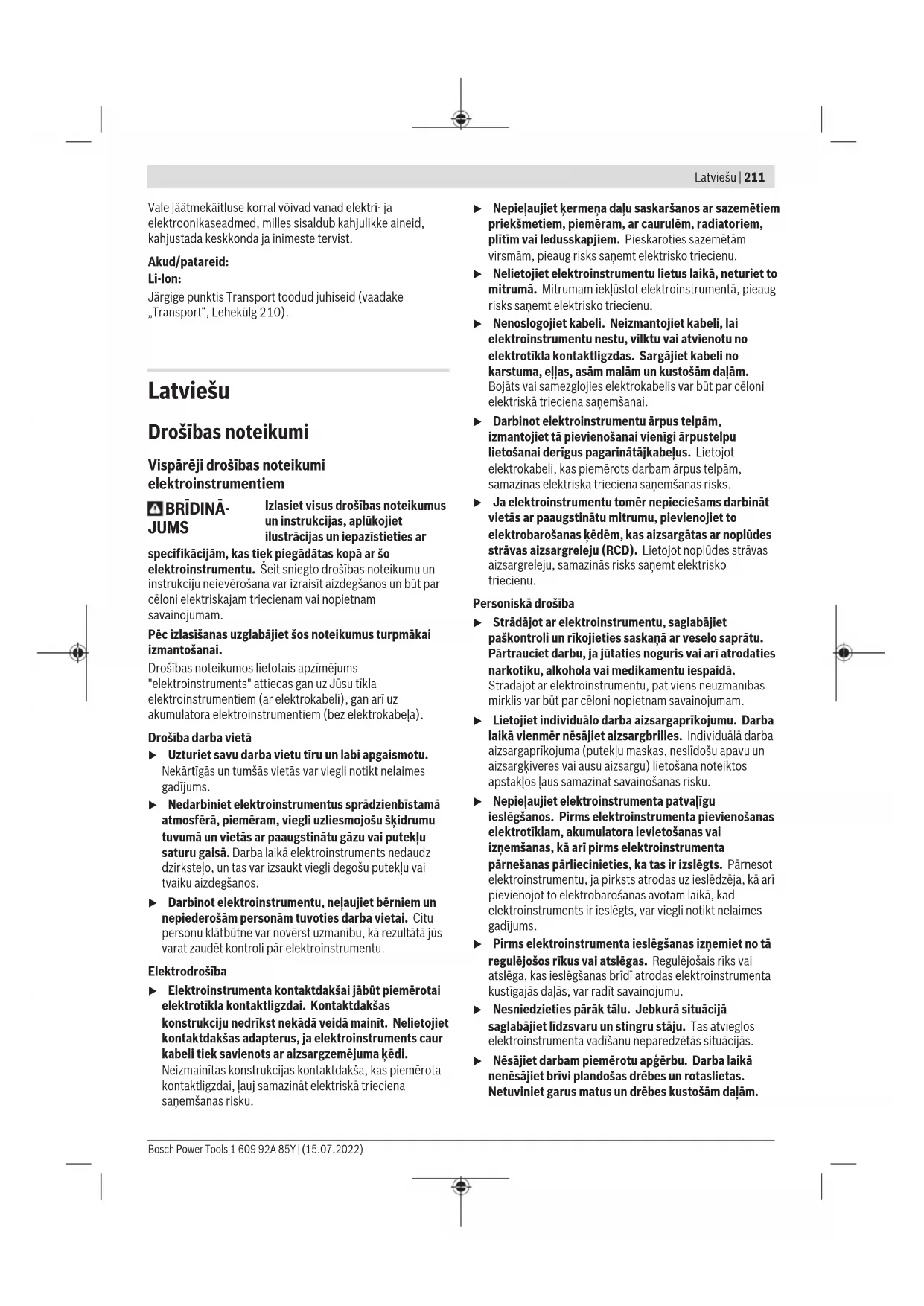

LIETOŠANAS INSTRUKCIJA GST 12V70 Professional BOSCH

(2) Akumulatora atbrīvošanas taustiņš

(3) Gaismas avota taustiņš (4) Akumulatora uzlādes pakāpes indikators (5) Pirkstrats asmens kustību biežuma priekšiestatīšanai (6) Temperatūras kontroles / pārslodzes aizsardzības indikators (7) Ieslēdzējs (8) Svira svārsta iedarbības regulēšanai (9) Balstplāksne (10) Vadotnes rullītis (11) Zāģa asmens stiprinājums (12) Paralēlās vadotnes turētājs (13) Zāģa asmens

(14) LED gaismas avots (15) Nosedzošais pārsegs uzsūkšanai (16) Uzsūkšanas īscaurule (17) Slīdkurpe Bosch Power Tools 1 609 92A 85Y | (15.07.2022)214 | Latviešu (18) Pretplaisāšanas aizsargs (19) Rokturis (ar izolētu noturvirsmu) (20) SDS svira zāģa asmens atbrīvošanai (21) Kontaktaizsargs (22) Uzsūkšanas šļūtene

(23) Skrūve balstplāksnes stiprināšanai (24) Sešstūra stieņatslēga (25) Zāģēšanas leņķa skala (26) Skrūve paralēlās vadotnes stiprināšanai

(27) Paralēlā vadotne ar cirkuli zāģēšanai pa apli

(28) Centrējošā smaile zāģēšanai pa apli

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Akumulatora figūrzāģis GST 12V-70 Izstrādājuma numurs 3601EA10.. Nominālais spriegums V= 12 Asmens kustību biežums brīvgaitā n₀

1500–2800 Asmens kustību garums mm 18 Maks. zāģēšanas dziļums – kokā mm 70 – alumīnijā mm 3 – tēraudā (neleģētā) mm 3 Maks. zāģēšanas leņķis (pa labi/ pa kreisi) ° 45 Svars atbilstoši EPTA-Proce- dure01:2014 kg 1,7–1,9

Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0…+35 Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

glabāšanas laikā °C –20…+50 Ieteicamie akumulatori GBA 12V… Ieteicamās uzlādes ierīces GAL 12… GAX 18… A) Mērījums 20−25°C temperatūrā ar akumulatoruGBA10,8V2.0Ah B) atkarībā no izmantojamā akumulatora C) samazināta jauda pie temperatūras <0 °C Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši EN62841‑2‑11. Elektroinstrumenta Aizsvarotais skaņas spiediena līmenis parasti sasniedz 75dB(A). Mērījumu izkliede K = 5dB. Trokšņa līmenis darba laikā var pārsniegt šeit norādītās vērtības. Lietojiet līdzekļus dzirdes orgānu aizsardzībai! Vibrāciju kopējā vērtība a

(vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi standartam EN62841‑2‑11, kā ir norādīts tālāk. Zāģējot skaidu plāksnes ar zāģa asmeniT111C:

zāģējot metāla skārdu ar zāģa asmeni T118A:

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Montāža u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. Akumulatora uzlāde (attēlsA) u Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei. Norāde: akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā. "Electronic Cell Protection (ECP)" (elektroniskās elementu aizsardzības) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārtrauc kustēties. 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsLatviešu | 215 u Ja elektroinstruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators. Lai izņemtu akumulatoru (1), nospiediet atbrīvošanas taustiņu (2) un izvelciet akumulatoru no elektroinstrumenta, pārvietojot lejup virzienā. Nelietojiet šim nolūkam pārāk lielu spēku. Akumulatora uzlādes pakāpes indikators Akumulatora uzlādes pakāpes indikatora (4) trīs zaļās LED diodes parāda akumulatora (1) uzlādes pakāpi. Akumulatora uzlādes pakāpes indikators iedegas tikai 5 sekundes pēc elektroinstrumenta ieslēgšanas. LED diodes Uzlādes pakāpe Pastāvīgi deg 3 LED diodes ≥2/3 Pastāvīgi deg 2 LED diodes ≥1/3 Pastāvīgi deg 1 LED diode <1/3 Mirgo 1 LED diode Rezerve Mirgo 3 mirdzdiodes Akumulators ir iztukšots Ja pēc elektroinstrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Zāģa asmens iestiprināšana vai nomaiņa u Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus. Iestiprināmie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst. Zāģa asmens izvēle Pārskats par ieteicamajiem zāģa asmeņiem ir sniegts šīs pamācības beigās. Iestipriniet elektroinstrumentā vienīgi zāģa asmeņus ar vienizciļņa kātu (T veida kātu). Zāģa asmenim nav jābūt garākam, nekā tas nepieciešams zāģējumu veidošanai paredzētajā dziļumā. Veidojot liektus zāģējumus ar mazu liekuma rādiusu, lietojiet šauru zāģa asmeni. Zāģa asmens iestiprināšana (attēlsB) u Pirms zāģa asmens iestiprināšanas notīriet tā kātu. Netīru kātu nav iespējams droši iestiprināt. Iebīdiet zāģa asmeni (13) ar zāģēšanas virzienā vērstiem zobiem zāģa asmens stiprinājumā (11), līdz tas tur fiksējas. Pie tam SDS svira zāģa asmens stiprināšanai (20) automātiski atlec atpakaļ, fiksējot asmeni stiprinājumā. Nespiediet sviru (20) atpakaļvirzienā ar roku, jo šādi var sabojāt elektroinstrumentu. Iestiprinot zāģa asmeni, sekojiet, lai zāģa asmens aizmugurējā mala ievietotos vadotnes rullīša (10) rievā. u Pārbaudiet, vai zāģa asmens ir stingri iestiprināts. Slikti iestiprināts zāģa asmens var izkrist no stiprinājuma un savainot strādājošo personu. Zāģa asmens izņemšana (attēlsC) u Zāģa asmens izņemšanas laikā turiet elektroinstrumentu tā, lai krītošais zāģa asmens nesavainotu cilvēkus vai mājdzīvniekus. Līdz galam pabīdiet SDS sviru (20) uz priekšu kontaktaizsarga (21) virzienā. Līdz ar to zāģa asmens tiek atbrīvots un izmests no stiprinājuma. Slīdkurpe (attēlsD) Apstrādājot neizturīgus materiālus, var lietot slīdkurpi (17), kas ir nostiprināma uz balstplāksnes (9), lai novērstu apstrādājamā priekšmeta virsmas saskrāpēšanu. Lai iestiprinātu slīdkurpi (17), no priekšpuses ieāķējiet to balstplāksnē (9) un tad paspiediet slīdkurpes aizmugurējo daļu augšup, ļaujot tai fiksēties uz balstplāksnes. Pretplaisāšanas aizsargs (attēlsE) Pretplaisāšanas aizsargs (18) (piederums) zāģēšanas laikā ļauj novērst zāģējamo koka priekšmetu virsmas plaisāšanu. Pretplaisāšanas aizsargu var izmantot vienīgi kopā ar noteikta tipa zāģa asmeņiem un pie zāģēšanas leņķa 0°. No priekšpuses iespiediet pretplaisāšanas aizsargu(18) balstplāksnē(9). Lietojot slīdkurpi (17), pretplaisāšanas aizsargs (18) nav jāiestiprina balstplāksnē (9), bet gan slīdkurpē. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Nosedzošais pārsegs Pirms elektroinstrumenta pievienošanas pie vakuumsūcēja noņemiet no tā nosedzošo pārsegu (15). Novietojiet nosedzošo pārsegu(15) uz elektroinstrumenta tā, lai tā turētājs fiksētos uz pretplaisāšanas aizsarga(21). Strādājot bez putekļu uzsūkšanas un veidojot slīpos zāģējumus, noņemiet nosedzošo pārsegu(15). Šim nolūkam novelciet nosedzošo pārseguno pretplaisāšanas aizsarga(21) virzienā uz priekšu. Bosch Power Tools 1 609 92A 85Y | (15.07.2022)216 | Latviešu Putekļu uzsūkšanas ierīces pievienošana (attēliF–G) Ievietojiet uzsūkšanas īscauruli(16) balstplāksnes(9) izgriezumā. Uzbīdiet uzsūkšanas šļūteni (22) (piederums) uz putekļu izvadīšanas īscaurules (16). Savienojiet uzsūkšanas šļūteni (22) ar vakuumsūcēju (piederums). Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šīs pamācības beigās. Lai nodrošinātu optimālu putekļu uzsūkšanu, ja iespējams, iestipriniet elektroinstrumentā pretplaisāšanas aizsargu (18). Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgu, kancerogēnu vai sausuputekļu uzsūkšanai lietojiet speciālus vakuumsūcējus. Lietošana Darba režīmi u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. Svārsta iedarbības regulēšana Trijās pakāpēs regulējama svārsta iedarbība ļauj optimāli izvēlēties zāģēšanas ātrumu, zāģēšanas jaudu un zāģējuma virsmas tīrību atbilstoši zāģējamā materiāla īpašībām. Ar sviru (8) var izvēlēties vajadzīgo svārsta iedarbības pakāpi; tas iespējams arī instrumenta darbības laikā. Pakāpe0 svārsta iedarbības nav PakāpeⅠ neliela svārsta iedarbība PakāpeⅡ stipra svārsta iedarbība Optimālo svārsta iedarbības pakāpi katram pielietojuma veidam ieteicams izvēlēties praktisku mēģinājumu ceļā. Tomēr šo izvēli var atvieglot šādi ieteikumi. – Lai iegūtu līdzenu un tīru zāģējumu, izvēlieties minimālo svārsta iedarbību vai arī pilnīgi izslēdziet svārsta mehānismu. – Zāģējot plānus materiālus (piemēram, skārdu), izslēdziet svārsta mehānismu. – Zāģējot cietus materiālus (piemēram, tēraudu), izvēlieties minimālo svārsta iedarbību. – Zāģējot mīkstus materiālus un veicot zāģēšanu koka šķiedrojuma virzienā, var strādāt ar maksimālu svārsta iedarbību. Zāģēšanas leņķa iestatīšana (attēlsH) Lai veidotu slīpos zāģējumus ar leņķi līdz 45°, balstplāksni (9) var noliekt pa labi un pa kreisi. Veidojot slīpos zāģējumus, uzsūkšanas īscauruli(16) un pretplaisāšanas aizsargu(18) nav iespējams izmantot. – Noņemiet nosedzošo pārsegu(16) un pretplaisāšanas aizsargu(18). – Pie zāģēšanas leņķa 0° izcilnis ievietojas atbilstošajā ierobē. – Atskrūvējiet skrūvi(23) ar sešstūra stieņatslēgu(24) tik daudz, lai balstplāksni (9) varētu pārbīdīt akumulatora(1) virzienā. Izcilnim jāslīd pa vadotnes gropi. – Lai iestādītu vēlamo zāģēšanas leņķi, nolieciet balstplāksni (9) sānu virzienā,vadoties pēc nolasījumiem uz skalas(25), līdz balstplāksne ieņem vēlamo stāvokli. Ar leņķmēra palīdzību var iestādīt jebkuru zāģēšanas leņķi robežās līdz 45°. – No jauna stingri pievelciet skrūvi (23). Uzsākot lietošanu Akumulatora ievietošana Piezīme. Lietojot Jūsu elektroinstrumentam nepiemērotus akumulatorus, var rasties traucējumi elektroinstrumenta funkcionēšanā vai arī tas var tikt bojāts. Iebīdiet uzlādētu akumulatoru(1) akumulatora stiprinājumā, līdz tas tur droši fiksējas ar skaidri sadzirdamu troksni. LED gaismas avota ieslēgšana Lai ieslēgtu vai izslēgtu LED gaismas avotu(14), nospiediet gaismas avota taustiņu(3). u Neskatieties tieši apgaismojošās LED diodes veidotajā gaismas starā, jo tas var apžilbināt. Ieslēgšana un izslēgšana u Pārliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi. Lai ieslēgtu elektroinnstrumentu, pabīdiet ieslēdzēju(7) uz priekšu, līdz uz tā kļūst redzams apzīmējums „I“. Lai izslēgtu elektroinnstrumentu, pabīdiet ieslēdzēju(7) atpakaļ, līdz uz tā kļūst redzams apzīmējums „0“. Aizsardzība pret atkārtotu ieslēgšanos Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma. Ja aizsardzība pret atkārtotu ieslēgšanos ir aktīva, nepārtraukti mirgo temperatūras kontroles / pārslodzes aizsardzības indikators(6). Lai atsāktu darbu, pārvietojiet ieslēdzēju(7) stāvoklī "Izslēgts" un tad no jauna ieslēdziet elektroinstrumentu. Norāde: pēc izslēgšanas pārāk ātri no jauna ieslēdzot elektroinstrumentu, var notikt tā, ka nostrādā aizsardzība pret atkārtotu ieslēgšanos un elektroinstruments nesāk darboties arī tad, ja ieslēdzējs(7) tiek pārvietots stāvoklī "Ieslēgts". Šādā gadījumā pārvietojiet ieslēdzēju(7) stāvoklī "Izslēgts" un tad no jauna ieslēdziet elektroinstrumentu. Asmens kustību biežuma priekšiestatīšana Ar pirkstratu (5) var priekšiestādīt vēlamo asmens kustību biežumu, ko iespējams mainīt arī elektroinstrumenta darbības laikā. Optimālais asmens kustību biežums ir atkarīgs no zāģējamā materiāla īpašībām un darba apstākļiem, un to var noteikt praktisku mēģinājumu ceļā. 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsLatviešu | 217 Asmens kustību biežumu ieteicams samazināt, kontaktējot zāģa asmeni ar zāģējamo priekšmetu, kā arī, zāģējot plastmasu vai alumīniju. Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāģa asmeni un atdzesējiet elektroinstrumentu, aptuveni 3minūtes ļaujot tam darboties ar maksimālo ātrumu. Termoatkarīga aizsardzība pret pārslodzi Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Taču pie paaugstinātas slodzes, kā arī gadījumā, ja akumulatora temperatūra ir ārpus pieļaujamo vērtību diapazona robežām, elektroinstrumenta darbības ātrums samazinās vai arī tas atslēdzas. Ja elektroinstruments darbojas ar samazinātu ātrumu, tad, akumulatora temperatūrai atgriežoties pieļaujamo vērtību robežās vai samazinoties slodzei, tas atsāk darboties ar pilnu ātrumu. Ja elektroinstruments ir automātiski atslēdzies, izslēdziet to, nogaidiet, līdz akumulators ir atdzisis, un tad no jauna ieslēdziet elektroinstrumentu. Temperatūras kontroles / pārslodzes aizsardzības indikators Sarkanais temperatūras kontroles / pārslodzes aizsardzības indikators(6) palīdz pasargāt akumulatoru no pārkaršanas un motoru no pārslodzes. Ja temperatūras kontroles / pārslodzes aizsardzības indikators(6) pastāvīgi deg sarkanā krāsā, akumulatora temperatūra ir pārāk augsta, kā rezultātā elektroinstruments automātiski izslēdzas. Šādā gadījumā izslēdziet elektroinstrumentu un pirms darba turpināšanas ļaujiet akumulatoram atdzist. Ja temperatūras kontroles / pārslodzes aizsardzības indikators(6) mirgo sarkanā krāsā, ir iestrēdzis elektroinstrumenta asmens un elektroinstruments automātiski izslēdzas. Izvelciet elektroinstrumenta asmeni no apstrādājamā priekšmeta. Pēc iestrēguma likvidēšanas elektroinstruments atsāk darboties ar izvēlēto asmens kustību biežumu. Norādījumi darbam u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Nekavējoties izslēdziet elektroinstrumentu, ja zāģa asmens iestrēgst zāģējumā. u Apstrādājot nelielus vai plānus priekšmetus, vienmēr novietojiet tos uz stabila paliktņa. Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāģēšanas pārbaudiet, vai zāģējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un vajadzības gadījumā attīriet materiālu no tiem. Zāģēšana ar asmens iegremdēšanu (attēlsI) u Zāģēšanu ar asmens iegremdēšanu drīkst pielietot vienīgi tad, ja tiek zāģēti mīksti materiāli, piemēram, koks vai sausais apmetums! Zāģēšanai ar asmens iegremdēšanu izvēlieties īsu zāģa asmeni. Zāģēšana ar asmens iegremdēšanu ir iespējama vienīgi pie zāģēšanas leņķa 0°. Novietojiet elektroinstrumenta balstplāksnes (9) priekšējo malu uz zāģējamā priekšmeta virsmas tā, lai zāģa asmens (13) nepieskartos zāģējamajam priekšmetam, un tad ieslēdziet elektroinstrumentu. Ja elektroinstruments ir apgādāts ar asmens kustību regulatoru, izvēlieties maksimālo asmens kustību biežumu. Turot elektroinstrumentu cieši piespiestu pie zāģējamā priekšmeta, lēni iegremdējiet tajā zāģa asmeni. Līdzko balstplāksne (9) piespiežas zāģējamajam priekšmetam ar visu virsmu, turpiniet zāģēšanu pa vēlamo zāģēšanas trasi. Paralēlā vadotne ar cirkuli zāģēšanai pa apli (piederums) Lietojot paralēlo vadotni ar cirkuli zāģēšanai pa apli (27) (piederums), zāģējamā priekšmeta biežums nedrīkst pārsniegt 30mm. Paralēla zāģēšana (attēlsJ): atskrūvējiet fiksējošo skrūvi (26) un izbīdiet paralēlās vadotnes skalu caur turētāju (12) balstplāksnē. Iestatiet vēlamo zāģējuma attālumu no zāģējamā priekšmeta malas atbilstoši nolasījuma vērtībai uz skalas pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (26). Zāģēšana pa apli (attēlsK): uz zāģējuma trases izzāģējamā apļa iekšpusē ieurbiet tik lielu atvērumu, lai caur to varētu izvadīt zāģa asmeni. Apstrādājiet šo atvērumu ar frēzi vai vīli tā, lai zāģa asmens varētu cieši piekļauties zāģējuma trasei. Ieskrūvējiet fiksējošo skrūvi (26) paralēlās vadotnes otrā pusē. Caur turētāju (12) iebīdiet balstplāksnē paralēlās vadotnes skalu. Ieurbiet zāģējamajā priekšmetā nelielu atvērumu tā, lai tas atrastos izzāģējamā apļa centrā. Caur paralēlās vadotnes iekšējo atvērumu iebīdiet centrējošo smaili (28) ieurbtajā atvērumā. Iestatiet vēlamo zāģējuma rādiusu atbilstoši skalas nolasījuma vērtībai pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (26). Dzesējošie un eļļojošie līdzekļi Zāģējot metālu, pārklājiet zāģējuma trasi ar nelielu daudzumu dzesējošā vai eļļojošā līdzekļa, šādi novēršot zāģējamā materiāla pārmērīgu sakaršanu. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Bosch Power Tools 1 609 92A 85Y | (15.07.2022)218 | Lietuvių k. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Regulāri tīriet zāģa asmens stiprinājumu. Šim nolūkam izņemiet zāģa asmeni no elektroinstrumenta un viegli uzsitiet ar elektroinstrumentu pa līdzenu virsmu. Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāģējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāģēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu virs galvas. Ja ir nosprostojusies putekļu izvadīšanas īscaurule, izslēdziet elektroinstrumentu, atvienojiet no īscaurules vakuumsūcēju un tad atbrīvojiet to no putekļiem un skaidām. Laiku pa laikam ieeļļojiet vadotnes rullīti (10) ar pilienu eļļas. Regulāri kontrolējiet vadotnes rullīša(10) stāvokli. Ja rullītis ir nolietojies, tas jānomaina Bosch pilnvarotā klientu apkalpošanas uzņēmumā. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Transportēšana Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse218). Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsLietuvių k. | 219 galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū- gio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu neš- dami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisukan- čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabu- žių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabu- žius, papuošalus bei ilgus plaukus gali įtraukti besisukan- čios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios Bosch Power Tools 1 609 92A 85Y | (15.07.2022)220 | Lietuvių k. trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su siaurapjūkliais u Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį lai- kykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsi- rasti įtampa ir trenkti elektros smūgis. u Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfik- suokite ruošinį ant stabilaus pagrindo. Laikydami ruoši- nį ranka arba prispaudę jį prie kūno, jis bus nestabilioje padėtyje, dėl ko galite prarasti kontrolę. u Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susi- žeisti. u Elektrinį įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus. u Stebėkite, kad atraminė plokštė pjaunant visada būtų gerai prigludusi. Pakreipus pjūklelį, jis gali nulūžti arba sukelti atatranką. u Baigę darbą prietaisą išjunkite ir pjūklelį ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išveng- site atatrankos pavojaus ir galėsite saugiai padėti prie- taisą. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Naudokite tik nepažeistus, nepriekaištingos būklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką. u Išjungus prietaisą, pjūklelio negalima stabdyti jį šonu spaudžiant prie ruošinio. Taip galite sugadinti arba su- laužyti pjūklelį arba sukelti atatranką. u Elektrinį įrankį naudokite tik su atramine plokšte. Dir- bant be atraminės plokštės iškyla pavojus nesuvaldyti elektrinio įrankio. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. 1 609 92A 85Y | (15.07.2022) Bosch Power ToolsLietuvių k. | 221 u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Elektrinio įrankio paskirtis Elektrinis įrankis skirtas stabiliai įtvirtintoms medinėms, pla- stikinėms, metalinėms, keraminėms ir guminėms detalėms pjauti. Įrankis skirtas tiesiems ir figūriniams pjūviams, kai 45° kampu. Būtina naudoti rekomenduojamus pjūklelius. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Akumuliatorius

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Akumulatora figūrzāģis Izstrādājuma numurs
